A、B、C、D微型断路器的选择

断路器A型B型C型和D型脱扣曲线的含义和用途文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]断路器A型、B型、C型和D型脱扣曲线的含义和用途脱扣特性曲线的意思，应用场合不同会有不同的特性曲线（电流-脱扣时间）。

B特性适用于纯阻性负载和低感照明回路；C特性适用于感性负载和高感照明回路；D特性适用于高感负载和较大冲击电流的配电系统；K特性适用于电机保护和变压器配电系统；他们的热脱扣特性和电磁脱扣特性是不一样的特性字母后面的数字是指额定电流如果想有更深的了解可参照GB10963瞬时过载能力，B：2倍、C：5倍、D：10倍IEC60898标准规定的III级限流要求B型曲线：保护短路电流较小的负载(保护短路电流较小的负载)□脱扣特性:瞬时脱扣范围(3～5)InC型曲线：保护常规负载和配电线缆(配电保护)□脱扣特性:瞬时脱扣范围(5～10)InD型曲线：保护起动电流大的冲击性负荷(如电动机，变压器等)(动力保护)□脱扣特性:瞬时脱扣范围(10～14)In？―――――――――――――――――对于微型断路器来讲，共有四种磁脱扣曲线类型的断路器，脱扣曲线A/B/C/D1、A型脱扣曲线：磁脱扣电流为（2-3）In,适用于保护半导体电子线路，带小功率电源变压器的测量回路或线路长且电流小的系统2、B型脱扣曲线：磁脱扣电流为（3-5）In，适用于保护住户配电系统，家用电器的保护和人身安全保护3、C型脱扣曲线：磁脱扣电流为（5-10）In，适用于保护配电线路以及具有较高接通电流的照明线路4、D型脱扣曲线：磁脱扣电流为（10-20）In，适用于保护具有很高冲击电流的设备，如变压器，电磁阀等A特性：2倍额定电流，很少用，一般用于半导体保护；B特性：2~3倍额定电流，一般用于变压器侧的二次回路保护；C特性：5~10倍额定电流，该特性是最常用的，一般用于建筑照明用电等等；D特性：10~20倍额定电流，一般用于动力配电.Ｋ特性（ABB专利），它主要是用于额定电流４０Ａ以下的电动机系统按照区分进行断路器特性选择。

A、B、C、D微型断路器的选择1、微型断路器A、B、C、D类型的选择断路器一般有四种跳闸特性，即A、B、C、D。

A型断路器：2倍额定电流，很少使用，一般用于半导体保护（一般使用熔断器）B型断路器：2-3倍额定电流，一般用于纯阻性负载和低压照明电路，常用于家用配电箱，保护家用电器和人身安全，目前使用较少。

C型断路器：5-10倍额定电流，需要在0.1s内跳闸，具有此特性的断路器最常用于保护连接电流较大的配电线路和照明线路。

D型断路器：10-20倍额定电流，主要用于瞬时电流较大的电器环境中，一般家庭使用较少。

适用于感性负载大、冲击电流大的系统，常用于保护冲击电流大的设备。

所谓的多重电流：就是抗冲击电流。

开关在一定时间内不跳闸。

其特点是避免冲击电流。

低压断路器分闸型式选择：断路器分闸型式有过流分闸、欠压分闸、并联分闸等。

过电流脱扣器：又可分为过载脱扣器和短路电流脱扣器，具有长延时、短延时和瞬时性，过电流脱扣器是最常用的。

过电流脱扣器动作电流的整定值可以是固定的，也可以是可调的，通常用旋转或调节杆来调节。

有两种电磁过电流释放方式：固定式和可调式。

电子过电流释放通常是可调的。

断路器的分断能力：是指承受最大短路电流的能力，因此旋转断路器的分断能力必须大于其保护装置的短路电流。

过流脱扣器按安装方式：分为固定安装和模块安装。

固定装置是断路器和断路器出厂时加工成一个整体。

产品出厂后，释放器的额定电流不可调，模块化安装释放器作为断路器的安装模块，可以随时调整，具有很强的灵活性。

瞬时型：0.02s，用于短路保护；短延时型：0.1-0.4s，用于短路和过载保护；长延时型：小于10s，用于过载保护；目前常用的DZ系列空气开关（带漏电保护的小型断路器）有以下规格:C16、C25、C32、C40、C60、C80、C100等，其中C代表C的跳闸电流特性，即跳闸电流，如C20代表20a的跳闸电流，跳闸特性为C曲线。

3500W热水器安装一般选用C20断路器，6500w热水器安装一般采用C32断路器。

微型断路器的选择使用微型断路器又称为小型断路器、迷你断路器或低压断路器，是在低压电路中用来保护电器设备和电路免受过载电流和短路电流的损害。

微型断路器因其体积小巧、性能可靠、动作灵敏等优点，被广泛应用于工业、家庭和商业场合。

选择适合的微型断路器非常重要，因为它能帮助我们保护电器设备和电路免受过载和短路损害，减少因故障造成的故障时间和维修成本。

本文将从以下几个方面介绍微型断路器的选择使用。

一、额定电流和额定电压微型断路器的额定电流和额定电压是选择断路器时必须考虑的两个关键因素。

额定电流是指断路器能够持续工作的最大电流值，通常以安培（A）为单位来表示，在选择断路器时需要根据设备的实际工作电流选择合适的额定电流值。

额定电压则是指断路器的工作电压，通常以伏特（V）为单位来表示，也要根据设备的电压区间来选择合适的额定电压值。

二、动作特性微型断路器的动作特性包括两个方面：跳闸电流和断开时间。

不同的应用场合需要选择不同的动作特性的微型断路器。

例如，对于高度机电一体化的机械设备，需要选择具有短路保护的微型断路器，而对于一些对过载免疫性要求比较高的设备，则需要选择具有短时延特性的微型断路器。

三、额定短路容量额定短路容量是指微型断路器可以安全熔断和承受的瞬时短路电流的最大值。

在选择微型断路器时，需要根据电路的额定短路容量来选择合适的微型断路器，以确保电路能够承受瞬时短路电流的冲击。

四、接线方式微型断路器通常有直插式（插孔式）和螺纹式两种接线方式。

选择微型断路器时，应根据设备的实际情况和所处的使用环境来选择合适的接线方式。

五、标准认证在目前市场上存在大量的微型断路器品牌和质量差异，为了保障设备和电路的安全稳定运行，建议选择经过权威认证机构认证的微型断路器品牌。

常见的微型断路器认证标准包括UL、CE、CB、CCC等。

综上所述，选择合适的微型断路器需要综合考虑设备的实际情况，包括额定电流和电压、动作特性、额定短路容量、接线方式和产品标准认证等方面。

断路器类型的选择
根据低压配电系统的负载性质、故障类别和对线路保护的要求，确定选用的断路器类型，并符合国家现行的有关标准，具体选定参考表。

从表中可看出，配电用低压断路器按保护性能分，有非选择型（A 类）和选择型（B类）两类。

非选择型A类断路器，一般为瞬时动作，只作短路保护用，也有的为长延时动作，只作过负荷保护用。

选择型B类断路器，有两段保护、三段保护和智能化保护。

两段保护为瞬时或短延时两段，三段保护为瞬时、短延时与长延时特性三段。

其中瞬时和短延时特性适于短路保护，而长延时特性适于过负荷保护。

IEC92《船舶电气》建议，具有三段保护的万能式断路器，偏重于它的运行
短路分断能力值，而大量用于分支线路的塑壳断路器应确保它有足够的极限短路分断能力值。

现在我国生产的断路器主要有热断路器、磁断路器和通地漏泄断路器等几种，用于短路保护和过载保护的脱扣器有瞬时脱扣器、三段保护特性脱扣器和复式脱扣器等几种。

在选择断路器时，设计人员不仅需要考虑电路特性，还应当考虑其他方面的限制条件，如断路器的安装位置及外壳尺寸、施加的是额定交流还是直流电压，单相、多相和极点数目应满足国家电气标准和安全管理机构标准等。

大部分制造厂家都采用固态跳闸装置作为过电流和故障接地保护，固态跳闸装置具有敏感的接地保护特性。

设计人员应该要求制造厂家提供有关固态跳闸装置特性的资料。

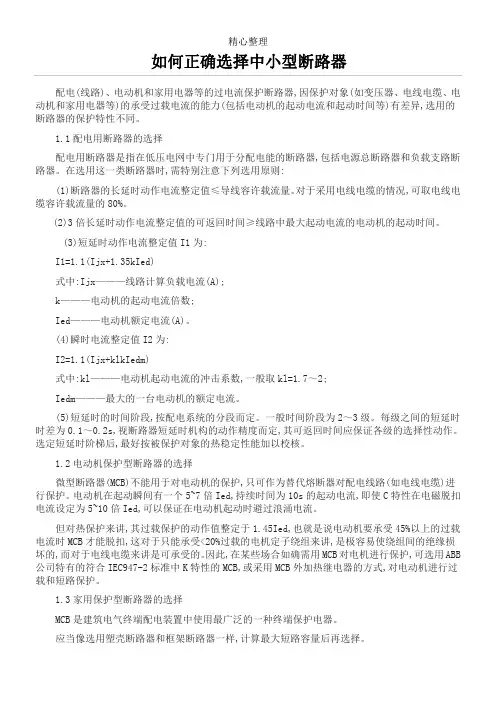

如何正确选择中小型断路器配电(线路)、电动机和家用电器等的过电流保护断路器,因保护对象(如变压器、电线电缆、电动机和家用电器等)的承受过载电流的能力(包括电动机的起动电流和起动时间等)有差异,选用的断路器的保护特性不同。

1.1配电用断路器的选择配电用断路器是指在低压电网中专门用于分配电能的断路器,包括电源总断路器和负载支路断路器。

在选用这一类断路器时,需特别注意下列选用原则:(1)断路器的长延时动作电流整定值≤导线容许载流量。

对于采用电线电缆的情况,可取电线电(2)3(3)式中kIed(4)式中Iedm(5)时差为0.11.2)进行保护。

电流设定为5~10倍Ied,可以保证在电动机起动时避过浪涌电流。

但对热保护来讲,其过载保护的动作值整定于1.45Ied,也就是说电动机要承受45%以上的过载电流时MCB才能脱扣,这对于只能承受<20%过载的电机定子绕组来讲,是极容易使绕组间的绝缘损坏的,而对于电线电缆来讲是可承受的。

因此,在某些场合如确需用MCB对电机进行保护,可选用ABB 公司特有的符合IEC947-2标准中K特性的MCB,或采用MCB外加热继电器的方式,对电动机进行过载和短路保护。

1.3家用保护型断路器的选择MCB是建筑电气终端配电装置中使用最广泛的一种终端保护电器。

应当像选用塑壳断路器和框架断路器一样,计算最大短路容量后再选择。

MCB的设计和使用是针对50~60Hz交流电网的,如用于直流电路,应根据制造厂商提供的磁脱扣动作电流同电源频率变化系数来换算;当环境温度大于或小于校准温度值时,必须根据制造厂商提供的温度与载流能力修正曲线来调整MCB的额定电流值。

低压配电线路的短路电流与该供电线路的导线截面、导线敷设方式、短路点与电源距离长短、配电变压器的容量大小、阻抗百分比等电气参数有关。

一般工业与民用建筑配电变压器低压侧电压多为0.23/0.4kV,变压器容量大多为1600kVA及以下,低压侧线路的短路电流随配电容量增大而增大。

A型和B型C型D型断路器的选择和区别 -断路器A型断路器是非选择型，具有长延时和瞬时两段保护功能；B型断路器是选择型，具有长延时和短延时和瞬时三段保护功能。

B型的脱扣器一般是电子式的，容易调节，但是贵很多。

B型对地感性和无冲击电流的配电系统提供保护，分断电流为3-5In C型对感性负荷和高干照明系统提供保护，分断电流为5-7InD型对高感性负荷和有较大冲击电流产生的配电系统提供保护，分断电流为7-10In.选择断路器时要充分考虑应用场所及配电形式再来做选择。

B型主要用于冲击电流小的设备，如白炽灯照明回路，瞬时脱扣电流4~7IN C型主要用于冲击电流一般的设备，如荧光灯，气体放电灯照明，及普通用电设备回路，瞬时脱扣电流7~10IN D型主要用于冲击电流大的设备，如电动机等大启动电流的设备，瞬时脱扣电流8~14IN C型用的最多，产量大，所以最便宜还有一种分类是A类和B类 A类是非选择型，具有长延时和瞬时两段保护功能 B类是选择型，具有长延时和短延时和瞬时三段保护功能 B类的脱扣器一般是电子式的，容易调节，但是贵很多，选择断路器时充分考虑应用场所及配电形式。

断路器A型、B型、C型和D型脱扣曲线的含义和用途脱扣特性曲线的意思，应用场合不同会有不同的特性曲线（电流-脱扣时间）。

B特性适用于纯阻性负载和低感照明回路；C特性适用于感性负载和高感照明回路；D特性适用于高感负载和较大冲击电流的配电系统；K特性适用于电机保护和变压器配电系统；他们的热脱扣特性和电磁脱扣特性是不一样的特性字母后面的数字是指额定电流如果想有更深的了解可参照GB10963瞬时过载能力，B：2倍、C：5倍、D：10倍IEC60898标准规定的III级限流要求B型曲线：保护短路电流较小的负载(保护短路电流较小的负载)□脱扣特性:瞬时脱扣范围(3～5)InC型曲线：保护常规负载和配电线缆(配电保护)□脱扣特性:瞬时脱扣范围(5～10)InD型曲线：保护起动电流大的冲击性负荷(如电动机，变压器等)(动力保护)□脱扣特性:瞬时脱扣范围(10～14)In ―――――――――――――――――对于微型断路器来讲，共有四种磁脱扣曲线类型的断路器，脱扣曲线A/B/C/D1、A型脱扣曲线：磁脱扣电流为（2-3）In,适用于保护半导体电子线路，带小功率电源变压器的测量回路或线路长且电流小的系统2、B型脱扣曲线：磁脱扣电流为（3-5）In，适用于保护住户配电系统，家用电器的保护和人身安全保护3、C型脱扣曲线：磁脱扣电流为（5-10）In，适用于保护配电线路以及具有较高接通电流的照明线路4、D型脱扣曲线：磁脱扣电流为（10-20）In，适用于保护具有很高冲击电流的设备，如变压器，电磁阀等。

住宅户内配电箱选2P ,其他的一般3P，漏电4P，双电源4P1P+N与2P1P+N也就是DPN，是指一根相线+一根中性线，这根接相线极具有正常分断能力（就是用手去断开）和过载、短路等保护分断功能（就是出现故障后自动断开），而这根接中性线极（在断路器上标示N）只就有正常的分断能力（用手去断开），而不具有保护分断功能。

它是施耐德C65系列中的一种。

而2P是指你所接的不管是一根相线+一根中性线还是两根都是相线，这两极都具有正常分断能力（用手去断开）和保护分断功能（出现故障后自动断开）。

施耐德C32、C45、C65都有这种型号。

相对来说1P+N比2P要便宜。

也就是说2P应用比1P+N要广泛一些了。

它并不是像上面大家说的1P+N通常指漏电断路器。

普通的插座回路用1P+N完全可以，但是如果你要加漏电的话就不行了，因为DPN（1P+N）的断路器不能拼装漏电保护附件和其他电器附件。

它的其它参数为：脱扣曲线为C型（专用于配电保护）；断路器的宽度为18mm;额定电流为3A、6A、10A、16A、20A。

如果要带漏电你可以选用DPNK型，DPNN型，DPNvigi和DPNvigiG，DPNNvigi型等，也可以用C65N-C 20A/2P+VE型断路器。

再说一遍，三相电用的漏电断路器一般分3种断路器，一种是3P的，一种是3PN的，一种是4P的。

3P：就3个接线只是给纯三相用电设备用的，相对地或者相间短路时会跳闸，不能有单相负荷，不然某相对N线有负荷后，N线回流断路器会作为漏电流动作。

3PN：4个接线L1L2L3N都过互感器线圈后面可以使用三相电，也可以使用单相电，无论三相负载是否平衡，漏电开关不动作；仅在漏电时候动作。

也就是说单相接地或者相间短路时候动作。

4P：4个接线L1L2L3都过互感器线圈使用方法同3PN，区别只是4P断N线，3P的不断N线。

对于微型断路器来说，1P+N、1P、2P一般都用来作为单相用电器的通断控制，但效果不同。

微断的选择及空调选用计算2007-07-27 16:26:23| 分类：读书-管理阅读154 评论0 字号：大中小订阅微型断路器的选择使用微型断路器(以下简称MCB)是建筑电气终端配电装置中使用最广泛的一种终端保护电器。

MCB虽然是一种终端电器。

但它量大面广，若选用了不合适的MCB，造成的损失也是惨重的。

本文根据MCB的常用电气参数谈MCB的正确选用方法。

MCB 的额定分断能力额定分断能力就是在保证断路器不受任何损坏的前提下能分断的最大短路电流值。

现在市场上见到的MCB，根据各制造厂商提供的有关技术资料和设计手册，一般有4．5kA、6kA、10kA等几种额定分断能力。

我们在选用MCB时，应当像选用MCCB(塑壳断路器)、ACB(框架式断路器)一样，计算在该使用场合的最大短路容量，再选择MCB。

如果MCB的额定分断能力小于被保护范围内的短路故障电流，则在发生故障时，不但不能分断故障线路，还会因MCB的分断能力过小而引起MCB的爆炸，危及人身和其它电气设备线路的安全运行。

低压配电线路的短路电流与该供电线路的导线截面、导线敷设方式、短路点与电源距离长短、配电变压器的容量大小、阻抗百分比等电气参数有关。

一般工业与民用建筑配电变压器低压侧电压多为 0．23／O．4LV，变压器容量大多为1600kVA及以下，低压侧线路的短路电流随配电容量增大而增大。

对于不同容量的配变，低压馈线端短路电流是不同的。

一般来说，对于民用住宅、小型商场及公共建筑，由于由当地供电部门的低压电网供电，供电线路的电缆或架空导线截面较细，用电设备距供电电源距离较远，选用4．5kA及以上分断能力的MCB即可。

对于有专供或有10kV变配电站的用户，往往因供电线路的电缆萍面较粗，供电距离较短，应选用6kA及以上额定分断能力的MCB。

而对于如变配电站(站内使用的照明、动力电源直接取自于低压总母排)以及大容量车间变配电站(供车间用电设备)等供电距离较短的类似场合，则必须选用10kA及以上分断能力的MCB，具体设计时还必须进行校验。

微型断路器的选择使用
微型断路器是一种家用电气保护设备，用于在电路过载、短路等异常情况下切断电源，以保证电器和电线的安全。

因其体积小、安装方便，被广泛应用于住宅、商铺、办公室等
场所的电路保护。

在选择微型断路器时，需要考虑以下几个方面。

1. 额定电流
微型断路器的额定电流决定了其可承受的电流范围，一般分为6A、10A、16A等几档。

在选择微型断路器时需要根据用电设备的功率计算所需的额定电流，选择一个适当的额定
电流。

2. 熔丝容量
微型断路器的熔丝是其过载保护的主要组成部分，熔丝容量决定了它能承受的瞬时过
载电流。

选择微型断路器时需要根据用电设备的瞬时过载电流及额定电流的比值（通常为
2-3倍），计算所需的熔丝容量。

3. 极数
微型断路器的极数决定了其适用的电路类型，一般分为单极、双极、三极等几种。

在
选择微型断路器时需要根据所在电路的极数要求，选择一个符合要求的微型断路器。

4. 型号标准
微型断路器的型号标准决定了其安装和使用的要求及限制，需要根据所在国家或地区
的标准规范选择符合标准的微型断路器。

6. 功能特点
微型断路器还具有过载保护、短路保护、漏电保护等功能，而这些功能的实现需要根
据生产厂家的技术水平决定，因此在选择微型断路器时需要考虑生产厂家的信誉度、技术
实力等因素。

综上所述，选择微型断路器需要考虑类型标准、额定电流、熔丝容量、极数、额定电
压和功能特点等因素，以保证其能够适应所在电路的要求，并发挥其应有的保护作用。

最常见的断路器分为MCB(小型断路器）、MCCB(塑壳断路器）、ACB（万能断路器）小微断主要是我们平时家用的断路器（1、2、3、4、6、10、13、16、20、25、32、40、50、63、100）其中16-63规格的比较常见，也是我们家里用的规格,当然我们家用的话还需选择几个漏电断路器。

塑壳主要是125、160、250、400、800《壳架》规格，额定电流不会大于壳架规格，从10A-800A 都有，小于100A的塑壳和小微断相比，只是分断能力更高一些；这些规格只要是大一些的厂家都会生产，用于小微断上一级的配电。

万能短路器就更大了，其壳架等级有1600.2000、3200、4000、6300，器电流规格和塑壳相同，额定电流不会超过壳架等级。

范围是200A-6300A.断路器的型号选择空气开关，又称自动开关，低压断路器。

原理是：当工作电流超过额定电流、短路、失压等情况下，自动切断电路。

DZ47-60A C20的空气开关，这是微（小）型断路器的额定电流标法，英文字表示磁脱扣（短路保护）的动作倍数，C一般用于普通配电（5-10倍），另外一种常见的是D型，用于起动电流较大（如电机）的电器（10-14倍）。

20A表示额定电流，但应注意的是这个电流是在环境温度为40摄氏度时的整定值。

实际使用时可参照厂家提供的降容曲线。

空气开关的型号：C65N 1P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A C65N 2P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A C65N 3P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A C65N 4P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A C65N 1P-：D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63A C65N 2P-：D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63A C65N 3P-：D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63A 型号上升一般是6，10，16，20，25，32，40，50，63，80，100，125，150，225，400。
