电控发动机主要传感器和执行元件的检测

翼片式空气流量计结构简单、 可靠性好， 测量精度不受电源电压波动的影响。 但 是进气阻力大、 急加速 响应慢、 外形尺寸大、 布置比较困难。 另外， 单位体积空气在不同的温度和压力下， 具有不同的质量， 因此 还需测量进气温度和压力， 才能计算出 空气的质量流量。
该形式的空气流量传感器用于早期的如： 宝马５３５、 雷克萨斯ＥＳ３００、 沃尔沃７６０ 型发动机上。
（１）翼片式空气流量传感器的结构与工作原理。 翼片式空气流量传感器也叫叶片 式空气流量传感器， 安装在空气滤清器后方的进气道上， 结构如图２－２、 图２－３所 示。 翼片式空气流量计由测量板、 补偿板、 回位弹簧、 电位计、 旁通道、 怠速调整螺 钉和接线插头等组成。
翼片式空气流量计的工作原理如图２－４ 所示。 汽油发动机工作时， 具有一定流 速的空气推开测量翼片， 经主空气通道进入发动机气缸。 测量翼片被气流推开的程 度， 也即偏转角 α 的大小， 与空气流速和扭簧的回复 力矩有关。 测量翼片的偏转角α 越大， 扭簧的回复力矩也越大， 与之对应的是较高空气流速（即较大的空气流 量）， 反 之则相反。 对于某一具体的空气流量计， 在流量计主空气通道几何尺寸已定的情况 下， 对应于每一偏 转角α， 就有一个确定的主通道流通截面积。 由于空气的体积流 量＝空气流速×流通截面积， 因此对应于每一偏 转角α， 就有一个确定的空气流量值， 只要把偏转角α转换为对应的电信号并输送到ＥＣＵ， ＥＣＵ就能根据偏 转角仪和空气流 流量的对应关系， 算出单位时间发动机吸入的空气量。
合理地设计进气通道的截面积和涡流发生器的尺寸， 可使在发动机的进气流速范围 内Ｓｔ 为一常数。 于是， 卡门涡旋频率就只与空气流速成正比关系。 这样， 只要测出卡门 涡旋的频率ｆ， 就可知道空气的流速ｖ， ｖ乘 以空气通道的截面积， 便是空气的体积流量。

电控发动机实训指导书一、实验名称：传感器的检测二、实训内容：(-)传感器的拆装、传感器的检修(二)继电器的检修三、实训目的：(-)了解电控系统检测的内容(二)掌握各传感器的拆装方法、传感器的检查方法四、实验器材：奇瑞旗云轿车一辆、汽车维修专用工具一套，万用表、解码仪。

五、实验方法与步骤：(-)进气温度传感器检测1、负极断开电缆，拔下插接器，拆下进气温度传感器2、检测进气温度传感器：万用表测量1-2端子电阻。

3、电压测量：打开点火开关，端子间的电压应为5V。

4、安装进气温度传感器，连接蓄电池负极。

(二)冷却液温度传感器检测1、负极断开电缆，拔下插接器，拆下冷却液温度传感器2、万用表检测:图5-9进气温度传感器的待性步骤3:检测方法万用表检测信号线 电源线 搭铁线 传感器 ©ECU —S-1-5V^随温度的升高而减小3、电阻检测:0 -30 -20 20 80 120 进气温度/弋c p k y J w EP o O 086 4 2 —8 6 4 4 2 10.0.O.2三m •到水泡衣•传感器电阻：拆下传感器，浸入热水中，测量电阻，应与规定相符, 随温度的升高而减小。

4、安装冷却液温度传感器，连接蓄电池负极。

（三）压力传感器压力传感器用来检测进气压力和液体压力。

传感器一般由压敏片制成。

在检测进气压力传感器时启动发动机，用万用变检测传感器1、2脚之间的屯压，发动机温度正常后猛踩几次加速踏板，电压值应该在0. 6-4. 6V Z间变动。

（四）空气流量传感器空气流量传感器用于测量发动机吸入的空气量，现在采用的是热线式空气流量传感辭。

检测时用万用表检测两脚之间的电压，电压值应该为5V左右。

电压正常，用吹风机向传感器内吹空气，信号电压应该随进气量的大小敏感变化。

六、注意事项1、安全第一，实验过程中防止车辆伤人。

2、必须穿着作业服装，防止衣物饰品刮伤车身，去除自身静电。

3、万用表检测时，防止探针伤害端子。

电控发动机检测与故障排除技术研究摘要：现阶段，随着人们生活水平的不断提升，汽车数量明显增加。

在汽车产业发展的过程中，电控发动机实现了广泛应用，使得汽车性能得到了明显的提升。

基于此，本文通过分析电控发动机检测与故障排除技术，为相关工作的开展提供参考。

关键词：电控发动机检测；故障排除技术；研究引言汽车电控发动机主要是由辅助系统、电子控制燃油系统以及点火系统所构成的，是通过ECU进行控制的，一旦出现故障，将会给汽车的安全稳定运行带来极大的影响。

对于电控发动机而言，自身存在的问题种类有很多。

相关人员在进行分析的时候，理应从起本身构造层面入手，把握其内部可能出现的各种问题，通过合理的方式，慢慢予以处理，解决所有问题。

1汽车电控发动机故障检测方法1.1直观检测直观检测指不借助辅助工具来检测汽车故障。

这需要工作人员具备较高的水平和经验，然后感知汽车各个部位的表现来分析故障，并制定相应的维修方法。

直观检测是建立人力基础之上的，当前随着汽车产业的快速发展，其结构更加复杂，汽车对精密电子产品的应用越来越广泛，这极大地增加了汽车电动发动机的检测难度。

新形势下直观检测法仅应用于一些小故障检测中，针对复杂故障及电控发动机故障检测中的应用越来越少[1]。

1.2自诊断系统检测自诊断检测系统指汽车自身所具备的检测系统，在汽车出现故障的情况下，自诊断检测系统会实现对故障的自行检测，省时又省力。

这一故障检测方法主要是通过分析发动机故障代码明确故障所在的，以便于采取针对性措施进行解决。

在这里需要指出的是，自诊断系统检测法自身具备一定的局限性，只能实现和电控系统相关部门的检测，无法用来检测其他部位的故障，并且检测工作仅仅处于初步检测，无法明确具体原因。

1.3仪器检测（1）仪表检测。

仪表检测指的就是借助万用表和示波器来展开故障检测工作。

利用仪表来检测电控发动机故障，主要是应用发动机系统中的电阻范围、电压信号范围以及输出脉冲波形，通过检测彼此之间的物理关系，既进而判断其是否正常。

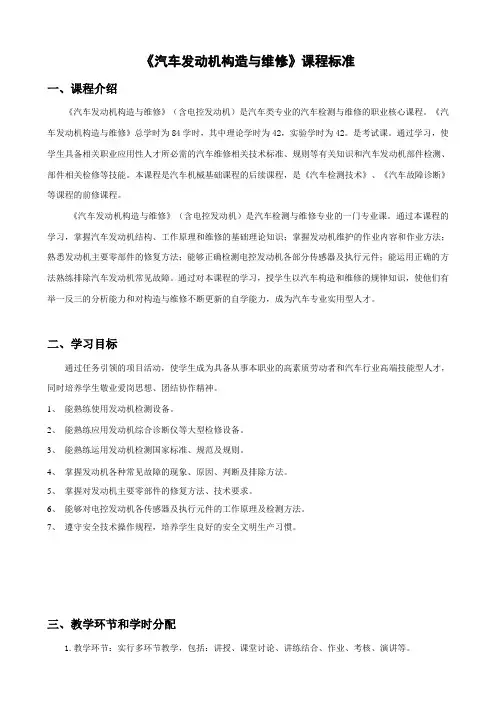

《汽车发动机构造与维修》课程标准一、课程介绍《汽车发动机构造与维修》（含电控发动机）是汽车类专业的汽车检测与维修的职业核心课程。

《汽车发动机构造与维修》总学时为84学时，其中理论学时为42，实验学时为42。

是考试课。

通过学习，使学生具备相关职业应用性人才所必需的汽车维修相关技术标准、规则等有关知识和汽车发动机部件检测、部件相关检修等技能。

本课程是汽车机械基础课程的后续课程，是《汽车检测技术》、《汽车故障诊断》等课程的前修课程。

《汽车发动机构造与维修》（含电控发动机）是汽车检测与维修专业的一门专业课。

通过本课程的学习，掌握汽车发动机结构、工作原理和维修的基础理论知识；掌握发动机维护的作业内容和作业方法；熟悉发动机主要零部件的修复方法；能够正确检测电控发动机各部分传感器及执行元件；能运用正确的方法熟练排除汽车发动机常见故障。

通过对本课程的学习，授学生以汽车构造和维修的规律知识，使他们有举一反三的分析能力和对构造与维修不断更新的自学能力，成为汽车专业实用型人才。

二、学习目标通过任务引领的项目活动，使学生成为具备从事本职业的高素质劳动者和汽车行业高端技能型人才，同时培养学生敬业爱岗思想、团结协作精神。

1、能熟练使用发动机检测设备。

2、能熟练应用发动机综合诊断仪等大型检修设备。

3、能熟练运用发动机检测国家标准、规范及规则。

4、掌握发动机各种常见故障的现象、原因、判断及排除方法。

5、掌握对发动机主要零部件的修复方法、技术要求。

6、能够对电控发动机各传感器及执行元件的工作原理及检测方法。

7、遵守安全技术操作规程，培养学生良好的安全文明生产习惯。

三、教学环节和学时分配1.教学环节：实行多环节教学，包括：讲授、课堂讨论、讲练结合、作业、考核、演讲等。

2.学时分配单元/项目/模块课程内容学时分配理论学时实践学时1 发动机基础知识102 曲柄连杆机构 6 43 配气机构 6 44 汽油机燃油供给系统 4 85 柴油机燃油供给系统 4 86 进气与排气系统 4 47 冷却系统 4 28 润滑系统 4 29 发动机装配 2合计：84学时42 42四、课程考核1、考核形式：考查2、考试范围、考试题型与分数比例，具体如下：成绩构成(100%) 形成性考核(40%)考勤20%课堂表现/作业20%40% 终结性考核随堂测试(60%)简答题40问答题2060%。
