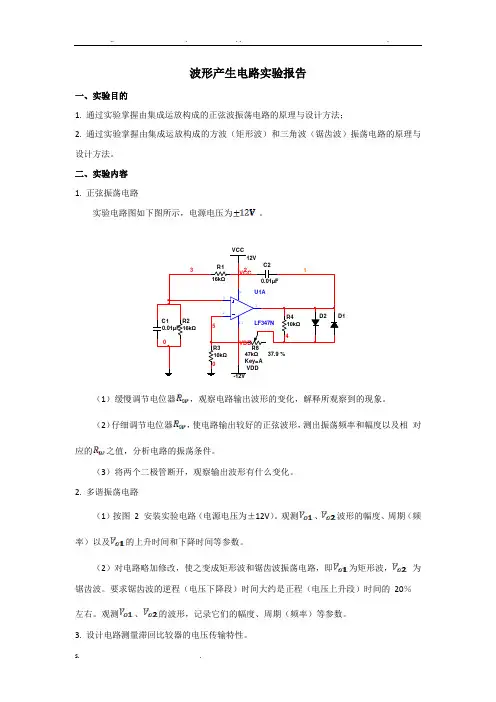

实验九 波形产生电路
通信工程 付莎莎 2012117244 实验目的
1. 掌握波形发生电路的分析及计算。
2. 熟悉波形发生器的设计方法。
实验仪器
1．数字万用表2．直流稳压电源3．双踪示波器4．信号发生器5．交流毫伏表。
实验内容：
1. 方波发生电路
① 按图连接电路，检查电路。
② 调整电位器Rp ，输出波形从无到有，用示波器观察Uo ，Uc 波形，测量频率。
③ 分别测出R1=10ΩK ，R1=110ΩK 时，输出波形的频率，输出幅值。
经测量得出，R1=10ΩK 时，输出波形频率约为425HZ ，幅值为5.51V ；R1=110ΩK 时，输出波形频率约为41.6Hz ，幅值为5.79V 。
理论值，由)21ln(23
21R R C R T +=求得R1=10ΩK 时，输出波形频率约为454HZ ，；R1=110ΩK 时，输出波形频率约为41.37Hz 。
④ 调整电位器Rp ，使输出电压的输出幅度最大且不失真，用毫伏表测量电压Uo ，反馈电压+-u u 、，分别研究振荡的幅值条件。
输出电压的输出幅度最大且不失真时，测得V u V u V u o 89.274.1,79.5===+-、
2. 占空比可调的矩形发生电路电路
1）按图电路接线，检查无误后，接通电源。
2）调整电位器Rp ，输出波形从无到有，用示波器观察Uo 、Uc 波形及频率变化情况。
把Rw 的动点调节到最上和最下位置，测出频率范围，记录之。
把Rp 调至最大值10k 时，理论上振荡周期s R R C R R T W 33211021.11)21ln()2(-⨯=+
+=，而频率Hz T
f 3.891≈= 把Rw 的动点调节到最上位置，输出频率为89.3Hz 。
把Rw 的动点调节到最下位置，输出频率为90.9Hz 。
可以看出，Rw 基本不影响输出信号的周期。
3）将电位器调节至中心位置，将一只稳压管短接，观察Uo 的波形，分析二极管的限幅作用。
可以看出二极管的作用是输出限幅，改善输出波形。
4）若要使占空比更大，应如何选择电路参数并用实验验证。
占空比1
1'12R R R R T T W W ++=，通过调节Rw 即可调节占空比，增大W R '，占空比也随之增大。
3. 三角波发生电路
1) 按图电路接线，检查无误后，接通电源。
2) 调整电位器Rp ，用示波器观察Uo 频率变化情况。
1）将Rp 动点调至中间位置时，测得波形频率为515Hz ，理论上振荡周期为Hz T
f ms R C R R T 5001,24241====频率。
2）调节电位器Rp ，当把Rp 调小时，Uo 的波形幅值变小，且输出波形频率变大；调大时Uo 幅值变大，且输出波形频率变小。
跟理论情况相符，Z om U R R U 2
1=
，输出波形幅值随1R 的变化而变化。
4. 锯齿波发生电路
①按图连接电路，检查电路。
②把Rp的动点调节到最上和最下位置，测出频率范围。
锯齿波波形如下：
把Rp的动点调节到最上位置时，测得频率为78.8Hz;
把Rp的动点调节到最下位置时，测得频率为78.7Hz.
可见Rp基本不影响输出波形的频率。
误差分析：一方面人为因素导致操作不当，或读数错误；另一方面时元器件本身结构问题，不可改变。
