方波-三角波发生电路实验报告

三角波方波发生器实验报告1. 引言实验名称：三角波方波发生器实验报告实验目的：通过搭建三角波和方波发生器，探究波形发生电路的原理和工作特性。

2. 实验器材•电压源•电阻•电容•运算放大器•开关•示波器•手持数字万用表3. 实验原理三角波发生器和方波发生器都是常用的波形发生器。

三角波发生器产生的波形呈现由连续直线组成的三角形状，而方波发生器产生的波形则是由高电平和低电平交替组成的矩形波形。

3.1 三角波发生器三角波发生器的主要电路原理是利用集成运算放大器的反馈和积分功能。

具体原理如下： 1. 利用负反馈原理，在运算放大器的非反向输入端接地。

2. 在运算放大器的反馈回路中，串联一个电阻和一个电容，构成积分电路。

3. 初始时，运算放大器的输出为0V。

4. 开关接通后，电压源开始充放电，经过一段时间，电压上升到一定值。

5. 当电压上升到达运算放大器非反向输入端电压的阈值时，运算放大器开始反馈，输出电压反向。

6. 反馈使得电容开始放电，电压下降。

7. 当电压下降到达运算放大器非反向输入端电压的阈值时，运算放大器再次反馈，输出电压再次反向。

8. 通过不断的反馈和放电过程，输出电压呈现连续的三角波形。

3.2 方波发生器方波发生器的主要电路原理是利用反相比较器的输出。

具体原理如下： 1. 利用负反馈原理，在运算放大器的非反向输入端接地。

2. 在运算放大器的反馈回路中，串联一个电阻和一个开关，构成反相比较器。

3. 初始时，运算放大器的输出为低电平。

4. 开关接通后，电压源开始充电，并被反相比较器放大。

5. 当电压上升到达反相比较器的阈值时，输出电压由低变高。

6. 当输出电压达到高电平后，反弹回低电平。

7. 反弹后，输出电压由高变低。

8. 通过不断的反弹和下降过程，输出电压呈现连续的方波形。

4. 实验步骤4.1 三角波发生器1.根据电路图连接线路，确保电路连接正确。

2.打开电压源，并设置合适的输出电压和频率。

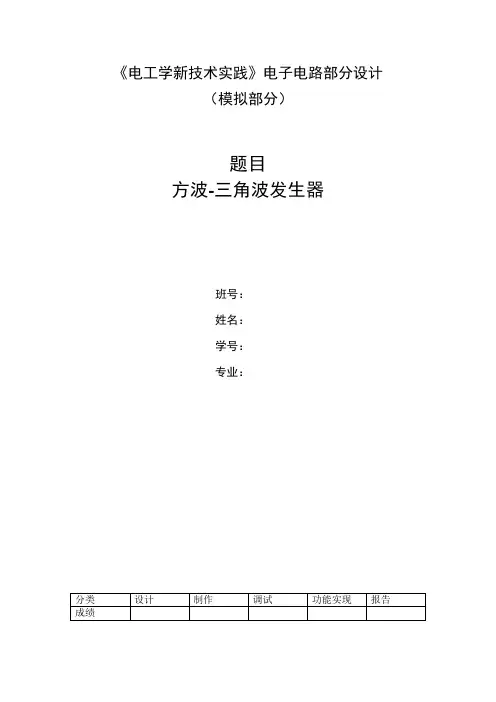

《电工学新技术实践》电子电路部分设计（模拟部分）题目方波-三角波发生器班号：姓名：学号：专业：总成绩：一、设计任务方波-三角波发生器的设计。

二、设计条件本设计基于学校电工学新技术实践实验室。

EEL—69模拟、数字电子技术实验箱一台集成运算放大器实验插板一块直流稳压电源一台双踪示波器一台数字万用表一块主要元器件运放μA741、电阻、电容、导线等三、设计要求①振荡频率范围：500~1000赫兹；三角波幅值调节范围：2~4伏。

②根据题目要求，选定电路结构。

③计算和确定电路中的元件参数。

④调试电路，以满足设计要求。

⑤写出设计总结报告。

四、设计内容1.电路原理图（含管脚接线）C12. 计算与仿真分析3. 元器件清单运放μA741--2个、100kΩ、200k、2k、20k、5.1kΩ的电阻各一个，电容25nf。

4.调试流程①按照要求选择好电气元件，连接好电路。

②接通电源，用示波器同时观察u o1和u o的波形，如果没有波形或波形不正确，检查电路，排除故障，用示波器测量并记录方波和三角波的频率和幅值。

③将电阻R的阻值由20千欧减至10千欧，重复上述步骤。

5.设计和使用说明在上述的矩形波-三角波发生器中，将矩形波电压通过积分电路，即可获得三角波。

三角波发生器电路由滞回比较器和积分器闭环组合而成，积分器A2的输出反馈给滞回比较器，作为滞回比较器A1的输入。

接通示波器探针，可以得到方波和三角波的示意图，调整阻值，可以显示不同的方波和三角波幅值。

五、设计总结实验电路连接，所选择元件均达到要求，能达到设计要求，但所得到的波形与理想状况有一些差别。

六、设计参考资料秦曾煌.电工学（下）电子技术[M].7版.北京：高等教育出版社，2008.。

三角波方波发生器实验报告一、实验目的本实验旨在掌握三角波、方波发生器的工作原理，学习使用运算放大器、电容、电阻等元器件搭建三角波、方波发生器电路，并对其进行调试。

二、实验原理1. 三角波发生器三角波发生器是一种能够输出呈直线上升或下降的信号的电路，其输出信号的频率和幅度可以通过改变电路中元件参数来调节。

常用的三角波发生器电路是基于反相输入正弦振荡器和积分放大器构成的。

2. 方波发生器方波发生器是一种能够输出高低电平交替出现的信号的电路，其输出信号频率和占空比可以通过改变元件参数来调节。

常用的方波发生器电路是基于反相输入比较器和反馈网络构成的。

三、实验步骤及结果1. 搭建三角波发生器电路将运算放大器（LM358）连接至两个10kΩ电阻组成反相输入正弦振荡器，再将积分放大器（LM358）连接至10kΩ电阻和100nF陶瓷电容组成积分放大网络。

调节电路中电阻和电容的参数，使其输出三角波信号。

示波器测量输出信号频率为1kHz，幅度为±3V。

2. 搭建方波发生器电路将运算放大器（LM358）连接至两个10kΩ电阻组成反相输入比较器，再将反馈网络连接至100kΩ电阻和1nF陶瓷电容组成积分放大网络。

调节电路中电阻和电容的参数，使其输出50%占空比的方波信号。

示波器测量输出信号频率为1kHz，幅度为±3V。

四、实验分析通过本实验的搭建和调试过程，我们深入了解了三角波、方波发生器的工作原理，并掌握了使用运算放大器、电容、电阻等元器件搭建三角波、方波发生器的方法。

同时，在实验中我们也学会了如何通过改变元件参数来调节输出信号频率和幅度。

五、实验总结本次实验是一次很好的综合性实验，在实践中我们不仅学习到了基础的三角波、方波发生器原理，还掌握了一些基本的模拟电路设计方法和手段。

在以后的学习和实践中，我们应该更加深入地理解和掌握这些知识，为以后的电路设计打下坚实的基础。

正弦波方波三角波发生电路----9eef9958-7160-11ec-a078-7cb59b590d7d正弦波方波三角波发生电路正弦波&周期；方波&周期；三角波产生电路一、设计目的及要求：1.1. 设计目的：（1）.掌握波形产生电路的设计、组装和调试的方法；（2）. 熟悉集成电路：集成运算放大器LM324，掌握其工作原理。

1.2. 设计要求：（1）设计波形产生电路。

（2）信号频率范围：100hz——1000hz。

（3）信号波形：正弦波。

二、实验方案：为了产生正弦波，必须在放大电路里加入正反馈，因此放大电路和正反馈网络是振荡电路的最主要部分。

但是，这样两部分构成的振荡器一般得不到正弦波，这是由于很难控制正反馈的量。

如果正反馈量大，则增幅，输出幅度越来越大，最后由三极管的非线性限幅，这必然产生非线性失真。

反之，如果正反馈量不足，则减幅，可能停振，为此振荡电路要有一个稳幅电路。

为了获得单一频率的正弦波输出，应该有选频网络，选频网络往往和正反馈网络或放大电路合而为一。

选频网络由r、c和l、c等电抗性元件组成。

正弦波振荡器的名称一般由选频网络来命名。

正弦波发生电路的组成：放大电路、正反馈网络、选频网络、稳幅电路。

产生正弦波的条件与负反馈放大电路中产生自激的条件非常相似。

然而，在负反馈放大器电路中，信号频率到达通带的两端，导致足够的附加相移，从而使负反馈变为正反馈。

正反馈加到振荡电路中。

振荡建立后，它只是一个频率的信号，没有额外的相移。

(a)负反馈放大电路(b)正反馈振荡电路图1振荡器的方框图比较图1(a)和(b)就可以明显地看出负反馈放大电路和正反馈振荡电路的区别了。

由于=十、。

由于正负号的变化，正反馈的放大系数为： = 0，因此X振荡电路的输入信号xiif.a，式中a是放大电路的放大倍数，f是反馈网络的放大倍数。

..振荡条件：AF 1.幅度平衡条件：af=1相位平衡条件： AF= a+f=±2n振荡器在刚刚起振时，为了克服电路中的损耗，需要正反馈强一些，即要求|af| 1..这被称为起始条件。

方波和三角波发生器电路由集成运算放大器构成的方波和三角波发生器，一般均包括比较器和RC积分器两大部分。

如图6.5所示为由迟滞比较器和集成运放组成的积分电路所构成的方波和三角波发生器。

方波和三角波发生器的工作原理A1构成迟滞比较器，同相端电位Vp由VO1和VO2决定。

利用叠加定理可得：当 Vp＞0时 A1输出为正，即VO1 = +Vz；当 Vp＜0时， A1输出为负即 VO1 = -VzA2构成反相积分器VO1为负时， VO2 向正向变化， VO1 为正时， VO2 向负向变化。

假设电源接通时VO1 =-Vz，线性增加。

当VO2上升到使Vp略高于0v时，A1的输出翻转到VO1 = +Vz 。

四、报告要求1、课题的任务和要求。

2、课题的不同方案设计和比较，说明所选方案的理由。

3、电路各部分原理分析和参数计算。

4、测试结果及分析：（1）实测输出频率围，分析设计值和实测值误差的来源。

（2）对应输出频率的高、中、低三点，分别实测输出电压的峰－峰值围，分析输出电压幅值随频率变化的原因。

（3）频率特性测试，在低频端选定一个输出幅值，而后逐步调高输出频率，选12～15个测试点，用示波器观测输出对应频率下的输出幅值，填入自己预做的表格，画出电路的幅频特性。

注意：输出幅值一旦选定，在调节输出测试频率点过程中，不能再动！（4）画出示波器观测到的各级输出波形，并进行分析；若波行有失真，讨论失真产生的原因和消除的方法。

5、课题总结6、参考文献2、方波、三角波发生器（1）按图11-2所示电路及参数接成方波、三角波发生器。

图11-2（2）将电位器Rp调至中心位置，用双综示波器观察并描绘方波V01及三角波V02（注意标注图形尺寸），并测量Rp及频率值。

表11-3方波V01及三角波V02 波形Rp= (中间) , f=（3）改变Rp的位置，观察对V01和V02 幅值和频率的影响，将测量结果填入表11-3中（记录不失真波形参数）。

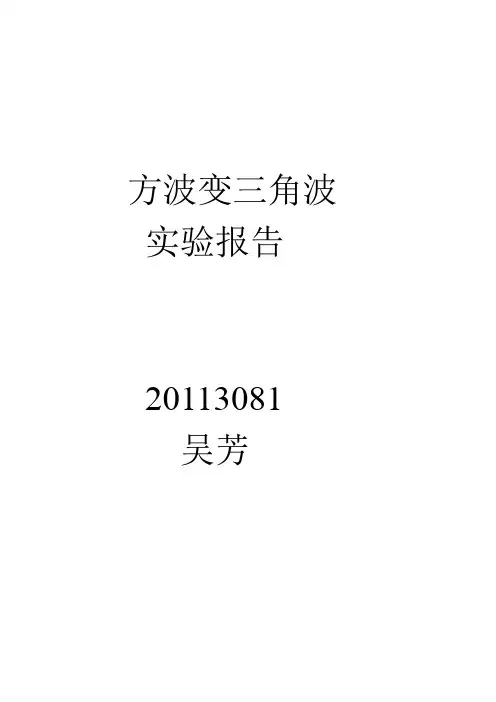

方波变三角波实验报告
20113081
吴芳
要求：做输出为1HZ—10HZ，10HZ—100HZ，100HZ—1000HZ范围内的波形。

实验原理：先采用滞回比较器产生方波，再通过积分电路将方波变成三角波，通过改变积分电路中电容的大小从而可以产生题目要求频率的三角波。

实验步骤：
1．做滞回比较器：要使U+=Uo/2,所以令R1=R2=10k
2.先做输出为1HZ的积分电路
T=1/f=1S,又T=(4R1*R3*C)/R2
令R3=1k，所以C=2.5u
要使输出频率在1HZ到10HZ之间变换，则R3的取值范围为1K到10K，可接入1K的定值电阻，9K的滑动变阻器
3.做输出为10HZ的积分电路
T=1/f=0.1s,又T=(4R1*R3*C)/R2
令R3=1K,则C=0.25u
要使输出频率在10HZ到100HZ之间变换，则R3的取值范围为1K到10K，可接入1K的定值电阻，9K的滑动变阻器
4.做输出为100HZ到1000HZ的积分电路，根据以上得R3的取值范围为1K 到10K,C=0.025u
5．为使输出频率连续可调，可接入三匝开关
实验结论：实验采用滞回比较器的输出端加在积分电路的反向输入端进行积分可以产生方波，并将方波转换为三角波。

实验总结：在仿真中的示波器上，我们可以明显的看出两波的频率相等，
而三角波则比方波减小了一半，在图中可以读出在方波发生跳
变的同时三角波也发生了跳变。

在做该实验时我们要注意理论
R大点，使得 大点上频率的计算，且在该实验中我们应使
4。

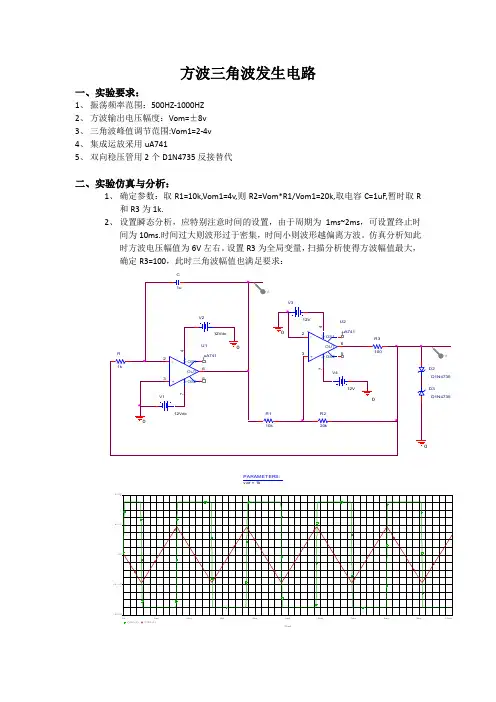

方波三角波发生电路一、实验要求：1、振荡频率范围：500HZ-1000HZ2、方波输出电压幅度：Vom=±8v3、三角波峰值调节范围:Vom1=2-4v4、集成运放采用uA7415、双向稳压管用2个D1N4735反接替代二、实验仿真与分析：1、确定参数：取R1=10k,Vom1=4v,则R2=Vom*R1/Vom1=20k,取电容C=1uF,暂时取R和R3为1k.2、设置瞬态分析，应特别注意时间的设置，由于周期为1ms~2ms，可设置终止时间为10ms.时间过大则波形过于密集，时间小则波形越偏离方波。

仿真分析知此时方波电压幅值为6V左右。

设置R3为全局变量，扫描分析使得方波幅值最大，确定R3=100，此时三角波幅值也满足要求：CPARAMETERS:v ar = 1k8.0V4.0V0V-4.0V-8.0V0s1ms2ms3ms4ms5ms6ms7ms8ms9ms10ms V(R2:2)V(R1:1)Time方波幅值为7.02V ，三角波幅值为3.7V ，取两个波谷值测取周期，T=3.7651-1.6182=2.1ms 并不符合要求，故要减小周期，即减小R仿真分析得当R=800时，仿真图像为周期为1.7ms,符合要求。

3、 设置瞬态分析，得到运放的电压传输特性分别为: 方波：三角波：Time0s1ms2ms 3ms 4ms 5ms 6ms 7ms 8ms 9ms 10msV(R2:2)V(R1:1)-8.0V-4.0V0V4.0V8.0VV(R1:1)-4.0V-3.0V -2.0V -1.0V 0.0V 1.0V 2.0V 3.0V 4.0VV(R2:2)-8.0V-4.0V0V4.0V8.0V4.0V2.0V0V-2.0V-4.0V-8.0V-6.0V-4.0V-2.0V0V 2.0V 4.0V 6.0V8.0V V(R1:1)V(R:1)三、实验体会：两个稳压管用来稳定输出方波，理论上是可以通过改变稳压值来调节方波幅值的，但是实验中却发现对方波幅值影响非常小，调不到8v,但是三角波却能够满足要求。

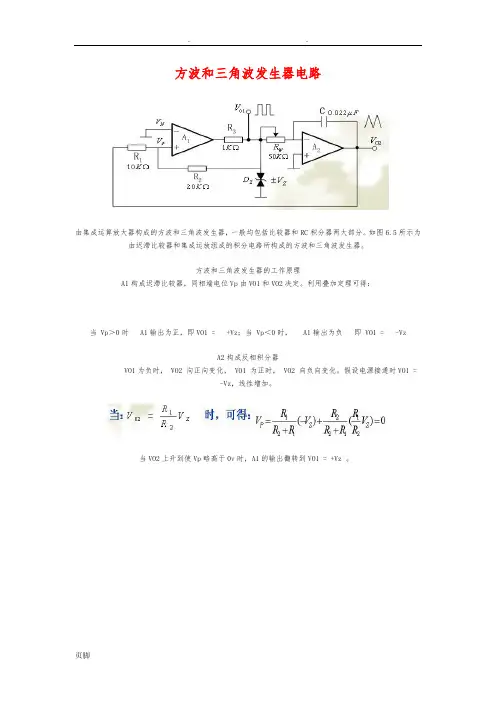

方波和三角波发生器电路由集成运算放大器构成的方波和三角波发生器，一般均包括比较器和RC积分器两大部分。

如图6.5所示为由迟滞比较器和集成运放组成的积分电路所构成的方波和三角波发生器。

方波和三角波发生器的工作原理A1构成迟滞比较器，同相端电位Vp由VO1和VO2决定。

利用叠加定理可得：当Vp＞0时A1输出为正，即VO1 = +Vz；当Vp＜0时，A1输出为负即VO1 = -VzA2构成反相积分器VO1为负时，VO2 向正向变化，VO1 为正时，VO2 向负向变化。

假设电源接通时VO1 = -Vz，线性增加。

当VO2上升到使Vp略高于0v时，A1的输出翻转到VO1 = +Vz 。

四、报告要求1、课题的任务和要求。

2、课题的不同方案设计和比较，说明所选方案的理由。

3、电路各部分原理分析和参数计算。

4、测试结果及分析：（1）实测输出频率范围，分析设计值和实测值误差的来源。

（2）对应输出频率的高、中、低三点，分别实测输出电压的峰－峰值范围，分析输出电压幅值随频率变化的原因。

（3）频率特性测试，在低频端选定一个输出幅值，而后逐步调高输出频率，选12～15个测试点，用示波器观测输出对应频率下的输出幅值，填入自己预做的表格，画出电路的幅频特性。

注意：输出幅值一旦选定，在调节输出测试频率点过程中，不能再动！（4）画出示波器观测到的各级输出波形，并进行分析；若波行有失真，讨论失真产生的原因和消除的方法。

5、课题总结6、参考文献2、方波、三角波发生器（1）按图11-2所示电路及参数接成方波、三角波发生器。

图11-2（2）将电位器Rp调至中心位置，用双综示波器观察并描绘方波V01及三角波V02（注意标注图形尺寸），并测量Rp及频率值。

表11-3方波V01及三角波V02 波形Rp= (中间) , f=（3）改变Rp的位置，观察对V01和V02 幅值和频率的影响，将测量结果填入表11-3中（记录不失真波形参数）。

表11-4F ( KHz ) Rp ( Ω ) V01P-P（V） V02P-P（V）备注频率最高频率最低（4）将电位器Rp调至中间位置，改变R1为10K可调电位计，观察对V01和V02 幅值和频率的影响。

三角波-方波(锯齿波-矩形波)发生器实验报告一、实验背景及目的在电子技术中，经常需要产生特定频率和形态的波形信号。

三角波-方波(锯齿波-矩形波)发生器可以产生多种波形信号，因此应用广泛。

本实验的目的是学习如何设计和制作三角波-方波(锯齿波-矩形波)发生器，并且深入理解相关电路的工作原理。

二、实验原理本实验中，我们使用反相输入放大器作为比较器。

比较器会将输入的连续波形信号与阈值进行比较，若输入信号高于阈值，则输出高电平；反之，则输出低电平。

通过将两个反相输入放大器连接形成反馈环路，可以得到三角波和锯齿波的信号。

通过在反馈环路中添加开关管，可以将三角波信号转化为矩形波信号。

三、实验器材1. 实验板2. 集成电路 LM3583. 可变电阻4. 电容5. 二极管6. 开关管四、实验步骤1. 将 LM358 集成电路插入实验板正确位置。

2. 连接反馈电路：将时序电容和可变电阻串联，连接到反相输入端口。

将电容和电阻的另一端连接到非反相输入端口。

3. 连接反馈电路：将正输入端口连接到负电源的直流电压。

4. 连接输出端口：将反相输出端口连接到非反相输入端口。

5. 连接输出端口：将输出端口连接到输出负载电阻。

6. 添加电容：将一个电容连接到输出负载电阻的另一端，并将其连接到微调电器。

7. 连接矩形波开关管：将开关管连接到反馈环路中，通过它进行转换。

8. 连接锯齿波开关管：将开关管连接到反馈环路中，通过它进行转换。

9. 测试电路：检查电路是否连接正确。

10. 调节电阻：根据需要调节可变电阻以产生不同的波形信号。

五、实验结果在实验中，我们成功地设计和制作了三角波-方波(锯齿波-矩形波)发生器，并且得到了以下结果：1. 通过调节电阻，我们可以产生不同的波形信号，包括三角波、锯齿波和矩形波。

2. 我们发现，当添加了矩形波开关管时，产生的矩形波信号的占空比由电阻决定。

3. 我们发现，在添加锯齿波开关管时，电容和电阻的值将会影响锯齿波的斜率。

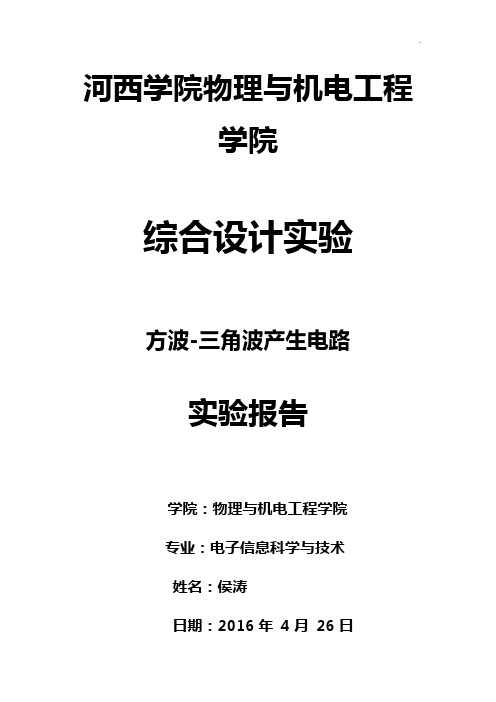

河西学院物理与机电工程学院综合设计实验方波-三角波产生电路实验报告学院：物理与机电工程学院专业：电子信息科学与技术姓名：侯涛日期：2016年4月26日方波-三角波发生电路要求：设计并制作用分立元件和集成运算放大器组成的能产生方波、三角波的波形发生器。

指标：输出频率分别为：102HZ、103HZ和104Hz；方波的输出电压峰峰值VPP≥20V一、方案的提出方案一：1、由文氏桥振荡产生一个正弦波信号。

2、把文氏桥产生的正弦波通过一个过零比较器从而把正弦波转换成方波。

3、把方波信号通过一个积分器。

转换成三角波。

方案二：1、由滞回比较器和积分器构成方波三角波产生电路。

2、然后通过低通滤波把三角波转换成正弦波信号。

方案三：1、由比较器和积分器构成方波三角波产生电路。

2、用折线法把三角波转换成正弦波。

二、方案的比较与确定方案一：文氏桥的振荡原理：正反馈RC网络与反馈支路构成桥式反馈电路。

当R1=R2、C1=C2。

即f=f0时，F=1/3、Au=3。

然而，起振条件为Au略大于3。

实际操作时，如果要满足振荡条件R4/R3=2时，起振很慢。

如果R4/R3大于2时，正弦波信号顶部失真。

调试困难。

RC串、并联选频电路的幅频特性不对称，且选择性较差。

因此放弃方案一。

方案二：把滞回比较器和积分比较器首尾相接形成正反馈闭环系统，就构成三角波发生器和方波发生器。

比较器输出的方波经积分可得到三角波、三角波又触发比较器自动翻转形成方波，这样即可构成三角波和方波发生器。

通过低通滤波把三角波转换成正弦波是在三角波电压为固定频率或频率变化范围很小的情况下使用。

然而，指标要求输出频率分别为102HZ、103HZ和104Hz 。

因此不满足使用低通滤波的条件。

放弃方案二。

方案三：方波、三角波发生器原理如同方案二。

比较三角波和正弦波的波形可以发现，在正弦波从零逐渐增大到峰值的过程中，与三角波的差别越来越大即零附近的差别最小,峰值附近差别最大。

物理与机电工程学院（2015——2016 学年第二学期）综合设计报告方波三角波转换电路专业：电子信息科学与技术学号：2014216041姓名：张腾指导教师：石玉军方波三角波转换电路摘要：一般方波-三角波发生器要用三只运算故大器,而且要用二极管或双向稳压管等有源器件进行限幅,线路较烦琐。

这里介绍一个实用的方波-三角波发生器。

该电路工作稳定、可靠,而且频率、幅度调节方便。

通过在Multisim10虚拟实验环境中对方波一三角波函数发生器电路的设计，阐述Multisim10在电路仿真设计中的应用过程，实现真正意义上的电子设计自动化（DEA）。

关键字：三角波发生器频率方波二极管稳压管有源器件限幅实用振荡电路积分器1.引言：电子电路邻域中的信号波形，除了正弦波之外另一类就是非正弦波。

非正弦波又称为脉冲波，如方波、矩形波、三角波等都是最常见的脉冲波形，当今是科学技术及仪器设备高度智能化飞速发展的信息社会，电子技术的进步，给人们带来了根本性的转变。

现代电子领域中，单片机的应用正在不断的走向深入，这必将导致传统控制与检测技术的日益革新。

单片机构成的仪器具有高可靠性、高性能价格比，在智能仪表系统和办公自动化等诸多领域得以极为广泛的应用，并走入家庭，从洗衣机、微波炉到音响汽车，处处可见其应用。

因此，单片机技术开发和应用水平已逐步成为一个国家工业发展水平的标志之一。

信号发生器作为一种常见的应用电子仪器设备，传统的一般可以完全由硬件电路搭接而成，如采用555振荡电路发生正弦波、三角波和方波的电路便是可取的路径之一，不用依靠单片机。

但是这种电路存在波形质量差，控制难，可调范围小，电路复杂和体积大等缺点。

在科学研究和生产实践中，如工业过程控制，生物医学，地震模拟机械振动等领域常常要用到低频信号源。

而借用计算机技术和DDS技术直接产生的各种波形频率高，成本高。

2.设计内容和要求：(1).内容：设计一个用集成放大器构成的方波-三角波产生电路，指标要求如下：方波重复频率：500Hz 相对误差<5%;脉冲幅度：6-6.5V三角波重复频率：500Hz 相对误差<5%;脉冲幅度：1.5-2V(2).要求：①根据设计要求和已知条件，确定电路方案，设计并选出各单元电路的原件参数。

方波三角波发生电路实验报告一、引言方波三角波发生电路是电子工程学习中的一项重要实验，它是实现信号调制、数字信号处理等技术的基础。

本次实验在老师的指导下进行，通过组建电路并进行实验，得到了实验结果，并深入了解了该电路的工作原理和应用领域。

二、实验内容本次实验主要包括两个方面：组建发生器电路和调试实验仪器。

1.组建方波三角波发生器电路该电路由三个部分组成：信号发生器、正反馈电路和输出电路。

根据电路原理图，我们首先将电路元器件链接在面包板上，通过对程序进行编译和烧录，最终实现了发生器电路的组建。

2.调试实验仪器发生器电路组建完成后，我们按照实验手册的要求进行实验仪器的调试。

首先检查仪器是否正常工作，然后调整声音和图片色彩、明暗度等，在准备就绪后，开始进行实验。

三、实验结果在实验中，我们通过调节电路参数和观察实验数据，获得了以下实验结果。

1.方波实验结果根据实验手册的要求，我们设置输出频率为10kHz，并观察了方波的波形和幅值。

在调节电路参数后，我们成功地得到了预期的方波信号。

同时，我们还测试了电路的稳定性和波形畸变情况，并通过对比得出了较为准确的数据。

2.三角波实验结果同样是在10kHz的输出频率下，我们通过逐步调整电路参数，获得了三角波的波形和幅值。

与方波不同的是，三角波信号呈现一种较为平稳和流畅的波形，能更好地适用于一些噪声小、传输距离长的应用场景。

四、实验分析通过实验结果的观察和数据的比对，我们深度了解了方波三角波发生器电路的工作原理和应用场景。

同时，我们发现，选择合适的电路参数和优化电路结构，对于实现更为稳定和流畅的波形信号非常重要。

五、结论本次实验，我们成功地组建了方波三角波发生器电路，并获得了实验结果。

通过对实验数据的分析和反思，我们认识到电路参数调整和优化的重要性，同时也体现了实验科学的方法和思维方式。

相信这个实验经验对于我们今后的专业学习和科研工作会有很大的帮助。

东华理工大学长江学院课程设计报告正弦波-方波-三角波发生电路设计学生姓名:专业：班级：指导教师：正弦波-方波-三角波发生电路设计函数发生器一般是指能自动产生正弦波、三角波、方波及锯齿波、阶梯波等电压波形的电路或仪器。

根据用途不同，有产生三种或多种波形的函数发生器，使用的器件可以是分立器件(如低频信号函数发生器S101全部采用晶体管)，也可以采用集成电路(如单片函数发生器模块8038)。

为进一步掌握电路的基本理论及实验调试技术，本课题采用由集成运算放大器与积分电路共同组成的正弦波—方波—三角波函数发生器的设计方法。

产生正弦波、方波、三角波的方案有多种，如首先产生正弦波，然后通过整形电路将正弦波变换成方波，再由积分电路将方波变成三角波；也可以首先产生正弦波，再将正弦波变成方波-三角波或将方波变成三角波等等。

本课题采用先产生正弦波，再将方波变换成三角波的电路设计方法，本课题中函数发生器电路组成框图如下所示：由比较器和积分器组成正弦波产生电路，比较器输出的方波经积分器得到三角波，目录1、正弦波发生器 (3)2、方波发生器 (4)3、三角波发生器 (7)4、正弦波-方波-三角波发生器 (9)5、总电路图、元器件清单 (10)6、心得体会及参考文献 (11)简述：方波、正弦波、三角波是电子电路中经常用到的信号，设计一个正弦波-方波-三角波发生电路。

具体技术要求如下：（1）正弦波-方波-三角波的频率在100Hz-20KHz范围内连续可调；（2）正弦波和方波的信输出幅度为6V，三角波的输出幅度在0-2V之间连续可调；正弦波的失真度r5%；（4）设计上述电路工作所需的直流稳压电源电路。

使用仪器及测量仪表：选用元器件（1）.集成运放F007（a741）;(2)稳压及开关二极管；（3）电阻、电容、电位器若干。

测量仪表（1）直流稳压电源；（2）示波器；（3）万用表（4）频率计（5）交流电压表一、正弦波发生器其振荡频率为1kHz。
