几种常见混凝土面板缺陷处理方法

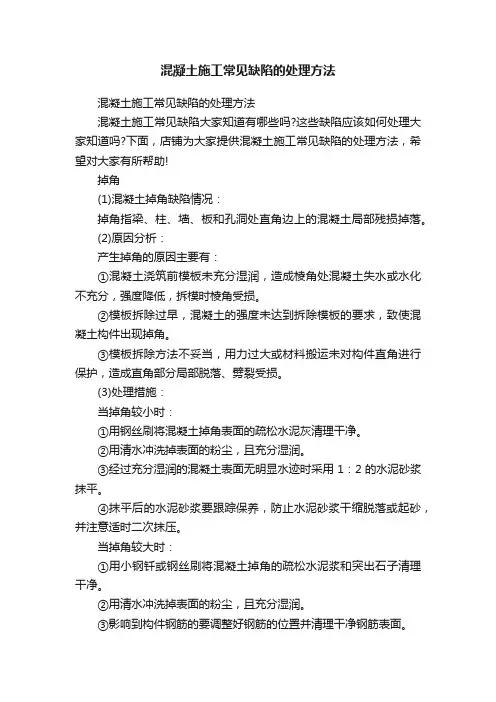

混凝土施工常见缺陷的处理方法混凝土施工常见缺陷的处理方法混凝土施工常见缺陷大家知道有哪些吗?这些缺陷应该如何处理大家知道吗?下面，店铺为大家提供混凝土施工常见缺陷的处理方法，希望对大家有所帮助!掉角(1)混凝土掉角缺陷情况：掉角指梁、柱、墙、板和孔洞处直角边上的混凝土局部残损掉落。

(2)原因分析：产生掉角的原因主要有：①混凝土浇筑前模板未充分湿润，造成棱角处混凝土失水或水化不充分，强度降低，拆模时棱角受损。

②模板拆除过早，混凝土的强度未达到拆除模板的要求，致使混凝土构件出现掉角。

③模板拆除方法不妥当，用力过大或材料搬运未对构件直角进行保护，造成直角部分局部脱落、劈裂受损。

(3)处理措施：当掉角较小时：①用钢丝刷将混凝土掉角表面的疏松水泥灰清理干净。

②用清水冲洗掉表面的粉尘，且充分湿润。

③经过充分湿润的混凝土表面无明显水迹时采用1：2的水泥砂浆抹平。

④抹平后的水泥砂浆要跟踪保养，防止水泥砂浆干缩脱落或起砂，并注意适时二次抹压。

当掉角较大时：①用小钢钎或钢丝刷将混凝土掉角的疏松水泥浆和突出石子清理干净。

②用清水冲洗掉表面的粉尘，且充分湿润。

③影响到构件钢筋的要调整好钢筋的位置并清理干净钢筋表面。

④支撑模板，模板表面要充分湿水。

⑤用比原混凝土强度高一个等级的细石混凝土补好。

⑥补好后的混凝土要跟踪保养。

(4)处理程序和处理情况验收：①由质检员组织混凝土工长进行检查，对存在掉角的构件按照掉角的大小程度进行标识和书面记录。

根据掉角情况由技术负责人确定处理措施。

②根据处理措施，由专业工长确定修补人员并按照处理方案进行现场交底。

③修补过程中每道工序必须经过质检员的验收，满足规范和处理方案的要求后方可进入下道工序。

需要模板支撑时要求模板必须由专业模板工作业。

④修补完成后先由质检员组织验收，并对不合格的修补及时进行返工整改。

质检员验收合格后再由项目部组织验收，满足规范和方案要求方报监理验收。

⑤修补部位或浇筑混凝土部位经监理验收合格后进行隐蔽。

混凝土缺陷修补施工方案下列所提混凝土缺陷若有出现，首先通知监理工程师，再根据相应情况进行处理。

混凝土缺陷要紧表现为下列几项：麻面、漏筋、蜂窝、孔洞、烂根、酥松脱落、缝隙夹层、缺棱掉角、松顶、表面不平整、剪力墙位移倾斜、墙梁表面凹凸鼓胀、预埋铁件空鼓等。

现根据以上缺陷分别制定如下处理修补方案：1、麻面：在马面部分充分浇水湿润后，用同混凝土标号的砂浆，将麻面抹平压光，是颜色一致。

修补完后，应用草帘或者草袋进行保湿养护。

2、漏筋：对表面漏筋冲洗干净后，用1：2的水泥砂浆将漏筋部位抹平压实，如漏筋较深，应将薄弱混凝土与突出的颗粒凿去，洗刷干净后，用比原先高一强度等级的细石混凝土填塞压实，并认真养护。

3、蜂窝：对小蜂窝，冲洗干净后，用1：2的水泥砂浆压实抹平，较大蜂窝，先凿去松动石子冲洗干净，用高一强度等级的细石混凝土填塞压实，并认真养护。

4、孔洞：通常孔洞处理方法是将周围的松散混凝土与软弱浆膜凿除，用压力水冲洗，支设带托盒的模板，洒水湿润后，用比结构砼高一强度等级的半干硬细石混凝土认真分层浇筑，强力捣实，并养护。

突出结构面的混凝土，待强度达到50%后再凿去，表面用1：2水泥砂浆抹平。

对面积大而深进的孔洞，清理后，在内部埋压浆管、排气管，填清洁的10~20碎石，表面抹砂浆或者浇筑薄层混凝土，然后用水泥压力灌浆。

5、烂根：将烂根处松散混凝土与软弱颗粒凿去，洗刷干净后，支模，用比原混凝土高一强度等级的细石混凝土填补，并捣实。

6、酥松脱落：较浅的酥松脱落，可将酥松部分凿去，冲洗干净湿润后，用1：2水泥砂浆抹平压实。

较深的酥松脱落，可将酥松与突出颗粒凿去，刷洗干净后支模，用比结构砼高一强度等级的细石混凝土浇筑，强力捣实，并加强养护。

7、缝隙、夹层：若不深，可将松散混凝土凿去，洗刷干净后，用1：2水泥砂浆强力填塞密实。

较深时，应清除松散部分与内部夹杂物，用压力水冲洗干净后支模，强力灌细石混凝土捣实，或者将表面封闭后进行压浆处理。

混凝土表面缺陷修复方法混凝土是一种广泛应用于建筑、道路、桥梁等领域的重要材料。

但是，由于施工、使用过程中的各种因素，混凝土表面可能会出现各种缺陷，例如裂缝、孔洞、起砂、起泡等，这些缺陷不仅影响美观，还可能影响混凝土的强度和使用寿命。

因此，混凝土表面缺陷修复是一项重要的工作。

一、缺陷的分类混凝土表面缺陷主要分为以下几类：1.裂缝：由于混凝土受到内部或外部应力的作用，导致表面出现裂缝，严重影响混凝土的强度和使用寿命。

2.孔洞：在混凝土表面出现大小不一的孔洞，是由于混凝土表面的颗粒间隙或空气孔道未被完全填充而形成的。

3.起砂：混凝土表面出现颗粒松散、脱落的现象，是由于混凝土表面的颗粒与胶凝材料之间的结合力不足而引起的。

4.起泡：混凝土表面出现大小不一的气泡，是由于混凝土中的气体在凝固过程中未被完全排除而形成的。

二、修复方法不同的缺陷需要采用不同的修复方法。

下面分别介绍几种常用的修复方法。

1.裂缝修复（1）表面修复对于宽度小于0.5mm的裂缝，可以采用表面修复的方法。

具体步骤如下：① 清洗：用水清洗裂缝处的灰尘和杂质。

② 打磨：用砂纸或砂轮将裂缝处的边缘打磨光滑，以便填充材料更好地粘附。

③ 填缝：使用填缝剂或修补材料填充裂缝，使其与周围表面平齐。

④ 平整：用刮板将填充材料刮平，使其与周围表面平整。

（2）注浆修复对于宽度大于0.5mm的裂缝，可以采用注浆修复的方法。

具体步骤如下：① 清洗：用水清洗裂缝处的灰尘和杂质。

② 破碎：用小锤子将裂缝处的表面破碎，以便注浆更好地渗透。

③ 预处理：在裂缝处涂上预处理剂，以增强注浆后的粘附力。

④ 注浆：使用注浆泵将注浆材料注入裂缝中，直至注浆材料从另一端流出。

⑤ 平整：用刮板将注浆材料刮平，使其与周围表面平整。

2.孔洞修复（1）小孔洞修复对于直径小于10mm的孔洞，可以采用以下方法进行修复：① 清洗：用水清洗孔洞处的灰尘和杂质。

② 填补：使用修补材料或填充剂填补孔洞，使其与周围表面平齐。

水泥混凝土路面缺陷及预防措施水泥混凝土路面刚度大、强度高、板梯性好、稳定性好、耐用、抗侵蚀能力强、养护费用少.一、水泥混凝土路面缺陷分类1、裂缝类主要指贯通面层厚度的断裂裂缝，把板分成数块，破坏了面层结构的完整性.损坏形式有横向裂缝、纵向裂缝、交叉裂缝和板角折裂。

2、变形类面层的整体性未破坏,但出现了较大的竖向位移，影响行车舒适性.主要表现有:错台、沉陷、隆起、拱起等。

3、接缝损失类横缝或纵缝附近局部深度范围内混凝土碎裂和裂缝，填缝料的散失或失效.其表面形成如板缝处剥落、碎裂等。

4、表面损坏类属于非结构性损坏，发生在面层表面的局部损坏,如纹裂、起皮、麻面、坑洞等.5、修补类修补后形成新的直观的再生性缺陷二、各类缺陷的概念、表现形式及产生原因1、裂缝混凝土面板断裂两块或两块以上，由于板面应力超过了混凝土强度而产生。

形成原因：1)板太薄、2）轮载过重、3）板的平面尺寸太大、4）地基稳定性差造成板底脱空失去支撑。

5）养生期内收缩应力过大、6）温度应力作用下的疲劳开裂、应力集中处容易出现裂缝，如角隅处、新旧路交替处、纵坡变化处、厚度变化处.2、唧泥接缝处出现唧泥,使板座脱空.唧泥是汽车行经接缝时，由缝内喷溅出稀浆的现象。

在重轮载的平凡作用下,板边缘和角隅下的基层和路基由于塑性变形累计而与面层脱离接触，由于接缝填缝料的失效，下渗的水积聚在面层下的脱空区域,在轮载作用下,板得弯曲变形使孔隙内的积水变成有压水,沿接缝缝隙喷溅而出。

唧泥的出现将导致面板边缘部分失去支撑，久而久之将导致裂缝出现及错台出现。

3、错台接缝或裂缝端部两侧面板出现的竖向位移即叫错台。

错台严重时将导致裂缝出现.4、沉陷水泥混凝土路面在局部范围内的下沉称为沉陷。

一般由于路基土沉降或固结形成。

最容易出现在桥涵构造物处,出现桥头跳车现象，危害是导致路面的平整度差以致最后出现板得开裂。

5、拱起一般在春季或者炎热的夏季,接缝处板块出现突发性隆起，混凝土面板在热膨胀受到约束时，某一接缝两侧的数块板突然出现向上拱起的曲屈失稳现象.面板在低温状态下收缩，接缝张开，填缝料失效，坚硬的碎屑落入缝内，面板受热膨胀产生较大的应力，板发生纵向失稳现象，导致拱起。

混凝土表面缺陷处理混凝土是一种广泛应用于建筑和工程领域的建筑材料，但由于各种原因，其表面有时会出现缺陷。

这些缺陷可能会影响结构的外观、耐久性和安全性，因此需要及时处理。

以下是一些常见的混凝土表面缺陷及其处理方法：1、蜂窝：蜂窝是由于混凝土混合物中的气体未能排出而在硬化后形成的空洞。

处理方法包括使用水泥砂浆或聚合物砂浆填充，必要时可先进行凿除和清理。

2、麻面：麻面是由于模板表面粗糙或粘附水泥浆，拆模时混凝土表面被粘坏而产生的现象。

处理方法包括使用与原混凝土相同的材料进行修补，并确保新旧混凝土之间的粘结力。

3、露筋：露筋是由于钢筋垫块位移或钢筋笼放置不正确等原因造成的。

处理方法包括对露出的钢筋进行除锈和防锈处理，并用合适的填充材料进行填补。

4、裂缝：混凝土结构中产生裂缝的原因有很多，如温度变化、收缩等。

对于细微的裂缝，可以直接用水泥砂浆或环氧树脂进行填补；对于较大的裂缝，需要先进行加固处理，然后再用填充材料填补。

5、起泡：起泡是由于混凝土浇筑时混合料中的气体未能完全排出而形成的。

处理方法包括使用砂轮机打磨起泡区域，并使用与原混凝土相同的水泥砂浆填补。

6、色差：由于混凝土原材料、配合比、施工方法和养护条件等因素的影响，混凝土表面可能会产生色差。

处理方法包括使用色差调整剂或涂装材料进行表面处理，以使混凝土颜色均匀一致。

在处理混凝土表面缺陷时，需要注意以下几点：确保处理前对缺陷进行全面检查和评估，了解其产生的原因和影响。

根据不同缺陷选择合适的处理方法和材料，确保处理效果可靠。

在处理过程中，应遵循相关规范和安全操作规程，确保施工安全和质量。

处理后应加强养护，确保混凝土表面质量稳定。

此外，为了预防混凝土表面缺陷的产生，应采取一系列措施，如加强混凝土原材料的质量控制、优化配合比、提高施工工艺等。

同时，在混凝土浇筑和养护过程中，还应密切关注环境条件和温度变化，以避免因外部因素导致的混凝土表面缺陷。

总之，混凝土表面缺陷的处理是一个需要专业技能和经验的领域。

清水混凝土表面常见质量缺陷及控制措施清水混凝土的常见表面质量缺陷是一个普遍存在而又难于解决的工程实际问题，本文对混凝土工程中常见的一些表面质量问题产生原因进行了探讨分析，并针对具体情况提出了一些预防、控制措施.标签清水混凝土；质量缺陷；预防控制清水混凝土的常见表面缺陷大致可以归纳为以下几个方面：1、色差；2、气泡；3、黑斑；4、花纹斑或粗骨料透明层；5、表面泌水现象；6、接缝挂浆、漏浆或出现砂带；7、蜂窝麻面；8、表面裂缝。

清水混凝土的表面质量缺陷是一个普遍存在而又难于解决的工程实际问题，本文对清水混凝土工程中常见的一些表面质量问题产生的原因进行了探讨分析，并针对具体情况提出了一些预防、控制措施。

1 色差及控制措施决定混凝土颜色的原材料主要是水泥或掺加的矿粉、粉煤灰等粘结料，一旦粘结料的品种或粘结料的用量发生变化，都会导致混凝土颜色发生改变。

当混凝土和易性欠佳，或在下料过程中混凝土粗细骨料发生离析，或振捣不均匀等，导致某些部位粗骨料集中，某些部位砂浆过于丰富，待混凝土硬化后颜色不一致。

混凝土表面的锈迹也是常见影响混凝土颜色的一个因素，锈迹的产生有四种可能：第一种可能是由于含有黄铁矿(硫化铁)的骨料引起的，骨料中的黄铁矿与空气接触后会发生氧化反应生成铁锈；第二种可能是从混凝土结构中伸出钢筋(比如模板拉杆钢筋、混凝土表面漏筋)以及扎钢筋用的铁丝，暴露在外面一段时间后也会产生锈迹；第三种可能是由于模板表面本身产生了锈迹；第四种可能是由于混凝土结构上表面露出的钢筋长时间暴露在空气中产生的铁锈随雨水或养护水顺混凝土表面流下时，污染了混凝土面而产生锈迹。

另外在拆模时，由于一些人为的因素也会导致混凝土表面颜色发生变化。

2 气泡及控制措施产生气泡的原因主要有以下三点：一是混凝土拌和料含砂过多；二是模板不吸水或模板表面湿润性能不良；三是混凝土振捣不足。

一是控制混凝土的塌落度及和易性。

混凝土浇筑时，混凝土下料口与浇筑面之间距离不宜过大，否则混凝土容易离析。

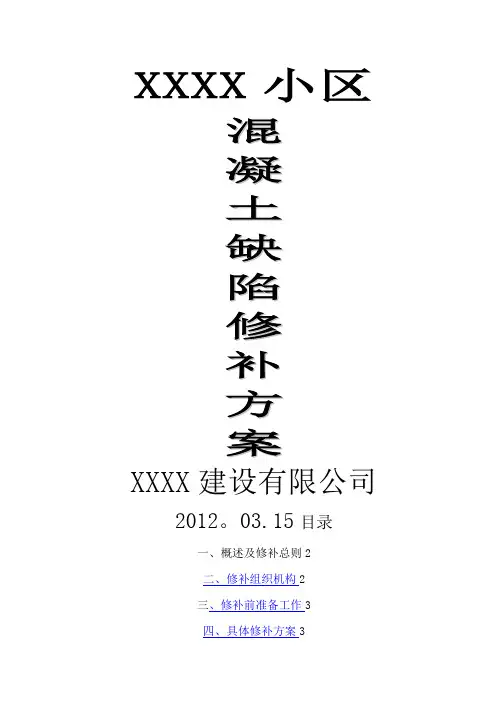

XXXX小区混凝土缺陷修补方案XXXX建设有限公司2012。

03.15目录一、概述及修补总则2二、修补组织机构2三、修补前准备工作3四、具体修补方案3五、混凝土缺陷的预防措施8六、工艺注意事项16七、附件16一、概述及修补总则XXXX小区工程一共6栋，其中报业大厦21层，1#楼、5＃楼18层，2#楼16层,3＃楼、4＃楼17层,混凝土外观质量存在以下主要问题:局部存在麻面、缺棱掉角及墙、柱底脚漏浆现象。

根据以往施工经验,混凝土的外观经常还会出现蜂窝、麻面、孔洞、露筋、缺棱掉角、裂隙等影响结构的光洁度和外观质量。

这些缺陷虽然不影响结构物的内在质量和使用,但严重影响了结构物的外表美观，降低了结构物的整体质量。

因此，为了保证混凝土工程的外观质量,现针对混凝土外观出现的缺陷，分析其产生的原因，制定相应的预防措施和修补方案,以期更好的指导混凝土工程的施工。

本修补方案适用于XXXX小区工程混凝土缺陷处理.二、修补组织机构项目经理部成立以项目经理为组长，总工、栋号长为副组长的混凝土外观质量缺陷修补领导小组，组员由相关部室主管及相关技术人员组成。

各职能部门充分发挥主观能动性，对混凝土外观质量缺陷修补过程中出现的问题及时解决。

施工工段成立相应的实施小组，由工段长为主要负责人负责混凝土外观质量缺陷修补，组织和领导所属管辖范围内的施工修补和管理工作，其组员由技术人员和管理人员担任,负责技术支持和指导实施方面的工作。

成立专业混凝土外观质量缺陷修补队伍，其人数不少于3人.项目部工程部、质量保证部专门负责混凝土外观质量缺陷的调查、原因分析、缺陷处理过程控制及质量验收。

三、修补前准备工作1、提高修补施工人员素质和技能要从组织上、思想上切实做好修补前的各项准备工作，认真学习混凝土工程质量相关规范和验收标准，开展混凝土外观质量缺陷修补安全生产知识的宣传、教育，对施工技术人员、管理人员和操作人员进行培训，提高作业人员的技术水平和安全操作技能，掌握混凝土外观质量缺陷修补施工有关要求和有关技术措施，以求全面地理解和落实混凝土外观质量缺陷修补方案。

混凝土质量缺陷处理措施一、平整度较差部位：东楼山南沟排水倒虹吸8#顶面板缺陷概况：成波浪状，波峰高出设计面3～5mm，波谷基本位于设计平面。

原因分析：倒虹吸管身1：4坡度太大，混凝土浇注完毕后，再没初凝前，处于塑性的混凝土在重力作用下，向下流淌所发生的现象。

处理措施：倒虹吸管身顶面为主干渠堤基回填，我们单位拟在顶面上测设设计高程点,用磨光机磨平,用两米靠尺随时检查平整度,以满足于规范要求.二、渗水缺陷部位：东楼山南沟排水倒虹吸3#、2#管身交接处，6#、7#管身交接处缺陷概况：表面潮湿，有渗漏痕迹原因分析：由于止水带属于柔性材料，混凝土浇筑时采用振动棒振动过程中，由于振动棒的插入致使止水带发生变形弯曲，同时水平止水带的上下面和纵向止水带的内侧和外侧，也可能存在混凝土振捣不密实，从而为渗水路线的发育埋下了隐患。

处理措施：将存在渗水缺陷的管身交接处的沉降缝清理深度2～3cm，用铁丝刷刷净，用水冲洗干净，待晾干后用聚硫密封胶或聚氨酯膏封堵密实。

三、裂隙缺陷部位：东搂山南沟排水倒虹吸8#管身顶面缺陷概况：存有11条裂隙，裂隙长20～30cm，宽0.1～0.2毫米，深度2～3毫米原因分析：属于温度裂隙。

○1混凝土浇筑完毕后，压光工序没有及时跟上，造成混凝土表面干缩，在压光时采用人工辅浆，从而为后期混凝土面发生裂隙埋下了隐患。

○2养护时由于工人责任心不强造成养护不及时，致使混凝土面发生了裂隙现象。

处理措施：方案一:人工凿除并清理深度2～3cm，用铁丝刷刷净，用水冲洗干净，待晾干后用聚硫密封胶封堵密实。

方案二: 沿裂隙缝隙用细铅丝适当清宽裂隙宽度，用高压风冲干净，用聚氨酯膏封堵四、个别模板螺栓孔封堵砂浆存在裂缝部位：东搂山南沟排水倒虹吸管身缺陷概况：封堵的砂浆与旧混凝土面存在圆形裂缝原因分析：后期封堵砂浆强度较高，水泥量较多，干缩性较大，从而造成两者接触面的裂缝处理措施：把原先封堵的砂浆凿除，用铁丝刷刷净，用水冲洗干净，待晾干后用膨胀水泥砂浆或环氧树脂封堵密实，然后采用宽面胶带覆盖养护。

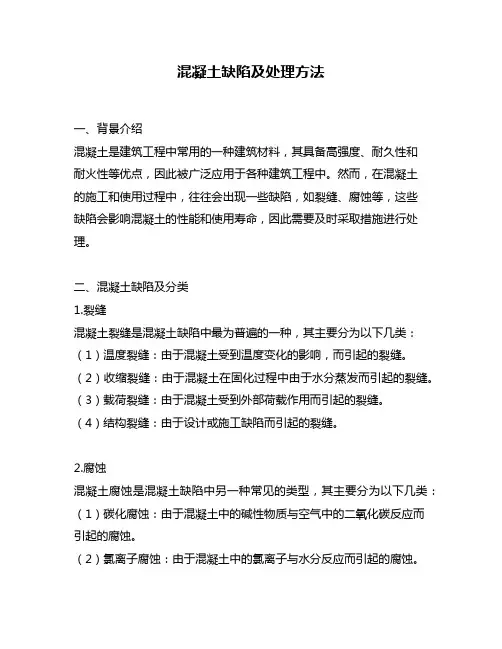

混凝土缺陷及处理方法一、背景介绍混凝土是建筑工程中常用的一种建筑材料，其具备高强度、耐久性和耐火性等优点，因此被广泛应用于各种建筑工程中。

然而，在混凝土的施工和使用过程中，往往会出现一些缺陷，如裂缝、腐蚀等，这些缺陷会影响混凝土的性能和使用寿命，因此需要及时采取措施进行处理。

二、混凝土缺陷及分类1.裂缝混凝土裂缝是混凝土缺陷中最为普遍的一种，其主要分为以下几类：（1）温度裂缝：由于混凝土受到温度变化的影响，而引起的裂缝。

（2）收缩裂缝：由于混凝土在固化过程中由于水分蒸发而引起的裂缝。

（3）载荷裂缝：由于混凝土受到外部荷载作用而引起的裂缝。

（4）结构裂缝：由于设计或施工缺陷而引起的裂缝。

2.腐蚀混凝土腐蚀是混凝土缺陷中另一种常见的类型，其主要分为以下几类：（1）碳化腐蚀：由于混凝土中的碱性物质与空气中的二氧化碳反应而引起的腐蚀。

（2）氯离子腐蚀：由于混凝土中的氯离子与水分反应而引起的腐蚀。

（3）硫酸盐腐蚀：由于混凝土中的硫酸盐与水分反应而引起的腐蚀。

3.其他缺陷除了裂缝和腐蚀外，混凝土还可能出现其他缺陷，如空洞、缺陷、疵点等。

三、混凝土缺陷处理方法1.裂缝处理方法（1）温度裂缝：通过控制混凝土浇筑、固化的温度和湿度，可以减少温度裂缝的产生。

（2）收缩裂缝：在混凝土浇筑过程中添加适量的膨胀剂可以减少收缩裂缝的产生。

（3）载荷裂缝：通过加强混凝土结构的设计和施工，可以减少载荷裂缝的产生。

（4）结构裂缝：通过加强混凝土结构的设计和施工质量控制，可以减少结构裂缝的产生。

2.腐蚀处理方法（1）碳化腐蚀：通过在混凝土表面施加耐碱性涂料或加强混凝土结构的设计和施工，可以减少碳化腐蚀的产生。

（2）氯离子腐蚀：通过在混凝土中添加缓蚀剂或使用不含氯离子的混凝土材料，可以减少氯离子腐蚀的产生。

（3）硫酸盐腐蚀：通过在混凝土中添加硫酸盐缓蚀剂或使用不含硫酸盐的混凝土材料，可以减少硫酸盐腐蚀的产生。

3.其他缺陷处理方法（1）空洞：通过在混凝土浇筑过程中进行振捣和加强混凝土结构的设计和施工，可以减少空洞的产生。

混凝土质量缺陷的防治与处理
混凝土质量缺陷的防治与处理主要包括以下几个方面：
1. 缺陷分类：根据《混凝土结构工程施工质量验收规范》(GB50204-2015)和《混凝土结构工程施工规范》(GB50666-2011)的规定，混凝土质量缺陷可分为尺寸偏差缺陷和外观缺陷，其中外观缺陷又可分为一般缺陷和严重缺陷。

2. 缺陷原因分析：针对常见的混凝土质量缺陷，如麻面、掉角、露筋、蜂窝、孔洞、夹渣、疏松、裂缝等，分析其产生的原因，如模板处理不当、混凝土振捣不实、浇筑过程中出现问题等。

3. 防治措施：针对不同类型的质量缺陷，采取相应的防治措施。

例如，对于麻面，应确保模板表面光滑、清理干净，混凝土振捣充分；对于掉角，应确保模板充分湿润，拆模时间合适等。

4. 处理措施：对于已经出现的质量缺陷，需要采取相应的处理措施。

一般缺陷可以通过表面修补进行处理，严重缺陷可能需要拆除重建。

具体处理措施应根据缺陷类型和程度来判断。

5. 检查验收与资料封闭：在处理质量缺陷后，需要进行严格的
检查验收，确保处理效果达到预期。

同时，应整理相关资料，进行资料封闭，以备查阅。

总之，混凝土质量缺陷的防治与处理应从缺陷分类、原因分析、防治措施、处理措施、检查验收与资料封闭等方面进行，以确保混凝土结构的质量和安全。
