设备外观检验标准完整版

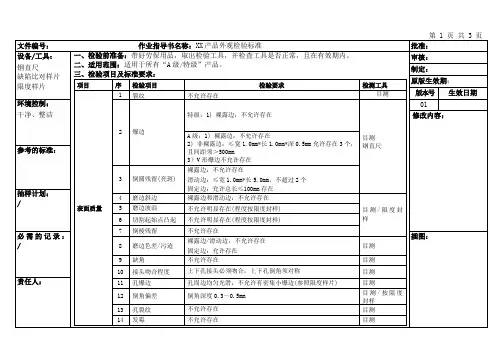

文件编号： 作业指导书名称：XX 产品外观检验标准
批准： 设备/工具：
审核： 钢直尺 缺陷比对样片
限度样片
制定： 原版生效期：
版本号 生效日期
环境控制： 01
干净、整洁
修改内容：
参考的标准：
抽样计划： /
必需的记录： /
插图：
责任人：
四、检验顺序：周边质量（左滑动边→裸露边→右滑动边→固定边）→钻孔质量→表面质量。

五、产品质量等级划分、外观中央区、周边区分区、主要缺陷定义参照：FYWD/QA-WI-P025。

六、缺陷参照（缺陷类型参照缺陷样板）：
图一
图二
图三
图四 图五 缺陷样片
检验方式
1#边圆光边(细磨边)
2#边 3#边
七、注意事项：
1.同一产品、同一位置、同一缺陷连续出现三片，须停止生产，并立即通知当班班长或主任。

2.外观检验条件：光线垂直照射玻璃表面，光照度≥1000LX 。

距玻璃表面300mm 处用肉眼垂直观察，检视 持续时间10～15秒。

3.除上述各缺陷的间距有具体规定外，其它任何类型缺陷之间的距离不允许密集存在。

4.任何类型缺陷之间的距离不允许密集存在。

（密集的定义：指任何类型缺陷的间距小于200mm ）。

☆ 客户有更高（或特殊）要求时，按客户要求，具体按产品专用检验标准。

1、目的：
确定通用成品外观标准，为公司品质控制提供标准的依据。

2、适用范围：
适用于我司外观检验的标准判定，另有客户特殊规定除外。

3、职责权限：
3.1品质部：负责本检验标准的制定与审核，产品的鉴定、检验之执行；
3.2工程部：负责品质问题的分析和改善活动的推行；
3.3生产部：负责产品的制造、过程检验和过程品质记录。

4、定义：
4.1异色点：产品表面出现的颜色异于周围的点。

4.2缩水：部分区域由于熔体压力不够，在该区域截面形成的凹坑。

4.3批锋：由于工艺或模具原因，在边缘分型面处所产生的废边。

4.3污点：表面形成的可擦除赃污。

4.4无感划伤：用指甲刮过划伤处，无段落感。

4.5有感划伤：用指甲刮过划伤处，有段落感。

4.6脏污：因模具、包装或操作等问题造成，分可擦出及不可擦出。

4.7气泡：因工艺原因内部出现的可见的空气泡。

5、工作程序：
5.1目视检查的条件及位置：
检验条件：距离30cm~45cm 时间 5 S内，光源检验照明度20-40W
位置：产品与平面呈45°，上下左右转动动在15°之内。

检验时间:一般在5-10秒以内。

条件:不得在反光下检验表面。

5.2 外观区域划分
5.2.1 A区：正常目视第一眼可见面（样品的正面）
5.2.2B区：正常目视第一眼不可见面（左右两侧面,底面,背面,顶面）
5.2.3C区：产品内部，正常目视不可见面
5.3 成品外观检验项目:
5.4产品包装检验项目
5.5面积规格以下图为标准；单位：mm2 请看以下图表。

设备检查标准1.基础稳固，无腐蚀、塌陷、倾斜、连接牢靠、无松动、断裂、脱落现象。

2.外观整齐，零部件规整。

①漆皮完好，颜色符合规定；②零部件磨损、变形在允许技术范围内；③零部件齐全，连接可靠，调整数据符合技术要求；④零部件整齐，修复后的零部件需规整、焊缝毛刺应修平；零件不得留有由于拆卸不当造成的锤伤、铲口、缺角等缺陷；⑤通用紧固连接件要规格化（如螺栓、垫、销子等）；对于部位相同作用相同的紧固连接件要大小长短一致，螺丝露出螺帽二至四扣，垫圈配备合适，开口销尺寸与孔径相宜；⑥设备标牌固定牢靠，当月技术状况和维护等级标志清楚。

3.润滑密封良好：①水、风、汽、料无跑冒滴漏现象；②润滑方面作到：坚持设备润滑“五定”要求，即定润滑点、定油品、定油量、定人员、定化验周期；用油标号合理，给油装置完好，油量适宜，油压正常，油脂纯净，油标齐全；③减速箱快速轴允许有轻微渗油痕迹外，其余不能有渗油现象；4.计量仪表准确、安全防护装置齐全可靠：⑦各种计量仪表应定期检验，指示准确；⑧安全阀应定期校正，铅封完好；⑨安全栏杆、安全罩、撞尺、撞头等应当完整牢固；⑩电气安全装置（如过流保护、警铃、事故开关、终端开关、消弧罩、接地线及其他保护装置）应灵敏可靠；防尘严密。

5.运行正常：①运转平稳，无异响，无振动；②达到设计能力或经标定的能力；③各部温升在允许范围内；④电机配备及原设计相符，不超负荷运转，电流不超过额定值；⑤对必须进行定期检验或预防性实验的设备（如起重机械、受压容器、高低压电气设备等），按规定进行了实验；6．设备基础管理工作，按质量体系文件要求。

（1）档案、报表、记录、验收单、各项填写齐全。

（2）车间设备月检查填写记录，对检查发现的问题填写处理设备问题返馈单、采取措施、处理结果、时间、处理负责人签字等，形成真正的闭环痕迹管理。

（3）车间设备月考核经济责任制填写记录。

（4）车间对主要生产设备状况进行分析（直接影响产品质量的），制定措施进行PDCA循环，持续改进。

设备检验内容一、外观检查设备外观应无明显损伤、锈蚀、变形等异常情况，表面涂层应完好无损，铭牌、标识应清晰可见，各部件应完好无损，紧固件应无松动现象。

二、性能测试根据设备的技术要求和操作说明，对设备的各项性能指标进行测试，确保设备能够正常工作。

例如，对于一台切割机，需要测试其切割速度、精度、功率等性能指标。

三、运行稳定性设备在正常工作状态下应运行稳定，无明显振动、噪声等异常现象。

同时，设备应具备良好的散热性能，防止过热导致设备故障。

四、安全防护措施设备应具备完善的安全防护措施，如安全罩、防护栏、急停开关等，确保操作人员的安全。

同时，设备应有良好的接地措施，防止电气事故的发生。

五、精度校准对于需要高精度工作的设备，应定期进行精度校准，确保设备的加工或测量精度符合要求。

校准过程中应使用专业的校准工具和仪器，按照规定的校准方法进行操作。

六、电气安全设备应符合电气安全标准，具备良好的接地措施，防止漏电、短路等电气事故的发生。

同时，设备应具备过载保护、短路保护等功能，提高设备的安全性能。

七、环境适应性设备应适应不同的工作环境条件，如温度、湿度、气压等。

在特殊环境下工作的设备，需要进行特殊的环境适应性测试和验证。

八、操作便捷性设备的操作界面应简单明了，操作步骤应简便易行。

同时，设备应具备良好的人机交互性能，便于操作人员快速掌握设备操作方法。

九、维护保养要求设备应具备良好的维护保养性能，方便操作人员进行日常保养和维修。

设备的保养和维护要求应明确、具体，便于操作人员执行。

同时，设备应具备故障诊断和报警功能，帮助操作人员快速定位和解决问题。

文件编号:版本号：A/0 保密等级：内部使用文件类别：■管理规范□管理办法□作业规范产品外观检验标准修订记录1目的作为通用产品外观检验判定依据,确保品质能符合客户需求。

2范围本标准规定了通用产品塑胶件、电镀件、喷漆件、压铸件、整机装配、彩盒及包装的外观检验，包括缺陷定义、缺陷允收标准等。

本标准适用于产品塑胶件、压铸件、彩盒、资料及包装的外观检验。

3职责质量人员对产品外观的检验和判定。

4定义4.1 产品等级定义S等级：手持类产品、高端类终端产品，包括但不限于高端市场、特定客户有较高要求的产品。

A等级：通用类终端产品4.2 外观等级面定义1级面：暴露在外，且正常使用时可直接看到的主要表面，正常情况指产品的正面、顶面、侧面，要求有最佳的外观质量。

2级面：暴露在外，且正常使用时并不直接看到的次要表面，正常情况下指产品的背面和底面，要求有好的外观质量。

3级面：正常使用中看不到，只有在装拆时才看到的内表面或遮盖面，不要求有好的外观质量。

(注：外观等级优先按照图纸中的定义；若图纸中没有定义，下面有图示或单独定义的，以图示和单独定义为准；没有则按照此外观等级要求执行。

)功能面：功能面指压铸机加件中，影响产品防水、屏蔽、散热、装配等性能的表面。

不包含在以上的1、2、3级面中。

图1 ONT产品外观面等级示意图4.3彩盒测量面定义测量面定义表，备注：未涉及到的为非管控区域标准层次分为A标和B标二种。

日美等外观要求较高的运营商建议使用A标，如日本KDDI/DOCOMO、英国BT;除了A标建议的运营商及通用市场，首选B标。

4.4纸浆模塑制品测量面定义测量面定义表5内容5.1检查面积划分和缺陷代码检测面积按照每100mm*100mm（100cm²）区域进行划分，表面小于100mm*100mm时，以100mm*100mm计，以下所述单位面积的缺陷数均以此为准。

表1缺陷代码表5.2外观检验条件视力：要求检验者的校正视力不低于1.2，不能使用放大镜用于外观检验。

机械产品外观检验标准机械产品的外观质量直接关系到产品的市场竞争力和用户体验，因此制定和执行严格的外观检验标准对于保障产品质量和提升品牌形象至关重要。

机械产品外观检验标准通常包括以下几个方面：一、表面质量。

1. 表面平整度，检查产品表面是否有凹凸不平、磨损、划痕等缺陷。

2. 表面光洁度，检查产品表面是否有氧化、锈蚀、油污等现象，保证产品表面清洁光滑。

3. 表面涂装，检查产品表面的喷涂、镀层等涂装工艺，确保无漏涂、起泡、开裂等现象。

二、尺寸精度。

1. 外形尺寸，检查产品外形尺寸是否符合设计要求，包括长度、宽度、高度等。

2. 几何尺寸，检查产品的各种几何尺寸，如圆度、直线度、平面度等，确保产品符合精度要求。

三、装配质量。

1. 零部件装配，检查产品的零部件装配情况，确保各部件之间的配合间隙、连接紧固等符合要求。

2. 总体装配，检查产品总体装配情况，确保各部件装配位置正确、稳固可靠。

四、标识标志。

1. 产品标识，检查产品标识标志的清晰度、准确性和规范性，确保产品信息传达准确无误。

2. 警示标志，检查产品上的警示标志是否醒目、明确，确保用户安全使用产品。

五、外观包装。

1. 包装完整性，检查产品包装是否完好无损，确保在运输过程中产品不受损坏。

2. 包装标识，检查产品包装标识的准确性和规范性，确保产品信息传达到消费者。

六、其他。

1. 表面处理，检查产品的表面处理工艺，如抛光、喷砂、阳极氧化等，确保产品外观质量达到要求。

2. 外观一致性，检查批量产品之间的外观一致性，保证产品质量稳定可靠。

在进行机械产品外观检验时，应根据产品的具体特点和要求，制定相应的检验标准和检验方法，确保产品的外观质量符合标准要求。

同时，加强对生产过程的管控，提高生产工艺水平和设备精度，也是保障产品外观质量的重要手段。

只有不断完善外观检验标准，提高产品外观质量，才能赢得市场和消费者的信任和支持。

最新通用外观检验标准１产品表面等级定义结构产品的表面外观等级划分为３个级别：１级、２级和３级，各表面等级的定义如下。

1.1１级表面重要外观表面，体现产品外观形象的表面，产品正常工作状态下能直接正视的表面，以及打开前门就能看到的表面。

1.2２级表面在特定角度才能看到的主要外表面，或半装饰性的经常被客户打开后可视的外观表面。

1.3３级表面不是以装饰为目的的次要外观表面和内表面、客户不会看到的表面及除1、2级表面以外的表面。

表１、各等级面的划分：2.1检验原则2.1.1产品外观应美观，颜色均匀一致，单独一零/部件的整体视觉效果不能受到破坏，不会给人以劣质产品的印象。

生产者应认真操作、严格控制产品质量，避免在生产过程中出现对各种表面的损伤。

2.1.2 有签样或图纸上有特殊要求的零部件，其对应的缺陷优先按其样板或技术要求的标准进行判断。

2.1.3 所有结构件外观缺陷的判定是基于不影响产品功能前提下进行的判定，如果有影响产品使用功能的缺陷（如引起炸机、短路等），即使符合标准规格，也判定不合格。

2.1.4 所有外观判定都是在下述的检验条件下进行判定，看不到的外观缺陷都认可接受。

2.1.5 对外观判定操作存在争议的以结构物料SQE工程师判定为准，仍有严重分歧的，最终裁决权归技术部。

2.2目视检测条件在自然光或光照度在300-600LX的近似自然光下（如40W日光灯、距离500mm处），相距为650～750mm，观测时间按不同等级面而有不同，详见下表：表２、检测条件表面等级1级2级3级检视时间5s5s3s检视距离光源650～750mm自然光或光照度在300-600LX检查者位于被检查表面的正面、视线与被检表面呈45-90°进行正常检验（参见下图）。

要求检验者的校正视力不低于1.2 。

不能使用放大镜用于外观检验。

图1、“正视”位置示意图2.3检测面积划分被检表面按其面积或最大外形尺寸划分为不同大小类别，当有两个条件满足时、以大的一类为准。

设备质量检验标准
1. 引言
设备质量检验是确保设备符合相关标准和要求的重要步骤。

本文档旨在制定适用于设备质量检验的标准，以确保设备的质量和安全性。

2. 检验标准
2.1 设备外观检验
- 确保设备外观完整无损
- 检查设备的颜色和标识是否与规定一致
- 检查设备的尺寸和比例是否符合要求
2.2 功能性检验
- 测试设备的各项功能是否正常运行
- 检查设备的开关和按钮是否灵活可靠
- 确认设备的控制面板和显示屏是否正常工作
2.3 安全性检验
- 检查设备是否符合相应的安全标准和要求
- 检查设备的电气安全性能是否合格
- 检查设备的机械结构是否稳固可靠
2.4 材料质量检验
- 确认设备使用的材料是否符合相关标准和要求- 检查材料的耐磨性、耐腐蚀性等性能是否达标- 确保设备的材料不含有有害物质
3. 检验方法
3.1 外观检验方法
- 目测检查设备外观是否完好
- 测量设备的尺寸和比例
3.2 功能性检验方法
- 使用设备的各项功能进行测试
- 观察设备的运行过程，并记录测试结果
3.3 安全性检验方法
- 使用特定设备和工具进行安全性检测
- 测量设备的电气参数和机械性能
3.4 材料质量检验方法
- 进行材料的化学分析和物理性能测试
- 可以使用专业仪器和设备进行检测
4. 结论
设备质量检验标准是确保设备质量和安全性的重要环节。

本文档提供了一套完整的设备质量检验标准和检验方法，供相关人员参考和操作。

通过严格遵守这些标准和方法，可以提高设备的质量和可靠性，确保用户的安全和满意度。

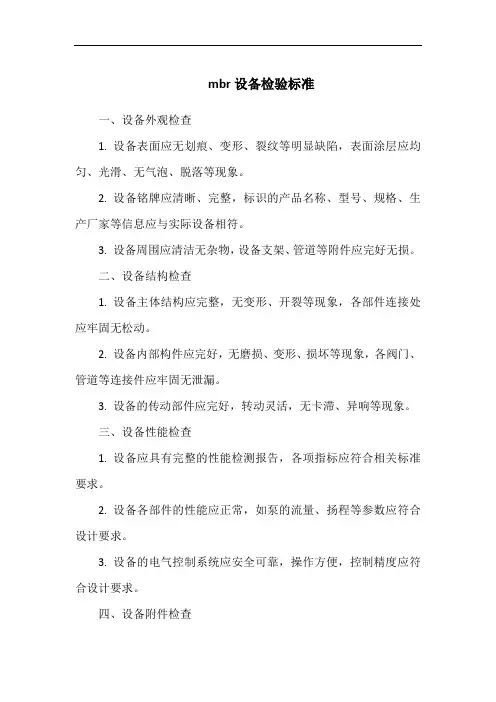

mbr设备检验标准
一、设备外观检查
1. 设备表面应无划痕、变形、裂纹等明显缺陷，表面涂层应均匀、光滑、无气泡、脱落等现象。

2. 设备铭牌应清晰、完整，标识的产品名称、型号、规格、生产厂家等信息应与实际设备相符。

3. 设备周围应清洁无杂物，设备支架、管道等附件应完好无损。

二、设备结构检查
1. 设备主体结构应完整，无变形、开裂等现象，各部件连接处应牢固无松动。

2. 设备内部构件应完好，无磨损、变形、损坏等现象，各阀门、管道等连接件应牢固无泄漏。

3. 设备的传动部件应完好，转动灵活，无卡滞、异响等现象。

三、设备性能检查
1. 设备应具有完整的性能检测报告，各项指标应符合相关标准要求。

2. 设备各部件的性能应正常，如泵的流量、扬程等参数应符合设计要求。

3. 设备的电气控制系统应安全可靠，操作方便，控制精度应符合设计要求。

四、设备附件检查
1. 设备的随机工具和附件应齐全，并符合相关标准要求。

2. 设备的合格证明、使用说明书、保修卡等文件应齐全。

五、安全防护检查
1. 设备的危险部位应有明显的安全警示标志。

2. 设备的电气部分应符合安全规范，如接地保护、漏电保护等。

3. 设备的操作区域应有安全防护措施，如防护栏、安全门等。

1.0、目的：1.1为确保易泰科技有限公司生产的baby monitor质量符合要求，特制定此检验标准。

1.2用以规范和统一婴儿监视器结构物料检验方案，内容及判定标准。

2.0、职责及权限:2.1 本标准必须由培训合格之人员执行；2.2 检验中如有疑问及争执，以品质主管最终判定为准；2.3 如有本标准未涉及的项目及书面文字无法描述者，以品质主管最终判定为准；2.4 当本标准与客户标准相冲突时优先采用客户标准。

2.5若新项目不断出现或本标准中有未涉及到的内容，应在本标准中加入并进行整理。

3.0检验条件：3.1视力要求：裸视或矫正视力1.0以上3.2检验距离：检验物距眼睛30-35cm3.3检验角度：水平方位45°，上下左右转动15°3.4按正常规定要求的距离和角度要求扫描整个检测面10—15秒钟为准3.5照明要求：在自然光或60W-100W的日光灯照明条件下检验，距离光源：50-55cm处；照度：500-550Lux（勒克斯（照明单位））4.0缺陷分类：4.1 A类，致命缺陷（CRI）：AQL=04.2 B类，重要缺陷（MAJ）：AQL=0.654.3 C类，轻微缺陷（MIN）：AQL=1.05.0缺陷定义：5.1 致命缺陷（Critical Defect）：产品存在对使用者的人身及财产安全构成威胁的缺陷。

5.2 主要缺陷（Major Defect）产品存在下列缺陷，为主要缺陷：5.2.1 功能缺陷影响正常使用5.2.2 漏元件·配件或主要标识，多出无关的标识及其他可能影响产品性能的物品5.2.3 影响产品形象的包装缺陷5.2.4 性能参数超出规格标准5.2.5 导致终端客户拒绝购买的结构及外观缺陷5.3轻微缺陷（Minor Defect）：不影响产品使用，终端客户可能愿意让步接受的缺陷。

5.3.1 仅影响产品美观感，不影响产品的正常功能使用5.3.2 上述缺陷以外的其它不影响产品使用的缺陷6.0表面定义：6.1 A面：正常使用中，直接观察到的主要外漏表面（正常观察产品的正面）6.2 B面：正常使用中，不直接观察到但外漏次要表面（正常观察产品的上下·左右侧面和背面）6.3 C面：正常使用中，很少见或看不见的面（电池仓·充电器和配件等其它表面）7.0缺陷概念：7.1通常缺陷：1）脏污（Contamination）：外来物所致的变色或吸附在零件表面上的异物。
