自动喷水灭火系统资料·水喷雾资料

水喷雾系统工作原理
水喷雾系统是一种利用水在喷淋装置中形成的压力对火灾进行控制的灭火系统。

它由自动喷水灭火系统和消防炮组成，是利用喷水和水雾灭火的原理进行灭火的。

它的主要工作原理是：火灾发生时，在系统中设置自动喷水灭火系统，然后由消防炮把水喷到燃烧物上，形成水膜覆盖在燃烧物表面上，在水雾冷却和水膜表面吸附下，将燃烧物与空气隔绝，以达到控制燃烧物的目的。

1.水喷雾系统工作原理
当火灾发生时，由自动喷水灭火系统的喷头喷出大量的水雾，在喷水过程中，喷头被喷头保护的区域内的温度可降低到着火点以下。

如果空气中含有可燃物时，会被水蒸气溶解，使可燃物表面温度迅速降低，当温度降至着火点以下时，灭火装置即自动打开喷淋阀门进行喷水灭火。

1.消防炮灭火原理
消防炮是一种能自动控制、远距离喷射高压水雾的灭火剂专用设备。

它通过控制设备自动地对保护区域内进行喷水灭火。

—— 1 —1 —。

自动喷淋灭火联动系统（整理资料）自动喷水灭火属于固定式灭火系统，是目前世界上较为广泛采用的一种固定式消防设施，它具有价格低廉、灭火效率高等特点。

能在火灾发生后，自动地进行喷水灭火，并能在喷水灭火的同时发出警报。

在一些发达国家的消防规范中，几乎所有的建筑都要求使用自动喷水灭火系统。

在我国，随着建筑业的快速发展及消防法规的逐步完善，自动喷水灭火系统也得到了广泛的应用。

1．自动喷水灭火系统的分类(1) 湿式喷水灭火系统。

(2) 室内消防栓灭火系统。

(3) 干式喷水灭火系统。

(4) 干湿两用灭火系统。

(5) 预作用喷水灭火系统。

(6) 雨淋灭火系统。

(7) 水幕系统。

(8) 水喷雾灭火系统。

(9) 轻装简易系统。

(10) 泡沫雨淋系统。

(11) 大水滴(附加化学品)系统。

(12) 自动启动系统。

(下面以湿式喷水灭火系统为例，介绍其结构组成及工作原理。

)2．湿式自动喷水灭火系统的主要部件(1) 水箱：在正常状态下维持管网的压力，当火灾发生的初期给管网提供灭火用水。

(2) 水力警铃：用于湿式、干式、干湿两用式、雨淋和预作用自动喷水灭火系统中，是自动喷水灭火系统中的重要部件。

当火灾发生时，由报警阀流出带有一定压力的水驱动水力警铃报警。

警铃流量等于或大于一个喷头的流量时立即动作。

(3) 湿式报警阀：安装在总供水干管上，连接供水设备和配水管网，一般采用止面阀的形式。

当管网中有喷头喷水时，就破坏了阀门上下的平衡压力，使阀板开启接通水源和管网。

同时部分水流通过阀座上的环形槽，经信号管道送至水力警铃，发出音响报警信号。

(4) 消防水泵结合器：用于给消防车提供供水口。

(5) 火灾收信机（消防控制中心）：在控制室内安装，用于接收系统传来的电信号及发出控制指令。

(6) 压力罐（未设置）：用于自动启动消防水泵。

当管网中的水压过低时，与压力罐连接的压力开关发出信号给控制箱，控制箱接到信号后发出指令启动消防泵给管网增压。

当管网水压达到设定值后消防水泵停止供水。

建筑物消防系统中的自动喷水灭火器自动喷水灭火器是建筑物消防系统中的重要组成部分，其作用是在火灾发生时能够迅速、有效地进行灭火。

本文将从自动喷水灭火器的原理、分类以及安装位置等方面进行论述。

一、自动喷水灭火器的原理自动喷水灭火器利用水的冷却和窒息作用，将火灾扑灭。

当火灾爆发时，灭火器会自动感应并启动喷水装置。

水通过管道和喷头喷洒到火源上，利用水的喷射和蒸化热吸收燃烧物的热量，同时形成大量水蒸气，起到降低火灾温度和灭燃的作用。

二、自动喷水灭火器的分类1. 干式喷水系统：干式喷水灭火器采用干粉或化学药剂作为灭火介质，通过压力或电信号触发喷水装置。

它适用于易燃易爆场所，如油库、油气回收装置等。

2. 湿式喷水系统：湿式喷水灭火器则是通过水压力来驱动灭火装置，适用于一般建筑物、仓库等场所。

3. 泡沫喷水系统：泡沫喷水灭火器是在水中加入稳定性泡沫剂，形成泡沫状的灭火物质，具有良好的附着性和隔热性能，适用于灭除易燃液体和油脂火灾。

4. 气体喷水系统：气体喷水灭火器使用压缩气体，如二氧化碳或惰性气体，将火源中的氧气稀释，达到窒息灭火效果。

三、自动喷水灭火器的安装位置1. 室内安装：自动喷水灭火器通常安装在建筑物的走廊、通道、楼梯间等重要逃生通道处，以便在火灾发生时迅速灭火并保障人员的安全疏散。

2. 室外安装：对于一些特殊区域，如汽车库、仓库等，需要在建筑物外部安装自动喷水灭火器，以避免火灾扩散。

四、自动喷水灭火器的维护与检测为确保自动喷水灭火器的正常运行，需要定期进行维护和检测。

包括：1. 定期检查：检查自动喷水灭火器的阀门、管路、喷头等是否正常，防止堵塞或漏水现象。

2. 清洗保养：定期清洗自动喷水灭火器，清除可能的污垢和杂质，保持其灭火效果。

3. 定期试验：定期进行自动喷水灭火器的试验，确保其正常工作，灵敏度和喷洒范围是否符合要求。

结论自动喷水灭火器在建筑物消防系统中起到至关重要的作用。

通过了解自动喷水灭火器的原理、分类以及安装位置，我们可以更好地理解和应用它们，提高火灾防范和救援能力。

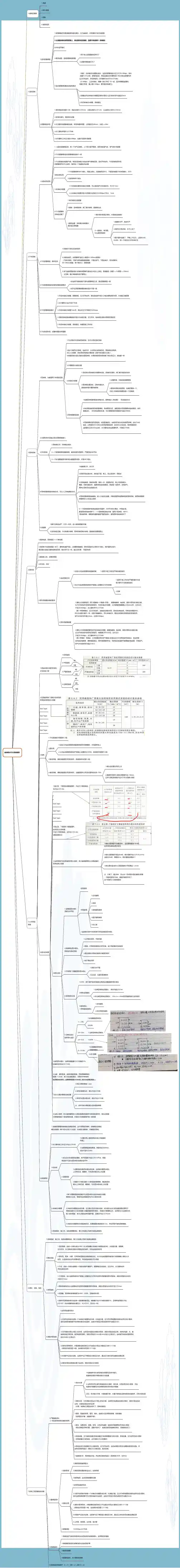

自动喷水灭火系统案例1.建筑四要素2.耐火等级1.湿式系统1.湿式报警阀组1.报警阀前后的管道能够快速充满水；压力波动时，水利警铃不发生误报警2.过滤器安装在报警管路上，其位置在延迟器前，且便于排渣操作（防堵塞）2.干式系统3.雨淋系统1.雨淋阀，与前面两个专用的区别2.水源和供水设施必须从报警阀前接入3.开式系统4.雨林报警阀组的控制方式，可以人工和电磁的方式4.预作用1.阀体构成：雨淋阀后+一个单向阀2.阀后和干式系统就是一样了，要有快速排气阀，之前要有电磁阀，预作用系统可以带800个喷头，保护面积比较大，要设置水流指示器和检修信号阀，喷头和干式一样，直立无所谓，下垂用专用3.阀前接入的，试警铃管路4.冲水的，水封5.预作用装置安装的要求5.误报警1.膜片没有密封严，打开一点点，进入就有报警的可能2.湿式有延迟器，干式有滴水球阀，雨林系统用滴水球阀；直接接在报警管路上1.雨林阀打开，所有喷头喷水2.一个报警阀带的数量有限，最多就是作用面积，严重危险260平米1.可以用在开式系统雨淋系统，也可以用在湿式系统2.前2个阀后压力降低，自动打开，从外界无法控制开启，雨淋阀比较特殊，可以人为控制，用在雨林系统和水幕系统（防护冷却或防火分隔 ），水喷雾系统大部分用的也是雨淋阀，水幕系统和雨林系统除了喷头和压力，其他都一样1.与湿式的区别1. 与湿式报警阀区别，有一个空气压缩机，上下受力是平衡的，阀后充的是气体，有气体补充装置2.干式报警阀和湿式报警阀的结构不一样3.干式系统的快速排气阀，和湿式系统的小的自动排气阀有区别，湿式平时动作，干式系统和预作用的报警阀平时不让动作，隔开加一个电磁阀/电动阀4.喷头的区别1.高度3.干式报警阀组的安装和质量检测要求1.安全排气阀安装在气源与报警阀组之间，靠近报警阀组一侧2.低气压预报警装置安装在配水干管一侧3.面积4.使用性质3.一个标准覆盖面积保护喷头覆盖面积是9，不到30个喷头2.报警阀组共性2.干式报警阀组，除共性外1.安装在不发生冰冻的场所2.安装完成后，向报警阀气室注入高度50-100mm的清水（气体扩散快，不能气体和阀瓣直接接触，下面会进气，下面会减少，用水封解决；50-100mm高度；有个排水口，控制其量）3.充气连接管路的接口安装在报警阀气室充注水位以上部位，管道直径（钢管>=15,铜管>=10mm）；止回阀、截止阀安装在充气管路上1.阀体底边距地面1.2米，侧边与墙不小于0.5m，正面与墙不小于1.2m，凸出部位之间不小于0.5m2.安装在室内，增设排水设施3.水力警铃和报警阀的连接，采用热镀锌钢管，公称直径为20mm，长度<=20m5.火灾危险等级4.水力警铃声强不小于70db3.外补偿平衡式4.案例出题：湿式报警阀误报警1.两个防止误报警的组件坏了2.试警铃管路被打开了5.湿式报警阀组联动试验和调试1.调试：在末端试水装置处放水，当湿式报警阀进水压力大于0.14Mpa，放水流量大于1L/s时，报警阀启动，带延迟器的水利警铃在5-90s内发出报警铃声压力开关动作，并反馈信号（水利警铃3米内不少于70db）（0.14Mpa，上边水排空，阀瓣一定打开吗？不一定，因为阀瓣是金属的，有重力作用，最小是0.14Mpa；要克服本身重力）2.测量自开启末端试水装置至消防水泵投入运行的时间不应超过5min3.关闭末端试水装置，系统复位1.干式报警阀带500个喷头，用直立喷头，但是做吊顶不行，下垂型的就是干式专用喷头，ZSTJ2.湿式带800个喷头5.末端试水装置1.干式系统也要有末端试水装置，可以测试排气冲水的时间，不大于1min2.从末端试水装置开始计时到喷水达到压力0.05Mpa才可以，1min6.干式报警阀没有延迟器了1.有可能发生误报警2.措施：进来就排掉，接了滴水球阀，直接排出去3.案例出题：发现滴水球阀滴水，是否是正常现象1.偶尔滴水就是正常的，水源波动造成的2.一直滴水，有问题；什么原因导致的1.阀瓣关不严，密封不严2.阀后压力有点低，补不上去了3.要不要补偿器了，平衡上下压力，上面水少点，补点水，用一个低压压力开关来补压5.水利警铃工作压力是0.05Mpa，实施干湿预作用都是4.干式报警阀组调试1.开启末端试水装置，报警阀组、压力开关动作，联动启动排气阀入口电动阀和消防水泵，水流指示器报警2.水力警铃3m远不低于70db3.开启末端试水装置1min后，其出水压力不得低于0,05mpa4.消防控制设备准确接收并显示水流指示器、压力开关、电动阀及消防水泵的反馈信号5.关闭末端试水装置，系统复位，恢复到准工作状态5.干式和预作用，试警铃管路非常重要3.不需要用水流指示器4.末端试水装置1.闭式喷头用末端试水装置来试验，系统的可靠性，阀门能不能及时动作2.雨淋阀也要测试，没有末端试水，测试的时候不要影响系统1.试警铃阀，只能试验报警管路2.要有专用的试验管路，在阀后要接一个，在进入系统的时候要安装一个控制阀1.电磁阀打开，水打开2.紧急手动应急方式，放在盒子里，锁上，防止误动作；用铅封3.没有电磁阀，换成传动管，接长一点，放到防护区，装上闭式的喷头，爆破，同样也能往外，看具体的实际的情况；传动管一定条件，还得充气，两种必须有手动应急的方式4.雨林报警阀组的电磁阀，其入口应设过滤器，并联设置雨林报警阀组的雨林系统，其雨林报警阀控制腔的入口应设止回阀5.一个雨淋阀保护的其实就是作用面积，500平米的大舞台，中危险ii级，要用雨林系统来保护了；一个雨林阀组肯定不够，要两个雨淋阀，260*2 ，雨淋阀并联；葡萄架和摄影棚是严重危险级ii，要用雨林系统来保护了5.雨林报警组检查1.检查雨淋报警阀组的控制方式，具有电动（传动管）、手动启动方式2.传动管控制的雨淋报警阀组，传动管泄压后，查看消防水泵报警联动启动情况，动作准确及时。

第1章绪论随着社会经济的发展，我们的生活在发生着翻天覆地的变化，同时也带来了更多的安全隐患。

火灾，就是其中之一。

火灾不是一个新名词，引发的不定性因素很多，人们对于火灾的认识也在不断加深，针对火灾初期不同特征的各种探测方法也越来越多了。

基于PLC控制的自动报警喷水灭火系统是一种重要的报警、灭火系统，它的添置对建筑功能的干扰很小，而且能将火灾控制在初起阶段。

随着经济的发展，更多仓库拔地而起，装有大量有机材料或可燃易燃物质的仓库，一旦起火，这些遍布全仓库的可燃物便是火灾燃烧的极好物质条件，同时这些仓储物品也是火灾迅速蔓延的良好途径。

自动报警喷水灭火系统是目前世界上采用最广泛的一种固定灭火报警设施。

其特征是：通过加压设备将水送入管网至带有电磁控制的喷头处，喷头在收到开启控制信号的同时自动开启洒水灭火，并发出报警，更好的预防火灾的蔓延。

从自动报警喷水灭火系统的应用实践和统计资料可以看出，自动报警喷水灭火系统的控火灭火率很高，对仓储建筑物中的灭火具有很高的实用价值，而且随着科学的进步，该系统的应用范围将会越来越广泛，系统可靠性和控火灭火率也会相应提高。

第2章自动报警喷水灭火系统简介2.1 自动报警喷水灭火系统“自动报警喷水灭火系统”是一个专业术语，主要有洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关）等组件，以及管道、供水设施组成的自动报警灭火系统。

按规定技术要求组合后的系统，应能在初起火灾阶段自动报警并启动喷水，灭火或控制火势的发展蔓延。

因此，此类系统的功能主要是扑救初起火灾。

自动报警喷水灭火系统是目前国际上应用范围最广、用量最大、灭火成功率最高且造价最为低廉的固定灭火设施，并被公认是最为有效的建筑火灾自救设施。

按照系统的组成与技术特点，可划分为湿式、干式、预作用式和雨淋式四种类型。

采用笔试洒水喷头的自动喷水灭火系统，被称为闭式系统。

雨淋系统与水幕系统采用开式喷头，可称为开式系统。

水幕系统与雨淋系统的组成虽然很相似，但水幕系统不是灭火设施，而是防火设施。

自动喷水灭火系统工作原理及适用范围自动灭火, 自动喷水自动喷水灭火系统的分类与组成自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置(水流指示器或压力开关)、管道系统、供水设施等组成。

自动喷水灭火系统，根据被保护建筑物的性质和火灾发生、发展特性的不同，可以有许多不同的系统形式。

通常根据系统中所使用的喷头形式的不同，分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类。

闭式自动喷水灭火系统包括湿式自动喷水灭火系统、干式自动喷水灭火系统、干湿交替式自动喷水灭火系统、预作用自动喷水灭火系统、重复启闭预作用自动喷水灭火系统。

开式自动喷水灭火系统包括雨淋灭火系统、水幕灭火系统、水喷雾灭火系统。

闭式自动喷水灭火系统采用闭式喷头，它是一种常闭喷头，喷头的感温、闭锁装置只有在预定的温度环境下，才会脱落，开启喷头。

因此，在发生火灾时，这种喷水灭火系统只有处于火焰之中或临近火源的喷头才会开启灭火。

开式自动喷水灭火系统采用的是开式喷头，开式喷头不带感温、闭锁装置，处于常开状态。

发生火灾时，火灾所处的系统保护区域内的所有开式喷头一起出水灭火。

1.湿式自动喷水灭火系统湿式自动喷水灭火系统，是世界上使用时间最长，应用最广泛，控火、灭火中使用频率最高的一种闭式自动喷水灭火系统，目前世界上已安装的自动喷水灭火系统中有70％以上采用了湿式自动喷水灭火系统。

①系统的组成和工作原理湿式自动喷水灭火系统一般包括：闭式喷头、管道系统、湿式报警阀和供水设备。

湿式报警阀的上下管网内均充以压力水。

当火灾发生时，火源周围环境温度上升，导致火源上方的喷头开启、出水、管网压力下降，报警阀后压力下降致使阀板开启，接通管网和水源，供水灭火。

与此同时，部分水由阀座上的凹形槽经报警阀的信号管，带动水力警铃发出报警信号。

如果管网中设有水流指示器，水流指示器感应到水流流动，也可发出电信号。

如果管网中设有压力开关，当管网水压下降到一定值时，也可发出电信号，启动水泵供水。

自动喷淋灭火系统第五章自动喷水灭火系统5.1系统组成自动灭火系统是一种在发生火灾时，能自动打开喷头喷水灭火并同时发出火警信号的消防灭火设施，系统在火灾发生后能通过各种方式自动开启，并能同时通过加压设备将水送入管网维持喷头洒水灭火一定时间。

该系统是当今世界上公认的最为有效、应用最广泛的自救灭火设施，具有安全可靠、经济实用、灭火成功率高等优点。

自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关）等组件，以及管道、供水设施组成。

5.2系统分类及其工作原理自动喷水灭火系统的分类根据被保护现场所需的气象条件、对被保护场所的保护目的、可燃物类别和火灾燃烧特性、空间环境和喷头特性等因素综合确定。

常用的自动喷水灭火系统可分为闭式自动喷水灭火系统和开式自动喷水灭火系统。

闭式自动喷水灭火系统可分为：湿式系统、干式系统、预作用系统等，是采用带温感释放器的闭式洒水喷头的自动喷水灭火系统，失火时热气流融化喷头的温感释放器而进行洒水灭火。

（1）系统组成湿式系统由湿式报警阀组、闭式喷头、水流指示器、控制阀门、末端试水装置、管道和供水设施等组成。

系统的管道内充满有压水，一旦发生火灾，喷头动作后立即喷水。

（2）工作原理火灾发生的初期，建筑物的温度随之不断上升，当温度上升到以闭式喷头温感元件爆破或熔化脱落时，喷头即自动喷水灭火。

该系统结构简单，使用方便、可靠，便于施工，容易管理，灭火速度快，控火效率高，比较经济，适用范围广，占整个自动喷水灭火系统的75%以上，适合安装在能用水灭火的建筑物、构筑物内。

图5-2-1 湿式系统原理图（3）适用范围在环境温度不低于4℃、不高于70℃的建筑物和场所（不能用水扑救的建筑物和场所除外）都可以采用湿式系统。

该系统局部应用时，适用于室内最大净空高度不超过8m、总建筑面积不超过1000㎡的民用建筑中的轻危险级或中危险级Ⅰ级需要局部保护的区域。

（1）系统组成干式系统是报警阀后充满压力气体的灭火系统，系统由闭式喷头、管道系统、干式报警阀组和供水设施、补气装置等组成。
