自动喷水灭火系统由哪些部分组成

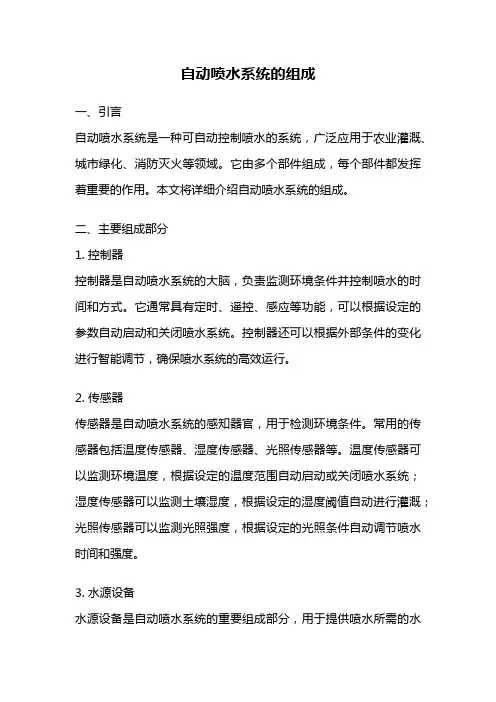

自动喷水系统的组成一、引言自动喷水系统是一种可自动控制喷水的系统，广泛应用于农业灌溉、城市绿化、消防灭火等领域。

它由多个部件组成，每个部件都发挥着重要的作用。

本文将详细介绍自动喷水系统的组成。

二、主要组成部分1. 控制器控制器是自动喷水系统的大脑，负责监测环境条件并控制喷水的时间和方式。

它通常具有定时、遥控、感应等功能，可以根据设定的参数自动启动和关闭喷水系统。

控制器还可以根据外部条件的变化进行智能调节，确保喷水系统的高效运行。

2. 传感器传感器是自动喷水系统的感知器官，用于检测环境条件。

常用的传感器包括温度传感器、湿度传感器、光照传感器等。

温度传感器可以监测环境温度，根据设定的温度范围自动启动或关闭喷水系统；湿度传感器可以监测土壤湿度，根据设定的湿度阈值自动进行灌溉；光照传感器可以监测光照强度，根据设定的光照条件自动调节喷水时间和强度。

3. 水源设备水源设备是自动喷水系统的重要组成部分，用于提供喷水所需的水源。

常见的水源设备包括水泵、水箱等。

水泵负责将水从水源抽取出来，并提供足够的水压供喷水系统使用；水箱用于存储水源，保证系统能够持续供水。

4. 喷头喷头是自动喷水系统的输出器，负责将水喷洒到目标区域。

喷头的种类繁多，常见的有旋转喷头、喷雾喷头等。

旋转喷头可以在一定范围内自动旋转，实现全方位的喷水；喷雾喷头可以将水雾化成雾状，适用于大面积的绿化灌溉。

5. 输水管道输水管道是自动喷水系统的输送通道，负责将水从水源输送到喷头。

输水管道需要具备一定的耐压和耐腐蚀能力，以确保系统的正常运行。

同时，为了节约水资源，输水管道还应具备一定的防漏功能，避免水资源的浪费。

6. 电源系统电源系统为自动喷水系统提供电力支持。

电源系统通常由电源适配器、电池等组成。

电源适配器将交流电转换为直流电，为系统的各个部件提供稳定的电压；电池可以在断电时维持系统的正常运行，确保喷水系统能够持续工作。

7. 控制阀门控制阀门用于控制水流的通断和流量大小。

目录【实务】自动喷水灭火系统 (2)第一节系统的分类与组成 (2)第二节系统的工作原理与适用范围 (6)第三节系统设计主要参数 (10)第四节系统主要组件及设置要求 (15)【综合】自动喷水灭火系统 (50)第一节系统构成 (50)第二节系统组件（设备）安装前检查 (52)第三节系统组件安装调试与检测验收 (57)第四节系统维护管理 (70)【实务】自动喷水灭火系统自动喷水灭火系统是由洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关）等组件，以及管道、供水设施组成，并能在发生火灾时喷水的自动灭火系统。

第一节系统的分类与组成图自动喷水灭火系统分类知识点：自动喷水灭火系统的分类与组成一、湿式自动喷水灭火系统在准工作状态下，管道内充满用于启动系统的有压水。

组成如图二、干式自动喷水灭火系统在准工作状态下，配水管道内充满用于启动系统的有压气体。

干式系统的启动原理与湿式系统相似，只是将传输喷头开放信号的介质，由有压水改为有压气体。

干式系统的组成如图三、预作用自动喷水灭火系统在准工作状态下，配水管道内不充水，由火灾报警系统自动开启雨淋阀后，转换为湿式系统。

预作用系统与湿式系统、干式系统的不同之处，在于系统采用雨淋阀，并配套设置火灾自动报警系统。

组成如图四、雨淋系统与前几种系统的不同之处在于，雨淋系统采用开式喷头，由雨淋阀控制喷水范围，由配套的火灾自动报警系统或传动管系统启动雨淋阀。

雨淋系统有电动、液动和气动控制方式，常用的电动和液动雨淋系统分别如图电动雨淋系统示意图液动雨淋系统示意图五、水幕系统水幕系统由开式洒水喷头或水幕喷头、雨淋报警阀组或感温雨淋阀、供水与配水管道、控制阀以及水流报警装置（水流指示器或压力开关）等组成，与前几种系统不同之处在于，水幕系统不具备直接灭火的能力，是用于挡烟阻火和冷却分隔物。

六、自动喷水—泡沫联用系统配置供给泡沫混合液的设备后，组成既可喷水又可以喷泡沫的自动喷水-泡沫联用灭火系统。

第一章自动喷水灭火系统的分类与组成学习要求通过本章学习，掌握自动喷水灭火系统的分类与组成、工作原理与适用范围以及选型原则；熟悉自动喷水灭火系统的组件及其设置要求，了解自动喷水灭火系统设置场所的火灾危险性等级分类和系统设计基本参数。

自动喷水灭火系统是由洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关）等组件，以及管道、供水设施组成，并能在发生火灾时喷水的自动灭火系统。

自动喷水灭火系统在保护人身和财产安全方面具有安全可靠、经济实用、灭火成功率高等优点，广泛应用于工业建筑和民用建筑。

第一小节第一节系统的分类与组成自动喷水灭火系统根据所使用喷头的型式，可分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类；根据系统的用途和配置状况，自动喷水灭火系统又分为湿式系统、干式系统、预作用系统、雨淋系统、水幕系统、自动喷水—泡沫联用系统等。

自动喷水灭火系统的分类见图3-3-1。

图3-3-1 自动喷水灭火系统分类图一、湿式自动喷水灭火系统湿式自动喷水灭火系统（以下简称湿式系统）由闭式喷头、湿式报警阀组、水流指示器或压力开关、供水与配水管道以及供水设施等组成，在准工作状态下，管道内充满用于启动系统的有压水。

湿式系统的组成如图3-3-2二、干式自动喷水灭火系统干式自动喷水灭火系统（以下简称干式系统）由闭式喷头、干式报警阀组、水流指示器或压力开关、供水与配水管道、充气设备以及供水设施等组成，在准工作状态下，配水管道内充满用于启动系统的有压气体。

干式系统的启动原理与湿式系统相似，只是将传输喷头开放信号的介质由有压水改为有压气体。

干式系统的组成如图3-3-3。

三、预作用自动喷水灭火系统预作用自动喷水灭火系统（以下简称预作用系统）由闭式喷头、雨淋阀组、水流报警装置、供水与配水管道、充气设备和供水设施等组成，在准工作状态下，配水管道内不充水，由火灾报警系统自动开启雨淋阀后，转换为湿式系统。

预作用系统与湿式系统、干式系统的不同之处在于系统采用雨淋阀，并配套设置火灾自动报警系统。

自动喷水灭火系统的组成
自动喷水灭火系统是一种常见的消防设备，它可以在火灾发生时自动启动，喷洒水雾或水流进行灭火。

这种系统由多个组成部分组成，下面我们来详细了解一下。

1. 水源系统
自动喷水灭火系统的水源可以是自来水、消防水池或消防水泵。

水源系统的作用是提供足够的水量和水压，以确保喷水灭火系统在火灾发生时能够正常工作。

2. 管道系统
管道系统是自动喷水灭火系统的核心部分，它由水管、喷头、阀门等组成。

水管负责输送水流，喷头则是将水流喷洒到火灾现场。

阀门则用于控制水流的开关。

3. 控制系统
控制系统是自动喷水灭火系统的大脑，它由控制器、传感器、报警器等组成。

控制器负责监测火灾情况，并根据预设的程序控制喷水灭火系统的启动和停止。

传感器则用于检测火灾的烟雾、温度等参数，报警器则用于发出警报。

4. 电源系统
电源系统是自动喷水灭火系统的能量来源，它由电池、电源线等组成。

在火灾发生时，电源系统可以为控制系统提供足够的电力，确保喷水灭火系统正常工作。

5. 辅助设备
辅助设备包括水泵、水箱、压力容器等。

水泵用于提高水压，水箱则用于储存水源，压力容器则用于储存压缩空气，以提高喷头的喷射力度。

以上就是自动喷水灭火系统的组成部分。

在实际应用中，不同的场所和需求会有不同的配置，但总体来说，这些组成部分都是必不可少的。

自动喷水灭火系统的优点是可以自动启动，无需人工干预，能够快速有效地灭火，减少火灾造成的损失。

因此，在建筑物、工厂、仓库等场所广泛应用。

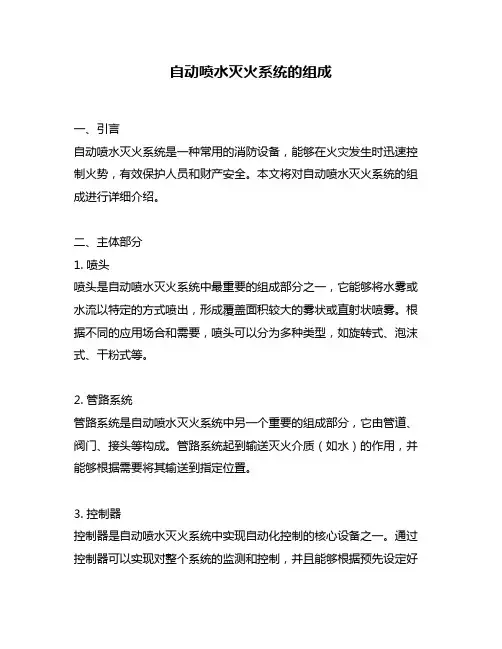

自动喷水灭火系统的组成一、引言自动喷水灭火系统是一种常用的消防设备，能够在火灾发生时迅速控制火势，有效保护人员和财产安全。

本文将对自动喷水灭火系统的组成进行详细介绍。

二、主体部分1. 喷头喷头是自动喷水灭火系统中最重要的组成部分之一，它能够将水雾或水流以特定的方式喷出，形成覆盖面积较大的雾状或直射状喷雾。

根据不同的应用场合和需要，喷头可以分为多种类型，如旋转式、泡沫式、干粉式等。

2. 管路系统管路系统是自动喷水灭火系统中另一个重要的组成部分，它由管道、阀门、接头等构成。

管路系统起到输送灭火介质（如水）的作用，并能够根据需要将其输送到指定位置。

3. 控制器控制器是自动喷水灭火系统中实现自动化控制的核心设备之一。

通过控制器可以实现对整个系统的监测和控制，并且能够根据预先设定好的参数进行自动化操作。

4. 气体灭火系统气体灭火系统是自动喷水灭火系统的一种重要补充，它能够在无法使用水进行灭火的情况下，利用特定的气体进行灭火。

与喷水灭火系统相比，气体灭火系统具有更快的反应速度和更广泛的适用范围。

5. 检测器检测器是自动喷水灭火系统中用于监测环境变化的设备之一。

通过检测器，可以实时监测温度、烟雾等环境参数，并在发现异常情况时及时启动自动喷水灭火系统。

6. 电源和备份电源电源和备份电源是自动喷水灭火系统中保证正常运行的关键设备之一。

在停电等情况下，备份电源能够维持整个系统的正常运行，确保消防安全。

三、总结以上就是自动喷水灭火系统的组成部分。

在实际应用中，不同类型和规模的自动喷水灭火系统可能会有所差异，但总体来说，其基本组成部分都是相似的。

了解这些组成部分对于消防工作人员和普通公众都非常重要，可以帮助我们更好地理解和使用自动喷水灭火系统，提高消防安全意识。

自动喷水灭火系统工作原理
自动喷水灭火系统一般由控制器、水源、管路和喷头组成。

其工作原理如下：
1. 感应器：自动喷水灭火系统通常配备有感应器，可根据烟雾、火焰、温度变化等信号来探测火灾的发生。

感应器可以是光电感应器、红外线感应器、温度感应器等。

2. 控制器：当感应器检测到火灾信号时，控制器会接收到信号，触发灭火系统的工作。

控制器通常会经过一段延迟时间后才启动喷水装置，以排除误报信号。

3. 水源：自动喷水灭火系统的水源通常是通过与城市供水系统相连或设置特殊的水箱和水泵实现。

水源会提供足够的水压和流量，以确保灭火系统的正常运行。

4. 管路：喷水系统的管路一般由耐高压、耐腐蚀的材料制成。

管路连接水源和喷头，通过压力将水送到喷头，以实现喷水灭火的目的。

5. 喷头：喷头是自动喷水灭火系统的关键部件。

它们通常设置在被保护区域的天花板或墙壁上，通过喷洒大量的水雾或水流来降低火灾的热量和熄灭火焰。

当控制器接收到火灾信号时，它会打开供水阀门，水源通过管路流向喷头。

喷头喷洒出的水雾或水流会降低火灾区域的温度，
控制火势的扩散，并最终将火灭灭。

此外，喷洒的水还可将有害气体稀释，减少烟雾和有毒气体对人体的危害。

自动喷水灭火系统
自动喷水灭火系统由洒水喷头、水流报警装置（水流指示器、压力开关）、报警阀组等组件，以及管道、供水设施组成；为便于正常使用、检修维护，通常还在系统中设置泄水阀（泄水口）、排气阀（排气口）和排污口；为控制因建筑高差较大造成的超压，通常采用分区供水或者在系统相应管段上安装减压阀，以控制管道静压；通常在系统相应管段上安装设置减压孔板或者节流管，以控制管道动压。

自动喷水灭火系统按照其洒水喷头的形式，分为闭式系统和开式系统
一、闭式自动喷水灭火系统构成
闭式自动喷水灭火系统按照系统的用途和组件配置，通常分为湿式系统、干式系统和预作用系统。

湿式自动喷水灭火系统构成实物图示
干式自动喷水灭火系统构成实物图示
预作用自动喷水灭火系统构成实物图示
二、开式自动喷水灭火系统
开式自动喷水灭火系统按照系统用途和组件配置，通常分为雨淋系统和水幕系统，其系统实物构成如图所示。

雨淋报警阀启动装置通常采用电动系统、液动或者气动系统等；电动系统由火灾探测器、电磁阀和联动控制系统组成，液动或者气动系统由充水或者充气的传动管、闭式喷头、压力开关等组成。

开式自动喷水灭火系统构成实物图示
火灾自动报警系统
略：
防排烟系统
防火阀:
常开，70℃、150℃或者280℃关闭，一般安装在风管穿越防火墙和结构变形缝处，起火灾控制作用，可以设置输出电讯号，温度超过70℃、150℃或者280℃时阀门关闭，联动送（补）风机关闭。

消防给水系统
气体灭火系统
消火栓系统
应急照明和疏散指示系统
防火门系统
防火卷帘系统。

第三章自动喷水灭火系统学习要求通过本章学习，掌握自动喷水灭火系统的分类、组成与工作原理以及适用范围、选型原则，熟悉自动喷水灭火系统的组件及其设置要求，了解自动喷水灭火系统设置场所的火灾危险性等级分类和系统设计基本参数。

自动喷水灭火系统是由洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关）等组件，以及管道、供水设施组成，并能在发生火灾时喷水的自动灭火系统。

自动喷水灭火系统在保护人身和财产安全方面具有安全可靠、经济实用、灭火成功率高等优点，广泛应用于工业建筑和民用建筑。

第一节系统的分类与组成自动喷水灭火系统根据所使用喷头的型式，分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类；根据系统的用途和配置状况，自动喷水灭火系统又分为湿式系统、干式系统、雨淋系统、水幕系统、自动喷水—泡沫联用系统等。

自动喷水灭火系统的分类见图3-3-1。

3-3-1 自动喷水灭火系统分类图一、湿式自动喷水灭火系统湿式自动喷水灭火系统（以下简称湿式系统）由闭式喷头、湿式报警阀组、水流指示器或压力开关、供水与配水管道以及供水设施等组成，在准工作状态时管道内充满用于启动系统的有压水。

湿式系统的组成如图3-3-2。

图3-3-2 湿式系统示意图二、干式自动喷水灭火系统干式自动喷水灭火系统（以下简称干式系统）由闭式喷头、干式报警阀组、水流指示器或压力开关、供水与配水管道、充气设备以及供水设施等组成，在准工作状态时配水管道内充满用于启动系统的有压气体。

干式系统的启动原理与湿式系统相似，只是将传输喷头开放信号的介质，由有压水改为有压气体。

干式系统的组成如图3-3-3。

图3-3-3 干式系统示意图三、预作用自动喷水灭火系统预作用自动喷水灭火系统（以下简称预作用系统）由闭式喷头、雨淋阀组、水流报警装置、供水与配水管道、充气设备和供水设施等组成，在准工作状态时配水管道内不充水，由火灾报警系统自动开启雨淋阀后，转换为湿式系统。

预作用系统与湿式系统、干式系统的不同之处，在于系统采用雨淋阀，并配套设置火灾自动报警系统。

自动喷淋灭火系统第五章自动喷水灭火系统5.1系统组成自动灭火系统是一种在发生火灾时，能自动打开喷头喷水灭火并同时发出火警信号的消防灭火设施，系统在火灾发生后能通过各种方式自动开启，并能同时通过加压设备将水送入管网维持喷头洒水灭火一定时间。

该系统是当今世界上公认的最为有效、应用最广泛的自救灭火设施，具有安全可靠、经济实用、灭火成功率高等优点。

自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关）等组件，以及管道、供水设施组成。

5.2系统分类及其工作原理自动喷水灭火系统的分类根据被保护现场所需的气象条件、对被保护场所的保护目的、可燃物类别和火灾燃烧特性、空间环境和喷头特性等因素综合确定。

常用的自动喷水灭火系统可分为闭式自动喷水灭火系统和开式自动喷水灭火系统。

闭式自动喷水灭火系统可分为：湿式系统、干式系统、预作用系统等，是采用带温感释放器的闭式洒水喷头的自动喷水灭火系统，失火时热气流融化喷头的温感释放器而进行洒水灭火。

（1）系统组成湿式系统由湿式报警阀组、闭式喷头、水流指示器、控制阀门、末端试水装置、管道和供水设施等组成。

系统的管道内充满有压水，一旦发生火灾，喷头动作后立即喷水。

（2）工作原理火灾发生的初期，建筑物的温度随之不断上升，当温度上升到以闭式喷头温感元件爆破或熔化脱落时，喷头即自动喷水灭火。

该系统结构简单，使用方便、可靠，便于施工，容易管理，灭火速度快，控火效率高，比较经济，适用范围广，占整个自动喷水灭火系统的75%以上，适合安装在能用水灭火的建筑物、构筑物内。

图5-2-1 湿式系统原理图（3）适用范围在环境温度不低于4℃、不高于70℃的建筑物和场所（不能用水扑救的建筑物和场所除外）都可以采用湿式系统。

该系统局部应用时，适用于室内最大净空高度不超过8m、总建筑面积不超过1000㎡的民用建筑中的轻危险级或中危险级Ⅰ级需要局部保护的区域。

（1）系统组成干式系统是报警阀后充满压力气体的灭火系统，系统由闭式喷头、管道系统、干式报警阀组和供水设施、补气装置等组成。

喷淋灭火系统的组成
1. 水源，喷淋灭火系统的水源可以是城市自来水、水箱或者水泵，确保在发生火灾时能够提供足够的水压和水量。

2. 喷头，喷头是喷淋灭火系统中最关键的部分，它们被安装在需要保护的区域，当火灾发生时会自动喷射水雾或水流进行灭火。

3. 管道系统，管道系统负责输送水源到喷头，通常由耐腐蚀的金属或者塑料制成，确保在火灾发生时能够稳定输送水源。

4. 阀门和控制装置，阀门和控制装置用于控制喷淋系统的启动和停止，可以手动或自动操作，确保系统在需要时能够及时响应火灾。

5. 压力罐，压力罐通常用于提供额外的压力，以确保水源能够迅速到达喷头并形成有效的喷雾或水流。

6. 报警系统，喷淋灭火系统通常与火灾报警系统相连，一旦火灾发生，系统会自动启动并触发报警，提醒人们及时疏散。

总的来说，喷淋灭火系统的组成部分相互配合，确保在火灾发生时能够及时、有效地进行灭火和控制，保护人们的生命和财产安全。

它是现代建筑中不可或缺的重要设备，对于防火安全起着至关重要的作用。
