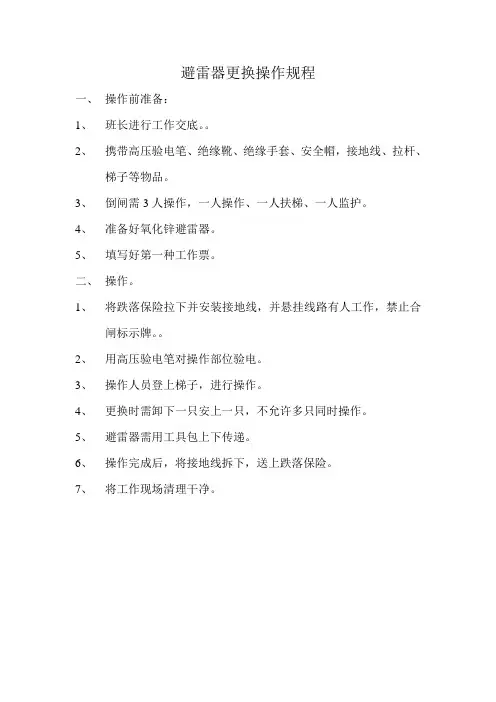

避雷器更换操作规程
一、操作前准备：
1、班长进行工作交底。
2、携带高压验电笔、绝缘靴、绝缘手套、安全帽，接地线、拉杆、
梯子等物品。
3、倒闸需3人操作，一人操作、一人扶梯、一人监护。
4、准备好氧化锌避雷器。
5、填写好第一种工作票。
二、操作。
1、将跌落保险拉下并安装接地线，并悬挂线路有人工作，禁止合
闸标示牌。
2、用高压验电笔对操作部位验电。
3、操作人员登上梯子，进行操作。
4、更换时需卸下一只安上一只，不允许多只同时操作。
5、避雷器需用工具包上下传递。
6、操作完成后，将接地线拆下，送上跌落保险。
7、将工作现场清理干净。

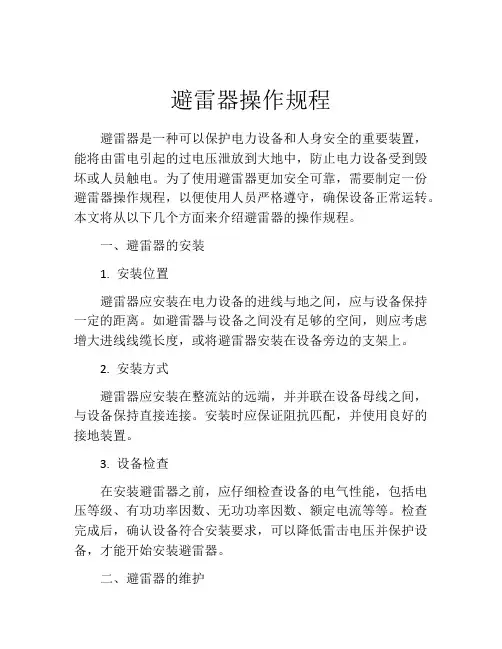

避雷器操作规程避雷器是一种可以保护电力设备和人身安全的重要装置，能将由雷电引起的过电压泄放到大地中，防止电力设备受到毁坏或人员触电。
为了使用避雷器更加安全可靠，需要制定一份避雷器操作规程，以便使用人员严格遵守，确保设备正常运转。
本文将从以下几个方面来介绍避雷器的操作规程。
一、避雷器的安装1. 安装位置避雷器应安装在电力设备的进线与地之间，应与设备保持一定的距离。
如避雷器与设备之间没有足够的空间，则应考虑增大进线线缆长度，或将避雷器安装在设备旁边的支架上。
2. 安装方式避雷器应安装在整流站的远端，并并联在设备母线之间，与设备保持直接连接。
安装时应保证阻抗匹配，并使用良好的接地装置。
3. 设备检查在安装避雷器之前，应仔细检查设备的电气性能，包括电压等级、有功功率因数、无功功率因数、额定电流等等。
检查完成后，确认设备符合安装要求，可以降低雷击电压并保护设备，才能开始安装避雷器。
二、避雷器的维护1. 检查周期避雷器应按照使用频率和环境条件来制定检查周期，一般情况下，在环境条件较差的地方，使用频率较高的避雷器应进行更加频繁的检查和维护。
具体周期需结合实际情况而定，一般为3个月至半年一次。
2. 维护内容避雷器的维护工作包括清洁、检查和更换。
清洁工作应进行定期而彻底的清理，避免灰尘和污垢附着在避雷器表面，影响避雷器的使用寿命。
检查工作应检查避雷器的外观和内部情况，排查可能存在的损坏和老化问题，及时处理。
如果避雷器的保护件有损坏或者失效，则应立即更换，以保证避雷器的良好运转。
三、避雷器的使用注意事项1. 避雷器的保护区域避雷器的保护区域应该严格标明，在这个范围内任何物体都不应该堆放或阻挡。
在避雷器的正常工作过程中，避雷器将会把大量的电流引向地面，防止设备电池冲击波的影响，因此避雷器周围应该保持一定的距离，并保持通风好，避免设备过热。
2. 避雷器的检查为了保证设备运行的安全性和稳定性，应定期检查避雷器的操作情况，以了解其性能是否正常，如出现问题应及时处理。
更换避雷器作业流程更换10kV配电变压器台区避雷器标准作业流程序号内容标准参照依据1批准工作、接受检修任务检修班组根据设备电压等级向主管部门办理批准工作手续，并接受检修任务。
主管部门应以书面形式批准工作。
2申请停电由变压器运行管理部门或检修班组向变压器运行管理部门申请停电，办理停电申请手续。
3通知用户检修日期确定后，由用户管理部门提前7天将具体停电时间通知用户，并做好记录。
“十项承诺”4填写签发工作票由工作票签发人或工作负责人填写“电力线路第一种工作票（配电变压器台区工作专用票）”，经工作票签发人审批签字、工作负责人审核认可并签字后，一份留存工作票签发人或工作许可人处，另一份应提前交给工作负责人。
5召开班前会《电业安全工作规程》6.26准备材料设备工器具《电业安全工作规程》2.34.27出发前检查序号内容标准参照依据8停电操作与许可工作（1）、到达现场后，工作负责人核对线路双重名称及杆号、核对变压器台区名称，确认无误后，通知现场工作许可人（变压器运行部门人员或本班组人员）停电并布置现场安全措施。
（2）、工作许可人接到工作负责人通知后，通知操作人按照已填写的“配电变压器台区停送电操作程序卡片”所列顺序进行停电操作，监护人监护。
（3）、上述停电操作完成后，工作许可人向工作负责人下达许可工作命令。
9宣读工作票工作负责人在接到工作许可人许可工作的命令后，列队宣读工作票。
（1）、交代停电范围及保留带电设备和带电部位，明确危险点及控制措施，补充其它安全注意事项。
（2）、明确工作任务、提出工艺质量要求，明确专责监护人的监护范围和被监护人及其安全责任。
（3）、现场提问1-2名作业人员，确认所有作业人员都清楚安全措施、明白工作内容后，所有作业人员在工作票上签名。
（4）、工作负责人下令开始工作。
《电业安全工作规程》2.44.2.410更换避雷器（1）、登杆前检查（三确认）：①、作业人员核对线路名称及杆号、台区名称，确认无误后方可登杆。

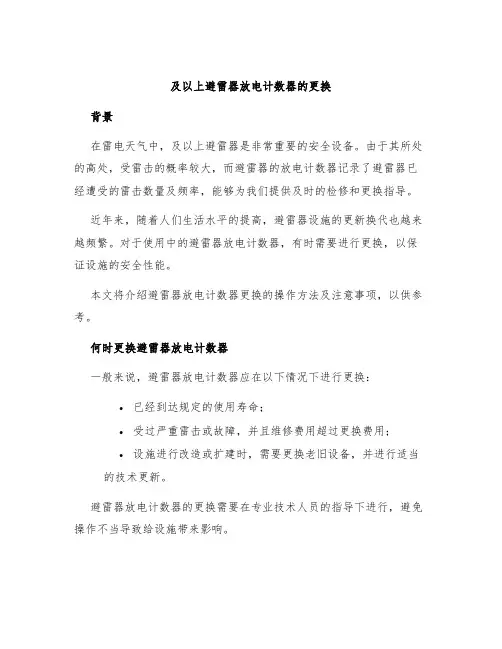

及以上避雷器放电计数器的更换背景在雷电天气中，及以上避雷器是非常重要的安全设备。
由于其所处的高处，受雷击的概率较大，而避雷器的放电计数器记录了避雷器已经遭受的雷击数量及频率，能够为我们提供及时的检修和更换指导。
近年来，随着人们生活水平的提高，避雷器设施的更新换代也越来越频繁。
对于使用中的避雷器放电计数器，有时需要进行更换，以保证设施的安全性能。
本文将介绍避雷器放电计数器更换的操作方法及注意事项，以供参考。
何时更换避雷器放电计数器一般来说，避雷器放电计数器应在以下情况下进行更换：•已经到达规定的使用寿命；•受过严重雷击或故障，并且维修费用超过更换费用；•设施进行改造或扩建时，需要更换老旧设备，并进行适当的技术更新。
避雷器放电计数器的更换需要在专业技术人员的指导下进行，避免操作不当导致给设施带来影响。
更换避雷器放电计数器的操作步骤预备工作更换避雷器放电计数器需要准备以下工具：•绝缘手套；•绝缘刀具；•扳手；•测量仪器（万用表、电压表等）；•更换的避雷器放电计数器。
在更换之前，需要关闭避雷装置，查看电压表上的读数。
在正常情况下，读数应该是0。
从电表上断开高压拴口，并将更换的避雷器放电计数器与之连接。
在更换前，还需要清理设备和周边的脏物，确保环境整洁，便于检查和观察。
检查避雷器讯号检查避雷器讯号是更换避雷器放电计数器的第一步。
正确的讯号记录是保证更换成功的基础。
在检查时，需要使用万用表，将它连接上避雷器放电计数器上的接线处。
然后观察讯号是否合适，并记录下合适的讯号。
拆卸避雷器放电计数器拆卸避雷器放电计数器是更换避雷器放电计数器的第二步。
在拆卸时，请使用断电器将高压拴口从设备上拆下，并切断高压线。
更换之前，请在拆卸之前检查设备是否停止工作。
然后，使用扳手拧下拴紧螺丝，拆下旧避雷器。
在拆卸过程中，请注意不要将手触摸到高压线上，以免遭受电击。
安装新避雷器放电计数器当拆下原设备后，请先检查新的避雷器放电计数器是否符合规格。
带电更换避雷器作业指导书
3.1 适用范围
本作业指导书适用于配电线路线路带电更换避雷器。
本作业指导书包含了带电作业工序、工艺质量记录卡。
3.2 规范性引用文件
下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
3.2.1《电业安全工作规程》﹝电力线路部分﹞（DL409-1991）
3.2.2《带电作业技术管理制度》（国家电网公司1997）
3.2.3《带电作业操作导则》（国家电网公司1997）
3.2.4《配电线路带电作业技术导则》GB/T 18857-2003
3.2.5《架空配电线路及设备运行规程》SD 292-88
3.3 天气及作业现场要求
3.3.1带电作业工作应在良好天气下进行。
如遇雷、雨、雪、雾天气不得进行带电作业。
风力大于5级
1。
矸井35KV站6KV II段PT 避雷器更换方案一、安装概况：
矸井35KV站6KV II段PT 避雷器现为阀式，为提高6KV II 段母线的防雷及防止过电压保护能力，现更换为HY5WZ-7.6/27氧化锌避雷器。
二、安装方案：
现矸井35KV站6KV II段PT 避雷器使用铁箍将避雷器固定，无底座。
现使用的氧化锌避雷器HY5WZ-7.6/27需使用底座固定。
用50*50角铁焊一底座，打眼与PT手车上钢板固定，将避雷器安装至底座，另使用接地铝排将三相避雷连接并接地。
底座附图如下：
三、安装步骤：
1）准备材料、工具，将避雷器底座焊好并防腐。
2）将6KV I、II段PT在综合测控装置上并联后，将6KV II 段PT手车拉出柜外。
3）拆除原阀式避雷器，安装新氧化锌避雷器HY5WZ-7.6/27，并测量安全距离（≥10cm）合格，经接地铝排接地后投入使用。
供电分公司成庄工区
矸井35KV站6KV II段PT 避雷器更换方案
负责人：
生产负责人：
安全负责人：
党群负责人：
技术员：
编制人：赵晋松
编制时间：2009.06.01
单位：成庄工区。
编号：SM/X07-001
更换10KV避雷器（跌落开关）
标准化作业指导书
编制单位：审批单位：
编写：生技部：
审核：安监部：
批准：总工（副总）：
作业负责人：
计划作业日期年月日时至年月日时
实际作业日期年月日时至年月日时
1 适用范围
本作业指导书用于更换10KV避雷器（跌落开关）工作。
2 引用标准
国家电网安监[2005]83号电力安全工作规程（变电站和发电厂电气部分）国家电网安监[2005]83号电力安全工作规程（电力线路部分）
国家电网安监[2005]145号电力生产事故调查规程
国家电网总[2003]407号安全生产工作规定
《国家电网公司电力建设安全工作规程》（架空电力线路部分）（试行）
2.6 DL/T572-1995《电力变压器运行规程》
3 标准化作业流程图
4、勘察单
现场勘察单
5、工序、工艺卡（一）
工序、工艺卡（二）
6、工器具、材料准备
工器具指导卡
确认人：
材料指导卡
确认人：
7、执行情况评估表。

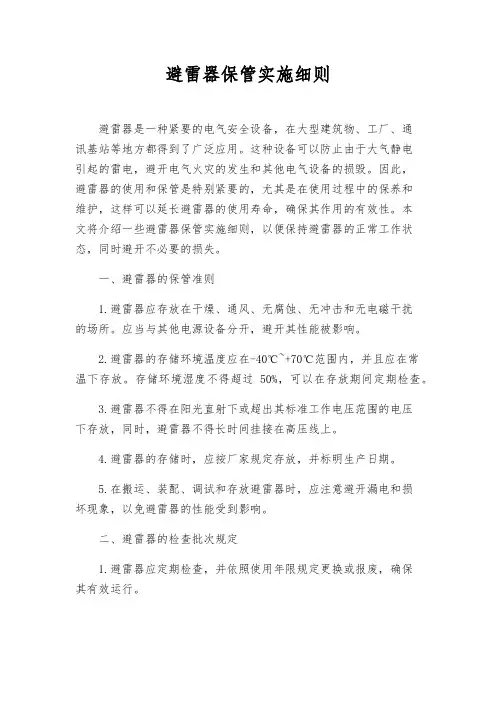

避雷器保管实施细则避雷器是一种紧要的电气安全设备，在大型建筑物、工厂、通讯基站等地方都得到了广泛应用。
这种设备可以防止由于大气静电引起的雷电，避开电气火灾的发生和其他电气设备的损毁。
因此，避雷器的使用和保管是特别紧要的，尤其是在使用过程中的保养和维护，这样可以延长避雷器的使用寿命，确保其作用的有效性。
本文将介绍一些避雷器保管实施细则，以便保持避雷器的正常工作状态，同时避开不必要的损失。
一、避雷器的保管准则1.避雷器应存放在干燥、通风、无腐蚀、无冲击和无电磁干扰的场所。
应当与其他电源设备分开，避开其性能被影响。
2.避雷器的存储环境温度应在-40℃~+70℃范围内，并且应在常温下存放。
存储环境湿度不得超过50%，可以在存放期间定期检查。
3.避雷器不得在阳光直射下或超出其标准工作电压范围的电压下存放，同时，避雷器不得长时间挂接在高压线上。
4.避雷器的存储时，应按厂家规定存放，并标明生产日期。
5.在搬运、装配、调试和存放避雷器时，应注意避开漏电和损坏现象，以免避雷器的性能受到影响。
二、避雷器的检查批次规定1.避雷器应定期检查，并依照使用年限规定更换或报废，确保其有效运行。
2.避雷器的检查批次可以依据其使用级别和电气设备的运行情形来确定，一般建议：在避雷器使用期内，按季度、半年或几年为一个检查批次，以便适时发觉和解决问题。
3.对于避雷器提前失效的，应尽早更换避雷器，防止因此导致安全事故的发生。
三、避雷器的更换规定1.当避雷器达到其使用寿命或发生故障时，应立刻停止使用，并更换新的避雷器。
2.当安装新的避雷器时，应注意其与四周的电气设备的匹配性，并检查冲击电流容量和冲击电压容量是否符合要求，以确保其正常工作。
3.更换后的避雷器需要依照规定进行检查，更新使用记录，并将更新结果适时通知相关人员。
四、避雷器的维护1.避雷器使用前，在停电状态下应进行检查和试验，确认无故障后再进行使用。
2.避雷器使用期间，应定期检查其性能和状态，并依据需要进行清洗和保养，以确保其使用寿命和正常工作。
四合院高压电线杆更换避雷器方案及措施（一）在9月2日的供电专项检查中发现我矿四合院高压电线杆上的避雷器一个开裂、一个不完整、一个缺失的现象。
避雷器的损坏会给我矿的供电带来极大的隐患，如出现短路、漏电等现象有会引起越级跳闸，造成全矿停电。
我矿即将面临公司供电专项检查及三季度本安达标验收，此项隐患属罚款项目更是直接扣分项目。
为顺利通过公司检查及本安达标验收，机运队特申请更换避雷器，申请停电时间：9月8日11时30分至12时30分。
由于停电范围较大（办公楼、宿舍楼、食堂等），所以特制定了如下方案及安全措施。
一、更换方案1、在地面变电所办停电工作票。
2、停电前通知矿调度室即将停电。
2、停电后通知现场作业人员开始作业。
3、作业人员使用爬杆工具，爬杆至避雷器附近便于作业的位置。
4、用高压验电器检验确无电源后，进行放电。
5、开始作业，用扳手将原损坏避雷器拆掉，然后将新避雷器进行安装。
6、更换作业结束后，作业人员下杆。
7、通知地面变电所送电，恢复生活区正常供电。
二、安全措施1、参与此次作业人员必须熟悉此工艺流程及安全措施。
2、停电前矿调度室要及时向通知停电部门即将停电，并要求其做好停电准备。
3、变电所人员停电后在未接到现场负责人确认送电的通知前不得私自送电。
4、作业开始前要对作业过程进行危险源辨识，检查爬杆工具是否完好，不完好不作业。
5、开始作业前，作业人员要严格按要求进行验电、放电。
6、作业现场必须有一名监护人员监护作业全过程，如出现意外及时通知矿调度室。
7、作业结束后对作业结果进行检查，发现异常要及时处理。
8、确认现场设备无异常后，通知变电所送电。
9、在选煤车间、主皮带、石门皮带安排一名人员待命，如出现检修超时或其他意外情况不能及时送电即将影像生产的情况下，组织人员将集控控制的设备转换到就地状态，开机生产。
10、如若检修中出现意外跳闸，在恢复供电过程中，按先保障安全生产供电、后保障生活供电的原则依次恢复供电。
输电线路的避雷器维护与更换在现代社会中，电力已经成为人们生活和工业生产中不可或缺的一部分。
而输电线路作为电力传输的重要通道，也承载着巨大的安全责任。
在电力传输过程中，遭受雷击是不可避免的风险，因此，安装避雷器成为必要的措施之一。
1. 避雷器的作用避雷器是一种用于保护电力设备以及人身安全的装置。
它的主要作用是在雷电或过电压冲击时，将过电压导引到地，以保护正常运行的设备免受损坏。
通过消除或限制过电压，避雷器可以有效地保护输电线路、变电站等电力设备。
2. 避雷器的维护为确保避雷器的正常运行，维护工作至关重要。
以下是几点避雷器维护的注意事项：a. 定期检查：定期检查避雷器的外观和连接情况，确保避雷器处于良好的工作状态。
同时，还应检查避雷器引下线和接地装置的连接情况是否正常。
b. 清理杂物：避雷器周围的杂物会对其产生负面影响，因此需要定期清理，防止杂物的积累对避雷器的性能造成损害。
c. 避雷器测试：定期对避雷器进行测试，检测其电气性能是否正常。
测试包括测量避雷器的接地电阻、电气导通性等参数，确保避雷器能够正常工作。
d. 替换老化避雷器：避雷器具有使用寿命，一旦超过寿命，就需要及时更换。
因此，在维护中，要关注避雷器的寿命，并根据实际情况进行更换。
3. 避雷器的更换避雷器的更换需要遵循一定的操作流程和注意事项：a. 定期评估：对现有避雷器进行定期评估，判断其是否需要更换。
评估应包括避雷器的外观、电气性能测试以及使用年限等因素。
b. 停电作业：在更换避雷器时，需要进行停电作业，确保操作安全。
在停电作业前，务必通知相关部门和用户，确保对其他设备和用户产生最小影响。
c. 拆卸与更换：根据避雷器维护规程，拆卸老化或故障的避雷器，并安装新的避雷器。
在操作过程中应注意操作规范，保证安全。
d. 新旧避雷器配合：更换避雷器后，新旧避雷器需要一定时间的配合，以确保系统的稳定运行。
在配合期间，应密切关注避雷器的工作状态，确保其正常工作。
避雷器保管实施细则引言：避雷器作为一种重要的电气设备，具有保护电器设备免受雷击的作用。
为了确保避雷器的有效使用和保管，制定了避雷器保管实施细则。
本文将从五个大点来详细阐述避雷器保管实施细则。
正文：1. 避雷器的存放位置1.1 室内存放1.1.1 避雷器应放置在通风良好的室内，远离易燃物品和腐蚀性物质。
1.1.2 避雷器应与其他电器设备保持一定的距离，避免相互干扰。
1.1.3 避雷器应放置在干燥、无尘、无腐蚀性气体的环境中，以减少避雷器的损坏。
1.2 室外存放1.2.1 避雷器应放置在防水、防尘、防腐蚀的箱体中，以保护避雷器免受恶劣天气的影响。
1.2.2 避雷器箱体应设置在易于观察和维护的位置，方便进行检查和维修。
1.2.3 避雷器箱体应放置在远离人员活动区域的位置，以确保人员的安全。
2. 避雷器的检查和维护2.1 定期检查2.1.1 避雷器应定期进行外观检查，检查是否有损坏、老化或腐蚀现象。
2.1.2 避雷器应定期进行电气性能测试，确保其正常工作。
2.1.3 避雷器应定期进行绝缘电阻测试，以确保其绝缘性能良好。
2.2 维护措施2.2.1 避雷器的接地装置应保持良好的接地电阻，确保避雷器的正常工作。
2.2.2 避雷器的绝缘子应定期清洗和检查，以防止污秽和损坏。
2.2.3 避雷器的连接螺栓应定期检查紧固情况，确保其稳固可靠。
3. 避雷器的更换3.1 使用寿命3.1.1 避雷器的使用寿命一般为10年，超过寿命的避雷器应及时更换。
3.1.2 避雷器在遭受雷击后，应立即更换，因为避雷器的击穿电压可能会发生变化。
3.2 更换标准3.2.1 避雷器的更换应符合国家相关标准和规定。
3.2.2 更换的避雷器应具有相同或更好的技术性能。
4. 避雷器的标识和记录4.1 标识4.1.1 避雷器应在明显位置贴上标识，标明其型号、额定电压和生产日期等信息。
4.1.2 避雷器的箱体应标明其存放位置和责任人等信息。
4.2 记录4.2.1 避雷器的使用、检查、维护和更换情况应进行详细记录。
避雷器更换作业指导书
1．标准化作业流程图
变电检修标准化作业流程
2．范围
本作业指导书针对XXX变电所XXXkV避雷器更换⼯作（避雷器新装、维护及绝试⼯作参照本作业指导书执⾏）。
3．引⽤⽂件《电业安全⼯作规程（热⼒和机械部分）》⽔电部1978年颁
《电业安全⼯作规程（发电⼚和变电所电⽓部分）》 DL 408-91
《变电所管理规范（试⾏）》辽电⽣（2004）101号
《电⽓装置安装⼯程⾼压电器施⼯及验收规范》 GBJ 147-90
4．准备阶段
4.1准备⼯作安排
XXX变电所XXXkV避雷器更换准备⼯作安排
4.2作业⼈员要求
XXX变电所XXXkV避雷器更换作业⼈员要求
4.3⼯器具
XXX变电所XXXkV避雷器更换⼯器具
4.4备品备件及材料
XXX变电所XXXkV避雷器更换备品备件及材料
4.5定置图及围栏图
XXX 变电所XXXkV 避雷器更换作业定置图及围栏图
4.6危险点分析及安全控制措施
XXX 变电所XXXkV 避雷器更换作业危险点分析及安全控制措施
4.7⼈员分⼯
XXX变电所XXXkV避雷器更换作业⼈员分⼯
5．设备检修流程图
XXX变电所XXXkV避雷器更换设备检修流程图
6．作业程序及作业标准6．1开⼯
6．2检修电源的使⽤
6．3动⽕
6．4检修内容及⼯艺标准
XXX变电所XXXkV避雷器更换检修内容及⼯艺标准
6．5竣⼯
XXX变电所XXXkV避雷器更换竣⼯
7．验收
XXX变电所XXXkV避雷器更换验收
8．作业指导书执⾏情况评估。

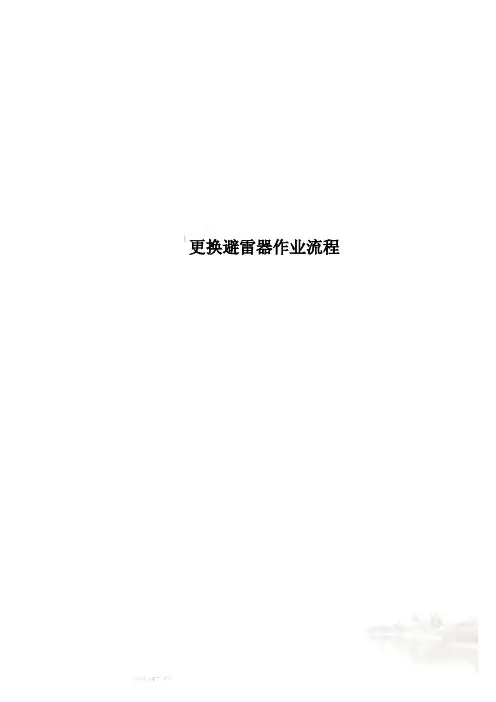

更换避雷器作业流程————————————————————————————————作者：————————————————————————————————日期：2更换10kV配电变压器台区避雷器标准作业流程序号内容标准参照依据1批准工作、接受检修任务检修班组根据设备电压等级向主管部门办理批准工作手续，并接受检修任务。
主管部门应以书面形式批准工作。
2申请停电由变压器运行管理部门或检修班组向变压器运行管理部门申请停电，办理停电申请手续。
3通知用户检修日期确定后，由用户管理部门提前7天将具体停电时间通知用户，并做好记录。
“十项承诺”4填写签发工作票由工作票签发人或工作负责人填写“电力线路第一种工作票（配电变压器台区工作专用票）”，经工作票签发人审批签字、工作负责人审核认可并签字后，一份留存工作票签发人或工作许可人处，另一份应提前交给工作负责人。
5召开班前会施工作业开始前，由现场工作负责人召开全体检修人员会议，进行技术交底和安全交底，分配工作任务。
（1）、技术交底：由现场工作负责人向全体检修人员交代检修方案、检修工艺质量要求、作业注意事项。
（2）、安全交底：由现场工作负责人向全体检修人员交代检修作业危险点及控制措施，该项工作主要的危险点及可控措施是：①、防触电伤害：A.作业人员与带电部位保持最小0.7m的安全距离，并设专人监护。
B.严防误登、误操作，控制措施：登杆前核对线路双重名称及杆号、台区名称，确认无误后方可登杆，设专人监护以防误登、误操作。
②、防高空坠落：控制措施：A.作业人员登杆前，检查登杆工具是否安全可靠，确认无误后方可登杆；B.作业人员登杆时做到：“脚踩稳、手扒牢、一步一步慢登高，到达位置第一要，安全皮带系牢靠”；C.安全带应系在牢固可靠的构件上，如转换工作《电业安全工作规程》6.23位置时，应重新系好安全带。
③、防高空坠物伤人：控制措施：A.地勤人员尽量避免停留在杆下。
B.地勤人员戴好安全帽。
配电技能竞赛任务书
一、任务是名称
完成10kV变台的检修工作
二、适用岗位
配电线路检修班长、技术专责、专责工和操作工
三、具体任务
完成10kV变台高压侧A相避雷器的更换
四、工作规范及要求
1、参赛人员对保证安全的组织措施和技术措施需十分清楚，本模块主要考查的是参赛人员对该模块的作业流程是否规范，其中包括工具的选用、工作票的填写、变台开关的拉合闸顺序以及挂、拆接地线的要求等；
2、正确选择、检查和使用工具材料；
3、若安全工具选用不合格，立即终止考核，成绩记为0分；
4、若在登杆过程中出现不安全现象（登杆动作生疏、体力不支等），或杆上操作不能正确使用安全带，立即终止考核，成绩由评审组研究决定；
5、若杆上操作的站位不安全，已有触电危险，立即终止考核，成绩记为0分；
6、验电、挂接地线时不能出现“违规”动作；
7、若有严重违规（未安装接地端即开始登杆、先验上层导线、接地线长时间与人体接触、先拆接地线下端等），立即终止考核，成绩记为0分；
8、杆上操作的站位能满足操作需求，操作动作轻松流畅；
9、杆上操作不能有任何东西坠落。
五、时间要求
本模块操作时间为60分钟。
