更换避雷器作业流程

避雷器安装作业指导书一、任务概述本作业是指导安装人员正确高效地进行避雷器的安装工作。

避雷器是一种用于保护建筑物及其设备免受雷电侵害的重要设备，正确安装避雷器是保障建筑物和人员安全的关键环节。

二、任务要求1. 确定避雷器安装位置：根据建筑实际情况以及设计要求，确定避雷器的安装位置。

通常情况下，避雷器应位于建筑物屋顶，且距离屋顶边缘和附近高物体不小于1米。

2. 安装避雷器导线：根据设计要求和现场条件，选择合适的材料和规格的导线，并将其安装在避雷器的顶部。

3. 安装避雷接地线：通过选择合适的接地点，安装避雷接地线，并确保其与避雷器导线连接稳固可靠。

4. 检查避雷器安装：在完成避雷器安装后，对其进行检查，确保安装的稳固可靠，导线和接地线没有断裂或破损。

5. 清理现场：在完成避雷器安装后，清理现场，并确保安装过程中产生的垃圾和废料妥善处理。

三、安装步骤及要点1. 准备工作1.1. 确定安装位置：根据建筑物的设计图纸以及实际情况，确定避雷器的安装位置。

一般情况下，避雷器应位于建筑物屋顶，并要离边缘和附近高物体一定距离。

1.2. 确定导线和接地线材料：根据设计要求和施工条件，选择合适的导线和接地线材料。

2. 安装避雷器导线2.1. 安装导线卡夹：根据导线材料的规格，选择合适的导线卡夹，并将其安装在避雷器的顶部。

2.2. 安装导线：将导线端部插入导线卡夹中，并确保插入牢固。

然后将导线从避雷器顶部垂直向下拉直，并确保没有明显的弯曲或扭转。

2.3. 固定导线：使用合适的固定夹将导线固定在建筑物结构上，确保导线的拉力适中。

3. 安装避雷接地线3.1. 确定接地点：根据设计要求，选择合适的接地点，一般情况下，接地点应位于建筑物的基础深处，并与避雷器导线相连接。

3.2. 安装接地线：根据接地点的位置和现场条件，确定接地线的长度，并将接地线连接到接地点。

确保接地线与接地点之间的连接牢固可靠。

3.3. 固定接地线：使用合适的固定夹将接地线固定在建筑物结构上，并确保其始终保持直立状态。

避雷器施工方案作业方案引言概述：避雷器作为一种重要的电力设备，广泛应用于各种建造物和设施中，用于保护电力设备和人员免受雷击的危害。

为了确保避雷器的施工质量和效果，制定一份科学合理的施工方案和作业方案是非常重要的。

本文将详细介绍避雷器施工方案作业方案的五个部份。

一、材料准备1.1 避雷器选型：根据实际工程需求和雷电环境条件，选择适合的避雷器型号和规格。

1.2 避雷器安装配件：准备好避雷器的安装配件，包括支架、导线、接地装置等。

1.3 避雷器施工工具：准备好必要的施工工具，如螺丝刀、扳手、电钻等，以确保施工的顺利进行。

二、施工准备2.1 现场勘察：对待安装避雷器的建造物或者设施进行现场勘察，了解建造物的结构和环境条件，确定避雷器的安装位置。

2.2 安全措施：在施工前，要做好安全防护工作，确保施工人员的人身安全，如佩戴好安全帽、防护眼镜等。

2.3 施工计划：制定施工计划，明确施工的步骤和时间安排，确保施工的有序进行。

三、避雷器安装3.1 安装支架：根据避雷器的安装位置和建造物的结构，安装好支架，确保支架的坚固稳定。

3.2 连接导线：将避雷器与建造物的电源系统连接起来，确保避雷器正常工作。

3.3 安装接地装置：安装好避雷器的接地装置，确保避雷器能够有效地将雷电流引入地下。

四、施工验收4.1 安装质量检查：对已安装的避雷器进行质量检查，检查避雷器的安装是否符合要求，是否存在松动、接触不良等问题。

4.2 避雷器测试：对已安装的避雷器进行测试，确保避雷器的工作性能符合要求。

4.3 施工记录：做好施工记录，包括避雷器的型号、安装位置、安装日期等信息，以备后续跟踪维护和管理。

五、施工后续5.1 避雷器维护：定期对避雷器进行维护和检修，确保其正常工作。

5.2 故障处理：如发现避雷器存在故障或者异常情况，及时处理和修复，确保避雷器的可靠性。

5.3 定期检测：定期对避雷器进行检测，评估其工作状态和效果，及时修复或者更换老化或者失效的避雷器。

避雷器施工方案作业方案一、背景介绍避雷器是一种用于保护建造物、设备和人员免受雷击伤害的重要设备。

为了确保避雷器的施工质量和安全性，制定一份详细的避雷器施工方案作业方案是必要的。

本文将详细介绍避雷器施工方案作业方案的内容和要求。

二、施工方案1. 施工准备（1）确认施工地点和范围，制定施工计划和时间表。

（2）组织施工人员，确保他们具备相关的技术和安全知识。

（3）准备所需的施工工具和设备，包括测试仪器、安全防护设备等。

（4）检查施工现场，确保其符合安全要求，如消防设施、通风设备等。

2. 施工步骤（1）安装避雷器支架：根据设计要求和现场情况，选择合适的位置安装避雷器支架，并确保其坚固可靠。

（2）安装避雷器导线：根据设计图纸，将避雷器导线连接到避雷器支架上，并确保导线的坚固性和导电性能。

（3）连接接地装置：将避雷器导线与接地装置连接，确保接地装置的质量和安全性。

（4）检测和测试：使用合适的测试仪器对安装的避雷器进行测试，确保其符合设计要求和标准。

（5）记录和报告：对施工过程中的关键步骤和测试结果进行记录和报告，以备后续参考和审查。

3. 安全措施（1）施工人员必须佩戴合适的安全防护装备，如安全帽、防护眼镜、防护手套等。

（2）施工现场必须设置明显的安全警示标志，防止他人误入施工区域。

（3）施工人员必须严格按照操作规程进行作业，禁止擅自更改施工方案或者操作方法。

（4）施工过程中必须注意防火防爆措施，禁止使用明火和易燃物品。

4. 质量控制（1）施工过程中必须严格按照设计要求和标准进行作业，确保施工质量和安全性。

（2）对施工过程中的关键节点进行监督和检查，及时发现和纠正问题。

（3）对施工完成后的避雷器进行测试和检验，确保其符合设计要求和标准。

5. 环境保护（1）施工过程中必须遵守环境保护法律法规，禁止污染环境。

（2）合理利用资源，减少废弃物的产生，做到资源循环利用。

三、总结避雷器施工方案作业方案是确保避雷器施工质量和安全性的重要文件。

避雷器施工方案作业方案一、项目背景在建造、电力、通信等行业中，由于天气原因或者其他因素，雷击现象时有发生。

为了保护设备和人员的安全，避雷器的安装成为必要的措施。

本文将详细介绍避雷器施工方案作业方案，确保施工过程安全、高效。

二、施工准备1. 确定施工地点：根据相关设备和建造结构，确定避雷器的安装位置。

2. 确定施工时间：根据天气预报和相关安全要求，选择适宜的施工时间段。

3. 准备材料和设备：根据施工方案，准备所需的避雷器、导线、接地装置等材料和设备。

4. 安全措施：确保施工现场的安全，包括设置警示标志、配备个人防护用品等。

5. 人员组织：确定施工人员的数量和职责分工，确保施工过程的协调进行。

三、施工步骤1. 避雷器安装a. 确定避雷器的型号和规格，根据设备和建造结构的需求，选择合适的避雷器。

b. 在预定的位置上，使用螺栓或者焊接等方式，将避雷器固定在建造物上。

c. 根据避雷器的使用要求，连接导线和避雷器，确保连接坚固可靠。

d. 对避雷器进行测试，确保其正常工作。

2. 接地装置安装a. 根据避雷器的要求，选择合适的接地装置。

b. 在合适的位置挖掘接地装置的基坑，确保其稳固。

c. 安装接地装置，将其与避雷器和建造物进行连接。

d. 对接地装置进行测试，确保其接地效果良好。

3. 导线连接a. 根据避雷器和接地装置的位置，选择合适的导线。

b. 将导线连接到避雷器和接地装置上，确保连接坚固可靠。

c. 对导线进行绝缘处理，确保其不受外界环境的干扰。

4. 安全检查a. 检查避雷器、接地装置和导线的连接是否坚固。

b. 检查施工现场的安全措施是否到位，包括警示标志、个人防护用品等。

c. 对施工过程进行全面检查，确保没有遗漏和差错。

四、施工注意事项1. 安全第一：施工人员必须佩戴合适的个人防护用品，严禁违规操作，确保施工过程的安全。

2. 施工规范：按照像关标准和规范进行施工，确保施工质量和效果。

3. 设备保护：在施工过程中，要注意保护设备和建造物，避免损坏和污染。

避雷器施工方案作业方案引言概述：避雷器是一种用于保护建筑物和设备免受雷击的重要设备。

在进行避雷器的施工方案作业方案时，需要严格按照相关规范和标准进行操作，以确保施工质量和安全。

本文将详细介绍避雷器施工方案作业方案的相关内容。

一、施工前准备1.1 确定施工方案：在进行避雷器施工之前，需要根据建筑物的结构和周围环境情况确定合适的施工方案，包括避雷器的类型、位置和数量。

1.2 准备施工材料：根据施工方案确定所需的材料和工具，包括避雷器、连接件、导线等，确保施工过程顺利进行。

1.3 安全检查：在施工前应对施工现场进行安全检查，确保施工人员和设备的安全，同时要注意周围环境的安全。

二、施工过程2.1 安装避雷器：根据施工方案确定的位置和数量，将避雷器安装在建筑物上，确保安装牢固并符合相关标准。

2.2 连接导线：将避雷器与建筑物的接地系统连接，确保导线的连接牢固可靠，避免因连接不良导致雷击损坏。

2.3 调试测试：在完成避雷器的安装和连接后，进行调试测试，确保避雷器正常工作，能够有效地对雷击进行保护。

三、施工质量控制3.1 施工记录：在施工过程中要做好详细的施工记录，包括施工方案、材料使用情况、施工人员等信息，以便日后的维护和检查。

3.2 质量检验：在施工完成后要进行质量检验，检查避雷器的安装是否符合标准要求，确保施工质量达到预期目标。

3.3 安全交底：在施工结束后要对施工人员进行安全交底，告知避雷器的使用方法和注意事项，确保建筑物和设备能够得到有效的保护。

四、施工后维护4.1 定期检查：定期对避雷器进行检查和维护，确保其正常工作，避免因长期使用而导致的损坏或失效。

4.2 清洁保养：定期清洁避雷器和导线，防止积灰和腐蚀，保持其良好的导电性能。

4.3 更新升级：根据避雷器的使用情况和技术发展，及时对避雷器进行更新升级，以提高其保护效果和使用寿命。

五、总结建议5.1 遵守规范：在进行避雷器施工方案作业方案时，要严格遵守相关规范和标准，确保施工质量和安全。

更换10kV柱上断路器（丝具、避雷器）标准作业流程<2> .雄路It；分，收戒女嫉分电：«.1n纹捋砒i断皿修工班aai?M电在我人，必缸1：体订耳人，仇资由纸观活停阪残n #i«j安斜，#.*et»s费概出史路&。

及w叽绿认无快，2 号.方即携。

修电械作.以下投作技戏定推冲探作票而.fimni -电力枚冷制舞”・苗按械作票所网H序也。

探作.【：.却IOF电并关、刀何咬*儿IH■讶播亥现场拎件的技昭假设推《含分支技〉歼炽，.Hi开依及氏，制9电作北，IM灌采取相施的4又的嬉、平行嫉残戏和I4H <»）舅设我路（包M外钉M肝户段龄> 的开色刀械攻浪IV：L.»i>F（iXttiSMtt（£»U»WJl«j{£M^M： 1：珑场的代口或路山澎开美・祀在U£残路备螺巳所开的开X或刀IH的探n枕构L应B0L三bi井在!.连开；t、刀所戒段只的♦什仇色向11怆故处姓.金«*AIIV.续止色佩！•的。

沃林.为在权席各端（包恬无贿有可院运送电的>：线上，决象箜电,H4籍事您3供电的S上WH换地电上述停电.翰中、袱摺地纹等衣全用帝完ULG,用场工作许诃人方可向工作箕荷人下达许可工作的偷*・<3>・工作计诃人在御工。

伉资入龙出订可工作为命0慎.&W工仆级iflZ。

、KIK Xam.6WI^ff#^k!入记斌篇内.<4> . iV®f Jf tti IJYfrjft^.庞由I：作许可人谋自卜《绐1：»FilM・工作许网人&：1罪竟戒入辟i5Ji3Me.井魅谒住M无油'，血卜此时.工作怦。

人向工件贝布人眠在工作辨上乞豪怦耳时HJ.丹猴名（如现场工作怦珂人不穴族轸与枝炉和域作・而由他人ti护佃脸《制. 反场I.伟许m人，。

编号：SM/X07-001
更换10KV避雷器（跌落开关）
标准化作业指导书
编制单位：审批单位：
编写：生技部：
审核：安监部：
批准：总工（副总）：
作业负责人：
计划作业日期年月日时至年月日时
实际作业日期年月日时至年月日时
1 适用范围
本作业指导书用于更换10KV避雷器（跌落开关）工作。

2 引用标准
国家电网安监[2005]83号电力安全工作规程（变电站和发电厂电气部分）国家电网安监[2005]83号电力安全工作规程（电力线路部分）
国家电网安监[2005]145号电力生产事故调查规程
国家电网总[2003]407号安全生产工作规定
《国家电网公司电力建设安全工作规程》（架空电力线路部分）（试行）
2.6 DL/T572-1995《电力变压器运行规程》
3 标准化作业流程图
4、勘察单
现场勘察单
5、工序、工艺卡（一）
工序、工艺卡（二）
6、工器具、材料准备
工器具指导卡
确认人：
材料指导卡
确认人：
7、执行情况评估表。

户外避雷器安装作业指导书一、前言户外避雷器是用来防止闪电击中建筑物或者设备的安全装置。

在安装前需要做好规划和准备工作，确保安装过程中的安全。

二、安装前准备1.确认安装位置：安装位置需要在建筑物或设备的高处，同时需要保证周围没有其他高于其的物体，以免闪电击中其他物体。

2.准备所需材料：避雷器、铅丝、紧固件等。

3.准备所需工具：梯子、电钻、螺丝刀、扳手等。

三、安装步骤1.安装支架：在安装位置上安装支架，支架要坚固牢固，确保能够承受避雷器的重量。

2.安装避雷器：将避雷器通过紧固件固定在支架上，避雷器的接线要按照规定的接线方式进行。

3.铅丝连接：将铅丝连接避雷器的引出端和支架上的接地装置。

铅丝要足够长，确保可以有效地将闪电引入接地装置。

4.测试：在安装完成后，需要进行避雷器的性能测试，确保其能够有效地防止闪电的击中。

四、注意事项1.在安装前需要仔细阅读安装说明书，了解避雷器的性能和使用说明。

2.在安装过程中需要严格按照规定的接线方式接线，以免出现接错或严重接触不良现象。

3.在安装过程中要保证安装位置的平衡稳定，确保不会因为装置松动而影响避雷器的使用效果。

4.在安装过程中需要注意自身安全，确保梯子和支架的牢固性，以免发生意外事故。

5.在安装完成后需要进行避雷器的性能测试，如果测试结果不合格，需要进行重新安装或更换避雷器。

五、结论户外避雷器的安装是一个比较重要的工作，需要在安装前做好规划和准备工作，以免影响避雷器的使用效果。

同时，在安装过程中需要严格按照规定进行，确保安全。

安装完成后需要进行避雷器的性能测试，确保其能够有效地防止闪电击中建筑物或设备。

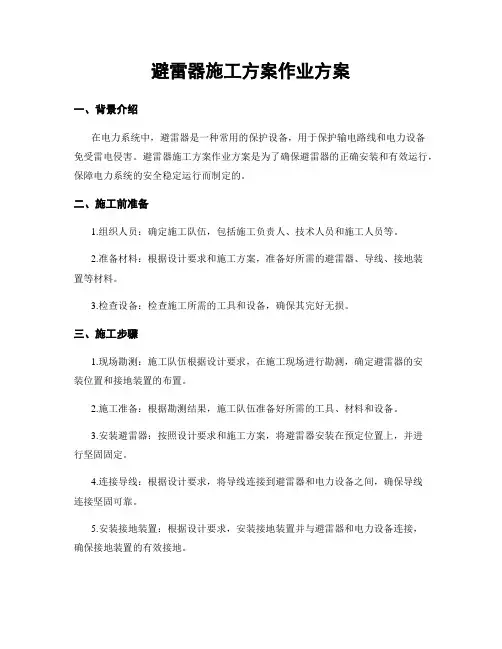

避雷器施工方案作业方案一、背景介绍在电力系统中，避雷器是一种常用的保护设备，用于保护输电路线和电力设备免受雷电侵害。

避雷器施工方案作业方案是为了确保避雷器的正确安装和有效运行，保障电力系统的安全稳定运行而制定的。

二、施工前准备1.组织人员：确定施工队伍，包括施工负责人、技术人员和施工人员等。

2.准备材料：根据设计要求和施工方案，准备好所需的避雷器、导线、接地装置等材料。

3.检查设备：检查施工所需的工具和设备，确保其完好无损。

三、施工步骤1.现场勘测：施工队伍根据设计要求，在施工现场进行勘测，确定避雷器的安装位置和接地装置的布置。

2.施工准备：根据勘测结果，施工队伍准备好所需的工具、材料和设备。

3.安装避雷器：按照设计要求和施工方案，将避雷器安装在预定位置上，并进行坚固固定。

4.连接导线：根据设计要求，将导线连接到避雷器和电力设备之间，确保导线连接坚固可靠。

5.安装接地装置：根据设计要求，安装接地装置并与避雷器和电力设备连接，确保接地装置的有效接地。

6.检查和测试：施工完成后，对安装的避雷器、导线和接地装置进行检查和测试，确保其符合设计要求和施工质量标准。

7.记录和报告：将施工过程中的关键环节、检查结果和测试数据记录下来，并及时向相关部门报告。

四、安全措施1.施工人员必须佩戴个人防护装备，包括安全帽、安全鞋、防护眼镜等。

2.施工现场必须设置警示标志，确保周围人员的安全。

3.施工人员必须熟悉使用工具和设备的操作方法，并遵守相关操作规程。

4.严禁在恶劣天气条件下进行施工作业，如雷雨、大风等。

5.施工人员必须遵守电气安全操作规程，确保施工过程中不发生触电事故。

五、质量控制1.遵循设计要求和施工方案进行施工，确保避雷器的正确安装和接地装置的有效接地。

2.严格按照施工质量标准进行检查和测试，确保施工质量符合要求。

3.施工过程中发现的问题和不符合要求的地方，及时进行整改和修复。

4.对施工过程中的关键环节和质量控制点进行记录，以备后期追溯和评估。

输电线路的避雷器维护与更换在现代社会中，电力已经成为人们生活和工业生产中不可或缺的一部分。

而输电线路作为电力传输的重要通道，也承载着巨大的安全责任。

在电力传输过程中，遭受雷击是不可避免的风险，因此，安装避雷器成为必要的措施之一。

1. 避雷器的作用避雷器是一种用于保护电力设备以及人身安全的装置。

它的主要作用是在雷电或过电压冲击时，将过电压导引到地，以保护正常运行的设备免受损坏。

通过消除或限制过电压，避雷器可以有效地保护输电线路、变电站等电力设备。

2. 避雷器的维护为确保避雷器的正常运行，维护工作至关重要。

以下是几点避雷器维护的注意事项：a. 定期检查：定期检查避雷器的外观和连接情况，确保避雷器处于良好的工作状态。

同时，还应检查避雷器引下线和接地装置的连接情况是否正常。

b. 清理杂物：避雷器周围的杂物会对其产生负面影响，因此需要定期清理，防止杂物的积累对避雷器的性能造成损害。

c. 避雷器测试：定期对避雷器进行测试，检测其电气性能是否正常。

测试包括测量避雷器的接地电阻、电气导通性等参数，确保避雷器能够正常工作。

d. 替换老化避雷器：避雷器具有使用寿命，一旦超过寿命，就需要及时更换。

因此，在维护中，要关注避雷器的寿命，并根据实际情况进行更换。

3. 避雷器的更换避雷器的更换需要遵循一定的操作流程和注意事项：a. 定期评估：对现有避雷器进行定期评估，判断其是否需要更换。

评估应包括避雷器的外观、电气性能测试以及使用年限等因素。

b. 停电作业：在更换避雷器时，需要进行停电作业，确保操作安全。

在停电作业前，务必通知相关部门和用户，确保对其他设备和用户产生最小影响。

c. 拆卸与更换：根据避雷器维护规程，拆卸老化或故障的避雷器，并安装新的避雷器。

在操作过程中应注意操作规范，保证安全。

d. 新旧避雷器配合：更换避雷器后，新旧避雷器需要一定时间的配合，以确保系统的稳定运行。

在配合期间，应密切关注避雷器的工作状态，确保其正常工作。

避雷器安装施工1.避雷器安装作业流程图2.施工方法2.1避雷器本体组装：将计数器连接线的一边线鼻安装在避雷器本体的圆盘法兰上，另一边等待避雷器安装完成后与计数器连接。

组装方法及步骤（1）首先需在横担端部，0.65～0.8米左右安装安装弯板附件，实际距离根据安装避雷器两塔之间高度差，适度调整，（高度差大时取大值，小时取小值，确保夹板夹住，可靠）。

（2）从安装弯板到导线联接部件依次为：安装弯板→U型螺栓U1880→U型挂环U-7→绝缘底座→避雷器本体→碗头挂板WS-7→球头挂环QP-7→支撑绝缘子放电环→悬垂线夹→导线在导线上装悬垂线夹。

在距电杆绝缘子距离L1不小于0.5米有处的导线上安装悬垂线夹，需在钢芯铝绞线上缠铝包带。

（3）计数器的安装在安装夹板的计数器支撑板上安装计数器，计数器固定好后，将计数器连接线的另一边连接到计数器上。

（之前在组装避雷器本体时已经一边连接到避雷器上了）注：计数器安装螺栓计数器的包装箱内有。

2.2绝缘子放电间隙环组装：将上，下放电环与放电环夹板通过M8×35（两套）安装在绝缘子两端的金具上，按照图纸要求调整好两放电间隙环的距离（550±50mm）。

注意：不要将放电环的方向装反，并保证放电口对应。

2.3整体组装：将组装好的避雷器本体和绝缘子间隙，用WS-7球头挂板和QP-7球头挂环相连接。

保证各部位转动灵活。

3.检查（1）安装完后，测量避雷器本体高压端各金属件至接地体的绝缘距离保证大于1.5米。

（2）上放电环至线路导线的距离保证大于0.7米。

（3）上放电环至绝缘子悬垂串的距离保证大于0,7米。

避雷器更换作业指导书
1．标准化作业流程图
变电检修标准化作业流程
2．范围
本作业指导书针对XXX变电所XXXkV避雷器更换⼯作（避雷器新装、维护及绝试⼯作参照本作业指导书执⾏）。

3．引⽤⽂件《电业安全⼯作规程（热⼒和机械部分）》⽔电部1978年颁
《电业安全⼯作规程（发电⼚和变电所电⽓部分）》 DL 408-91
《变电所管理规范（试⾏）》辽电⽣（2004）101号
《电⽓装置安装⼯程⾼压电器施⼯及验收规范》 GBJ 147-90
4．准备阶段
4.1准备⼯作安排
XXX变电所XXXkV避雷器更换准备⼯作安排
4.2作业⼈员要求
XXX变电所XXXkV避雷器更换作业⼈员要求
4.3⼯器具
XXX变电所XXXkV避雷器更换⼯器具
4.4备品备件及材料
XXX变电所XXXkV避雷器更换备品备件及材料
4.5定置图及围栏图
XXX 变电所XXXkV 避雷器更换作业定置图及围栏图
4.6危险点分析及安全控制措施
XXX 变电所XXXkV 避雷器更换作业危险点分析及安全控制措施
4.7⼈员分⼯
XXX变电所XXXkV避雷器更换作业⼈员分⼯
5．设备检修流程图
XXX变电所XXXkV避雷器更换设备检修流程图
6．作业程序及作业标准6．1开⼯
6．2检修电源的使⽤
6．3动⽕
6．4检修内容及⼯艺标准
XXX变电所XXXkV避雷器更换检修内容及⼯艺标准
6．5竣⼯
XXX变电所XXXkV避雷器更换竣⼯
7．验收
XXX变电所XXXkV避雷器更换验收
8．作业指导书执⾏情况评估。

更换避雷器作业流程————————————————————————————————作者：————————————————————————————————日期：2更换10kV配电变压器台区避雷器标准作业流程序号内容标准参照依据1批准工作、接受检修任务检修班组根据设备电压等级向主管部门办理批准工作手续，并接受检修任务。

主管部门应以书面形式批准工作。

2申请停电由变压器运行管理部门或检修班组向变压器运行管理部门申请停电，办理停电申请手续。

3通知用户检修日期确定后，由用户管理部门提前7天将具体停电时间通知用户，并做好记录。

“十项承诺”4填写签发工作票由工作票签发人或工作负责人填写“电力线路第一种工作票（配电变压器台区工作专用票）”，经工作票签发人审批签字、工作负责人审核认可并签字后，一份留存工作票签发人或工作许可人处，另一份应提前交给工作负责人。

5召开班前会施工作业开始前，由现场工作负责人召开全体检修人员会议，进行技术交底和安全交底，分配工作任务。

（1）、技术交底：由现场工作负责人向全体检修人员交代检修方案、检修工艺质量要求、作业注意事项。

（2）、安全交底：由现场工作负责人向全体检修人员交代检修作业危险点及控制措施，该项工作主要的危险点及可控措施是：①、防触电伤害：A.作业人员与带电部位保持最小0.7m的安全距离，并设专人监护。

B.严防误登、误操作，控制措施：登杆前核对线路双重名称及杆号、台区名称，确认无误后方可登杆，设专人监护以防误登、误操作。

②、防高空坠落：控制措施：A.作业人员登杆前，检查登杆工具是否安全可靠，确认无误后方可登杆；B.作业人员登杆时做到：“脚踩稳、手扒牢、一步一步慢登高，到达位置第一要，安全皮带系牢靠”；C.安全带应系在牢固可靠的构件上，如转换工作《电业安全工作规程》6.23位置时，应重新系好安全带。

③、防高空坠物伤人：控制措施：A.地勤人员尽量避免停留在杆下。

B.地勤人员戴好安全帽。

更换变压器避雷器作业流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!更换变压器避雷器作业流程更换变压器避雷器作业流程一、准备工作1.1 检查变压器避雷器运行情况1.2 备齐所需材料及工具二、停机操作2.1 拉开变压器高压侧隔离开关2.2 拉开避雷器低压侧隔离开关三、更换避雷器3.1 拆卸旧避雷器3.2 安装新避雷器四、恢复送电4.1 关闭避雷器低压侧隔离开关4.2 合上变压器高压侧隔离开关五、检查验收5.1 检查避雷器连接是否牢固5.2 检查避雷器是否工作正常总结：更换变压器避雷器作业流程主要包括准备工作、停机操作、更换避雷器、恢复送电和检查验收五个方面。

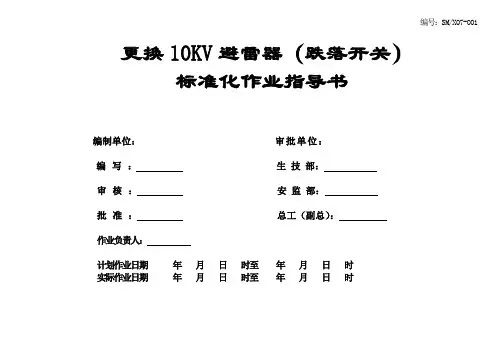

编号：SM/X07-001
更换10KV避雷器（跌落开关）
标准化作业指导书
编制单位：审批单位：
编写：生技部：
审核：安监部：
批准：总工（副总）：
作业负责人：
计划作业日期年月日时至年月日时
实际作业日期年月日时至年月日时
1 适用范围
本作业指导书用于 更换10KV 避雷器（跌落开关） 工作。

2 引用标准
国家电网安监[2005]83号 电力安全工作规程（变电站和发电厂电气部分） 国家电网安监[2005]83号 电力安全工作规程（电力线路部分） 国家电网安监[2005]145号 电力生产事故调查规程
国家电网总[2003]407号 安全生产工作规定
《国家电网公司电力建设安全工作规程》（架空电力线路部分）（试行） 2.6 DL/T572-1995《电力变压器运行规程》
3 标准化作业流程图
4、勘察单
5、工序、工艺卡（一）
更换10KV避雷器（跌落开关）标准化作业指导书
工序、工艺卡（二）
6、工器具、材料准备
工器具指导卡
确认人：
材料指导卡
7、执行情况评估表
指导书执行情况评估表。

户外避雷器安装作业指导书一、引言户外避雷器是一种用于保护建筑物和设备免受雷击损害的重要设备。

正确的户外避雷器安装能够确保电器设备的稳定运行，保护人身安全，防止财产损失。

本指导书旨在为户外避雷器的安装提供一个简要、清晰的指南。

二、安装前的准备工作1. 安装位置的选择在选择安装位置时，需要考虑以下因素：- 建筑物的高度和形状- 周围环境的雷击频率和强度- 建筑物的用途和电气设备类型2. 安装材料和工具在进行户外避雷器安装之前，需要准备以下材料和工具：- 避雷器设备（根据实际需求选择）- 铁塔或建筑物表面的支架- 绝缘材料（如橡胶垫片、绝缘胶带等）- 螺栓、螺丝和螺母- 扳手、钳子、扎线钳等基本工具三、安装步骤1. 安装支架或固定装置根据安装需要，选择合适的支架或固定装置，并按照厂家提供的安装说明进行操作。

确保支架或固定装置的稳固性和牢固性，以便于后续的避雷器安装。

2. 安装避雷器设备将选定的户外避雷器设备安装在支架或固定装置上，并通过螺栓、螺丝和螺母紧固。

确保避雷器设备与支架或固定装置之间的接触紧密，防止装置松动或受损。

3. 绝缘处理使用绝缘材料（如橡胶垫片、绝缘胶带等）对避雷器设备和支撑结构进行绝缘处理。

这样可以防止电流跑偏和避免因金属接触引起的损害。

确保绝缘材料的质量和性能符合相关标准。

4. 接地安装将避雷器设备接地连接到建筑物的接地系统，确保良好的接地效果。

接地连接部分应采用导电性能良好的材料，并保证接地电阻符合规定要求。

接地系统的设计和安装应符合国家标准和相关规定。

5. 安装完毕检查在安装完户外避雷器后，仔细检查各部件是否安装稳固、绝缘处理是否到位、接地是否良好。

必要时，可使用测试仪器进行检测，确保避雷器设备安装正确，并能正常工作。

四、安全注意事项1. 在安装避雷器设备时，务必切断电源，避免发生触电事故。

2. 在进行高空安装时，必须正确佩戴安全带，并遵循相关的操作规程。

3. 在操作过程中，应注意避免与避雷器设备产生冲突，防止误碰或损坏。
