非金属链条式刮泥机安装说明非金属链条式刮泥机安装说明1.轴的安装用墨斗从池底往上600mm把中心线弹出来，为主轴的中心线，主轴固定板左右取中，把2块轴承座连接板（380x350）对衬安装，使连接板横平竖直，保持水平不得倾斜。

对衬连接板固定好后把主轴上面3个链轮包含一个驱动链轮和减速机链接的和两个23齿主动链轮，两头的轴承座装好（链轮的键槽顶丝要上紧，链轮左右两边有不锈钢固定环要都安装禁锢好，保证链轮不左右移动，轴一头带两个键的是靠减速机那边，轴中间的两个链轮安装好后要齿对齿保证链条的同步性不得差齿）轴用导链提升用螺丝紧固安装好后，调节轴左右有一定的移动量不得过大的量大概有个2-3cm的量。

轴安装好后能用手轻易的转动不得有卡顿现象。

2.尾端张紧短轴和轮的安装安装尾端张紧短轴和链轮，和主轴中心线一致，安装张紧机构（790x480），安装短轴把23齿链轮拆开套在轴套上，装在短轴上。

安装完短轴和链轮后保证23齿链轮可以在短轴上左右移动不可紧死，后期调试好后把轴套顶丝紧死链轮左右不得移动。

3，导轨支架的安装导轨支架打膨胀螺丝安装，保证每个导轨托架都水平，距离长度一致，把导轨托架上的六角紧死，把玻璃钢3角安装在托架上，70mm宽的面朝上，用10x35的螺丝侧面连接，安装完导轨后把白色的滑轨安装在导轨上，用m6x30的螺丝安装把不锈钢垫碗放在孔里面保证安装的螺丝不突出滑轨。

3.刮板的配件安装4.安装链条把刮板装好后放在支架上，用链条把每个刮板首尾对接，保证每个销轴安装到位，保证每个卡子都不损坏和缺失。

每个刮板中间链节数必须一致，两头必须对衬，否则刮板倾斜。

5.安装下滑轨下滑轨与主轴23齿两个链轮中心距离一致对应主轴上的链轮，用涨管螺丝打到池底，池底要水平不得有凸出异物，螺丝不得凸出滑轨，要两头到池的边缘，一头到集泥坑边上，另一头顶到池壁。

6.链条链接把装好链条的刮板绕过主轴放到23齿链轮上转过来绕过导向链轮（保证两条链条相对，不能错牙，以保证刮板两端必须水平），先用导链连接刮板把链条收紧链接，多余的链条刮板去掉，链接好后再对链条进行二次收紧，分别用导链把两根链条收紧（这里收紧的链条是指两块刮板之间的同一段链条），把链条调至松紧适度，然后去掉多余链条节，连条链接完毕。

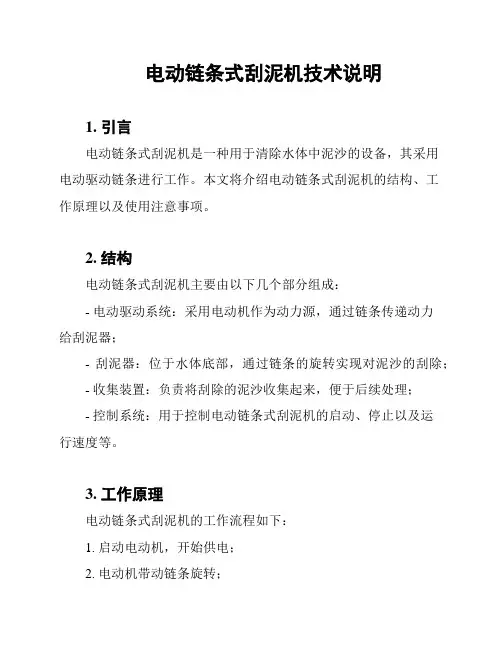

电动链条式刮泥机技术说明
1. 引言
电动链条式刮泥机是一种用于清除水体中泥沙的设备，其采用
电动驱动链条进行工作。

本文将介绍电动链条式刮泥机的结构、工
作原理以及使用注意事项。

2. 结构
电动链条式刮泥机主要由以下几个部分组成：
- 电动驱动系统：采用电动机作为动力源，通过链条传递动力
给刮泥器；
- 刮泥器：位于水体底部，通过链条的旋转实现对泥沙的刮除；
- 收集装置：负责将刮除的泥沙收集起来，便于后续处理；
- 控制系统：用于控制电动链条式刮泥机的启动、停止以及运
行速度等。

3. 工作原理
电动链条式刮泥机的工作流程如下：
1. 启动电动机，开始供电；
2. 电动机带动链条旋转；
3. 链条带动刮泥器在水体底部来回运动，刮除底部的泥沙；
4. 刮泥过程中，收集装置将泥沙收集起来；
5. 刮泥完成后，停止电动机供电，结束工作。

4. 使用注意事项
在使用电动链条式刮泥机时，需要注意以下几点：
- 定期检查电动机的运行状态，确保正常工作；
- 注意刮泥机与周围设备之间的安全距离，避免发生事故；
- 避免在大风或恶劣天气条件下使用刮泥机，以免产生意外；
- 注意刮泥机的维护，及时清理链条和收集装置中的泥沙；
- 确保刮泥机存放位置干燥，避免受潮。

5. 结论
电动链条式刮泥机通过电动驱动链条的旋转，实现对水体底部泥沙的刮除和收集。

在使用过程中，需要注意安全操作，定期维护和检查设备，以保证其正常运行和延长使用寿命。

以上就是电动链条式刮泥机的技术说明文档，希望对你有所帮助！。

非金属链条式刮泥机技术说明LBG6.8-42×4.6非金属链条式刮泥机技术说明一、主要技术参数?池宽:B=6.8m?池深:H=4.6m?池长:L=42m?行驶速度:V=0.6m/min?驱动功率:N=0.37kw?防护等级:IP55?绝缘等级:F级?电源:380V、50HZ?工作制:24小时/天连续运行或间歇运行二、主要结构及工作原理链条式刮泥机主要用于平流式沉淀池，尤其是污水处理工程中的泥砂池、初沉池、二沉池等矩形池池底泥砂、池面浮渣的刮集排除。

1、主要结构1 ()驱动机构驱动机构选用电机直联的斜齿轮减速机，由上海锐进传动机械设1.2 备有限公司提供，传递效率高，运行平稳，减速机安全服务系数?。

2 ()驱动链驱动链条采用玻纤增强尼龙滚子及不锈钢链板、销轴组成的链25.4mm条，节矩为，传递运动平稳、准确、效率高，考虑其工作环8 境的恶劣，安全系数为。

3 ()刮泥装置水下链轮采用玻璃纤维增强尼龙精铸成型，传递运动准确可靠，152.4mm 链条节矩为，专门设计制作。

驱动链条采用板式链结构形式，链板及滚子采用玻璃纤维增强尼龙一次性精铸成型，销轴由不锈钢制成，经固溶处理，耐腐蚀、抗泥砂磨损，使用寿命长。

+刮板选用高玻纤甲苯二甲基聚酯(玻璃钢)材质，刚性强，耐2.74 腐蚀，刮泥板安装间距为米。

刮泥板上安装有玻璃纤维增强尼龙制造的耐磨靴，与上、下导轨接触，双面可调换使用，使用寿命长，耐磨损。

导轨由增强聚乙烯制造，回程导轨通过导轨支架与池壁螺栓紧固，池底导轨采用不锈钢螺栓直接紧固。

(4) 浮渣收集器可倾管式浮渣收集器，结构简单、无须动力装置，工作可靠。

密封件采用三元乙丙橡胶制造，浮渣收集器管采用不锈钢材料制作。

管径为400mm，管壁厚6mm。

浮渣收集器将收集的浮渣排向浮渣井中。

手动操作浮渣收集器安装在每个沉淀池撇渣侧的正中部位，采用150N 手轮操作，手动操作力小于。

(5) 电气控制电控柜具有对电机缺相、欠压、漏电等的保护功能，同时具有手PLC动、自动控制功能，预留接口，与其他设备联控，向中控室输送IP55 接受信号。

刮泥机安装说明书(简易版)1.概要本说明书刮泥机设置,设置调整时间的顺序,您说明。

安装工作请根据本说明书的指示进行。

2.设置前的确认请参照设备埋设图和给排水土壤工程图，确认土壤尺寸和预埋尺寸是否满足安装要求。

请确认池塘的直径和深度是否满足图纸要求。

请确认池塘周围的排水沟是否满足图纸的直径和标高。

请确认水池的出入水管、排泥、渣管的相对位置是否符合图纸要求，渣管的管径是否符合设备连接要求。

请确认中心支座预留孔的大小和深度的误差是否在10mm以内，孔间的误差是否在20mm以内。

请确认预埋钢板的预埋状况和相对尺寸的关系。

请确认预埋螺栓的纵向和水平误差是否在2mm以内，尺寸误差是否在2mm以内。

3.安装工具电焊用全套工具气焊用的全套工具测量工具(铁板尺、30m卷尺、水平尺、经纬仪、全站仪、罗盘、铅垂、弹线、吊线、石笔等)剪形钳工程用工具起吊工具(起重机、吊葫、钢丝、麻线等)中塔支撑架设置所需的材料4.设置步骤请在各配合部位和相对运动部位涂上润滑油或填充适当的润滑油。

各零件的标高，请根据供货时附带的竣工图进行。

设置中心筒后，请根据标高要求调整底凸缘底面。

中心筒的中心与二沉池的中心重叠，同轴度允许误差在φ5mm以内，中心筒与水平面的垂直度误差在0.5mm/m以内。

中心筒用预埋螺栓固定，请进行二次灌浆。

请吊起中心泥槽安装在中心筒上。

请设置工作桥、旋转装置。

将工作桥进行对接焊接，使其整体合拢，将悬挂装置设置在两端的端梁上，以最快的方式将中心与扁平支座连接。

请设置减速机，将行驶机构调整到圆的切线上。

请使行驶的最大挠度在跨度的1/500以内。

吸泥系统,请撇渣系统设置。

排泥沟,吸泥管设置图纸的技术条件为基础,撇渣系统图纸请设置了基础的技术条件。

请设置出水堰板，渣滓遮板。

以液面为基准设置出水堰板、浮渣遮板，设置时使用水准仪作为测量工具，使出水堰板在同一水平面上，即在液面上。

请保持浮渣遮板的圆柱度。

请设置浮渣斗，高出液面20~30mm。

链条式刮油刮渣机宜兴市天之蓝环保设备有限公司
链条式刮渣（油）机
1、概述
链条刮油刮泥机是污水处理中沉淀池的配套设备，是我公司研制的专业产品, 它是专门为了去除工业和城市污水中的油脂、胶状物以及池底污泥而设计的。

链条刮油刮泥机具有因地制宜、除渣量控制灵活、运行稳定、操作方便、维护简单、使用寿命长等特点。

2、机器结构与工作原理
2.1机器结构（如下图所示）
2.2工作原理
链条刮油刮泥机是将浮在水面上的固体悬浮物以及池底的污泥连续地清除，刮油刮泥机沿着池面以及池底运动，并将悬浮物从液面的进口端推到出口端。

刮油刮泥机的刮板被固定在链条的两端，刮油刮泥机是
由带动链轮传动装置来驱动。

刮油刮泥机沿着槽的整个宽度移动，将污染物刮到排渣槽里并将污泥刮至污泥斗内。

3、机器的安装
3.1 轴、从动轴必须在同一平行线上，先安装主动轴，再安装从动轴。

3.2链轮必须在同一直线上，安装时先将链条套在主动轴链轮上，固定住主动轴，根据链条长度确定从动轴的安装(从动轴最好是可以调节链条的松紧度）。

链条顺序必须一致，固定刮板的尼龙联结块必须双向对齐。

3.3两轴与链条安装完毕后，安装托架结合件。

3.4结合件安装完毕后将刮板安装上。

3.5根据现场情况安装减速机并将钢链条连接上。

3.6所有结合件安装完毕，检查各部位结合件松紧度、平行情况，通电开车试运行。

4、机器维护与保养
4.1该机应注意维护与保养，及时加油，如出现故障应及时排除。

4.2该机磨合期为一个月，到时应放掉链式刮渣刮泥机变速箱润滑油、拆开冲洗、换油。

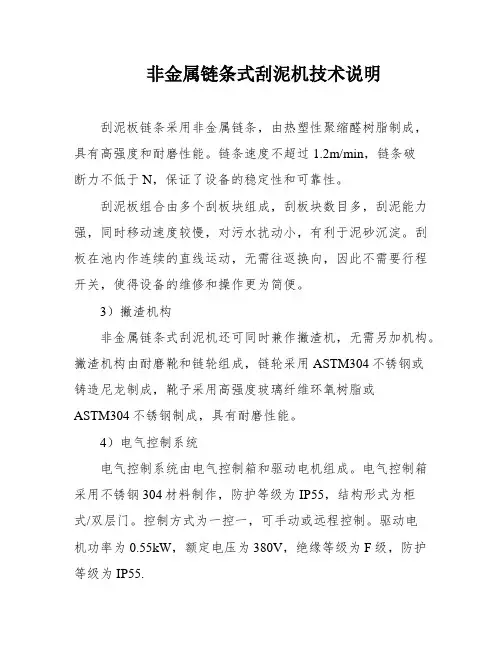

非金属链条式刮泥机技术说明刮泥板链条采用非金属链条，由热塑性聚缩醛树脂制成，具有高强度和耐磨性能。

链条速度不超过1.2m/min，链条破断力不低于N，保证了设备的稳定性和可靠性。

刮泥板组合由多个刮板块组成，刮板块数目多，刮泥能力强，同时移动速度较慢，对污水扰动小，有利于泥砂沉淀。

刮板在池内作连续的直线运动，无需往返换向，因此不需要行程开关，使得设备的维修和操作更为简便。

3）撇渣机构非金属链条式刮泥机还可同时兼作撇渣机，无需另加机构。

撇渣机构由耐磨靴和链轮组成，链轮采用ASTM304不锈钢或铸造尼龙制成，靴子采用高强度玻璃纤维环氧树脂或ASTM304不锈钢制成，具有耐磨性能。

4）电气控制系统电气控制系统由电气控制箱和驱动电机组成。

电气控制箱采用不锈钢304材料制作，防护等级为IP55，结构形式为柜式/双层门。

控制方式为一控一，可手动或远程控制。

驱动电机功率为0.55kW，额定电压为380V，绝缘等级为F级，防护等级为IP55.刮泥板链条使用热塑性聚缩醛树脂制造，其允许工作荷载不少于N，保证强度不低于N，破坏强度大于N。

链节采用板式链的形式，整体注塑成形，销轴孔和加肋侧板精密塑造，以保证精度要求。

板式链的滚筒表面具有足够的硬度，在正常运转条件下，节距的延伸量不大于0.5%。

在设计工况下，链节的连续工作寿命大于10年。

牵引链拉紧后，二支承点间的弧垂度小于1/50支承点距离，链节破断强度大于链条张紧力的6倍。

刮泥板由加强型玻璃钢制成，具有足够的强度和刚度，挠度不大于1/1000.刮泥板间隔布置均匀，间距不大于3m。

刮泥板二侧与带连接座的专用链节连接，采用不锈钢304螺栓紧固。

刮泥板的下侧安装耐磨靴，刮泥时下侧耐磨靴与设在池底的滑道接触，耐磨靴采用超高分子承载聚乙烯制造。

耐磨靴的工作寿命保证在设计工况条件下连续运行2年以上。

最小抗拉强度应不小于88.3Mpa，洛式强度应不低于R116.主轴系采用高强度双向缠绕玻璃纤维树脂、ASTM304不锈钢或高强度碳素钢制造，具有足够的抗弯、抗钮强度，二侧牵引链能够保持同步移动，驱动轴两端配备自动润滑轴承。

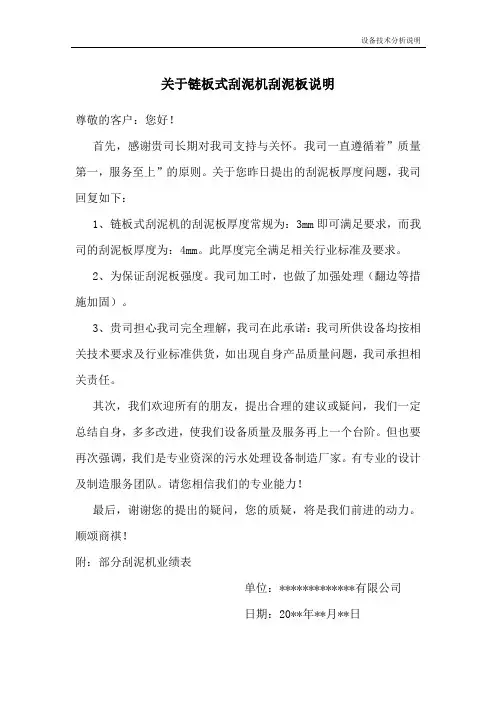

设备技术分析说明关于链板式刮泥机刮泥板说明
尊敬的客户：您好！
首先，感谢贵司长期对我司支持与关怀。

我司一直遵循着”质量第一，服务至上”的原则。

关于您昨日提出的刮泥板厚度问题，我司回复如下：
1、链板式刮泥机的刮泥板厚度常规为：3mm即可满足要求，而我司的刮泥板厚度为：4mm。

此厚度完全满足相关行业标准及要求。

2、为保证刮泥板强度。

我司加工时，也做了加强处理（翻边等措施加固）。

3、贵司担心我司完全理解，我司在此承诺：我司所供设备均按相关技术要求及行业标准供货，如出现自身产品质量问题，我司承担相关责任。

其次，我们欢迎所有的朋友，提出合理的建议或疑问，我们一定总结自身，多多改进，使我们设备质量及服务再上一个台阶。

但也要再次强调，我们是专业资深的污水处理设备制造厂家。

有专业的设计及制造服务团队。

请您相信我们的专业能力！
最后，谢谢您的提出的疑问，您的质疑，将是我们前进的动力。

顺颂商祺！
附：部分刮泥机业绩表
单位：*************有限公司
日期：20**年**月**日。

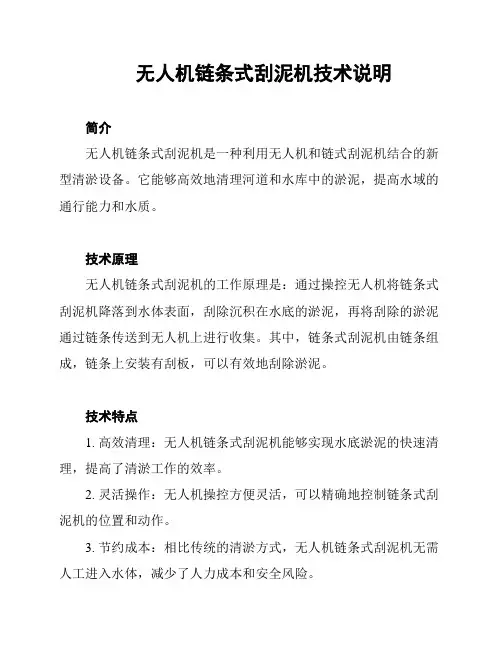

无人机链条式刮泥机技术说明
简介
无人机链条式刮泥机是一种利用无人机和链式刮泥机结合的新型清淤设备。

它能够高效地清理河道和水库中的淤泥，提高水域的通行能力和水质。

技术原理
无人机链条式刮泥机的工作原理是：通过操控无人机将链条式刮泥机降落到水体表面，刮除沉积在水底的淤泥，再将刮除的淤泥通过链条传送到无人机上进行收集。

其中，链条式刮泥机由链条组成，链条上安装有刮板，可以有效地刮除淤泥。

技术特点
1. 高效清理：无人机链条式刮泥机能够实现水底淤泥的快速清理，提高了清淤工作的效率。

2. 灵活操作：无人机操控方便灵活，可以精确地控制链条式刮泥机的位置和动作。

3. 节约成本：相比传统的清淤方式，无人机链条式刮泥机无需人工进入水体，减少了人力成本和安全风险。

4. 提高水质：清除水底淤泥可以减少水中有害物质的含量，提高水质和生态环境。

应用领域
无人机链条式刮泥机广泛应用于以下领域：
- 河道清淤：清理河道中的淤泥，改善水流条件，预防洪水灾害。

- 水库清淤：提高水库的蓄水能力，保证水库的正常运行。

- 湖泊治理：清除湖泊底部的淤泥，改善水质。

结论
无人机链条式刮泥机技术为水域清淤提供了一种高效、灵活和成本节约的解决方案。

随着技术的不断进步和应用的推广，相信无人机链条式刮泥机将能够在水域管理中发挥更重要的作用。

链条刮板式刮泥机技术描述链条刮板式刮泥机是一种带刮板的双链输送机，一般安装在中小型污水处理厂的平流式初沉池。

1.结构①驱动装置：刮泥板的移动速度一般是不变的，因此其驱动为台二相异步电动机和一部减速比较大的摆线或行星针轮减速机，另有一套传递动力的驱动链轮。

②主动轴和主动链轮：主动轴的作用是将驱动链轮传来的动力传到主动链轮。

其通常是一根横贯全池水面以上的长轴，两端的轴承座固定在池壁上。

③链条及其拉紧装置：驱动链轮和主动链轮之间通常设一条连接链条传递动力，而刮板分别固定在两根主链条上，随主链条一起运动，实现刮泥和刮渣的功能，拉紧装置则起到调整链条松紧程度的作用。

④导向链轮：导向链轮固定在沉淀池的池壁上，其作用是控制主链条的运动轨迹，使主链条平行运动，避免因刮板的重力及两根主链条阻力不均而引起的扭曲现象。

⑤刮泥板及导轨：刮泥板的作用是将污泥刮到集泥斗，多用塑料、玻璃钢或不锈钢制成。

刮板导轨用于保持刮板链条的正确刮泥、刮渣位置，池底导轨多用PVC 板固定于池底，上部导轨用PVC板固定于钢制支架上。

⑥浮渣撤除装置：安装在出水堰前而，阻止浮渣随水流进入出水粟中。

多采用可调节转向的管式撤渣器，构造和操作与隔油池管式撤渣器相同。

机械安全装置，大多采用剪切销保证整个设备的安全。

⑦当主链条运动出现异常阻力时，设置在驱动链轮上的剪切销会被切断，使驱动装置和主动轴脱开。

⑧电控装置：包括过载保护、漏电保护和可调节的定时开关系统。

可根据实际需要控制每天的间歇运行时间，间歇运行可有利于污泥的沉淀效果和延长刮泥机的使用寿命。

2.使用和维护注意事项①由于导向轮在较深的水下运转，经常加油很不现实，因此一般都采用水润滑的滑动轴承。

②经常检查链条的松紧程度，通过观察链条与水面的平行情况，及时地利用拉紧装置适当调整链条松紧程度。

③链条经常与水接触，因此常用制造材料有锻铸铁、不锈钢和高强度塑料等，具有良好耐腐蚀性和自润滑性且自重较小的高强度塑料链条，正在得到越来越广泛的应用。
