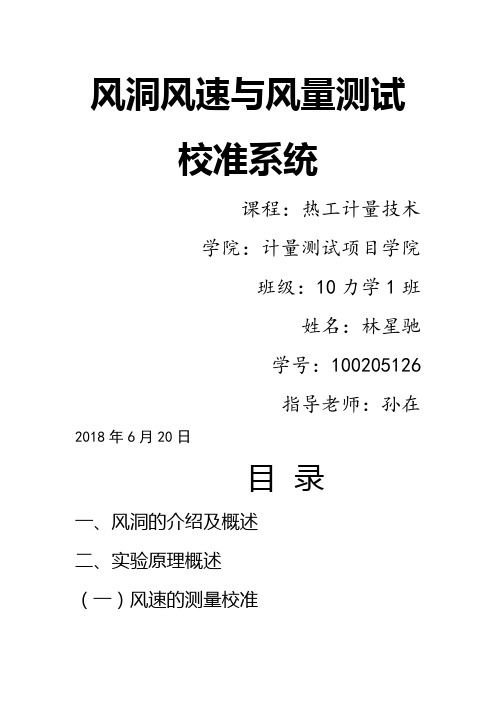

风洞风速与风量测试校准系统课程：热工计量技术学院：计量测试项目学院班级：10力学1班姓名：林星驰学号：100205126指导老师：孙在2018年6月20日目录一、风洞的介绍及概述二、实验原理概述（一）风速的测量校准1、风速测量原理及装置2、测量方法及步骤3、风洞中风速的校准4、误差分析（二）风量的测量校准1、风量测量原理与装置2、测量方法与步骤3、风洞中风量的校准三、心得总结一．风洞的介绍及概述风洞实验是飞行器研制工作中的一个不可缺少的组成部分。
它不仅在航空和航天项目的研究和发展中起着重要作用，随着工业空气动力学的发展，在交通运输、房屋建筑、风能利用等领域更是不可或缺的。
这种方法，流动条件容易控制，可重要依据是运动的相对性原理。
实验时，常将模型或实物固定在风复地、经济地取得实验数据。
为使实验结果准确，实验时的流动必须与实际流动状态相似，即必须满足相似律的要求。
但因为风洞尺寸和动力的限制，在一个风洞中同时模拟所有的相似参数是很困难的，通常是按所要研究的课题，选择一些影响最大的参数进行模拟。
此外，风洞实验段的流场品质，如气流速度分布均匀度、平均气流方向偏离风洞轴线的大小、沿风洞轴线方向的压力梯度、截面温度分布的均匀度、气流的湍流度和噪声级等必须符合一定的标准，并定期进行检查测定。
流体力学方面的风洞实验指在风洞中安置飞行器或其他物体模型，研究气体流动及其与模型的相互作用，以了解实际飞行器或其他物体的空气动力学特性的一种空气动力实验方法；而在昆虫化学生态学方面则是在一个有流通空气的矩形空间中，观察活体虫子对气味物质的行为反应的实验。
简单地讲，就是依据运动的相对性原理，将飞行器的模型或实物固定在地面人工环境中，人为制造气流流过，以此模拟空中各种复杂的飞行状态，获取实验数据。
这是现代飞机、导弹、火箭等研制定型和生产的“绿色通道”。
简单的说，风洞就是在地面上人为地创造一个“天空”。
本系统使用的风洞如下：该风洞属于回流式低速风洞,实验段用透明有机玻璃制作,尺寸为2.4m×2.4m×4m,其最大速度可达60M/秒,结构如图1所示1.固定段2.蜂窝器3.阻尼网4.收缩段5.模型6.风洞天平7.实验段8.压力平衡孔9.扩压段10.电动机11.风扇12.反扭导流片13.整流体14.回流段15.拐角16.导流片图1 风洞效果图二、实验原理概述(一)风速的测试校准1、风速测量原理及装置本系统使用的是激光多普勒测速仪激光多普勒测速的特点a、无接触测量，测量过程对流场无干扰；b、空间分辩率高,适用于边界层、薄层流体及狭通道流体的测量；c、动态响应快，可进行瞬时测量，是研究紊流,测量瞬时速度的新方法；d、测量精度高，该仪器的基本原理是一个精确的物理表达式，基本上与流体的其它特性无关；e、利用测须差来测速度，因为须差和速度从低速到高速是一个线性关系式，故不需校正，并且频移的可测速度范围很大；f、好的方向灵敏性，可以比较方便地测量任意方向上的速度分量。

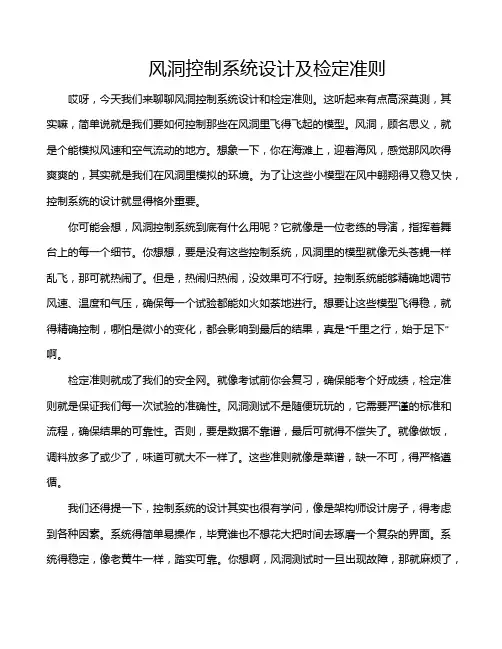

风洞控制系统设计及检定准则哎呀，今天我们来聊聊风洞控制系统设计和检定准则。
这听起来有点高深莫测，其实嘛，简单说就是我们要如何控制那些在风洞里飞得飞起的模型。
风洞，顾名思义，就是个能模拟风速和空气流动的地方。
想象一下，你在海滩上，迎着海风，感觉那风吹得爽爽的，其实就是我们在风洞里模拟的环境。
为了让这些小模型在风中翱翔得又稳又快，控制系统的设计就显得格外重要。
你可能会想，风洞控制系统到底有什么用呢？它就像是一位老练的导演，指挥着舞台上的每一个细节。
你想想，要是没有这些控制系统，风洞里的模型就像无头苍蝇一样乱飞，那可就热闹了。
但是，热闹归热闹，没效果可不行呀。
控制系统能够精确地调节风速、温度和气压，确保每一个试验都能如火如荼地进行。
想要让这些模型飞得稳，就得精确控制，哪怕是微小的变化，都会影响到最后的结果，真是“千里之行，始于足下”啊。
检定准则就成了我们的安全网。
就像考试前你会复习，确保能考个好成绩，检定准则就是保证我们每一次试验的准确性。
风洞测试不是随便玩玩的，它需要严谨的标准和流程，确保结果的可靠性。
否则，要是数据不靠谱，最后可就得不偿失了。
就像做饭，调料放多了或少了，味道可就大不一样了。
这些准则就像是菜谱，缺一不可，得严格遵循。
我们还得提一下，控制系统的设计其实也很有学问，像是架构师设计房子，得考虑到各种因素。
系统得简单易操作，毕竟谁也不想花大把时间去琢磨一个复杂的界面。
系统得稳定，像老黄牛一样，踏实可靠。
你想啊，风洞测试时一旦出现故障，那就麻烦了，模型可能会“飞”得无影无踪。
设计时还得考虑到后续的维护，这可不是小事儿，维护不好，就像房子漏水，麻烦不断。
在实施的过程中，团队的合作至关重要，大家得像一台精密的机器，各司其职。
一个环节出问题，整个流程都可能受到影响。
就像篮球赛，单靠一个人是赢不了的，得全队齐心协力。
团队成员之间的沟通也不能忽视，谁负责哪个环节，都得清楚明白。
大家一起努力，才能让风洞里的小模型飞得又稳又快。
风洞风速与风量测试校准系统课程：热工计量技术学院：计量测试工程学院班级：10力学1班姓名：***学号：*********指导老师：***2013年6月20日目录一、风洞的介绍及概述二、实验原理概述（一）风速的测量校准1、风速测量原理及装置2、测量方法及步骤3、风洞中风速的校准4、误差分析（二）风量的测量校准1、风量测量原理与装置2、测量方法与步骤3、风洞中风量的校准三、心得总结一．风洞的介绍及概述风洞实验是飞行器研制工作中的一个不可缺少的组成部分。
它不仅在航空和航天工程的研究和发展中起着重要作用，随着工业空气动力学的发展，在交通运输、房屋建筑、风能利用等领域更是不可或缺的。
这种方法，流动条件容易控制，可重要依据是运动的相对性原理。
实验时，常将模型或实物固定在风复地、经济地取得实验数据。
为使实验结果准确，实验时的流动必须与实际流动状态相似，即必须满足相似律的要求。
但由于风洞尺寸和动力的限制，在一个风洞中同时模拟所有的相似参数是很困难的，通常是按所要研究的课题，选择一些影响最大的参数进行模拟。
此外，风洞实验段的流场品质，如气流速度分布均匀度、平均气流方向偏离风洞轴线的大小、沿风洞轴线方向的压力梯度、截面温度分布的均匀度、气流的湍流度和噪声级等必须符合一定的标准，并定期进行检查测定。
流体力学方面的风洞实验指在风洞中安置飞行器或其他物体模型，研究气体流动及其与模型的相互作用，以了解实际飞行器或其他物体的空气动力学特性的一种空气动力实验方法；而在昆虫化学生态学方面则是在一个有流通空气的矩形空间中，观察活体虫子对气味物质的行为反应的实验。
简单地讲，就是依据运动的相对性原理，将飞行器的模型或实物固定在地面人工环境中，人为制造气流流过，以此模拟空中各种复杂的飞行状态，获取试验数据。
这是现代飞机、导弹、火箭等研制定型和生产的“绿色通道”。
简单的说，风洞就是在地面上人为地创造一个“天空”。
本系统使用的风洞如下：该风洞属于回流式低速风洞,试验段用透明有机玻璃制作,尺寸为2.4m×2.4m×4m,其最大速度可达60米/秒,结构如图1所示1.固定段2.蜂窝器3.阻尼网4.收缩段5.模型6.风洞天平7.实验段8.压力平衡孔9.扩压段10.电动机11.风扇12.反扭导流片13.整流体14.回流段15.拐角16.导流片图1 风洞效果图二、实验原理概述(一)风速的测试校准1、风速测量原理及装置本系统使用的是激光多普勒测速仪激光多普勒测速的特点a、无接触测量，测量过程对流场无干扰；b、空间分辩率高,适用于边界层、薄层流体及狭通道流体的测量；c、动态响应快，可进行瞬时测量，是研究紊流,测量瞬时速度的新方法；d、测量精度高，该仪器的基本原理是一个精确的物理表达式，基本上与流体的其它特性无关；e、利用测须差来测速度，由于须差和速度从低速到高速是一个线性关系式，故不需校正，并且频移的可测速度范围很大；f、好的方向灵敏性，可以比较方便地测量任意方向上的速度分量。

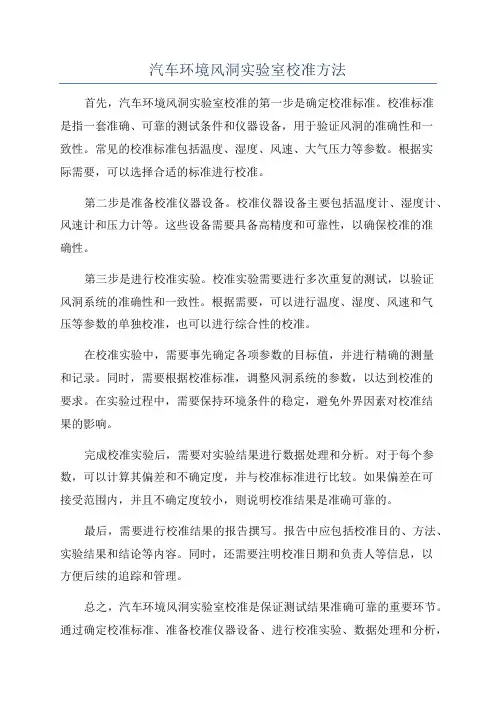

汽车环境风洞实验室校准方法首先，汽车环境风洞实验室校准的第一步是确定校准标准。
校准标准是指一套准确、可靠的测试条件和仪器设备，用于验证风洞的准确性和一致性。
常见的校准标准包括温度、湿度、风速、大气压力等参数。
根据实际需要，可以选择合适的标准进行校准。
第二步是准备校准仪器设备。
校准仪器设备主要包括温度计、湿度计、风速计和压力计等。
这些设备需要具备高精度和可靠性，以确保校准的准确性。
第三步是进行校准实验。
校准实验需要进行多次重复的测试，以验证风洞系统的准确性和一致性。
根据需要，可以进行温度、湿度、风速和气压等参数的单独校准，也可以进行综合性的校准。
在校准实验中，需要事先确定各项参数的目标值，并进行精确的测量和记录。
同时，需要根据校准标准，调整风洞系统的参数，以达到校准的要求。
在实验过程中，需要保持环境条件的稳定，避免外界因素对校准结果的影响。
完成校准实验后，需要对实验结果进行数据处理和分析。
对于每个参数，可以计算其偏差和不确定度，并与校准标准进行比较。
如果偏差在可接受范围内，并且不确定度较小，则说明校准结果是准确可靠的。
最后，需要进行校准结果的报告撰写。
报告中应包括校准目的、方法、实验结果和结论等内容。
同时，还需要注明校准日期和负责人等信息，以方便后续的追踪和管理。
总之，汽车环境风洞实验室校准是保证测试结果准确可靠的重要环节。
通过确定校准标准、准备校准仪器设备、进行校准实验、数据处理和分析，以及撰写校准报告等步骤，可以确保校准结果的可靠性，并为后续的风洞测试提供准确的测试条件。

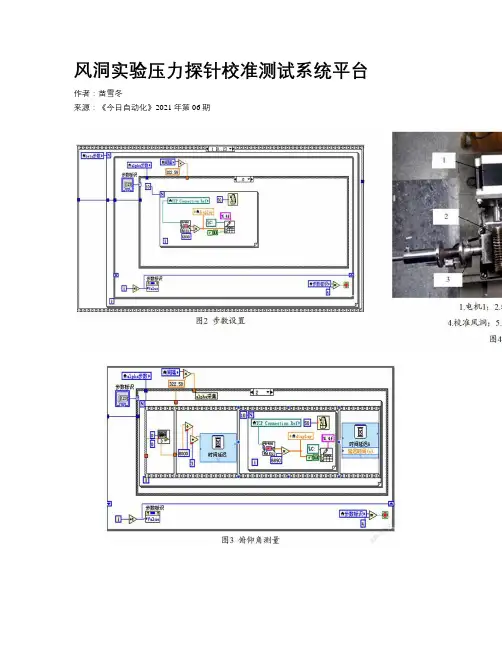

风洞实验压力探针校准测试系统平台作者：***来源：《今日自动化》2021年第06期[摘要 ]叶轮机械流场的准确测量对于提高叶轮机械的效率、减少流动损失等起到重要作用。
在目前流场测量工具中，压力探针成本低廉、结构简单。
压力探针在用于测量流场前需要对其进行校准，由于测试效率低，测量精度不高，因此开发了基于LabVIEW的压力探针校准测试软件。
建立五孔压力探针校准平台，不仅节约人力物力，还可以提高测量精度和效率。
采用风洞实验获得五孔探针校准数据，根据曲线网图中的数据分布均匀程度，从5个探针中选择3个适合俯仰角和偏转角±30°测量的探针。
[关键词]压力探针;校准;LabVIEW;测试平台[中图分类号]TP274.4 [文献标志码]A [文章编号]2095–6487（2021）06–0–03[Abstract]Accurate measurement of the flow field of impeller machinery plays an important role in improving the efficiency of impeller machinery and reducing flow loss. Among the current flow field measurement tools， the pressure probe has low cost and simple structure. The pressure probe needs to be calibrated before it is used to measure the flow field. Due to the low test efficiency and low measurement accuracy， a pressure probe calibration test software based on LabVIEW has been developed. The establishment of a five-hole pressure probe calibration platform not only saves manpower and material resources， but also improves measurement accuracy and efficiency. The five-hole probe calibration data is obtained by wind tunnel experiment. According to the uniformity of the data distribution in the curve network diagram， three probes suitable for the measurement of pitch angle and deflection angle ±30° are selected from the five probes.[Keywords]pressure probe; calibration; LabVIEW; test platform目前，实验研究和数值计算是研究叶轮机械的主要方法。

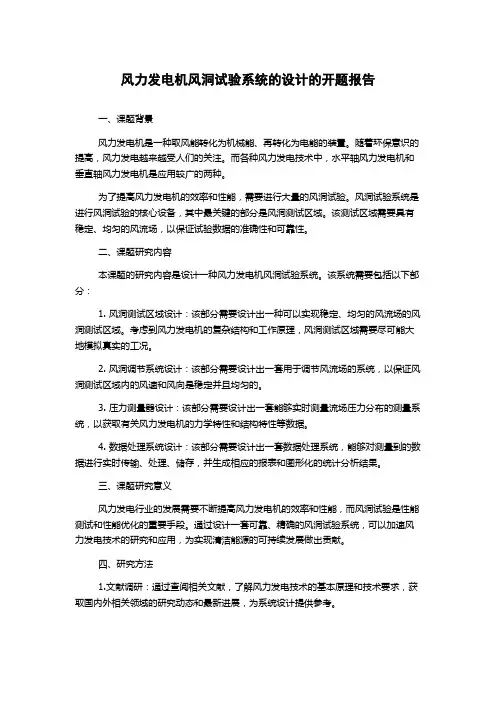

风力发电机风洞试验系统的设计的开题报告一、课题背景风力发电机是一种取风能转化为机械能、再转化为电能的装置。
随着环保意识的提高，风力发电越来越受人们的关注。
而各种风力发电技术中，水平轴风力发电机和垂直轴风力发电机是应用较广的两种。
为了提高风力发电机的效率和性能，需要进行大量的风洞试验。
风洞试验系统是进行风洞试验的核心设备，其中最关键的部分是风洞测试区域。
该测试区域需要具有稳定、均匀的风流场，以保证试验数据的准确性和可靠性。
二、课题研究内容本课题的研究内容是设计一种风力发电机风洞试验系统。
该系统需要包括以下部分：1. 风洞测试区域设计：该部分需要设计出一种可以实现稳定、均匀的风流场的风洞测试区域。
考虑到风力发电机的复杂结构和工作原理，风洞测试区域需要尽可能大地模拟真实的工况。
2. 风洞调节系统设计：该部分需要设计出一套用于调节风流场的系统，以保证风洞测试区域内的风速和风向是稳定并且均匀的。
3. 压力测量器设计：该部分需要设计出一套能够实时测量流场压力分布的测量系统，以获取有关风力发电机的力学特性和结构特性等数据。
4. 数据处理系统设计：该部分需要设计出一套数据处理系统，能够对测量到的数据进行实时传输、处理、储存，并生成相应的报表和图形化的统计分析结果。
三、课题研究意义风力发电行业的发展需要不断提高风力发电机的效率和性能，而风洞试验是性能测试和性能优化的重要手段。
通过设计一套可靠、精确的风洞试验系统，可以加速风力发电技术的研究和应用，为实现清洁能源的可持续发展做出贡献。
四、研究方法1.文献调研：通过查阅相关文献，了解风力发电技术的基本原理和技术要求，获取国内外相关领域的研究动态和最新进展，为系统设计提供参考。
2.建立风洞试验系统模型：根据需要，建立数学模型进行仿真分析，确定设计方案的可行性和优化点，为系统的实际制造提供指导。
3.系统设计：根据研究目标和实际需要，设计一个完整的风力发电机风洞试验系统，包括风洞测试区域、风洞调节系统、压力测量器和数据处理系统等各个部分。

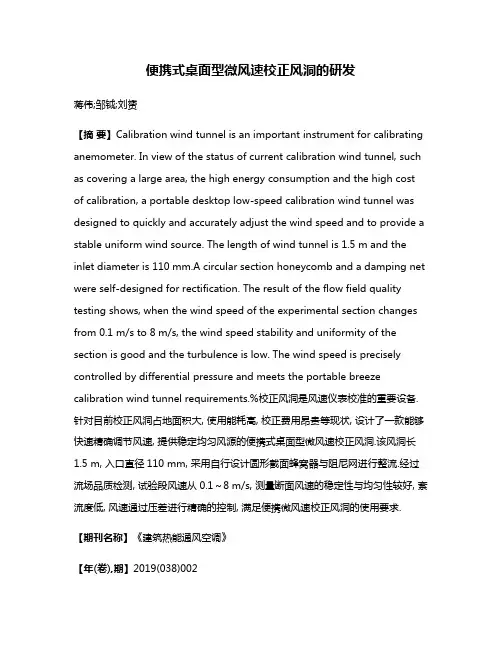

便携式桌面型微风速校正风洞的研发蒋伟;邹钺;刘赟【摘要】Calibration wind tunnel is an important instrument for calibrating anemometer. In view of the status of current calibration wind tunnel, such as covering a large area, the high energy consumption and the high cost of calibration, a portable desktop low-speed calibration wind tunnel was designed to quickly and accurately adjust the wind speed and to provide a stable uniform wind source. The length of wind tunnel is 1.5 m and the inlet diameter is 110 mm.A circular section honeycomb and a damping net were self-designed for rectification. The result of the flow field quality testing shows, when the wind speed of the experimental section changes from 0.1 m/s to 8 m/s, the wind speed stability and uniformity of the section is good and the turbulence is low. The wind speed is precisely controlled by differential pressure and meets the portable breeze calibration wind tunnel requirements.%校正风洞是风速仪表校准的重要设备.针对目前校正风洞占地面积大, 使用能耗高, 校正费用昂贵等现状, 设计了一款能够快速精确调节风速, 提供稳定均匀风源的便携式桌面型微风速校正风洞.该风洞长1.5 m, 入口直径110 mm, 采用自行设计圆形截面蜂窝器与阻尼网进行整流.经过流场品质检测, 试验段风速从0.1～8 m/s, 测量断面风速的稳定性与均匀性较好, 紊流度低, 风速通过压差进行精确的控制, 满足便携微风速校正风洞的使用要求.【期刊名称】《建筑热能通风空调》【年(卷),期】2019(038)002【总页数】4页(P84-87)【关键词】低速风洞;流场品质;结构设计【作者】蒋伟;邹钺;刘赟【作者单位】东华大学环境科学与工程学院;东华大学环境科学与工程学院;瑞典斯威玛有限公司上海代表处【正文语种】中文0 引言风速仪是厂矿企业，气象台站，计量局，研究机关和大专院校等许多部门广泛用来测量风速的主要仪表。

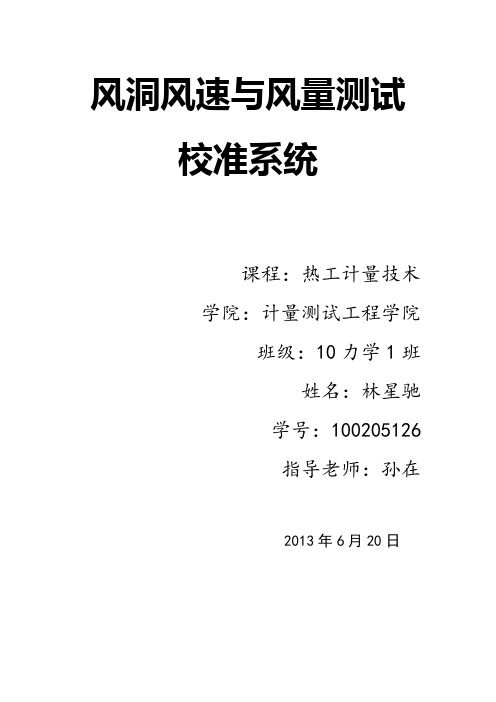

风洞风速与风量测试校准系统课程：热工计量技术学院：计量测试工程学院班级：10力学1班姓名：***学号：*********指导老师：***2013年6月20日目录一、风洞的介绍及概述二、实验原理概述（一）风速的测量校准1、风速测量原理及装置2、测量方法及步骤3、风洞中风速的校准4、误差分析（二）风量的测量校准1、风量测量原理与装置2、测量方法与步骤3、风洞中风量的校准三、心得总结一．风洞的介绍及概述风洞实验是飞行器研制工作中的一个不可缺少的组成部分。
它不仅在航空和航天工程的研究和发展中起着重要作用，随着工业空气动力学的发展，在交通运输、房屋建筑、风能利用等领域更是不可或缺的。
这种方法，流动条件容易控制，可重要依据是运动的相对性原理。
实验时，常将模型或实物固定在风复地、经济地取得实验数据。
为使实验结果准确，实验时的流动必须与实际流动状态相似，即必须满足相似律的要求。
但由于风洞尺寸和动力的限制，在一个风洞中同时模拟所有的相似参数是很困难的，通常是按所要研究的课题，选择一些影响最大的参数进行模拟。
此外，风洞实验段的流场品质，如气流速度分布均匀度、平均气流方向偏离风洞轴线的大小、沿风洞轴线方向的压力梯度、截面温度分布的均匀度、气流的湍流度和噪声级等必须符合一定的标准，并定期进行检查测定。
流体力学方面的风洞实验指在风洞中安置飞行器或其他物体模型，研究气体流动及其与模型的相互作用，以了解实际飞行器或其他物体的空气动力学特性的一种空气动力实验方法；而在昆虫化学生态学方面则是在一个有流通空气的矩形空间中，观察活体虫子对气味物质的行为反应的实验。
简单地讲，就是依据运动的相对性原理，将飞行器的模型或实物固定在地面人工环境中，人为制造气流流过，以此模拟空中各种复杂的飞行状态，获取试验数据。
这是现代飞机、导弹、火箭等研制定型和生产的“绿色通道”。
简单的说，风洞就是在地面上人为地创造一个“天空”。
本系统使用的风洞如下：该风洞属于回流式低速风洞,试验段用透明有机玻璃制作,尺寸为2.4m×2.4m×4m,其最大速度可达60米/秒,结构如图1所示1.固定段2.蜂窝器3.阻尼网4.收缩段5.模型6.风洞天平7.实验段8.压力平衡孔9.扩压段10.电动机11.风扇12.反扭导流片13.整流体14.回流段15.拐角16.导流片图1 风洞效果图二、实验原理概述(一)风速的测试校准1、风速测量原理及装置本系统使用的是激光多普勒测速仪激光多普勒测速的特点a、无接触测量，测量过程对流场无干扰；b、空间分辩率高,适用于边界层、薄层流体及狭通道流体的测量；c、动态响应快，可进行瞬时测量，是研究紊流,测量瞬时速度的新方法；d、测量精度高，该仪器的基本原理是一个精确的物理表达式，基本上与流体的其它特性无关；e、利用测须差来测速度，由于须差和速度从低速到高速是一个线性关系式，故不需校正，并且频移的可测速度范围很大；f、好的方向灵敏性，可以比较方便地测量任意方向上的速度分量。
激光多普勒测速的局限性局限性a、被测流体要有一定的透光度，管道要有透明窗口。
试验段一般采用透明的有机玻璃，但若测量精度要求很高,通常采用光学玻璃；b、测纯净的水或空气时，须人工掺入适当的粒子作散射中心，并对粒子尺寸有一定要求；c 、流速很高时，要求提高激光输出功率，另外由于信号频率高而使信号处理困难；d 、价格较贵，且有一定的防震要求。
1.仪器原理：激光多普勒测速仪（LDA ）：由布拉格单元输出的两束强度相同的光，其中一束被加了一个频移。
这两束光通过聚焦进入光纤，然后被传输到探头。
这些光经过一个聚焦透镜在探测体内相交于一点。
在探测体内，由于光的干涉现象，光的强度被调整而产生一组干涉条纹,条纹的方向与两束入射光的的角平分线平行。
由两列相干涉平面波相互干涉的结果可知，干涉条纹的距离是由激光的波长和两光束的角度决定的：2sin 2θλ=d式中λ——入射光的波长；θ——入射光束的夹角。
当示踪粒子在垂直于干涉条纹方向上随流体以速度V 穿过条纹时，若粒子位于条纹的亮区，则对光的阻挡及散射最大，相反对光的阻挡及散射最小。
因此，散射光中包含了一个多普勒频移，在条纹之后接收到的光信号是一个调制量，它与和这两个光束等分线垂直的速度分量成比例。
光电探测器把光强度的波动转化成电信号，即多普勒脉冲。
多普勒脉冲在信号处理器中被过滤和放大，然后经过频率分析（诸如快速傅立叶变换）确定多普勒频率，进而获得粒子的速度信息。
图1 LDV原理图激光的多普勒效应：当光源和运动物体发生相对运动时, 从运动物体散射回来的光会产生多普勒频移, 这个频移量的大小与运动物体的速度、入射光和速度方向的夹角都有关系。
图2 激光多普勒效应示意图图3 激光多普勒测速技术基本原理及结构框图2.测试系统一台完整的LDV通常由以下几部分组成：光路系统，讯号处理系统，记录、显示部分。
激光器、光束扩展器和准直透镜和分束安装在远离风洞处。
偏振旋转器和聚焦透镜被安放能够通过风洞试验段作轴向和横向测量的X一Y测量架上，从分束器出来的光束由介质膜平面反射镜第一表面射到测量架处。
输出或接收光学系统安装在风洞对面一侧。
针孔光阑和准直透镜被安装在精密微调架上。
全部光学系统均安装在X一Y 测量架上,它与输入光学测量架的位移相配合。
2、测量方法及步骤实验步骤：一、仪器开机（1）打开氩离子激光器的冷却水阀门；（2）开启冷却水循环水泵电源；（3）开启激光器控制面板上“钥匙”开关，等激光器出口处有激光射出，预热10分钟后，再调整激光的功率（这点很重要）。
一般，通过调整功率来对激光的强度进行调整，一般0.5w-0.6w左右即可；（4）接通PDPA系统处理器的电源，打开开关；（5）打开三维坐标架（Lightweight）电源；（6）开启系统计算机。
二、BSA Flow Software软件操作（1）打开BSA Flow，如图3所示。
图3 启动BSA Flow软件（2）新建一个文件，选择“BSA F/P Application”，命名，点击“Ok”，进入操作界面。
（3）连接处理器，如图4所示，将点中Device List下面树状菜单的Processor，右键，左键选中Connect to Processor。
如果连线错误请检查处理器与电脑主机之间的交叉线是否连接正确。
（4）连接三维坐标架，与步骤（3）类似，右键Traverse System，左键点中Connect to Traverse。
（5）调出系统监视器，在操作界面任意位置右键，选择System Monitor。
图5 系统监视器（6）调整坐标架上激光发射镜头（内含探测器）的姿态，让激光的入射角度方便于后续光电探测器捕捉调制信号，调整完毕，将激光发射镜头固定在坐标架上。
（7）右键选择Traverse System，在右键菜单中选择Traverse Controller，调出三维坐标架的控制器，将坐标架调整到待测点，如果是多点测量，则一般先将激光焦点调整到测点网格的原点。
（8）调出Processor的右键菜单，点击配置管理器Configuration Manager，跳出如图6所示的对话框，可以选择进行测试项目的类型，如1D LDA指测一维速度，1D PDA即测一维速度的同时，还测量示踪粒子的直径，选择完毕，点击完成，系统会自动重新进行初始化配置。
图6 配置管理器图7 激光焦点在光电信号探测器内位置的调整（9）通过调整光电信号探测器的机械定位机构，使其与激光发射镜头的相对位置能满足信号探测的要求，在这个调整的过程中主要通过观察光电信号探测器的小视窗观察激光的焦点是否处在探测器内圆环标记的中心。
（10）完成步骤9之后，观察系统监视器内各通道是否出现稳定的突发信号（Burst signal），并与多普勒频移信号的特征一致，如果突发信号未出现，则需要对光电信号的探测器的位置和姿态进行微调，反复调试直到系统监视器上的突发信号稳定且满足多普勒信号的一般特征，同时Group下的Data rate、Validation等都达到较高的水平，如图8所示。
图9 运行数据采集（11）信号采集。
点击工具栏上的运行“run”按钮进行数采集。
（12）右键Project Explorer树状菜单下的Start，选择New，添加一个表格List，此时测量的数据就会直接加载到表格内，其它的数据，如粒径分布，也可以从这个界面中进行添加。
之后的数据采集则可以通过工具栏的数据加载“Load”按钮进行加载。
图8 突发信号三、导出数据。
点击菜单栏上的File/Export…选择保存路径和文件名，点击保存即可。
3、风洞中风速的校准实验时需注意有两个地方需要对准：二个位移方向的机械对准和光学系统的对准。
机械对准包括位移平台相对于试验段窗口的定位以使测量位移能包容试验段的窗口,然后校水平并对准它们,使得在水平移动时移动着的测点与试验段窗口保持等距离。
并使横向穿越时,移动着的测点与窗口垂直。
输入光学平面反射镜对准得使三束输入光束的交点(测量体积) 在位移过程中保持在水平面内。
依靠输入侧量架和输入聚焦透镜定位测量体积实验位于试验段的垂直中心线上(Y=0)。
4、误差分析为了进一步提高激光多普勒测速仪测速精度, 在实际测量过程中必须考虑各方面的影响, 使之达到最佳效果。
为此, 实验时需要选用线宽较窄的激光器；选用孔径较小的探测器；在满足外差干涉条件的情况下, 适当增大两光束光轴之间的夹角；在保证信号强度的前提下, 适当增大待测点到半透半反镜上有效光斑中心的距离，以减小系统的测量误差。
在选择信号光中心光线的方向与粒子的运动方向的夹角H 时, 既要考虑原理公式近似和探测器孔径的尺寸引起的误差, 也要考虑有限渡越时间引起的误差。
探测器孔径的尺寸引起的误差较为明显, 因此可适当选择较小的夹角；另一方面较小夹角会使信号的强度下降, 所以这一参数需要在实验过程中反复调试, 以选取最佳值。
在选择光束光斑半径时, 同样也需要同时考虑高斯光束干涉和有限渡越时间引起的误差和激光的质量。
(二)风量的测试校准1、风量测量原理及装置本系统使用的是威力巴流量计威力巴流量计性能特点：测量精度：± 1% 重复精度：± 0.1%适用压力：0～40MPa 适用温度：－180℃～+ 550℃测量上限：取决于探头强度测量下限：取决于测量最小差压要求量程比：大于10∶1适用管径：38mm～9,000mm 圆管、方管适用介质：满管、单向流动的、单向的气体、蒸汽和粘度不大于1 0 厘泊的液体威力巴的使用范围及其广泛，它大量用于各种气体、液体和蒸汽的测量，以下为典型应用介质。
气体/液体/蒸汽天然气/冷却水/饱和蒸汽压缩空气/锅炉水/过热蒸汽燃气/除盐水气体碳氢化合物/液体碳氢化合物热空气/低温液体发生炉气体/导热液体当流体流过探头时，在其前部产生一个高压分布区，高压分布区的压力略高于管道的静压。
