风速风量测定及换气次数

洁净室风速风量与换气次数测试规程洁净室（区）是一种具有高洁净度的环境，用来控制微粒、细菌、病毒、有机以及无机有害物质等污染物质的标准，对于许多行业，如制药、生物医药、电子、食品等行业都有着重要的应用。

为了确保洁净室（区）的洁净度能够达到所需的标准，需要进行风速、风量以及换气次数的测试。

本文将介绍洁净室（区）风速、风量和换气次数的测试规程。

一、洁净室（区）风速测试规程1.测量仪器的选择：根据洁净室（区）风速的特点，选择合适的仪器进行测试，常见的仪器有风速仪、静压差仪等。

2.测量点的选择：在洁净室（区）内选择一系列位置作为测量点，保证能够全面覆盖洁净室（区）内的各个区域。

3.测试方法：a.定时采样法：在一定时间内记录风速仪的读数，取平均值作为该点的风速。

b.连续记录法：在一定时间内持续记录风速仪的读数，计算每个时段的平均风速值。

c.手持风速仪法：使用手持风速仪在各个测点进行测量，记录风速读数。

4.测试时间和频率：根据洁净室（区）的使用情况，制定测试时间和频率，一般情况下建议至少每月进行一次测试。

5.结果分析与判定：根据洁净室（区）风速的标准要求，对测试结果进行分析，判断是否符合要求，如不符合要求，需要进行相应的调整和改进。

二、洁净室（区）风量测试规程1.测量仪器的选择：根据洁净室（区）风量的特点，选择合适的仪器进行测试，常见的仪器有风量计、流量计等。

2.测量方法：a.平均风速法：根据洁净室（区）的尺寸和平均风速计算风量。

b.静压差法：根据洁净室（区）内外的静压差和洁净室（区）的面积计算风量。

c.烟雾法：使用烟雾发生器观察洁净室（区）内的烟雾扩散时间和区域的面积，计算风量。

3.测试时间和频率：根据洁净室（区）的使用情况，制定测试时间和频率，一般情况下建议至少每季度进行一次测试。

4.结果分析与判定：根据洁净室（区）风量的标准要求，对测试结果进行分析，判断是否符合要求，如不符合要求，需要进行相应的调整和改进。

目的和原理
检测洁净室/区的风速、风速的均匀性及送风量，以评价洁净室/区的自净和保净能力。

风速的均匀性适用于单向流空气区，对非单向流空气区除风速测定外，还要测定送风量以测定设施的算数空气交换次数。

其结果通常以平均风量、总风量、或每单位时间算数空气交换次数表示。

检测仪器热球式风速仪
测试条件
洁净设施运转接近设计负荷连续运行30min以上进行。

测量仪器经过校准后进行检测。

测试方法
用风速仪测定时，送风口测试点数应不少于6个，且均匀分布，记录测得的风速值。

结果计算
用风速仪检测的换气次数（次/h）
换气次数= 房间总风量（m3/h）÷房间净体积m3（长×宽×高）房间总风量（m3/h）= Q
Q = ∑q q（m3/h）= v × f × 3600
v（m/s）=每一个送风口测得的截面平均风速
f（m2）=每一个送风口的净截面面积
结果评定
洁净区/室内的换气次数必须符合所选用标准中相应级别下的换气次数要求，见表.
表洁净区/室内的换气次数监测标准
洁净度级别换气次数或风速(m/s)
100垂直≥0.3，水平≥0.4
10,000 ≥20次/h
100,000 ≥15次/h
填写《换气次数测试记录》。

标准操作规程1. 目的：规范洁净区风速、风量测试及换气次数计算。

2. 适用范围：适用于各车间的风速、风量测试及换气次数计算。

3.责任人：各部门/车间：做好洁净室卫生清洁工作，并按要求申请品质管理部。

QA：负责定期对洁净区环境的风速、风量进行测试及换气次数的计算。

4. 正文：4.1 风速、风量测定4.1.1 测试条件4.1.1.1 检测前先实际测量送风口送风面积及房间体积，风量检测必须在风机运行30min后进行。

4.1.1.2 检测仪器按照相应的洁净级别要求进入洁净区。

4.1.2 监测仪器4.1.2.1 风速按照热线式风速风量计使用说明书操作。

4.1.2.2 风量按照热线式风速风量计使用说明书操作。

4.1.3 监测步骤4.1.3.1 高效过滤器：将测定截面分成若干个小截面，尽可能接近正方形，边长最好不大于200mm，其截面积不大于0.05m2，测点在各个小截面的中心处，但整个截面测点数不宜小于5个。

4.1.3.2 将1个测试单位的每个点的读数记下，所有读数的算术平均值则为该测试单位平均风速。

送风口平均风速=（各测量点风速之和）/测量点数。

4.1.3.3 输入风口面积积，可直接读取该块高效过滤器的送风量。

4.1.4 风量的计算送风口风量（m3/h）=平均风速（m/s）×风口送风面积（m2）×36004.2 换气次数的计算换气次数的计算是将每小时的总送风量除以房间的空间体积。

计算公式：换气次数（次/h）=各送风口风量之和（m3/h）/[房间面积（m2）×高度]4.3 洁净室换气次数的测试标准4.4 测试频率十万级半年监测1次。

4.5 注意事项4.5.1 测定风速时必须要用手持风速仪测定时，手臂应伸至最长位置，尽量使人体远离侧头。

4.5.2 测定室内微风速仪器的最小刻度或读数不应大于0.02m/s。

4.5.3 用任何方法测定任何洁净室风口风量（风速）时，风口上的任何配件、饰物一律保持原样。

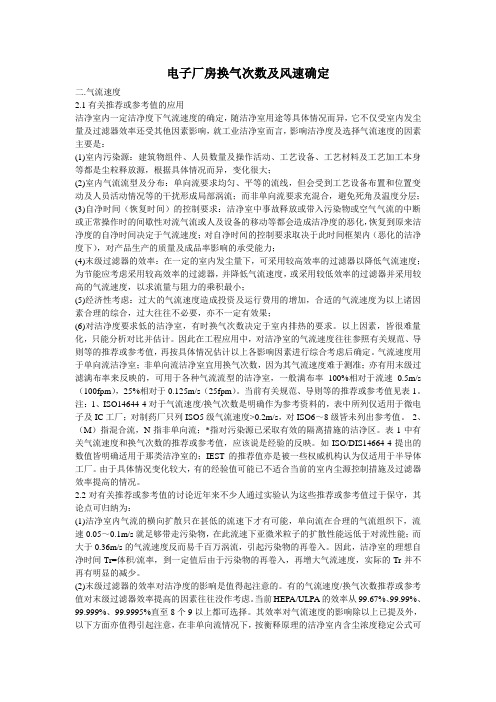

电子厂房换气次数及风速确定二.气流速度2.1有关推荐或参考值的应用洁净室内一定洁净度下气流速度的确定，随洁净室用途等具体情况而异，它不仅受室内发尘量及过滤器效率还受其他因素影响，就工业洁净室而言，影响洁净度及选择气流速度的因素主要是：(1)室内污染源：建筑物组件、人员数量及操作活动、工艺设备、工艺材料及工艺加工本身等都是尘粒释放源，根据具体情况而异，变化很大；(2)室内气流流型及分布：单向流要求均匀、平等的流线，但会受到工艺设备布置和位置变动及人员活动情况等的干扰形成局部涡流；而非单向流要求充混合，避免死角及温度分层；(3)自净时间（恢复时间）的控制要求：洁净室中事故释放或带入污染物或空气气流的中断或正常操作时的间歇性对流气流或人及设备的移动等都会造成洁净度的恶化，恢复到原来洁净度的自净时间决定于气流速度；对自净时间的控制要求取决于此时间框架内（恶化的洁净度下），对产品生产的质量及成品率影响的承受能力；(4)末级过滤器的效率：在一定的室内发尘量下，可采用较高效率的过滤器以降低气流速度；为节能应考虑采用较高效率的过滤器，并降低气流速度，或采用较低效率的过滤器并采用较高的气流速度，以求流量与阻力的乘积最小；(5)经济性考虑：过大的气流速度造成投资及运行费用的增加，合适的气流速度为以上诸因素合理的综合，过大往往不必要，亦不一定有效果；(6)对洁净度要求低的洁净室，有时换气次数决定于室内排热的要求。

以上因素，皆很难量化，只能分析对比并估计。

因此在工程应用中，对洁净室的气流速度往往参照有关规范、导则等的推荐或参考值，再按具体情况估计以上各影响因素进行综合考虑后确定。

气流速度用于单向流洁净室；非单向流洁净室宜用换气次数，因为其气流速度难于测准；亦有用末级过滤满布率来反映的，可用于各种气流流型的洁净室，一般满布率100%相对于流速0.5m/s （100fpm），25%相对于0.125m/s（25fpm）。

当前有关规范、导则等的推荐或参考值见表1。

风量和风速的检测及评定标准1、风速和风量的具体检测方法A、风量、风速检测必须首先进行。

各项净化效果都是在设计的风量、风速下获得。

B、检测前检查风机是否运转正常，必须实地测量被测风口、风管的尺寸。

C、对于单向流（层流）洁净室，采用室截面平均风速和洁净积乘积的方法确定风量。

（取离高效过滤器0.3m 垂直于气流处的截面作为采样截面，按照测试点间距不宜大于0.6m在截面上设置不少于5个测试点，所有读数的算术平均值作为平均风速。

）垂直单向流（层流）洁净室的测定截面取据地面0.8m～1m的水平截面；水平单向流（层流）洁净室的测定截面取据送风面0.5m～1m的垂直截面；截面上测试点数量应不少于10个，间距不应大于2m，均匀布置；D、对于安有过滤器的风口，以风口截面平均风速和风口净截面积的乘积确定风量。

（在风口截面或引用辅助风管的截面上按不少于6个均匀布置的测试点得出平均风速。

）E、对于风口上风侧有较长的支管段且已经或可以打孔时，可以用风管法确定风量。

（在出风口前不小于3 倍管径或3倍大边长度处打孔；）F、对于矩形风管，将测定截面分成若干个相等的小截面，每个小截面尽可能接近正方形，边长不大于200mm，测试点位于小截面中心，但整个截面上不宜少于3个测试点；对于圆形风管，应按等面积圆环法划分测定截面和确定测试点数；在风管外壁上开孔，插入热式风速计探头或皮托管。

（通过测动压，换算为风量。

）2、风速和风量的评定标准（1）、对于乱流洁净室：A、系统得实测风量应大于各自的设计风量，但不应超过20%；B、总实测新风量和设计新风量之差，不应超过设计新风量的±10%；C、室内各风口的风量与各自设计风量之差均不应超过设计风量的±15%；（2）、对于单向流（层流）洁净室：A、实测室内平均风速应大于设计风速，但不应超过20%；B、总实测新风量和设计新风量之差，不应超过设计新风量的±10%；（3）、新鲜空气量：洁净室（区）内应保持一定的新鲜空气量，其数值应取下列风量中的最大值A、非单向流洁净室（区）总送风量的10%～30%，单向流洁净室（区）总送风量的2%～4%；B、补偿室内排风和保持室内正压值所需的新鲜空气量；C、保证室内每人每小时的新鲜空气量不小于40m3 ；3、相关标准数据净化空调系统，根据室内容许噪声级要求，风管内的风速：总风管：6～10m/s；无送、回风口的支风管：4～6m/s；有送、回风口的支风管：2～5m/s医院中，采用空调的手术室、产房工作区和灼伤病房的气流速度宜≤0.2m/s；核医学科的通风柜应采用机械排风，排风口的风速应保持1m/s 左右；4、出具测试报告测试报告应包含如下内容：a、测试单位的名称与地址、测试人名称、测试日期、数据采集系统得名称；b、所参考的测试标准的编号与版本日期，如ISO 14644-3：2002；c、所测设施名称及毗邻区域的名称及测试点的座标；d、测试类型与测试条件；e、指定的性能标准，包括占用状态；f、所采用的测试方法；g、测试结果；h、所参考的测试标准对特定测试所规定的其他具体要求；5、适用仪器：风量和风速的检测及评定标准。

一.目的建立洁净室风速、风量测定及换气次数的制度。

二.适用范围适用于公司洁净室风速风量测定及换气次数的计算。

三.责任者质量保证部、设备动力部。

四.内容：1 在对洁净室进行的各项检测中，风量、风速检测必须首先进行，空气净化调节系统的各项效果必须是在设计的风量、风速条件下获得的。

2 风量检测前，必须首先检查风机运行是否正常，系统中各部件安装是否正确，有无障碍（如过滤器有无被堵、挡），所有阀门应固定在一定的开启位置上，并且必须实际测量被测风口、风管尺寸。

3 对于单向流(层流)洁净室采用截面平均风速和截面积乘积的方法确定送风量。

其中垂直单向流（层流）洁净室的测定截面积取距地面0.5m的水平截面，水平单向流（层流）洁净室取距送风面0.5m的垂直截面，截面上测点间距不应大于2m，测定数应不少于5个，均匀布置，检测仪器可选用热球风速仪。

4 对于乱流洁净室，采用风口法或风管法确定送风量。

5 对于安装过滤器的风口，根据风口形式可选用辅助风管，即用硬质板材做成与风口与截面相同，长度等于2倍风口边长的直管段，连接于过滤器风口外部，在辅助力风管出口平面上，按最少测点数不多于5点均匀布置测点，用热球风速仪测定各点风速。

以风口截面平均风速乘以风口净截面确定风量。

送风口平均风速 = 各测量点风速之和 / 测量点数送风口风量（m3/h）=平均风速（m/s）×风口通风面积（m2）×3600。

6 对于矩形风管，将测定截面方式分成若干个相等的小截面，每个截面尽可能接成正方形，边长最好不大于200mm，测定点设于小截面中心，但整个截面上的测点数不宜少于3个。

对于圆形风管，应按等面积圆环法划分测定截面和确定测点数，在风管外壁上开孔，以便插入热球风速仪测杆。

7 换气次数的计算：换气次数的计算是将每小时的总送风量除以房间的空间体积，计算公式为：换气次数（次/h）=各送风口风量之和（m3/h）/（房间面积（m2）×高度）。

风速、风量（换气次数）的测试* 风量风速检测必须首先进行，净化空调各项效果必须是在设计的风量风速条件下获得的。

* 风量检测前必须检查风机运行是否正常，系统中各部件安装是否正确，有无障碍(如过滤器有无被堵、挡)，所有阀门应固定在一定的开启位置上，并且必须实际测量被测风口、风管尺寸(实际测量风口净截面积)。

* 测定风速宜用测定架固定风速仪以避免人体干扰，不得不手持风速仪测定时，手臂应伸直至最长位置，使人体远离采样点。

在具体操作时要注意的是，测试截面风速时测试仪器的测试元件前后不能有遮挡物，否则就会导致数据失准或者干脆测不出风速。

1、风速测定：(1)、对于单向流(层流)洁净室，采用室截面平均风速和截面积乘积的方法确定送风量。

其中垂直单向流(层流)洁净室的测定截面取距地面0.8m的水平截面(对于垂直单向流洁净室，测试时取离高效过滤器0.3m垂直于气流处的截面作为采样截面，测试时采样点应取在距送风面0.5m的垂直截面上，截面上的采样点间距不宜大于0.6m，均匀布点，采样点数应不少于5个)；水平单向流(层流)洁净室取距风面0.5m的垂直截面。

截面上采样点间距不应大于2m，采样点数应不少于10个，均匀布置。

对于安装有高效过滤器的送风口处，根据送风口形状可选用辅助风管，即用镀锌钢板或其他不产尘材料做成与风口内截面相同、长度等于2倍风口长边长的直管段，连接于过滤器风口外部，在辅助风管出口平面上，按最少采样点数不少于6点均匀布置采样点，用风速仪测定各采样点风速。

采样点范围为送风口边界内0.05m以内的面积，以所有采样点风速读数的算术平均值作为平均风速；然后以送风口截面平均风速乘以风口净截面积确定风量。

对于风口上风侧有较长的矩形支管段，且已经或可以钻孔时，可以用风管法确定风量。

测量断面应位于大于或等于局部阻力部件前3倍管径或管径长边长的部位，也可以是局部阻力部件后5倍管径或管径长边长的部位；对于圆形风管，应根据管径大小将截面划分成若干个面积相同的同心圆环，每个圆环设4个采样点，圆环数量不宜少于3个；以所有采样点风速读数的算术平均值作为平均风速；对于矩形风管，可以将风管截面划分成若干个相等的小截面，每个小截面尽可能接近正方形，边长最好不大于200mm，以每个正方形的中心点作为采样点测试风速值，但整个截面上的采样点数不少于3个，以所有采样点风速读数的算术平均值作为平均风速；然后以送风口截面平均风速乘以送风口净截面积求取送风量。

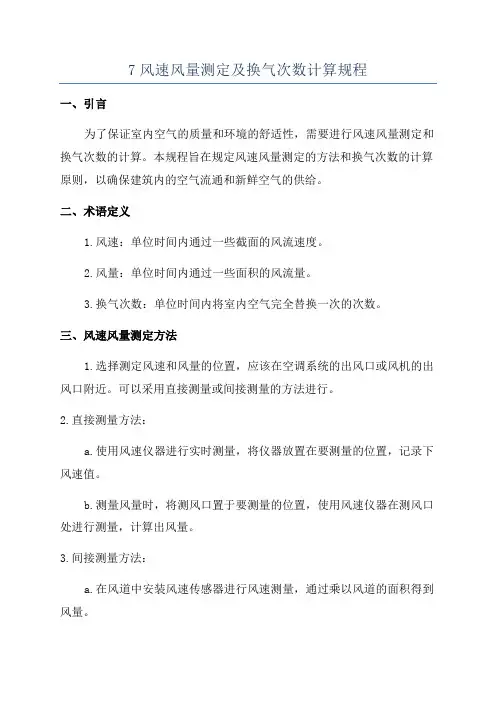

7风速风量测定及换气次数计算规程一、引言为了保证室内空气的质量和环境的舒适性，需要进行风速风量测定和换气次数的计算。

本规程旨在规定风速风量测定的方法和换气次数的计算原则，以确保建筑内的空气流通和新鲜空气的供给。

二、术语定义1.风速：单位时间内通过一些截面的风流速度。

2.风量：单位时间内通过一些面积的风流量。

3.换气次数：单位时间内将室内空气完全替换一次的次数。

三、风速风量测定方法1.选择测定风速和风量的位置，应该在空调系统的出风口或风机的出风口附近。

可以采用直接测量或间接测量的方法进行。

2.直接测量方法：a.使用风速仪器进行实时测量，将仪器放置在要测量的位置，记录下风速值。

b.测量风量时，将测风口置于要测量的位置，使用风速仪器在测风口处进行测量，计算出风量。

3.间接测量方法：a.在风道中安装风速传感器进行风速测量，通过乘以风道的面积得到风量。

b.在风机出口的风道中安装风速传感器进行间接测量，通过乘以截面积得到风量。

4.不同位置的风速风量测定需要进行多次测量，并取平均值作为结果。

四、换气次数计算原则1.换气次数的计算公式为：N=Q/V其中，N为换气次数，Q为总风量，V为室内空气容积。

2.为了保证空气质量，室内的换气次数应该符合以下要求：a.通风换气的换气次数应为不少于3次/h，特殊场所可根据需要增加。

b.空调系统的风量应根据室内人员密度和活动强度进行调整，在满足3次/h的前提下，适当增加或减少。

3.换气次数的计算应该以实际测量的风量为基础，并根据室内空气容积进行计算。

五、测量及计算注意事项1.在进行测量前，应确保风机正常运行，并且调整风量在正常范围内。

2.测量时应保持测量仪器和测量位置的稳定，并避免外界干扰。

3.不同位置的风速风量测定需要进行多次测量，并取平均值作为结果。

4.在进行换气次数计算时，应确保室内空气容积的准确测量。

六、结论根据上述方法和原则进行风速风量测定及换气次数的计算可以保证室内空气的流通和新鲜空气的供给，提高建筑环境的质量和人体的舒适性。

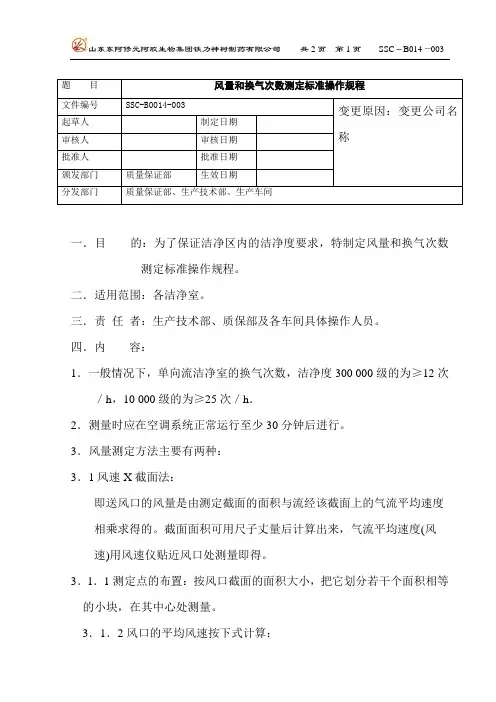

山东东阿修元阿胶生物集团铁力神树制药有限公司 共2页 第1页 SSC －B014—003 题 目风量和换气次数测定标准操作规程 文件编号SSC-B0014-003 变更原因：变更公司名称 起草人制定日期 审核人审核日期 批准人批准日期 颁发部门质量保证部 生效日期 分发部门 质量保证部、生产技术部、生产车间一．目 的：为了保证洁净区内的洁净度要求，特制定风量和换气次数测定标准操作规程。

二．适用范围：各洁净室。

三．责 任 者：生产技术部、质保部及各车间具体操作人员。

四．内 容：1．一般情况下，单向流洁净室的换气次数，洁净度300 000级的为≥12次／h ，10 000级的为≥25次／h ．2．测量时应在空调系统正常运行至少30分钟后进行。

3．风量测定方法主要有两种：3．1风速X 截面法：即送风口的风量是由测定截面的面积与流经该截面上的气流平均速度 相乘求得的。

截面面积可用尺子丈量后计算出来，气流平均速度(风 速)用风速仪贴近风口处测量即得。

3．1．1测定点的布置：按风口截面的面积大小，把它划分若干个面积相等的小块，在其中心处测量。

3．1．2风口的平均风速按下式计算：山东东阿修元阿胶生物集团铁力神树制药有限公司共2页第2页SSC－B014—003 Vl+V2+……Vn V1 V2……Vn为各测点的风速(m／s) V…=n n为测点总数(个)3．1．3风口风量L的计算L=3600×F×V(m3／h) F为风口通风面积(m2)V为测得的风口平均风速(m3／s)3．2直接测量法：在空调正常运行的状态下，操作人员按正常更衣程序进入工作区内，将风量罩的罩子套住风口，就可读数。

对某种型号的风量罩来说，其断面积是一定的，只要测出动压的平均值(全压与静压之差)，然后换算成风速值，从而根据L=3600FV算出风量(m3／h)式中F：风量的断面积V：风速值4．换气次数n的测定：n=(Ll+L2+…Ln)／A×H(次／h)式中：L1、L2…Ln为房间各送风口的风量A：为房间面积(m)H：为房间高度(m)5．记录测定过程中有关数据和现象。

洁净区换气次数检测
1仪器设备：热球式风速仪（贵公司另行购买），锥形辅助风管（可定制）1)热球式风速仪，如图：
2)锥形辅助风管：依据《GB 50591-2010洁净室施工及验收规范》制作，如图：
3)
2测试方法
将锥形套管上口连接在高效过滤器出风口外部，在锥形套管下口平面上，均匀选取6个采样点，用热线式风速仪检测各测点风速（示数稳定后读取测量值）。

3结果计算
4.3.1换气次数
送风口风量（m 3/h ）=锥形风管下口面积(m 2)×平均风速(m/s)×3600
66s /m 个测点风速
）平均风速（∑=待测房间体积
待测房间各送风口风量
换气次数∑=4风管制作
1)宝贝性能：轻质不锈金属支架，可拆卸，防风布外围。

尺寸根据贵方高效过滤器设计
2)价格：350元包邮，不开票；400元包邮，提供公司证明，开普通发票
3)预定方式：QQ ：285852149连接高效过滤器
检测平面，
均匀取6个点。
