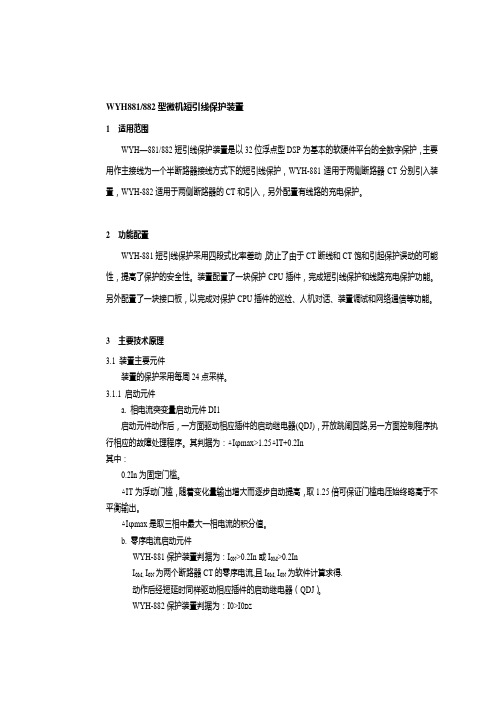

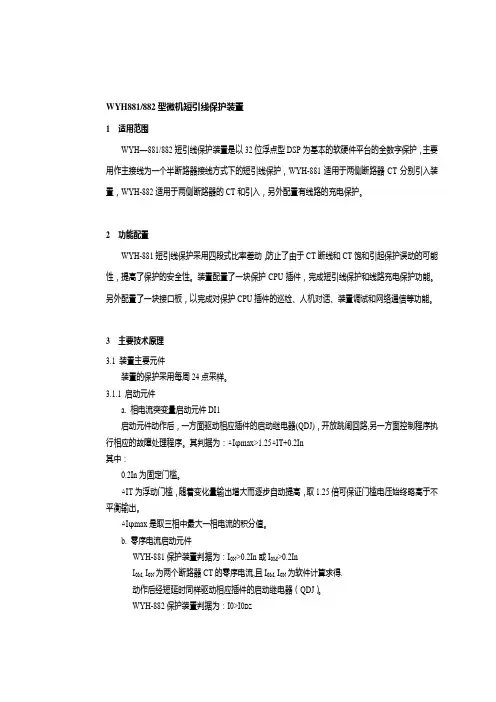

WYH881/882型微机短引线保护装臵1适用范围WYH—881/882短引线保护装臵是以32位浮点型DSP为基本的软硬件平台的全数字保护，主要用作主接线为一个半断路器接线方式下的短引线保护，WYH-881适用于两侧断路器CT分别引入装臵，WYH-882适用于两侧断路器的CT和引入，另外配臵有线路的充电保护。
2功能配臵WYH-881短引线保护采用四段式比率差动，防止了由于CT断线和CT饱和引起保护误动的可能性，提高了保护的安全性。
装臵配臵了一块保护CPU插件，完成短引线保护和线路充电保护功能。
另外配臵了一块接口板，以完成对保护CPU插件的巡检、人机对话、装臵调试和网络通信等功能。
3主要技术原理3.1 装臵主要元件装臵的保护采用每周24点采样。
3.1.1 启动元件a. 相电流突变量启动元件DI1启动元件动作后，一方面驱动相应插件的启动继电器(QDJ)，开放跳闸回路,另一方面控制程序执行相应的故障处理程序。
其判据为：△Iφmax>1.25△IT+0.2In其中：0.2In为固定门槛。
△IT为浮动门槛，随着变化量输出增大而逐步自动提高，取1.25倍可保证门槛电压始终略高于不平衡输出。
△Iφmax是取三相中最大一相电流的积分值。
b. 零序电流启动元件WYH-881保护装臵判据为：I0N>0.2In或I0M>0.2InI0M, I0N为两个断路器CT的零序电流,且I0M, I0N为软件计算求得.动作后经短延时同样驱动相应插件的启动继电器（QDJ）。
WYH-882保护装臵判据为：I0>I0DZI0为两断路器和CT的零序电流。
动作后经短延时同样驱动相应插件的启动继电器（QDJ）。
c.和电流启动元件判据为：I AH>0.3In或I BH>0.3In或I CH>0.3InI AH,I BH,I CH为按相构成的两个断路器CT的和电流。
动作后经短延时同样驱动相应插件的启动继电器（QDJ）。
关于本手册本手册为阿尔泰科技推出的USB8812同步采集卡的用户手册，其中包括产品功能概述、电气特性、AD功能的使用方法、产品应用注意事项、校准及保修等。
文档版本：V6.00.05目录关于本手册 01 快速上手 (4)1.1 产品包装内容 (4)1.2 安装指导 (4)1.2.1 注意事项 (4)1.2.2 应用软件 (4)1.2.3 软件安装指导 (4)1.2.4 硬件安装指导 (4)1.3 设备接口定义 (5)1.4 板卡使用参数 (5)2 功能概述 (6)2.1 产品简介 (6)2.2 性能描述 (6)2.3 规格参数 (7)2.3.1 产品概述 (7)2.3.2 AI模拟量输入 (7)2.3.3 直流偏移 (7)2.3.4 共模抑制比（CMRR） (7)2.3.5 交流耦合特性 (8)2.3.6 带宽 (8)2.3.7 平坦度 (9)2.3.8 空闲通道噪声 (9)2.3.9 动态范围 (9)2.3.10 无杂散动态范围 (9)2.3.11 总谐波失真 (9)2.3.12 总谐波失真加噪声 (10)2.3.13 串扰 (10)2.3.14 增益匹配度 (10)2.3.15 相位匹配度 (10)2.3.16 压电集成电路（IEPE） (10)2.3.17 板卡功耗 (10)2.3.18 外部供电 (11)2.3.19 设备配置 (11)2.3.20 设备信息查询 (11)3 设备特性 (12)3.1 板卡外形图 (12)3.2 尺寸图及主要元件功能说明 (12)4 AI模拟量输入 (14)4.1 模拟输入AI (14)4.2 AI数据采集注意事项 (14)4.2.1 远离噪声源 (14)4.2.2 高质量的同轴电缆 (15)4.3 AI自动校准（CAL） (15)4.4 AI信号连接 (15)4.5 AI数据存储顺序 (16)4.5.1 单通道 (16)4.5.2 多通道 (16)4.6 AI采集模式 (17)4.6.1 按需单点采样 (17)4.6.2 有限点采样 (17)4.6.3 连续采样 (18)4.7 触发模式 (18)4.7.1 开始触发 (18)4.7.2 硬件延时触发 (19)4.7.3 暂停触发 (20)4.8 触发类型 (20)4.8.1 触发功能框图 (20)4.8.2 软件强制触发 (21)4.8.3 模拟触发 (21)4.8.4 数字触发 (23)5 产品保修 (24)5.1 保修 (24)5.2 技术支持与服务 (24)5.3 返修注意事项 (24)1 快速上手本章主要介绍初次使用USB8812需要了解和掌握的知识，以及需要的相关准备工作，可以帮助用户熟悉USB8812使用流程，快速上手。

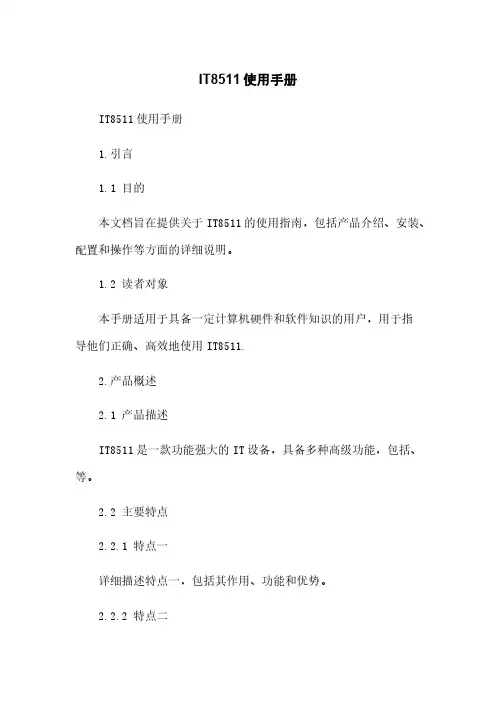

IT8511使用手册IT8511使用手册1.引言1.1 目的本文档旨在提供关于IT8511的使用指南，包括产品介绍、安装、配置和操作等方面的详细说明。
1.2 读者对象本手册适用于具备一定计算机硬件和软件知识的用户，用于指导他们正确、高效地使用IT8511.2.产品概述2.1 产品描述IT8511是一款功能强大的IT设备，具备多种高级功能，包括、等。
2.2 主要特点2.2.1 特点一详细描述特点一，包括其作用、功能和优势。
2.2.2 特点二详细描述特点二，包括其作用、功能和优势。
2.2.3 特点三详细描述特点三，包括其作用、功能和优势。
3.安装要求3.1 硬件要求3.1.1 最低配置详细描述最低配置要求，包括处理器、内存、硬盘等。
3.1.2 推荐配置详细描述推荐配置要求，包括处理器、内存、硬盘等。
3.2 软件要求3.2.1 操作系统详细描述支持的操作系统版本。
3.2.2 驱动程序详细描述安装和更新驱动程序的步骤。
4.安装步骤4.1 安装文件详细描述如何从官方网站安装文件。
4.2 运行安装程序详细描述如何运行安装程序，并按照提示完成安装过程。
4.3 激活产品详细描述如何激活产品，包括输入注册码等步骤。
5.界面和功能介绍5.1 主界面详细描述主界面的各个组件和功能。
5.2 功能一详细描述功能一的用途和操作步骤。
5.3 功能二详细描述功能二的用途和操作步骤。
6.系统配置6.1 配置项一详细描述配置项一的作用和取值范围。
6.2 配置项二详细描述配置项二的作用和取值范围。
7.操作指南7.1 步骤一详细描述操作步骤一，包括各个界面的操作和参数设置。
7.2 步骤二详细描述操作步骤二，包括各个界面的操作和参数设置。
8.常见问题8.1 问题一详细描述问题一的原因和解决方法。
8.2 问题二详细描述问题二的原因和解决方法。
8.3 问题三详细描述问题三的原因和解决方法。
9.技术支持9.1 联系方式提供技术支持的联系方式，包括方式、邮箱等。
IT7000用户使用手册© 版权归属于艾德克斯电子有限公司Ver1.0/APR, 2011第一章软件系统安装 (3)1.1 计算机的基本配置 (3)1.2 安装和运行软件 (3)第二章 IT7000 界面和基本操作 (4)2.1 IT7000的界面介绍 (4)2.2 基本操作 (5)2.2.1 配置 (5)2.2.2 实时值 (14)2.2.3 电池放电 (15)2.2.4 保存数据 (18)2.2.5 数据查询 (19)2.2.6 关于 (19)第三章 IT8800系列控制界面介绍 (19)3.1 IT88 界面介绍 (20)3.2 设置电压，电流，电阻和功率值 (21)3.3 快速设置 (22)3.4 程序(在CV , CC, CR 和 CW 四种工作模式下) (24)3.5 GO/NG (25)3.6 抓取数据功能 (25)3.7 保存调用功能 (28)3.8 曲线放大和平移功能 (28)第一章软件系统安装IT7000是由艾德克斯电子有限公司为用户设计的一套操作简单，实用性强的控制软件。
适用于本公司出品的电源和电子负载，包括：IT8500 plus ,IT8700,IT8800等电子负载系列和IT6300,IT6500,IT6900系列电源。
这套软件可以让用户通过计算机控制来实现在电源或负载前面板进行的所有操作，给用户需要在远端操作机器提供很大的方便。
本软件支持RS232串口通信和USB,GPIB通讯。
1.1 计算机的基本配置此光盘的运行环境需要用户拥有 HTML 浏览器和浏览手册需要Adobe Acrobat Reader软件。
为了有较好的浏览效果，我们推荐您使用IT4.0 或者是更高级的浏览器。
系统要求：窗口: Pentium II Pentium III or Pentium IV配备奔腾III ，奔腾IV 或者以上等级微处理器的计算机使用Windows 98/ME/XP 或者是 Windows 2000/Windows NT4.1.2 安装和运行软件1. 把CD-ROM 放到光驱里面运行 IT7000 安装程序。
版本: 0.1 2012年10月用户手册Intel 系列主板PCM-H161免责声明本手册内容系本公司知识产权，版权归本公司所有。
本产品的所有部分，包括配件与软件等其所有权都归本公司所有。
未经本公司书面许可，不得以任何形式对此手册和其中所包含的任何内容进行仿制、拷贝、摘抄或转译为其它语言文字。
我们本着对用户负责的态度精心地编写该手册，但不保证本手册的内容完全准确无误。
本手册为纯技术文档，无任何暗示及影射第三方之内容，且不承担排版错误导致的用户理解歧义。
若有任何因本手册或其所提到之产品的所有资讯，所引起直接或间接的信息流失或事业终止，本公司及其所属员工恕不为其担负任何责任。
由于我们的产品一直在持续的改良及更新，故本公司保留对本手册内容进行修正而不另行通知之权利。
版权声明本手册中所提及之商标，均属其合法注册公司所有。
本手册所涉及到的产品名称仅做识别之用，其所有权归其制造商或品牌所有人。
目 录第1章 综述 (4)1.1包装清单 (4)1.2主板规格 (5)1.3主板布局图 (6)1.4后置面板接口 (8)第2章 硬件安装 (9)2.1安装I/O后置面板 (9)2.2安装主板到机箱 (9)2.3 CPU安装 (9)2.4 内存安装 (10)2.5连接外部设备 (11)2.5.1 Serial ATA连接器 (11)2.5.2 MPCIE插槽 (11)第3章 跳线&接头安装与设置 (12)3.1跳线设置说明 (12)3.2清除CMOS设置跳线 (12)3.3 JDIMM跳线设置 (13)3.4JME跳线设置 (13)3.5 JBAT跳线设置 (13)3.6 前置面板插针接口 (13)3.7 JGPIO插针接口 (14)3.8 FUSB1/2插针接口 (14)3.9 前置音频输出接口 (15)3.10 COM连接口 (15)3.11 散热风扇接口 (16)3.12 电源接口 (16)第4章BIOS设置 (17)4.1 BIOS解释说明 (17)4.2 BIOS设定 (17)4.2.1进入BIOS设定程序 (17)4.2.2控制键位 (17)4.2.3 Main(BIOS主界面) (18)4.2.4 Advanced(高级BIOS功能设置) (18)4.2.5 Chipset(芯片组设置) (25)4.2.6 Boot (启动设置) (26)4.2.7 Secunity(安全设置) (27)4.2.8 Exit (离开BIOS设置程序) (28)第5章 安装驱动 (29)附录1 产品有毒有害物质或元素标示表 (30)PCM-H161ITX-IVXM5B12/ITX-IBXM6112 用户手册第1章 综述1.1 包装清单感谢您选用我们的产品。
目录目录 (2)第一章概述 (4)1.1 介绍 (4)1.2 功能 (4)1.3 硬件介绍 (6)第二章安装 (9)2.1 检查包装内容 (9)2.2 安装步骤 (9)第三章功能 (11)3.1 拨号 (11)3.2刷卡 (12)3.3输入密码开门 (13)第四章网页配置 (15)5.1 Status->Basic (15)5.2 Account->Basic (17)5.3 Account-Advanced (20)5.4 Network-Basic (24)5.5 Network-Advanced (25)5.6 Door Phone-Door Phone (26)5.7 Door Phone-Time/Lang (30)5.8 Door Phone-Voice/Video (32)5.9 Door Phone-T ones (34)5.10 Upgrade-Basic (35)5.11 Upgrade-Advanced (36)5.12 Security-Basic (39)5.13 Security-Advanced (40)第五章故障排除 (41)附录: 时区 (42)第一章概述1.1 介绍C88是一个多按键SIP门禁话机，集成高清摄像头和带有回声消除功能的先进音频系统。
它支持H.264视频压缩格式，并在720P视频分辨率下提供优秀的视频质量。
与C72室内监视器一起使用，您可以随时与访客对话，并通过门禁摄像头查看视频。
C88为用户提供无钥匙控制和方便的、支持多种不用钥匙开门的方式。
只要是电子门锁，就可以远程打开，也可以使用开锁密码或IC/ID卡在本地打开。
它能通过网络理想地控制通讯和安全，可以很好的应用在如商业，机构和住宅等方面。
1.2 功能视频功能▪200万像素彩色CMOS摄像机▪最大图像传输速率:720P -30fps▪视频编解码器:H.264▪分辨率:高达1280 x 720▪观看角度:80°(高), 60°(宽)▪最小亮度:0.1lux访问控制▪一条SIP线，两个SIP服务器▪门禁解锁：DTMF，开锁密码，IC/ID卡▪门禁话机功能：▪全双向▪默认自动接听▪通过URL/URI远程控制▪快速拨号管理功能▪自动配置:FTP/TFTP/HTTP/HTTPS/PNP▪通过HTTP/HTTPS web进行配置▪配置keypad-based管理▪SNMP/TR069▪时间同步服务/夏令时▪网络升级固件▪系统日志▪配置备份/恢复音频功能▪高清音频▪双向音频流▪宽带编解码器:G.722▪窄带编解码器:PCMA, PCMU，G.729, G723_53, G723_63, G726_32 ▪G.168的回波消除▪语音活动检测(VAD)▪舒适噪声发生器(CNG)▪内置微型扬声器▪声波回波消除音频输出协议和网络▪SIP v1 (RFC2543), v2 (RFC3261)▪SIP基于TLS, SRTP▪RTSP▪TCP/IPv4/UDP▪RTP/RTCP, RFC2198, 1889▪HTTP/HTTPS/FTP/TFTP▪ARP/RARP/ICMP/NTP▪DNS SRV/ A Query/NATPR Query▪主要、次要DNS▪私网穿透协议, 会话计时器▪802.1p/q, DSCP▪DHCP/Static/PPPoE▪DTMF 模式: In-Band, RFC2833 and SIP INFO1.3 硬件介绍前视图和键盘说明摄像头：720p 高清摄像头屏幕显示：图形液晶显示器刷卡：IC/ID卡解锁数字按键：数字按键一键拨号键：一键拨号键拨号：拨号键取消键：取消该操作后视图和面板说明电源适配器接口连接电源适配器的接口，DC 12V/1A网络接口连接网络的LAN口，10/100M, RJ45接口电源输入接口(IN) 连接工程接线端子的接口，需提供12V/1A的电源供电继电器控制端连接一定逻辑的控制电路，然后通过输出设备去控制被控对象动作或运行开关门逻辑输入一般用于开关门的输入第二章安装2.1 检查包装内容请参阅下面的包装清单以检查包装的完整性。
IT7000用户使用手册© 版权归属于艾德克斯电子有限公司Ver1.0/APR, 2011第一章软件系统安装 (3)1.1 计算机的基本配置 (3)1.2 安装和运行软件 (3)第二章 IT7000 界面和基本操作 (4)2.1 IT7000的界面介绍 (4)2.2 基本操作 (5)2.2.1 配置 (5)2.2.2 实时值 (14)2.2.3 电池放电 (15)2.2.4 保存数据 (18)2.2.5 数据查询 (19)2.2.6 关于 (19)第三章 IT8800系列控制界面介绍 (19)3.1 IT88 界面介绍 (20)3.2 设置电压，电流，电阻和功率值 (21)3.3 快速设置 (22)3.4 程序(在CV , CC, CR 和 CW 四种工作模式下) (24)3.5 GO/NG (25)3.6 抓取数据功能 (25)3.7 保存调用功能 (28)3.8 曲线放大和平移功能 (28)第一章软件系统安装IT7000是由艾德克斯电子有限公司为用户设计的一套操作简单，实用性强的控制软件。
适用于本公司出品的电源和电子负载，包括：IT8500 plus ,IT8700,IT8800等电子负载系列和IT6300,IT6500,IT6900系列电源。
这套软件可以让用户通过计算机控制来实现在电源或负载前面板进行的所有操作，给用户需要在远端操作机器提供很大的方便。
本软件支持RS232串口通信和USB,GPIB通讯。
1.1 计算机的基本配置此光盘的运行环境需要用户拥有 HTML 浏览器和浏览手册需要Adobe Acrobat Reader软件。
为了有较好的浏览效果，我们推荐您使用IT4.0 或者是更高级的浏览器。
系统要求：窗口: Pentium II Pentium III or Pentium IV配备奔腾III ，奔腾IV 或者以上等级微处理器的计算机使用Windows 98/ME/XP 或者是 Windows 2000/Windows NT4.1.2 安装和运行软件1. 把CD-ROM 放到光驱里面运行 IT7000 安装程序。

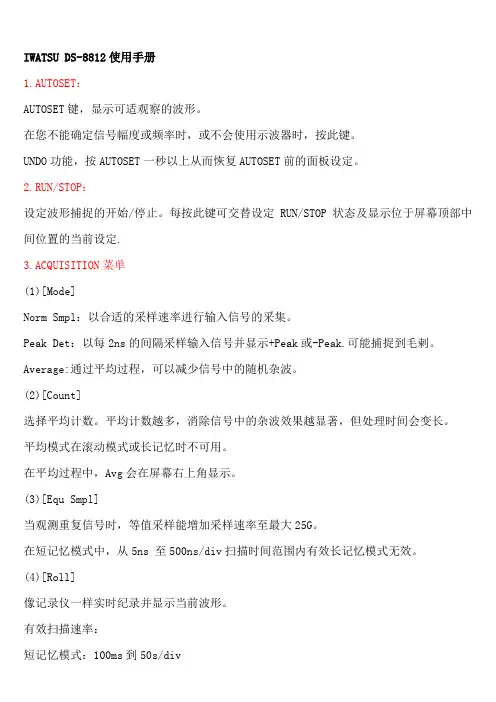

IWATSU DS-8812使用手册1.AUTOSET：AUTOSET键，显示可适观察的波形。
