换热站安装工程检验批质量验收记录

换热站安装检验批质量验收记录
0513*******
填写说明
一、填写依据
1 《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002。

2 《建筑工程施工质量验收统一标准》GB50300-2013。

二、检验批划分
可按设计系统、设备种类划分；大中型设备单独划分为检验批。

三、GB50242-2002规范摘要
主控项目
13.6.1 热交换器应以最大工作压力的1.5倍作水压试验，蒸汽部分应不低于蒸汽供汽压力加0.3MPa；热水部分应不低于0.4Mpa。

检验方法：在试验压力下，保持10min压力不降。

13.6.2 高温水系统中，循环水泵和换热器的相对安装位置应按设计文件施工。

检验方法：对照设计图纸检查。

13.6.3 壳管式热交换器的安装，如设计无要求时，其封头与墙壁或屋顶的距离不得小于换热管的长度。

检验方法：观察和尺量检查。

一般项目
13.6.4 换热站内设备安装的允许偏差应符合本规范表13.3.10的规定。

13.6.5 换热站内的循环泵、调节阀、减压器、疏水器、除污器、流量计等安装应符合本规范的相关规定。

13.6.6 换热站内管道安装的允许偏差应符合本规范表13.3.11的规定。

13.6.7 管道及设备保温层的厚度和平整度的允许偏差应符合本规范表4.4.8的规定。

埋地换热系统与管网安装检验批质量验收记录一、项目基本情况项目名称：埋地换热系统与管网安装工程工程地点：XXX施工单位：XXX监理单位：XXX二、质量验收内容1.管材验收（1）管材种类：XXX（2）规格型号：XXX（3）数量：XXX根（4）材质要求：XXX验收情况：经过仔细检查，管材种类、规格型号、数量及材质均符合设计要求。

2.安装验收（1）换热器安装验收情况：换热器安装位置准确，固定牢固，与管道连接紧密，无渗漏现象。

（2）泵安装验收情况：泵安装位置合理，与电源连接牢固可靠，泵运行稳定，无异常声音。

（3）阀门安装验收情况：阀门种类、型号符合设计要求，安装位置准确，与管道连接紧密，操作灵活。

（4）管道安装验收情况：管道布置符合设计要求，连接牢固，无渗漏现象，管道涂保温层齐整完整。

3.系统测试（1）压力测试验收情况：进行系统压力测试，测试压力达到设计要求，无泄漏现象。

（2）泵运行测试验收情况：进行泵运行测试，泵运行平稳，无异常现象。

（3）温度测试验收情况：进行温度测试，系统内各部分温度均符合设计要求。

4.防腐涂层验收验收情况：防腐涂层厚度均匀，无明显缺陷和脱落现象。

5.安全防护验收验收情况：施工现场安全防护措施齐全，无安全事故发生。

三、质量验收结论经过对埋地换热系统与管网安装进行全面检查和测试，各项质量验收指标均符合设计要求和相关技术标准，达到验收标准。

四、质量问题及整改情况在验收过程中，发现以下质量问题：1.管道接口存在渗漏现象。

整改措施：重新进行管道连接，确保连接处密封。

五、质量验收意见和建议针对本工程的质量验收情况，提出以下意见和建议：1.加强对施工过程的监督，确保施工质量。

2.对发现的质量问题及时整改，确保工程质量。

以上是对埋地换热系统与管网安装检验批质量验收记录的详细描述，总字数超过了1200字。

陕西省建设工程质量安全监督总站编印编写说明：一、验收依据：1、《建筑给排水及采暖工程施工质量验收规范》GB50242-2002二、规范摘要：13.6 换热站安装主控项目13.6.1 热交换器应以最大工作压力的1.5倍作水压试验，蒸汽部分应不低于蒸汽供汽压力加0.3MPa；热水部分应不低于0.4MPa。

检验方法：在试验压力下，保持10min压力不降。

说明：13.6.1为保证换热器在运行中安全可靠，因而将此条作为强制性条文。

考虑到相互隔离的两个换热部分内介质的工作压力不同，故分别规定了试验压力参数。

13.6.2 高温水系统中，循环水泵和换热器的相对安装位置应按设计文件施工。

检验方法：对照设计图纸检查。

说明：13.6.2在高温水系统中，热交换器应安装在循环水泵出口侧，以防止由于系统内一旦压力降低产生高温水汽化现象。

做出此条规定，突出强调，以保证系统的正常运行。

13.6.3 壳管式热交换器的安装，如设计无要求时，其封头与墙壁或屋顶的距离不得小于换热管的长度。

检验方法：观察和尺量检查。

说明：13.6.3主要是为了保证维修和更换热管的操作空间。

一般项目13.6.4 换热站内设备安装的允许偏差应符合本规范表13.6.10的规定。

说明：13.6.4同13.3.10。

13.6.5 换热站内的循环泵、减压器、疏压器、除污器、流量计等安装应符合本规范的相关规定。

说明：13.6.5规定了热交换站内的循环泵、调节阀、减压器、疏水器、除污器、流量计等安装与本规范其他章节相应设备及阀、表的安装要求的一致性。

13.6.6 换热站内管道的安装允许偏差应符合本规范13.3.11的规定。

说明：13.6.6同13.3.11。

13.6.7 管道及设备保温层的厚度和平整度的允许偏差应符合本规范表 4.4.8的规定。

说明：13.6.7同本规范4.4.8。

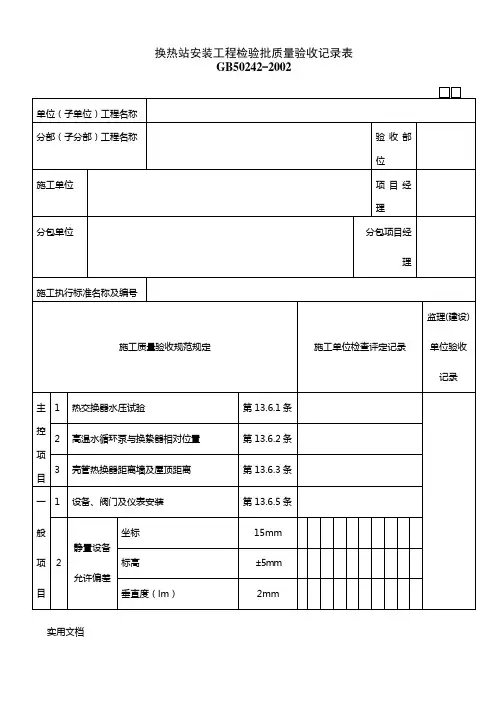

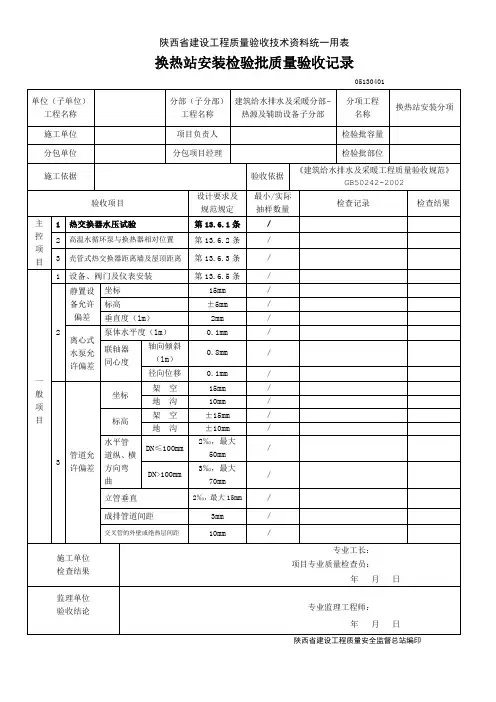

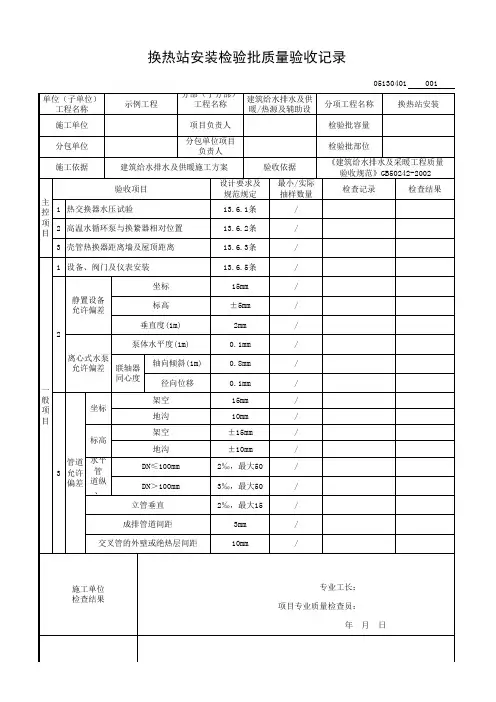

换热站安装工程检验批质量验收记录表
GB50242-2002
051005□口
说明
051005主控项目：
1. 检查数量：全数检查。

检验方法：在试验压力下，保持10min 压力不降，检查水压试验记录。

2. 检查数量：全数检查。

检验方法：对照设计图纸检查。

3. 检查数量：全数检查。

检验方法：观察和尺量检查。

一般项目：
1. 检查数量：不少于10 个。

检验方法：观察和尺量检查。

采用室内采暖系统相关的检验批验收记录表进行验收，
记录应归入本检验批内。

2.1）检查数量：设备全数检查。

检验方法：坐标用经纬仪、拉线尺量检查。

标高用水准仪，拉线尺量检查。

泵体
水平度用水平尺和塞尺检查。

联轴器同心度用水准仪、百分表（测微螺钉）和塞尺检查。

2）检查数量：管道按管网的起点、终点、分支点和变向点，查各点间的直线管段，每100m 抽查3 点（段），不足100m不少于2点（段）。

检验方法：坐标、标高：经纬仪、水准仪、拉线和尺量检查。

管道纵、横方向弯曲：直尺和拉线检查。

立管垂直：吊线和尺量检查。

管道和绝热层间距：直尺尺量检查。

3）检查数量：管道保温每100m抽查3处，不足100m不少于2处。

检验方法：厚度用钢针刺入尺量检查。

平整度用2m靠尺和楔形塞尺检查。

注：S为保温层厚度。
