数据流图基本图形符号

3.3 数据流图(DFD)数据流图，简称DFD，是SA方法中用于表示系统逻辑模型的一种工具，它以图形的方式描绘数据在系统中流动和处理的过程，由于它只反映系统必须完成的逻辑功能，所以它是一种功能模型。

下图是一个飞机机票预订系统的数据流图，它反映的功能是：旅行社把预订机票的旅客信息(姓名、年龄、单位、身份证号码、旅行时间、目的地等)输入机票预订系统。

系统为旅客安排航班，打印出取票通知单(附有应交的账款)。

旅客在飞机起飞的前一天凭取票通知单交款取票，系统检验无误，输出机票给旅客。

3.3.1 基本图形符号数据流图有四种基本图形符号：：箭头，表示数据流；〇：圆或椭圆，表示加工；= ：双杠，表示数据存储；□：方框，表示数据的源点或终点。

(1) 数据流。

数据流是数据在系统内传播的路径，因此由一组成分固定的数据组成。

如订票单由旅客姓名、年龄、单位、身份证号、日期、目的地等数据项组成。

由于数据流是流动中的数据，所以必须有流向，除了与数据存储之间的数据流不用命名外，数据流应该用名词或名词短语命名。

(2)加工(又称为数据处理)。

对数据流进行某些操作或变换。

每个加工也要有名字，通常是动词短语，简明地描述完成什么加工。

在分层的数据流图中，加工还应编号。

(3)数据存储(又称为文件)，指暂时保存的数据，它可以是数据库文件或任何形式的数据组织。

(4)数据源点或终点，是本软件系统外部环境中的实体(包括人员、组织或其他软件系统)，统称外部实体。

一般只出现在数据流图的顶层图。

3.3.2画数据流图的步骤(1)首先画系统的输入输出，即先画顶层数据流图。

顶层流图只包含一个加工，用以表示被开发的系统，然后考虑该系统有哪些输入数据、输出数据流。

顶层图的作用在于表明被开发系统的范围以及它和周围环境的数据交换关系。

下图为飞机机票预订系统的顶层图。

(2)画系统内部，即画下层数据流图。

不再分解的加工称为基本加工。

一般将层号从0开始编号，采用自顶向下，由外向内的原则。

数据流图（DFD）画法要求一、数据流图（DFD）数据流图也称为数据流程图date flow diagram , DFD，是一种便于用户理解和分析系统数据流程的图形工具，它摆脱了系统和具体内容，精确的在逻辑上描述系统的功能、输入、输出和数据存储等，是系统逻辑模型的重要组成部分。

数据流图以图形的方式描绘数据在系统中流动和处理的过程，由于它只反映系统必须完成的逻辑功能，所以它是一种功能模型。

1.数据流图的基本符号数据流图由四种基本符号组成，见图1所示。

图1 数据流图的基本符号例：图2是一个简单的数据流图，它表示数据X从源S流出，经P加工转换成Y，接着经P加工转换为Z，在加工过程中从F中读取数据。

图2数据流图举例下面来详细讨论各基本符号的使用方法。

2.数据流数据流由一组确定的数据组成。

例如“发票”为一个数据流，它由品名、规格、单位、单价、数量等数据组成。

数据流用带有名字的具有箭头的线段表示，名字称为数据流名，表示流经的数据，箭头表示流向。

数据流可以从加工流向加工，也可以从加工流进、流出文件，还可以从源点流向加工或从加工流向终点。

对数据流的表示有以下约定：对流进或流出文件的数据流不需标注名字，因为文件本身就足以说明数据流。

而别的数据流则必须标出名字，名字应能反映数据流的含义。

数据流不允许同名。

两个数据流在结构上相同是允许的，但必须体现人们对数据流的不同理解。

例如图3(a)中的合理领料单与领料单两个数据流，它们的结构相同，但前者增加了合理性这一信息。

两个加工之间可以有几股不同的数据流，这是由于它们的用途不同，或它们之间没有联系，或它们的流动时间不同，如图3(b)所示。

（a）（b）（c）图3 简单数据流图举例数据流图描述的是数据流而不是控制流。

如图3 (c)中，“月末”只是为了激发加工“计算工资”，是一个控制流而不是数据流，所以应从图中删去。

3.加工处理加工处理是对数据进行的操作，它把流入的数据流转换为流出的数据流。

一、数据字典：数据字典最重要的作用是作为分析阶段的工具。

任何字典最重要的用途都是供人查询对不了解的条目的解释，在结构化分析中，数据字典的作用是给数据流图上每个成分加以定义和说明。

换句话说，数据流图上所有的成分的定义和解释的文字集合就是数据字典，而且在数据字典中建立的一组严密一致的定义很有助于改进分析员和用户的通信。

数据库数据字典不仅是每个数据库的中心，而且对每个用户也是非常重要的信息。

用户可以用SQL语句访问数据库数据字典。

数据字典各部分的描述①数据项：数据流图中数据块的数据结构中的数据项说明数据项是不可再分的数据单位。

对数据项的描述通常包括以下内容：数据项描述={数据项名，数据项含义说明，别名，数据类型，长度，取值范围，取值含义，与其他数据项的逻辑关系}其中“取值范围”、“与其他数据项的逻辑关系”定义了数据的完整性约束条件，是设计数据检验功能的依据。

②数据结构：数据流图中数据块的数据结构说明数据结构反映了数据之间的组合关系。

一个数据结构可以由若干个数据项组成，也可以由若干个数据结构组成，或由若干个数据项和数据结构混合组成。

对数据结构的描述通常包括以下内容：数据结构描述={数据结构名，含义说明，组成:{数据项或数据结构}}③数据流：数据流图中流线的说明数据流是数据结构在系统内传输的路径。

对数据流的描述通常包括以下内容：数据流描述={数据流名，说明，数据流来源，数据流去向，组成:{数据结构}，平均流量，高峰期流量}其中“数据流来源”是说明该数据流来自哪个过程。

“数据流去向”是说明该数据流将到哪个过程去。

“平均流量”是指在单位时间（每天、每周、每月等）里的传输次数。

“高峰期流量”则是指在高峰时期的数据流量。

④数据存储：数据流图中数据块的存储特性说明数据存储是数据结构停留或保存的地方，也是数据流的来源和去向之一。

对数据存储的描述通常包括以下内容：数据存储描述={数据存储名，说明，编号，流入的数据流，流出的数据流，组成:{数据结构}，数据量，存取方式}其中“数据量”是指每次存取多少数据，每天（或每小时、每周等）存取几次等信息。

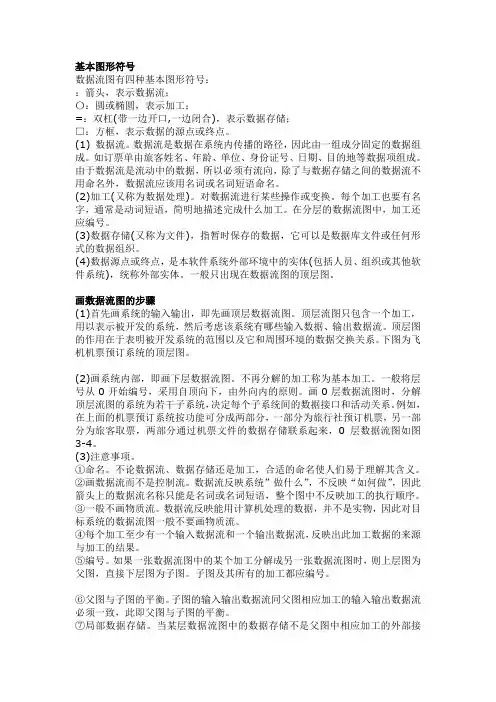

基本图形符号数据流图有四种基本图形符号：：箭头，表示数据流；〇：圆或椭圆，表示加工；=：双杠(带一边开口,一边闭合)，表示数据存储；□：方框，表示数据的源点或终点。

(1) 数据流。

数据流是数据在系统内传播的路径，因此由一组成分固定的数据组成。

如订票单由旅客姓名、年龄、单位、身份证号、日期、目的地等数据项组成。

由于数据流是流动中的数据，所以必须有流向，除了与数据存储之间的数据流不用命名外，数据流应该用名词或名词短语命名。

(2)加工(又称为数据处理)。

对数据流进行某些操作或变换。

每个加工也要有名字，通常是动词短语，简明地描述完成什么加工。

在分层的数据流图中，加工还应编号。

(3)数据存储(又称为文件)，指暂时保存的数据，它可以是数据库文件或任何形式的数据组织。

(4)数据源点或终点，是本软件系统外部环境中的实体(包括人员、组织或其他软件系统)，统称外部实体。

一般只出现在数据流图的顶层图。

画数据流图的步骤(1)首先画系统的输入输出，即先画顶层数据流图。

顶层流图只包含一个加工，用以表示被开发的系统，然后考虑该系统有哪些输入数据、输出数据流。

顶层图的作用在于表明被开发系统的范围以及它和周围环境的数据交换关系。

下图为飞机机票预订系统的顶层图。

(2)画系统内部，即画下层数据流图。

不再分解的加工称为基本加工。

一般将层号从0开始编号，采用自顶向下，由外向内的原则。

画0层数据流图时，分解顶层流图的系统为若干子系统，决定每个子系统间的数据接口和活动关系。

例如，在上面的机票预订系统按功能可分成两部分，一部分为旅行社预订机票，另一部分为旅客取票，两部分通过机票文件的数据存储联系起来，0层数据流图如图3-4。

(3)注意事项。

①命名。

不论数据流、数据存储还是加工，合适的命名使人们易于理解其含义。

②画数据流而不是控制流。

数据流反映系统”做什么”，不反映“如何做”，因此箭头上的数据流名称只能是名词或名词短语，整个图中不反映加工的执行顺序。

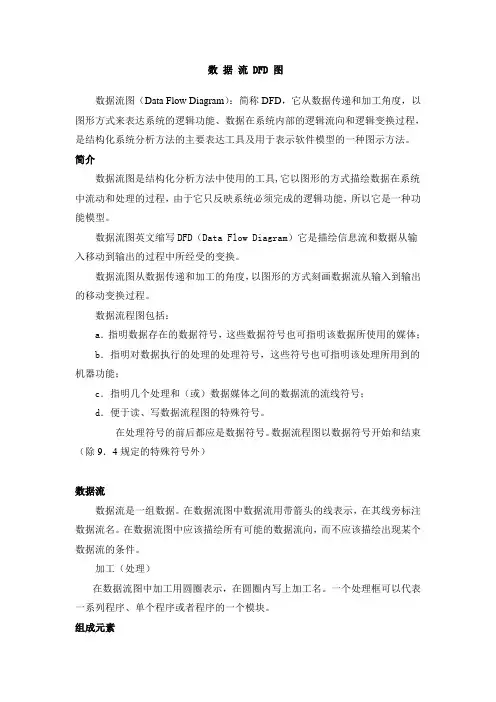

数据流 DFD 图数据流图（Data Flow Diagram）：简称DFD，它从数据传递和加工角度，以图形方式来表达系统的逻辑功能、数据在系统内部的逻辑流向和逻辑变换过程，是结构化系统分析方法的主要表达工具及用于表示软件模型的一种图示方法。

简介数据流图是结构化分析方法中使用的工具,它以图形的方式描绘数据在系统中流动和处理的过程，由于它只反映系统必须完成的逻辑功能，所以它是一种功能模型。

数据流图英文缩写DFD（Data Flow Diagram）它是描绘信息流和数据从输入移动到输出的过程中所经受的变换。

数据流图从数据传递和加工的角度，以图形的方式刻画数据流从输入到输出的移动变换过程。

数据流程图包括：a．指明数据存在的数据符号，这些数据符号也可指明该数据所使用的媒体；b．指明对数据执行的处理的处理符号，这些符号也可指明该处理所用到的机器功能；c．指明几个处理和（或）数据媒体之间的数据流的流线符号；d．便于读、写数据流程图的特殊符号。

在处理符号的前后都应是数据符号。

数据流程图以数据符号开始和结束（除9．4规定的特殊符号外）数据流数据流是一组数据。

在数据流图中数据流用带箭头的线表示，在其线旁标注数据流名。

在数据流图中应该描绘所有可能的数据流向，而不应该描绘出现某个数据流的条件。

加工（处理）在数据流图中加工用圆圈表示，在圆圈内写上加工名。

一个处理框可以代表一系列程序、单个程序或者程序的一个模块。

组成元素数据流图数据流程图中有以下几种主要元素：→：数据流。

数据流是数据在系统内传播的路径，因此由一组成分固定的数据组成。

如订票单由旅客姓名、年龄、单位、身份证号、日期、目的地等数据项组成。

由于数据流是流动中的数据，所以必须有流向，除了与数据存储之间的数据流不用命名外，数据流应该用名词或名词短语命名。

□：数据源（终点）。

代表系统之外的实体，可以是人、物或其他软件系统。

○：对数据的加工（处理）。

加工是对数据进行处理的单元，它接收一定的数据输入，对其进行处理，并产生输出。

3.3 数据流图(DFD)数据流图，简称DFD，是SA方法中用于表示系统逻辑模型的一种工具，它以图形的方式描绘数据在系统中流动和处理的过程，由于它只反映系统必须完成的逻辑功能，所以它是一种功能模型。

下图是一个飞机机票预订系统的数据流图，它反映的功能是：旅行社把预订机票的旅客信息(姓名、年龄、单位、身份证号码、旅行时间、目的地等)输入机票预订系统。

系统为旅客安排航班，打印出取票通知单(附有应交的账款)。

旅客在飞机起飞的前一天凭取票通知单交款取票，系统检验无误，输出机票给旅客。

3.3.1 基本图形符号数据流图有四种基本图形符号：：箭头，表示数据流；〇：圆或椭圆，表示加工；= ：双杠，表示数据存储；□：方框，表示数据的源点或终点。

(1) 数据流。

数据流是数据在系统内传播的路径，因此由一组成分固定的数据组成。

如订票单由旅客姓名、年龄、单位、身份证号、日期、目的地等数据项组成。

由于数据流是流动中的数据，所以必须有流向，除了与数据存储之间的数据流不用命名外，数据流应该用名词或名词短语命名。

(2)加工(又称为数据处理)。

对数据流进行某些操作或变换。

每个加工也要有名字，通常是动词短语，简明地描述完成什么加工。

在分层的数据流图中，加工还应编号。

(3)数据存储(又称为文件)，指暂时保存的数据，它可以是数据库文件或任何形式的数据组织。

(4)数据源点或终点，是本软件系统外部环境中的实体(包括人员、组织或其他软件系统)，统称外部实体。

一般只出现在数据流图的顶层图。

3.3.2画数据流图的步骤(1)首先画系统的输入输出，即先画顶层数据流图。

顶层流图只包含一个加工，用以表示被开发的系统，然后考虑该系统有哪些输入数据、输出数据流。

顶层图的作用在于表明被开发系统的范围以及它和周围环境的数据交换关系。

下图为飞机机票预订系统的顶层图。

(2)画系统内部，即画下层数据流图。

不再分解的加工称为基本加工。

一般将层号从0开始编号，采用自顶向下，由外向内的原则。

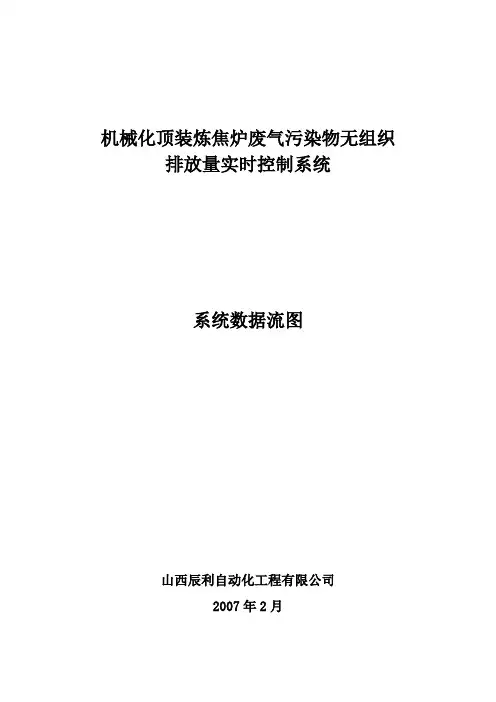

机械化顶装炼焦炉废气污染物无组织排放量实时控制系统系统数据流图山西辰利自动化工程有限公司2007年2月在系统的结构设计，经常采用数据流图及数据词典的方法描述。

1、基本数据流图数据流图(Data Flow Diagram，简称DFD) 是一种最常用的结构化分析工具，它从数据传递和加工角度，以图形的方式刻画系统内的数据运动情况。

数据流图中具有四种基本成分，如下图所示。

数据存储数据流表示数据的流动情况；加工表示对数据的加工处理过程，它的名字应能简明扼要地表明所完成的是什么加工；数据存贮在数据流图中起着保存数据的作用，指向数据存贮的数据流可以理解为写数据，从数据存贮引出的数据流可以理解为读数据，双向数据流可以理解为修改数据；数据源点或终点，表示图中出现数据的始发点或终止点，一般是原始数据的获得或输出也可能是另外一个系统。

对于很多人来说，通过学习计算机语言已经比较熟悉程序框图了，在画数据流图时很容易将它们搞混。

程序框图是从对数据进行加工的角度描述系统的，其箭头是控制流，表示的是对数据进行加工的次序，它用于描述怎样解决问题；数据流图则是从数据的角度来描述系统的，其箭头是数据流，表示的是数据的流动方向，它用于描述是什么问题。

2、分层数据流图对于比较复杂的实际问题，在数据流图上常常出现十几个乃至几十个、上百个加工，这样的数据流图看起来很不清楚。

采用层次结构的数据流图则能很好地解决这个问题。

如图中的系统Ｓ系统加工数据流图它的输入输出反映了系统与外界环境的关系或接口，仅用这个图是不能表明数据的加工要求的，需要进一步细化。

如果S可以分解成三个子系统S1、S2、S3，则可画出它们加工及其相关的数据流。

子系统S1又可以进一步细化为S1.1、S1.2、S1.3，等等。

分层数据流图按照这种方法对系统进行自顶向下的逐步细化和分层分解，并以分层的数据流图反映这种结构关系，就能比较清楚地表达和容易地理解整个系统。

3、数据流图的说明尽管数据流图给出了系统数据流向和加工等情况，但其各个成分的具体含义仍然不清楚或不明确，因此，在实际中常采用数据词典这一基本工具对其作进一步的详细说明。

[]数据流程图（需求分析⽅法和建模⼯具）结构化分析是⾯向数据流开展需求分析⼯作的⼀种有效⽅法。

⼀般采⽤⾃顶向下，逐层分解的演义分析法来定义系统的需求，即先把分析对象抽象成⼀个系统，然后⾃顶向下的逐层分解，将复杂的系统分解成简单的、能够清楚地被理解和表达的若⼲个⼦系统。

这样就可以分别理解系统的每个细节、前后顺序和相互关系，找出各部分之间的数据接⼝。

在结构化分析⽅法所采⽤的⼯具有数据流程图（DFD ）、数据字典（DD ）、结构化语⾔、判定树、判定表等。

结构化分析的核⼼是数据流程图，数据流程图是以图形的⽅式表达在问题中信息的变换和传递过程。

它把系统看成是由数据流联系的各种概念的组合，⽤分解及抽象⼿段来控制需求分析的复杂性，采⽤分层的数据流程图来表⽰⼀个复杂的系统。

数据流图：简称DFD ，就是采⽤图形⽅式来表达系统的逻辑功能、数据在系统内部的逻辑流向和逻辑变换过程，是结构化系统分析⽅法的主要表达⼯具及⽤于表⽰软件模型的⼀种图⽰⽅法。

　基于计算机的信息处理系统由数据流和⼀系列的加⼯构成，这些加⼯将输⼊数据流加⼯为输出数据流 数据流图描述数据流和加⼯ 数据流图⽤图形符号表⽰数据流、加⼯、数据源及外部实体 数据流图具有层次结构，⽀持问题分解、逐步求精的分析⽅法 它是数据驱动的数据流图既可以表⽰基于计算机的系统，也可以表⽰软件 数据流图可以⽤来抽象地表⽰系统或软件。

它从信息传递和加⼯的⾓度，以图形的⽅式刻画数据流从输⼊到输出的移动变换过程，同时可以按⾃顶向下、逐步分解的⽅法表⽰内容不断增加的数据流和功能细节。

因此，数据流图既提供了功能建模的机制，也提供了信息流建模的机制，从⽽可以建⽴起系统或软件的功能模型。

数据流图的基本符号的意思： 1.矩形表⽰数据的外部实体； 2.圆⾓的矩形表⽰变换数据的处理逻辑； 3.少右⾯的边矩形表⽰数据的存储； 4.箭头表⽰数据流。

数据流程图中有以下⼏种主要元素： →：数据流。

数据流是数据在系统内传播的路径，因此由⼀组成分固定的数据组成。
