离心式渣浆泵结构设计

渣浆泵的结构设计与优化渣浆泵是一种专门用于输送高浓度颗粒状介质的泵，广泛应用于矿山、冶金、电力、化工等行业。

其结构设计和优化对于提高泵的运行效率、延长泵的使用寿命至关重要。

一、渣浆泵的结构设计渣浆泵的主要组成部分包括泵体、叶轮、轴承、密封装置等。

在结构设计中需要考虑以下几个方面：1. 泵体设计：泵体作为渣浆泵的主要承载部分，其设计需要考虑介质的输送能力、泵的压力承载能力以及泵体的结构强度。

一般采用铸铁或高铬合金钢等材料制作，以保证泵体的耐磨性和抗腐蚀性。

2. 叶轮设计：叶轮是渣浆泵的核心部件，其设计对于提高泵的效率和耐磨性至关重要。

叶轮通常采用可拆卸结构，方便更换受损部分，延长使用寿命。

叶轮的叶片采用高硬度合金材料制作，提高抗磨损能力。

3. 轴承设计：轴承是支撑叶轮和泵体的关键部件，其设计需要考虑泵的载荷和转速等因素。

轴承一般采用高强度的合金钢或陶瓷材料制作，以保证轴承的承载能力和使用寿命。

4. 密封装置设计：渣浆泵在运行过程中，介质往往会造成泵体和轴承密封的磨损和泄漏，因此，密封装置的设计尤为重要。

常见的密封方式包括填料密封、机械密封和磁力密封等。

设计时需要考虑介质的粘稠度、压力和温度等参数，选择适合的密封方式，确保密封效果。

二、渣浆泵的优化设计为了提高渣浆泵的效率和性能，需进行优化设计，主要包括以下几个方面：1. 流道设计：优化流道设计是提高渣浆泵效率的关键。

合理的流道设计可以减小阻力，提高流体的输送能力。

通过流场分析和数值模拟，可以确定最佳的流道形状和尺寸，以获得更高的效率。

2. 叶轮结构优化：叶轮结构的优化设计可以提高泵的输送能力和耐磨性。

采用CAD软件进行叶片的设计和模拟分析，优化叶片的偏心和曲线形状，以增加叶轮的耐磨性和抗堵塞性能。

3. 轴承支撑结构优化：轴承支撑结构的合理设计可以提高泵的稳定性和使用寿命。

采用结构优化软件对轴承支撑结构进行有限元分析，确定最佳的结构形式和材料，以提高轴承的承载能力和抗疲劳性能。

参照国内外此类单级离心泵的结构，并吸收其优点，确定了本次离心泵的总体结构布置。

由于是单级泵，取消了串并联结构中的最薄弱环节水轴承，可使其可靠性大为提高。

采用加长联轴节，泵体采用后开式的结构，在不拆卸进出水管路和电机的情况下即可取出转子。

这样，泵内的零件如泵体密封环和机械密封等密封易损件，在维修保养或更换修理时，可大大减轻使用者的劳动强度，缩短维修时间，并保证承压管路尤其是高压管路的密封性，这一点对于现代机械设备是十分重要的。

离心泵总体结构设计本次设计的单级单吸离心泵整体为卧式结构，泵由单级离心泵和电机组成，泵组为整装机组，电机固定在泵架上，泵组通过底座安装在地基上，也可通过泵架采用中间悬挂安装。

电机通过联轴器将动力传入泵转子部件上带动其旋转。

泵的转子部件包含了主轴、叶轮、轴承、机械密封、轴承座等零件，通过轴承座与泵体相连。

泵体采用后开始结构，转子部件可以从泵体上部实现安装与拆卸。

离心泵的吸水口于排水口轴心线垂直。

离心泵叶轮通过轴端螺纹固定在主轴端上，用螺母进行轴向固定，用止动垫片进行防松止动。

叶轮与主轴通过不锈钢平键传递动力。

泵的轴端密封采用了泄漏极少的机械密封，同时在泵体密封涵中设计了防干转空腔，以保护机械密封在刚起动或泵内不完全排气时在没有液体润滑的条件下运转。

机械密封的润滑与冷却液通过增设的综合防泄漏系统来提供与保证。

传动部分设计离心泵的原动机一般都选择电动机，电动机通过联轴器将动力输入泵中。

因此联轴器的设计好坏将会决定整个机组的效率以及传动的平稳性，进而影响泵运行的平稳性。

同时联轴器的选择与设计还直接关系到泵的拆卸与维修性能。

目前国内同行业中一般还是用传统的凸缘式(图3-2)或柱销式(图3-3)联轴器。

柱销式联轴器是最早采用的一种联轴器，该联轴器如图所示存在结构复杂安装定位调整困难，寿命短等缺点。

在国内离心泵上已逐步用爪式联轴器替代了柱销式联轴器。

爪式联轴器相对结构简单，通过增加弹性橡胶垫具有了一定的柔性补偿能力。

第一章离心式渣浆泵基本知识第一节渣浆泵的主要性能参数离心式渣浆泵是以液体（通常是水）为载体来输送固体物料的一种通用机械，表示泵工作性能的参数叫做泵的性能参数，主要有以下几个：1.流量流量是泵在单位时间内排出渣浆的数量，用“Qm”表示，其单位：m3/S;m3/H;e/s渣浆是由液体（通常为水）和固体物混合而成，所以渣浆流量Q M等于Qm=Qw+Qs (1-1)式中：Qw-液体（水）流量 m3/S;m3/H;e/sQs-固体物流量 m3/S;m3/H;e/s2.扬程还需说明的是只有泵扬程H用表压力表示时，其值才与液体密度有关，如下式所示：H=102X103(P2-P1)/Sm式中：P2—泵出口压力 MpaP1—泵进口压力 Mp Sm—渣浆密度 kg/ m33.转速泵的转速是指泵轴每分钟的转速，用“n”表示，其单位是r/min4.效率和轴功率泵输送渣浆是的效率称为渣浆效率，用“η”表示，它与泵输送清水时的效率有以下关系ηm =ER•η %(1-6)式中：ER —与渣浆特性有关的效率降低系数，其值与扬程降低系数HR相等，即H R = ERη—泵输送清水时的效率%，由试验得到泵的功率通常是指输入功率，即原动机传到泵轴上的功率，故又称轴功率。

用“NZ”表示。

单位时间内泵输送出去的渣浆在泵种获得的有效能量称为泵的有效功率，也称输出功率，用“Ne”表示其值由下式确定Ne =QH Sm/102 KW(1-7)式中：Q—泵的流量 m3/SH—泵的扬程 mSm—渣浆密度 kg/ m3轴功率和有效功率之差，是泵内损失的功率，其大小由泵的效率来计算，泵的效率是有效功率与轴功率之比，即η = N e/ N Z （1-8）由式（1-7）（1-8）可得泵的轴功率为：N e =QH Sm/102η KW(1-9)5.必须汽蚀余量汽蚀余量是指泵在吸入口处单位重量液体具有的超过汽化压力的富余能量，即泵不发生汽蚀进口必需具有的压力能，称为泵必需汽蚀余量。

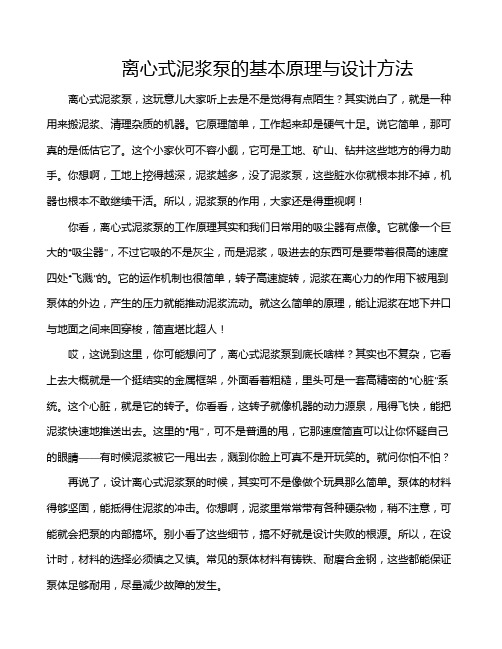

离心式泥浆泵的基本原理与设计方法离心式泥浆泵，这玩意儿大家听上去是不是觉得有点陌生？其实说白了，就是一种用来搬泥浆、清理杂质的机器。

它原理简单，工作起来却是硬气十足。

说它简单，那可真的是低估它了。

这个小家伙可不容小觑，它可是工地、矿山、钻井这些地方的得力助手。

你想啊，工地上挖得越深，泥浆越多，没了泥浆泵，这些脏水你就根本排不掉，机器也根本不敢继续干活。

所以，泥浆泵的作用，大家还是得重视啊！你看，离心式泥浆泵的工作原理其实和我们日常用的吸尘器有点像。

它就像一个巨大的“吸尘器”，不过它吸的不是灰尘，而是泥浆，吸进去的东西可是要带着很高的速度四处“飞溅”的。

它的运作机制也很简单，转子高速旋转，泥浆在离心力的作用下被甩到泵体的外边，产生的压力就能推动泥浆流动。

就这么简单的原理，能让泥浆在地下井口与地面之间来回穿梭，简直堪比超人！哎，这说到这里，你可能想问了，离心式泥浆泵到底长啥样？其实也不复杂，它看上去大概就是一个挺结实的金属框架，外面看着粗糙，里头可是一套高精密的“心脏”系统。

这个心脏，就是它的转子。

你看看，这转子就像机器的动力源泉，甩得飞快，能把泥浆快速地推送出去。

这里的“甩”，可不是普通的甩，它那速度简直可以让你怀疑自己的眼睛——有时候泥浆被它一甩出去，溅到你脸上可真不是开玩笑的。

就问你怕不怕？再说了，设计离心式泥浆泵的时候，其实可不是像做个玩具那么简单。

泵体的材料得够坚固，能抵得住泥浆的冲击。

你想啊，泥浆里常常带有各种硬杂物，稍不注意，可能就会把泵的内部搞坏。

别小看了这些细节，搞不好就是设计失败的根源。

所以，在设计时，材料的选择必须慎之又慎。

常见的泵体材料有铸铁、耐磨合金钢，这些都能保证泵体足够耐用，尽量减少故障的发生。

再有，离心泵的流量和扬程的设计也得讲究。

你要知道，流量大了，扬程可能就会降低，反之亦然。

为了保证泥浆泵的效率，设计师们要根据使用环境的具体需求来调节参数。

比如，在深井作业时，泥浆泵就需要有足够的扬程才能将泥浆送到地面，而在一些表层作业时，流量可能更重要。

离心式陶瓷渣浆泵1 范围本文件规定了离心式陶瓷渣浆泵的型式与基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存、成套范围。

本文件适用于离心式陶瓷渣浆泵的制造和检验。

2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。

其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 699 优质碳素结构钢GB/T 700 碳素结构钢GB/T 985.1 气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口GB/T 985.2 埋弧焊的推荐坡口GB/T 1348 球墨铸铁件GB/T 1569 圆柱形轴伸GB/T 2100 一般用途耐蚀钢铸件GB/T 2829 周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T 2997 致密定形耐火制品体积密度、显气孔率和真气孔率试验方法GB/T 3001 耐火材料常温抗折强度试验方法GB/T 3077 合金结构钢GB/T 3216—2005 回转动力泵水力性能验收试验1级和2级GB/T 5072 耐火材料常温耐压强度试验方法GB/T 6569 精细陶瓷弯曲强度试验方法GB/T 7021 离心泵名词术语GB/T 9112 钢制管法兰类型与参数GB/T 9239.1—2006 机械振动恒态（刚性）转子平衡品质要求第1部分：规范与平衡允差的检验GB/T 9239.2 机械振动恒态（刚性）转子平衡品质要求第2部分：平衡误差GB/T 9439 灰铸铁件GB /T 11352 一般工程用铸造碳钢件GB/T 13306 标牌GB/T 13384 机电产品包装通用技术条件GB/T 16555 含碳、碳化硅、氮化物耐火材料化学分析方法GB/T 18301 耐火材料常温耐磨性试验方法JB/T 4297 泵产品涂漆技术条件JB/T 6880.3 泵用抗磨白口铸铁件JB/T 8096—2013 离心式渣浆泵JB/T 8097—1999 泵的振动测量与评价方法 JB/T 8098—1999 泵的噪声测量与评价方法 JB/T 8687 泵类产品 抽样检查 3 术语和定义GB/T 7021、JB/T 8096—2013界定的术语和定义适用于本文件。

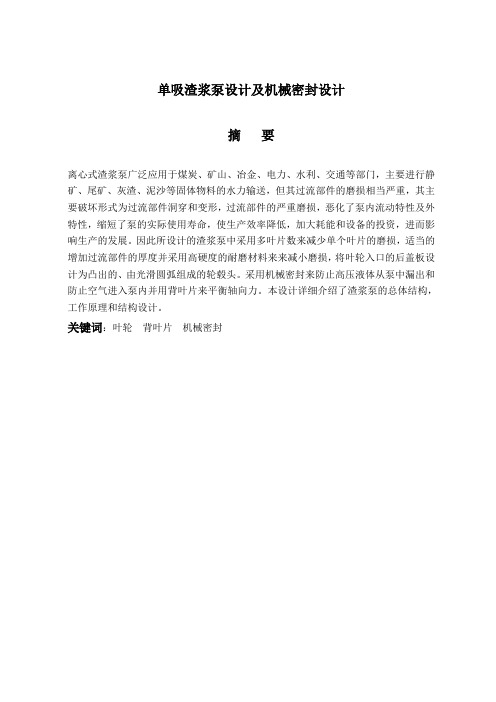

单吸渣浆泵设计及机械密封设计摘要离心式渣浆泵广泛应用于煤炭、矿山、冶金、电力、水利、交通等部门，主要进行静矿、尾矿、灰渣、泥沙等固体物料的水力输送，但其过流部件的磨损相当严重，其主要破坏形式为过流部件洞穿和变形，过流部件的严重磨损，恶化了泵内流动特性及外特性，缩短了泵的实际使用寿命，使生产效率降低，加大耗能和设备的投资，进而影响生产的发展。

因此所设计的渣浆泵中采用多叶片数来减少单个叶片的磨损，适当的增加过流部件的厚度并采用高硬度的耐磨材料来来减小磨损，将叶轮入口的后盖板设计为凸出的、由光滑圆弧组成的轮毂头。

采用机械密封来防止高压液体从泵中漏出和防止空气进入泵内并用背叶片来平衡轴向力。

本设计详细介绍了渣浆泵的总体结构，工作原理和结构设计。

关键词：叶轮背叶片机械密封Single suction slurry pump design and mechanical seal designAbstractThe slurry pump is the extensive applying in the coal, mineral mountain, metallurgy, electrical, water conservancy, transportation and so on. It is main to proceed the water power of the static mineral, tail mineral, ash grain, sediment solid material transportation. But its very serious over the abrasion that flow the parts. Its main breakage form is over flow the parts penetrate with transformation. Over serious abrasion that flow the parts，it is worsening the pump inside flows characteristic and outside characteristics, shorting the actual service life of the pump and making production efficiency lower, enlarging consumes the investment of the equipments, and then affecting the development of the production. It adopt many leaf's number to reduce the single abrasion of leaf's slice for this designing slurry pump, also increased combines over the thickness that flow the parts the high degree of hardness in adoption bears to whet the material to come to let up the wear and tear, and empressed an entrance covers plank design as to bulge and smooth hubcap head . Adopted the filler which is sealed completely to prevent the high pressure liquid to leak from the pump with keep air from entering to pump the inside counteract to carry on the back leaf's slice to equilibrium stalk face dint. This design was detailed to introduce the total construction that slurry pump, the work principle designs with the construction.Key words : impeller auxiliary impeller the filler seals第1章概论1.1泵的定义及其用途“泵”这个名词本身的意义说明其作用是用来提水，而且在很长的一个时期，这是它的唯一的用途。

渣浆泵的结构图及特点Last revision on 21 December 2020渣浆泵的结构图及特点所谓磨刀不误砍柴工，我们在渣浆泵在安装使用之前，一定要清楚其内部结构，才不至于犯一些十分低级的错误。

(一)渣浆泵的结构图(1)泵头部分1、M、AH、AHP、HP、H、HH型渣浆泵为双泵壳结构，即泵体、泵盖带有可更换的耐磨金属内衬(包括叶轮、护套、护板等)。

泵体、泵盖根据工作压力采用灰铸铁或球墨铸铁制造，垂直中开，用螺栓连接。

泵体有止口与托架用螺栓连接。

泵的吐出口可按八个角度旋转安装。

叶轮前后盖板带有背叶片以减少泄漏及提高泵的使用寿命。

2,AH渣浆泵泵体泵盖及过流部件：该系列泵为卧式、垂直中开式、双泵壳结构渣浆泵。

泵体和泵盖带有可更换的金属内衬，内衬材质为高铬耐磨合金材料，内衬可一直用到磨穿为止，延长维修周期，降低运行成本。

泵的出口方向可按8个角度旋转安装。

轴承组件：泵的轴承组件采用圆筒式结构，便于调整叶轮与前护板的间隙，维修时可整体拆出。

轴承采用油脂润滑。

轴封(密封)：泵的轴封型式有填料密封、付叶轮密封、机械密封。

传动方式：有V型三角带传动、弹性联轴传动、齿轮减速箱传动、液力偶合器传动、变频驱动装置、可控硅调速等。

其中V型三角带传动有 CL、CV、CR、ZL、ZV、ZR传动。

整体性能：泵的性能范围宽、汽蚀性能好、效率高。

可采用多级串联技术，以满足远距离输送。

过流部件有多种金属可供选用，并且增加深度。

采用多种速度和多种变型方式，使得泵在最佳工矿下运行。

使用寿命长，运行效益高，能满足多类恶劣的输送条件。

3、D、G型为单泵结构(即不带内衬)。

泵体、泵盖和叶轮采用耐磨金属制造。

泵体、泵盖的连接采用特殊的夹紧结构，泵出口方向可任意旋转，安装拆卸方便。

4、EVM,SP型渣浆泵，为立式渣浆泵，泵体泵盖与轴是立式垂直。

SP型也是单壳泵，泵体泵盖可以做成金属的或橡胶的。

5、渣浆泵泵头专业的称谓是泵体和泵盖。

一般渣浆泵的所谓泵头应该包含泵体和泵盖部分。
