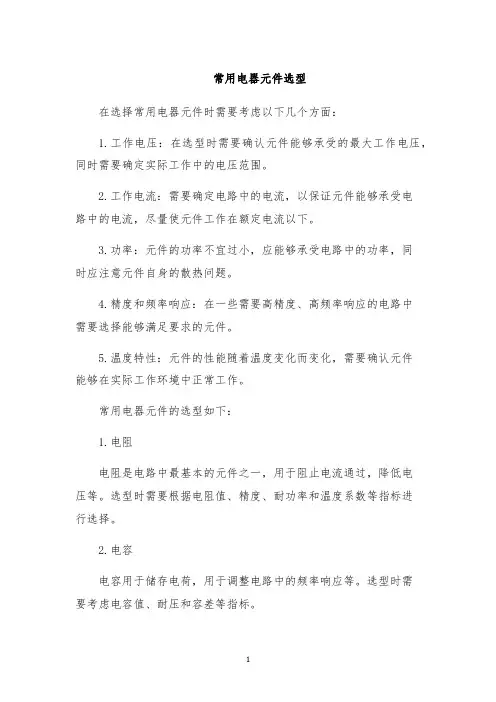

常用电器元件的选用

常用电器元件选型在选择常用电器元件时需要考虑以下几个方面：1.工作电压：在选型时需要确认元件能够承受的最大工作电压，同时需要确定实际工作中的电压范围。

2.工作电流：需要确定电路中的电流，以保证元件能够承受电路中的电流，尽量使元件工作在额定电流以下。

3.功率：元件的功率不宜过小，应能够承受电路中的功率，同时应注意元件自身的散热问题。

4.精度和频率响应：在一些需要高精度、高频率响应的电路中需要选择能够满足要求的元件。

5.温度特性：元件的性能随着温度变化而变化，需要确认元件能够在实际工作环境中正常工作。

常用电器元件的选型如下：1.电阻电阻是电路中最基本的元件之一，用于阻止电流通过，降低电压等。

选型时需要根据电阻值、精度、耐功率和温度系数等指标进行选择。

2.电容电容用于储存电荷，用于调整电路中的频率响应等。

选型时需要考虑电容值、耐压和容差等指标。

3.电感电感用于储存能量和抵抗电流变化。

选型时需要考虑电感值、耐电流和Q值等指标。

4.二极管二极管具有单向导通性，用于将交流信号转化为直流信号等。

选型时需要考虑额定电压、额定电流、正向压降和反向电压。

5.晶体管晶体管是一种具有放大作用的半导体元件，广泛用于放大、开关等电路中。

选型时需要考虑正向电压和最大电流等指标。

6.放大器放大器可将电路中的信号增大，用于音频、射频等应用中。

选型时需要考虑增益、输入和输出阻抗等指标。

7.开关开关用于控制电路中电流的通断，如继电器、MOS管、IGBT等。

选型时需要考虑额定电压、最大电流和速度等指标。

8.传感器传感器可将物理量转换为电信号输出，如温度传感器、压力传感器、光敏传感器等。

选型时需要考虑测量范围、输出信号和精度等指标。

9.电源电源用于为电路提供稳定的工作电压，如稳压器、开关电源等。

选型时需要考虑输入电压、输出电压和最大输出电流等指标。

以上是常用电器元件选型的基本原则和常用元件的选型指标，需要根据具体应用场景进行选型。

接触器的类型应根据电路中负载电流的种类来选择。

即交流负载应选用交流接触器，直流负载应选用直流接触器。

根据使用类别选用相应系列产品，接触器产品系列是按使用类别设计的，所以应根据接触器负担的工作任务来选择相应的使用类别。

若电机承担一般任务，其接触器可选AC-3类；若承担重任务可选用AC-4。

如选用AC-3类用于重任务时，应降低容量使用，例如，AC-3设计的控制4KW电动机的接触器，用于重任务时，应降低一个容量的等级，只能控制2.2KW电动机等。

直流接触器的选择类别与交流接触器类似。

2.接触器主触点的额定电压选择被选用的接触器主触点的额定电压应大于或等于负载的额定电压。

3.接触器主触点额定电流的选择In=Pn×103/√3Uncosφ·η式中，Pn为电动机功率（KW），Un为电动机额定线电压（V）cosφ为电动机功率因数，其值大约在0.85-0.9之间。

η为电机的效率，其值一般在0.8-0.9之间。

在选用接触器时，其额定电流应大于计算值。

也可以根据电气设备手册给出的被控电动机的容量和接触器额定电流对应的数据选择。

在已知接触器主触点额定电流的情况下，可以计算出所控制电动机的功率。

例如，CJ20-63型交流接触器在380V时的额定工作电流为63A，故它在380V时能控制的电动机的功率为Pn=√3×380V×63A×0.9×10-3=33KW其中，cosφ、η均取0.9。

由此可见，在380V的情况下，63A的接触器的额定控制功率为33KW。

在实际应用中，接触器主触点的额定电流也常常按下面的经验公式计算In=Pn×103/KUn式中，K为经验系数，取1-1.4。

在确定接触器主触点电流等级时，如果接触器的使用类别与所控制负载的工作任务相对应时，一般应使主触点的电流等级与所控制的负载相当，或者稍大一些。

如果不对应，例如用AC-3类的接触器控制AC-3与AC-4混合类负载时，则需降低电流等级使用。

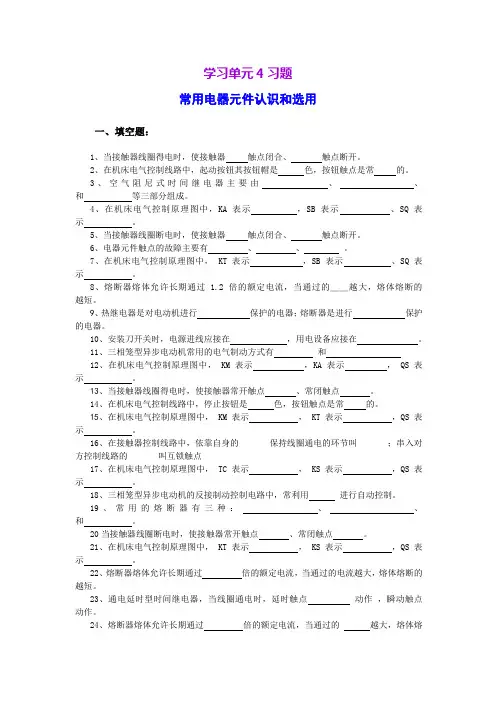

学习单元4习题常用电器元件认识和选用一、填空题：1、当接触器线圈得电时，使接触器触点闭合、触点断开。

2、在机床电气控制线路中，起动按钮其按钮帽是色，按钮触点是常的。

3、空气阻尼式时间继电器主要由、、和等三部分组成。

4、在机床电气控制原理图中，KA表示，SB表示、SQ表示。

5、当接触器线圈断电时，使接触器触点闭合、触点断开。

6、电器元件触点的故障主要有、、。

7、在机床电气控制原理图中， KT表示，SB表示、SQ表示。

8、熔断器熔体允许长期通过 1.2倍的额定电流，当通过的＿＿越大，熔体熔断的越短。

9、热继电器是对电动机进行保护的电器；熔断器是进行保护的电器。

10、安装刀开关时，电源进线应接在，用电设备应接在。

11、三相笼型异步电动机常用的电气制动方式有和12、在机床电气控制原理图中， KM表示，KA表示， QS表示。

13、当接触器线圈得电时，使接触器常开触点、常闭触点。

14、在机床电气控制线路中，停止按钮是色，按钮触点是常的。

15、在机床电气控制原理图中， KM表示， KT表示，QS表示。

16、在接触器控制线路中，依靠自身的_______保持线圈通电的环节叫_______；串入对方控制线路的_______叫互锁触点17、在机床电气控制原理图中， TC表示， KS表示，QS表示。

18、三相笼型异步电动机的反接制动控制电路中，常利用进行自动控制。

19、常用的熔断器有三种：、、和。

20当接触器线圈断电时，使接触器常开触点、常闭触点。

21、在机床电气控制原理图中， KT表示， KS表示，QS表示。

22、熔断器熔体允许长期通过倍的额定电流，当通过的电流越大，熔体熔断的越短。

23、通电延时型时间继电器，当线圈通电时，延时触点动作，瞬动触点动作。

24、熔断器熔体允许长期通过倍的额定电流，当通过的越大，熔体熔断的时间越短。

25、通电延时型时间继电器，当线圈断电时，延时触点动作，瞬动触点动作。

26、断电延时型时间继电器，当线圈通电时，延时触点动作，瞬动触点动作。

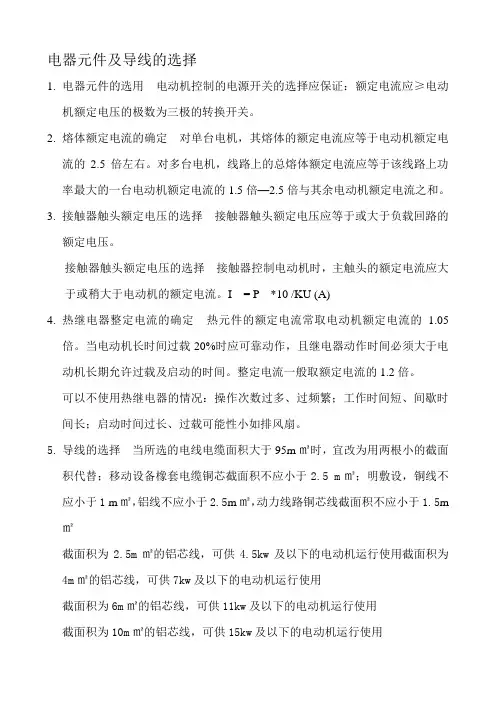

电器元件及导线的选择
1.电器元件的选用电动机控制的电源开关的选择应保证：额定电流应≥电动
机额定电压的极数为三极的转换开关。

2.熔体额定电流的确定对单台电机，其熔体的额定电流应等于电动机额定电
流的2.5倍左右。

对多台电机，线路上的总熔体额定电流应等于该线路上功率最大的一台电动机额定电流的1.5倍—2.5倍与其余电动机额定电流之和。

3.接触器触头额定电压的选择接触器触头额定电压应等于或大于负载回路的
额定电压。

接触器触头额定电压的选择接触器控制电动机时，主触头的额定电流应大于或稍大于电动机的额定电流。

I = P *10 /KU (A)
4.热继电器整定电流的确定热元件的额定电流常取电动机额定电流的 1.05
倍。

当电动机长时间过载20%时应可靠动作，且继电器动作时间必须大于电动机长期允许过载及启动的时间。

整定电流一般取额定电流的1.2倍。

可以不使用热继电器的情况：操作次数过多、过频繁；工作时间短、间歇时间长；启动时间过长、过载可能性小如排风扇。

5.导线的选择当所选的电线电缆面积大于95m㎡时，宜改为用两根小的截面
积代替；移动设备橡套电缆铜芯截面积不应小于2.5 m㎡；明敷设，铜线不应小于1 m㎡，铝线不应小于2.5m㎡，动力线路铜芯线截面积不应小于1.5m ㎡
截面积为2.5m㎡的铝芯线，可供4.5kw及以下的电动机运行使用截面积为4m㎡的铝芯线，可供7kw及以下的电动机运行使用
截面积为6m㎡的铝芯线，可供11kw及以下的电动机运行使用
截面积为10m㎡的铝芯线，可供15kw及以下的电动机运行使用。

低压电器的选择低压电器主要指低压系统中刀开关、熔断器、断路器、接触器、电动机起动器、继电器及导线电缆等。

低压电器选择的原则同高压电器一样，首先按安装地点、使用环境及要求选择其型号和防护等级，然后按正常工作条件选择其规格（包括额定电压、额定电流、有的继电器还要选择调节范围等），再按非正常工作条件来进行校验，校验方法与高压电器相同，但只校验断流能力Ｉ。

对于熔断器、接触器、断路器、热继电器、电动机起动器等的选择还要注意系数Ｋ的选取，合理选择Ｋ值使电器能在正常工作条件下承载负荷电流，并能躲过电动机起动时的冲击电流，也能在非正常工作条件下（除接触器）切断事故电流而自动跳闸，保护电气系统。

１、熔断器的选择熔断器主要作为电气系统短路保护元件，小容量（３ｋＷ以下）可兼作过载保护，熔断器的选择有三个内容，一是型号的选择，二是熔管（熔体壳）额定电流的选择，三是熔体额定电流的选择。

１）熔断器的型号很多，一般根据使用场所的条件进行选择。

ＲＭ１０系列无填料封闭管式熔断器适用于低压交直流动力网络、成套配电设备中，作为短路保护和防止连续过负荷用。

额定电流为１５～１０００Ａ。

Ｒ１系列熔断器适用于２２０Ｖ交直流及以下、额定电流１０Ａ及以下控制电路及信号电路的室内电气设备中，作为短路或过负荷保护之用。

ＲＣ１Ａ系列瓷插式熔断器适用于交流３８０Ｖ及以下一般线路末端和一般电气设备的短路保护。

额定电流为１～２００Ａ。

ＲＴ０系列有填料封闭管式熔断器适用于交直流低压短路电流大的电力网络及配电系统中，作为电缆、导线及电气设备（中型电动机、变压器及开关等）的短路保护及导线、电缆的过负荷保护。

尤其适用供电线路或断流能力要求较高的场所，如电厂用电、变电所的主电路及靠近电力变压器出线端的供电线路。

额定电流为50～1000Ａ。

ＲＴ10系列有填料封闭管式熔断器适用交直流500Ｖ及以下、额定电流100Ａ及以下的大短路电流的电力网络和配电装置中，作为电缆、线路及电气设备的短路保护和电缆、导线的过负荷保护。

十大最常用电子元器件介绍对于从事电子行业的工程师来说，电子元器件就像人们日常进口的米饭一样，是每天都需要去接触，每天都需要用到的，但其实里面的门门道道很多工程师未必了解。

这里列举出工程师门常用的十大电子元器件，及相关的基础概念和知识，和大家一起温习一遍。

一、电阻作为电子行业的工作者，电阻是无人不知无人不晓的。

它的重要性，毋庸置疑。

人们都说“电阻是所有电子电路中使用最多的元件。

”电阻，因为物质对电流产生的阻碍作用，所以称其该作用下的电阻物质。

电阻将会导致电子流通量的变化，电阻越小，电子流通量越大，反之亦然。

没有电阻或电阻很小的物质称其为电导体，简称导体。

不能形成电流传输的物质称为电绝缘体，简称绝缘体。

在物理学中，用电阻(Resistance)来表示导体对电流阻碍作用的大小。

导体的电阻越大，表示导体对电流的阻碍作用越大。

不同的导体，电阻一般不同，电阻是导体本身的一种特性。

电阻元件是对电流呈现阻碍作用的耗能元件。

电阻元件的电阻值大小一般与温度有关，衡量电阻受温度影响大小的物理量是温度系数，其定义为温度每升高1℃时电阻值发生变化的百分数。

电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。

电阻在电路中的主要作用为分流、限流、分压、偏置等。

1、参数识别：电阻的单位为欧姆(Ω)，倍率单位有：千欧(KΩ)，兆欧(MΩ)等。

换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。

a、数标法主要用于贴片等小体积的电路，如：472表示47×100Ω(即4.7K);104则表示100Kb、色环标注法使用最多，现举例如下：四色环电阻五色环电阻(精密电阻)。

2、电阻的色标位置和倍率关系如下表所示：颜色有效数字倍率允许偏差(%)银色/x0.01±10金色/x0.1±5黑色0+0/棕色1x10±1红色2x100±2橙色3x1000/黄色4x10000/绿色5x100000±0.5蓝色6x1000000±0.2紫色7x10000000±0.1灰色8x100000000/白色9x1000000000/。

一、电阻电阻器（Resistor）在日常生活中一般直接称为电阻。

是一个限流元件，将电阻接在电路中后，电阻器的阻值是固定的一般是两个引脚，它可限制通过它所连支路的电流大小。

阻值不能改变的称为固定电阻器。

阻值可变的称为电位器或可变电阻器。

理想的电阻器是线性的，即通过电阻器的瞬时电流与外加瞬时电压成正比。

用于分压的可变电阻器。

在裸露的电阻体上，紧压着一至两个可移金属触点。

触点位置确定电阻体任一端与触点间的阻值。

端电压与电流有确定函数关系，体现电能转化为其他形式能力的二端器件，用字母R 来表示，单位为欧姆Ω。

实际器件如灯泡，电热丝，电阻器等均可表示为电阻器元件。

电阻元件的电阻值大小一般与温度，材料，长度，还有横截面积有关，衡量电阻受温度影响大小的物理量是温度系数，其定义为温度每升高1℃时电阻值发生变化的百分数。

电阻的主要物理特征是变电能为热能，也可说它是一个耗能元件，电流经过它就产生内能。

电阻在电路中通常起分压、分流的作用。

对信号来说，交流与直流信号都可以通过电阻电阻的型号命名方法：国产电阻器的型号由四部分组成（不适用敏感电阻）第一部分：主称，用字母表示，表示产品的名字。

如R表示电阻，W表示电位器。

第二部分：材料，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。

第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。

1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。

第四部分:序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等例如：R T 1 1 型普通碳膜电阻a1}国际电阻都是以R开头，前面2个字母表示电阻的系列名称。

RC表示一般厚膜电阻，例如：RC0402JR-07100KL；RL表示低阻值电阻，如RL0603JR-070R12L；RT表示高精密厚膜电阻；RJ表示薄膜电阻；RV表示高压电阻。

abb低压电器元件 - 选用手册1. 引言在现代工业生产和家庭生活中，电气设备已经成为必不可少的一部分。

而abb作为全球领先的电气设备制造和解决方案提供商，其低压电器元件备受信赖。

在选择abb低压电器元件时，掌握其选用手册是至关重要的。

2. abb低压电器元件概述abb低压电器元件包括断路器、接触器、继电器、隔离开关等，涵盖了电气系统中各种重要的功能。

这些元件的选用与性能直接关系到电气系统的安全可靠性和稳定运行。

3. abb低压电器元件选用手册abb低压电器元件选用手册是abb官方提供的一本重要参考资料，其中包含了各种abb低压电器元件的技术参数、选型指南、安装要求等详细信息。

通过研读选用手册，用户可以全面了解abb低压电器元件的特性以及如何正确选型和使用。

4. 深入探讨abb低压电器元件的选用要点（1）技术参数分析在选用abb低压电器元件时，首先需要仔细研读选用手册中的技术参数。

断路器的额定电流、额定短路容量，接触器的触点额定电流、额定短路保护等。

这些参数直接关系到元件在电气系统中的使用范围和可靠性。

（2）选型指南abb低压电器元件选用手册还会详细介绍不同型号的元件适用的场合和用途。

针对不同的负载类型，abb会推荐适合的断路器和接触器型号，并提供详细的选型方法。

（3）安装要求在选用abb低压电器元件后，正确的安装和使用也是至关重要的。

选用手册中会包含元件的安装要求，包括安装尺寸、接线方法、绝缘要求等，用户需要严格按照要求进行安装，以确保元件的正常运行。

5. abb低压电器元件的未来发展abb作为全球领先的电气设备制造商，其低压电器元件在性能和稳定性上都有着显著的优势。

随着数字化技术的不断应用，abb低压电器元件也在不断创新，未来将更加智能化和便捷化。

6. 个人观点和总结通过研读abb低压电器元件选用手册，我深切感受到abb在电气设备领域的技术实力和丰富经验。

在未来的工作和生活中，我将继续关注abb低压电器元件的发展，努力将其应用到实际生产和生活中，为提升电气系统的安全稳定性作出贡献。

熔断器的结构、特性及选用介绍摘要熔断器也被称为保险丝，IEC127标准将它定义为"熔断体（fuse-link)"。

它是一种安装在电路中，保证电路安全运行的电器元件。

熔断器其实就是一种短路保护器，广泛用于配电系统和控制系统，主要进行短路保护或严重过载保护。

熔断器-正文熔断器利用金属导体作为熔体串联于电路中，当过载或短路电流通过熔体时，因其自身发热而熔断，从而分断电路的一种电器。

熔断器结构简单，使用方便，广泛用于电力系统、各种电工设备和家用电器中作为保护器件。

结构和特性熔断器主要由熔体、外壳和支座3部分组成，其中熔体是控制熔断特性的关键元件。

熔体的材料、尺寸和形状决定了熔断特性。

熔体材料分为低熔点和高熔点两类。

低熔点材料如铅和铅合金，其熔点低容易熔断，由于其电阻率较大，故制成熔体的截面尺寸较大，熔断时产生的金属蒸气较多，只适用于低分断能力的熔断器。

高熔点材料如铜、银，其熔点高，不容易熔断，但由于其电阻率较低，可制成比低熔点熔体较小的截面尺寸，熔断时产生的金属蒸气少，适用于高分断能力的熔断器。

熔体的形状分为丝状和带状两种。

改变变截面的形状可显著改变熔断器的熔断特性。

熔断器具有反时延特性，即过载电流小时，熔断时间长；过载电流大时，熔断时间短。

所以，在一定过载电流范围内，当电流恢复正常时，熔断器不会熔断，可继续使用。

熔断器有各种不同的熔断特性曲线（见图），可以适用于不同类型保护对象的需要。

熔断器分类熔断器根据使用电压可分为高压熔断器和低压熔断器。

根据保护对象可分为保护变压器用和一般电气设备用的熔断器、保护电压互感器的熔断器、保护电力电容器的熔断器、保护半导体元件的熔断器、保护电动机的熔断器和保护家用电器的熔断器等。

根据结构可分为敞开式、半封闭式、管式和喷射式熔断器。

敞开式熔断器结构简单，熔体完全暴露于空气中，由瓷柱作支撑，没有支座，适于低压户外使用。

分断电流时在大气中产生较大的声光。

半封闭式熔断器的熔体装在瓷架上，插入两端带有金属插座的瓷盒中，适于低压户内使用。

常用低压电器选型手册低压电器是一种能根据外界的信号和要求，手动或自动地接通、断开电路，以实现对电路或非电对象的切换、控制、保护、检测、变换和调节的元件或设备。

下面是店铺精心为你们整理的常用低压电器选型手册的相关内容，希望你们会喜欢!常用低压电器选型手册一、低压电器选型手册的一般原则：1、低压电器的额定电压应不小于回路的工作电压，即Ue≥Ug。

2、低压电器的额定电流应不小于回路的计算工作电流，即Ie≥Ig。

3、设备的遮断电流应不小于短路电流，即Izh≥Ich4、热稳定保证值应不小于计算值。

5、按回路起动情况选择低压电器。

如，熔断器和自动空气开关就需按起动情况进行选择。

二、断路器的选型保护：过载，短路，欠电压一般选型：1、断路器额定电压≥线路额定电压;2、断路器额定电流≥线路计算负荷电流;3、断路器脱扣器额定电流≥线路计算负荷电流;4、断路器极限通断能力≥线路中最大短路电流;5、线路末端单相对地短路电流不小于1.25 倍的自动开关瞬时(或短延时)脱扣整定电流;6、断路器欠电压脱扣器额定电压等于线路额定电压。

1、配电用断路器的选型：1、长延时动作电流整定为导线允许载流量的0.8～1 倍;2、3 倍长延时动作电流整定值的可返回时间不小于线路中最大起动电流的电动机的起动时间;3、短延时动作电流整定值不小于1.1(Ijx+1.35kIedm)。

Ijx 为线路计算负荷电流;k 为电动机起动电流倍数，Iedm 为最大一台电动机额定电流;4、短延时时间按被保护对象的热稳定校验;5、无短延时时，瞬时电流整定值不小于1.1(Ijx+1.35k1kIedm)。

k1 为电动机起动电流的冲击系数，取1.7～2。

如有短延时，则瞬时电流整定值不小于1.1 的下级开关进线端计算短路电流值。

2、电动机保护用自动开关的选型：1、长延时电流整定值=电动机额定电流;2、6 倍长延时电流整定值的可返回时间≥电动机起动时间;3、鼠笼形瞬时整定电流为8～15 倍脱扣器额定电流;绕线形瞬时整定电流为 3～6 倍脱扣器额定电流。

电力拖动常用低压电器元件参数
一、闸刀开关：
1、符号：QS
2、元件符号：
3、参数符号：
HK为闸刀开关，HH铁壳开关。

二、组合开关
1、符号：SA
2、元件符号：
3、参数符号：
三、自动空气开关
1、符号：QF
2、元件符号：
4、参数符号：
四、按钮开关：
1、符号：SB
2、元件符号：
3、参数符号：
五、位置开关（行程开关）
1、符号：SQ
2、元件符号：
3、参数符号：
六、熔断器：
1、符号：FU
2、元件符号：
3、参数符号：
4、选用原则：
①对于照明和电热设备等阻性负载电路的短路保护，熔体的额定
电流应大于或等于负载的额定电流。

②单台电动机: 熔体额定电流=(1.5～2.5)╳电动机额定电流
③多台电动机: 熔体额定电流=(1.5～2.5)╳容量最大的电动机
额定电流＋其余电动机额定电流之和
④降压启动电动机: 熔体额定电流=(1.5～2.0)╳电动机额定电
流
⑤直流电动机和绕线式电动机: 熔体额定电流=(1.2～1.5)╳电
动机额定电流
七、接触器：
1、符号：KM
2、元件符号：
3、参数符号：
八、中间继电器：
1、符号：KA
2、元件符号：
3、参数符号：
九、热继电器：
1、符号：FR
2、元件符号：
3、参数符号：
十、时间继电器：
1、符号：KT
2、元件符号：
3、参数符号：。
