常用电气元件

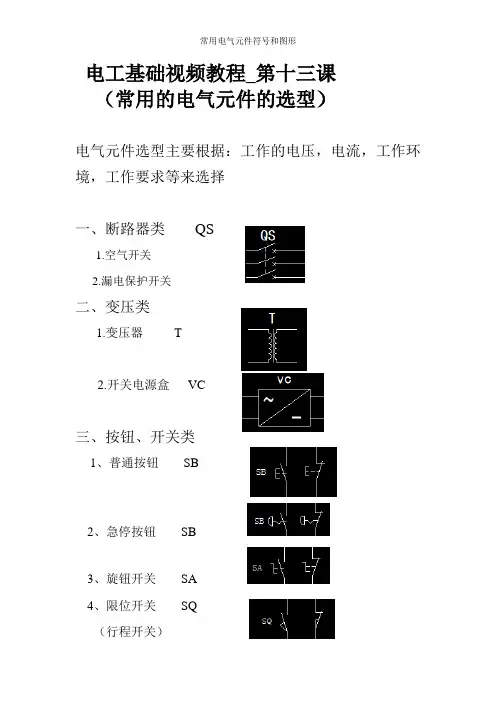

电工基础视频教程_第十三课
（常用的电气元件的选型）
电气元件选型主要根据：工作的电压，电流，工作环境，工作要求等来选择
一、断路器类QS
1.空气开关
2.漏电保护开关
二、变压类
1.变压器T
2.开关电源盒VC
三、按钮、开关类
1、普通按钮SB
2、急停按钮SB
3、旋钮开关SA
4、限位开关SQ
（行程开关）
5、接近开关SQP
四、继电器类
1、接触器KM
主触头
辅助触头
2、中间继电器KA
3、热继电器FR
4、时间继电器KT
七、其它类
1、电磁阀YV
2、保险丝FU
3、电机M
4、指示灯HL
5、照明灯EL
6、电阻R
7、可调电阻（电位器）RP
8、线圈
9、隔离开关QF
10、电容 C
11、相序保护器KVS
我们的网址：
更多PLC编程、电工基础、触摸屏、变频器、伺服、步进、CAD等视频教程、资料、软件尽在东莞配电柜温馨提示：以任何形式翻录或剪切我们的视频教程都属于侵犯版权以任何形式公布我们的视频密码或公开我们的收费视频都属于侵犯版权
侵犯版权属于违法行为。

违法必究！。

常用电气元件介绍一、概述电气元件是指用于电路中的各种电子元器件，是电子技术的基础。

电气元件按其功能可分为三类：能量型、信号型和功能型。

其中，能量型主要用于转换和传输能量；信号型主要用于传输和处理信息；功能型则是辅助实现各种特定功能。

本文将从常用的电气元件入手，详细介绍它们的结构、工作原理、应用场合以及选型注意事项等方面。

二、常见电气元件介绍1. 电阻器（1）结构与工作原理电阻器是一种能够阻碍电流流动的被动元件，通常由导体材料制成。

它的结构包括两个端点和一个阻值。

当通过它时，会产生一定的压降，并将其余部分转化为热能散失出去。

（2）应用场合在实际应用中，电阻器经常被用来控制或限制电路中的电流大小。

例如，在LED灯串联时需要使用限流电阻器来保护LED灯泡不被过大的电流所烧坏。

（3）选型注意事项选购时需要注意其额定功率、额定阻值、温度系数等参数，以确保其能够在特定的工作条件下正常工作。

2. 电容器（1）结构与工作原理电容器是一种具有存储电荷能力的被动元件。

它的结构由两个导体板和介质层组成。

当一个电压被施加在两个导体板上时，会在介质层中形成一种静电场，从而使得两个导体板上出现相反的电荷。

（2）应用场合电容器经常被用来存储能量或过滤信号。

例如，在音频放大器中，使用了许多不同类型和大小的电容器来控制声音的音质和频率响应。

（3）选型注意事项选购时需要注意其额定容量、额定电压、介质类型等参数，以确保其能够在特定的工作条件下正常工作。

3. 二极管（1）结构与工作原理二极管是一种具有单向导通性质的半导体元件。

它由P型半导体和N 型半导体组成。

当施加正向偏置时，P区域中的少数载流子向N区域移动；当施加反向偏置时，则几乎没有载流子通过，因此只能通过极小的反向电流。

（2）应用场合二极管广泛应用于整流、开关、限幅等电路中。

例如，在手机充电器中，使用了大量的二极管来实现交流到直流的转换。

（3）选型注意事项选购时需要注意其额定电压、额定电流、反向漏电流等参数，以确保其能够在特定的工作条件下正常工作。

常用电气元件电气元件是指用于电气电子设备中的各种零部件和器件。

它们可以将电能从一个形式转换为另一个形式，或者将电信号处理为所需的形式。

在电气电子领域中，有许多常见的元件，下面介绍一些常用电气元件。

电阻器电阻器是电路中最常用的元件之一。

它用于控制电流和电压，并且可以起到调节电路的作用。

电阻器的两端有一定的电阻值，它们之间的电阻值可以通过变化电阻的材料、截面积和长度来改变。

电阻器的电阻值通常以欧姆（Ω）为单位。

电容器电容器是存储电荷的元件。

它由两个导体之间的一层介电体构成，可以将电能以电场的形式储存下来。

电容器的电容大小取决于其介电体的特性、电容器的几何形状和两个电极间的距离。

电容器的电容值通常以法拉（F）为单位。

电感器电感器是通过变化电流产生磁场，从而储存能量的元件。

它由一个线圈组成，当通过电流时，会产生磁场，从而在线圈内储存电能。

电感器的电感取决于线圈的形状、长度和材料，以及线圈内部的磁场强度。

电感器的电感值通常以亨利（H）为单位。

二极管是一种具有非线性电阻特性的半导体元件，由P型半导体和N型半导体构成。

它只允许电流单向通过，能够将交流电信号转换为直流电信号。

二极管具有稳压、限流、整流、调制等多种用途。

常见的二极管有普通整流二极管、肖特基二极管、齐纳二极管等。

三极管三极管也是一种半导体元件，由P型半导体、N型半导体和P型半导体构成。

它是一种具有放大功能的电子元件，可以将小信号放大到较大的电流或电压。

三极管广泛应用于收音机、电视机、电脑和手机等电子产品中。

晶体管晶体管是一种半导体元件，是三极管的改进型。

它有三个电极，分别是基极、集电极和发射极，可以将小信号放大到较高的电压和电流水平。

晶体管被广泛应用于放大、开关、稳压等电路中。

电源电源是一种将电能转换为其它形式的元件，如将交流电转换成直流电、将低电压转换成高电压或将高电压降低成低电压。

电源通常由变压器、整流电路、稳压电路等组成。

常见的电源有直流电源和交流电源。

配电柜内常用电气元件大集合及解说断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关和行程开关是电气控制回路中最常见的八种元件，小编以图文并茂的方式介绍常用电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。

1、断路器低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，对电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。

断路器文字符号为：QF断路器图形符号为：2、接触器接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC220V、AC380V和DC220V几种。

接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。

接触器文字符号为：KM接触器图形符号为：3、热继电器热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。

热继电器文字符号：FR热继电器图形符号：4、中间继电器中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大（即增大继电器触头容量）的继电器。

其实质是电压继电器，但它的触头较多（可多达8对）、触头容量可达5-10A、动作灵敏。

当其他电器的触头对数不够时，可借助中间继电器来扩展他们的触头对数，也有通过中间继电器实现触电通电容量的扩展。

中间继电器文字符号：KA中间继电器图形符号：5、按钮在实际应用中通常根据所需要的触头数量、使用的场合及颜色来选择按钮。

常用的LA18、LA19、LA20等系列按钮，适用于AC500V、DC440V，额定电流5A，控制功率在AC300W、DC70W的控制回路中。

按钮文字符号：SB按钮图形符号：按钮颜色要求：（1）“停止”按钮和“急停”按钮必须是红色。

当按下红色按钮时必须使设备停止运行或断电。

（2）“启动”按钮的颜色是绿色。

（3）“启动”和“停止”交替动作的按钮必须是黑色、白色或灰色，不得使用红色和绿色按钮。

漏电开关,主要用于防止漏电事故的发生，其开关的动作原理是在一个铁芯上有两个绕组，主绕组和副绕组。

主绕组也有两个绕组,分别为输入电流绕组和输出电流绕组.无漏电时,输入电流和输出电流相等，在铁芯上二磁通的矢量和为零,就不会在副绕组上感应出电势，否则副绕组上就会感应电压形成，经放大器推动执行机构，使开关跳闸。

不管三相还是单相的漏电开关都是，上面进线，下面出线。

熔断器（fuse）是指当电流超过规定值时，以本身产生的热量使熔体熔断，断开电路的一种电器.熔断器是根据电流超过规定值一段时间后，以其自身产生的热量使熔体熔化，从而使电路断开；运用这种原理制成的一种电流保护器。

熔断器广泛应用于高低压配电系统和控制系统以及用电设备中，作为短路和过电流的保护器，是应用最普遍的保护器件之一。

中间继电器(intermediate relay):用于继电保护与自动控制系统中,以增加触点的数量及容量。

它用于在控制电路中传递中间信号.中间继电器的结构和原理与交流接触器基本相同,与接触器的主要区别在于：接触器的主触头可以通过大电流，而中间继电器的触头只能通过小电流。

所以，它只能用于控制电路中。

它一般是没有主触点的,因为过载能力比较小。

所以它用的全部都是辅助触头,数量比较多.新国标对中间继电器的定义是K，老国标是KA。

一般是直流电源供电。

少数使用交流供电。

工作原理/交流接触器当线圈通电时，静铁芯产生电磁吸力,将动铁芯吸合，由于触头系统是与动铁芯联动的，因此动铁芯带动三条动触片同时运行,触点闭合，从而接通电源。

当线圈断电时，吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开，切断电源。

交流接触器是电力拖动和自动控制系统中应用最普遍的一种低压控制电器。

作为执行元件，用于接通、分断线路、或频繁的控制电动机等设备运行。

由动、静主触头，灭弧罩，动、静铁芯,辅助触头和支架外壳等组成。

电磁线圈通电后，使动铁芯在电磁力作用下吸合,直接或通过杠杆传动使动触头与静触头接触，接通电路.电磁线圈断电后，动铁芯在复位弹簧作用下自动返回,俗称释放,触头分开，电路分断。

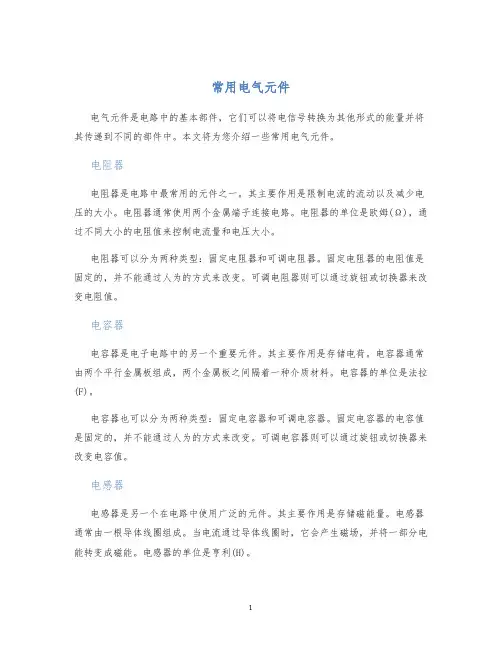

常用电气元件电气元件是电路中的基本部件，它们可以将电信号转换为其他形式的能量并将其传递到不同的部件中。

本文将为您介绍一些常用电气元件。

电阻器电阻器是电路中最常用的元件之一。

其主要作用是限制电流的流动以及减少电压的大小。

电阻器通常使用两个金属端子连接电路。

电阻器的单位是欧姆(Ω)，通过不同大小的电阻值来控制电流量和电压大小。

电阻器可以分为两种类型：固定电阻器和可调电阻器。

固定电阻器的电阻值是固定的，并不能通过人为的方式来改变。

可调电阻器则可以通过旋钮或切换器来改变电阻值。

电容器电容器是电子电路中的另一个重要元件。

其主要作用是存储电荷。

电容器通常由两个平行金属板组成，两个金属板之间隔着一种介质材料。

电容器的单位是法拉(F)。

电容器也可以分为两种类型：固定电容器和可调电容器。

固定电容器的电容值是固定的，并不能通过人为的方式来改变。

可调电容器则可以通过旋钮或切换器来改变电容值。

电感器电感器是另一个在电路中使用广泛的元件。

其主要作用是存储磁能量。

电感器通常由一根导体线圈组成。

当电流通过导体线圈时，它会产生磁场，并将一部分电能转变成磁能。

电感器的单位是亨利(H)。

电感器也可以分为两种类型：固定电感器和可调电感器。

固定电感器的电感值是固定的，并不能通过人为的方式来改变。

可调电感器则可以通过旋钮或切换器来改变电感值。

二极管二极管是一种具有单向导电性的元件。

它被广泛应用于电子电路中，如电源、整流器、放大器等。

二极管的主要作用是将电流从正极流向负极。

二极管的单位是安培(A)。

二极管还有很多种类型，其中最常用的类型是普通二极管和肖特基二极管。

普通二极管的特点是具有固定的导通电压和反向击穿电压，而肖特基二极管的特点是具有低导通电压和低反向击穿电压。

晶体管晶体管是一种具有放大、开关、调节等作用的元件。

晶体管的主要特点是可以通过改变其输入端的电压来控制电流的大小。

晶体管分为三极晶体管和场效应晶体管两种类型。

三极晶体管一般由三个PN结相接构成，分别为基极、发射极和集电极。

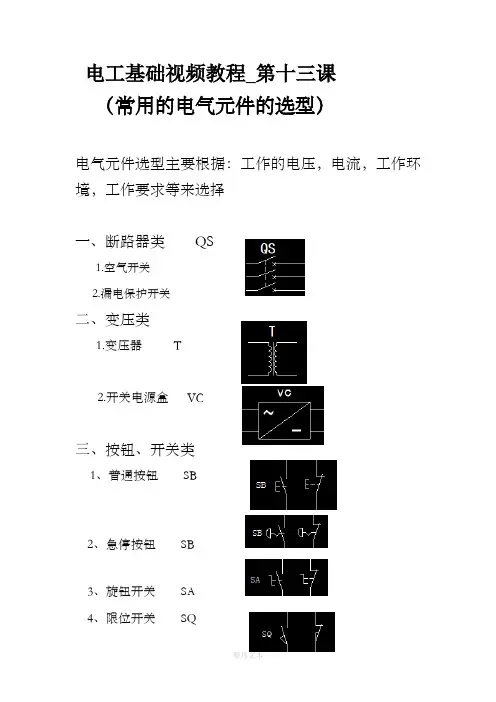

电工基础视频教程_第十三课
