杂物电梯安装作业指导书编制：审核：批准：目录一、安装前工作准备及开箱点件二、制作样板和井道放线三、安装导轨及调整四、安装地坎、门框及门套五、安装并调整厅门六、安装机房设备七、安装井道线槽及布线八、安装轿架、对重架及地坑设备润滑九、安装曳引钢丝绳和限速器绳十、拼装轿厢和安装轿顶设备及布线十一、安装随行电缆和保护装臵十二、慢车调试及感应板、补偿链等安装十三、快车调试十四、清理工地、验收移交一、安装前工作准备及开箱点件1、当我们进入工地以后，第一要作的事就是检查仓。
仓库的门、照明等。
这些防盗和保护措施必须在开箱以前做好。
施工工地是一个人员比较复杂的场所，当材料或工具被盗或被损坏时，都将给安装工作造成很大的困难。
2、搭货架：搭好货架，将部件分门别类放臵。
2.1便于清点，搭好以后每档都用标签写上材料的名称、用途，箱子开好后以便核对。
做到有条不紊、一目了然。
2.2能更好地利用仓库，想空间要地方。
在仓库面积紧张时，这是唯一的好办法。
2.3便于管理。
避免在无意当中碰坏电梯零部件。
2.4便于取材料。
不管是老师傅还是小徒弟都会带来方便。
老师傅节省时间，小徒弟在取材料时能进一步地对电梯零部件的认识。
2.5便于现场管理。
先装部件放在易取到的地方，后装的部件放在里面。
2.6美观3、开箱3.1先熟悉箱单，对每个箱内所装何物心里有数。
3.2熟悉合同附件，了解电梯的详细规格和产地。
3.3了解电梯布臵图3.4打开箱子，按照箱单对箱内的材料逐一加以清点，查清它的缺损。
把所有箱子开好以后，再全面核对一次，并填写现场开箱报告。
3.5有些材料箱单内未反映出来，但在我们安装时必须装的，也要在报告上填好，并注明原因。
开箱时最重要当心的就是铁钉和快口。
在搬运及存放时应注意方法，以免造成损坏及零部件砸伤手脚。
戴好手套穿好工作鞋，防止快口割手。
多人搬运重物时必须统一指挥。
4、安全防护4.1召开由工长召集的所有安装人员参加的会议，会议内容应作好详细记录。
杂物电梯安装调试维护说明杂物用户应供应的条件：1、杂物电梯的安装、调试与维护应满意jg135-2000的相关条款。
2、假如轿厢和对重之下确有人可以进入的空间存在，井道底部的底面载荷应大于5000n ／㎡，将轿厢和对重井道架分为上底（井道架曳引机座）、下底（井道架底座）、横框、井道架角钢。
首先，将下底及井道架角钢，横框放入井道，逐级往上安装横框，直到上底（曳引机座），在越过楼层时调整井道框架规方和地面垂直，调整井架和井道壁（楼板孔壁）间距（一般为50mm左右），在井道架角钢与楼层板之间用框架支撑角钢焊接，以固定井架。
井道架底座用m10膨胀螺栓与地面固定。
每层三件横框（没有门口层及顶层均放二件横框），第一件横框距地面约450㎜，其次件横框距地面约1800㎜，该二件横框应处于层门框上下200mm左右，用于固定层门，其余一件横框均布于上下楼层间。
土建结构式井道的安装：按井道图及平面布置图在井道内用焊接方法或膨胀螺栓固定导轨支撑架、曳引机承重梁。
2、曳引机，缓冲器的安装将曳引机置于井道架曳引机座上，垫上减震胶垫，安装导向轮。
留意曳引机与轿厢方向。
用膨胀螺栓固定对重缓冲器和轿厢缓冲器。
通常，轿厢侧缓冲器高度大于对重侧缓冲器对于土建结构的杂物电梯或载重量250㎏以上的框架结构的杂物电梯曳引机座均应放在承重钢梁上，该承重钢梁一般采纳工字钢，由用户处理，按图纸要求架设在机房内，如没有机房应按井道图要求，架设在井道中相应的两面墙里（嵌入深度不小130㎜），并用水泥固定。
3、导轨的安装安装导轨时，三（或四）根导轨接头不应在同一个水平面内，导轨应垂直于水平面。
安装过程中，为保证导轨的直线度，可在导轨与导轨支承架间加上导轨垫片，安装应在公差范围内（在沿垂直方向上10m内误差＆#177;2㎜）。
导轨连接处按图用导轨连接板进行连接。
4、轿厢的安装按图将轿厢上（下）底，侧壁板组装后，放于轿架下底上，上面放轿架上底，并用立侧梁连接组成轿厢，把轿厢放入框架式井道架内缓冲器上，安装调整左、右侧导靴（固定导靴及弹性导靴）。

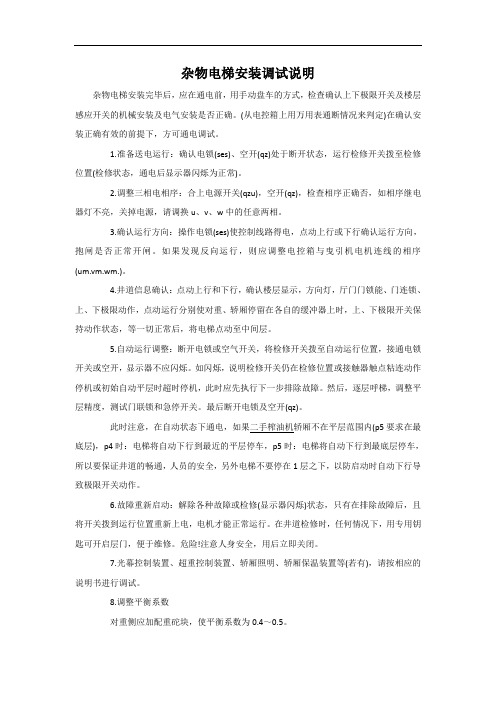

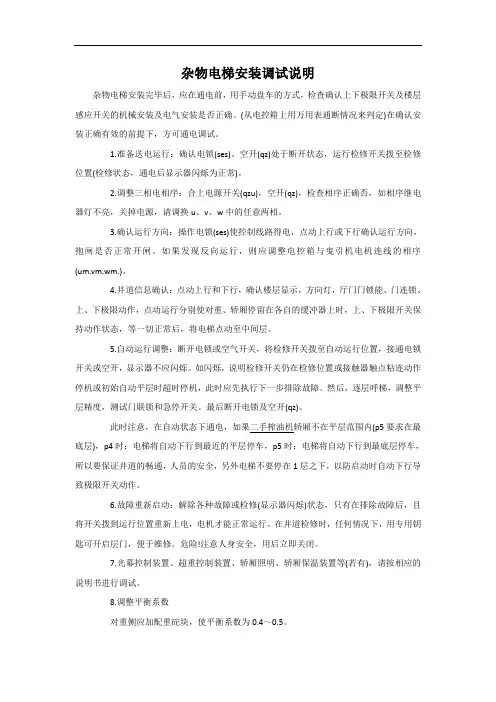

杂物电梯安装调试说明杂物电梯安装完毕后，应在通电前，用手动盘车的方式，检查确认上下极限开关及楼层感应开关的机械安装及电气安装是否正确。
(从电控箱上用万用表通断情况来判定)在确认安装正确有效的前提下，方可通电调试。
1.准备送电运行：确认电锁(ses)、空开(qz)处于断开状态，运行检修开关拨至检修位置(检修状态，通电后显示器闪烁为正常)。
2.调整三相电相序：合上电源开关(qzu)，空开(qz)，检查相序正确否，如相序继电器灯不亮，关掉电源，请调换u、v、w中的任意两相。
3.确认运行方向：操作电锁(ses)使控制线路得电，点动上行或下行确认运行方向，抱闸是否正常开闸。
如果发现反向运行，则应调整电控箱与曳引机电机连线的相序(um.vm.wm.)。
4.井道信息确认：点动上行和下行，确认楼层显示，方向灯，厅门门锁能、门连锁、上、下极限动作，点动运行分别使对重、轿厢停留在各自的缓冲器上时，上、下极限开关保持动作状态，等一切正常后，将电梯点动至中间层。
5.自动运行调整：断开电锁或空气开关，将检修开关拨至自动运行位置，接通电锁开关或空开，显示器不应闪烁。
如闪烁，说明检修开关仍在检修位置或接触器触点粘连动作停机或初始自动平层时超时停机，此时应先执行下一步排除故障。
然后，逐层呼梯，调整平层精度，测试门联锁和急停开关。
最后断开电锁及空开(qz)。
此时注意，在自动状态下通电，如果二手榨油机轿厢不在平层范围内(p5要求在最底层)，p4时：电梯将自动下行到最近的平层停车，p5时：电梯将自动下行到最底层停车，所以要保证井道的畅通，人员的安全，另外电梯不要停在1层之下，以防启动时自动下行导致极限开关动作。
6.故障重新启动：解除各种故障或检修(显示器闪烁)状态，只有在排除故障后，且将开关拨到运行位置重新上电，电机才能正常运行。
在井道检修时，任何情况下，用专用钥匙可开启层门，便于维修。
危险!注意人身安全，用后立即关闭。
7.光幕控制装置、超重控制装置、轿厢照明、轿厢保温装置等(若有)，请按相应的说明书进行调试。
杂物电梯安装作业指导书编号：BX02-05编制：校对：会审：批准：晋中博信机电设备贸易有限公司2016年3月目录一、安装前工作准备及开箱点件二、制作样板和井道放线三、安装导轨及调整四、安装地坎、门框及门套五、安装并调整厅门六、安装机房设备七、安装井道线槽及布线八、安装轿架、对重架及地坑设备润滑九、安装曳引钢丝绳和限速器绳十、拼装轿厢和安装轿顶设备及布线十一、安装随行电缆和保护装置十二、慢车调试及感应板、补偿链等安装十三、快车调试十四、清理工地、验收移交一、安装前工作准备及开箱点件1、当我们进入工地以后，第一要作的事就是检查仓。
仓库的门、照明等。
这些防盗和保护措施必须在开箱以前做好。
施工工地是一个人员比较复杂的场所，当材料或工具被盗或被损坏时，都将给安装工作造成很大的困难。
2、搭货架：搭好货架，将部件分门别类放置。
2.1便于清点，搭好以后每档都用标签写上材料的名称、用途，箱子开好后以便核对。
做到有条不紊、一目了然。
2.2能更好地利用仓库，想空间要地方。
在仓库面积紧张时，这是唯一的好办法。
2.3便于管理。
避免在无意当中碰坏电梯零部件。
2.4便于取材料。
不管是老师傅还是小徒弟都会带来方便。
老师傅节省时间，小徒弟在取材料时能进一步地对电梯零部件的认识。
2.5便于现场管理。
先装部件放在易取到的地方，后装的部件放在里面。
2.6美观3、开箱3.1先熟悉箱单，对每个箱内所装何物心里有数。
3.2熟悉合同附件，了解电梯的详细规格和产地。
3.3了解电梯布置图3.4打开箱子，按照箱单对箱内的材料逐一加以清点，查清它的缺损。
把所有箱子开好以后，再全面核对一次，并填写现场开箱报告。
3.5有些材料箱单内未反映出来，但在我们安装时必须装的，也要在报告上填好，并注明原因。
开箱时最重要当心的就是铁钉和快口。
在搬运及存放时应注意方法，以免造成损坏及零部件砸伤手脚。
戴好手套穿好工作鞋，防止快口割手。
多人搬运重物时必须统一指挥。
4、安全防护4.1召开由工长召集的所有安装人员参加的会议，会议内容应作好详细记录。
bcx-8杂物电梯调试说明书一、总体概述BCX-8杂物电梯是一种用于运送各类杂物的垂直运输设备。
该设备具有结构紧凑、运行平稳、安全可靠的特点，适用于商场、仓库、工厂等场所。
二、调试前的准备工作1.调试人员应具备相关的电梯操作与维修知识，并穿着合适的工作服和防护用具。
2.设备调试前需要进行杂物电梯的安装，包括固定底座、连接电源、调整导轨等。
3.确保电梯工作环境整洁，摆放的杂物应符合安全要求，以免影响电梯的正常运行。
三、调试步骤1.开机前检查：确认所有开关处于关闭状态，检查电源线是否连接稳固，检查各个连接件是否固定可靠。
2.接通电源：将电源线插入电源插座，打开电源总开关，检查电梯交流控制柜内的指示灯是否正常亮起。
3.调试顶层限位器：打开顶层开关，调整顶层限位器开关，使电梯到达顶层时停止运行，确保顶层限位器调整准确。
4.调试底层限位器：打开底层开关，调整底层限位器开关，使电梯到达底层时停止运行，确保底层限位器调整准确。
5.调试门锁：打开门锁调节开关，调整门锁位置，使门锁完全接触门扇锁孔，确保门锁操作正常可靠。
6.调试导轨：启动电梯，观察电梯在导轨上的运行情况，如有异常震动或噪音，应及时检查导轨的连接和固定情况，并进行调整、修理。
7.调试安全装置：测试安全装置的运行情况，包括轿厢超载保护装置、门锁、门缓冲器等，确保其正常工作。
8.调试开关按钮：按下电梯内外的上下按钮，检查电梯的运行情况和指示灯的亮灭情况，确保各个开关按钮正常有效。
9.调试紧急停止装置：按下紧急停止按钮，检查电梯是否能够立即停止运行，并测试复位功能。
10.调试运行平稳度：多次开关电梯，观察电梯的运行平稳度，如有异常现象应及时调整与修理。
11.调试指示灯：检查电梯内外的指示灯是否正常亮起，显示正确的运行状态。
四、调试后的检验1.调试结束后，应对电梯进行全面的检验，包括各项安全装置的功能、正常运行指示灯、开关按钮的正常工作、运行平稳度等。
2.电梯的安全检验应由专业人员进行，并按要求出具检验报告。
电梯安装指南-杂物电梯维护及修理规程1. 引言本指南旨在提供杂物电梯的安装、维护及修理的详细规程。
电梯作为重要的垂直交通工具，其安全运行对于保障人们的生命财产安全至关重要。
因此，在进行电梯安装、维护及修理时，必须严格遵守本指南。
2. 安装准备在进行杂物电梯安装之前，应确保以下准备工作已完成：1. 杂物电梯的土建工程应按照设计文件和相关标准的要求完成，包括电梯井、机房、轿厢、层门等。
2. 杂物电梯的设备应完整无损，各项性能指标应满足设计要求。
3. 电梯的安装人员应具备相应的资质，熟悉电梯的结构、原理和操作方法。
4. 现场应提供必要的施工工具和设备。
3. 安装程序杂物电梯的安装程序应按照以下步骤进行：1. 设备检查：检查电梯设备是否完好无损，各项性能指标是否符合要求。
2. 井道检查：检查电梯井道是否符合设计要求，包括尺寸、垂直度等。
3. 轨道安装：安装电梯的导轨，确保其垂直度和水平度。
4. 轿厢安装：安装轿厢，并调整至正确位置。
5. 对重安装：安装对重，并调整至正确位置。
6. 层门安装：安装层门，并确保其密封性。
7. 电气设备安装：安装电梯的电气设备，包括控制柜、电缆等。
8. 调试验收：进行电梯的调试和验收，确保电梯运行平稳、安全。
4. 维护及修理规程为了确保杂物电梯的安全运行，应定期进行维护和修理。
以下是一些基本的维护及修理规程：1. 日常检查：日常检查应包括电梯的运行状态、门锁、轿厢、导轨等。
发现问题应及时处理。
2. 定期检查：定期对电梯的各项部件进行检查，包括曳引机、控制柜、电缆等。
3. 更换磨损零件：对于磨损严重的零件，如曳引轮、滑轮等，应及时更换。
4. 调整和润滑：对电梯的各个运动部件进行调整和润滑，以保证其正常运行。
5. 紧急维修：在电梯发生故障时，应立即进行紧急维修，确保电梯的安全。
5. 安全注意事项在进行杂物电梯的安装、维护及修理过程中，应严格遵守以下安全注意事项：1. 确保电梯的电源已切断，避免触电事故的发生。
安装调试说明书（杂物电梯-微电脑）目录第一章致用户第二章系统简介第三章系统功能详述第四章常见故障及对应措施第五章输入、输出功能表第六章安装要求附录井道接线表第一章致用户杂物电梯控制系统，采用全电脑微机控制，实现了快速实时响应及高可靠性。
本系统硬件结构标准化，通用性强，采用光电隔离技术，抗干扰能力强，整机具有结构简单、安装方便、线路清晰、免调试等特点。
设计依据：国家关于杂物电梯电控规范。
本系统具有以下基本功能：1、主回路具有双电气节点，并具有粘连检测功能。
2、抱闸回路具有双电气节点，并具有粘连检测功能。
3、具有门锁回路粘连检测保护功能。
4、具有上下限位、上下极限保护功能。
5、具有运行超时保护功能。
6、具有检修运行功能。
7、具有自动运行、平层且蜂鸣提示功能。
8、具有楼层显示和运行指示功能。
（楼层显示7段码、一对一可自行选择，可自行选择-2、-1显示）。
9、具有故障代码显示功能。
10、上电自动返基站功能。
11、多层发送功能（有无多层发送功能可自行选择）。
第二章系统简介1. 杂物电梯系统组成及性能特点a.微机主板：电梯的主控制器，采用全电脑光电隔离技术，具有很强的抗干扰能力和高可靠性,实现快速实时响应外部信号,提高电梯工作效率。
微机主板自带电源电路采用可控硅整流为电梯抱闸提供电源，采用开关电源为系统提供稳定抗干扰的24V电源。
b.专用变压器：根据系统特性定制，为抱闸系统提供电源，使系统具有良好的供电环境。
c.配套低压电器，采用国标产品配合系统工作，增加整机性能的稳定性。
2. 系统适用范围本系统适用于杂物电梯安装规范中的任何场所，厅外按钮控制适用于层站为2至5层的环境，载重量范围由100kg-300kg可选。
第三章系统功能详述杂物梯控制系统，采用微机逻辑控制，即逻辑控制部分由微机内部处理完成，而执行部分由外部继电器驱动接触器完成，充分体现并应用了微机逻辑处理的快捷性和高准确性的优势。
本系统在安装步骤为按图纸接线、初次上电、检修运行、自动运行和故障处理。
安装调试说明书（杂物电梯-微电脑）目录第一章致用户第二章系统简介第三章系统功能详述第四章常见故障及对应措施第五章输入、输出功能表第六章安装要求附录井道接线表第一章致用户杂物电梯控制系统，采用全电脑微机控制，实现了快速实时响应及高可靠性。
本系统硬件结构标准化，通用性强，采用光电隔离技术，抗干扰能力强，整机具有结构简单、安装方便、线路清晰、免调试等特点。
设计依据：国家关于杂物电梯电控规范。
本系统具有以下基本功能：1、主回路具有双电气节点，并具有粘连检测功能。
2、抱闸回路具有双电气节点，并具有粘连检测功能。
3、具有门锁回路粘连检测保护功能。
4、具有上下限位、上下极限保护功能。
5、具有运行超时保护功能。
6、具有检修运行功能。
7、具有自动运行、平层且蜂鸣提示功能。
8、具有楼层显示和运行指示功能。
（楼层显示7段码、一对一可自行选择，可自行选择-2、-1显示）。
9、具有故障代码显示功能。
10、上电自动返基站功能。
11、多层发送功能（有无多层发送功能可自行选择）。
第二章系统简介1. 杂物电梯系统组成及性能特点a.微机主板：电梯的主控制器，采用全电脑光电隔离技术，具有很强的抗干扰能力和高可靠性,实现快速实时响应外部信号,提高电梯工作效率。
微机主板自带电源电路采用可控硅整流为电梯抱闸提供电源，采用开关电源为系统提供稳定抗干扰的24V电源。
b.专用变压器：根据系统特性定制，为抱闸系统提供电源，使系统具有良好的供电环境。
c.配套低压电器，采用国标产品配合系统工作，增加整机性能的稳定性。
2. 系统适用范围本系统适用于杂物电梯安装规范中的任何场所，厅外按钮控制适用于层站为2至5层的环境，载重量范围由100kg-300kg可选。
第三章系统功能详述杂物梯控制系统，采用微机逻辑控制，即逻辑控制部分由微机内部处理完成，而执行部分由外部继电器驱动接触器完成，充分体现并应用了微机逻辑处理的快捷性和高准确性的优势。
本系统在安装步骤为按图纸接线、初次上电、检修运行、自动运行和故障处理。
1.接线：按照安装说明附带的电气图纸，电气安装规范，安装电器元件并接线。
2.初次上电：当杂物电梯安装完毕后，由专业技术人员对电气连接部分进行检查，确保接线正确且可靠，才可对系统送点电。
初次送电前，务必将控制柜内自动/检修开关置于检修位置，送电后观察各电器元件工作正常，再按以下步骤操作：检查相序继电器→检查热继电器→检查开关电源→检查变压器→检查各安全回路→检查接触器及其他电器元件。
注：系统初次送电，如电梯轿厢不在平层位置，则层显显示为“0”。
13.检修运行：点动上/下运行，检查运行方向是否正确，如反向运行，断电，调换电机电源线任意两相。
检修运行无误后，分别手动触发上/下限位开关、上/下极限开关，看电梯是否停车。
检查开门状态门连锁动作时，电梯是否停车。
检查急停按钮按下时，电梯是否急停。
确保安全回路启动后，慢车上下行依次触发各层平层感应器，看平层信号是否正常，楼层显示是否正常。
依次按动选层按钮，并同时检查控制柜内主板上选层指示灯是否正常亮起。
4.自动运行：检修运行正常后，系统断电，将检修/自动开关置于自动位置，重新送电。
这时电梯会自动运行，并自动（下行）寻基站。
到站后蜂鸣器响起2秒后，用户才可以开始正常使用。
使用过程中，每次到站都会有对应层的蜂鸣器响起，提示电梯到站，并装卸物品。
注：为防止选层到站后，在装卸物品前，其他楼层呼梯，系统规定每次到站后，都必须开关一次厅门（轿门）装卸货物后，系统才会接受下一次呼梯动作。
5.故障处理：电梯出现故障会造成电梯停止运行，此电梯不响应任何呼梯信号，只有把故障排除后电梯方可再次正常运行。
当故障出现时，微机板可以提供故障信息，具体故障码及处理方法见下表：故障码故障信息故障原因处理方法c 双永磁2个或多个永磁同时动作1）检查永磁开关内是否有金属板，检查接线是否正确。
2）检查每层永磁开关接线是否为常开点（无遮磁板时）。
3）检查永磁开关是否损坏。
d 运行超时规定时间内没有到达或离开平层位置1）检查运行时抱闸是否打开，有无卡阻、刮蹭，电动机是否正常运转。
2）电梯运行到层楼时，轿厢遮磁板是否完全插入永磁开关内。
3）楼层高度是否过高，如高出标准，通过设置主板上T0\T1\T2端子，可延长电梯运行时间。
E 急停安全开关动作检查井道内安全开关是否动作，急停开关是否被按下，基站呼梯锁是否闭锁。
F 粘连接触器粘连检查接触器是否粘连，辅助触头是否卡阻，防粘连检测回路接线是否有断路或端子总动。
H 限位动作限位开关动作上下限位同时动作，检查限位开关接线（动开点）。
第四章常见故障及对应措施1 .电梯不运行：检查控制系统电源检查控制系统的保险管检查电梯安全回路检查电梯的限位和极限回路检查电梯运行状态自动/检修2. 接触器吸合电梯不运行：检查接触器接点检查电机和抱闸连线检查是否有安全钳动作（安全钳开关故障）3.电梯运行时电机严重发热检查曳引机抱闸是否完全打开 2检查电梯导轨是够竖直、光滑，是够有卡阻 检查轿厢是否卡阻检查电机线是否断路、短路、虚接，星/角接是否正确 检查电梯是否超载4 .电梯不平层或到站不停车检查楼层开关动作，平层信号是否正常 检查抱闸是否过松，停车时关闭不及时溜车 检查遮磁板是否过高 5. 选层灯不亮检查控制柜及按钮连线 更换发光管（按钮）第五章 输入输出功能表输入功能表 输出功能表3线号 功能 状态 输出点 DO 开门灯 开门时输出0V Y02 DZ 到站蜂鸣 到站输出2秒0V Y03 521 1层按钮灯 1层选层输出0V Y04 522 2层按钮灯 2层选层输出0V Y05 523 3层按钮灯3层选层输出0VY06 524 4层按钮灯 4层选层输出0V Y07 525 5层按钮灯 5层选层输出0V Y08 5266层按钮灯 6层选层输出0V Y09 1 2 3 4 5 6 G 七段码指示 ● ● ● ● ● Y10 E 七段码指示 ●● ●Y11 F 七段码指示 ● ● Y12 D 七段码指示 ● ● ● ● Y13 A 七段码指示● ● ● ●Y14 C 七段码指示 ● ● ● ● ● Y15 B 七段码指示 ● ● ● ● Y16 S 上行指示 上行时输出0V X 下行指示 下行时输出0V 403 外部电源 始终提供DC24V 402 外部公共线 通过安全回路与403相接 BZ+,BZ- 抱闸电源 曳引机工作是输出DC110V U,V,W 曳引机电源 曳引机工作输出三相AC380V线号 功能 状态 输入点 M 门连锁 关门闭合/开门断开 X00 JT 急停 运行闭合/急停断开 X01 SXW 上限位 运行闭合/动作断开 X02 XXW 下限位 运行闭合/动作断开 X03 FZ 防粘连 运行断开/停车闭合 X04 JX 检修/自动 检修断开/自动闭合X05 MS/425 慢上/6层按钮 常开 X06 MX/426 慢下/5层按钮 常开 X07 421 1层按钮 常开 X08 422 2层按钮 常开 X09 423 3层按钮 常开 X10 424 4层按钮 常开 X11 411 1层平层 常开 X12 412 2层平层 常开 X13 413 3层平层 常开 X14 414 4层平层 常开 X15 L1,L2,L3系统总电源电器元件明细表元件代号元件名称元件型号安装场所TWJ2010A 微机板TWJ2010AK1 主开关DZ47-63 控制柜MC 运行接触器CJX1-22/22 控制柜SC 上行接触器CJX1-22/22 控制柜XC 下行接触器CJX1-22/22 控制柜JXX 相序继电器YJ3 控制柜JR 热保护继电器TGB-36 控制柜HK1～HK(层站) 呼梯按钮KAB-1 外呼面板CK1～CK(层站) 平层开关KCB-1 井道L1～L(层站) 指令灯KJA-1 外呼面板DDZ(层站) 到站钟FM-24 外呼面板SXW 上限位1370 井道XXW 下限位1370 井道SST 锁梯基站SKT 底坑急停底坑SSJ 上极限1370 井道SXJ 下极限1370 井道JT1～JT(层站) 急停开关KJ1T 井道M1～M(层站) 门锁开关井道SJX 上极限井道XJX 下极限井道B1 变压器AV220V/DC110V 控制柜M 电机机房电锁开梯锁300＃基站外呼面板KMD 开门灯外呼面板JTD 底坑急停底坑JFHC 机房急停KJ1T 机房控制柜BZ 抱闸线圈DC110V 机房检修开关控制柜MS 慢上按钮控制柜MX 慢下按钮控制柜端子排控制柜功能设置：S1 ：楼层显示一对一输出-1 ：带-1层显示-2 ：带-2层显示T0,T1,T2：运行时间设置4第六章安装要求1.安装过程要求接线可靠，无短路、断路、虚接和端子松动，安装完成后要反复检查接线的可靠性。
不使用的线两头须用绝缘胶布缠住，尽量使用有护套的电线、电缆，充分考虑电流大小，防止因过热引起安全事故。
2.接入控制柜内的线必须穿线号，井道内的主线须做标记以便于区分，并在安装完成后认真填写附录中的表格，确保准确无误，以便后期维护检修。
3.系统电源，曳引机电源，抱闸线充分考虑曳引机电流、电梯载重及现场实际情况，使用线径足够的电缆线。
4.井道内所有电缆线须做卡子或用尼龙扎带捆扎并固定，安装平层开关、限位开关和极限开关须用双芯护套线。
确保井道内电缆线规则整齐，并便于检修时查找。
附录：井道接线表线号主线号颜色线径线号主线号颜色线径411 DZ412 A413 B414 C415 D416 E421 F422 G423 S424 X425 SXW426 XXW521 JT522 M523 402524 403525 L1,L2,L3526 U,V,WMT BZ+,BZ-注：务必认真填写，便于检修维护5。
