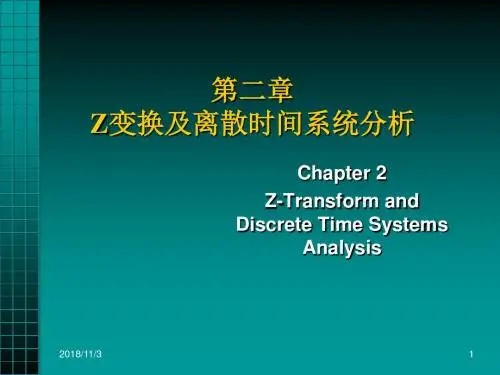

第二章.Z变换及离散时间系统分析

离散时间系统与z变换简介离散时间系统是一种在时间轴上以离散方式运行的系统。

在这种系统中，信号的取样是在特定的时间间隔内进行的，而不是连续地采样。

离散时间系统可以用于模拟实际世界中的许多系统，如数字信号处理、数字滤波器和控制系统等。

离散时间系统的数学表达通常使用z变换。

z变换是一种将离散时间信号转换为复平面上的函数的变换。

它与连续时间系统中的拉普拉斯变换类似，但在z变换中，时间是用离散的步长表示的。

z变换将离散时间系统中的差分方程转换为复平面上的代数表达式，从而方便了对系统的分析和设计。

在离散时间系统中，信号和系统的运算通常使用差分方程进行描述。

差分方程是一种递推关系，它将当前时间步的输入和输出与其之前的时间步的输入和输出之间建立起关联。

z变换提供了一种将这些差分方程转换为代数方程的方法，从而可以更方便地分析系统的特性。

使用z变换，可以计算离散时间系统的频率响应、稳定性和传输函数等重要性质。

频率响应描述了系统对不同频率输入的响应。

稳定性判断了系统是否能够产生有界的输出，而传输函数则表示系统输入和输出之间的关系。

总结来说，离散时间系统是一种以离散方式运行的系统，可以使用z变换进行数学建模和分析。

z变换将离散时间信号和系统转换为复平面上的函数，方便了对系统的频率响应、稳定性和传输函数等特性进行研究。

离散时间系统和z变换在数字信号处理和控制系统等领域具有广泛的应用。

离散时间系统是现代通信、信号处理、控制系统等领域中的核心概念之一。

离散时间系统可以通过对输入信号进行离散采样，以特定的时间间隔获取信号的采样值，从而实现在离散时间点上对信号进行处理和操作。

与连续时间系统不同，离散时间系统的输入和输出信号在时间上都是离散的。

离散时间系统的分析和设计常常采用差分方程描述。

差分方程是一种递推关系，它表达了当前时间步的输入和输出与之前时间步的输入和输出之间的关系。

在离散时间系统中，z变换是一种非常重要的数学工具。

z变换将离散时间信号转换为复平面上的函数，从而方便了对离散时间系统进行数学建模和分析。

Z变换及离散时间系统分析Z变换是一种用于描述离散时间系统的重要数学工具。

离散时间系统是指信号的取样点在时间上离散的系统。

而Z变换可以将离散时间信号从时域（时间域）转换到频域（复频域），并在频域进行分析和处理。

Z变换在数字信号处理、控制系统和通信系统等领域有着广泛的应用。

Z变换的定义为：\[ X(z) = \sum_{n=0}^{+\infty} x(n)z^{-n} \]其中，\(x(n)\)表示离散时间信号，\(X(z)\)表示该信号的Z变换，\(z\)表示复变量。

通过对离散时间系统的输入信号进行Z变换后，可以得到系统的传递函数。

系统的传递函数是指系统的输出与输入之间的关系。

在离散时间系统中，传递函数可以表示为：\[ H(z) = \frac{Y(z)}{X(z)} \]其中，\(Y(z)\)表示系统的输出信号，\(X(z)\)表示系统的输入信号。

通过Z变换可以对离散时间系统进行频域分析。

频域分析可以用来研究离散时间系统的频率特性，比如系统的频率响应、幅频特性、相频特性等。

频域分析可以揭示系统在不同频率下对信号的处理情况，对于设计和优化离散时间系统非常有帮助。

Z变换具有一些重要的性质，可以方便地对离散时间系统进行分析和计算。

其中一些常用的性质包括：1. 线性性质：对于任意常数\(a\)和\(b\)，以及信号\(x(n)\)和\(y(n)\)，有\(Z(a \cdot x(n) + b \cdot y(n)) = a \cdot X(z) + b \cdot Y(z)\)。

这个性质说明Z变换对线性系统是可加性的。

2. 移位性质：如果将信号\(x(n)\)向左或向右移动\(k\)个单位，那么它的Z变换\(X(z)\)也将发生相应的移位，即\(Z(x(n-k)) = z^{-k} \cdot X(z)\)。

这个性质说明Z变换对系统的时移（时延）是敏感的。

3. 初值定理：如果离散时间信号\(x(n)\)在n=0处存在有限值，那么在Z变换中，它的初值可以通过计算\(X(z)\)在z=1处的值得到，即\(x(0) = \lim_{z \to 1}X(z)\)。

Z变换及离散时间系统分析Z变换是一种将离散时间信号转换为复平面上的函数的数学工具。

它在离散时间系统的分析和设计中起着重要的作用。

本文将介绍Z变换的定义、性质，以及如何利用Z变换分析离散时间系统。

1.Z变换的定义：Z变换可以将离散时间信号转换为复平面上的函数。

假设有一个离散时间信号x[n]，经过Z变换得到的函数为X(z)。

其定义为：X(z)=Z{x[n]}=∑(x[n]*z^(-n))其中，z是复变量，n为离散时间点。

2.Z变换的性质：Z变换具有许多重要的性质，其中一些性质与连续时间傅里叶变换类似，另一些则是离散时间系统的特有性质。

（1）线性性质：如果x1[n]和x2[n]是离散时间信号，a和b是常数，则有：Z{a*x1[n]+b*x2[n]}=a*X1(z)+b*X2(z)（2）平移性质：如果x[n]的Z变换是X(z)，那么x[n-m]的Z变换是z^(-m)*X(z)。

这意味着在离散时间域上的平移，在Z变换域上相当于乘以z的负幂次。

（3）初值定理和终值定理：如果x[n]的Z变换是X(z)，则有：x[0] = lim(z->∞) X(z)x[-1] = lim(z->0) X(z)（4）共轭对称性：如果x[n]的Z变换是X(z)，那么x*[n]（x[n]的共轭）的Z变换是X*(z)（X(z)的共轭）。

（5）频率抽样定理：如果x(t)是带限信号，那么它的频谱可以通过对x[n]进行离散化来获得，即X(jω)=X(e^(jωT))，其中T是采样间隔。

3.离散时间系统的分析：利用Z变换，可以对离散时间系统进行分析和设计。

通常，我们可以将离散时间系统看作是一个线性差分方程，通过对该差分方程进行Z变换，可以得到系统的传输函数H(z)。

离散时间系统的输入输出关系可以表示为：Y(z)=H(z)*X(z)其中，Y(z)为输出信号，X(z)为输入信号，H(z)为系统的传输函数。

通过分析传输函数H(z)，我们可以确定系统的稳定性、频率响应、相位特性等。

z 变换与离散时间Fourier 1、z 变换2、离散时间3、序列的z Fourier 变换的关系4、离散系统的系统函数，系统的频率响应信号与系统的分析方法：时域分析方法 变换域分析方法连续时间信号与系统： Fourier Laplace离散时间信号与系统： z 变换离散时间信号与系统的分析方法2.1.1 z 变换的定义2.1 z 变换：z X )(其中成一个复平面，称为ωj e r z ⋅=(x z 反变换：其中，积分路径是在逆时针旋转的闭合围线。

在数字信号处理中，不需要用围线积分来求2.1.2 z 变换的收敛域对任意给定序列的所有z 值的集合称为z 变换公式的级数收敛的充要条件是满足绝对可和，对某一具体的使该不等式成立，这个域，收敛域内不能有极点。

n ∞=−∞∑2.1.3 4 种典型序列的除0 和∞两点是否收敛与n 1和n 2取值情况有关外，整个z 平面均收敛。

1. 有限长序列x (n ) 只在n 1≤n ()()z X z x n 其变换：即要求： ROC 至少为：1()()X z x n z −=0(0)x z +如果n 2 ≤0 n 1<0，n 2≤如果n 1≥0 n 1≥0，n 2> 0如果n 1< 0 <n 1<0，n 2 > 0 1100n n Roc ∴≥<当时， 当时， 因果序列的处收敛在∞处收敛的变换，其序列必为因果序列在工程中，人们感兴趣的主要是因果序列。

1()()n n X z x n ∞==∑2. 右边序列x (n ) 在n ≥n 1时有值，在2200n n Roc ∴≤>当时， 当时，2()()()n n n X z x n x n =−∞=−∞==∑∑3. 左边序列x (n ) 在n ≤n 2 时有值，在x x x x x R R R R z R −+−++∴≥<<<当时， 当时，0()()()nn n X z x n x n z ∞−=−∞==∑ Roc: 0≤前式 Roc: x R −后式4. 双边序列n 为任意值时x 例1：x (n )=δ(变换及收敛域。

南昌大学实验报告(信号与系统)学生姓名： 学号 专业班级：实验类型：□ 验证 □ 综合 □ 设计 □ 创新 实验日期： 2012、5、24 实验成绩：MATLAB 基础上机训练一八一、实验项目名称: z 变换及离散时间系统的Z 域分析二、实验目的：（1）掌握利用MA TLAB 绘制系统零极点图的方法 （2）掌握离散时间系统的零极点分析方法（3）掌握用MATALB 实现离散系统频率特性分析的方法 （4）掌握逆Z 变换概念及MA TLAB 实现方法三、实验原理1）离散系统零极点线性时不变离散系统可用线性常系数差分方程描述，即()()N Miji j a y n i b x n j ==-=-∑∑ （8-1）其中()y k 为系统的输出序列，()x k 为输入序列。

将式（8-1）两边进行Z 变换的00()()()()()Mjjj Nii i b zY z B z H z X z A z a z-=-====∑∑ （8-2） 将式（8-2）因式分解后有：11()()()Mjj Nii z q H z Cz p ==-=-∏∏ （8-3）其中C 为常数，(1,2,,)j q j M = 为()H z 的M 个零点，(1,2,,)i p i N = 为()H z 的N 个极点。

系统函数()H z 的零极点分布完全决定了系统的特性，若某系统函数的零极点已知，则系统函数便可确定下来。

因此，系统函数的零极点分布对离散系统特性的分析具有非常重要意义。

通过对系统函数零极点的分析，可以分析离散系统以下几个方面的特性：● 系统单位样值响应()h n 的时域特性； ● 离散系统的稳定性； ● 离散系统的频率特性；2）离散系统零极点图及零极点分析1．零极点图的绘制设离散系统的系统函数为()()()B z H z A z =则系统的零极点可用MA TLAB 的多项式求根函数roots()来实现，调用格式为：p=roots(A)其中A 为待根求多项式的系数构成的行矩阵，返回向量p 则是包含多项式所有根的列向量。
