斯维尔安装算量软件技巧分享.

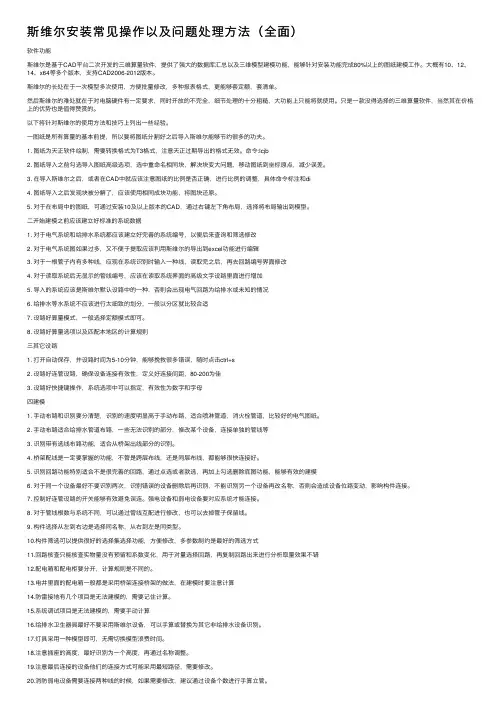

斯维尔安装常见操作以及问题处理⽅法（全⾯）软件功能斯维尔是基于CAD平台⼆次开发的三维算量软件，提供了强⼤的数据库汇总以及三维模型建模功能，能够针对安装功能完成80%以上的图纸建模⼯作。

⼤概有10、12、14、x64等多个版本，⽀持CAD2006-2012版本。

斯维尔的长处在于⼀次模型多次使⽤，⽅便批量修改，多种报表格式，更能够套定额，套清单。

然后斯维尔的难处就在于对电脑硬件有⼀定要求，同时开放的不完全，细节处理的⼗分粗糙，⼤功能上只能将就使⽤。

只是⼀款没得选择的三维算量软件，当然其在价格上的优势也是值得赞赏的。

以下将针对斯维尔的使⽤⽅法和技巧上列出⼀些经验。

⼀图纸是所有算量的基本前提，所以要将图纸分割好之后导⼊斯维尔能够节约很多的功夫。

1. 图纸为天正软件绘制，需要转换格式为T3格式，注意天正过期导出的格式⽆效。

命令:lcjb2. 图纸导⼊之前勾选导⼊图纸⾼级选项，选中重命名相同块，解决块变⼤问题，移动图纸到坐标原点，减少误差。

3. 在导⼊斯维尔之后，或者在CAD中就应该注意图纸的⽐例是否正确，进⾏⽐例的调整，具体命令标注和di4. 图纸导⼊之后发现块被分解了，应该使⽤相同成块功能，将图块还原。

5. 对于在布局中的图纸，可通过安装10及以上版本的CAD，通过右键左下⾓布局，选择将布局输出到模型。

⼆开始建模之前应该建⽴好标准的系统数据1. 对于电⽓系统和给排⽔系统都应该建⽴好完善的系统编号，以便后来查询和筛选修改2. 对于电⽓系统图如果过多，⼜不便于提取应该利⽤斯维尔的导出到excel功能进⾏编辑3. 对于⼀根管⼦内有多种线，应现在系统识别时输⼊⼀种线，读取完之后，再去回路编号界⾯修改4. 对于读取系统后⽆显⽰的管线编号，应该在读取系统界⾯的⾼级⽂字设臵⾥⾯进⾏增加5. 导⼊的系统应该是斯维尔默认设臵中的⼀种，否则会出现电⽓回路为给排⽔或未知的情况6. 给排⽔等⽔系统不应该进⾏太细致的划分，⼀般以分区就⽐较合适7. 设臵好算量模式，⼀般选择定额模式即可。

一、三维算量3DA2012》具有详细的安装向导，只要根据系统提示按步骤安装即可。

在安装三维算量3DA2012软件之前请先安装AutoCAD软件中AutoCAD2002、AutoCAD2006、AutoCAD2007、AutoCAD2008、AutoCAD2009、AutoCAD2010、AutoCAD2011的任意一个版本软件，并应能正常运行。

二、启动安装程序：关闭所有应用程序，将《清华斯维尔建设工程系列软件》安装光盘放入光驱中，打开光盘(图1-1)：图1-1清华斯维尔建设工程系列软件安装界面点击“三维算量TH-3DA2014”，开始安装过程, 首先弹出安全对话框，点击运行就行。

(图1-2)：图1-2 “欢迎”对话框点击〖下一步〗按钮，弹出“许可证协议”对话框(图1-3)：图1-3 许可证协议点击〖我同意〗按钮，进入“选择安装版本”对话框(图1-4)所示：图1-4选择安装版本在“授权方式”栏内选择“单机版”或“网络版”，这里默认单机版(单机版使用的是单机加密锁，网络版使用的是网络加密锁, 即局域网内多台电脑共享一把或多把网络加密锁，教程库)。

一般的我们的锁都是单机锁。

在“应用方式”栏内选择软件的版本类型：在“安装例子工程”前的“□”框内打钩，表示选中安装例子工程文件。

软件安装时会将光盘内带有的例子工程一同安装到您的计算机中，对于初学三维算量的用户，建议安装，以便按照例子内所教方法快速掌握软件。

可以点击“阅读版本更新说明”，查看当前安装版本的更新信息。

选择好软件版本后，点击〖下一步〗按钮，弹出选择安装位置对话框(图1-5)：图1-5 安装步骤在对话框中指定您要将程序安装在计算机上的路径。

可以直接对目标文件夹项内的路径进行修改，也可点击〖浏览〗按钮，在弹出的浏览文件夹中选择安装位置。

注意！第一次安装软件的路径确定后，今后删除软件再重新安装，如果没有删除定额库，其安装路径将默认原来位置，如果要改变路径，必须同时卸掉定额库才可改变安装路径。

斯维尔算量软件使用技巧1、可以建立自己的模板，新建模板保存在autosave中2、新建项目自动保存在相应版本的cad中下user文件夹中3、Cfg文件夹可以删除，保存上一次属性对话框的内容4、拷贝工程中要拷贝完整，包括未显示的5、工程可以在文件栏下直接打包，文件使用过程中不能直接压缩文件包。

6、双击3Dproject，可以直接打开算量软件7、一个工程由mdb及图形文件组成，发送文件要以文件夹形式发送8、Jgk文件就是就是计算数据文件9、多人合作只要将dwg文件汇总就是整个工程10、斯维尔算量软件先做构件，然后根据构件布置钢筋11、工程建立时候名称不要特殊符号，容易出现问题12、屋面位置一般不用建立一层，若存在夹层梁的情况下最好再建立一层屋面梁，比较容易区分。

13、以承台为支柱称为基础连梁，以框架柱为支柱的称为基础梁。

是否设置基础层根据基础埋深，埋深较浅不需要单独设置基础层（±0.000位置没有地下框架梁）。

14、基础层标高的设置：15、层高以结构标高为准16、工程结束后调整室外地面高差，建议调整高度自调。

17、预制管桩的布置技巧？18、选择轴网较全的，主要设置主轴，辅轴个别设置。

19、确定轴网位置时候输入“0,0”20、轴网改长度应先解除轴网上锁，然后双击后改短。

21、弧形轴网与平行轴网分开建立，然后移动拼接在一起。

22、柱子定义与结构类型相关联，框架柱有加密区，普通柱无加密区。

23、自定义柱子必须用多线段进行画，要定义重心。

24、工程设置、定义编号、构件查询中均可设置砼等级，以构件查询最优先。

25、基础是复合型构件，错层时候挖土深度需要手动修改，挖土深度软件默认同室外地坪，集中修改在根部目录下修改。

26、矩形锥台定义时候顶面尺寸同柱尺寸27、在算连发个设置中可以显示一个构件的所有属性28、对于角度倾斜的图纸29、画梁的时候从中心线下画和画到边缘都可以，计算结果相同。

30、Tab替换位置命令31、三点画弧，需要画辅助线32、梁上-100带表起悬挑，+100代表终悬挑33、框选目标构件：先点选一个，然后构件查询或者只能选择后从上往下框选为同编号构件，从下往上为所有同类型构件。

斯维尔算量软件使用技巧1、可以建立自己的模板，新建模板保存在autosave中2、新建项目自动保存在相应版本的cad中下user文件夹中3、Cfg文件夹可以删除，保存上一次属性对话框的内容4、拷贝工程中要拷贝完整，包括未显示的5、工程可以在文件栏下直接打包，文件使用过程中不能直接压缩文件包。

6、双击3Dproject，可以直接打开算量软件7、一个工程由mdb及图形文件组成，发送文件要以文件夹形式发送8、Jgk文件就是就是计算数据文件9、多人合作只要将dwg文件汇总就是整个工程10、斯维尔算量软件先做构件，然后根据构件布置钢筋11、工程建立时候名称不要特殊符号，容易出现问题12、屋面位置一般不用建立一层，若存在夹层梁的情况下最好再建立一层屋面梁，比较容易区分。

13、以承台为支柱称为基础连梁，以框架柱为支柱的称为基础梁。

是否设置基础层根据基础埋深，埋深较浅不需要单独设置基础层（±0.000位置没有地下框架梁）。

14、基础层标高的设置：15、层高以结构标高为准16、工程结束后调整室外地面高差，建议调整高度自调。

17、预制管桩的布置技巧？18、选择轴网较全的，主要设置主轴，辅轴个别设置。

19、确定轴网位置时候输入“0,0”20、轴网改长度应先解除轴网上锁，然后双击后改短。

21、弧形轴网与平行轴网分开建立，然后移动拼接在一起。

22、柱子定义与结构类型相关联，框架柱有加密区，普通柱无加密区。

23、自定义柱子必须用多线段进行画，要定义重心。

24、工程设置、定义编号、构件查询中均可设置砼等级，以构件查询最优先。

25、基础是复合型构件，错层时候挖土深度需要手动修改，挖土深度软件默认同室外地坪，集中修改在根部目录下修改。

26、矩形锥台定义时候顶面尺寸同柱尺寸27、在算连发个设置中可以显示一个构件的所有属性28、对于角度倾斜的图纸29、画梁的时候从中心线下画和画到边缘都可以，计算结果相同。

30、Tab替换位置命令31、三点画弧，需要画辅助线32、梁上-100带表起悬挑，+100代表终悬挑33、框选目标构件：先点选一个，然后构件查询或者只能选择后从上往下框选为同编号构件，从下往上为所有同类型构件。

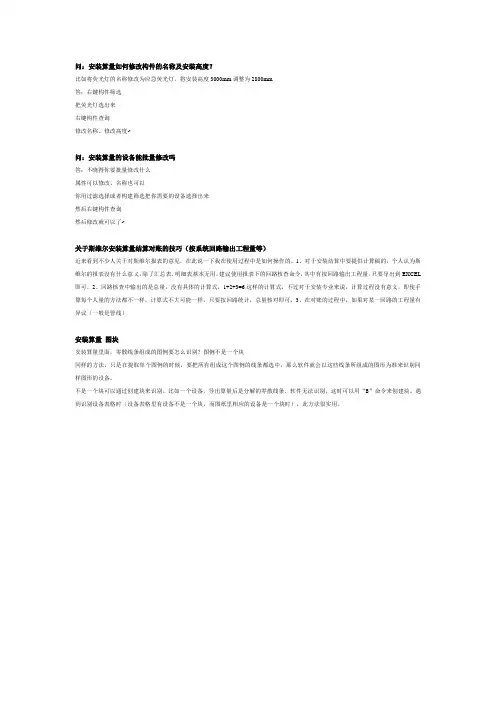

问：安装算量如何修改构件的名称及安装高度？比如将荧光灯的名称修改为应急荧光灯，将安装高度3000mm调整为2800mm答：右键构件筛选把荧光灯选出来右键构件查询修改名称、修改高度~问：安装算量的设备能批量修改吗答：不晓得你要批量修改什么属性可以修改、名称也可以你用过滤选择或者构建筛选把你需要的设备选择出来然后右键构件查询然后修改就可以了~关于斯维尔安装算量结算对账的技巧（按系统回路输出工程量等）近来看到不少人关于对斯维尔报表的意见，在此说一下我在使用过程中是如何操作的。

1、对于安装结算中要提供计算稿的，个人认为斯维尔的报表没有什么意义，除了汇总表，明细表基本无用，建议使用报表下的回路核查命令，其中有按回路输出工程量，只要导出到EXCEL 即可。

2、回路核查中输出的是总量，没有具体的计算式，1+2+3=6这样的计算式，不过对于安装专业来说，计算过程没有意义，即使手算每个人量的方法都不一样，计算式不大可能一样，只要按回路统计，总量核对即可。

3、在对账的过程中，如果对某一回路的工程量有异议（一般是管线）安装算量图块安装算量里面，零散线条组成的图例要怎么识别？图例不是一个块同样的方法，只是在提取单个图例的时候，要把所有组成这个图例的线条都选中，那么软件就会以这些线条所组成的图形为准来识别同样图形的设备。

不是一个块可以通过创建块来识别。

比如一个设备，导出算量后是分解的零散线条，软件无法识别，这时可以用“B”命令来创建块。

遇到识别设备表格时（设备表格里有设备不是一个块，而图纸里相应的设备是一个块时），此方法很实用。

斯维尔中文件被写保护是什么意思？怎样解除？可是文件属性内只读没被打钩啊？勾，取消就可以了右键文件属性，把只读的勾去掉。

安装算量在什么情况下图纸会导入不完整当图纸是天正的图纸时，如果没有转换成T3格式的图纸时，导致算量就会出现图层不全的情况。

安装算量中，设备连管线如何正确使用？1.有可能您识别的设备和管线的回路不在同一回路。

斯维尔-安装算量操作步骤[优秀范文五篇]第一篇：斯维尔-安装算量操作步骤安装操作步骤流程：一、新建工程双击软件图标—>新建工程—>否—>输入xx办公楼安装算量—>在查找范围选工程文件保存路径—>选择定额名称—>选择输出模式：清单模式，实物量按定额规则计算—>选择清单名称—>下一步—>根据工程需要，设置楼层属性—>下一步—>工程特征属性，可以不作修改—>完成！二、导入图纸图纸——>导入设计图——>查找范围：找到电子图位置——>选中图纸——>打开——>输入：0，0(定位图纸在坐标最近点)——>框选图纸——>分解设计图！三、喷淋识别识别——>识别设备——>选中工程相应的喷淋头——>设置喷淋头安装高度——>点击提取——>在图纸上选中单个喷淋头——>鼠标右键确认——>输入块的插入点——>右键确认——>框选整个图纸——>点击右键确认——>喷淋头已经识别！识别喷淋管识别——>识别管道——>在弹出来的菜单栏下部选择“喷淋”系统，回路编号为PL-1——>点选管道图层后面的——> 图纸上选择管道图层（此时管道图层隐藏）——>鼠标右键确认——>设置标注图层格式为“DN”——>设置合并间距600，安装高度按工程实际输入——>点击快捷菜单的“喷淋管径”——>选择管径的危险级别和确认管径配喷淋头的个数——>确认——>框选整个图形——鼠标右键确认——检查识别出来的管径和图纸是否一致。

如果不一致——>选择不一致的管径右键“构建查询”进行修改（识别管径也可以修改）。

识别附件识别——>识别附件——>在弹出图库管理里选择需要识别的附件设备——>在识别菜单下部选择识别过的系统类型为“消防-喷淋”系统，回路编号：PL-1——>设置安装高度——>点击“提取”——>选择图纸中的附件设备——>鼠标右键确认——>确定插入点——>右键确认——>框选图纸，把所有同类型的附件选中——>右键确认。

斯维尔安装算量2010快速入门.识别建模操作流程操作原则把握以识别为主，手动布置为辅，灵活运用软件。

在无法识别的时候，利用手动布置，迅速建模。

斯维尔三维算量软件能够高效的完成识别框架柱、暗柱及梁体梁钢筋。

操作步骤1、导入设计图方法一：点击图纸菜单导入设计图，把楼层框架柱及配筋图导入算量界面，任意指定一点即可。

适用范围：施工图纸是分散开，一张一张的独立CAD图形文件方法二：将施工图利用CAD打开，在CAD里面将所需图纸选中执行一道爆破命令（x）,再复制（ctrl+c）,切换到算量界面，粘贴图纸（ctrl+v）适用范围：施工图纸为整体图纸，即一个CAD 图形文件里面有很多张图纸完成上述步骤后，若导进的CAD图纸在算量软件里面无法完全显示，例如没有标注没有钢筋信息文字等等。

则执行菜单图纸---全开图层命令，将隐藏的CAD图层显示出来。

2、对齐设计图将导进图纸，与复制的轴网进行对齐，利用CAD命令m对齐即可 3、识别设计图框架柱：执行菜单“识别-识别柱体”，第一步“提取”，根据软件命令栏提示“选择柱边线”，选择柱边线，检查是否全部选择完毕（是不是全部消失了），右键确定。

第二步提取：在提取柱边线下面还有一个提取，点击此“提取”，根据软件命令栏提示“选择集中标注线”，则点击框架柱延伸出来的那根标注线，选择完之后，右键确定即可。

可观察到标注线的颜色发生了变化，则标注线识别成功完成上两步提取之后方可进行柱体识别。

方法一：第二种点选识别，将鼠标移至柱体内部左键点击一下，则识别成功，此方法适用于较为复杂的柱体；方法二：第三种框选识别，直接从右边一次性框选多个柱体进行识别，适用于较为规范的框架柱进行多个柱体识别。

方法三：手选边线识别，根据命令栏提示，一一选中该柱体的各条边线右键确定识别。

该方法适用于前2种无法解决的异性框架柱体。

识别框架柱时需注意：若设计图纸里面有钢筋大样图，最好不予识别，在提取的时候也忽略这些独立的大样图图层，在识别完除去大样图的所有柱体之后，利用手动布置完成这类大样图的建模。

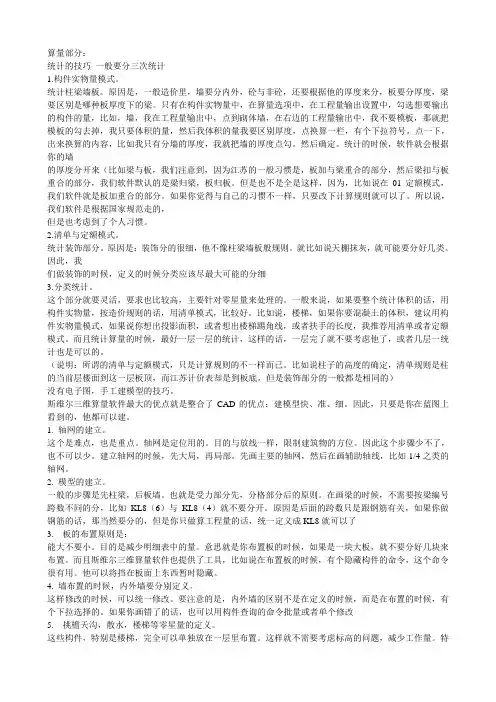

算量部分：统计的技巧一般要分三次统计1.构件实物量模式。

统计柱梁墙板。

原因是，一般造价里，墙要分内外，砼与非砼，还要根据他的厚度来分，板要分厚度，梁要区别是哪种板厚度下的梁。

只有在构件实物量中，在算量选项中，在工程量输出设置中，勾选想要输出的构件的量，比如，墙，我在工程量输出中，点到砌体墙，在右边的工程量输出中，我不要模板，那就把模板的勾去掉，我只要体积的量，然后我体积的量我要区别厚度，点换算一栏，有个下拉符号，点一下，出来换算的内容，比如我只有分墙的厚度，我就把墙的厚度点勾。

然后确定。

统计的时候，软件就会根据你的墙的厚度分开来（比如梁与板，我们注意到，因为江苏的一般习惯是，板加与梁重合的部分，然后梁扣与板重合的部分，我们软件默认的是梁归梁，板归板。

但是也不是全是这样，因为，比如说在01定额模式，我们软件就是板加重合的部分。

如果你觉得与自己的习惯不一样，只要改下计算规则就可以了。

所以说，我们软件是根据国家规范走的，但是也考虑到了个人习惯。

2.清单与定额模式。

统计装饰部分。

原因是：装饰分的很细，他不像柱梁墙板般规则。

就比如说天棚抹灰，就可能要分好几类。

因此，我们做装饰的时候，定义的时候分类应该尽最大可能的分细3.分类统计。

这个部分就要灵活，要求也比较高，主要针对零星量来处理的。

一般来说，如果要整个统计体积的话，用构件实物量，按造价规则的话，用清单模式，比较好。

比如说，楼梯，如果你要混凝土的体积，建议用构件实物量模式，如果说你想出投影面积，或者想出楼梯踢角线，或者扶手的长度，我推荐用清单或者定额模式。

而且统计算量的时候，最好一层一层的统计，这样的话，一层完了就不要考虑他了，或者几层一统计也是可以的。

（说明：所谓的清单与定额模式，只是计算规则的不一样而已。

比如说柱子的高度的确定，清单规则是柱的当前层楼面到这一层板顶，而江苏计价表却是到板底，但是装饰部分的一般都是相同的）没有电子图，手工建模型的技巧。

斯维尔三维算量软件最大的优点就是整合了CAD的优点：建模型快、准、细。

清华斯维尔算量软件使用说明清华斯维尔算量软件使用说明1、概述1.1 软件简介清华斯维尔算量软件是一个专为清华大学的斯维尔项目开发的计算工具，旨在帮助用户进行算量计算和数据分析。

本文档将详细介绍软件的安装、配置和使用方法，以及提供一些常见问题的解答。

2、系统要求2.1 硬件要求- 处理器：至少双核处理器- 内存：至少4GB- 存储：至少200MB可用空间2.2 软件要求- 操作系统：Windows 7或更高版本- Java运行时环境（JRE）：版本要求为1.8或更高版本3、安装3.1 软件包用户可以从清华大学的官方网站上最新版本的清华斯维尔算量软件安装包。

3.2 安装软件- 双击安装包进行安装。

- 按照提示完成安装流程。

4、软件配置4.1 数据源配置用户在首次运行软件时需要配置数据源，选择适当的数据源类型并填写相应的连接信息。

4.2 界面设置用户可以根据需要进行界面设置，包括主题、字体大小等。

5、使用指南5.1 新建项目用户可以通过菜单栏或快捷键新建一个项目，选择合适的项目类型和名称。

5.2 导入数据用户可以将需要进行算量计算和分析的数据导入到项目中，支持的数据格式包括CSV、Excel等。

5.3 进行算量计算用户可以在项目中选择合适的算量计算方法，并根据需要设置相应的参数。

5.4 数据分析用户可以利用软件提供的分析工具对项目中的数据进行详细的分析，包括统计分析、图表绘制等。

6、常见问题解答6.1 无法连接数据源怎么办？- 检查数据源的配置信息是否正确。

- 确保网络连接正常。

6.2 导入数据失败怎么办？- 检查数据文件的格式是否正确。

- 确保数据文件没有损坏。

7、附件本文档涉及的附件包括：- 清华斯维尔算量软件安装包8、法律名词及注释8.1 版权©️版权是指作者或其合法权利人就其作品所享有的权利。

未经版权人同意，他人不得以复制、传播等方式使用该作品。

8.2 许可证许可证是指版权人授予他人使用其作品的权利的文件或证明。

斯维尔安装常见操作以及问题处理方法全面 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】软件功能斯维尔是基于CAD平台二次开发的三维算量软件，提供了强大的数据库汇总以及三维模型建模功能，能够针对安装功能完成80%以上的图纸建模工作。

大概有10、12、14、x64等多个版本，支持CAD2006-2012版本。

斯维尔的长处在于一次模型多次使用，方便批量修改，多种报表格式，更能够套定额，套清单。

然后斯维尔的难处就在于对电脑硬件有一定要求，同时开放的不完全，细节处理的十分粗糙，大功能上只能将就使用。

只是一款没得选择的三维算量软件，当然其在价格上的优势也是值得赞赏的。

以下将针对斯维尔的使用方法和技巧上列出一些经验。

一图纸是所有算量的基本前提，所以要将图纸分割好之后导入斯维尔能够节约很多的功夫。

1. 图纸为天正软件绘制，需要转换格式为T3格式，注意天正过期导出的格式无效。

命令:lcjb2. 图纸导入之前勾选导入图纸高级选项，选中重命名相同块，解决块变大问题，移动图纸到坐标原点，减少误差。

3. 在导入斯维尔之后，或者在CAD中就应该注意图纸的比例是否正确，进行比例的调整，具体命令标注和di4. 图纸导入之后发现块被分解了，应该使用相同成块功能，将图块还原。

5. 对于在布局中的图纸，可通过安装10及以上版本的CAD，通过右键左下角布局，选择将布局输出到模型。

二开始建模之前应该建立好标准的系统数据1. 对于电气系统和给排水系统都应该建立好完善的系统编号，以便后来查询和筛选修改2. 对于电气系统图如果过多，又不便于提取应该利用斯维尔的导出到excel功能进行编辑3. 对于一根管子内有多种线，应现在系统识别时输入一种线，读取完之后，再去回路编号界面修改4. 对于读取系统后无显示的管线编号，应该在读取系统界面的高级文字设置里面进行增加5. 导入的系统应该是斯维尔默认设置中的一种，否则会出现电气回路为给排水或未知的情况6. 给排水等水系统不应该进行太细致的划分，一般以分区就比较合适7. 设置好算量模式，一般选择定额模式即可。

CAD使用技巧：1、三维算量左边菜单开关快捷键：CTRL+F122、对象捕捉开关快捷键：F3 （如果要修改捕捉模式，在软件最下方的“对象捕捉”按右键，弹出对话框中设置）3、正交开关快捷键：F84、打开或关闭命令栏：F25、打开或关闭屏幕菜单：ctrl＋F126、打开会关闭成组开关：ctrl＋a7、窗选和框选的使用：（1）窗选：从左向右选择，需要整个图形都包括在框中（2）框选：从右向左选择，只要8、拷贝构件：ctrl＋c9、粘贴构件：ctrl＋v10、构件显示或关闭快捷键：关闭或显示轴网：ctrl＋1关闭或显示柱：ctrl＋2关闭或显示梁：ctrl＋3关闭或显示砼墙：ctrl＋4关闭或显示砌体墙：ctrl＋5关闭或显示板：ctrl＋6关闭或显示洞口：ctrl＋7关闭或显示门：ctrl＋8关闭或显示窗：ctrl＋9关闭或显示侧壁：ctrl＋011、wblock命令：当所有图纸都在一个dwg图形文件里，可以使用wblock命令把图形分割成多个单张图形。

方法：在命令栏中输入wblock，按空格键或回车键，使用界面上的“选择对象”到画面选取柱图或梁图等右键确认，在“文件名”录入图纸名称，核对保存路径无误后确认即可，同样的方法拆离所有图纸成一个一个dwg文件。

12、使用小键盘输入钢筋描述的方法：如何用小键盘输入钢筋描述（钢筋选项里-----钢筋级别里我们已经设置了数字4代表A，数字５代表Ｂ等）Ａ－－－双击小键盘数字４Ｂ－－－双击小键盘数字５Ｃ－－－双击小键盘数字６＠－－－单击小键盘'－'( )－－－录入分布筋肢数时单击小键盘'＋'，录入非分布筋时，'＋'仍然不变辅助功能的作用参考：1. 图层控制：管理图层，隐藏图层或隔离图层的合理应用（某类型构件的显示和隐藏）2. 构件查询：查询构件属性并可修改，以白色显示的属性栏，如“编号、跨号、平面位置和楼层位置、构件高度（标高、厚度、长度和数量计算公式、材料名称、抗震等级..）按编号修改和隐藏所选构件”3. 构件筛选：利用所设置筛选条件快速查找构件4. 编号修改：也可使用构件编辑、修改编号；构件编辑还可修改其他属性5. 构件转换：类似构件类型之间的转换，如柱转换为独立基础6. 构件分解：主要用于侧壁和老虎窗和飘窗的分解7. 构件对齐：主要用于边梁和边杆等构件对齐8. 构件打断：主要用于带跨的构件，如梁可以用打断命令增加跨数9. 构件辩色：主要用于检查构件书否挂接做法或布置钢筋10. 跨段组合：调整梁的跨号11. 组合开关：内容整体或局部调整编辑构件12. 布置参考：在不同布置相同编号构件13. 识别内外：自动识别构件的内外位置，如柱和梁14. 斜体编辑：有梁墙板和天窗的变斜15. 高度自调：智能调整构件高度16. 属性图示（属性浮示）：自己选择要显示的构件属性。

在应用三维算量软件进行实际工程计算的过程中发现，要完全了解三维算量并非简单的问题，值得进行深入的探讨。

清华斯维尔三维算量软件发展到现在，功能已经是非常完备和强大，对一个工程进行完全计算是没有任何问题的。

但是，如果我们对它没有进行深入的了解和研究，要用其正确计算工程量也存在着一定的难度。

以下是我在实际应用过程中积累的一些操作技巧，希望它能对大家有所启示。

首先是两个重要提示：第一，请您时刻关注电脑屏幕下方的命令栏。

三维算量部分操作提示是在命令栏中显示的，如果您忽视了这个问题，您也许会进行误操作，或者系统不能执行您的命令；第二，三维算量软件的算量方法以图形算量为主，但有些构件的计算方法是以参数形式计算的。

系统为您建立了一个相似于手工算量的工程量计算表。

只要您熟练掌握了上述内容，您就可以将复杂烦琐的工程量计算工作做好。

本次介绍关于轴网的问题：1．改轴网编号：在轴网布置好后，系统给我们的轴网编号是按整数序列排列的。

然而，设计图纸的轴网编号往往不可能是整数排列，这时您看到的轴网编号不是您所需要的轴网编号，如1/3、1/D等等，就不能显示。

碰到这种情况怎么办？好解决；首先您只要按图面设置好开间和进深尺寸，按正常的操作方法将轴网布置在屏幕上，接下来在菜单栏中选点结构命令，在结构命令的轴网下拉条内选择“轴线编号”功能，这时您只要按命令栏内的提示操作，就可得到符合您所需要的轴网编号。

2．辅助轴线的添加：辅助轴线添加有两种方法，一是直接用CAD内的偏移功能，将您所需要添加的辅助轴线从您选定的轴网基线偏移一条网线即可，操作方法完全按CAD的操作方式（注意：这种临时添加的辅助轴线是不能标注“轴线编号”的）。

二是在菜单栏中依次点选结构? 轴网?辅助轴线功能，这时您只要按命令栏内的提示操作，即可得到您所需要的辅助轴线，但是第二种方法操作起来有点麻烦，终归没有第一种方法好。

3．任意弧线轴网：用三维算量系统生成的轴网，是绝对的方方正正或是标准圆弧的一个网络。

斯维尔三维算量CAD使用技巧CAD使用技巧：1、三维算量左边菜单开关快捷键：CTRL+F122、对象捕捉开关快捷键：F3 （如果要修改捕捉模式，在软件最下方的“对象捕捉”按右键，弹出对话框中设置）3、正交开关快捷键：F84、打开或关闭命令栏：F25、打开或关闭屏幕菜单：ctrl＋F126、打开会关闭成组开关：ctrl＋a7、窗选和框选的使用：（1）窗选：从左向右选择，需要整个图形都包括在框中（2）框选：从右向左选择，只要8、拷贝构件：ctrl＋c9、粘贴构件：ctrl＋v10、构件显示或关闭快捷键：关闭或显示轴网：ctrl＋1关闭或显示柱：ctrl＋2关闭或显示梁：ctrl＋3关闭或显示砼墙：ctrl＋4关闭或显示砌体墙：ctrl＋5关闭或显示板：ctrl＋6关闭或显示洞口：ctrl＋7关闭或显示门：ctrl＋8关闭或显示窗：ctrl＋9关闭或显示侧壁：ctrl＋011、wblock命令：当所有图纸都在一个dwg图形文件里，可以使用wblock命令把图形分割成多个单张图形。

方法：在命令栏中输入wblock，按空格键或回车键，使用界面上的“选择对象”到画面选取柱图或梁图等右键确认，在“文件名”录入图纸名称，核对保存路径无误后确认即可，同样的方法拆离所有图纸成一个一个dwg文件。

12、使用小键盘输入钢筋描述的方法：如何用小键盘输入钢筋描述（钢筋选项里-----钢筋级别里我们已经设置了数字4代表A，数字５代表Ｂ等）Ａ－－－双击小键盘数字４Ｂ－－－双击小键盘数字５Ｃ－－－双击小键盘数字６＠－－－单击小键盘'－'( )－－－录入分布筋肢数时单击小键盘'＋'，录入非分布筋时，'＋'仍然不变辅助功能的作用参考：1. 图层控制：管理图层，隐藏图层或隔离图层的合理应用（某类型构件的显示和隐藏）2. 构件查询：查询构件属性并可修改，以白色显示的属性栏，如“编号、跨号、平面位置和楼层位置、构件高度（标高、厚度、长度和数量计算公式、材料名称、抗震等级..）按编号修改和隐藏所选构件”3. 构件筛选：利用所设置筛选条件快速查找构件4. 编号修改：也可使用构件编辑、修改编号；构件编辑还可修改其他属性5. 构件转换：类似构件类型之间的转换，如柱转换为独立基础6. 构件分解：主要用于侧壁和老虎窗和飘窗的分解7. 构件对齐：主要用于边梁和边杆等构件对齐8. 构件打断：主要用于带跨的构件，如梁可以用打断命令增加跨数9. 构件辩色：主要用于检查构件书否挂接做法或布置钢筋10. 跨段组合：调整梁的跨号11. 组合开关：内容整体或局部调整编辑构件12. 布置参考：在不同布置相同编号构件13. 识别内外：自动识别构件的内外位置，如柱和梁14. 斜体编辑：有梁墙板和天窗的变斜15. 高度自调：智能调整构件高度16. 属性图示（属性浮示）：自己选择要显示的构件属性。

三维算量技巧汇总①基础挂接清单： 1、独立基础：方法1：在建立第一个构件时，挂接上做法，这样我们在建立下一个基础构件时会继承上面的做法。

方法2：当你把全部的基础构件都建立好了，需要挂接定额，我们可以先挂接一个基础，然后选择“做法导入”按钮，在下拉菜单选择已经挂好做法的构件，这样就继承了你选择的构件的做法。

方法3：直接用“构件查询”命令选择所有需要挂接相同做法的构件，可以一次挂接多个构件。

一次完成。

主意：1、我们在挂接做法时，把全部做法挂到独立基础下，不要挂接到模板或垫层上，这样我们有利于集中管理和进行变通操作或变动时比较容易调整。

2、在挂接做法时，我们可以在清单项目特征里面修改或添加说明，最好的时在挂接模板时，我们需要按我们的构件来修改清单名称。

同时模板清单下也可以挂接换算，只要我们在项目特征里面添加就可以了。

1、拱形梁方法2：首先用多段线画出供形梁的弧，然后用弧形梁布置上去在通过用UCS转换坐标，用旋转把梁旋转一下，布置上去这样有时会出现没有锚固问题，可以通过直接修改公式即可方法2：用过用UCS，转换视图，然后用板来做用用也可以。

或者用墙来做。

2、拱形板 )( j RP+T 方法1：我们可以通过用转换视图方式，把板的厚度当宽度用，就可以了，钢筋我们可以通过钢筋调整即可通过构件编号ZNQ：砖内墙,ZWQ：砖外墙基础层柱为600*800，首层为400*800,对于基础层来说柱纵筋就有锚固，首层柱来说柱纵筋度就有个插筋的问题，请问如何处理?答：这个问题是：在钢筋公式库里面复制一个出来，然后修改，一个是加1.6*la一个是+la就可以解决了，一个是+la就可以解决了，在布置钢筋时，选择你设置的钢筋就可以了，这样的柱子一般时转换层比较多｛就是响应03G101-1的能通则通｝平法输入中的上部钢筋和上通长筋的联系和区别？答：上部钢筋是指梁的所有上部筋上通钢筋是除架立筋以外的钢筋※※深圳★董哥※※斯维尔复合墙体的解决办法 )现在东北三省的设计必须要求节能计设,墙体都是带保温的:如:1、外侧180空心砖+60厚苯板+120厚空心砖砌块=360厚2、外侧180空心砖+10厚空+60厚苯板+10厚空+120厚空心砖砌块=380厚3、外侧40厚挤塑板+300厚空心砖砌块因墙体的位置与柱与梁有的不完全相交，所有以系数来处理误差很大.，如360复合墙体，只有内侧的60厚苯板+120厚空心砖砌块与柱与梁相交，外侧外侧180空心砖没有与柱和梁相交时，按系数折算就有很大原误差。

斯维尔三维算量、安装算量疑难问题分享1、解决“⼯程⽂件不打开、打开报错、⾃动退出”等问题a)先看⼯程⽂件⾥是否有扩展名为“lsp、vlx”之类的⽂件，删掉，最好全盘杀毒b)当命令⾏提⽰“打开XX楼层⽂件失败”时，或有以下提报错提⽰，⼀般是楼层⽂件被破坏或是楼层⽂件版本太⾼引起的。

可以打开⾼版本的CAD（如09、10版本CAD），命令⾏输⼊recover，修复⼯程⾥相应的DWG楼层⽂件，然后另存为04低版本的CAD⽂件，再覆盖掉原⽂件即可。

c)使⽤软件⾃带的“修复数据库”的功能，修复⼯程⾥的MDB⽂件，或是从软件的安装路径下AUTOSA VE⽂件夹⾥，取出本⼯程最近⾃动保存的MDB⽂件，改名覆盖掉⼯程⽂件⾥的MDB⽂件当不知道是楼层⽂件出错还是数据库出错时，可以把这三招都⽤上，基本上都可以成功处理。

2、统计报错解决⽅法A.统计时报以上错误，可能存在的原因是⼯程⽂件的MDB数据库⾥，定额条⽬表或清单条⽬表⾥的编号⼀列或单位⼀列存在空值引起的。

如果您的电脑上装有ACCESS，那么就可以打开⼯程⽂件夹⾥的扩展名为MDB的⽂件，打开以下的两张表，检查处理下编号⼀列或单位⼀列即可。

也可能B.也存在构件的材料标号为空值时的报错，解决⽅法同上，只要找到对应的数据库表就可以搞定C.删掉JGK⽂件，重新统计3、在分析全部构件时，分析到⼀半时，在分析计算栏出现”⾯体关系不⼀致”，“建模错误”等字样然后停滞不前是什么原因对⼯程量有什么影响？答：采⽤我后来修改过的⼯程应该可以分析过。

出现“建模错误”是CAD内计算模块提⽰，不⽤理会。

停滞不前是分析速度慢引起。

在分析过程中若切换CAD到其它程序，分析不会中断，但可能会导致进度不刷新（即实际分析在继续，但进度条不往前⾛。

本⼯程有的构件很长，这样会导致单个构件关联很多构件，这样会导致中间计算量很⼤。

⾸层单层分析统计，在2.4G双核下，分析统计要花18分钟左右）4、三维显⽰透明如何处理？答：A.查看模型是否离原点太远.B.选项—系统—特性—加速选择硬件加速C.清空设计图纸.pu命令处理冗余数据D.查看模型外较远处是否存在短⼩构件，找到将其删除.E.三维算量使⽤cad2010平台时应在命令⾏输⼊shademode回车选择“真实”即可5、⼯程合并时，如何合并所挂接的做法？答：由于⼯程⾥做挂接的做法数据均保存在MDB数据库⾥，⽽合并⼯程时只能合并图形⽂件，遇到上述问题，可以从“构件”菜单下进去“定义编号”界⾯，使⽤“复制”命令，将原始⼯程⽂件⾥的某⼀层的做法批量复制过来，如果有多个楼层，切换楼层，重复以上操作即可。

前言：《三维算量》是用“虚拟施工”的方式，将建筑工程中的工程量信息抽象为柱、梁、板、墙、形体、轮廓、钢筋等构件，在AutoCAD R2002平台上，通过导入设计施工图的电子文档，利用AutoCAD强大的图形支撑，帮助造价编制人员在计算机的虚拟三维空间中将真实建筑物象搭积木般“搭建”起来。

而将构件的非几何属性(定额信息)存放于数据库中，通过多对多的键接将构件与定额信息进行关联。

在分析了构件与构件的几何拓扑关系之后，产生工程造价所需的工程量。

其特点是：1、计算精确，速度快。

2、可最大限度地利用施工图的电子文档(DWG/DXF文件)。

3、系统根据“量价分离”的原则设计，可按全国各地不同计价规则计算工程量。

4、一个虚拟建筑可同时套用任意多个地方定额。

5、可对用户任选的楼层、任选的构件进行工程量/钢筋的统计。

方便工程进度管理。

《三维算量》能够让用户在AutoCAD-R2002平台上完成建筑工程土建工程量计算，通过真正基于AutoCAD平台的图形化计算方法，使预算人员摆脱了繁琐的手工计算，极大的提高了工作效率。

是您投标、预算、结算、进度控制管理的理想工具。

非常感谢你选择我们的软件，希望您指出我们的缺点与不足，我们真诚期望您能提出更多的宝贵意见。

我们将对软件改进，使它更能满足您的需求。

谨此，深表感谢！内容索引：本书按照软件的功能模块结合工程算量的具体情况进行叙述，和软件屏幕菜单的组织基本一致。

本书力图系统性全面讲解三维算量3DA软件的操作方法，让用户在最短时间内用好软件，把软件的功能最大限度发挥出来，这就要求不仅要讲解单个的菜单命令，还要讲解一些操作命令之间的联系，因为有些时候需要多个命令配合才能完成一项任务。

本书的附录按操作命令名称给出了书中的索引位置。

本书的内容安排如下：第1章介绍三维算量3DA软件的图形符号约定和使用本软件的必备知识，为用户必读的内容，同时介绍一些其它对本软件有帮助的资料资源。

第2章介绍软件的工作原理和软件的特点。
