斯维尔-安装算量操作步骤

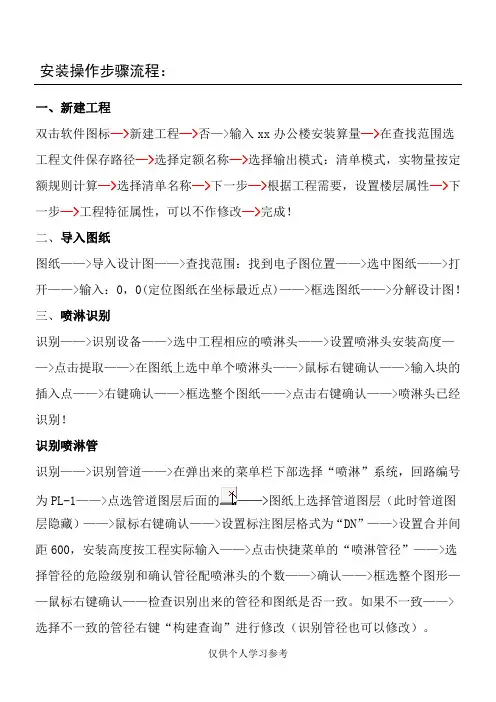

安装操作步骤流程：一、新建工程双击软件图标—>新建工程—>否—>输入xx办公楼安装算量—>在查找范围选工程文件保存路径—>选择定额名称—>选择输出模式：清单模式，实物量按定额规则计算—>选择清单名称—>下一步—>根据工程需要，设置楼层属性—>下一步—二、>打开——三、—>识别！为层隐藏）——>鼠标右键确认——>设置标注图层格式为“DN”——>设置合并间距600，安装高度按工程实际输入——>点击快捷菜单的“喷淋管径”——>选择管径的危险级别和确认管径配喷淋头的个数——>确认——>框选整个图形——鼠标右键确认——检查识别出来的管径和图纸是否一致。

如果不一致——>选择不一致的管径右键“构建查询”进行修改（识别管径也可以修改）。

识别附件识别——>识别附件——>在弹出图库管理里选择需要识别的附件设备——>在识别菜单下部选择识别过的系统类型为“消防-喷淋”系统，回路编号：PL-1——>设置安装高度——>点击“提取”——>选择图纸中的附件设备——>鼠标右键确认——>确定插入点——>右键确认——>框选图纸，把所有同类型的附件>确认——>在图纸>右键—>识别系统——>弹出电气设备连立管设置——>设置完毕点击确定——>点击实体图层后面的——>选择图中的管线图层——>右键确认——>设置管线属性——>选择编号属性列表中对应的回路——>在图上选择相应的回路电线——>右键确认。

每个回路识别跟以上一样。

注意：识别系统时，管线会自动搜索管线周边一定范围内和管线系统类型相同的设备，并自动生成垂直管进行连接，但是对于电气设备来说，在多个设备集中在一个相对狭小的区域时往往会造成错误连接，所以识别完成之后要实时的检查设备连接的正确性。

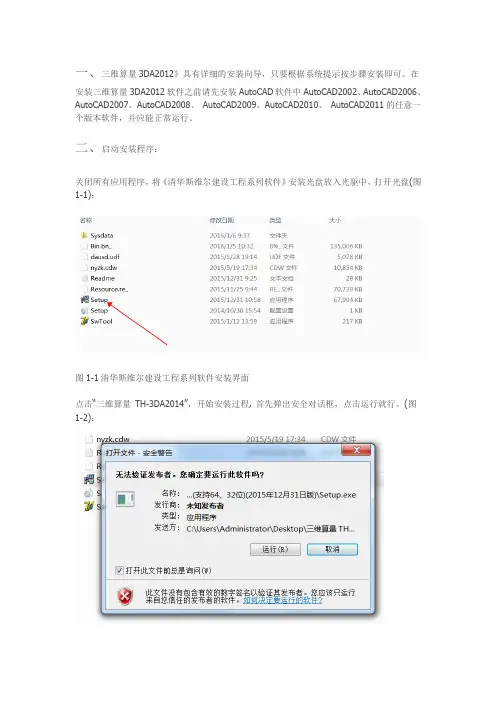

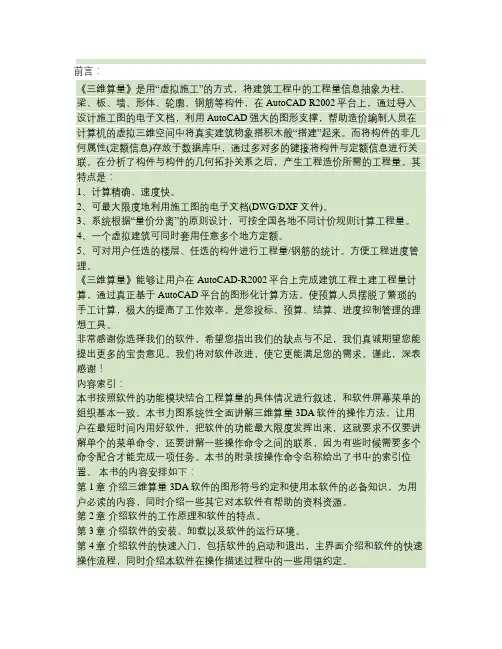

一、三维算量3DA2012》具有详细的安装向导，只要根据系统提示按步骤安装即可。

在安装三维算量3DA2012软件之前请先安装AutoCAD软件中AutoCAD2002、AutoCAD2006、AutoCAD2007、AutoCAD2008、AutoCAD2009、AutoCAD2010、AutoCAD2011的任意一个版本软件，并应能正常运行。

二、启动安装程序：关闭所有应用程序，将《清华斯维尔建设工程系列软件》安装光盘放入光驱中，打开光盘(图1-1)：图1-1清华斯维尔建设工程系列软件安装界面点击“三维算量TH-3DA2014”，开始安装过程, 首先弹出安全对话框，点击运行就行。

(图1-2)：图1-2 “欢迎”对话框点击〖下一步〗按钮，弹出“许可证协议”对话框(图1-3)：图1-3 许可证协议点击〖我同意〗按钮，进入“选择安装版本”对话框(图1-4)所示：图1-4选择安装版本在“授权方式”栏内选择“单机版”或“网络版”，这里默认单机版(单机版使用的是单机加密锁，网络版使用的是网络加密锁, 即局域网内多台电脑共享一把或多把网络加密锁，教程库)。

一般的我们的锁都是单机锁。

在“应用方式”栏内选择软件的版本类型：在“安装例子工程”前的“□”框内打钩，表示选中安装例子工程文件。

软件安装时会将光盘内带有的例子工程一同安装到您的计算机中，对于初学三维算量的用户，建议安装，以便按照例子内所教方法快速掌握软件。

可以点击“阅读版本更新说明”，查看当前安装版本的更新信息。

选择好软件版本后，点击〖下一步〗按钮，弹出选择安装位置对话框(图1-5)：图1-5 安装步骤在对话框中指定您要将程序安装在计算机上的路径。

可以直接对目标文件夹项内的路径进行修改，也可点击〖浏览〗按钮，在弹出的浏览文件夹中选择安装位置。

注意！第一次安装软件的路径确定后，今后删除软件再重新安装，如果没有删除定额库，其安装路径将默认原来位置，如果要改变路径，必须同时卸掉定额库才可改变安装路径。

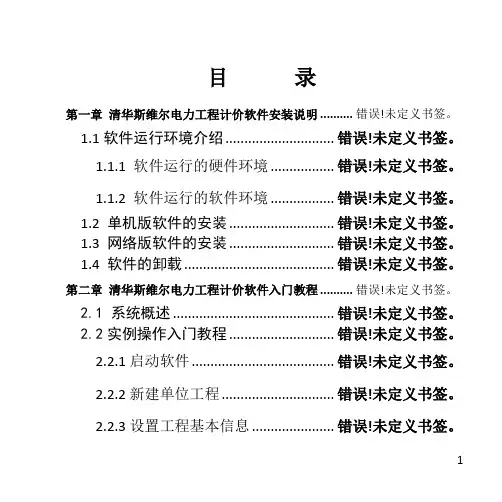

目录第一章清华斯维尔电力工程计价软件安装说明 ........ 错误！未定义书签。

1.1软件运行环境介绍 ........................... 错误！未定义书签。

1.1.1 软件运行的硬件环境 ............... 错误！未定义书签。

1.1.2 软件运行的软件环境 ............... 错误！未定义书签。

1.2 单机版软件的安装 .......................... 错误！未定义书签。

1.3 网络版软件的安装 .......................... 错误！未定义书签。

1.4 软件的卸载 ...................................... 错误！未定义书签。

第二章清华斯维尔电力工程计价软件入门教程 ........ 错误！未定义书签。

2.1 系统概述 ......................................... 错误！未定义书签。

2.2实例操作入门教程 .......................... 错误！未定义书签。

2.2.1启动软件 .................................... 错误！未定义书签。

2.2.2新建单位工程 ............................ 错误！未定义书签。

2.2.3设置工程基本信息 .................... 错误！未定义书签。

1清华斯维尔电力工程计价软件安装说明及入门教程22.2.4录入建筑安装工程项目 ........... 错误！未定义书签。

2.2.5录入项目组价定额 ................... 错误！未定义书签。

2.2.6定额换算 ................................... 错误！未定义书签。

2.2.7综合单价分析 ........................... 错误！未定义书签。

斯维尔安装算量2010快速入门.识别建模操作流程操作原则把握以识别为主，手动布置为辅，灵活运用软件。

在无法识别的时候，利用手动布置，迅速建模。

斯维尔三维算量软件能够高效的完成识别框架柱、暗柱及梁体梁钢筋。

操作步骤1、导入设计图方法一：点击图纸菜单导入设计图，把楼层框架柱及配筋图导入算量界面，任意指定一点即可。

适用范围：施工图纸是分散开，一张一张的独立CAD图形文件方法二：将施工图利用CAD打开，在CAD里面将所需图纸选中执行一道爆破命令（x）,再复制（ctrl+c）,切换到算量界面，粘贴图纸（ctrl+v）适用范围：施工图纸为整体图纸，即一个CAD 图形文件里面有很多张图纸完成上述步骤后，若导进的CAD图纸在算量软件里面无法完全显示，例如没有标注没有钢筋信息文字等等。

则执行菜单图纸---全开图层命令，将隐藏的CAD图层显示出来。

2、对齐设计图将导进图纸，与复制的轴网进行对齐，利用CAD命令m对齐即可 3、识别设计图框架柱：执行菜单“识别-识别柱体”，第一步“提取”，根据软件命令栏提示“选择柱边线”，选择柱边线，检查是否全部选择完毕（是不是全部消失了），右键确定。

第二步提取：在提取柱边线下面还有一个提取，点击此“提取”，根据软件命令栏提示“选择集中标注线”，则点击框架柱延伸出来的那根标注线，选择完之后，右键确定即可。

可观察到标注线的颜色发生了变化，则标注线识别成功完成上两步提取之后方可进行柱体识别。

方法一：第二种点选识别，将鼠标移至柱体内部左键点击一下，则识别成功，此方法适用于较为复杂的柱体；方法二：第三种框选识别，直接从右边一次性框选多个柱体进行识别，适用于较为规范的框架柱进行多个柱体识别。

方法三：手选边线识别，根据命令栏提示，一一选中该柱体的各条边线右键确定识别。

该方法适用于前2种无法解决的异性框架柱体。

识别框架柱时需注意：若设计图纸里面有钢筋大样图，最好不予识别，在提取的时候也忽略这些独立的大样图图层，在识别完除去大样图的所有柱体之后，利用手动布置完成这类大样图的建模。

1、截图：双击打开“建筑设计”软件，选择菜单“文件”的“打开”来打开导入一张图纸在软件里。

然后在命令行处输入字母“W”，按下回车键，弹出“写块”对话框，点击“选择对象”前的“X”图标，接着框选图纸（从右下往左上框选），右击鼠标确定。

最后在“文件名和路径”下的点击“…”修改保存路径到桌面，再点击确定。

则框选的图纸就会保存在电脑桌面上了。

2、导图：双击打开“三维算量”，弹出欢迎使用对话框，点击“新建”工程，点击“是”保存工程，在新工程对话框中输入工程名称，点击打开，即可完成新建工程。

新建工程好，接着弹出【工程设置】对话框：首先是“计量模式”对话框中，点“定额名称”右侧小三角，点“定额名称”右侧小三角，选择定额类型。

点“下一步”，出现“楼层设置”。

如果以前做过像似工程，可用“导入”将相同内容导入本工程中。

“楼层设置”中，只能输入首层底标高，首层层名不能改动，其他楼层只能输入层高，可以改变楼层名称。

一般以结构标高输入。

最底层和顶层层高要以方便操作为原则进行设定。

即最底层可以选大部分相同的基底或基顶高度作为层高，顶层一般以坡屋顶起始点的高度来设置层高。

如果图纸中有楼层表，点“识别”，可以直接导入楼层信息，点“确定”，点击“下一步”进入“结构说明”对话框。

“结构说明”对话框中，将强度等级及抗震等级设置好，注意内容不能重叠。

点击“下一步”进入“工程特征”对话框。

“工程特征”对话框中，设置好工程概况、计算定义、土方定义。

目前外墙钢丝网一般不铺，主要做外墙保温，钢丝网贴缝宽一般300。

点击“下一步”进入“标书封面”对话框。

“标书封面”对话框可以不填写。

点击“下一步”进入“钢筋标准”对话框。

不用修改直接点“完成“即可3、点击菜单栏“识别”，在弹出的下拉菜单里选择第一个“导入设计图”命令，弹出“选择插入的电子文档”对话框，选择对话框中的图纸所在位置（如：找到桌面上新块），点击剪图出来的图纸，点击打开。

当软件命令行出现“请输入插入点”时，在软件屏幕上适当随意位置左击鼠标，图纸即导入定位在软件屏幕中，（完成图纸导入）。

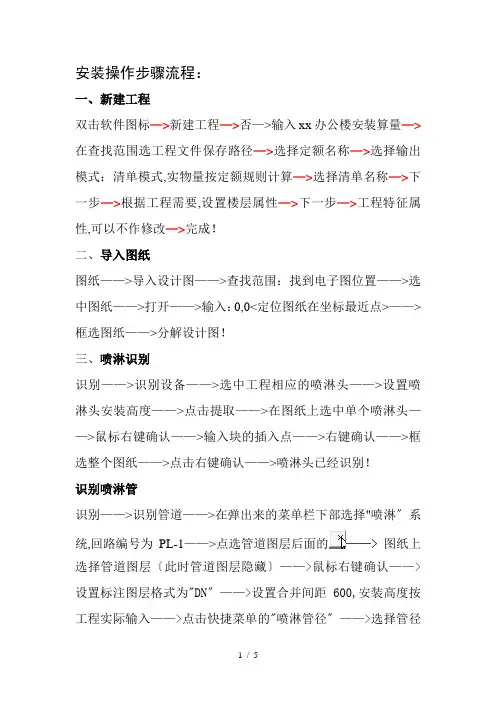

安装操作步骤流程：一、新建工程双击软件图标—>新建工程—>否—>输入xx办公楼安装算量—>在查找范围选工程文件保存路径—>选择定额名称—>选择输出模式：清单模式,实物量按定额规则计算—>选择清单名称—>下一步—>根据工程需要,设置楼层属性—>下一步—>工程特征属性,可以不作修改—>完成！二、导入图纸图纸——>导入设计图——>查找范围：找到电子图位置——>选中图纸——>打开——>输入：0,0<定位图纸在坐标最近点>——>框选图纸——>分解设计图！三、喷淋识别识别——>识别设备——>选中工程相应的喷淋头——>设置喷淋头安装高度——>点击提取——>在图纸上选中单个喷淋头——>鼠标右键确认——>输入块的插入点——>右键确认——>框选整个图纸——>点击右键确认——>喷淋头已经识别！识别喷淋管识别——>识别管道——>在弹出来的菜单栏下部选择"喷淋〞系统,回路编号为PL-1——>点选管道图层后面的——>图纸上选择管道图层〔此时管道图层隐藏〕——>鼠标右键确认——>设置标注图层格式为"DN〞——>设置合并间距600,安装高度按工程实际输入——>点击快捷菜单的"喷淋管径〞——>选择管径的危险级别和确认管径配喷淋头的个数——>确认——>框选整个图形——鼠标右键确认——检查识别出来的管径和图纸是否一致.如果不一致——>选择不一致的管径右键"构建查询〞进行修改〔识别管径也可以修改〕.识别附件识别——>识别附件——>在弹出图库管理里选择需要识别的附件设备——>在识别菜单下部选择识别过的系统类型为"消防-喷淋〞系统,回路编号：PL-1——>设置安装高度——>点击"提取〞——>选择图纸中的附件设备——>鼠标右键确认——>确定插入点——>右键确认——>框选图纸,把所有同类型的附件选中——>右键确认.附件就识别出来了.四、电气识别设备和附件的识别识别——>识别表格——>提取表格——>框选材料表的文字包括图例——>确认——>对每种设备参数修改正确——>设置完毕点击"转换〞——>命令栏提示：请选择需要识别的设备——>框选图纸——>右键确认.此时如果有设备漏识别进行以下操作：识别——>识别设备——>在图库里选择漏选的设备——>在图纸上选择单个图例——>右键确认——>选择设备的正确插入点和方向——>右键确认——>框选整张图纸——>右键确认.电线和配管的识别识别——>读系统图——>按命令提示：选择主机箱文字——>提取全部文字——>回到图纸上框选主机箱所连接的回路文字——右键确认——>确定.接着会提示再读取主机箱文字,重复以上操作即可.接着：点选"识别〞——>识别系统——>弹出电气设备连立管设置——>设置完毕点击确定——>点击实体图层后面的——> 选择图中的管线图层——>右键确认——>设置管线属性——>选择编号属性列表中对应的回路——>在图上选择相应的回路电线——>右键确认.每个回路识别跟以上一样.注意：识别系统时,管线会自动搜索管线周边一定范围内和管线系统类型相同的设备,并自动生成垂直管进行连接,但是对于电气设备来说,在多个设备集中在一个相对狭小的区域时往往会造成错误连接,所以识别完成之后要实时的检查设备连接的正确性.对于连接不成功的设备,可以用"设备连管〞命令单独对设备和管线之间进行连接.四、识别风机盘管与其他空调设备识别——>识别设备——>选择工程要求类型的风机盘管——>在图纸上提取风机盘管的设备图层——>设置关键字符<图纸没有这里可以不填>,最大距离为1325,安装高度：根据图纸要求设置——>点击图纸上风机盘管的标注文字——>右键确认——>点击菜单栏标注图层后面的——>框选整张一层的图纸——>右键确认.接着识别风口,操作方式和识别风机盘管一样.识别风管识别——>识别风管——>在弹出的菜单窗口中标注图层后面的——>在图纸上点击风管的标注文字——>标注文字隐藏后,右键确认——>设置距管误差,最大,最小宽度,系统类型等属性——>点选"风管图层〞后面的——>在图纸上点选风管的边线图层——>右键确认——>框选整张图纸——右键确认.连接风管和风机盘管风管和风机盘管之间的连接直接采用设备连管命令时无法执行的,此处必须指定风管和风机盘管的连接,包括连接口的大小以与连接的位置.按如下操作：辅助功能——>增加接口——>看命令栏提示：选择设备——>选择一个风机盘管——>右键确认——>弹出增加接口对话框——>点击"增加接口〞——>看命令栏提示,"选择入口点〞,就是选择管连入设备的点——>在风机盘管靠风管侧鼠标左键点击——>接口方向朝向风管的风向——>鼠标左键再次确认——>弹出的增加接口对话框——>点击"〞按钮——>选择空调风/送风——>双击返回到增加接口对话框——>设置风口尺寸大小——>确定——点击辅助功能——>设备连管——>选择增加完接口的风机盘管——>在命令行选择与空调风\送风相连的风管为主风管——>图上选择风管即可将风机盘管和风管相连接.依次完成每一个风机盘管和风管的连接.连接风口与风管连接[辅助功能]——>[管连风口]——>弹出管连风口对话框——>设定相关的参数完毕后——>框选整张图纸——>右键确认——>再框选整张图纸——>右键确认,风口与风管之间自动生成了连接的竖风管.自动布置风管支架和法兰选择[附件]——>[风管支吊架]——>新建一个风管支吊架的编号——>在布置工具条中选择自动布置——>选择左下角的断点布置和指定间距——>设置水平和垂直的长度——>点击[确定].此时软件按照设置的规则自动将风管的支架全部一次布置上去. 对于风管法兰,其操作方式同支架自动布置方式.。

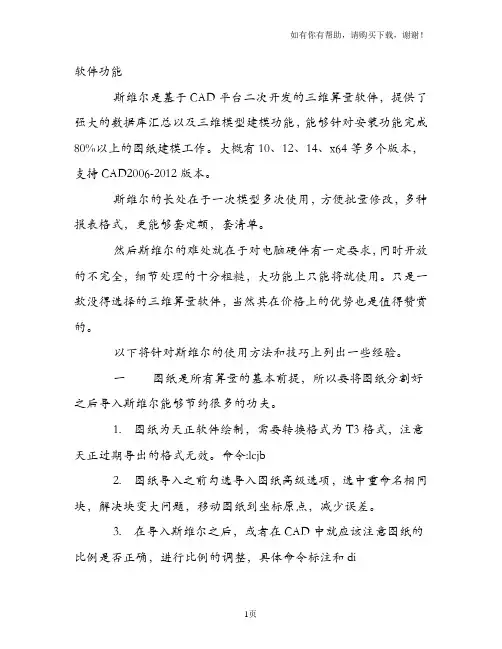

软件功能斯维尔是基于CAD平台二次开发的三维算量软件，提供了强大的数据库汇总以及三维模型建模功能，能够针对安装功能完成80%以上的图纸建模工作。

大概有10、12、14、x64等多个版本，支持CAD2006-2012版本。

斯维尔的长处在于一次模型多次使用，方便批量修改，多种报表格式，更能够套定额，套清单。

然后斯维尔的难处就在于对电脑硬件有一定要求，同时开放的不完全，细节处理的十分粗糙，大功能上只能将就使用。

只是一款没得选择的三维算量软件，当然其在价格上的优势也是值得赞赏的。

以下将针对斯维尔的使用方法和技巧上列出一些经验。

一图纸是所有算量的基本前提，所以要将图纸分割好之后导入斯维尔能够节约很多的功夫。

1. 图纸为天正软件绘制，需要转换格式为T3格式，注意天正过期导出的格式无效。

命令:lcjb2. 图纸导入之前勾选导入图纸高级选项，选中重命名相同块，解决块变大问题，移动图纸到坐标原点，减少误差。

3. 在导入斯维尔之后，或者在CAD中就应该注意图纸的比例是否正确，进行比例的调整，具体命令标注和di4. 图纸导入之后发现块被分解了，应该使用相同成块功能，将图块还原。

5. 对于在布局中的图纸，可通过安装10及以上版本的CAD，通过右键左下角布局，选择将布局输出到模型。

二开始建模之前应该建立好标准的系统数据1. 对于电气系统和给排水系统都应该建立好完善的系统编号，以便后来查询和筛选修改2. 对于电气系统图如果过多，又不便于提取应该利用斯维尔的导出到excel功能进行编辑3. 对于一根管子内有多种线，应现在系统识别时输入一种线，读取完之后，再去回路编号界面修改4. 对于读取系统后无显示的管线编号，应该在读取系统界面的高级文字设置里面进行增加5. 导入的系统应该是斯维尔默认设置中的一种，否则会出现电气回路为给排水或未知的情况6. 给排水等水系统不应该进行太细致的划分，一般以分区就比较合适7. 设置好算量模式，一般选择定额模式即可。
