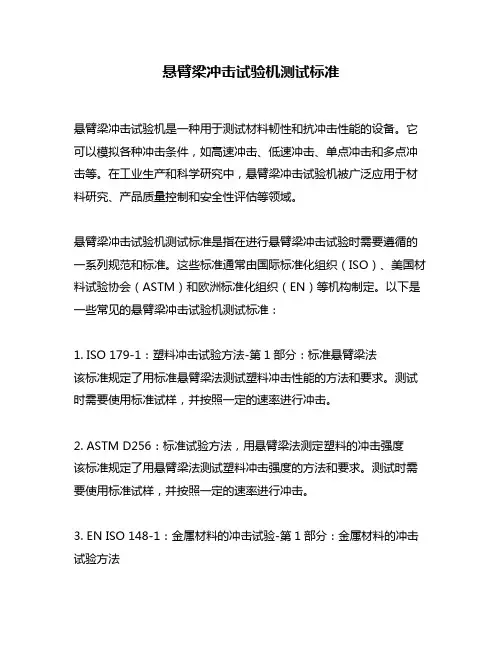

悬臂梁冲击强度的测试

悬臂梁冲击试验机测试标准悬臂梁冲击试验机是一种用于测试材料韧性和抗冲击性能的设备。

它可以模拟各种冲击条件，如高速冲击、低速冲击、单点冲击和多点冲击等。

在工业生产和科学研究中，悬臂梁冲击试验机被广泛应用于材料研究、产品质量控制和安全性评估等领域。

悬臂梁冲击试验机测试标准是指在进行悬臂梁冲击试验时需要遵循的一系列规范和标准。

这些标准通常由国际标准化组织（ISO）、美国材料试验协会（ASTM）和欧洲标准化组织（EN）等机构制定。

以下是一些常见的悬臂梁冲击试验机测试标准：1. ISO 179-1：塑料冲击试验方法-第1部分：标准悬臂梁法该标准规定了用标准悬臂梁法测试塑料冲击性能的方法和要求。

测试时需要使用标准试样，并按照一定的速率进行冲击。

2. ASTM D256：标准试验方法，用悬臂梁法测定塑料的冲击强度该标准规定了用悬臂梁法测试塑料冲击强度的方法和要求。

测试时需要使用标准试样，并按照一定的速率进行冲击。

3. EN ISO 148-1：金属材料的冲击试验-第1部分：金属材料的冲击试验方法该标准规定了用悬臂梁法测试金属材料冲击性能的方法和要求。

测试时需要使用标准试样，并按照一定的速率进行冲击。

4. ASTM E23：标准试验方法，用悬臂梁法测定金属材料的冲击韧性该标准规定了用悬臂梁法测试金属材料冲击韧性的方法和要求。

测试时需要使用标准试样，并按照一定的速率进行冲击。

以上标准仅是悬臂梁冲击试验机测试标准的一部分，实际应用中还需要根据具体材料和产品的特点选择相应的标准。

同时，在进行测试前还需要对试验机进行校准和检测，以确保测试结果的准确性和可靠性。

总之，悬臂梁冲击试验机测试标准是保证测试结果准确性和可靠性的重要保障。

在进行测试时，需要严格遵守相关标准和规范，并对试验机进行校准和检测，以确保测试结果的准确性和可靠性。

悬臂梁冲击试验悬臂梁冲击试验是对材料的脆性（或韧性）进行测量的另一种试验方法，对使用简支梁冲击试验中冲不断的材料，使用悬臂梁冲击试验就显得特别重要。

1．定义无缺口试样悬臂梁冲击强度：无缺口试样在悬臂梁冲击破坏过程中所吸收的能量与试样原始横截面积之比，用KJ/m2表示；缺口试样悬臂梁冲击强度：指缺口悬臂梁试验在冲击破坏过程中所吸收的能量与试样缺口处原始横截面积之比，用KJ /m2表示；反置缺口式样悬臂梁冲击强度：指反置缺口试样在冲击破坏过程中所吸收的能量与试样缺口处原始横截面积之比，试验时摆锤的冲击方向为缺口的背面，用KJ/m2表示；平行冲击：对层压增强材料在悬臂梁冲击试验中摆锤的冲击方向平行于板材的层压面；完全破坏：指试样断裂成两段或多段；铰链破坏：指断裂的试样由没有刚性的很薄表皮连在一起的一种完全破坏；部分破坏：指除铰链破坏以外的不完全破坏；不破坏：指试样未破坏，只是产生弯曲变形并有应力发白现象产生；2．方法原理由已知能量的摆锤一次冲击垂直固定成悬臂梁的试样，测量试样破坏时所吸收的能量。

摆锤的冲击线与试样的夹具和试样的缺口的中心线相隔一定距离。

3．方法要点1)试验机必须有一套可替换的摆锤，以保证吸收的能量在摆锤容量范围内；若有几个摆锤都能满足要求，应选用能量最大者；不同摆锤所测结果不能相互比较；2)试样可用模具直接经压塑或注塑；也可从压塑或注塑的板材上经机械加工制成。

试样的缺口可在铣床、刨床或专用缺口加工机上加工。

3)对于各向异性材料应分别按平行和垂直板材的某一特征方向分别切取试样。

对于各向异性的材料，通常是冲击平行于板面的试样侧面。

4)试验时首先抬起并锁住摆锤，把试样放在虎钳中并按图1－1的要求夹住试样。

测定缺口试样时，缺口应在摆锤冲击刃的一侧面；然后释放摆锤；记录试样吸收的冲击能并对摩擦损失进行修正。

被测试样可能出现前述4种破坏类型种的某一种或一种以上，此时应把其中属于完全破坏和铰链破坏的测定值用以计算其算术平均值；在出现部分破坏时，如果要求报告此种部分破坏的测定值，应用字母P 表示；对完全不破坏的试样不报告其数值，并用NB 表示。

悬臂梁试验方法测试疲劳强度的相关法规（实用版3篇）目录（篇1）1.悬臂梁试验方法的概念和原理2.悬臂梁试验方法在测试疲劳强度方面的应用3.悬臂梁试验方法的相关法规4.悬臂梁试验方法的优点和局限性5.结论正文（篇1）一、悬臂梁试验方法的概念和原理悬臂梁试验方法是一种用于测试材料疲劳强度的实验方法。

该方法通过将试样固定在悬臂梁的一端，然后施加周期性的载荷，以模拟材料在实际应用中承受的疲劳载荷。

通过测量试样在疲劳载荷下的变形和损伤情况，可以评估材料的疲劳强度和耐久性能。

二、悬臂梁试验方法在测试疲劳强度方面的应用悬臂梁试验方法在测试疲劳强度方面有着广泛的应用。

例如，在航空航天、汽车、铁路、机械制造等领域，悬臂梁试验方法被广泛用于评估材料和结构的疲劳性能。

通过悬臂梁试验，可以预测材料在实际应用中的疲劳寿命，从而为设计提供重要的参考依据。

三、悬臂梁试验方法的相关法规为了保证悬臂梁试验方法的准确性和可靠性，各国都制定了相关的法规和标准。

例如，在美国，ASTM E467 是关于悬臂梁试验方法的标准；在欧洲，ISO 15670 是关于悬臂梁试验方法的标准；在我国，GB/T 28900 是关于悬臂梁试验方法的标准。

这些标准规定了悬臂梁试验的方法、设备、试样和试验结果处理等方面的要求。

四、悬臂梁试验方法的优点和局限性悬臂梁试验方法具有以下优点：1.试验结果可重复性强，具有较高的准确性；2.试验方法简单，操作方便；3.可以测试各种形状和尺寸的试样；4.可以模拟材料在实际应用中的疲劳载荷。

然而，悬臂梁试验方法也存在以下局限性：1.试验结果受试样尺寸和形状的影响较大；2.试验设备较为复杂，需要较高的成本；3.试验结果可能受到操作者经验和技能水平的影响。

五、结论悬臂梁试验方法是一种重要的测试材料疲劳强度的实验方法。

通过悬臂梁试验，可以评估材料的疲劳强度和耐久性能，为设计和预测材料在实际应用中的疲劳寿命提供重要的参考依据。

目录（篇2）1.悬臂梁试验方法的概念与原理2.悬臂梁试验方法在测试疲劳强度方面的应用3.悬臂梁试验方法的相关法规4.悬臂梁试验方法的优缺点5.结论正文（篇2）一、悬臂梁试验方法的概念与原理悬臂梁试验方法是一种用于测试材料在循环载荷下的疲劳强度的实验方法。

塑料悬臂梁冲击试验方法1. 准备工作：在进行塑料悬臂梁冲击试验之前，首先要准备好所需的设备和材料，包括冲击试验机、塑料悬臂梁样品、冲击锤头、传感器、数据采集系统等。

2. 样品制备：选择尺寸合适的塑料材料，并根据试验需求制备成悬臂梁形状的样品。

确保样品表面平整，没有明显的缺陷或损伤。

3. 安装传感器：在塑料悬臂梁的合适位置安装传感器，用于测量冲击过程中的力学参数，如应力、应变、变形等。

4. 样品夹持：将塑料悬臂梁夹持在冲击试验机上，确保夹持牢固，并使得样品的一端自由悬臂。

5. 参数设置：根据试验要求，设定冲击试验机的相关参数，如冲击速度、冲击能量等。

6. 校准设备：在开始试验之前，对冲击试验机进行校准，确保其准确度和稳定性。

7. 进行试验：在设定的冲击参数下，启动试验机进行冲击试验。

冲击锤头以一定速度撞击塑料悬臂梁的自由端。

8. 数据采集：通过数据采集系统，实时记录冲击过程中的力学参数。

包括冲击力、挠度、应力应变等。

9. 结果分析：根据试验获得的数据，进行相关结果的分析。

可以计算塑料悬臂梁的冲击强度、吸能能力等性能指标。

10. 重复试验：根据需要，可以进行多次试验以确保可重复性和结果的准确性。

11. 参数调整：根据试验结果，可以对试验参数进行调整，如冲击速度、冲击能量等，以获得更准确的结果。

12. 对比试验：可以进行不同条件下的对比试验，如不同材料、不同形状的悬臂梁等，以进行性能对比和分析。

13. 安全措施：在进行冲击试验过程中，要注意安全，并采取必要的安全措施，如佩戴防护眼镜、手套等。

14. 观察记录：在试验过程中，要仔细观察样品的破损情况，记录下试验过程中的重要观察结果。

15. 温度控制：如果试验需要在特定温度下进行，要进行温度控制，以确保试验结果的准确性。

16. 超常试验：如果需要进行超常条件下的试验，如极端温度、高速撞击等，要确保试验设备和样品的可靠性和稳定性。

17. 数据处理：试验结束后，对采集到的数据进行处理和分析。

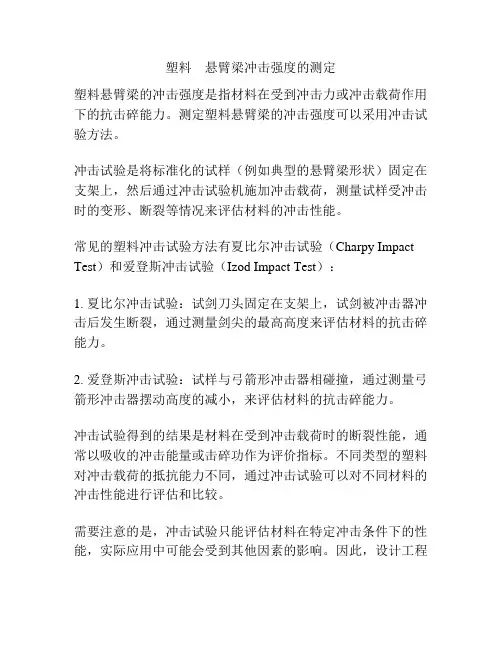

塑料悬臂梁冲击强度的测定
塑料悬臂梁的冲击强度是指材料在受到冲击力或冲击载荷作用下的抗击碎能力。

测定塑料悬臂梁的冲击强度可以采用冲击试验方法。

冲击试验是将标准化的试样（例如典型的悬臂梁形状）固定在支架上，然后通过冲击试验机施加冲击载荷，测量试样受冲击时的变形、断裂等情况来评估材料的冲击性能。

常见的塑料冲击试验方法有夏比尔冲击试验（Charpy Impact Test）和爱登斯冲击试验（Izod Impact Test）：
1. 夏比尔冲击试验：试剑刀头固定在支架上，试剑被冲击器冲击后发生断裂，通过测量剑尖的最高高度来评估材料的抗击碎能力。

2. 爱登斯冲击试验：试样与弓箭形冲击器相碰撞，通过测量弓箭形冲击器摆动高度的减小，来评估材料的抗击碎能力。

冲击试验得到的结果是材料在受到冲击载荷时的断裂性能，通常以吸收的冲击能量或击碎功作为评价指标。

不同类型的塑料对冲击载荷的抵抗能力不同，通过冲击试验可以对不同材料的冲击性能进行评估和比较。

需要注意的是，冲击试验只能评估材料在特定冲击条件下的性能，实际应用中可能会受到其他因素的影响。

因此，设计工程
师在选择塑料材料时，除了参考冲击强度测试结果外，还应考虑实际使用条件和要求。

1.1.1.1.1.2
1.1悬臂梁缺口冲击强度试验
按GB/T 1843要求，注塑试样，试样尺寸：长l=（80±2）mm、宽b=（10.0±0.2）mm、厚h=（4.0±0.2）mm、缺口剩余宽度b N=（8.0±0.2）mm。

缺口类型为A型。

试样尺寸严格检验，符合要求的方可用于检验。

试样按GB/T 2918要求在温度为（23±2）℃，湿度为（50±10）%的试验环境下调节88h 后，使用悬臂梁冲击试验机试验。

选择储能2.75J的摆锤，对其进行空摆试验，检查其空摆示值是否在误差范围内。

把需要测试的样条放置在卡口处，使用定位器进行定位，保持样条垂直，转动卡口螺杆，夹紧试样。

扬起摆锤，调整卡扣固定在160℃处，并将指针拨在最大示值处，拉动定位卡扣，摆锤自由落下，冲击试样。

用手在垂直刻度盘的方向轻轻按压指针，读出刻度盘格数，估读一位数，再乘以每格读数，即为冲击试样所消耗的功Ec。

准确测量试样厚度h及试样剩余宽度b N，则其缺口冲击强度a iN=Ec/h*b N×103（单位为KJ/m2）。

共试验5根试样，取其算术平均值，结果保留3位有效数字，要求冲击强度应满足5.1附表对应的性能指标。

正常测试试验5根试样，不合格进行复核时试验10根试样，厂家对结果有异议复核20根试样。

悬臂梁冲击试验标准悬臂梁冲击试验是一种常用的工程试验方法，用于评估材料或结构在受到冲击载荷时的性能表现。

本文将介绍悬臂梁冲击试验的标准方法，包括试验准备、试验过程和数据分析等内容。

试验准备。

在进行悬臂梁冲击试验之前，首先需要准备试验样品和试验设备。

试验样品通常为金属材料或复合材料制成的梁状结构，其尺寸和几何形状需符合相关标准要求。

试验设备包括冲击载荷装置、数据采集系统和支撑结构等，确保试验过程中的安全和准确性。

试验过程。

在进行悬臂梁冲击试验时，首先需要对试验样品进行预处理，包括清洁表面、固定支撑等。

然后将试验样品安装在支撑结构上，调整冲击载荷装置的参数，如冲击速度、冲击质量等。

在进行试验时，需要确保试验样品受到均匀的冲击载荷，并记录试验过程中的各项数据，如位移、应变、载荷等。

数据分析。

试验结束后，需要对试验数据进行分析，评估试验样品的性能表现。

通过分析试验数据，可以得到试验样品的冲击响应曲线、最大承载力、能量吸收等参数，从而评估其在受到冲击载荷时的性能表现。

同时，还可以对试验样品的破坏形态进行分析，了解其破坏机制和破坏特征。

总结。

悬臂梁冲击试验是一种重要的工程试验方法，通过对材料或结构在受到冲击载荷时的性能表现进行评估，可以为工程设计和材料选择提供重要参考。

在进行悬臂梁冲击试验时，需要严格遵守相关的试验标准和规范，确保试验过程的准确性和可靠性。

通过对试验数据的分析和评估，可以全面了解试验样品的性能特点，为工程实践提供有益的参考和指导。

结语。

悬臂梁冲击试验标准的制定和实施，对于提高工程材料和结构的抗冲击能力，保障工程安全具有重要意义。

希望本文介绍的悬臂梁冲击试验标准方法能够为工程技术人员提供参考，推动工程试验技术的发展和应用。

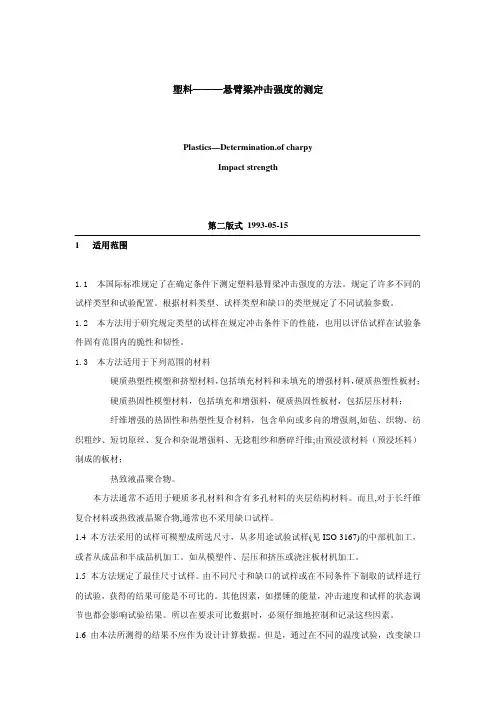

塑料———悬臂梁冲击强度的测定Plastics—Determination.of charpyImpact strength第二版式 1993-05-151适用范围1.1 本国际标准规定了在确定条件下测定塑料悬臂梁冲击强度的方法。

规定了许多不同的试样类型和试验配置。

根据材料类型、试样类型和缺口的类型规定了不同试验参数。

1.2 本方法用于研究规定类型的试样在规定冲击条件下的性能，也用以评估试样在试验条件固有范围内的脆性和韧性。

1.3 本方法适用于下列范围的材料——硬质热塑性模塑和挤塑材料，包括填充材料和未填充的增强材料，硬质热塑性板材；——硬质热固性模塑材料，包括填充和增强料，硬质热固性板材，包括层压材料；——纤维增强的热固性和热塑性复合材料，包含单向或多向的增强剂,如毡、织物、纺织粗纱、短切原丝、复合和杂混增强料、无捻粗纱和磨碎纤维;由预浸渍材料（预浸坯料）制成的板材；——热致液晶聚合物。

本方法通常不适用于硬质多孔材料和含有多孔材料的夹层结构材料。

而且,对于长纤维复合材料或热致液晶聚合物,通常也不采用缺口试样。

1.4 本方法采用的试样可模塑成所选尺寸，从多用途试验试样(见ISO 3167)的中部机加工，或者从成品和半成品机加工。

如从模塑件、层压和挤压或浇注板材机加工。

1.5 本方法规定了最佳尺寸试样。

由不同尺寸和缺口的试样或在不同条件下制取的试样进行的试验，获得的结果可能是不可比的。

其他因素，如摆锤的能量，冲击速度和试样的状态调节也都会影响试验结果。

所以在要求可比数据时，必须仔细地控制和记录这些因素。

1.6 由本法所测得的结果不应作为设计计算数据。

但是，通过在不同的温度试验，改变缺口半径和/或试样厚度及不同条件下制备试样可以获得材料的典型性能资料。

2 引用标准本文引用的下列标准所包含的若干条款构成本国际标准的条款，出版时所标明的版本是有效的。

由于所有的标准都要进行修订，因此鼓励按本标准订立协议的各方研究使用下列标准最新版本的可能性。

悬臂梁冲击试验悬臂梁冲击试验是对材料的脆性（或韧性）进行测量的另一种试验方法，对使用简支梁冲击试验中冲不断的材料，使用悬臂梁冲击试验就显得特别重要。

1．定义无缺口试样悬臂梁冲击强度：无缺口试样在悬臂梁冲击破坏过程中所吸收的能量与试样原始横截面积之比，用KJ/m2表示；缺口试样悬臂梁冲击强度：指缺口悬臂梁试验在冲击破坏过程中所吸收的能量与试样缺口处原始横截面积之比，用KJ /m2表示；反置缺口式样悬臂梁冲击强度：指反置缺口试样在冲击破坏过程中所吸收的能量与试样缺口处原始横截面积之比，试验时摆锤的冲击方向为缺口的背面，用KJ/m2表示；平行冲击：对层压增强材料在悬臂梁冲击试验中摆锤的冲击方向平行于板材的层压面；完全破坏：指试样断裂成两段或多段；铰链破坏：指断裂的试样由没有刚性的很薄表皮连在一起的一种完全破坏；部分破坏：指除铰链破坏以外的不完全破坏；不破坏：指试样未破坏，只是产生弯曲变形并有应力发白现象产生；2．方法原理由已知能量的摆锤一次冲击垂直固定成悬臂梁的试样，测量试样破坏时所吸收的能量。

摆锤的冲击线与试样的夹具和试样的缺口的中心线相隔一定距离。

3．方法要点1)试验机必须有一套可替换的摆锤，以保证吸收的能量在摆锤容量范围内；若有几个摆锤都能满足要求，应选用能量最大者；不同摆锤所测结果不能相互比较；2)试样可用模具直接经压塑或注塑；也可从压塑或注塑的板材上经机械加工制成。

试样的缺口可在铣床、刨床或专用缺口加工机上加工。

3)对于各向异性材料应分别按平行和垂直板材的某一特征方向分别切取试样。

对于各向异性的材料，通常是冲击平行于板面的试样侧面。

4)试验时首先抬起并锁住摆锤，把试样放在虎钳中并按图1－1的要求夹住试样。

测定缺口试样时，缺口应在摆锤冲击刃的一侧面；然后释放摆锤；记录试样吸收的冲击能并对摩擦损失进行修正。

被测试样可能出现前述4种破坏类型种的某一种或一种以上，此时应把其中属于完全破坏和铰链破坏的测定值用以计算其算术平均值；在出现部分破坏时，如果要求报告此种部分破坏的测定值，应用字母P 表示；对完全不破坏的试样不报告其数值，并用NB 表示。

名称：D256-10测定塑料悬臂梁冲击强度的标准试验方法本标准以固定名称D256 发布；紧随其后的数字表示最初采用的年份，如果是修订，则表示最后修订的年份。

括号中的数字表示上次重新批准的年份。

上标epsilon (´) 表示自上次修订或重新批准以来的编辑更改。

本标准已被国防部机构批准使用。

1. 范围*1.1 这些测试方法涵盖了塑料对“标准化”（见注1）摆锤的抵抗力的测定，安装在“标准化”机器中，用一个摆锤摆动（见注2）破坏标准样品。

这些测试的标准测试方法要求试样带有一个铣削的缺口（见注3）。

在测试方法A、C 和D 中，缺口产生的应力集中会增加脆性而不是延展性断裂的可能性。

在测试方法E 中，通过将带缺口的试样在夹具中翻转180° 来获得抗冲击性。

所有测试方法的结果均以单位试样宽度或缺口下每单位横截面积吸收的能量表示。

（见注4。

）注1——带有摆锤的机器已经“标准化”，因为它们必须符合某些要求，包括固定的锤下落高度，导致在撞击时刻锤的速度基本固定。

但是，建议将不同初始能量的锤子（通过改变其有效重量产生）用于不同抗冲击性的样品。

此外，允许设备制造商使用不同长度和结构的摆锤，从而导致摆锤刚度可能存在差异。

（见第 5 节。

）请注意，机器设计中可能存在其他差异。

试样是“标准化的”，要求它们具有一种固定长度、一种固定深度和一种特殊设计的铣削槽口。

试样的宽度允许在限值之间变化。

注2——使用称重传感器记录冲击力并因此记录冲击能量的摆锤产生的结果可能与使用手动或数字编码测试仪产生的结果不同，这些测试仪测量撞击后摆锤中剩余的能量。

注3——悬臂梁式试样中的缺口用于集中应力，最大限度地减少塑性变形，并将断裂指向缺口后面的试样部分。

因此减少了断裂能量的分散。

然而，由于塑料的弹性和粘弹性特性不同，对给定缺口的响应因材料而异。

塑料的“缺口敏感性”可以用测试方法D 通过比较在缺口底部具有不同半径的断裂试样的能量来获得。

塑料———悬臂梁冲击强度的测定Plastics—Determination.of charpyImpact strength第二版式 1993-05-151适用范围1.1 本国际标准规定了在确定条件下测定塑料悬臂梁冲击强度的方法。

规定了许多不同的试样类型和试验配置。

根据材料类型、试样类型和缺口的类型规定了不同试验参数。

1.2 本方法用于研究规定类型的试样在规定冲击条件下的性能，也用以评估试样在试验条件固有范围内的脆性和韧性。

1.3 本方法适用于下列范围的材料——硬质热塑性模塑和挤塑材料，包括填充材料和未填充的增强材料，硬质热塑性板材；——硬质热固性模塑材料，包括填充和增强料，硬质热固性板材，包括层压材料；——纤维增强的热固性和热塑性复合材料，包含单向或多向的增强剂,如毡、织物、纺织粗纱、短切原丝、复合和杂混增强料、无捻粗纱和磨碎纤维;由预浸渍材料（预浸坯料）制成的板材；——热致液晶聚合物。

本方法通常不适用于硬质多孔材料和含有多孔材料的夹层结构材料。

而且,对于长纤维复合材料或热致液晶聚合物,通常也不采用缺口试样。

1.4 本方法采用的试样可模塑成所选尺寸，从多用途试验试样(见ISO 3167)的中部机加工，或者从成品和半成品机加工。

如从模塑件、层压和挤压或浇注板材机加工。

1.5 本方法规定了最佳尺寸试样。

由不同尺寸和缺口的试样或在不同条件下制取的试样进行的试验，获得的结果可能是不可比的。

其他因素，如摆锤的能量，冲击速度和试样的状态调节也都会影响试验结果。

所以在要求可比数据时，必须仔细地控制和记录这些因素。

1.6 由本法所测得的结果不应作为设计计算数据。

但是，通过在不同的温度试验，改变缺口半径和/或试样厚度及不同条件下制备试样可以获得材料的典型性能资料。

2 引用标准本文引用的下列标准所包含的若干条款构成本国际标准的条款，出版时所标明的版本是有效的。

由于所有的标准都要进行修订，因此鼓励按本标准订立协议的各方研究使用下列标准最新版本的可能性。

悬臂梁缺口冲击强度标准一、概述本标准规定了悬臂梁缺口冲击强度的测定方法、试验设备、试样制备、试验步骤、结果计算和判定，适用于各种材料悬臂梁缺口冲击强度的测试。

二、试验设备1.悬臂梁冲击机：应具有较高的精度和稳定性，能够提供足够大的冲击能量。

2.缺口刀具：应具有精确的尺寸和高质量的切削刃，以确保缺口形状的准确性和一致性。

3.试验环境控制设备：如温度控制器、湿度控制器等，以确保试验环境的稳定。

三、试样制备1.选取具有代表性的材料样品，确保样品无杂质、无缺陷。

2.将样品切割成直径为10mm的圆形或矩形，切割面应平整、无瑕疵。

3.在切割面上钻一个直径为0.5mm的孔，作为缺口。

4.将制备好的试样固定在悬臂梁冲击机的夹具上，确保试样轴线与悬臂梁轴线重合。

四、试验步骤1.调整悬臂梁冲击机至合适的高度，对试样进行冲击。

2.记录试样的断裂位置和断裂时的冲击功值。

3.对于多次断裂的情况，应选择最弱的断裂位置进行测试。

4.试验过程中，应保持环境稳定，避免温度和湿度的剧烈变化。

五、结果计算和判定1.计算每个缺口位置的冲击功值，取平均值作为该试样的冲击强度。

2.将试样的所有缺口位置的冲击强度进行比较，确定该试样的冲击强度等级。

3.根据确定的冲击强度等级，判定该试样是否符合标准要求。

4.对于冲击强度低于规定值的试样，应分析原因并采取相应的纠正措施。

六、标准应用案例以下是一个实际应用案例：某公司生产的一种金属材料，需要进行悬臂梁缺口冲击强度测试。

按照本标准进行试样制备和测试后，该材料的悬臂梁缺口冲击强度达到了规定的标准要求。

在实际应用中，该材料表现出优异的韧性和耐冲击性能，满足了客户的使用要求。

七、总结本标准为悬臂梁缺口冲击强度的测定提供了详细的试验方法和判定标准，对于材料科学和工程领域具有重要的参考意义。

在实际应用中，应根据具体材料和测试要求，选择合适的设备、制备试样并严格按照标准进行测试，以确保结果的准确性和可靠性。

悬臂梁冲击试验机测试项目和功能设计悬臂梁冲击试验机是一种用于测试材料的冲击性能的设备。

它通过对材料施加冲击载荷，评估材料的强度、韧性和抗冲击性能。

悬臂梁冲击试验机的测试项目和功能设计对于准确评估材料的性能至关重要。

本文将介绍悬臂梁冲击试验机的测试项目和功能设计的主要内容。

一、测试项目设计1. 弯曲冲击测试：悬臂梁冲击试验机可以进行材料的弯曲冲击测试。

在测试中，将材料固定在悬臂梁上，然后施加冲击载荷，观察材料的弯曲情况。

通过测量材料的弯曲角度和弯曲应力，可以评估材料的弯曲韧性和抗冲击性能。

2. 缺口冲击测试：悬臂梁冲击试验机还可以进行材料的缺口冲击测试。

在测试中，将带有缺口的材料固定在悬臂梁上，然后施加冲击载荷，观察材料的断裂情况。

通过测量材料的断裂能量和断裂形态，可以评估材料的抗冲击性能和断裂韧性。

3. 压缩冲击测试：除了弯曲和缺口冲击测试，悬臂梁冲击试验机还可以进行材料的压缩冲击测试。

在测试中，将材料固定在悬臂梁上，然后施加冲击载荷，观察材料的压缩变形情况。

通过测量材料的压缩强度和变形能量，可以评估材料的抗冲击性能和压缩韧性。

二、功能设计1. 冲击载荷控制功能：悬臂梁冲击试验机具有精确的冲击载荷控制功能。

可以根据测试需要，设定冲击载荷的大小和施加方式。

通过控制冲击载荷的大小和施加速度，可以模拟不同的冲击条件，评估材料在不同冲击条件下的性能。

2. 数据采集和分析功能：悬臂梁冲击试验机具有数据采集和分析功能。

可以实时采集并记录冲击过程中的力学参数，如载荷、变形和应力等。

通过对采集的数据进行分析和处理，可以得到材料的冲击性能参数，如弯曲韧性、抗冲击强度和断裂能量等。

3. 试验控制和自动化功能：悬臂梁冲击试验机具有试验控制和自动化功能。

可以通过计算机控制试验过程，实现试验参数的设定、试验过程的控制和数据的采集等。

同时，还可以根据设定的试验程序，实现试验的自动化操作，提高试验效率和准确性。

4. 安全保护功能：悬臂梁冲击试验机具有多种安全保护功能，确保试验过程的安全性。

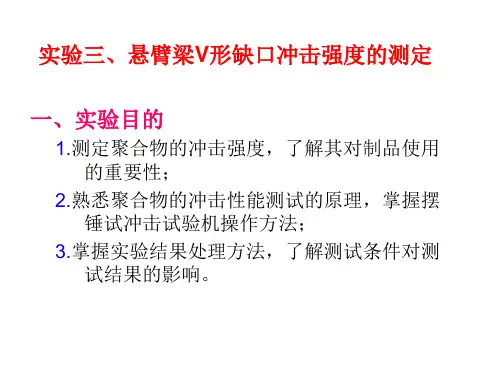

悬臂梁冲击试验悬臂梁冲击试验实验目的熟悉高分子材料冲击性能测试的方法、操作及实验结果的处理。

了解测试条件对测试结果的影响。

实验原理本方法的原理是将试样安放在简支梁冲击机的规定位置上，然后利用摆锤自由落下，对试样施加冲击弯曲负荷、使试样破裂。

记录下试样破坏时或过程中单位试样截面积所吸收的能量，即冲击强度，来衡量材料冲击韧性。

实验方法：悬臂梁冲击实验（GB1043）实验原材料及仪器试样尺寸宽10.20mm 缺口深度 1.48mm 厚 4.24mm试样表面应平整、无气泡、裂纹、分层和明显杂质。

缺口试样缺口处应无毛刺实验仪器摆锤式悬臂梁冲击实验机XQZ—1缺口制样机承德市金建检测仪器制样机实验步骤1.准确测量样条宽、厚2.在试样中间制取2mm左右缺口3.检查实验机是否有规定的冲击速度和正确的能量范围，破断试样吸收的能量在摆锤容量的10％至80％范围内。

4.进行空白实验，记录所测得的摩擦损失。

5.抬起并锁住摆锤，把试样放在虎钳中，按图1 所示的要求夹住试样缺口应在摆锤冲击刃的一边。

6.释放摆锤，记录试样所吸收的冲击能实验结果冲击空载读数：0.1Kgf.cm 加载读数：0.65Kgf.cm 试样吸收能量0.55 Kgf.cm缺口试样悬臂梁冲击强度α（KJ/m 2）α=W h*bn*103式中 W 破坏试样吸收并修正厚的能量，jH 试样厚度，mm bn 试样缺口底部的剩余宽度，mm代入数据得：α=0.55×9.8×10-28.72×4.24×103=1.46KJ/m 2试样悬臂梁冲击强度为1.46KJ/m2。
