通信基站防雷方案设计[详细]

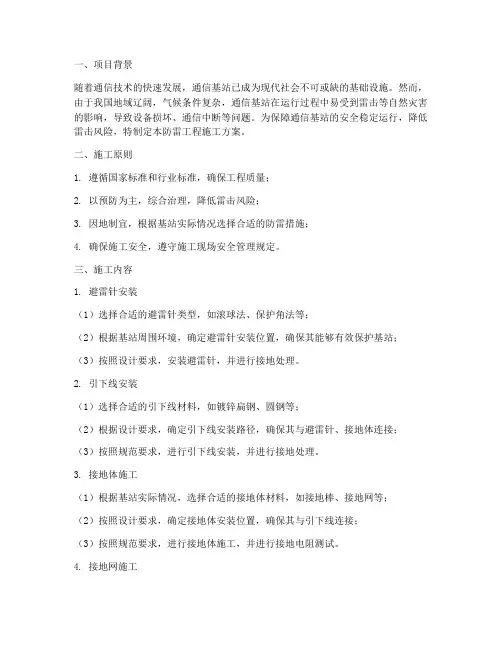

一、项目背景随着通信技术的快速发展，通信基站已成为现代社会不可或缺的基础设施。

然而，由于我国地域辽阔，气候条件复杂，通信基站在运行过程中易受到雷击等自然灾害的影响，导致设备损坏、通信中断等问题。

为保障通信基站的安全稳定运行，降低雷击风险，特制定本防雷工程施工方案。

二、施工原则1. 遵循国家标准和行业标准，确保工程质量；2. 以预防为主，综合治理，降低雷击风险；3. 因地制宜，根据基站实际情况选择合适的防雷措施；4. 确保施工安全，遵守施工现场安全管理规定。

三、施工内容1. 避雷针安装（1）选择合适的避雷针类型，如滚球法、保护角法等；（2）根据基站周围环境，确定避雷针安装位置，确保其能够有效保护基站；（3）按照设计要求，安装避雷针，并进行接地处理。

2. 引下线安装（1）选择合适的引下线材料，如镀锌扁钢、圆钢等；（2）根据设计要求，确定引下线安装路径，确保其与避雷针、接地体连接；（3）按照规范要求，进行引下线安装，并进行接地处理。

3. 接地体施工（1）根据基站实际情况，选择合适的接地体材料，如接地棒、接地网等；（2）按照设计要求，确定接地体安装位置，确保其与引下线连接；（3）按照规范要求，进行接地体施工，并进行接地电阻测试。

4. 接地网施工（1）根据基站实际情况，设计接地网布局，确保其能够覆盖基站周边区域；（2）按照设计要求，选择合适的接地网材料，如接地网线、接地网棒等；（3）按照规范要求，进行接地网施工，并进行接地电阻测试。

5. 防雷设备安装（1）根据基站实际情况，选择合适的防雷设备，如浪涌保护器、电源防雷器等；（2）按照设计要求，确定防雷设备安装位置，确保其能够有效保护基站设备；（3）按照规范要求，进行防雷设备安装，并进行功能测试。

四、施工进度安排1. 施工前期准备：1周；2. 避雷针、引下线安装：2周；3. 接地体、接地网施工：3周；4. 防雷设备安装：1周；5. 系统调试及验收：1周。

五、施工质量控制1. 严格按照施工图纸和规范要求进行施工；2. 对施工材料进行严格检验，确保材料质量合格；3. 定期进行施工质量检查，发现问题及时整改；4. 施工完成后，进行系统调试和验收，确保工程质量符合要求。

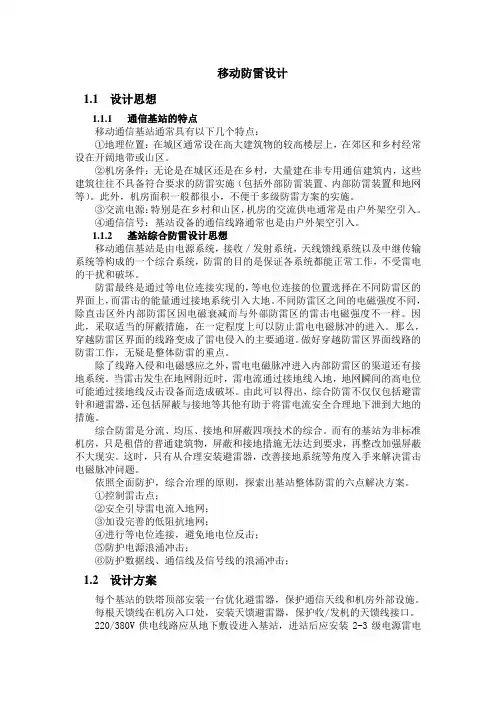

移动防雷设计1.1设计思想1.1.1通信基站的特点移动通信基站通常具有以下几个特点：①地理位置：在城区通常设在高大建筑物的较高楼层上，在郊区和乡村经常设在开阔地带或山区。

②机房条件：无论是在城区还是在乡村，大量建在非专用通信建筑内，这些建筑往往不具备符合要求的防雷实施（包括外部防雷装置、内部防雷装置和地网等）。

此外，机房面积一般都很小，不便于多级防雷方案的实施。

③交流电源：特别是在乡村和山区，机房的交流供电通常是由户外架空引入。

④通信信号：基站设备的通信线路通常也是由户外架空引入。

1.1.2基站综合防雷设计思想移动通信基站是由电源系统，接收／发射系统，天线馈线系统以及中继传输系统等构成的一个综合系统，防雷的目的是保证各系统都能正常工作，不受雷电的干扰和破坏。

防雷最终是通过等电位连接实现的，等电位连接的位置选择在不同防雷区的界面上，而雷击的能量通过接地系统引入大地。

不同防雷区之间的电磁强度不同，除直击区外内部防雷区因电磁衰减而与外部防雷区的雷击电磁强度不一样。

因此，采取适当的屏蔽措施，在一定程度上可以防止雷电电磁脉冲的进入。

那么，穿越防雷区界面的线路变成了雷电侵入的主要通道。

做好穿越防雷区界面线路的防雷工作，无疑是整体防雷的重点。

除了线路入侵和电磁感应之外，雷电电磁脉冲进入内部防雷区的渠道还有接地系统。

当雷击发生在地网附近时，雷电流通过接地线入地，地网瞬间的高电位可能通过接地线反击设备而造成破坏。

由此可以得出，综合防雷不仅仅包括避雷针和避雷器，还包括屏蔽与接地等其他有助于将雷电流安全合理地下泄到大地的措施。

综合防雷是分流、均压、接地和屏蔽四项技术的综合。

而有的基站为非标准机房，只是租借的普通建筑物，屏蔽和接地措施无法达到要求，再整改加强屏蔽不大现实。

这时，只有从合理安装避雷器，改善接地系统等角度入手来解决雷击电磁脉冲问题。

依照全面防护，综合治理的原则，探索出基站整体防雷的六点解决方案。

①控制雷击点；②安全引导雷电流入地网；③加设完善的低阻抗地网；④进行等电位连接，避免地电位反击；⑤防护电源浪涌冲击；⑥防护数据线、通信线及信号线的浪涌冲击；1.2设计方案每个基站的铁塔顶部安装一台优化避雷器，保护通信天线和机房外部设施。

移动通信基站整体的防雷设计方案、八、亠刖言随着社会的进步，移动通信迅猛发展，遍及全国每一个角落，而移动通信基站能否正常运行是移动通信的关键。

基站的设备大部分是微电子设备，它的电磁兼容能力低，抗雷电、抗电磁干扰能力弱。

基站在建设时虽然已安装了一些避雷装置，但往往还是因雷击而造成通讯中断，给人们的生产和生活带来了巨大的损失。

因此，如何做好基站的综合防雷，保障通信系统的安全，显得尤为重要。

随着移动通信的应用范围不断地扩大，移动通信系统的类型也越来越多。

基站防雷是一个系统性的复杂工程，其防雷措施是一个讲究整体防御性的工作，需要各个环节紧密配合。

基站主要由通信和供电设施组成，其中，通信设施包括天线、馈线和通信设备，供电设施包括电力传输线、变压器和电源设备，各个设备之间紧密联系，共同构成了基站系统。

从防雷的角度讲，这些设备引入雷电的危害形式并不单一，主要包括了直接雷击、感应雷击、电磁脉冲辐射、雷电过电压侵入和反击，一旦某一设施遭受雷电袭击，必然会直接影响到与它相连的其它设施，造成破坏。

针对基站遭受雷害的情况，本文简单地将基站的组成概括为基站铁塔、基站电力传输和基站机房三个部分来讨论基站的整体防护，着重阐述了每一组成部分各设施的具体防雷措施。

并应用这些方法，对基站进行了防雷方案设计，与此同时，我们也看到了现有的防雷理论还不够完善，还需大家在今后的实际工作中，不断地摸索，总结经验，争取将雷击损害降低到最小程度。

目录1、雷电对移动通信基站的危害、1雷电成因2雷电对基站的危害形式2.1直接雷击2.2感应雷击2.3电磁脉冲辐射2.4 雷电过电压侵入2.5反击2、移动通信基站整体防雷探讨1基站铁塔部分1.1天线1.2馈线13 其它设施2基站电力传输部分21高压架空线22变压器23低压输电线3基站机房部分3.1机房3.2电源系统33信号系统34其它设施35设备接地和防雷接地4.基站地网部分4.1铁塔地网和机房地网42 联合地网3 移动通信基站防雷设计1外部防雷设计11接闪器设计12引下线设计13地网设计2内部防雷设计21 过电压保护22等电位连接4 设计依据5 总结1、雷电对移动通信基站的危害1雷电成因当天空中有雷云的时候，因雷云带有大量电荷，由于静电感应作用，雷云下方的地面和地面上的物体都带上与雷云相反的电荷。

通信基站防雷设计与接地方案分析早晨的阳光透过窗帘，洒在键盘上，手指轻轻敲击，关于通信基站防雷设计与接地的方案在我脑海中逐渐浮现。

这十年来，我见证了无数项目的诞生，每一个方案都是一场思维的盛宴。

让我们一起探讨这个话题。

一、通信基站防雷设计的重要性想象一下，如果没有防雷设计，通信基站就像一个毫无防护的婴儿，暴露在风雨之中。

一旦雷击发生，整个基站都可能瘫痪，造成巨大的经济损失。

防雷设计，就是为基站穿上坚实的盔甲，确保通信的稳定与安全。

二、通信基站防雷设计的具体措施1.避雷针安装避雷针是防雷设计的核心。

我们需要根据基站的具体位置和周围环境，合理选择避雷针的高度和位置。

就像给基站戴上一顶帽子，既能保护基站，又不影响其正常工作。

2.等电位连接3.防雷模块应用在基站内部，我们可以安装防雷模块，就像给基站装上“防火墙”。

这些模块能够在雷击发生时迅速响应，将多余的电流引导至地面，保护基站设备免受损害。

三、通信基站接地设计接地设计是防雷设计的延伸，也是保证基站安全的重要环节。

1.接地装置选择接地装置的选择至关重要。

我们需要根据基站所在地的土壤电阻率、地质条件等因素，选择合适的接地装置。

就像为基站打造一双“铁鞋”，确保其稳定地站在大地上。

2.接地电阻测量接地电阻是衡量接地效果的重要指标。

我们需要定期测量接地电阻，确保其符合国家标准。

就像给基站做“体检”，确保其健康状况良好。

3.接地系统维护接地系统的维护是长期的工作。

我们需要定期检查接地装置的完整性、接地线的连接情况等，确保接地系统的稳定可靠。

四、通信基站防雷设计与接地方案的实施1.前期调研在实施防雷设计与接地方案前，我们需要对基站所在地的气候、地质、环境等因素进行详细的调研，确保方案的科学性和可行性。

2.设计方案根据前期调研的结果，制定具体的防雷设计与接地方案。

方案要充分考虑基站的特点和实际需求，确保方案的实用性和针对性。

3.施工实施在施工过程中，我们要严格按照设计方案进行，确保施工质量。

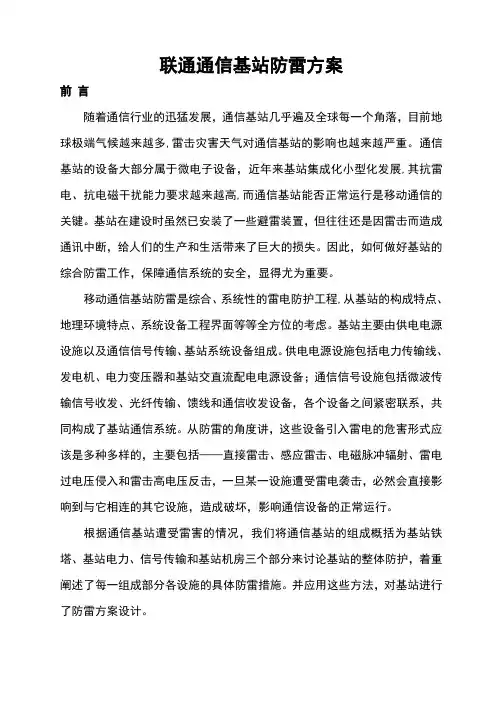

联通通信基站防雷方案前言随着通信行业的迅猛发展，通信基站几乎遍及全球每一个角落，目前地球极端气候越来越多,雷击灾害天气对通信基站的影响也越来越严重。

通信基站的设备大部分属于微电子设备，近年来基站集成化小型化发展,其抗雷电、抗电磁干扰能力要求越来越高,而通信基站能否正常运行是移动通信的关键。

基站在建设时虽然已安装了一些避雷装置，但往往还是因雷击而造成通讯中断，给人们的生产和生活带来了巨大的损失。

因此，如何做好基站的综合防雷工作，保障通信系统的安全，显得尤为重要。

移动通信基站防雷是综合、系统性的雷电防护工程,从基站的构成特点、地理环境特点、系统设备工程界面等等全方位的考虑。

基站主要由供电电源设施以及通信信号传输、基站系统设备组成。

供电电源设施包括电力传输线、发电机、电力变压器和基站交直流配电电源设备；通信信号设施包括微波传输信号收发、光纤传输、馈线和通信收发设备，各个设备之间紧密联系，共同构成了基站通信系统。

从防雷的角度讲，这些设备引入雷电的危害形式应该是多种多样的，主要包括——直接雷击、感应雷击、电磁脉冲辐射、雷电过电压侵入和雷击高电压反击，一旦某一设施遭受雷电袭击，必然会直接影响到与它相连的其它设施，造成破坏，影响通信设备的正常运行。

根据通信基站遭受雷害的情况，我们将通信基站的组成概括为基站铁塔、基站电力、信号传输和基站机房三个部分来讨论基站的整体防护，着重阐述了每一组成部分各设施的具体防雷措施。

并应用这些方法，对基站进行了防雷方案设计。

一、雷电对移动通信基站的危害雷电是自然界中强大的脉冲放电过程，有天空中不同带电云层之间、带电云层和建筑物之间等等。

雷电入侵移动通信基站造成损坏是多渠道的。

一般说来，我们可以把雷电放电对通信基站系统设备可能产生的危害形式划分为下列几类。

雷电入侵基站渠道另外，按照国际电工委员会IEC标准，对雷电防护分区做了明确的区分，根据通信基站的系统设备的构成和环境界面，可以将通信基站按下图进行防雷分区划分：根据防雷分区概念,通信基站在防雷分区里面的环境分布情况1、直接雷击影响在雷暴活动区域内，雷云直接通过人体、建筑物或设备等对地放电所产生的电击现象，称之为直接雷击。

通信基站防雷措施
随着通信行业的高速发展，通信基站也越来越多地出现在我们的生活中。

但是，一旦遭遇雷击，通信基站很可能受到损害，从而导致通信信号不稳定或中断。

因此，必要的防雷措施非常重要，以下是几种通信基站防雷措施：
1. 避雷针
避雷针是防止建筑物被雷击的一种常见防雷设施。

在通信基站上安装避雷针可以分散雷击的能量并将其导向地面，保护通信设施不受雷击的破坏。

2. 接地系统
对于通信基站来说，接地系统是非常重要的防雷设施。

它能够帮助通信设备与地面建立稳定的电气接触，分散大量电流，以保证通信设备的安全运行。

3. 避雷盒
避雷盒是集中存放与分布防雷器的通信设备。

在雷击的情况下，避雷盒能够起到隔离作用，避免雷击电流通过通信设备交换机等进
入其他线路，保护通信设备的安全运行。

4. 防雷地线
防雷地线是通信基站实现接地系统的重要组成部分。

通信设施
的各种金属构件通过防雷地线连接在一起，帮助雷电电流在设备或
建筑物之间流动，分散雷击的电流，保护设备的安全运行。

总结来说，对于通信基站而言，避雷针、接地系统、避雷盒和
防雷地线等多种防雷措施都具有非常重要的作用，这些措施的有效
实施，能够保证通信设施的安全稳定运行。

移动基站的电源防雷方案一想到移动基站，脑海中就浮现出那些高高耸立的通信塔，它们像是一道道连接天地的桥梁，承载着无数人的通信需求。

然而，在这些高科技设备的背后，隐藏着一个不容忽视的问题——电源防雷。

今天，就让我们一起探讨一下移动基站的电源防雷方案。

1.雷电灾害的严重性雷电灾害是一种自然灾害，具有突发性、破坏性、广泛性等特点。

据统计，每年我国因雷电灾害造成的经济损失高达数十亿元，人员伤亡更是无法估量。

移动基站作为通信设施的重要组成部分，一旦遭受雷击，不仅会导致通信中断，还可能引发火灾等安全事故。

2.移动基站电源防雷的必要性移动基站位于室外，容易受到雷击。

一旦电源系统遭受雷击，可能会导致基站设备损坏，甚至影响整个通信网络的正常运行。

因此，确保移动基站电源的防雷安全至关重要。

3.移动基站电源防雷方案设计（1）电源防雷器选型高性能：电源防雷器应具备较高的保护水平，确保基站电源系统在遭受雷击时能够得到有效保护。

小型化：电源防雷器应具备较小的体积，便于安装和维护。

（2）电源防雷器安装位置安装在电源系统前端，靠近基站设备输入端。

安装在电源线路较长、容易遭受雷击的位置。

安装在电源线路分支处，以减少雷击对整个电源系统的影响。

（3）电源防雷器接线方式串联接线：将电源防雷器串联在电源线路中，确保雷电流能够通过防雷器导入大地。

并联接线：将电源防雷器并联在电源线路中，以分担雷电流，降低电源系统承受的雷击压力。

（4）电源防雷器维护与检测定期检查电源防雷器的接线是否牢固，接触是否良好。

定期检查电源防雷器的性能指标，如保护水平、响应时间等。

定期清洁电源防雷器，确保其表面无灰尘、污垢等。

定期对电源防雷器进行检测，发现问题及时处理。

4.移动基站电源防雷方案的实践与应用某地移动基站，在遭受雷击后，电源系统得到了有效保护，基站设备正常运行。

某地移动基站，通过安装电源防雷器，避免了雷击造成的设备损坏和通信中断。

某地移动基站，在电源防雷器的保护下，连续多年未发生雷击事故。

通信基站设备的防雷措施下面是本店铺给大家带来关于通信基站设备的防雷措施的相关内容，以供参考。

基站选址时为了获取更好的通信效果，地势通常要高于周围的环境，相应的基站受到雷击的概率也大大增加。

因此做好通信基站的防雷措施有着重要现实意义。

下面本店铺为您分析雷电的基本形式与入侵途径，并从内部、外部、其它部位等三个方面分别讨论通信基站设备的防雷措施。

第一、雷电的基本形式按照雷电形成的方法可以将其分为直击雷、感应雷以及球形雷三种。

其中直击雷是指带电的云层与大地上某点发生瞬时放电现象，直击雷的危害主要针对室外物体，比如天馈、空调室外机以及室外变压器等等。

通常我们把防直击雷的系统称为外部防雷系统，一般采用避雷针、避雷带等传统的避雷设备，规范设计、合理安装实现有效防御直击雷的目的。

所谓感应雷是指雷电与雷云之间、雷云对地放电过程中，附近的各类连接线上会产生电磁感应，比如传输信号线路、电力传输线路以及基站内部各类设备的连接线等等，这种电磁感应可能会侵入到设备中，对串联在线路中的或者终端的电子设备造成损害。

一般情况下一次雷闪击的影响范围较大，可能会造成若干电子设备同时产生感应雷过电压的现象，并且这种感应高压会被基站的供电线、信号中继线等引入系统中，并传送至很远的距离，进一步扩大雷害的范围。

基站供电线路、馈线、光缆等均可能引入感应雷产生的感应电压，对交流配电箱、开关电源、传输设备、监控设备等产生破坏。

因此防护感应雷击可以从上述入侵通道着手，采取措施将雷电过电压、电流泄放入地，常见的防护措施包括安装浪涌保护器、屏蔽、接地等方法。

对于球形雷而言，通常某些特殊的地理环境或者地理位置才可能发生球形雷，其不具代表性，此处不做赘述。

第二、雷电的入侵途径强雷电流会通过移动通信基站建筑物金属体、通信设备金属外壳的电气连接等直接流入通信设备内部，损坏通信设备；强雷电流脉冲流经基站柱或者梁金属体时会向机房空间发出雷电磁脉冲，机房内电缆线、通信设备上耦合产生感应电压损坏通信设备；雷电直击楼顶铁塔时，一些雷电流会直接流到天馈线并沿着天馈线涌入通信机房而损坏通信设备；还会通过基站建筑物的地线下地，由于地网中有相应数值的接地电阻，所以雷电流就会在地网上产生很高的地电位升，通信网络设备会由于不同地点的电位差过高最终被损坏。

通信基站防雷标准【通信基站及机房防雷设计】【关键词】通信基站;高铁通信机械室;防雷地网;保护1.雷电的基本知识1.1雷电的形成雷电是伴有闪电和雷鸣的一种雄伟壮观而又有点令人生畏的放电现象。

雷电一般产生于对流发展旺盛的积雨云（雷云）中，因此常伴有强烈的阵风和暴雨，有时还伴有冰雹和龙卷。

积雨云顶部一般较高，可达20公里，云的上部常有冰晶。

冰晶的凇附，水滴的破碎以及空气对流等过程，使云中产生电荷。

云中电荷的分布较复杂，但总体而言，云的上部以正电荷为主，下部以负电荷为主。

因此，云的上、下部之间形成一个电位差。

当电位差达到一定程度后，就会产生放电，这就是我们常见的闪电现象。

雷云的产生必须具有以下三个基本条件：a.空气中应有足够的水蒸气。

b.有使潮湿的空气能够开始上升并开始凝结为水珠的气象条件或地形条件。

c.使气流能强烈持续上升的物理条件。

雷云是在某些适当气象和地理条件下，由强大的潮热气流不断上升进入稀薄大气冷凝的结果。

大多数雷电发电发生在云间或云内，只有小部分是对地发生的。

在对地的雷电放电中，雷电的极性是指雷云下行到地的电荷的极性。

根据放电电荷量进行的多次统计，90%左右的雷是负极性的。

1.2雷电的参数1.2．1雷电流幅值的积累概率雷电流幅值与雷云中电荷多少有关，也与主放电形成过程有关，是一个随机变量，他与雷电活动的频繁程度相关。

1.2．2雷电通道的波阻抗Z对雷电的研究，特别是雷电防护的研究，主要关心的是主放电通道的波阻抗。

在主放电时，雷电通道每米的电容和电感取C=14.2PF/m,L=1.84uH/m,算出雷电通道波阻抗Z=■=359(欧姆)。

波速v=1/■=0.65C(C为光速)注：C、L的估算值是以圆柱长导体为模型。

2.铁路通信机房及通信基站防雷设计随着铁路建设的快速发展，铁路客运专线运营里程不断增加，目前我国投入运营的高速铁路已达到7055公里，我国高速铁路运营里程居世界第一位，正在建设之中的高速铁路有1万多公里。

移动通信基站防雷电的防护方案
随着移动通信技术的不断发展，移动通信基站的防雷电工作变得越来越重要。

由于雷电的威力巨大，一旦基站受到雷击可能会导致严重的设备损坏和通信中断，给用户带来极大的不便和经济损失。

因此，为了确保通信网络的稳定运行，必须采取有效的防雷电措施。

针对基站防雷电的需求，我们提出以下防护方案：
1. 安装避雷针
避雷针是基站防雷电的最基本手段，通过将避雷针安装在基站的高处，将雷电引向地面，避免直接击中基站设备。

在安装避雷针时，要注意与设备的距离，保证避雷针的有效性。

2. 接地保护
基站设备需要接地保护，以避免因雷电冲击而产生高电压，导致设备损坏。

在接地保护方面，需要采用符合标准的接地网，将设备接地。

3. 安装防雷器
防雷器是一种能够在雷电影响下自动切断电路的保护设备。

它的作用是在雷电来袭时，将电路与设备隔离，防止高电压对设备产生损害。

在基站中，需要安装符合标准的防雷器，以确保其正常工作。

4. 安装UPS
UPS是不间断电源的缩写，通过将UPS安装在基站中，可以避免因电力系统故障而导致的停电，保证设备的稳定运行。

5. 定期检查维护
无论采取什么样的防雷电措施，都需要定期检查维护。

定期检查可以发现设备的潜在问题，及时进行处理，避免设备受损。

综上所述，移动通信基站的防雷电工作是非常重要的。

采取有效的防护措施，可以保障设备的安全运行，确保通信网络的正常运转。

我们需要针对不同的设备进行综合考虑，制定出符合实际情况的防护方案。

通信基站防雷设计与接地方案分析【前言】随着科技进步和信息化时代的到来，现代人们的生活已经和电子设备和无线通信紧密相连。

通信基站是现代通信的重要组成部分之一。

通信基站的建设离不开雷电保护技术，通信基站防雷设计与接地方案分析也是通信基站建设的必要内容。

【主体】一、基站防雷设计的必要性通信基站设备非常敏感，一旦受到雷击，会对设备带来严重的损害，甚至可能烧毁设备，威胁到人命安全。

因此，对于通信基站，进行防雷设计非常必要。

二、基站防雷设计的原则通信基站防雷设计应该遵循以下原则：1.设备的内部接口与外部的接地通过各种电源中继装置连接在一起，保证外界电势的耦合性。

2.在传输线路外及建筑物不利地形上采取有效的防雷保护措施以保证设备和信息安全。

3.在接地电阻和接触电阻的条件下，保持铁塔的电位于自然电势的有效范围内。

三、基站防雷设计的考虑因素1.站址的选址和土壤特点。

2.塔面的大小、材质和形状，以及塔与地面的距离。

3.设备的安装方式和位置，以及设备与外部的接口和传输线路的情况。

四、基站接地方案的分析接地是防雷设计的关键环节，通信基站的稳定性和安全性与接地有着密切的关系。

1. 接地电极的选择选择接地电极需要考虑以下因素：短暂接地电流抗能力，应满足雷击电流要求。

电极容积，能够承受大量瞬态电荷。

接地电阻，应满足设备的要求，最好达到小于5欧的要求。

2.接地电极的埋设电极埋设需注意以下事项：选用地质结构比较好的区域，必要时加固地基。

地基必须干燥，松软，避免潮湿。

电极深度的要求是1.5~2.0米，越深的接地电阻越小。

5、电极之间的距离应不小于两倍的最大深度。

3. 接地系统的接线在接线方面需要注意以下几个问题：接入地网应通过电电阻验收，要求地网阻抗不大于5欧。

地线控制阻值不得超过0.05欧每米，最好是0.01欧每米。

接地系统的防腐手段：如选择镀锌铁线，减小腐蚀对接地电阻的影响。

【结论】综上所述，通信基站防雷设计和接地方案是通信基站建设的重要组成部分。
