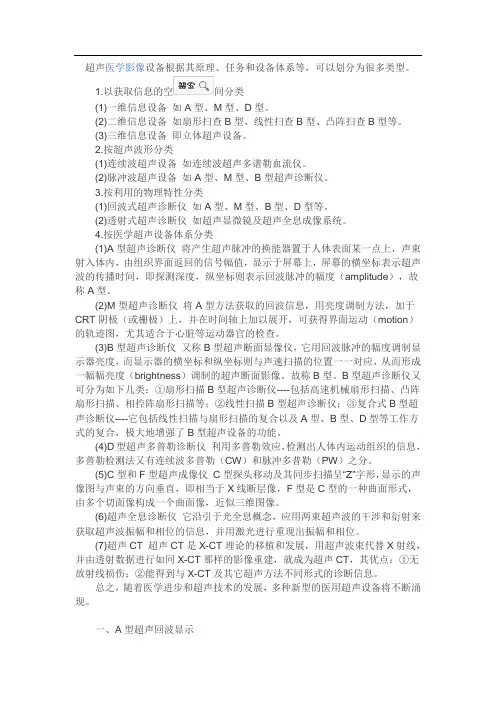

超声医学影像设备根据其原理、任务和设备体系等，可以划分为很多类型。
1.以获取信息的空间分类(1)一维信息设备如A型、M型、D型。
(2)二维信息设备如扇形扫查B型、线性扫查B型、凸阵扫查B型等。
(3)三维信息设备即立体超声设备。
2.按超声波形分类(1)连续波超声设备如连续波超声多谱勒血流仪。
(2)脉冲波超声设备如A型、M型、B型超声诊断仪。
3.按利用的物理特性分类(1)回波式超声诊断仪如A型、M型、B型、D型等。
(2)透射式超声诊断仪如超声显微镜及超声全息成像系统。
4.按医学超声设备体系分类(1)A型超声诊断仪将产生超声脉冲的换能器置于人体表面某一点上，声束射入体内，由组织界面返回的信号幅值，显示于屏幕上，屏幕的横坐标表示超声波的传播时间，即探测深度，纵坐标则表示回波脉冲的幅度（amplitude），故称A型。
(2)M型超声诊断仪将A型方法获取的回波信息，用亮度调制方法，加于CRT阴极（或栅极）上，并在时间轴上加以展开，可获得界面运动（motion）的轨迹图，尤其适合于心脏等运动器官的检查。
(3)B型超声诊断仪又称B型超声断面显像仪，它用回波脉冲的幅度调制显示器亮度，而显示器的横坐标和纵坐标则与声速扫描的位置一一对应，从而形成一幅幅亮度（brightness）调制的超声断面影像。
故称B型。
B型超声诊断仪又可分为如下几类：①扇形扫描B型超声诊断仪----包括高速机械扇形扫描、凸阵扇形扫描、相控阵扇形扫描等；②线性扫描B型超声诊断仪；③复合式B型超声诊断仪----它包括线性扫描与扇形扫描的复合以及A型、B型、D型等工作方式的复合，极大地增强了B型超声设备的功能。
(4)D型超声多普勒诊断仪利用多普勒效应，检测出人体内运动组织的信息，多普勒检测法又有连续波多普勒（CW）和脉冲多普勒（PW）之分。
(5)C型和F型超声成像仪C型探头移动及其同步扫描呈“Z”字形，显示的声像图与声束的方向垂直，即相当于X线断层像，F型是C型的一种曲面形式，由多个切面像构成一个曲面像，近似三维图像。
医疗超声设备分类
医疗超声设备可以根据其应用领域和功能特点进行分类。
以下是一些常见的医疗超声设备分类：
1. 诊断超声设备：用于医学诊断和检查，例如超声心动图设备、超声骨密度仪等。
2. 手术导航超声设备：用于手术导航和辅助手术，例如超声引导下的手术导航系统。
3. 体外诊断超声设备：主要用于体外诊断和筛查，例如妇科超声检查设备、胎儿超声检查设备等。
4. 激光超声设备：结合激光技术和超声技术的设备，用于治疗和手术，例如激光超声消融仪。
5. 重症监护超声设备：用于重症监护和临床操作，例如超声引导下的心脏监护设备。
6. 教学研究超声设备：用于医学教学和科研，例如超声模拟系统、超声培训设备等。
此外，还有一些特殊用途的医疗超声设备，如超声刀、超声消融设备等。
具体的分类可以根据设备的特点和用途进行细分。
医用便携式超声仪分类医用便携式超声仪是现代医疗设备领域的重要创新，它的便携性和高效性使其在临床应用中得到广泛运用。
为了更好地满足医疗工作的需求，便携式超声仪被分为多种不同的类型和分类。
本文将对医用便携式超声仪的分类进行详细介绍。
【第一部分：基于功能的分类】1. 手持式超声仪手持式超声仪是最基本的便携式超声仪类型之一。
它采用人手控制，并且具有简单易用的特点。
手持式超声仪主要用于进行基础的超声检查，如妇科、乳腺、心脏等常见部位的检查。
由于其携带方便，广泛用于急诊科、门诊等临床环境。
2. 便携式超声仪便携式超声仪是一种更为复杂和高级的设备类型。
它通常配备带有显示屏和操作系统的控制台，可以进行更精细和全面的超声检查。
便携式超声仪广泛应用于急诊、手术室、ICU等需要快速准确结果的场所。
3. 可穿戴式超声仪可穿戴式超声仪是近年来兴起的一种新型超声设备。
它通过将超声探头集成到穿戴设备中，如手环、眼镜或服装中，实现了更加方便的操作和移动性。
可穿戴式超声仪主要应用于快速诊断和监测领域，对于特定的疾病和情况具有极大的实用价值。
【第二部分：基于应用领域的分类】1. 临床医学超声仪临床医学超声仪是最常见的一类医用便携式超声仪。
它广泛应用于各个临床科室，如妇产科、内科、外科等，用于人体器官的检查和诊断。
临床医学超声仪通常具有多种探头，可以适应不同部位的检查需求。
2. 超声引导手术仪超声引导手术仪是一种特殊类型的医用便携式超声仪，主要用于手术中的实时引导。
它可以帮助医生观察手术部位的结构和血流情况，提高手术准确性和安全性。
超声引导手术仪在神经外科、心脏外科等领域得到了广泛应用。
3. 体育医学超声仪体育医学超声仪是专门为运动员和体育爱好者设计的一类超声仪。
它主要用于检测和诊断运动损伤，如肌肉拉伤、韧带损伤等。
体育医学超声仪的特点是便携性和实时性，可以在现场进行快速准确的诊断。
4. 点-of-care（POC）超声仪点-of-care超声仪是一种新兴的超声设备，具有即时、快速和便携的特点。
超声仪种类及医学上应用超声仪是一种医疗设备，利用超声波来进行影像学检查和诊断。
它通过向人体内部发送超声波，然后接收被人体组织反射的超声波，从而生成人体内部组织的实时影像。
超声仪在医学上应用广泛，不仅可以用于产前检查、产科、妇科和泌尿科等常见疾病的诊断，还可以用于血管疾病、心脏病、消化系统疾病和肿瘤等疾病的诊断与治疗。
根据其功能和应用范围的不同，超声仪可以分为以下几种类型：1. B超仪：B超仪是最常见的超声仪器，被广泛应用于临床检查中。
它可以通过测量回声时间和回声强度来生成人体内部组织的二维图像。
B超仪可以用于妇科检查，包括宫颈、子宫、卵巢等器官的检查，检查胎儿的发育情况等。
此外，它还可以用于检查腹部、胸部、肾脏、肝脏和心脏等器官的异常情况。
2. 彩色多普勒超声仪：彩色多普勒超声仪是基于B超的基础上发展起来的一种高级超声仪器。
它不仅可以生成组织的二维图像，还可以通过测量组织中的血流速度和方向来生成彩色血流图像。
彩色多普勒超声仪被广泛应用于心血管疾病的诊断，能够帮助医生评估心脏的收缩功能、血管的狭窄程度和血流速度等。
3. 胎心监护仪：胎心监护仪是一种专门用于监测胎儿心率和宫缩情况的超声仪器。
它通过将超声探头放置在孕妇腹部上，可以实时监测胎儿心率的变化，帮助医生评估胎儿的健康状况，并及时发现异常情况。
4. 内窥镜超声仪：内窥镜超声仪是一种通过将超声探头和内窥镜相结合的设备，用于检查人体内腔和脏器的情况。
它可以通过实时的超声影像来帮助医生诊断和治疗消化系统疾病、泌尿系统疾病和肿瘤等疾病。
5. 经直肠超声仪：经直肠超声仪是一种专门用于检查肛门、直肠和乙状结肠疾病的超声仪器。
它通过将超声探头插入肛门，可以生成直肠和周围组织的高分辨率图像，帮助医生诊断和治疗相关疾病。
除了以上几种常见的超声仪器外，还有一些辅助设备也被广泛应用于医学诊断中，如超声导向针、超声封闭消融仪等。
这些设备可以通过将超声与其他治疗手段相结合，帮助医生更准确地诊断和治疗疾病。
几种常用的医学超声设备-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIANA型超声诊断仪（amplitude）A型显示是一种最基本的显示方式，示波管上的横坐标表示超声波的传播时间，即探测深度；纵坐标则表示回波脉冲的幅度（amplitude），故称为A型。
用A型诊断仪可以测量人体内各器官的位置、尺寸和组织的声学特性，并用于疾病诊断。
M型超声诊断仪（motion）它在A型超声诊断仪基础上发展来的一种最基本的超声诊断设备。
显像管上的亮度表示回波幅度，由A型回波幅度加到显像管Z轴亮度调制极上所控制；其纵轴表示超声脉冲的传播时间，即探测深度；显像管水平偏转板加一慢时间扫描电压。
这样在做人体探查时，就构成一幅各回波目标的活动曲线图。
其在检查心脏时具有一系列优点，如对心血管各个部分大小、厚度、瓣膜运动的测量，以及研究心脏的各部分运动与心电图、心音图及脉搏之间的关系等，所以也称超声心动仪。
此外它还可以研究其他各运动界面的情况，并通过与慢时间扫描同步移动探头，做一些简单的人体断层图。
B型超声诊断仪（brightness）其也称B型超声切面显像仪。
它用回波脉冲的幅度调制显示器亮度，而显示器的横轴和纵轴则与声速扫描的位置一一对应，从而形成一幅亮度调制的超声切面图像。
D型超声多普勒诊断仪它利用超声波传播过程中与应用目标之间的相对运动所产生的多普勒效应来探测运动目标，主要包括多普勒血流测量和血流成像两种。
目前的彩色血流成像（color flow imaging CFI）则是在实时B型超声图像中，以伪彩色表示心脏或血管中的血液流动。
它是利用多次脉冲回波相关处理技术来取得血流运动信息，故常称为彩色多普勒血流成像（color Doppler flow imaging, CDFI）。
经颅多普勒（transcranial Doppler，TCD）诊断仪应用低频多普勒超声，通过颞部、枕部、框部及颈部等透声窗，可以显示颅内脑动脉的血流动力学状况。
描述超声设备结构原理与分类
超声设备是一种利用超声波进行成像或治疗的医疗设备。
它由控制系统和图像显示系统组成。
超声设备的工作原理是通过产生高频声波，这些声波经过人体组织后被接收器接收。
将接收到的信号转换为电信号，并通过控制系统进行处理和分析。
最后，处理后的信号通过图像显示系统显示出来，供医生进行观察和诊断。
根据其应用领域和功能，超声设备可以分为以下几类：
1. 超声诊断设备：用于医学影像学，用于诊断和评估人体内部的器官和组织结构。
它包括超声探头、显像器和控制系统等部分。
2. 超声治疗设备：用于治疗肌肉骨骼系统的损伤和疾病，如超声物理治疗仪。
它通过超声波的热效应或机械效应来促进组织修复和康复。
3. 超声手术设备：用于进行微创手术或介入治疗，如超声刀。
它通过聚焦的超声波能量来切割或凝固组织，达到手术治疗的目的。
4. 超声清洗设备：用于工业领域，通过超声波的机械效应来清洗物体表面或孔隙中的污垢和杂质。
总之，超声设备通过利用超声波的特性，在医疗、工业和科学研究等领域起着重要作用。
不同类型的超声设备具有不同的结构和功能，可以根据需求选择合适的设备。

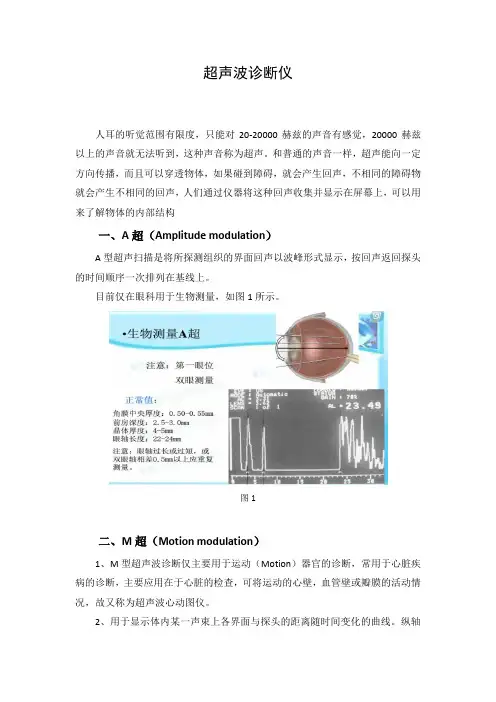

超声波诊断仪人耳的听觉范围有限度，只能对20-20000赫兹的声音有感觉，20000赫兹以上的声音就无法听到，这种声音称为超声。
和普通的声音一样，超声能向一定方向传播，而且可以穿透物体，如果碰到障碍，就会产生回声，不相同的障碍物就会产生不相同的回声，人们通过仪器将这种回声收集并显示在屏幕上，可以用来了解物体的内部结构一、A超（Amplitude modulation）A型超声扫描是将所探测组织的界面回声以波峰形式显示，按回声返回探头的时间顺序一次排列在基线上。
目前仅在眼科用于生物测量，如图1所示。
图1二、M超（Motion modulation）1、M型超声波诊断仅主要用于运动（Motion）器官的诊断，常用于心脏疾病的诊断，主要应用在于心脏的检查，可将运动的心壁，血管壁或瓣膜的活动情况，故又称为超声波心动图仪。
2、用于显示体内某一声束上各界面与探头的距离随时间变化的曲线。
纵轴代表人体组织的深度，横轴代表这些不同深度的界面在某一段时间内的运动曲线，如图2所示。
3、一般和B型同步显示。
图2三、B超（Brightness modulation）B型超声，即我们通常所说的“黑白超”，也就是普通B超。
通过超声探头测得的图像是黑白的，只能观测到胎儿的组织结构，测量头有多大、身有多长，如图3所示。
它是以不同辉度的光点强弱显示脏器及病变的二维切面图像的超声检查方法。
1、声束扫描声束掠过某剖面的过程称为扫描。
当M型超声波诊断仪工作时，探头固定在某一点，超声波定向发射；B型超声波诊断仪工作时，探头是连续移动，或者探头不动而发射的超声波束不断地变动传播方向。
主要原理如下2、辉度调制B超采用辉度调制方式显示图像，即每次接收到的回波信号经过处理后加在显示器Z轴上，调制其亮度。
探头阵列发射扫描声束，各个不同位置的深度方向所有界面的反射波送回至显示器，对应图像上一个个光点，光点的强弱代表回波信号幅度的大小。
3、空间定位把探头在空间的某一位置定为参考位置，偏离参考位置的角度静位置传感器换成电压加至示波管的X,Y偏转板上，使得探头移动线与荧光屏上亮点的X-Y位置相对应，于是荧光屏上可以显示出人体内器官的影像图。

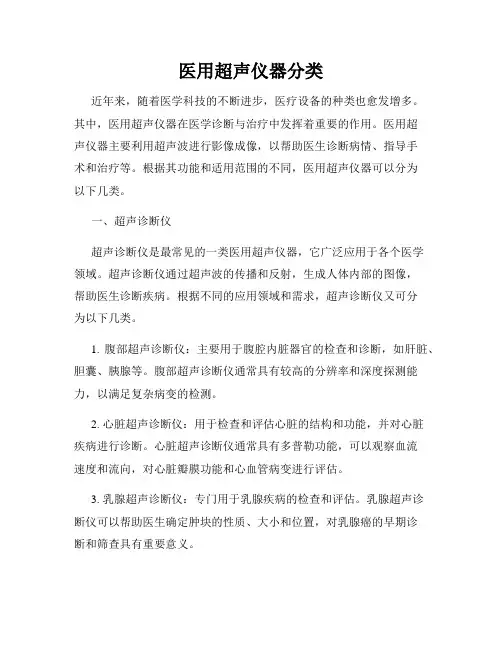

医用超声仪器分类近年来，随着医学科技的不断进步，医疗设备的种类也愈发增多。
其中，医用超声仪器在医学诊断与治疗中发挥着重要的作用。
医用超声仪器主要利用超声波进行影像成像，以帮助医生诊断病情、指导手术和治疗等。
根据其功能和适用范围的不同，医用超声仪器可以分为以下几类。
一、超声诊断仪超声诊断仪是最常见的一类医用超声仪器，它广泛应用于各个医学领域。
超声诊断仪通过超声波的传播和反射，生成人体内部的图像，帮助医生诊断疾病。
根据不同的应用领域和需求，超声诊断仪又可分为以下几类。
1. 腹部超声诊断仪：主要用于腹腔内脏器官的检查和诊断，如肝脏、胆囊、胰腺等。
腹部超声诊断仪通常具有较高的分辨率和深度探测能力，以满足复杂病变的检测。
2. 心脏超声诊断仪：用于检查和评估心脏的结构和功能，并对心脏疾病进行诊断。
心脏超声诊断仪通常具有多普勒功能，可以观察血流速度和流向，对心脏瓣膜功能和心血管病变进行评估。
3. 乳腺超声诊断仪：专门用于乳腺疾病的检查和评估。
乳腺超声诊断仪可以帮助医生确定肿块的性质、大小和位置，对乳腺癌的早期诊断和筛查具有重要意义。
4. 超声内镜：结合内镜技术和超声技术，对消化道等腔内器官进行检查和治疗。
超声内镜可直接观察器官粘膜和病变部位，对胃肠道疾病的诊断和治疗提供了重要的手段。
二、超声治疗仪超声治疗仪是利用超声波的生物物理效应来进行治疗的医用仪器。
超声波的热效应和机械效应可以促进组织的修复和再生，并且具有消炎、镇痛等作用。
超声治疗仪广泛应用于康复医学、运动医学和理疗领域，对于骨骼肌肉损伤、关节炎、软组织损伤等有显著的疗效。
三、超声手术仪超声手术仪是一种结合了超声成像和手术刀具的医用仪器，它能够在超声可视化的指导下进行精确的手术操作。
超声手术仪可以应用于肿瘤切除、射频消融和抽吸等手术，具有创伤小、准确性高的优点。
综上所述，医用超声仪器根据其功能和适用范围的不同可以分为超声诊断仪、超声治疗仪和超声手术仪。
这些仪器在现代医学中起到了重要的作用，为医生提供了高质量的诊断和治疗手段，帮助患者获得更好的健康。
超声诊断仪的分类及介绍A型超声波诊断仪A型超声波诊断仪是幅度调制型（amplitude modulated mode）的简称。
A型显示是超声技术应用于医学诊断中最早、最基本的方式。
它主要适用于检查肝、胆、脾、眼及脑等简单解剖结构，测量线度以及获得回波幅度的大小和形状，通过分析回波幅度的分布以获得组织的特征信息。
临床诊断中的应用范围：A型超声波诊断仪可用于许多科室，其中最有代表性的应用是脑中线位置的测量。
一般正常人脑中线位置通过颅骨的几何中心，最大偏差≤0.3cm。
用双迹A 型诊断仪测量若脑中线偏移＞0.3cm，则应考虑有占位性病变。
此法检查无痛苦，准确性高。
展望A型诊断仪是最早应用于临床的超声设备。
由于B型诊断仪的出现，A型诊断仪已经面临被淘汰的边缘，目前只在脑中线测量、眼科等方面还在应用。
但是A型诊断仪在组织的判别和确定（或称组织定征）、生物测量方面都具有很高的准确性和特异性。
目前只有几家国外厂家在生产标准化的A型诊断仪。
B型超声波诊断仪基本原理：B型（brightnessmodulationmode）超声，为辉度调制型，其原理与A型相同，其不同点为：①将幅度调制显示改为辉度调制显示，它将放大后的回声脉冲电信号送到显示器的阴极（或控制栅上），使显示的亮度随信号大小变化；②医生根据声像图所得之人体信息诊断疾病，而不是像A型超声那样根据波型所反映的人体信息诊病。
一般的B超工作过程为：当探头获得激励脉冲后发射超声波, （同时探头受聚焦延迟电路控制,实现声波的声学聚焦。
）然后经过一段时间延迟后再由探头接受反射回的回声信号,探头接收回来的回声信号经过波束形成处理。
然后由数字扫描转换器（DSC）电路进行数字变换形成数字信号,在CPU控制下进一步进行图像处理, 再同图表形成电路和测量电路一起合成视频信号送给显示器形成我们所熟悉的B超图像,也称二维黑白超声图像。
特点：B型超声具有如下特点：它将从人体反射回来的回波信号以光点形式组成切面图像。
此种图像与人体的解剖结构极其相似，故能直观地显示脏器的大小、形态、内部结构，并可将实质性、液性或含气性组织区分开来。
超声的传播速度快，成像速度快，每次扫描即产生一幅图像，快速地重复扫描。
产生众多的图像组合起来便构成了实时动态图像。
因而能够实时地观察心脏的运动功能、胎心搏动，以及胃肠蠕动等。
由于人体内组织的密谋不同，相邻两种组织的声阻抗也不同，当声阻抗差达千分之一时，两组织界面便会产生回声反射，从而将两组织区分开来。
超声对软组织的这种分辨力是X射线的100倍以上。
此外，B型超声尚具操作简便，价格便宜、无损伤无痛苦，适用范围广等特点，因而已被广大患者和临床医师所接受。
应用范围：B型实时成像仪用于诊断的依据是断层图像的特征，主要由图像形态、辉度、内部结构、边界回声、回声总体、脏器后方情况以及周围组织表现等，它在临床医学方面应用十分广泛。
1.在妇产科中的探测可以显示胎头、胎体、胎位、胎心、胎盘、宫外孕、死胎、葡萄胎、无脑儿、盆腔肿块等，也可以根据胎头的大小估计妊娠周数。
2.人体内部脏器的轮廓及其内部结构的探测如肝、胆、脾、肾、胰和膀胱等内部结构；区分肿块的性质，如浸润性病变往往无边界回声或边缘不气，若肿块有膜时其边界有回声且显示平滑；也可显示动态器官，如心脏瓣膜的运动情况等。
3.表浅器官内部组织探测如眼睛、甲状腺、乳房等内部结构的探查和线度的测量。
C型和F型超声波诊断仪C型超声诊断仪在B超广泛地应用于医疗诊断后，人们希望获得与X透视相似的图像，这就是C型超声诊断的图像。
C型与B型的成像都是二维图像。
但C型的成像画面是与超声束垂直的，它与B型扫描面相差90°。
C型检查肿瘤组织，能显示出肿瘤组织的扩大范围，这在临床诊断中极为重要。
F型超声诊断仪F型与C型的原理基本相同。
只不过C型超声仪的延迟电路控制的距离选通门的开启时刻是个可调常数。
而F型的距离选通时间是随位置变化的函数。
这样，F型的成像画面不是一个平面，而是一个由位置函数决定的曲面。
F型成像画面可从三维角度去观察体内组织及病变情况。
M型超声波诊断仪基本原理：实现辉度调制：在一维超声扫描和显示中，M型和A型仪器的区别在于显示方式的不同：A 型是幅度显示，即回波信号加到示波管垂直偏转板上，显示的是波形幅值的大小，其幅度的高低表示信号的强弱，而M超采用亮度显示，回波信号加到示波管的栅极或阴极上，及控制电子束的强弱，信号强时屏上显示光点亮，信号弱时光点就弱。
可见它的显示与B超显示相类似。
位移---时间曲线：在A超设备中，水平方向信号的距离代表着探测深度，而M超中反映探测深度的扫描信号是加在垂直偏转板上，光点在垂直方向上的距离代表探测深度。
即垂直方向代表人体软组织脏器自浅至深的空间位置。
另外，M超中在水平偏转板上施加慢扫描电压，使上下摆动的光点随时间横向展开，即水平方向代表时间，由此得出一条位移---时间曲线。
时间---电压转换电路：M超与A超相比，多出的最主要部分是慢扫描电路，这是与A超不同之处。
当回声信号加在Z轴以后，深度扫描电路将输出一个表示距离的锯齿波，加在显示器Z轴偏转板上，则显示屏上显示出一条按距离分布的光点群。
这时慢扫描电路产生的时间扫描电压同时加在了Y轴上，因此在双重扫描电压作用下，扫描回声信息线被时间扫描分离，当重复频率足够高时，每给固定的目标的界面就显示成一条连续变化的曲线光迹。
曲线的幅度表示反射界面在运动中所通过的距离大小，而曲线的斜率则表示反射界面运动速度的大小。
当探头的声束通过心脏时，就可得心脏内各层组织的反射面对于探头表面的距离（即到体表的距离）随时间变化的曲线（回波光迹），这就是所谓的超声心动图。
基本结构：M超由心电、心音、心搏和M型的多参数同步显示的超声心动仪器。
重要由同步控制电路、水平（X轴）扫描发生器、高频脉冲发生器、回波接收电路、生理参数通道和显示器等部分组成。
临床诊断中的应用范围：M型超声诊断仪，又称为时间---运动型（time-motion mode）超声诊断仪。
它的主要特点是能测量运动器官，因此专用于心脏的各类疾病的诊断，如对心血管各部分大小、厚度的测量，心脏瓣膜运动状况的测量等。
同时还可以输入心脏的其他有关生理信号，进行比较研究，如研究心脏各部分和心电图、心音图之间的关系；研究心脏搏动和脉搏之间的关系等。
另外还可以研究人体内其他各运动面的活动情况，因此可以用于对胎儿和动脉血管的搏动等的检测。
目前的双导超声心动图仪可以同时比较心脏的两个不同部分的活动情况，使临床的诊断更趋于方便和完善。
多普勒超声诊断仪（Doppler Ultrasound, D超）根据多普勒效应制成的超声诊断仪称为多普勒超声诊断仪（D型超声诊断仪）。
它在医学临床诊断学中用于心脏、血管、血流和胎儿心率等诊断。
超声多普勒仪种类繁多，根据显示方式的不同，可把它大致分为两类：频谱多普勒仪和超声多普勒显像仪。
频谱多普勒根据产生信号的方式不同有分为连续波多普勒和脉冲型多普勒。
超声多普勒显像仪包括超声多普勒血管显像仪和彩色多普勒血流显像仪。
在过去的几十年中，超声频谱多普勒探测血流的研究工作已取得很大的成就，彩色多普勒的出现，使之更趋完美。
频谱多普勒对血流的探测不是直观的，通过频谱的变化进而表达血流的改变，对血流的定量测定来说，频谱多普勒是必备的工具；彩色多普勒血流显像对血流的显示是直观的，它已成为定性诊断的最可靠的方法。
临床应用范围：1.连续波多普勒诊断仪连续超声多普勒诊断仪通过发射与接收连续多普勒信号，来获得运动目标的信息。
这类仪器结构简单，价格低廉，可用来观测心壁、瓣膜、胎体的运动状态这类仪器的测量也存在很的局限性。
例如不能判断物体的运动方向，不能探测血流状态。
由于没有深度分辨力，它也不能探测运动物体的深度，因此目前除用以胎儿的检测外，已很少在临床上使用。
2.连续波多普勒血流计利用连续超声多普勒血流计可以检测血流速度的大小与方向，尤其是在测量高速血流时连续式超声多普勒血流计有其独特的优势。
此类仪器仍不能分辨探头和运动目标间的距离，测量结果受声束和运动方向夹角的影响较大，无法了解异常血流的产生部位。
3.脉冲波多普勒血流计脉冲波多普勒血流计发射的是超声脉冲同时有延迟电路来控制接收器，使得这种仪器具有距离选通能力。
如果采用不同的延迟时间，就可以得到沿声束方向上的血流速度，从而构成血流剖面图。
目前脉冲多普勒血流计与B超显像仪进行组合，用前者检查血流状态，用、后者探测解剖结构，所以能在诊断瓣口与血管狭窄、瓣膜关闭不全及先天性间隔缺损所致的分流方面取得良好的效果。
这类仪器也有它的缺点，它所测血流速度的大小即多普勒频移大小受脉冲重复频率的限制。
当其频移值超过尼奎斯特频率时，速度高的血流尖峰部分不能正常显示，出现频率倒错的显象。
此外，由于采样体积范围很小，需要在断面上反复移动，检测时间较长。
4.彩色多普勒血流显像仪彩色多普勒血流显像即是通过对散射回声多普勒信息作相位检测并经自相关处理，彩色灰阶编码，把平均血流速度分类以彩色显示，它与B型图像和M 型超声心动图相结合，可提供心脏和大血管内血流的时间和空间信息。
可同时显示心脏某一断面上全部血流束的分布及数目，腔室形态、大小；表现血流途径及方向；辨别层流、湍流或涡流；测量血流束的面积、轮廓长度和宽度；清楚暗示血管结构异常与血液动力学异常的关系。
临床用于心脏瓣膜病，先天性心脏病、心肌病、心脏肿瘤的无创伤诊断，彩色多普勒血流显像直观、形象、快速检测，诊断灵敏和准确率很高。
当然，彩色多普勒血流显像也有其局限性，它更多地作为定性诊断的方法，而对血流动力学的定量分析还须借助频谱多普勒。
