变压器的非电量保护[文 摘] 变压器的非电量保护是广泛用于 35kV 及以上变电站的主变保护，它直接关系着 主设备的安全运行。
本文重点介绍了非电量保护的保护原理、注意事项及处理方法。
[关键词] 变压器非电量保护保护原理 注意事项处理方法1 变压器的非电量保护原理变压器的非电量保护包括：变压器的瓦斯、油温度、油位、绕组温度、压力释放、 冷却装置故障保护或报警等。
以南京南瑞继保电气有限公司 RCS－9661B 为变压器的 非电量保护装置为例：装置对从变压器本体来的非电量接点（如瓦斯等）重动后发出中央信号、远动信号，并送给本装置的 CPU 作为事件记录，其中中央信号磁保持。
需要直接跳闸的则另外起动本装置的跳闸继电器。
同时，该装置还有四路不按相操作断路器的独立 的跳合闸操作回路及两个电压并列回路。
配有 WORLDFIP 高速现场总线通讯接口。
2 注意事项新安装的变压器应具备完善的非电量保护装置，并要求制造厂依据该变压器的设计参数，提供非电量保护整定原则要求和相关保护的具体投运模式。
非电量保护应相对独 立，并具有独立的电源回路，电气量停役时不影响非电量保护的运行。
变压器检修时， 非电量保护必须同时退出运行。
对不满足本规定要求的变压器，应结合停电检修进行完 善。
非电量保护装置应由有资质的单位定期进行校验，并出具检验报告，严禁不合格或未经校验的装置安装在变压器上运行。
变压器绕组温度计、油温度计应结合主变的年检进行校验；压力释放阀、瓦斯继电器应结合主变的大修送资质单位检验。
变压器专责人 应每3-5 年根据每台变压器的过载、绝缘老化、油中气体分析以及变压器的运行时间等 情况，按其健康状况对每台变压器非电量保护的整定值提出修订意见，并督促整改到位。
3 处理方式3.1 瓦斯继电器动作后的处理轻瓦斯信号动作时，值班人员应及时检查设备，查明动作原因。
瓦斯继电器存在气 体时，应记录气量，并取气样和油样作色谱分析，如果气体为无色、无臭、不可燃，经色谱分析确认为空气时，变压器可继续运行，但应尽快消除进气缺陷（如负压区的漏油 等）；经分析气样确属变压器内部故障造成的，应对变压器作进一步的检查。
变压器非电量保护非电量保护，顾名思义就是指由非电气量反映的故障动作或发信的保护，一般是指保护的判据不是电量（电流、电压、频率、阻抗等），而是非电量，如瓦斯保护（通过油速整定）、温度保护（通过温度高低）、防暴保护（压力）、防火保护（通过火灾探头等）、超速保护（速度整定）等。
非电量保护可对输入的非电量接点进行SOE记录和保护报文记录并上传，主要包括本体重瓦斯、调变重瓦斯、压力释放、冷控失电、本体轻瓦斯、调变轻瓦斯、油温过高等，经压板直接出口跳闸或发信报警。
对于冷控失电，可选择是否经本装置延时出口跳闸，最长延时可达300分钟。
还可选择是否经油温过高非电量闭锁，投入时只有在外部非电量油温过高输入接点闭合时才开放冷控失电跳闸功能。
变压器非电量保护一般指涉及到整定值的气体、压力和温度方面的保护。
当变压器内部出现单相接地、放电或不严重的匝间短路故障时，其他保护因得到的信号弱而不起作用，但这些故障均能引起变压器及其它材料分解产生气体。
利用这一特点构成的反映气体变化的保护装置称气体（瓦斯）保护。
1、气体保护继电器及整定瓦斯保护是变压器油箱内绕组短路故障及异常的主要保护。
其作用原理是：变压器内部故障时，在故障点产生往往伴随有电弧的短路电流，造成油箱内局部过热并使变压器油分解、产生气体（瓦斯），进而造成喷油、冲动斯继电器，瓦斯保护动作。
目前国产的气体保护用气体继电器结构为挡板式磁力接点结构，进口的气体继电器有浮桶式和压力式两种结构。
气体继电器具有两个功能：集气保护（称轻瓦）和流速保护（称重瓦）。
轻瓦斯保护作用于信号，重瓦斯保护作用于信号，重瓦斯保护作用于切除变压器。
集气保护（轻瓦斯保护）轻瓦斯保护继电器由开口杯、干簧触点等组成。
运行时，继电器内充满变压器油，开口杯浸在油内，处于上浮位置，干簧接点断开。
当变压器内部发生轻微故障或异常时，故障点局部过热，引起部分油膨胀，油内的气体被逐出，形成汽泡，进入气体继电器内，使油面下降，开口杯转动，使干簧接点闭合，发出信号。
2024年变压器的瓦斯保护及其日常维护注意事项变压器是用来改变交流电压大小的电气设备，在电力系统和供用电系统中占有极其重要的地位。
目前在我国电力系统中大量普及使用油浸式变压器，保护变压器的安全运行也自然成为供电部门的重点工作，而瓦斯保护就是确保油浸式变压器安全运行的有效技术措施之一。
瓦斯保护的主要优点是动作迅速、灵敏度高、安装接线简单、能反映油箱内部发生的各种故障。
在我局的安装规程中规定800KVA及以上油浸式变压器必须设有瓦斯保护。
一、瓦斯保护的基本工作原理(1)瓦斯保护的基本工作原理当在变压器油箱内部发生故障(包括轻微的匝间短路和绝缘破坏引起的经电弧电阻的接地短路)时，由于故障点电流和电弧的作用，将使变压器油(通常为25#绝缘油)及其它绝缘材料因局部受热而分解产生气体，因气体比较轻，它们将从油箱流向油枕的上部。
当故障严重时，油会迅速膨胀并产生大量的气体，此时将有剧烈的气体夹杂着油流冲向油枕的上部，使继电器的接点动作，接通指定的控制回路，并及时发出信号或自动切除变压器，构成反应于上述气体而动作的保护装置称为瓦斯保护。
瓦斯继电器是构成瓦斯保护的主要元件，例如FJ380型、QJ系列，它安装在油箱本体与油枕之间的连接管道上，为了增加瓦斯保护的灵敏系数与可靠性，必须使变压器内故障所产生的气体全部顺利地通过瓦斯继电器，因此在安装变压器时应使油箱体向油枕方向倾斜1~1.5%，油管应向油枕方向倾斜2~4%。
旧式瓦斯继电器(浮筒式水银接点继电器)运行尚不够稳定，抗振能力差，容易因振动而使水银流动造成误动作。
而开口杯挡板式瓦斯继电器具有较高的耐振能力，动作可靠。
因此，目前在我国电力系统中推广应用的是开口杯挡板式瓦斯继电器。
继电器在正常运行时，其内部充满变压器油，当变压器内部轻微故障时，变压器由于分解产生的少量气体上升并聚集在瓦斯继电器上部的气室内，迫使油面亦随之转动下降，致使上磁钢接近于一对干簧接点，动作后发出轻瓦斯故障信号。
浅谈主变非电量保护机理及定值整定原则摘要：变压器在变电站中起到的作用不可小觑，其稳定运行关系到整个电力系统的维护和运行。
尤其是大型变压器价格高昂，而且结构复杂，一旦有内部故障发生，维修困难，耗费时间长，同时会导致经济损失巨大。
因此，以变压器的重要性和使用范围，需要安装可靠、安全的保护装置。
关键词：非电量保护；机理；定值整定主变压器在我国现代化的电力系统以及电气设备中已经占据非常重要的技术位置,从现在我国制造的的主变压器整体构造情况来看,主动式变压器的正常运行性能是非常可靠的。
但是,为进一步大大提升我国电力系统的稳定性和运行性能水平,当电力变压器系统发生内部元件故障时对其造成的性能影响非常大,所以目前电力系统变压器的故障保护元件配置必须比较完善。
电量保护固然重要，但是非电量保护也不能丢弃。
因而，除了设备零序过载电流过压保护、阻抗过流保护等电量保护外，还需要特别注意变压器内部故障的非电量保护，例如变压器瓦斯保护等等，这些非电量保护对电力系统也非常重要。
一、非电量保护机理非电量保护，顾名思义，是指发出由错误操作或非电量反射的信号的保护，通常保护的不是电量，而是非电量。
保护装置、电回路和安装在变压器上的非电量保护装置元件组成主变压器的非电量保护。
非电量保护类型包括压力释放阀、压力突变继电器、油面温控器、绕组温度控制器等。
非电量维护主要对于输入的接点展开记录，并且传送输入的非电量接点。
如果温度过高，则通过压力板的直接出口发出跳闸或警报。
此外还可以选择是否因油温过高而关闭非介电，只有当外部非介电油温过高时，冷控停电跳闸功能才会打开，输入触点才会闭合。
非电量保护的工作原理很简单，使用温度、压力、流量和其他非电量物理量来保护、显示、报警、控制和监测变压器。
二、瓦斯保护原理2.1瓦斯保护原理（1）轻瓦斯对于变压器内部故障较轻，或故障初期油箱内的油分解汽化并且产气速度慢等情况比较合适。
排掉继电器和变压器内的油，液位下降，然后上浮子下降，与浮子相连的永磁体滑动，当浮子到达设定位置时，永磁体立即激活触点并发出瓦斯报警信号。

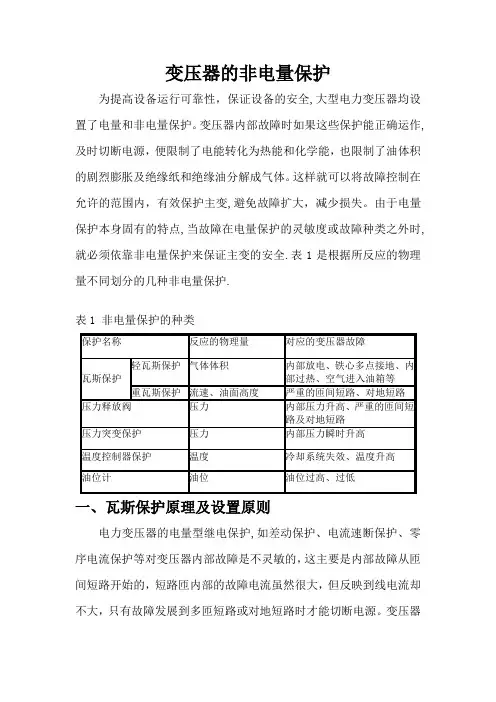

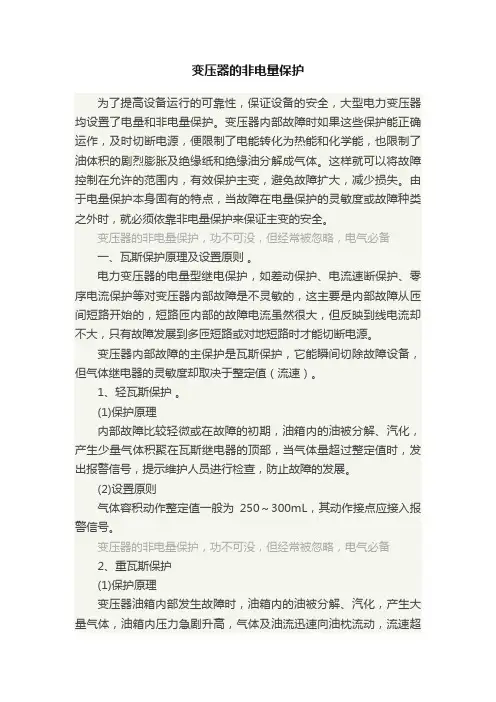

变压器的非电量保护为了提高设备运行的可靠性，保证设备的安全，大型电力变压器均设置了电量和非电量保护。
变压器内部故障时如果这些保护能正确运作，及时切断电源，便限制了电能转化为热能和化学能，也限制了油体积的剧烈膨胀及绝缘纸和绝缘油分解成气体。
这样就可以将故障控制在允许的范围内，有效保护主变，避免故障扩大，减少损失。
由于电量保护本身固有的特点，当故障在电量保护的灵敏度或故障种类之外时，就必须依靠非电量保护来保证主变的安全。
变压器的非电量保护，功不可没，但经常被忽略，电气必备一、瓦斯保护原理及设置原则。
电力变压器的电量型继电保护，如差动保护、电流速断保护、零序电流保护等对变压器内部故障是不灵敏的，这主要是内部故障从匝间短路开始的，短路匝内部的故障电流虽然很大，但反映到线电流却不大，只有故障发展到多匝短路或对地短路时才能切断电源。
变压器内部故障的主保护是瓦斯保护，它能瞬间切除故障设备，但气体继电器的灵敏度却取决于整定值（流速）。
1、轻瓦斯保护。
(1)保护原理内部故障比较轻微或在故障的初期，油箱内的油被分解、汽化，产生少量气体积聚在瓦斯继电器的顶部，当气体量超过整定值时，发出报警信号，提示维护人员进行检查，防止故障的发展。
(2)设置原则气体容积动作整定值一般为250～300mL，其动作接点应接入报警信号。
变压器的非电量保护，功不可没，但经常被忽略，电气必备2、重瓦斯保护(1)保护原理变压器油箱内部发生故障时，油箱内的油被分解、汽化，产生大量气体，油箱内压力急剧升高，气体及油流迅速向油枕流动，流速超过重瓦斯的整定值时，瞬间动作切除主变。
(2)设置原则由于变压器内部故障产生电弧时，故障点附近的油将被高温分解，由液态的高分子电离分解为气态的氢气及烃类气体。
少量气体首先溶于变压器油中，当产气速率大于溶解速率时，就在故障区域产生气泡。
分解的气体占了变压器油的空间，必定有同体积的变压器油被挤向储油柜。
油流和气体是同时发生的，一定的产气速率必定有一定的油流速通过瓦斯继电器，而产气的速率则取决于燃弧功率：因此为把故障范围限制在尽可能小的区域内，通过变压器瓦斯继电器油的流速整定值就应该小于最小故障功率的产气速率。
变压器的瓦斯保护及其日常维护注意事项瓦斯保护是变压器运行过程中非常重要的一项保护措施。
正确的瓦斯保护可以有效预防变压器内部产生的瓦斯积累，从而保证变压器的正常运行和安全性。
在日常维护中，也需要特别关注一些注意事项和细节。
一、瓦斯保护的作用瓦斯保护主要的作用是监测变压器内部瓦斯浓度，当瓦斯浓度超过预设的阈值时，瓦斯保护装置会发出警报并采取相应的保护措施。
瓦斯保护的主要作用包括：1. 预防自燃：变压器内部存在的瓦斯如果积累过多，会与氧气形成可燃气体，一旦遇到火源可能引发爆炸。
瓦斯保护可以及时监测瓦斯浓度，预防变压器发生火灾事故。
2. 监测内部故障：变压器内部故障，如绝缘老化、短路等，都会引发瓦斯的产生。
通过瓦斯保护及时监测瓦斯浓度的变化，可以及早发现和处理变压器内部故障，避免进一步的损坏。
3. 提醒维护：当变压器内部瓦斯浓度逐渐上升时，瓦斯保护装置会发出警报，提醒运维人员进行维护和检修。
这样可以确保变压器的长期稳定运行，延长使用寿命。
二、瓦斯保护的工作原理瓦斯保护装置主要由瓦斯传感器、控制单元和报警装置组成。
其工作原理如下：1. 瓦斯传感器：瓦斯传感器是瓦斯保护装置的核心部件，通常采用电化学传感原理。
瓦斯传感器能够感知变压器内部瓦斯浓度的变化，并将信号传输给控制单元。
2. 控制单元：控制单元是瓦斯保护装置的控制中心，它通过接收瓦斯传感器传来的信号，对瓦斯浓度进行分析和判断。
一旦瓦斯浓度超过设定的阈值，控制单元会发出警报信号，并采取相应的保护措施。
3. 报警装置：报警装置通常包括声光报警器和远程报警装置。
当瓦斯浓度超过设定的阈值时，报警装置会发出声音和闪光警报，以及向运维人员发送远程报警信号。
三、瓦斯保护的日常维护注意事项为了确保瓦斯保护装置的正常运行和可靠性，以下是一些日常维护注意事项和细节：1. 定期校验：瓦斯保护装置需要定期校验，以确保其准确性和可靠性。
校验包括检查瓦斯传感器的灵敏度、响应时间和报警阈值是否正常，并进行必要的调整。
变压器的瓦斯保护及其日常维护注意事项范文一、瓦斯保护的意义及原理变压器是电力系统中重要的电气设备之一，其主要功能是进行电能的变换和传递。
然而，变压器在运行过程中会产生瓦斯，其中包括油中溶解的和固体短路放电产生的瓦斯。
这些瓦斯的存在对变压器的正常运行和设备寿命造成了不利影响。
因此，进行瓦斯保护和日常维护非常重要。
瓦斯保护的原理是通过监测变压器油中的瓦斯浓度，及时发现异常情况并采取相应的措施防止故障的发生。
常见的瓦斯保护方法包括气相色谱法、红外法和电容式测气法等。
通过这些方法可以对变压器的瓦斯浓度进行实时监测，一旦发现异常情况，可以及时进行处理，确保变压器的安全运行。
二、瓦斯保护的具体措施1. 定期监测瓦斯浓度：通过使用瓦斯保护仪器，对变压器油中的瓦斯浓度进行定期监测。
对于高压变压器，应每半年进行一次监测；对于一般变压器，应每年进行一次监测。
监测的结果应及时记录，并与历史数据进行对比分析，以判断变压器是否存在故障风险。
2. 健康值评估：根据变压器的健康值评估模型，及时对监测到的瓦斯浓度进行评估，判断变压器的健康状况。
同时，结合变压器的运行情况和维护记录，制定相应的维护计划，确保变压器的安全运行。
3. 及时解决故障：一旦监测到变压器油中瓦斯浓度超过设定值，就应及时排查故障原因，并采取相应的措施解决。
可能的故障原因包括油泄漏、绝缘破裂等，需要对变压器进行维修或更换设备。
4. 加强油的绝缘性能：定期对变压器进行油的检查和测试，确保油的绝缘性能良好。
同时，对油中的杂质和水分等进行清理和处理，提高变压器的绝缘能力。
5. 注重防护措施：在安装和维护变压器时，要注意防止外部因素对变压器的影响。
例如，要避免水分、灰尘和杂质等进入变压器内部，影响变压器的绝缘性能。
另外，要做好变压器的防雷保护和接地装置的维护工作，确保变压器的安全运行。
以上措施是瓦斯保护的一般性原则，具体的措施应根据变压器的型号、使用环境和运行情况等确定。
