电气技术中的文字符号和项目代号

CAD 经典教程——电气图基本知识内容提要:本章是电气制图的基础知识，重点讲述电气工程CAD制图规范、电气图形符号及画法使用命令、电气技术中的文字符号和项目代号等内容.通过本章学习，应达到如下基本要求。

①掌握电气工程CAD制图规范。

②掌握电气图形符号及画法使用命令，能在实际绘图中应用自如。

③掌握电气技术中的文字符号和项目代号。

13。

1电气工程CAD制图规范电气工程设计部门设计、绘制图样,施工单位按图样组织工程施工，所以图样必须有设计和施工等部门共同遵守的一定的格式和一些基本规定，本节扼要介绍国家标准GB/T18135—2000《电气工程CAD制图规则》中常用的有关规定。

13。

1.1图纸的幅面和格式1．图纸的幅面绘制图样时,图纸幅面尺寸应优先采用表13-1中规定的的基本幅面.表13-1 图纸的基本幅面及图框尺寸代号B×L a c e mm其中：a、c、e为留边宽度。

图纸幅面代号由“A”和相应的幅面号组成，即A0～A4。

基本幅面共有五种，其尺寸关系如图1—1所示。

幅面代号的几何含义，实际上就是对0号幅面的对开次数。

如A1中的“1",表示将全张纸（A0幅面）长边对折裁切一次所得的幅面；A4中的“4",表示将全张纸长边对折裁切四次所得的幅面，如图13—1所示。

必要时，允许沿基本幅面的短边成整数倍加长幅面，但加长量必须符合国家标准（GB/T14689—93）中的规定。

图13-1 基本幅面的尺寸关系图框线必须用粗实线绘制。

图框格式分为留有装订边和不留装订边两种，如图13—2和图13-3所示.两种格式图框的周边尺寸a、c、e见表13—1。

但应注意，同一产品的图样只能采用一种格式。

(a）横装(b）竖装图13-2 留有装订边图样的图框格式(a）横装（b）竖装图13-3 不留装订边图样的图框格式国家标准规定，工程图样中的尺寸以毫米为单位时,不需标注单位符号(或名称）。

如采用其他单位，则必须注明相应的单位符号。

常用电气元件代号
Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】
电气技术中的文字符号和项目代号一个电气系统或一种电气设备通常都是由各种基本件、部件、组件等组成，为了在电气图上或其他技术文件中表示这些基本件、部件、组件，除了采用各种图形符号外，还须标注一些文字符号和项目代号，以区别这些设备及线路的不同的功能、状态和特征等。

下面是整理的一些关于电气技术中的文字符号和项目代号的相关资料，供参考。

电气技术中的文字符号和项目代号知识
(2)双字母符号双字母符号是由表1-7 中的一个表示种类的单字母符号与另一个字母组成，其组合形式为：单字母符号在前、另一个字母在后。

双字母符号可以较详细和更具体地表达电气设备、装置和元器件的名称。

双字母符号中的另一个字母通常选用该类设备、装置和元器件的英文名词的首位字母，或常用缩略语，或约定俗成的习惯用字母。

例如，“G”为同步发电
2.辅助文字符号
辅助文字符号是用来表示电气设备、装置和元器件以及线路的功能、状态和特征的。

如“ACC”表示加速，“BRK”表示制动等。

辅助文字符号也可以放在表示种类的单字母符号后边组成双字母符号，例如“SP”表示压力传
3.文字符号的组合
文字符号的组合形式一般为：基本符号+辅助符号+数字序号。

例如，第一台电动机，其文字符号为M1;第一个接触器，其文字符号为KM1。

4.特殊用途文字符号
在电气图中，一些特殊用途的接线端子、导线等通常采用一些专用的文字符号。

例如，三相交流系统电源分别用“L1、L2、L3”表示，三相交流系统的设备分别用“U、V、W”表示。

?。

电气图纸最全知识点一、电气图定义：用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。

广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。

二、电气图分类：1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。

2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。

目的是便于详细理解作用原理、分析和计算电路特性。

3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。

4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。

5、功能表图：表示控制系统的作用和状态的一种图。

6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。

7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。

8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。

9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。

10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。

⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。

（结构单元指在各种情况下可独立运行的组件或某种组合体）⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。

（线缆接线图或接线表）⑶端子接线图或端子接线表：表示成套装置或设备的端子，以及接在端子上的外部接线（必要时包括内部接线）的一种接线图或接线表。

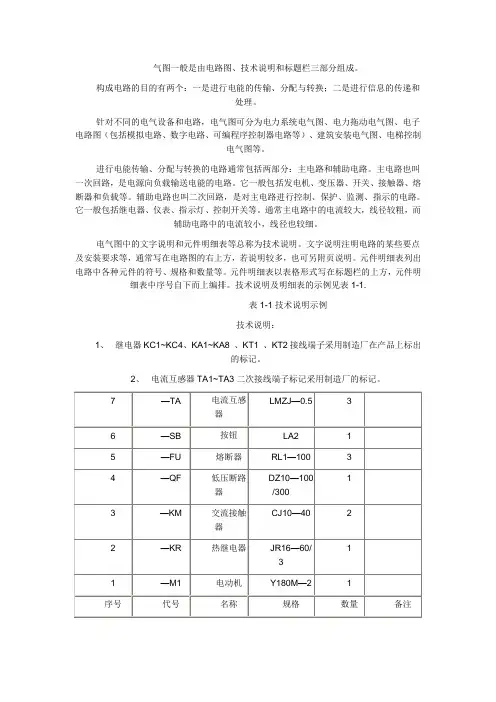

气图一般是由电路图、技术说明和标题栏三部分组成。

构成电路的目的有两个：一是进行电能的传输、分配与转换；二是进行信息的传递和处理。

针对不同的电气设备和电路，电气图可分为电力系统电气图、电力拖动电气图、电子电路图（包括模拟电路、数字电路、可编程序控制器电路等）、建筑安装电气图、电梯控制电气图等。

进行电能传输、分配与转换的电路通常包括两部分：主电路和辅助电路。

主电路也叫一次回路，是电源向负载输送电能的电路。

它一般包括发电机、变压器、开关、接触器、熔断器和负载等。

辅助电路也叫二次回路，是对主电路进行控制、保护、监测、指示的电路。

它一般包括继电器、仪表、指示灯、控制开关等。

通常主电路中的电流较大，线径较粗，而辅助电路中的电流较小，线径也较细。

电气图中的文字说明和元件明细表等总称为技术说明。

文字说明注明电路的某些要点及安装要求等，通常写在电路图的右上方，若说明较多，也可另附页说明。

元件明细表列出电路中各种元件的符号、规格和数量等。

元件明细表以表格形式写在标题栏的上方，元件明细表中序号自下而上编排。

技术说明及明细表的示例见表1-1.表1-1技术说明示例技术说明：1、继电器KC1~KC4、KA1~KA8 、KT1 、KT2接线端子采用制造厂在产品上标出的标记。

2、电流互感器TA1~TA3二次接线端子标记采用制造厂的标记。

注：本表所列元件名称、规格、数量只是用来说明“技术说明”中应包含的项目及内容，并不代表某一具体电路所用的元器件。

标题栏画在电路图的右下角，其中注明工程名称、图名、图号，还有设计人、制图人，审核人、批准人的签名和日期等。

标题栏是电路图的重要技术档案，栏目中的签名者对图中的技术内容各户其责。

标题栏示例见表1-2.表1-2 标题栏示例图面（也称图纸）通常由纸边边界线、图框线、标题栏、会签栏组成，格式如图1-2所示。

其幅面代号及尺寸表1-3。

表1-3基本幅面代号及尺寸(单位：mm）会签栏标题栏周边图框线纸边界线（b）图纸幅面简称图幅，指由边框线所围成的图面。

开关设备用电气图形符号和文字符号1范围本标准规定了开关设备用电气图形符号和相应的文字符号。

本标准适用于高、低压开关设备电气图的绘制。

2 规范性引用文件GB 4026 电器接线端子的识别和用字母数字符号标志接线端子的通则GB 4728 电气图用图形符号GB 5465 电气设备用图形符号GB 7159 电气技术中的文字符号制订通则3 术语3.1 图形符号通常用于图样或其他文件以表示一个设备或概念的图形、标记或字符。

3.2符号要素一种具有确定意义的简单图形，必须同其他图形组合以构成一个设备或概念的完整符号。

3.3 一般符号用以表示一类产品和此类产品特征的一种通常很简单的符号。

3.4 限定符号用以提供附加信息的一种加在其他符号上的符号。

注：限定符号通常不能单独使用，但一般符号有时也可用作限定符号，如开关的一般符号作为限定符号加到熔断器符号上即构成具有独立报警电路的熔断器。

3.5 方框符号用以表示元件、设备等的组合及其功能，既不给出元件、设备的细节也不考虑所有连接的一种简单的图形符号。

注：方框符号通常用在使用单线表示法的图中，也可用在表示全部输入和输出接线的图中。

3.6 项目在图上通常用一个图形符号表示的基本件、部件、组件、功能单元、设备、系统等。

如电阻器、继电器、发电机、放大器、电源装置、开关设备等，都可称为项目。

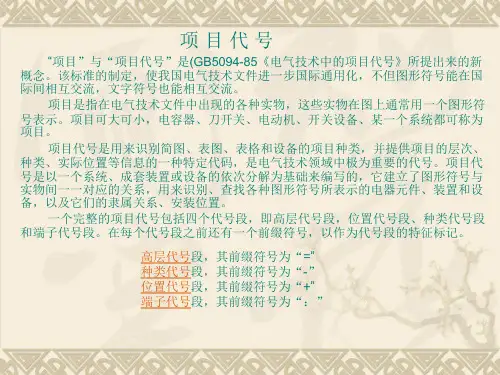

3.7 项目代号用以识别图、图表、表格中和设备上的项目种类，并提供项目的层次关系、实际位置等信息的一种特定的代码。

4 基本要求4.1 图形符号的绘制4.1.1本标准中的图形符号均按便于理解的尺寸绘出，并尽量使符号互相之间的比例适当。

布置图形符号时，应使连接线之间的距离是模数（2.5 mm）的倍数，通常不小于5 mm。

4.1.2本标准中的图形符号可根据需要缩小或放大，当一个图形符号用以限定另一个图形符号时，该符号常常缩小绘制。

符号缩小或放大时，各符号相互间及符号本身的比例应保持不变。

4.1.3本标准示出的图形符号方位不是强制的。

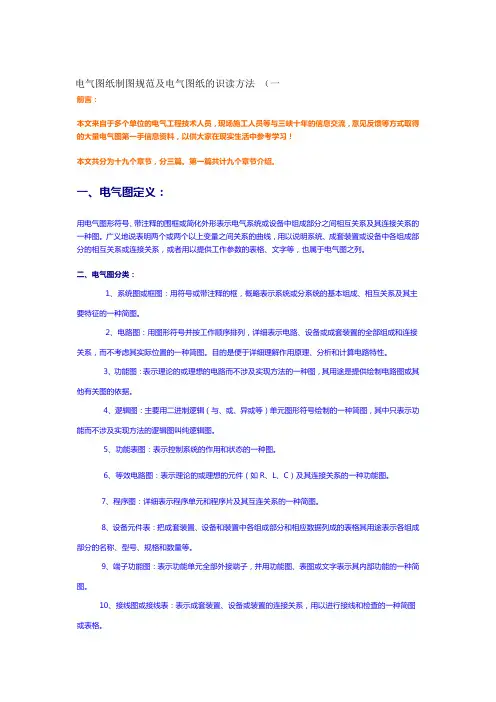

电气图纸制图规范及电气图纸的识读方法（一前言：本文来自于多个单位的电气工程技术人员，现场施工人员等与三峡十年的信息交流，意见反馈等方式取得的大量电气图第一手信息资料，以供大家在现实生活中参考学习！本文共分为十九个章节，分三篇。

第一篇共计九个章节介绍。

一、电气图定义：用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。

广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。

二、电气图分类：1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。

2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。

目的是便于详细理解作用原理、分析和计算电路特性。

3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。

4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。

5、功能表图：表示控制系统的作用和状态的一种图。

6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。

7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。

8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。

9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。

10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。

⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。

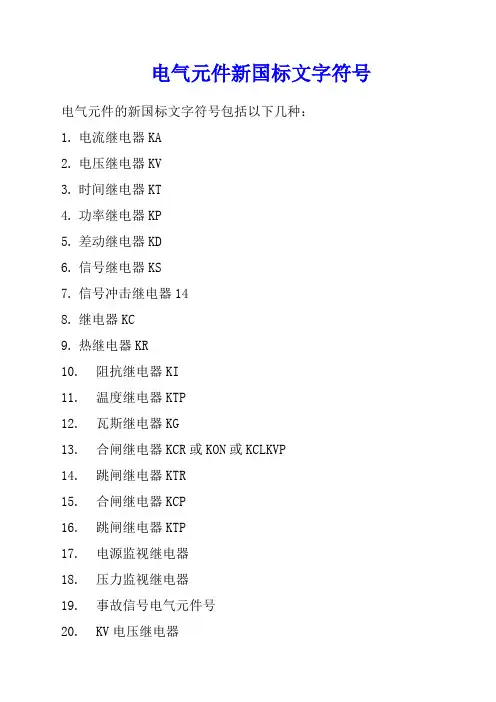

电气元件新国标文字符号电气元件的新国标文字符号包括以下几种：
1.电流继电器KA
2.电压继电器KV
3.时间继电器KT
4.功率继电器KP
5.差动继电器KD
6.信号继电器KS
7.信号冲击继电器14
8.继电器KC
9.热继电器KR
10.阻抗继电器KI
11.温度继电器KTP
12.瓦斯继电器KG
13.合闸继电器KCR或KON或KCLKVP
14.跳闸继电器KTR
15.合闸继电器KCP
16.跳闸继电器KTP
17.电源监视继电器
18.压力监视继电器
19.事故信号电气元件号
20.KV电压继电器
21.KA电流继电器
22.KP功率继电器
23.KR热继电器
24.KI阻抗继电器
25.KTP温度继电器
26.KAZ零序电流继电器
27.KVP正序电压继电器
28.KVN负序电压继电器
29.KVZ零序电压继电器
30.KCR合闸继电器
31.KTR跳闸继电器
32.KPE复归继电器
33.KLA闭锁继电器
34.KAC加速继电器
35.KPE同期检查继电器。

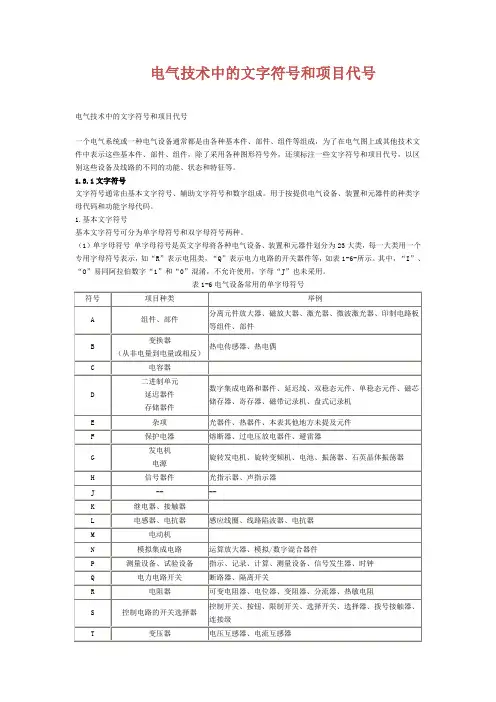

电气技术中的文字符号和项目代号电气技术中的文字符号和项目代号一个电气系统或一种电气设备通常都是由各种基本件、部件、组件等组成，为了在电气图上或其他技术文件中表示这些基本件、部件、组件，除了采用各种图形符号外，还须标注一些文字符号和项目代号，以区别这些设备及线路的不同的功能、状态和特征等。

1.3.1文字符号文字符号通常由基本文字符号、辅助文字符号和数字组成。

用于按提供电气设备、装置和元器件的种类字母代码和功能字母代码。

1.基本文字符号基本文字符号可分为单字母符号和双字母符号两种。

（1）单字母符号单字母符号是英文字母将各种电气设备、装置和元器件划分为23大类，每一大类用一个专用字母符号表示，如“R”表示电阻类，“Q”表示电力电路的开关器件等，如表1-6-所示。

其中，“I”、“O”易同阿拉伯数字“1”和“0”混淆，不允许使用，字母“J”也未采用。

表1-6电气设备常用的单字母符号（2）双字母符号双字母符号是由表1-7 中的一个表示种类的单字母符号与另一个字母组成，其组合形式为：单字母符号在前、另一个字母在后。

双字母符号可以较详细和更具体地表达电气设备、装置和元器件的名称。

双字母符号中的另一个字母通常选用该类设备、装置和元器件的英文名词的首位字母，或常用缩略语，或约定俗成的习惯用字母。

例如，“G”为同步发电机的英文名，则同步发电机的双字母符号为“GS”。

电气图中常用的双字母符号如表1-7所示。

表13-7电气图中常用的双字母符号2.辅助文字符号辅助文字符号是用来表示电气设备、装置和元器件以及线路的功能、状态和特征的。

如“ACC”表示加速，“BRK”表示制动等。

辅助文字符号也可以放在表示种类的单字母符号后边组成双字母符号，例如“SP”表示压力传感器。

若辅助文字符号由两个以上字母组成时，为简化文字符号，只允许采用第一位字母进行组合，如“MS” 表示同步电动机。

辅助文字符号还可以单独使用，如“OFF”表示断开，“DC” 表示直流等。

1.15 电器的文字符号和图形符号1.15.1 电器的文字符号电器的文字符号目前执行国家标淮GB 5094—85电气技术中的项目代号和GB 7159—87电气技术中的文字符号制定通则;这两个标准都是根据IEC国际标准而制定的;在GB 7159—87电气技术中的文字符号制定通则中将所有的电气设备、装置和元件分成23个大类,每个大类用一个大写字母表示;文字符号分为基本文字符号和辅助文字符号;基本文字符号分为单字母符号和双字母符号两种;单字母符号应优先采用,每个单字母符号表示一个电器大类,如表1-4所示;如C表示电容器类,R表示电阻器类等;双字母符号由一个表示种类的单字母符号和另一个字母组成,第一个字母表示电器的大类,第二个字母表示对某电器大类的进一步划分;例如G表示电源大类,GB表示蓄电池,S表示控制电路开关,SB表示按钮,SP表示压力传感器继电器;文字符号用于标明电器的名称、功能、状态和特征;同一电器如果功能不同,其文字符号也不同,例如照明灯的文字符号为EL,信号灯的文字符号为HL;辅助文字符号表示电气设备、装置和元件的功能、状态和特征,由1～3位英文名称缩写的大写字母表示,例如辅助文字符号BWBackward的缩写表示向后,PPressure的缩写表示压力;辅助文字符号可以和单字母符号组合成双字母符号,例如单字母符号K表示继电器接触器大类和辅助文字符号AC交流组合成双字母符号KA,表示交流继电器；单字母符号M表示电动机大类和辅助文字符号SYN同步组合成双字母符号MS,表示同步电动机;辅助文字符号可以单独使用,例如图1-29中的RD表示信号灯为红色;1.15.2 电器的图形符号电器的图形符号目前执行国家标准GB 4728—85电气图用图形符号,也是根据IEC国际标准制定的;该标准给出了大量的常用电器图形符号,表示产品特征;通常用比较简单的电器作为一般符号;对于一些组合电器,不必考虑其内部细节时可用方框符号表示,如表1-4中的整流器、逆变器、滤波器等;国家标准GB 4728—85的一个显著特点就是图形符号可以根据需要进行组合,在该标准中除了提供了大量的一般符号之外,还提供了大量的限定符号和符号要素,限定符号和符号要素不能单独使用,它相当于一般符号的配件;将某些限定符号或符号要素与一般符号进行组合就可组成各种电气图形符号,例如图1-8所示的断路器的图形符号就是由多种限定符号、符号要素和一般符号组合而成的,如图1-32所示;图1-32 断路器图形符号的组成表1-4 常用电器分类及图形符号、文字符号举例ＦＶHAHA优选形一蜂鸣器续表续表续表常用低压电器符号一、F ：保护类器件1、FU ：熔断器二、 Q ：开关器件1、 QS ：刀开关2、 QF ：断路器三、 K ：接触器、继电器一、KM ：接触器二、继电器1、电磁继电器1、KA ：中间继电器2、KI：过电流继电器3、KV：电压继电器2、KT：时间继电器3、FR：热过载继电器四、T：变压器1、TA：互感器2、TC：电力变压器3、自耦变压器五、S：控制回路中的开关器件1、SA：转换开关2、SB：按钮3、扭子开关4、SQ：行程开关5、SP：压力开关6、ST：温度开关7、SL：液位开关六、H：指示器件1、HA：蜂鸣器2、HL：指示灯●EL：信号灯,图形符号与HL相同;七、R：电阻器1、RP电位器▲X：端子▲M：三相鼠笼式异步电动机DT：电磁阀。

一、基本文字符号符号描述符号描述符号描述C电容器EH发热器件EL照明电EV空气调节器FA带瞬时动作的限流保护器件FR带延时动作的限流保护器件FS 带瞬时、延时动作的限流保护器件FU熔断器FV限压保护器件GS同步发电机GA异步发电机GB 蓄电池HA报警器HL指示灯KA过流继电器KM接触器KR热继电器KT延时继电器L电感器M电动机MS同步电动机MT力矩电动机PA电流表PJ电度表PS记录仪表PV 电压表QF 断路器QM电动机保护开关QS隔离开关TA电流互感器TC电源互感器TV电压互感器XB连接片XJ测试插孔XP插头XS插座XT端子排YA 电磁铁YM电动阀YV电磁阀二、辅助文字符号符号描述符号描述符号描述A电流、模拟AC交流AUT 自动ACC加速ADD附加ADJ可调AUX辅助ASY异步BRK制动BK黑BL蓝BW向后C控制CW顺时针CCW逆时针D延时、数字DC直流DEC减E接地EM紧急F快速FB反馈FW向前GN绿H高IN输入INC增IND感应L低、限制LA闭锁M主、中间线MAN手动N中性线OFF断开ON闭合+OUT输出保护接地与中性P压力、保护PE保护接地PEN共用PU不接地保护R记录、反RD红RST复位RES备用RUN运行S信号ST启动SET置位、定位SAT饱和STE步进STP停止SYN同步T温度、时间TE无干扰接地V速度、电压、真空WH白YE黄识读电气图，应弄清识图的基本要求，掌握好识图步骤，才能提高识图的水平，加快分析电路的速度。

在初步掌握电气图的基本知识，熟悉电气图中常用的图形符号，文字符号、项目代号和回路标号，以及电气图的基本构成、分类、主要特点的基础上，接着讲述电气图的基本要求和基本步骤，为以后识读、绘制各类电气图提供总体思路和引导。

一、识图的基本要求1、从简单到复杂，循序渐进地识图初学识图要本着从易到难，从简单到复杂的原则识图。

一般来讲，照明电路比电气控制电路简单，单项控制电路比系列控制电路简单。

1。

适用范围本标准规定的文字符号适用于电气技术领域技术文件的编制，也可表示在电气设备、装置和元器件上或其近旁，以标明电气设备、装置和元器件的名称、功能、状态和特征.本标准不适用于电气产品的型号编制与命名.2. 目的2。

1 为项目代号提供电气设备、装置和元器件种类字母代码和功能字母代码.2。

2 作为限定符号与一般图形符号组合使用,以派生新的图形符号。

2。

3 除2.1、2.2外，在技术文件或电气设备中表示电气设备及线路的功能、状态和特征。

3. 文字符号的组成文字答号分为基本文字符号(单字母或双字母)和辅助文字符号。

3.1 基本文字符号3.1。

1 单字母符号是按拉丁字母将各种电气设备、装置和元器件划分为23大类,每大类用一个专用单字母符号表示。

如“C”表示电容器类，“R”表示电阻器类等，见表1.单字母符号应优先采用。

表1举例栏中列出的内容有限，各专业可按分类补充所需的电气设备、装置和元器件.表1列出的单字母符号与GB 5094-85《电气技术中的项目代号》中表1“项目种类的字母代码表"的规定相一致。

3.1.2 双字母符号是由一个表示种类的单字母符号与另一字母组成，其组合型式应以单字母符号在前、另一字母的后在次序列出。

如“GB”表示蓄电池，“G”为电源的单字母符号。

只有当用单字母符号不能满足要求、需要将大类进一步划分时，才采用双字母符号，以便较详细和更具体地表述电气设备、装置和元器件。

如“F”表示保护器件类,而“FU"表示熔断器，“FR”表示具有延时动作的限流保护器件等。

本标准规定的双字母符号的第一位字母只允许按表一中单字母所表示的种类使用.各专业可以补充本标准未列出的双字母符号。

3。

2 辅助文字符号是用以表示电气设备、装置和元器件以及线路的功能、状态和特征的。

如“SYN”表示同步，“L"表示限制，“RD”表示红色等。

辅助文字符号也可放在表示种类的单字母符号后边组成双字母符号，如“SP”表示压力传感器，“YB”表示电磁制动器。

电气技术中的文字符号和项目代号一个电气系统或一种电气设备通常都是由各种基本件、部件、组件等组成，为了在电气图上或其他技术文件中表示这些基本件、部件、组件，除了采用各种图形符号外，还须标注一些文字符号和项目代号，以区别这些设备及线路的不同的功能、状态和特征等。

1.3.1文字符号文字符号通常由基本文字符号、辅助文字符号和数字组成。

用于按提供电气设备、装置和元器件的种类字母代码和功能字母代码。

1.基本文字符号基本文字符号可分为单字母符号和双字母符号两种。

（1）单字母符号单字母符号是英文字母将各种电气设备、装置和元器件划分为23大类，每一大类用一个专用字母符号表示，如“R'表示电阻类，“Q' 表示电力电路的开关器件等，如表1-6-所示。

其中，“1”、“0‘易同阿拉伯数字“1”和“0”混淆，不允许使用，字母“ J”也未采用。

表1-6电气设备常用的单字母符号(2)双字母符号双字母符号是由表1-7中的一个表示种类的单字母符号与另一个字母组成，其组合形式为：单字母符号在前、另一个字母在后。

双字母符号可以较详细和更具体地表达电气设备、装置和元器件的名称。

双字母符号中的另一个字母通常选用该类设备、装置和元器件的英文名词的首位字母，或常用缩略语，或约定俗成的习惯用字母。

例如，“ G为同步发电机的英文名，则同步发电机的双字母符号为“ GS 。

电气图中常用的双字母符号如表1-7所示。

表13-7电气图中常用的双字母符号2.辅助文字符号辅助文字符号是用来表示电气设备、装置和元器件以及线路的功能、状态和特征的。

如“ACC表示加速，“BRK表示制动等。

辅助文字符号也可以放在表示种类的单字母符号后边组成双字母符号，例如“SP表示压力传感器。

若辅助文字符号由两个以上字母组成时，为简化文字符号，只允许采用第一位字母进行组合，如“MS 表示同步电动机。

辅助文字符号还可以单独使用，如“OFF表示断开，“DC 表示直流等。

辅助文字符号一般不能超过三位字母。

电气图纸制图规范及电气图纸的识读方法（一）前言：本文来自于多个单位的电气工程技术人员，现场施工人员等与三峡十年的信息交流，意见反馈等方式取得的大量电气图第一手信息资料，以供大家在现实生活中参考学习！本文共分为十九个章节，分三篇。

第一篇共计九个章节介绍。

一、电气图定义：用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。

广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装臵或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。

二、电气图分类：1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。

2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装臵的全部组成和连接关系，而不考虑其实际位臵的一种简图。

目的是便于详细理解作用原理、分析和计算电路特性。

3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。

4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。

5、功能表图：表示控制系统的作用和状态的一种图。

6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。

7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。

8、设备元件表：把成套装臵、设备和装臵中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。

9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。

10、接线图或接线表：表示成套装臵、设备或装臵的连接关系，用以进行接线和检查的一种简图或表格。

⑴单元接线图或单元接线表：表示成套装臵或设备中一个结构单元内的连接关系的一种接线图或接线表。
