轻钢龙骨吊顶规范
- 格式:doc
- 大小:39.50 KB
- 文档页数:9
轻钢龙骨吊顶国家规范轻钢龙骨吊顶是一种在建筑装饰中广泛应用的内装吊顶材料,它采用轻钢龙骨作为骨架,再加上石膏板或其他装饰板材进行封面,具有安装简单、造型多样、重量轻、防火、隔音等优点。
国家对轻钢龙骨吊顶的安装和施工有一些规范,下面将对这些规范进行详细介绍。
轻钢龙骨吊顶的国家规范主要包括以下方面:1. 材料要求:轻钢龙骨吊顶的龙骨材料要符合国家标准,具有一定的抗弯强度和刚度,焊接牢固,表面无明显的缺陷。
石膏板或其他封面材料也要符合国家标准,保证质量和安全性能。
2. 安装步骤:轻钢龙骨吊顶的安装应按照规范的步骤进行,首先要进行精确的测量和布置,确定龙骨安装位置和间距。
然后根据需要进行焊接或螺栓连接,确保吊顶的稳固性。
最后安装石膏板或其他封面材料,注意封面板的接缝处理和安装要求。
3. 安装要求:安装轻钢龙骨吊顶时,要检查龙骨的成品尺寸和质量,保证质量合格。
吊顶骨架的安装要按照设计要求和图纸进行,严格控制间距和固定位置。
焊接或螺栓连接时要规范操作,确保连接牢固。
4. 防护措施:在安装轻钢龙骨吊顶的过程中,要采取相应的防护措施,如佩戴安全帽、手套和安全鞋,确保安装过程中的人身安全。
对于较高的吊顶,要设置临时护栏和防滑措施,以防摔倒和滑倒事故的发生。
5. 检验方法:安装完成后,要对轻钢龙骨吊顶进行检验和验收。
检验要求包括吊顶的水平度、垂直度、面板的尺寸、接缝和表面质量等。
验收合格后,方可进行后续的装饰和使用。
轻钢龙骨吊顶国家规范的制定,旨在保证轻钢龙骨吊顶的安全性能和装饰效果,避免因施工不规范而引发的质量问题和安全事故。
建筑装饰企业和施工人员在进行轻钢龙骨吊顶的安装和施工时,应严格按照规范要求进行操作,保证施工质量和施工安全,为用户提供优质的吊顶产品。
轻钢龙骨石膏板吊顶验收规范篇一:轻钢龙骨石膏板吊顶施工工艺及验收标准轻钢龙骨石膏板吊顶施工工艺及验收标准1. 施工准备:1.1材料:1.1.1 主材:按荷载分上人和不上人主龙骨,应按设计要求选材,其规格包括主龙骨:轻型U38、中型U50、重型U60,付龙骨U50,纸面石膏板0X9。
1.1.2 付材:主龙骨吊件、付龙骨吊挂、主龙骨连接件、付龙骨连接件、支托连接件。
1.1.3 辅材:吊筋( 6、 8)、角铁吊件、膨胀栓、螺母、高强自攻丝、防锈漆,机油、焊条。
1.2机具:电锤、手枪钻、金属切割机、砂轮机、电焊机、气泵、风批、拉铆枪、气带、激光自动安平标线仪、施工线、墨斗、盒尺、手锤、錾子、扫帚、套丝、板牙。
1.3施工条件:1.3.1 顶棚内空调、消防、通信等各种设备安装完毕并调试验收,无漏雨痕迹。
1.3.2 各种材料及工具齐备:1.3.3 墙顶需找补的槽、孔、洞等湿作业完成。
1.3.4 大面积施工前,应做样板间,对起拱、预留检修口等构造处理及固定方法,经认可后,方可进行大面积施工。
2. 操作工艺:2.1施工顺序:清理现场——弹线定位——吊杆安装——龙骨安装——石膏板安装。
2.2工艺要求:2.2.1 清理现场:将施工现场墙、地面、灰尘、垃圾清理干净。
2.2.2 弹线定位:根据设计及现场要求、确定50cm水平线,用尺量至顶面设计标高线,在四周墙面弹顶面水平线(水平线应以付龙骨底面为准),然后画出龙骨位置线和吊点(杆)布置线。
2.2.3 吊杆安装:(转载于: 小龙文档网:轻钢龙骨石膏板吊顶验收规范)a.角铁吊件及吊筋加工:角铁吊件采用L30*30角铁加工,在角铁面上划出中心线,对应打出一排 10或 8的孔、孔距45mm左右,再将角铁分段切割下来。
不上人吊件可用小角铁制作,吊点应在屋面板下均匀分布(施工前应对现场进行检查,布点应避开顶面空调风筒及各种管道,若避不开时可采取角铁补充吊点),大面积或上人吊顶吊点间距为≤1000mm,一般吊顶的吊点间距为≤1200mm,用电锤在顶上打孔,放置膨胀栓拧紧固定于顶面上。
轻钢龙骨吊顶施工规范轻钢龙骨吊顶施工规范轻钢龙骨吊顶是一种常见的室内装饰材料,它具有安装简便、结构稳定、经济实用等特点。
为了确保轻钢龙骨吊顶的施工质量,以下是一些施工规范,其中包括准备工作、安装步骤和注意事项。
1. 准备工作:- 准备好所有需要使用的工具和材料,包括:轻钢龙骨、吊杆、吊装钩、吊装线、扣板、吊顶板等。
- 对施工区域进行清理,确保地面平整干净。
- 确定吊顶施工高度,根据需要调整吊杆的长度。
- 确定吊顶的位置和大小,计算需要使用的吊顶板的数量。
- 对轻钢龙骨进行检查,确保其无裂缝、损坏或锈蚀。
2. 安装步骤:- 使用吊装线标示出龙骨的安装位置,确保吊顶的平整度和水平度。
- 在吊杆上安装固定扣板,固定扣板的间距通常为600mm到800mm。
- 将吊杆插入吊装钩,并固定好。
- 将龙骨放入吊顶扣板中,确保其与吊杆垂直平行。
- 通过调节吊杆的长度来调整龙骨的高度,确保吊顶的平整度。
- 将吊顶板放置在龙骨上,并使用螺丝固定好。
3. 注意事项:- 施工前需确保所有的工具和材料都已经准备齐全,避免中途中断施工。
- 在施工过程中,要随时检查吊顶的平整度和水平度,及时调整和纠正。
- 轻钢龙骨的安装间距一般为600mm到800mm,根据实际情况进行调整。
- 施工人员需戴好安全帽,使用合适的防护装备,确保工作安全。
- 完成施工后,及时清理施工区域,保持整洁。
综上所述,轻钢龙骨吊顶的施工规范包括准备工作、安装步骤和注意事项。
按照这些规范进行施工,能够确保吊顶的安装质量和稳定性,提高使用寿命。
在实际施工中,需要根据具体情况灵活调整,并严格进行质量检查,以确保吊顶的施工质量。

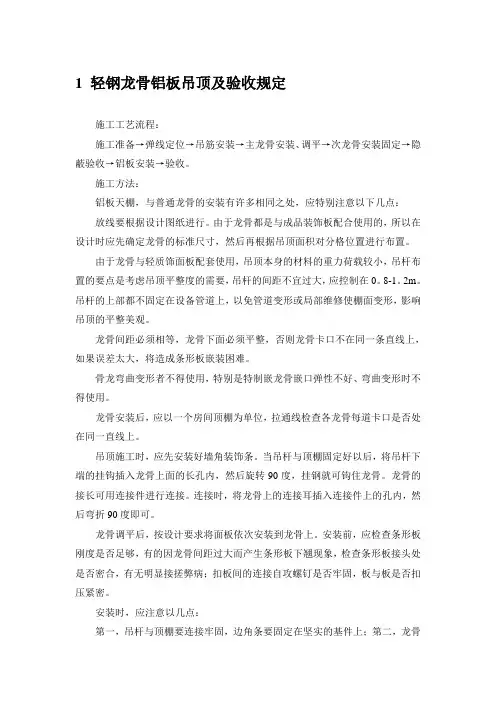

1 轻钢龙骨铝板吊顶及验收规定施工工艺流程:施工准备→弹线定位→吊筋安装→主龙骨安装、调平→次龙骨安装固定→隐蔽验收→铝板安装→验收。
施工方法:铝板天棚,与普通龙骨的安装有许多相同之处,应特别注意以下几点:放线要根据设计图纸进行。
由于龙骨都是与成品装饰板配合使用的,所以在设计时应先确定龙骨的标准尺寸,然后再根据吊顶面积对分格位置进行布置。
由于龙骨与轻质饰面板配套使用,吊顶本身的材料的重力荷载较小,吊杆布置的要点是考虑吊顶平整度的需要,吊杆的间距不宜过大,应控制在0。
8-1。
2m。
吊杆的上部都不固定在设备管道上,以免管道变形或局部维修使棚面变形,影响吊顶的平整美观。
龙骨间距必须相等,龙骨下面必须平整,否则龙骨卡口不在同一条直线上,如果误差太大,将造成条形板嵌装困难。
骨龙弯曲变形者不得使用,特别是特制嵌龙骨嵌口弹性不好、弯曲变形时不得使用。
龙骨安装后,应以一个房间顶棚为单位,拉通线检查各龙骨每道卡口是否处在同一直线上。
吊顶施工时,应先安装好墙角装饰条。
当吊杆与顶棚固定好以后,将吊杆下端的挂钩插入龙骨上面的长孔内,然后旋转90度,挂钢就可钩住龙骨。
龙骨的接长可用连接件进行连接。
连接时,将龙骨上的连接耳插入连接件上的孔内,然后弯折90度即可。
龙骨调平后,按设计要求将面板依次安装到龙骨上。
安装前,应检查条形板刚度是否足够,有的因龙骨间距过大而产生条形板下翘现象,检查条形板接头处是否密合,有无明显接搓弊病;扣板间的连接自攻螺钉是否牢固,板与板是否扣压紧密。
安装时,应注意以几点:第一,吊杆与顶棚要连接牢固,边角条要固定在坚实的基件上;第二,龙骨要调平,对于这种空间很大的吊顶,龙骨间要加固牵挂件,以增加吊顶的强度;第三,龙骨与墙间距离不能超过300mm,吊挂件距主龙骨端部距离不能超过300mm,龙骨间距不宜超过1500mm。
吊顶系统:可使用吊杆或吊槽等做吊挂材料,由于吊顶面积大,杆应作加密处理。
吊顶安装完毕后不得随意剔凿,如果需要安装设备,应用电动开孔设备进行开孔。
轻钢龙骨安装规范轻钢龙骨是一种用于吊顶、隔墙等室内装修的新型建材,具有安装简便、轻巧、强度高等特点。
为了确保轻钢龙骨安装的质量和效果,下面就轻钢龙骨安装的规范进行详细介绍。
一、轻钢龙骨的材质和规格选择:轻钢龙骨主要由镀锌钢板制成,通常有主骨和副骨两种类型,规格一般是38*12*0.6mm或50*15*0.7mm。
根据需要可以选择不同规格的轻钢龙骨。
二、轻钢龙骨的安装工具和材料准备:安装轻钢龙骨需要准备的工具主要有:尺子、刀具、螺丝刀、拉线、墨线、水平仪等。
材料方面需要准备轻钢龙骨、吊线、螺丝等。
三、轻钢龙骨的安装步骤:1.确定吊顶或隔墙的设计要求和尺寸,并将室内空间清理干净,确保施工区域整洁。
2.根据设计要求,使用拉线和墨线进行线路布置,确定轻钢龙骨的安装位置和间距,并标出定位点。
3.根据标定的定位点,安装主骨。
首先确定好一侧的主骨位置,然后再安装另一侧,确保主骨与墙体垂直,并保持平整。
4.安装主骨时,可以使用螺丝将主骨固定在墙体上,每根主骨两端至少用两颗螺丝进行固定。
固定时要注意力度,太紧可能会导致轻钢龙骨弯曲变形。
5.安装好主骨后,根据需要进行副骨的安装。
副骨一般与主骨的间距为600mm,根据需要可以增加或减少间距。
6.安装轻钢龙骨时,要使用尺子、水平仪等工具保持其水平。
同时要注意轻钢龙骨的连接处是否牢固,两根龙骨连接处一般要有一定的重叠,超过100mm以上。
7.安装好轻钢龙骨后,检查整个安装效果,确认是否符合设计要求,确保安装质量。
四、轻钢龙骨安装的注意事项:1.在安装轻钢龙骨时,要注意保护好自身安全,避免受到伤害。
安装过程中要注意使用工具的安全,并且要注意控制好力度,避免对轻钢龙骨造成损坏。
2.在安装过程中要注意轻钢龙骨的整齐和水平度,尽量避免出现歪斜或不平整的现象。
可以使用尺子、水平仪等工具进行调整和确认。
3.在安装主骨时,要确保其与墙体垂直,并保持主骨的平直。
螺丝的选择要合适,太长会影响轻钢龙骨的固定效果,太短可能不能牢固固定。
吊顶规范要求轻钢龙骨吊顶规范要求吊顶是室内装饰的重要部分,它不仅能够美化室内空间,还能起到保温、隔音、防火等功能。
轻钢龙骨吊顶是目前应用较为广泛的一种吊顶形式,其使用方便、施工简单、造价低廉,已成为建筑装饰行业中的主流产品之一、为了确保轻钢龙骨吊顶的质量和安全性,有以下的规范要求。
1.材料要求:轻钢龙骨吊顶的主要材料是轻钢龙骨、钢悬挂件、螺丝以及板材等。
这些材料必须符合国家相关标准,如钢材要符合GB/T700-2024《碳素结构钢》等。
3.安装要求:轻钢龙骨吊顶的安装需要根据实际情况制定详细的施工方案,确保安装质量。
安装时要求轻钢龙骨与墙、柱等建筑结构的连接要可靠,使用膨胀螺钉或其他可靠的连接件。
吊顶板材要严密贴合,杜绝板材之间的开裂、变形等现象。
4.尺寸要求:轻钢龙骨吊顶的尺寸应符合设计要求,并严格按照实际尺寸进行切割和安装。
吊顶板材的尺寸要准确、一致,不得出现拼接过多、拼接不平整等问题。
5.环境要求:轻钢龙骨吊顶的环境要求有防火、防潮、防腐蚀等。
轻钢龙骨一般要求防锈处理,如镀锌、喷涂等,以提高其抗腐蚀性能。
吊顶板材一般采用防火板材或者防火涂料进行处理,以提高吊顶的防火性能。
6.施工要求:轻钢龙骨吊顶的施工应由经验丰富、技术熟练的施工人员进行,严格按照设计图纸和规范要求进行施工。
施工过程中要注意保护已完工的部分,防止损坏或弄脏。
施工完工后要进行验收,检查吊顶的质量和安全性,清理施工现场,确保吊顶装饰的整体美观度。
总之,轻钢龙骨吊顶是一种经济、实用的吊顶形式,但仍需要按照相关规范要求进行设计和施工。
只有严格按照规范进行吊顶的选择、安装、施工等环节,才能确保吊顶的质量和安全性,为室内空间提供一个美观、舒适和安全的环境。
第一节轻钢龙骨石膏板吊顶技术标准保证项目:(1)轻钢骨架和罩面板的材质。
品种、式样、规格应符合设计要求。
(2)轻钢骨架安装,吊杆、主、次龙骨必须位置正确,连接牢固,无松动。
(3)罩面板应无脱层、翘曲、折裂、缺楞、掉角等缺陷;安装必须牢固。
基本项目:(1)轻钢骨架整面应顺直,无弯曲、无变形;吊挂件、连接件应符合产品组合的要求。
(2)罩面板表面手整、洁净,颜色一致;无污染、反锈等缺陷。
(3)罩面板接缝形式应符合设计要求,拉缝和压条宽窄一致,平直、整齐,接缝应严密。
第二节喷涂、滚涂、技术标准保证项目:材料的品种、质量必须符合设计要求;各抹灰层之间及抹灰层与基体之间必须粘结牢固,无脱层、空鼓和裂缝等缺陷。
基本项目:(1)喷涂、滚涂、表面颜色一致,花纹、色点大小均匀,不显接槎,无漏涂、透底和流坠。
(2)分格条(缝)的宽度和深度均匀一致,条(缝)平整光滑,楞角整齐,横平竖直、通顺。
(3)流水坡向正确,滴水线顺直,滴水槽深度、宽度均不小于10mm,整齐一致。
第三节裱糊工程技术标准保证项目:(1)面层材料和辅助材料的品种、级别、性能、规格、花色必须符合设计、产品技术标准与现行施工验收规范的要求,并符合建筑内装修设计防火有关规定。
检验方法:检查产品证书和现场材料验收记录。
(2)壁纸墙布必须粘结牢固,无空鼓、翘边、皱折等缺陷。
检验方法:观察检查。
基本项目:(1)面平整,无波纹起伏。
壁纸、墙布与挂镜线、贴脸板和踢脚板紧接,无缝隙;色泽一致,无斑污,正斜视无胶痕,无明显压痕。
检验方法:观察检查。
(2)各幅拼接应横平竖直,图案端正,拼缝处图案花纹吻合,距墙1m处正视不显拼缝,阴角处搭接顺光,阳角无接缝,角度方正,边缘整齐无毛边。
检验方法:观察检查。
(3)裱糊与挂镜线、贴脸板、踢脚板、电气槽盒等交接处应交接严密,无缝隙,无漏贴和补贴,不糊盖需拆卸的活动件,活动件四周及挂镜线、贴脸板、踢脚板等处边缘切割整齐、顺直,无毛边。
检验方法:观察检查。
轻钢龙骨吊顶规范(1)弹线用水平仪在房间内每个墙(柱)角上抄出水平点,弹出水平线(水平线一般距地面500mm),用水准线量至吊顶设计高度加上一层板的厚度,用粉线沿墙(柱)弹出水准线,即为吊顶次龙骨的下皮线。
同时,按吊顶平面图在混凝土顶板弹出主龙骨的位置。
主龙骨应从吊顶中心向两边分,最大间距为1000mm,并标出吊杆的龙骨应从吊顶中心向两边分,最大间距为】000mm,并标出吊杆的固定点,吊杆的固定点间距为900一1000mm。
如遇到梁和管道固定点大于设计和规程要求,应增加吊杆的固定点。
(图片来自设计本@北岩设计)(2)固定吊挂杆件采用膨胀螺栓固定吊挂杆件。
用冲击电锤在顶板上打孔,安装膨胀螺栓,吊杆的一端同L30x30x3角码焊接(角码的孔径应根据吊杆和膨胀螺栓的直径确定),另一端与螺纹杆焊接,制作好的吊杆应作防锈处理。
不上人吊顶,吊杆长度小于1000mm时,可采用叻的吊筋;大于1000mm时,应采用娜的吊筋。
上人吊顶,吊杆长度小于1000mm时,可采用娜的吊筋;大于1000mm时,应采用叫的吊筋。
安装吊杆时还应注意:吊挂杆件应通直并有足够的承载力,当杆件需要接长时,必须搭接焊牢,焊缝要均匀饱满;吊顶灯具、风口及检修口等处应增设吊杆。
(图片来自设计本@北岩设计)(3)安装边龙骨边龙骨的安装应按设计要求弹线,沿墙(柱)上的水平龙骨线把L形镀锌轻钢条用自攻螺钉固定在预埋木砖上;如为混凝土墙(柱),可用射钉固定,射钉的间距应小于次龙骨间距。
(4)安装主龙骨主龙骨吊挂在吊杆上,应平行于房间长向安装,间距应为900一1000mm,安装时应起拱,起拱的高度为房间跨度的1/200一1/300。
主龙骨的悬臂段不应大于300mm,否则应增设吊杆。
主龙骨的接长应采取对接,相邻龙骨的对接接头要相互错开,主龙骨挂好后应基本调平。
注:跨度大于以上的吊顶,应在主龙骨上每隔1.5m加一道大龙骨,并垂直主龙骨焊接牢固;如有大的造型顶栅,造型部分应用角钢或方钢焊接成框架,并与楼板连接牢固。
一、工程概况轻钢龙骨吊顶工程是指采用轻钢龙骨作为骨架,配以石膏板等饰面板材,用于室内吊顶装饰的工程。
本规范适用于新建、改建、扩建工程中的轻钢龙骨吊顶施工。
二、施工准备1. 技术准备:熟悉施工图纸、设计要求、施工规范,明确施工工艺和质量标准。
2. 材料准备:根据设计要求,准备轻钢龙骨、石膏板、膨胀螺栓、吊杆、连接件等材料。
3. 工具准备:水平仪、钢卷尺、冲击电锤、电焊机、扳手、螺丝刀等施工工具。
三、施工工艺1. 弹线:使用水平仪在房间内每个墙(柱)角上抄出水平点,弹出水平线(水平线一般距地面500mm),用水准线量至吊顶设计高度加上一层板的厚度,用粉线沿墙(柱)弹出水准线,即为吊顶次龙骨的下皮线。
2. 固定吊挂杆件:采用膨胀螺栓固定吊挂杆件。
用冲击电锤在顶板上打孔,安装膨胀螺栓,吊杆的一端同L30x30x3角码焊接(角码的孔径应根据吊杆和膨胀螺栓的直径确定),另一端与螺纹杆焊接,制作好的吊杆应作防锈处理。
3. 安装主龙骨:主龙骨应从吊顶中心向两边分,最大间距为1000mm,并标出吊杆的固定点,吊杆的固定点间距为900~1000mm。
如遇到梁和管道固定点大于设计和规程要求,应增加吊杆的固定点。
4. 安装次龙骨:根据设计要求,安装次龙骨,次龙骨间距一般为400mm、600mm或1200mm。
5. 龙骨骨架全面校正:校正龙骨骨架,确保其水平、垂直、平整,符合设计要求。
6. 安装罩面板:将石膏板等饰面板材安装在龙骨骨架上,确保板面平整、接缝严密。
7. 安装压条:在罩面板边缘安装压条,确保饰面板固定牢固。
四、质量要求1. 龙骨骨架安装平整、垂直,间距符合设计要求。
2. 罩面板安装牢固,无松动、翘曲、裂缝等现象。
3. 接缝严密,无明显缝隙、错位、翘曲等现象。
4. 饰面板表面平整,无明显瑕疵。
5. 吊顶工程验收合格,符合设计要求。
五、安全文明施工1. 施工现场应设置安全警示标志,确保施工人员安全。
2. 施工过程中,应遵守操作规程,确保施工质量。

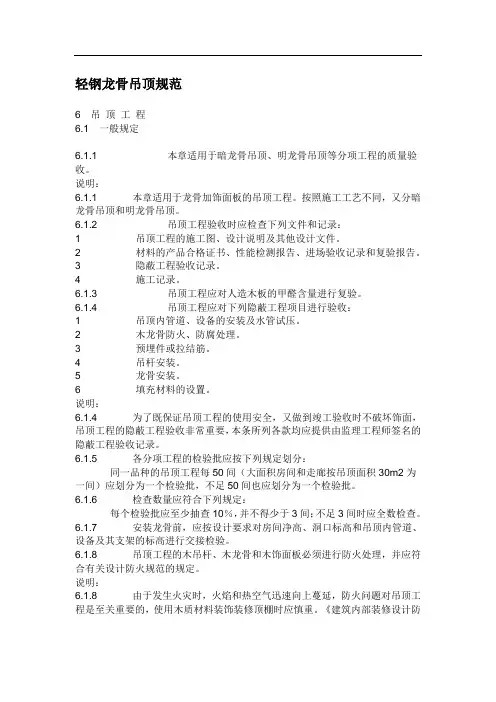

轻钢龙骨吊顶规范6 吊顶工程6.1 一般规定6.1.1 本章适用于暗龙骨吊顶、明龙骨吊顶等分项工程的质量验收。
说明:6.1.1 本章适用于龙骨加饰面板的吊顶工程。
按照施工工艺不同,又分暗龙骨吊顶和明龙骨吊顶。
6.1.2 吊顶工程验收时应检查下列文件和记录:1 吊顶工程的施工图、设计说明及其他设计文件。
2 材料的产品合格证书、性能检测报告、进场验收记录和复验报告。
3 隐蔽工程验收记录。
4 施工记录。
6.1.3 吊顶工程应对人造木板的甲醛含量进行复验。
6.1.4 吊顶工程应对下列隐蔽工程项目进行验收:1 吊顶内管道、设备的安装及水管试压。
2 木龙骨防火、防腐处理。
3 预埋件或拉结筋。
4 吊杆安装。
5 龙骨安装。
6 填充材料的设置。
说明:6.1.4 为了既保证吊顶工程的使用安全,又做到竣工验收时不破坏饰面,吊顶工程的隐蔽工程验收非常重要,本条所列各款均应提供由监理工程师签名的隐蔽工程验收记录。
6.1.5 各分项工程的检验批应按下列规定划分:同一品种的吊顶工程每50间(大面积房间和走廊按吊顶面积30m2为一间)应划分为一个检验批,不足50间也应划分为一个检验批。
6.1.6 检查数量应符合下列规定:每个检验批应至少抽查10%,并不得少于3间;不足3间时应全数检查。
6.1.7 安装龙骨前,应按设计要求对房间净高、洞口标高和吊顶内管道、设备及其支架的标高进行交接检验。
6.1.8 吊顶工程的木吊杆、木龙骨和木饰面板必须进行防火处理,并应符合有关设计防火规范的规定。
说明:6.1.8 由于发生火灾时,火焰和热空气迅速向上蔓延,防火问题对吊顶工程是至关重要的,使用木质材料装饰装修顶棚时应慎重。
《建筑内部装修设计防火规范》(GB50222—1995)规定顶棚装饰装修材料的燃烧性能必须达到A级或B1级,未经防火处理的木质材料的燃烧性能达不到这个要求。
6.1.9 吊顶工程中的预埋件、钢筋吊杆和型钢吊杆应进行防锈处理。
6.1.10 安装饰面板前应完成吊顶内管道和设备的调试及验收。
吊顶规范要求轻钢龙骨吊顶规范要求1.原材料要求:轻钢龙骨吊顶采用优质的轻钢材料,其机械性能、耐腐蚀性能和耐久性能必须符合相关国家标准的要求。
吊顶构架用料应遵循"以需求为导向,以性价比为出发点"的原则,确保吊顶的质量和稳定性。
2.设计要求:吊顶的设计必须根据实际需求,合理进行预留孔位和布置孔位,以便于安装电线、水管和其他管道。
此外,吊顶的布置要满足消防和安全要求,确保吊顶的强度和稳定性。
3.安装要求:3.1吊顶构架的安装应按照设计要求进行,不能有任何变形、脱落或松动。
吊顶构架的安装间距必须符合设计规定,并且吊顶材料的韧性和稳定性要得到严格控制。
3.2更改吊顶时,必须使用专用的连接件和工具进行拆除,确保吊顶的完整性和稳定性。
3.3 吊顶构架的安装要求平整牢固,水平仪的读数误差在±2mm/m以内。
吊顶的整体安装质量要满足建筑材料质检的相关要求。
3.4吊顶的施工过程中要注意保护面板的防火性能,避免在焊接、切割和安装过程中对面板进行损坏。
4.面板安装要求:4.1吊顶面板的安装要求严密,板材之间的连接必须紧密,不能出现间隙。
面板的安装不得影响吊顶的强度和稳定性。
4.2吊顶面板的密封要求严格,面板之间的缝隙应用专用胶封进行密封,确保吊顶的防水性能和保温性能。
4.3 吊顶面板的安装要遵循标高、放线的原则,确保面板的平整度和水平度,面板的倾斜度不得大于1.5mm/m。
4.4面板安装完毕后,应进行质量检测,确保吊顶的强度和稳定性。
5.工程验收及质量标准:5.1吊顶工程竣工后应进行验收,验收标准应符合相关国家标准的要求。
5.2吊顶工程的质量标准要符合相关国家标准的要求,吊顶的材质、施工工艺和外观质量都要符合相关规定。
5.3吊顶工程竣工后应进行档案整理工作,包括吊顶的设计图纸、施工记录和质量检测报告等,以备日后的使用和维护。
总结:轻钢龙骨吊顶的安装必须按照国家标准和相关规定进行,确保吊顶的质量和稳定性。
轻钢龙骨吊顶施工工艺标准(QB-CNCEC J030402-2004)1 适用范围本标准适用于工业与民用建筑中吊顶采用轻钢龙骨骨架安装罩面板的顶棚安装工程。
2 施工准备2.1 原材料、半成品要求2.1.1 龙骨:主龙骨是轻钢吊顶龙骨体系中的主要受力构件,整个吊顶的荷载通过主龙骨传给吊杆。
主龙骨的受力模型为承受均布荷载和集中荷载的连续梁。
故主龙骨必须要满足强度和刚度的要求。
次龙骨(中、小龙骨)的主要作用是固定饰面板,中、小龙骨多数是构造龙骨,其间距由饰面板尺寸决定。
轻钢龙骨按截面形状分为U型骨架和T形骨架两种形式。
按组成吊顶轻钢龙骨骨架的龙骨规格区分,主要有四种,即D60系列、D50系列、D38系列和D25系列。
2.1.2 零配件:吊杆(轻型用φ6或φ8,重型用φ10)、吊挂件、连接件、挂插件、花篮螺丝、射钉、自攻螺钉等。
2.1.3 罩面板轻钢龙骨骨架常用的罩面板材料有装饰石膏板、纸面石膏板、吸声穿孔石膏板、矿棉装饰吸声板、钙塑泡沫装饰板、各种塑料装饰板、浮雕板、钙塑凹凸板、微孔铝板等。
施工时应按设计要求选用。
当设计深度不足,如罩面板未标明具体规格尺寸、罩面板厚度、罩面板等级以及罩面板质量密度、抗弯强度或断裂荷载、吸水率等技术性能要求时,则应在定货前与设计或业主联系确定,明确各种要求,便于以后的验收。
压缝常选用铝压条。
2.1.4 胶粘剂:应按主粘材的性能选用,使用前做粘结试验。
2.2 主要工机具主要工机具见表2.2。
2272282.3 作业条件2.3.1 结构施工时,应在现浇混凝土楼板或预制混凝土楼板缝中,按设计要求间距预埋φ6~φ10钢筋吊杆,一般间距为900mm ~1200mm 。
2.3.2 当吊顶房间的墙、柱为砖砌体时,应在砌筑时按顶棚标高预埋防腐木砖,木砖沿墙间距900mm ~1200mm ,木砖在柱中每边应埋设两块以上。
2.3.3顶棚内的各种管线及设备已安装完毕并通过验收。
确定好灯位、通风口及各种明露孔口位置。
轻钢龙骨吊顶验收标准及方法
轻钢龙骨吊顶验收标准及方法如下:
一、验收标准:
1. 安装平整度:吊顶表面应平整,不得有凹凸不平或明显的起伏。
2. 墙面平直度:吊顶与墙面之间的接触应紧密且平直,无明显的缝隙。
3. 吊顶一致性:吊顶的颜色、纹理、亮度和光泽度应一致,不得有明显的色差。
4. 吊顶强度:吊顶材料应牢固可靠,不得存在松动、露出或掉落的现象。
二、验收方法:
1. 观察检查:仔细观察吊顶表面、与墙面接触处和吊顶材料的牢固程度,寻找有无凹凸不平、明显的缝隙、色差和异常松动的现象。
2. 触摸检查:用手轻轻触摸吊顶表面和与墙面接触处,感受是否平整、光滑以及吊顶材料的质地。
3. 光线照射检查:利用光线照射吊顶表面,观察是否有明显的色差、亮度差异、光泽度不一致的情况。
需要注意的是,在验收过程中应当由专业人员进行,结合相关技术规范和合同要求进行验收,确保安装质量达到标准要求。
轻钢龙骨石膏板吊顶施工规范篇一:轻钢龙骨纸面石膏板吊顶工程施工工艺轻钢龙骨纸面石膏板吊顶工程本工程石膏板采用9.5mm厚纸面石膏板,U型轻钢龙骨吊筋间距1200 mm;主龙骨为50*15*1.2的U型龙骨,间距600mm;次龙骨为50*19的U型龙骨,间距400mm。
1、材料要求:1)石膏板:材质、规格及质量性能指标符合设计及规范要求;品牌经过业主认可。
2)龙骨:龙骨采用原厂产品配套镀锌龙骨,符合国标《建筑用轻钢龙骨》(GB11981-89),承载龙骨不低于要求,双面镀锌量不少于120g/m2;3)零配件:镀锌钢筋吊杆、射钉、镀锌自攻螺钉。
2、主要施工机具:电锯、无齿锯、射钉枪、手锯、手刨子、钳子、螺丝刀、扳子、方尺、钢尺、钢卷尺等。
3、施工的相关条件:1)吊顶工程施工在前应熟悉施工图纸及设计说明。
2)施工前应按设计要求对空间尽高、洞口标高和吊顶内管道、设备及其支架标高进行交接检查。
3)吊顶内管道、设备的安装及水管试压进行验收,确定好灯位、通风口及各种露明孔口位置,并核对吊顶高度与其内设备标高是否影响;4)检查所用的材料和配件是否准备齐全。
在安装龙骨之前必须完成墙面的作业项目。
搭设好顶棚施工的操作平台架子;5)石膏板龙骨吊顶在大面积施工前,应做样板间,对顶棚的起拱度、灯槽、通风口的构造处理,分块及固定方法等应经试装并经鉴定后方可大面积施工。
4、施工工艺框图:5、操作工艺:1)基层清理:吊顶施工前将管道洞口封堵处清理干净,以及顶上的杂物清理干净;2)测量放线:根据每个房间的水平控制线确定图示吊顶标高线,并在墙顶上弹出吊顶龙骨线作为安装的标准线,以及在标准线上划好龙骨分档间距位置线;3)安装吊筋:根据施工图纸要求和施工现场情况确定吊筋的大小和位置,吊筋加工要求钢筋与角钢焊接,其双面焊接长度不小于4cm并将焊渣清除干净,在吊筋安装前必须先刷防锈漆;安装吊筋焊接角钢一般为L40*4,吊筋采用Φ8镀锌钢筋。
轻钢龙⾻国家规范标准3122 竖龙⾻:墙体的主要受⼒构件。
3123 通贯龙⾻:竖龙⾻的中间联接构件。
3124 ⽀撑卡:覆⾯板材与龙⾻固定时起辅助⽀撑作⽤的配件。
313 吊顶龙⾻:⽤于吊顶的轻钢龙⾻(见图2) 3131 承载龙⾻:吊顶龙⾻的主要受⼒构件。
3132 厦⾯龙⾻:吊顶龙⾻中固定饰⾯层的构件。
3333 吊件:承载龙⾻和吊杆的连接件。
3134 挂件:覆⾯龙⾻和承载龙⾻的连接件。
3135 挂插件:覆⾯龙⾻垂直相接的连接件。
3136 承载龙⾻连接件:承载龙⾻加长的连接件。
3137 覆⾯龙⾻连接件:覆⾯龙⾻加长的连接件。
3138 吊杆:吊件和建筑结构的连接件。
32 代号321 Q表⽰墙体龙⾻。
322 D表⽰吊顶龙⾻。
323 U表⽰龙⾻断⾯形状为□型。
324 C表⽰龙⾻断⾯形状为□型。
325 L表⽰龙⾻断⾯形状为□型。
4 产品分类41 产品规范411 墙体龙⾻主要规格分为Q50、Q75和Q100。
412 吊顶龙⾻按承载龙⾻的规格分为D38、D45、D50和D60。
42 产品标记421 标记⽅法标记顺序为:产品名称、代号、断⾯形状的宽度、⾼度、钢板厚度和本标准号。
422 标记⽰例断⾯形状为C型,宽度为50mm,⾼度为15mm,钢板厚度为15mm的吊顶承载龙⾻标记为:建筑⽤轻钢龙⾻DC50×l5×15 GB119815 技术要求51 外观质量龙⾻外形要平整、棱⾓清晰,切⼝不允许有影响使⽤的⽑刺和变形。
镀锌层不许有起⽪、起瘤、脱落等缺陷。
对于腐蚀、损伤、⿊班、⿇点等缺陷,按规定⽅法检测时应符合表1的要求。
外观质量表1缺陷种类优等品⼀等品合格品腐蚀、损伤、墨班、⿇点不充许⽆较严重的腐蚀、损伤、⿇点。
⾯积不⼤于1cm[2]的⿊班每⽶长度内不多于5处52 表⾯防锈521 龙⾻表⾯应镀锌防锈,其双⾯镀锌量应不⼩于表2的规定。
双⾯镀锌量g/m[2] 表2项⽬优等品⼀等品合格品双⾯镀锌量120 100 80522 龙⾻及其配件表⾯允许⽤喷漆、喷塑等其他防锈⽅法,其性能应与本标准的规定等同。
轻钢龙骨吊顶要求
一、轻钢龙骨吊顶
1、吊杆间距在0.85米,株距在0.85米。
主骨38、付骨50,厚度主骨1.0毫米,付骨0.5毫米。
2、付龙骨间距在0.35米,按纸面石膏板宽度做间距。
3、安装石膏板应用骑马缝、干壁丝,间距在0.20米以内的石膏板接缝处,应固定小龙骨。
4、轻钢龙骨做造型处,需要木龙骨时,龙骨按消防要求刷防火涂料。
二、轻钢龙骨隔断
1、一般用0.75米竖向,0.75米配用天地龙骨,38串心。
龙骨双面封石膏板,按现场要求加岩棉或其它材料。
2、轻钢龙骨竖向间距在0.35米之间,串心龙骨应安装到
位,支撑夹应夹紧。
3、封纸面石膏板,干壁丝间距应在0.20米之内,石膏板接
缝处应安装小龙骨。
4、天地上下固定,按现场要求一般用钢钉或木塞固定。
6 吊顶工程6.1 一般规定6.1.1 本章适用于暗龙骨吊顶、明龙骨吊顶等分项工程的质量验收。
说明:6.1.1 本章适用于龙骨加饰面板的吊顶工程。
按照施工工艺不同,又分暗龙骨吊顶和明龙骨吊顶。
6.1.2 吊顶工程验收时应检查下列文件和记录:1 吊顶工程的施工图、设计说明及其他设计文件。
2 材料的产品合格证书、性能检测报告、进场验收记录和复验报告。
3 隐蔽工程验收记录。
4 施工记录。
6.1.3 吊顶工程应对人造木板的甲醛含量进行复验。
6.1.4 吊顶工程应对下列隐蔽工程项目进行验收:1 吊顶内管道、设备的安装及水管试压。
2 木龙骨防火、防腐处理。
3 预埋件或拉结筋。
4 吊杆安装。
5 龙骨安装。
6 填充材料的设置。
说明:6.1.4 为了既保证吊顶工程的使用安全,又做到竣工验收时不破坏饰面,吊顶工程的隐蔽工程验收非常重要,本条所列各款均应提供由监理工程师签名的隐蔽工程验收记录。
6.1.5 各分项工程的检验批应按下列规定划分:同一品种的吊顶工程每50间(大面积房间和走廊按吊顶面积30m2为一间)应划分为一个检验批,不足50间也应划分为一个检验批。
6.1.6 检查数量应符合下列规定:每个检验批应至少抽查10%,并不得少于3间;不足3间时应全数检查。
6.1.7 安装龙骨前,应按设计要求对房间净高、洞口标高和吊顶内管道、设备及其支架的标高进行交接检验。
6.1.8 吊顶工程的木吊杆、木龙骨和木饰面板必须进行防火处理,并应符合有关设计防火规范的规定。
说明:6.1.8 由于发生火灾时,火焰和热空气迅速向上蔓延,防火问题对吊顶工程是至关重要的,使用木质材料装饰装修顶棚时应慎重。
《建筑内部装修设计防火规范》(GB50222—1995)规定顶棚装饰装修材料的燃烧性能必须达到A级或B1级,未经防火处理的木质材料的燃烧性能达不到这个要求。
6.1.9 吊顶工程中的预埋件、钢筋吊杆和型钢吊杆应进行防锈处理。
6.1.10 安装饰面板前应完成吊顶内管道和设备的调试及验收。
6.1.11 吊杆距主龙骨端部距离不得大于300mm,当大于300 mm时,应增加吊杆。
当吊杆长度大于1.5 m时,应设置反支撑。
当吊杆与设备相遇时,应调整并增设吊杆。
6.1.12 重型灯具、电扇及其他重型设备严禁安装在吊顶工程的龙骨上。
说明:6.1.12 龙骨的设置主要是为了固定饰面材料,一些轻型设备如小型灯具、烟感器、喷淋头、风口篦子等也可以固定在饰面材料上。
但如果把电扇和大型吊灯固定在龙骨上,可能会造成脱落伤人事故。
为了保证吊顶工程的使用安全,特制定本条并作为强制性条文。
6.2 暗龙骨吊顶工程6.2.1 本节适用于以轻钢龙骨、铝合金龙骨、木龙骨等为骨架,以石膏板、金属板、矿棉板、木板、塑料板或格栅等为饰面材料的暗龙骨吊顶工程的质量验收。
主控项目6.2.2 吊顶标高、尺寸、起拱和造型应符合设计要求。
检验方法:观察;尺量检查。
6.2.3 饰面材料的材质、品种、规格、图案和颜色应符合设计要求。
检验方法:观察;检查产品合格证书、性能检测报告、进场验收记录和复验报告。
6.2.4 暗龙骨吊顶工程的吊杆、龙骨和饰面材料的安装必须牢固。
检验方法:观察;手扳检查;检查隐蔽工程验收记录和施工记录。
6.2.5 吊杆、龙骨的材质、规格、安装间距及连接方式应符合设计要求。
金属吊杆、龙骨应经过表面防腐处理;木吊杆、龙骨应进行防腐、防火处理。
检验方法:观察;尺量检查;检查产品合格证书、性能检测报告、进场验收记录和隐蔽工程验收记录。
6.2.6 石膏板的接缝应按其施工工艺标准进行板缝防裂处理。
安装双层石膏板时,面层板与基层板的接缝应错开,并不得在同一根龙骨上接缝。
检验方法:观察。
一般项目6.2.7 饰面材料表面应洁净、色泽一致,不得有翘曲、裂缝及缺损。
压条应平直、宽窄一致。
检验方法:观察;尺量检查。
6.2.8 饰面板上的灯具、烟感器、喷淋头、风口篦子等设备的位置应合理、美观,与饰面板的交接应吻合、严密。
检验方法:观察。
6.2.9 金属吊杆、龙平的接缝应均匀一致,角缝应吻合,表面应平整,无翘曲、锤印。
木质吊杆、龙平应顺直,无劈裂、变形。
检验方法:检查隐蔽工程验收记录和施工记录。
6.2.10 吊顶内填充吸声材料的品种和铺设厚度应符合设计要求,并应有防散落措施。
检验方法:检查隐蔽工程验收记录和施工记录。
6.2.11 暗龙平吊顶工程安装的允许偏差和检验方法应符合表6.2.11的规定。
表6.2.11 暗龙骨吊顶工程安装的允许偏差(mm)项次项目允许偏差(mm)检验方法纸面石膏板金属板矿棉板木板、塑料板、格栅1 表面平整度32 23 用2m靠尺和塞尺检查2 接缝直线度3 1.5 3 3 拉5 m线,不足5 m拉通线,用钢直尺检查3 接缝高低差1 1 1.5 1 用钢直尺和塞尺检查6.3 明龙骨吊顶工程6.3.1 本节适用于以轻钢龙骨、铝合金龙骨、木龙骨等为骨架,以石膏板、金属板、矿棉板、塑料板、玻璃板或格栅等饰面材料的明龙骨吊顶工程的质量验收。
主控项目6.3.2 吊顶标高、尺寸、起拱和造型应符合设计要求。
检验方法:观察;尺量检查。
6.3.3 饰面材料的材质、品种、规格、图案和颜色应符合设计要求。
当饰面材料为玻璃板时,应使用安全玻璃或采取可靠的安全措施。
检验方法:观察;检查产品合格证书、性能检测报告和进场验收记录。
6.3.4 饰面材料的安装应稳固严密。
饰面材料与龙骨的搭接宽度应大于龙骨受力面宽度的2/3。
检验方法:观察;手扳检查;尺量检查。
6.3.5 吊杆、龙骨的材质、规格、安装间距及连接方式应符合设计要求。
金属吊杆、龙骨应进行表面防腐处理;木龙骨应进行防腐、防火处理。
检验方法:观察;尺量检查;检查产品合格证书、进场验收记录和隐蔽工程验收记录。
6.3.6 明龙骨吊顶工程的吊杆和龙骨安装必须牢固。
检验方法:手扳检查;检查隐蔽工程验收记录和施工记录。
一般项目6.3.7 饰面材料表面应洁净、色泽一致,不得有翘曲、裂缝及缺损。
饰面板与明龙骨的搭接应平整、吻合,压条应平直、宽窄一致。
检验方法:观察;尺量检查。
6.3.8 饰面板上的灯具、烟感器、喷淋头、风口篦子等设备的位置应合理、美观,与饰面板的交接应吻合、严密。
检验方法:观察。
6.3.9 金属龙骨的接缝应平整、吻合、颜色一致,不得有划伤、擦伤等表面缺陷。
木质龙骨应平整、顺直,无劈裂。
检验方法:观察。
6.3.10 吊顶内填充吸声材料的品种和铺设厚度应符合设计要求,并应有防散落措施。
检验方法:检查隐蔽工程验收记录和施工记录。
6.3.11 明龙骨吊顶工程安装的允许偏差和检验方法应符合表6.3.11的规定。
表6.3.11 明龙骨吊顶工程安装的允许偏差和检验方法项次项目允许偏差(mm)检验方法石膏板金属板矿棉板塑料板、玻璃板1 表面平整度323 3 用2m靠尺和塞尺检查2 接缝直线度3 2 3 3 拉5 m线,不足5 m拉通线,用钢直尺检查3 接缝高低差1 1 2 1 用钢直尺和塞尺检查7 轻质隔墙工程7.1 一般规定7.1.1 本章适用于板材隔墙、骨架隔墙、活动隔墙、玻璃隔墙等分项工程的质量验收。
说明:7.1.1 本章所说轻质隔墙是指非承重轻质内隔墙。
轻质隔墙工程所用材料的种类和隔墙的构造方法很多,本章将其归纳为板材隔墙、骨架隔墙、活动隔墙、玻璃隔墙四种类型。
加气混凝土砌块、空心砌块及各种小型砌块先进砌体类轻质隔墙不含在本章范围内。
7.1.2 轻质隔墙工程验收时应检查下列文件和记录:1 轻质隔墙工程的施工图、设计说明及其他设计文件。
2 材料的产品合格证书、性能检测报告、进场验收记录和复验报告。
3 隐蔽工程验收记录。
4 施工记录。
7.1.3 轻质隔墙工程应对人造木板的甲醛含量进行复验。
说明:7.1.3 轻质隔墙施工要求对所使用人造木板的甲醛含量进行进场复验。
目的是避免对室内空气环境造成污染。
7.1.4 轻质隔墙工程应对下列隐蔽工程项目进行验收:1 骨架隔墙中设备管线的安装及水管试压。
2 木龙骨防火、防腐处理。
3 预埋件或拉结筋。
4 龙骨安装。
5 填充材料的设置。
说明:7.1.4 轻质隔墙工程中的隐蔽工程施工质量是这一分项工程质量的重要组成部分。
本条规定了轻质隔墙工程中的隐蔽工程验收内容,其中设备管线安装的隐蔽工程验收属于设备专业施工配合的项目,要求在骨架隔墙封面板前,对骨架中设备管线的安装进行隐蔽工程验收,隐蔽工程验收合格后才能封面板。
7.1.5 各分项工程的检验批应按下列规定划分:同一品种的轻质隔墙工程每50间(大面积房间和走廊按轻质隔墙的墙面30m2为一间)应划分为一个检验批,不足50间也应划分为一个检验批。
7.1.6 轻质隔墙与顶棚和其他墙体的交接处应采取防开裂措施。
说明:7.1.6 轻质隔墙与顶棚或其他材料墙体的交接处容易出现裂缝,因此,要求轻质隔墙的这些部位要采取防裂缝的措施。
7.1.7 民用建筑轻质隔墙工程的隔声性能应符合现行国家标准《民用建筑隔声设计规范》(GBJ118)的规定。
