立体仓库系统硬件配置手册无锡中鼎物流设备有限公司2015年1月编制1.硬件介绍MOXA串口联网服务器NPORT5360特点- 以太网口支持100/10M自适应，串口支持RS-422，RS-485（2w/4w）- 低成本、信用卡大小- 支持Windows/Linux COM串口驱动程序模式- 提供包括TCP Server、TCP Client、UDP Server/Client和Ethernet Modem在内的不同socket操作模式- 无需PC、可通过网络连接两个串口设备的对等连接模式- 易于使用、可用于批量安装的Windows工具- 所有信号内置15 KV突波保护- 支持网络管理协议SNMP MIB-II- 可通过网络Web/Telnet进行配置2.串口服务器配置MOXA针对串口联网服务器开发了软件NPort Administrator，方便用户配置，下面我就介绍如何用Nport Administration 配置NPORT产品。
⑴安装软件Nport Administration如下图所示安装Nport Administration Suite⑵连接串口服务器安装Nport Administration Suite后连接立库系统内网，需要配置与立体库同一网段IP地址。
本立库系统串口服务器IP地址为192.3.15.252.注意：配置IP地址时请勿配置设备占用的IP地址，否则可能会导致设备无法正常运行。
打开软件，如图：图三点击Search，可以搜索到局域网中所有的NPORT设备，包括和主机IP不同网段的NPORT设备。
搜索到设备如下图：图四如图可以显示设备的型号，MAC地址，IP地址，以及设备的名称。
(默认IP：192.168.127.254)⑶配置串口服务器选中要配置的设备，点击右键——Configuer，或者是双击，进入设备配置界面，如图：图5如图五，Basic界面可以设置设备的名称，设备的时钟(默认读取主机时钟)，以及登陆设备的方式。
串口服务器配置手册一、概述串口服务器是一种将串行通信协议转换为网络协议的设备，它可以将串行数据转换为网络数据，使得远程设备可以通过网络进行通信和控制。
本配置手册将指导用户对串口服务器进行配置和操作。
二、设备连接1、将串口服务器通过网线连接到计算机，并确保电源已经打开。
2、在计算机上打开浏览器，输入串口服务器的IP（默认为192.168.1.100），进入登录界面。
三、登录界面1、在登录界面上输入用户名和密码（默认为admin），点击“登录”。
2、如果登录成功，将会进入设备配置界面。
四、设备配置1、在设备配置界面上，可以看到串口服务器的各种配置选项，包括网络设置、串口设置、数据传输等。
2、根据实际需要，对各项配置进行设置。
例如，如果需要远程控制设备，需要设置相应的串口参数和波特率等。
3、点击“保存”按钮，保存配置信息。
五、数据传输测试1、在设备配置完成后，需要进行数据传输测试，以确保设备正常工作。
2、在计算机上打开相应的串口软件（如PuTTY），设置相应的串口参数（如波特率、数据位、停止位等）。
3、在串口软件上发送数据，观察串口服务器是否能够正常接收并转换数据。
反之，也可以通过串口服务器发送数据，观察计算机是否能够正常接收并转换数据。
六、故障排除1、如果出现网络连接问题，可以检查网线是否连接正常，或者重新启动设备。
2、如果出现串口通信问题，可以检查串口参数是否设置正确，或者更换串口线缆或端口。
3、如果出现其他问题，可以查看设备手册或技术支持获取帮助。
一、引言随着互联网的快速发展，服务器已成为企业和组织的重要基础设施。
然而，服务器安全配置不当可能会导致数据泄露、业务中断和系统损坏等严重后果。
为了确保服务器安全，本文将介绍一份全面的服务器安全配置手册。
二、目录1、服务器硬件和软件选择2、网络拓扑和防火墙配置3、操作系统和应用程序安全配置4、密码管理和身份验证配置5、安全审计和日志配置6、备份和恢复策略7、结论三、服务器硬件和软件选择1、选择可靠的服务器硬件品牌，确保硬件的稳定性和安全性。

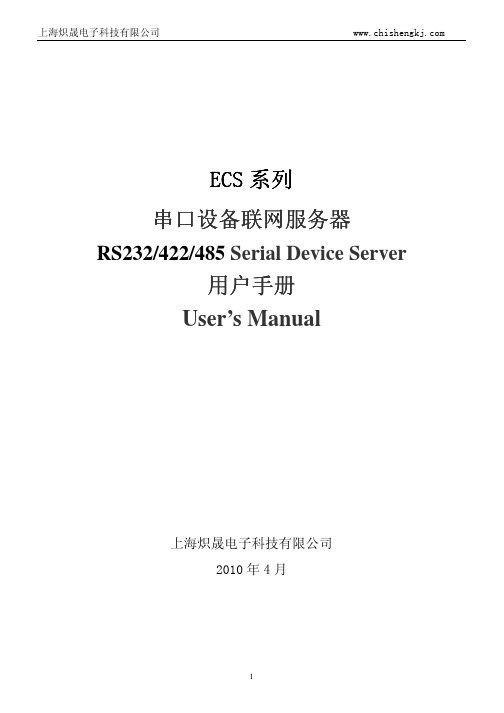

ECS系列系列串口设备联网服务器串口设备联网服务器RS232/422/485Serial Device Server用户手册User’s Manual上海炽晟电子科技有限公司2010年4月第一章第一章 概述概述：：1.1 1.1 产品介绍产品介绍产品介绍：：ECS8100系列串口设备联网服务器（以下简称：串口服务器）是我公司自主研发的RS-232/422/485串口终端设备联网产品。
采用32位RM 处理器，结合高效的嵌入式系统，使设备运行更加安全、稳定。
ECS8100系列串口服务器让您无需投入大量资金来进行更换或升级，就可以让原有的RS-232/422/485串口设备立即具备网络互联能力。
而且可以把ECS8100系列串口服务器通过以太网链接到Unix/Linux 主机上，并通过以太网使用TCP/IP 提供TTY 服务的串口服务器。
ECS8100系列串口服务器使用了反向TELNET 登陆主机，提供Unix/Linux 的固定端口号驱动，可以让用户为每个终点接口制定一个固定的TTY/COM 端口。
为串口数据信息提供高效、安全、稳定的数据通道。
ECS8100系列被广泛应用于通信、控制领域，如银行前置终端机、电力监控、机房监控、PLC、智能电表、煤气表、生物识别装置、读卡器等环境，是连接串口设备及TCP/IP 以太网络的桥梁。
1.2功能特点功能特点：：以太网口为10/100M 自适应,亦可手动配置； 操作模式丰富，满足不同行业应用； 采用32位高性能处理器，产品运行稳定； 友好的中文或英文菜单配置界面； 可用WEB 浏览器进行参数配置； 提供Windows 实COM 口驱动；支持通用Socket操作模式，包括TCP Server/Clint和UDP模式； 支持2台串口服务器背靠背Pair连接；支持RS232/422/485三合一串口界面，并软件可选； 提供UNIX 和LINUX 固定TTY 驱动；1.3串口联网服务器串口联网服务器的四大应用的四大应用的四大应用：：TCP/UDP Real port （Windows 扩展串口模式扩展串口模式））基于Windows 平台下的扩展串口（com ）驱动，并提供简洁易用的Windows 平台下的管理程序，在WindowsNT/Windows2000/WindowsXP/Windows2003下可最多达1024个串口。
QZ06-232/NET串口服务器使用手册V1.0重庆勤智科技有限公司目录第一章设备介绍 (3)1.1 设备简介 (3)1.2 产品特点 (3)1.3 产品参数 (3)第二章设备使用 (5)2.1 设备外观及接口 (5)2.2 设备使用介绍 (6)2.2.1 使用前连接 (6)2.2.2 配置设备参数 (6)2.2.2.1 配置设备的连接方式 (6)2.2.2.2 连接设备 (7)2.2.2.3 配置界面 (8)2.2.2.4 网络设置 (8)2.2.2.5 系统设置 (9)2.2.2.6 串口设置 (10)2.2.2.7 连接统计 (12)2.2.3 设备使用 (12)2.2.3.1 设备连接计算机测试 (12)2.2.3.2 设备配合虚拟串口使用 (16)2.2.3.3 双设备点对点连接 (18)2.2.3.4 恢复出厂设置 (19)第三章常见问题 (20)第四章货物装箱清单 (20)第五章技术服务及联系方式 (20)第一章设备介绍1.1 设备简介QZ06-232/NET串口服务器是用于将串行设备（如工业仪表、PLC、RTU或其他智能设备）连接到以太网进行数据通讯的设备，消除了串行设备通讯距离短的缺点，使得串行数据快速传输在网络上，解决了串行设备无法联网的问题。
QZ06-232/NET是我公司采用微处理器技术，自主研发的智能数据服务器设备，设备支持工业设备使用的完全串口，支持远程网页配置，支持透明传输及网络点对点串口连接。
1.2 产品特点●将串口设备快速联入以太网●支持TCP Server、TCP Client、UDP等多种网络操作方式。
●支持串口数据透明传输。
●点对点成对连接，无需使用计算机实现串口远程透传。
●DB9串口支持硬件流控制，波特率支持1200～115200bps。
●10M/100M自适应网口。
●支持浏览器远程配置。
●用户登录设置，密码安全保护。
●全金属外壳，良好的电磁兼容性。
●工业级设计，尺寸小巧，性能稳定可靠。
串口服务器说明书北京聚英翱翔电子有限责任公司2016年1月目录一、产品特点 (1)二、产品功能 (1)三、产品选型 (1)四、主要参数 (1)五、接口说明 (2)六、Reset复位按键功能 (2)七、使用说明 (2)1、软件界面 (3)八、工作模式 (3)1、系统框图 (3)2、TCP Client模式 (4)3、UDP模式 (4)九、应用 (4)1、COM口到网络模式 (4)2、虚拟串口模式 (5)3、服务器采集模式 (5)JY-TCPCOM-601是用来将TCP网络数据包或UDP数据包与TTL接口数据实现透明传输的设备，模块体积小巧，功耗低，搭载ARM处理器，速度快，稳定性高。
这是一款多功能型嵌入式以太网串口数据转换模块,它内部集成了TCP/IP协议栈,用户利用它可以轻松完成嵌入式设备的网络功能,节省人力物力和开发时间,使产品更快的投入市场,增强竞争力。
模块集成10/100M自适应以太网接口,串口通信最高波特率高达256Kbps,具有TCP Client,UDP工作模式,通过软件轻松配置。
一、产品特点◆DC7-30V宽压供电◆通讯接口支持RS232、RS485、以太网口。
◆一键复位二、产品功能◆10/100M自适应以太网接口;◆RS232和RS485全双工通讯；◆支持AUTO MDI/MDIX，可使用交叉网线或平行网线连接;◆波特率在115.2kbps以上并且可以设置;◆工作方式可选择TCP Server,TCP Client,UDP工作模式;◆支持虚拟串口工作模式；◆工作端口，目标IP地址和端口均可轻松设定;◆提供配置软件；◆UDP方式下禁止了包广播，比同类产品抗干扰能力强;◆在高速发包的情况下，发热仍然比较轻微。
三、产品选型四、主要参数五、接口说明六、Reset复位按键功能1，首次长按6S以上，看到RUN灯长亮，重新上电。
模块的DHCP服务是动态IP模式。
2，第二次长按6S以上，看到RUN灯长亮，重新上电。
RS232RS485串口服务器技术配置手册RS232/RS485串口服务器技术配置手册(Ver3.0)一、技术特点及应用方式 (3)1、产品技术特点 (3)2、应用方式 (4)二、RS232/RS485服务器配置方式 (5)1、使用VSPM虚拟串口软件的T elnet管理器 (5)2、使用Windows超级终端进行参数管理 (7)3、通过串口服务器管理端口进行管理 (10)三、服务器参数配置 (13)1、默认管理口令 (13)2、主菜单功能列表 (13)3、配置端口 (14)4、配置查看系统参数 (18)5、安全参数配置 (20)四、技术要点及应用 (22)1、RS232/RS485端口参数配置 (22)2、TCP/IP传输 (22)3、UDP广播传输 (23)4、NAT环境配置 (24)5、串口服务器配对应用 (26)6、RS232服务器的端口性能及参数 (28)7、商用级RS232串口服务器硬件连接 (28)8、工业级RS232以太网服务器硬件连接 (28)9、RS485串口服务器的端口性能及参数 (29)10、商用级RS485串口服务器硬件连接 (29)11、工业级串口服务器RS485硬件连接 (30)五、产品定制 (31)一、一、技术特点及应用方式技术特点及应用方式1、产品技术特点产品技术特点高性能的硬件结构采用16C554系列4串口扩展芯片。
-每串口在硬件级具备16个字节的FIFO 收/发缓冲。
高速低功耗RISC 处理器。
内置看门狗及掉电保护功能。
先进的软件结构使用嵌入式实时操作系统。
环式缓冲技术，在重负载下确保性能稳定。
网络支持网络接口-支持10Mbps RJ45以太网，TCP/IP 协议。
内建IP 认证模块-允许用户设定8个认证IP，不在此范围的IP 将被拒绝访问。
3种工作模式支持Server、Client 和UDP 广播模式。
支持NAT 环境-可以支持静态NAT 及持动态NAT管理特性支持Telnet 协议。
串口服务器的原理及使用方法串口服务器是将来自TCP/IP协议的数据包，解析为串口数据流；反之，也可以将串口数据流打成TCP/IP协议的数据包，从而实现数据的网络传输。
它能多个串口设备连接并能将串口数据流进行选择和处理，把现有的TTL串口或者RS232/RS485/RS422接口的数据转化为IP端口的数据，这样就能够将传统的串行数据送上流行的IP通道，而无须过早的淘汰原有的不带以太网模块的设备，从而提高现有设备的利用率，节约了投资，简化了布线。
在数据处理方面，串口服务器完成的是一个面向连接的TTL串口或者RS232/RS485/RS422链路和面向无连接以太网之间的通讯数据的存储控制，系统对各种数据进行处理，处理来自串口设备的串口数据流，并进行格式转换，使之成为可以在以太网中传播的数据帧；对来自以太网的数据帧进行判断，并转换成串行数据送达响应的串口设备。
在实际应用方面，串口服务器完成是将TCP/IP协议的以太网接口映射为Windows操作系统下的一个标准串口，应用程序可以像对普通串口一样对其进行收发和控制，比如一般计算机有两个串口COM1和COM2，通过串口服务器可将其上面的串口映射为COM3、COM4、COM5等。
串口联网服务器产品提供了直接通过网络来访问工业设备的解决方案。
传统串口设备因此可以被转换成可以从局域网甚至互联网来监测和控制的以太网设备。
IOTworkshop的串口服务器提供不同的配置和规格特性以符合特殊应用的需求，包括有Modbus协议转换、TCP、UDP操作模式等。
串口联网服务器是重新改造既有串口设备最简单的办法，包括PLC、数控机床、仪器仪表、传感器、无线电收发机和其他串口设备。
在自动化工业领域、有成千上万的感应器、检测器、PLC、读卡器或其他设备，互相连接形成一个控制网络，作为信息系统中管理数据的工具。
而最常用来连接这些设备的通讯界面就是RS232和RS422/RS485总线。
