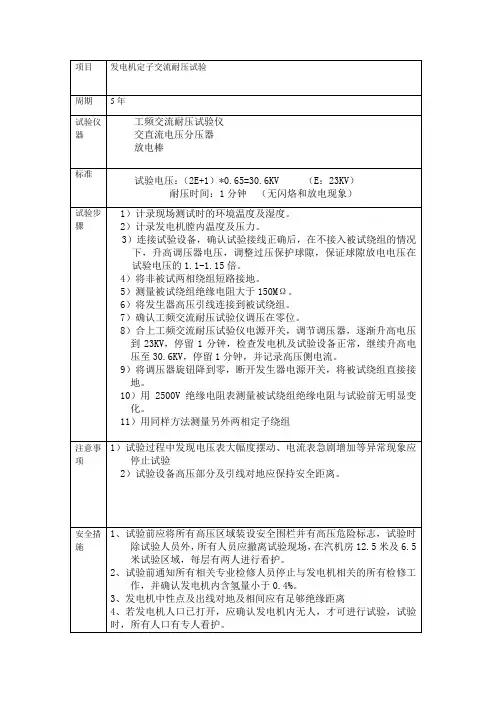

发电机定子绕组交流耐压试验方案

发电机定子绕组交、直流耐压试验作业指导书1．发电机主要参数：型号：QFW-30-2 额定功率：30000kw功率因数：0.8 额定电压：10500V额定电流：2062A 频率：50H Z额定转速：3000r/min 转子电压：196V转子电流：384A 接法：Y制造厂家：济南发电设备厂2．试验依据标准：国标GB50150—91规程和产品出厂技术要求的规定进行。

3．试验前应具备的条件和试验时的准备工作。

3.1、发电机本体具备耐压试验条件，安装工作应全部结束。

3.2、采用专用的ZC-37型水内冷发电机绝缘电阻测试仪测量定子绕组的绝缘电阻，所测量数据换算至75℃运行温度下与厂家数据比较无显著差别。

3.3、断开发电机定子绕组冷却水的进出口法兰处有机玻璃垫块两侧的金属短接连片，试验结束后复位。

3.4、试验时通入合格的冷却水，并保证水压正常，水质检验合格，无机械杂质，导电率不大于5微西/厘米，PH值等于7-8，试验中维持此水质要求，水温控制在摄氏25-30度。

3.5、进出水汇水管的对发电机本体的绝缘电阻值R H≥30ΚΩ，对定子绕组的绝缘电阻R Y≥100ΚΩ。

3.6、定子绕组冷却水系统保持循环运行，进水压力保持在0.2Mpa左右，并保持水温和导电率的稳定。

3.7、准备一套直流耐压及泄漏试验设备和一套工频交流耐压试验设备，以及相应试验用仪器仪表等级不低于0.5级。

3.8、拆开发电机首尾出线端之间的伸缩节，并在母线侧短接接地，转子绕组应从滑环处可靠短接接地，相应的测温元件进行相应的处理。

3.9、试验现场清理干净，照明充足，划定警戒区，并有明确的标志，安排专人监护。

4．发电机绝缘情况判定4．1 定子绕组的绝缘电阻与厂家出厂数据换算至75℃运行温度下无显著差别，吸收比应大于1.6而且各相绝缘电阻的不平衡系数不应大于2方可进行试验。

4．2测量绝缘时采用专用的ZC-37型水摇表进行，测试前应先将定子绕组短接接地1-2分钟后进行测量。

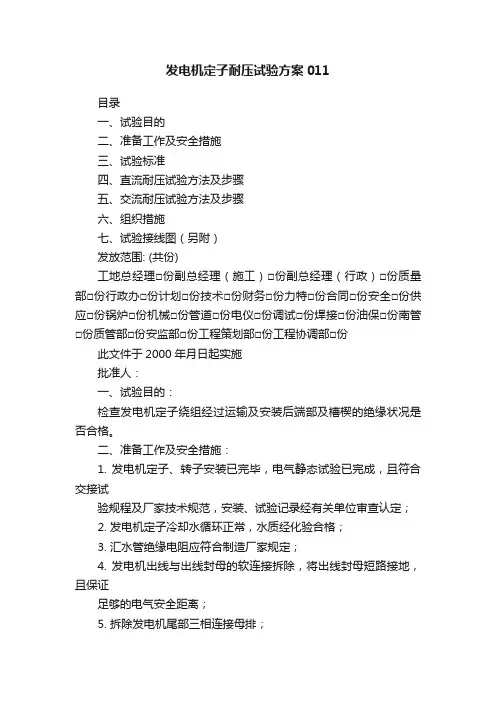

发电机定子耐压试验方案011目录一、试验目的二、准备工作及安全措施三、试验标准四、直流耐压试验方法及步骤五、交流耐压试验方法及步骤六、组织措施七、试验接线图（另附）发放范围: (共份)工地总经理□份副总经理（施工）□份副总经理（行政）□份质量部□份行政办□份计划□份技术□份财务□份力特□份合同□份安全□份供应□份锅炉□份机械□份管道□份电仪□份调试□份焊接□份油保□份南管□份质管部□份安监部□份工程策划部□份工程协调部□份此文件于2000年月日起实施批准人：一、试验目的：检查发电机定子绕组经过运输及安装后端部及槽楔的绝缘状况是否合格。

二、准备工作及安全措施：1. 发电机定子、转子安装已完毕，电气静态试验已完成，且符合交接试验规程及厂家技术规范，安装、试验记录经有关单位审查认定；2. 发电机定子冷却水循环正常，水质经化验合格；3. 汇水管绝缘电阻应符合制造厂家规定；4. 发电机出线与出线封母的软连接拆除，将出线封母短路接地，且保证足够的电气安全距离；5. 拆除发电机尾部三相连接母排；6. 发电机端部、尾部电流互感器二次回路短路接地；7. 发电机转子绕组短路接地；8. 发电机所有测温元件短路接地；9. 试验时将发电机同相绕组首尾出线短接，非试验相首尾短路接地；10. 发电机平台设安全警示围栏，并挂“止步，高压危险”警示牌，同时派人监护；11. 试验区域设安全警示围栏，并挂“高压危险”警示牌，同时派人监护。

12. 在发电机出线区域应配置足够的照明；13. 试验项目及过程必须严格按照《高压电气设备交接试验标准》的有关规定及厂家技术规范进行；14. 对参加试验的人员，必须进行安全及技术交底；分工明确，各尽其职；15. 用2500V水内冷却电机绝缘测试仪分相测量发电机定子绕组各相（相间及对地）绝缘电阻和吸收比应合格；16. 设置安全、质量及操作监护人。

17. 试验设备的控制保护可靠，操作灵活，过流保护定值按一次电流150A整定。

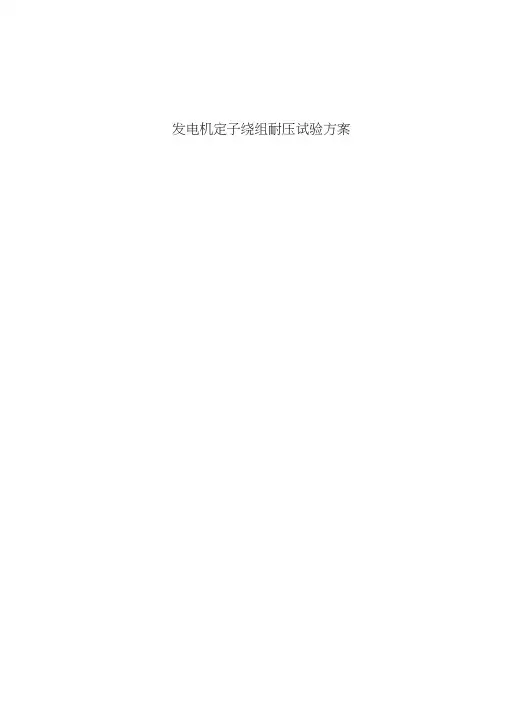

发电机定子绕组耐压试验方案一、简述锦屏二级水电站共装八台单机容量为600MW的水轮发电机组，总装机容量4800MW。

发电机由天津阿尔斯通水电设备有限公司制造。

定子在机坑现场组装。

二、试验目的试验在汇流环焊接完成，分支电阻试验合格后进行。

目的是用与机组相同波形、频率的试验电压来检验发电机绝缘的耐电强度、机组绝缘，并能承受过电压侵袭的能力，交流耐压是检验发电机绝缘试验项目之一，试验合格后方才可进行后续工序施工。

三、试验依据《水轮发电机安装技术规范》（GBT8564－2003）《电气装置安装工程电气设备交接试验标准》（GB50150－2006）《四川省雅砻江锦屏二级水电站水轮发电机安装质量检测标准》《ALSTOM发电机电气试验说明》四、试验计算（1）交流耐压试验分A、B、C 三相进行，试验过程中非被试相均接地。

试验计算参数如下：定子每相对地电容值（设计值）为：C0 =1.783 μF对应的谐振电感L0 为：L0 = 1/ ω2C = 5.69 H电容电流IC = Uc ωC = 43×2πf× ×10-3 =24.07A试验设备输入功率:P =S/Q = UcIC/10 = 43 × 24.07/10=103.5kW试验设备输入电流:I = P/Ue =/0.4=258.7 A激励变压器输出端选5.0KV 端头。

（2 ）直流耐压试验分相进行，在试验过程中非被试相均接地，且和被试相之间采取相应的绝缘隔离。

试验电压逐步增加，试验电压共分为0.5UN、1.0UN、1.5UN、2.0UN、2.5UN、3.0UN 六个阶段进行，每个阶段停留1min，并记录泄漏电流。

要求泄漏电流不随时间的延长而增加，且三相之间的差值不大于最小泄漏电流值的50%。

第 1 页共9 页五、试验准备(1) 彻底清理定子绕组及铁芯，尤其是线棒端部应用白布逐根擦拭干净； (2) 定子内所有 RTD 均短路接地； (3) 对试验变压器进行检查及通电调试； (4) 试验电源连接到位 , 开关选用 500A 开关；(5) 对试验设备进行外观、接线、接头、开关、按钮、仪表等进行全面检查 , 无缺陷； (6) 对试验设备进行通电检查 , 包括铁芯间隙增减操作及限位、电压增减操作及限位、 过电压保护调整以及主回路通电检查；(7) 试验人员必须熟练掌握谐振变压器的注意事项及操作方法。

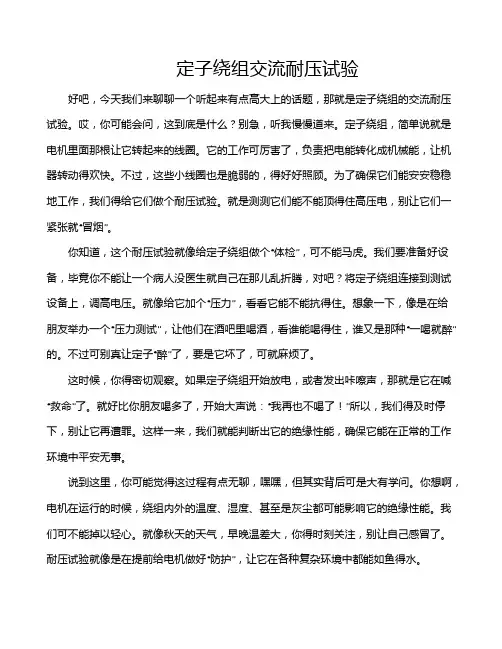

定子绕组交流耐压试验好吧，今天我们来聊聊一个听起来有点高大上的话题，那就是定子绕组的交流耐压试验。

哎，你可能会问，这到底是什么？别急，听我慢慢道来。

定子绕组，简单说就是电机里面那根让它转起来的线圈。

它的工作可厉害了，负责把电能转化成机械能，让机器转动得欢快。

不过，这些小线圈也是脆弱的，得好好照顾。

为了确保它们能安安稳稳地工作，我们得给它们做个耐压试验。

就是测测它们能不能顶得住高压电，别让它们一紧张就“冒烟”。

你知道，这个耐压试验就像给定子绕组做个“体检”，可不能马虎。

我们要准备好设备，毕竟你不能让一个病人没医生就自己在那儿乱折腾，对吧？将定子绕组连接到测试设备上，调高电压。

就像给它加个“压力”，看看它能不能抗得住。

想象一下，像是在给朋友举办一个“压力测试”，让他们在酒吧里喝酒，看谁能喝得住，谁又是那种“一喝就醉”的。

不过可别真让定子“醉”了，要是它坏了，可就麻烦了。

这时候，你得密切观察。

如果定子绕组开始放电，或者发出咔嚓声，那就是它在喊“救命”了。

就好比你朋友喝多了，开始大声说：“我再也不喝了！”所以，我们得及时停下，别让它再遭罪。

这样一来，我们就能判断出它的绝缘性能，确保它能在正常的工作环境中平安无事。

说到这里，你可能觉得这过程有点无聊，嘿嘿，但其实背后可是大有学问。

你想啊，电机在运行的时候，绕组内外的温度、湿度、甚至是灰尘都可能影响它的绝缘性能。

我们可不能掉以轻心。

就像秋天的天气，早晚温差大，你得时刻关注，别让自己感冒了。

耐压试验就像是在提前给电机做好“防护”，让它在各种复杂环境中都能如鱼得水。

试验还会遇到各种奇葩的情况。

比如，你把电压调到一半，定子绕组却表现得像个小孩子，开始发脾气，冒出一阵“电火花”。

这可不是玩笑，它可能在告诉你：“我受不了了，快停下来！”所以，做这个试验的时候，咱们可得像个老母亲一样，细心又温柔。

不能太过火，得找个平衡点，让它感觉安全，既能测试到效果，又不至于把它吓坏了。

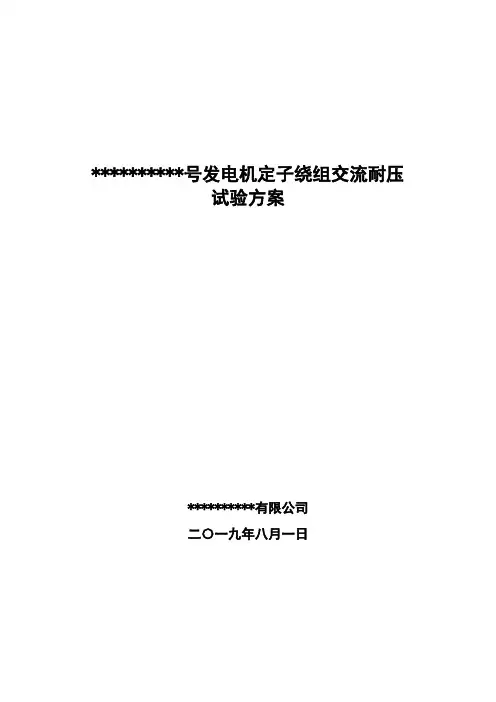

**********号发电机定子绕组交流耐压试验方案**********有限公司二〇一九年八月一日批准：____________ ________年____月____日审核：____________ ________年____月____日编写：____________ ________年____月____日1 概述**********号发电机机组已于2019年8月安装完毕，受甲方委托**********有限公司承接该发电机组的定子绕组交流耐压试验。

铭牌参数：型号 T255-460/360 额定功率 360000KW额定电压 24000V 额定电流 10189A功率因数 0.85 频率 50HZ相数 3 转速 3000 r/min绝对氢压 0.5MPa 工作状态连续工作接法 Y 出品编号 0107S7-005 2019-01额定励磁电压 544V 额定励磁电流 2661A转子绕组冷却介质 H2 定子绕组冷却介质 H2O转子绕组绝缘等级 F 定子绕组绝缘等级 F定子铁心和转子冷却的介质 H2 标准 GB/T7064-2008防护型式 IP54 出品日期 2015 年12月北京北重汽轮电机有限责任公司制造2 试验目的检查现场安装后的定子绕组主绝缘是否存在绝缘缺陷。

3 试验依据GB 50150-2006《电气装置安装工程电气设备交接试验标准》《北京北重汽轮电机有限责任公司出厂试验报告》4 试验仪器5 试验条件5.1 定子绕组水导电率＜1us/cm;5.2 汇水管对地电阻＞30KΩ;5.3 水温35℃以下;5.4 测温原件应短路接地;5.5 确认转子绕组接地，定子铁芯接地。

6 试验接线发电机交流耐压试验接线图图中：LB为5000/400V励磁变压器；L 为45KV/1.5A ，106H 两台串联后与45KV/1.5A ，106H 一台并联的等值电感，既70.7H ；7 试验过程及内容7.1 试验方法在试验前应对试验回路进行空升试验并测试试验电压是否可以达到要求值。

发电机定子绕组绝缘电阻、吸收比、交流耐压试验方案批准:审定:审核:编写:发电机定子绕组绝缘电阻、吸收比、交流耐压试验方案1概述华能巢湖电厂1号机组发电机设备由哈尔滨发电机股份有限公司制造，此试验方案针对1号发电机A级大修，检验发电机定子绕组整体绝缘电阻、交流电压耐受能力，绝缘电阻、吸收比测量在发电机大修前后都应进行，交流耐压试验在发电机大修前进行。

2试验目的检验发电机定子绕组整体绝缘状况。

3试验依据DL-T 596—1996 《电力设备预防性试验规程》。

表1“容量为6000kV及以上的同步发电机的试验项目、周期和要求”中1“定子绕组的绝缘电阻吸收比或极化指数”及4“定子绕组交流耐压试验”具体如下：（1）绝缘电阻值降低到历年正常的1/3时应查明原因；（2）各相的绝缘电阻差值不大于最小值的100%；（3）吸收比应不小于1.6；（4）运行20年及以下者，交流耐压至1.5Un，即30kV。

4试验项目（1）各相耐压前绝缘电阻测量；（2）各相交流耐压试验；（3）各相耐压后绝缘电阻测量。

5试验前的准备工作（1）发电机定子冷却水循环正常，水质经化验合格，该项工作提前一天完成；（2）拆除发电机出线与封母的软连接，将出线封母短接接地，两者保证足够的电气安全距离；（3）拆除发电机中性点三相连接母排；（4）用高压线将发电机同相绕组首尾出线短接，非试验相首尾短路接地；高压线一般我们提供，要提前准备；（5）将发电机CT端子箱内的发电机中性点、机端电流互感器二次回路短路接地；（6）发电机第一、第二、第三、第五接线箱内测温元件温度测点要短接接地；第四、第六接线箱内温度测点不要接地。

说明：在用专用的水阻摇表测量发电机线棒绝缘电阻时，174、175、176应接至摇表的专用接口“汇水管”处；在耐压试验时应将174、175、176短接接地，两次测量时第四、第六接线箱内的测温元件不用接地，因为第四、第六接线箱内的线棒出水温度测点与其他T型温度测点不同，这两个箱内的温度测点线（材质是铜和康铜）是直接焊接至汇水管出水嘴上，也就是说汇水管的温度测点导线与汇水管是联通的，在耐压试验时174接地相当于第四、第六接线箱内的温度测点已经接地了，正常运行时线棒出水温度测点通过汇水管上引出线174接地。

定子绕组的交流耐压试验一、试验目的工频交流耐压试验是定子绕组对地绝缘好坏最有效和最直接的方法，是保证电动机安全运行的一个重要手段。

二、试验步骤1、准备仪器：确定交流耐压机良好。

2、确定电动机具备试验条件：落实安全措施，拆除电动机定子绕组外接引线。

3、进行定子绕组整体对地交流耐压试验：各相定子绕组接线端子用短接线短接，给定子绕组接线端子加相应交流试验电压。

额定电压3kV电动机，定子绕组交流耐压试验电压为5kV；额定电压6kV电动机，定子绕组交流耐压试验电压为10kV；额定电压10kV电动机，定子绕组交流耐压试验电压为16kV。

4、绕组对地充分放电：将定子绕组对地充分放电。

5、整理仪器：收拾整理仪器。

三、合格标准交流耐压试验时间1min，无击穿和闪络现象为合格。

四、注意事项1、电动机上级开关停电并合接地刀闸，防止突然来电。

2、电动机停电后要用验电器进行验电，确认无电后再拆除外接引线。

3、电动机拆除外接引线前应将定子绕组对地充分放电。

4、电动机恢复前应将定子绕组对地充分放电。

5、电动机定子绕组接线端子绝缘套管或支撑绝缘子脏污时应先用干净的棉布及无水酒精清洁擦拭干净再试验。

6、攀登高处电动机应使用登高梯，佩戴安全带，安全带高挂低用。

7、升压过程中，若电压波动较大，电流急剧上升，绝缘有烧焦或冒烟及被试设备发生异常声响等不正常现象，应立即降压，停止试验并查明原因。

8、耐压试验前后，绝缘电阻不应有明显变化，若耐压后绝缘电阻下降30%以上则认为被试设备不合格。

9、升压必须从0电压开始，升压速度在75%试验电压以前可以快速匀速升到，其后应以每秒2%试验电压的速度升压。

定子绕组工频交流耐压试验
定子绕组工频交流耐压试验是指在额定频率下，对电机定子绕组进行高电压耐压试验，检测绝缘系统的耐压性能。

该测试旨在确认定子绕组在额定电压范围内，是否能承受电气设备运行中的额定电压和过电压等因素的影响，以保证电气设备的安全可靠性。

测试步骤如下：
1. 在测试前，应先检查定子绕组是否有异常，如有焊点断裂、绝缘材料变质或损坏等情况，应及时修理或更换。

2. 将高压电源与电机的定子绕组连接，按照额定电压值调整高压电源输出电压。

3. 施加高电压后，持续一段时间，一般为数分钟，观察定子绕组是否出现击穿、电弧或其他异常现象。

4. 测试结束后，应记录测试结果，包括施加电压、持续时间、检测结果等信息。

测试结果应符合相关标准要求，一般要求定子绕组在测试电压下不发生击穿现象，绝缘电阻也应满足要求。

需要注意的是，定子绕组工频交流耐压试验应由经过培训和持证人员进行，以确保测试操作的安全和准确性。

发电机定子交直流耐压试验一、背景介绍在发电机的运行过程中，为了确保其始终保持稳定可靠的工作状态，并延长其使用寿命，需要对发电机进行定期的检测和维修，其中交直流耐压试验是其中的一个重要环节。

在这项测试中，通过对发电机定子进行特定电压、电流条件下的测试，检测其耐压能力和绝缘状态，以保证发电机的安全性和可靠性。

二、测试方法1. 测试原理在交直流耐压试验中，通过在定子线圈上施加高压电压，检测其中的绝缘是否能承受一定的电场强度和电压水平，以判断其绝缘状况的好坏。

通常情况下，交直流耐压试验的标准电压为发电机额定电压的1.5倍。

2. 测试步骤（1）插入测试仪表到定子线圈中。

（2）打开测试仪表并进行预热，确保测试数据的可靠性。

（3）根据测试要求设定测试电压和电流。

（4）施加测试电压和电流并维持一定时间。

（5）记录测试数据并进行分析。

3. 测试要求（1）测试时，需要保证发电机消除掉静电电荷，以确保测试数据的准确性。

（2）测试时，需要确保测试仪器的安全可靠，并遵守相关安全操作规定。

（3）测试时，需要进行预热，确保测试仪表的可靠性。

（4）测试时，需要选择合适的测试电流和电压进行测试，要符合相关标准的要求。

（5）测试数据需要进行可靠的记录和保存，以便后续的数据分析和比对。

三、测试数据分析经过交直流耐压试验后，可以得到一系列测试数据，包括电压、电流、测试时间等等。

根据这些测试数据，可以进行以下分析和判断：（1）绝缘状态分析：针对测试数据进行分析，可以得知发电机定子的绝缘状态是否满足相关标准的要求，确保发电机的安全性和可靠性。

（2）绝缘缺陷分析：通过测试数据的分析，可以判断定子绕组是否存在绝缘缺陷，如绝缘层破裂、绕组内部短路等。

（3）继电保护系统分析：交直流耐压试验旨在检测发电机定子的耐压能力，同时也可以对继电保护系统进行测试，保证其工作正常。

四、测试通过对发电机定子进行交直流耐压试验，并结合测试数据的分析和比对，可以得出如下测试：（1）定子绝缘维护状况良好，能够承受额定电压1.5倍的耐压测试。

发电机定子绕组主绝缘交流耐压试验及分析试验结果的方法(正式)Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.编订：__________________单位：__________________时间：__________________Word格式 / 完整 / 可编辑文件编号：KG-AO-9002-24 发电机定子绕组主绝缘交流耐压试验及分析试验结果的方法(正式)使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。

下载后就可自由编辑。

(1)试验方法步骤①交流耐压试验前，先用兆欧表检查绝缘电阻，如有严重受潮和严重缺陷，消除后才能进行交流耐压试验。

②接线后，在空载(不接发电机绕组)下调整保护间隙，使其放电电压应在1．1倍的试验电压范围内，然后升高电压为试验电压，保持2min后，降至零，并拉开电源开关。

③经过限流电阻R1在高压侧短路，调试过电流保护动作的可靠性。

一般情况下，其动作电流应为试验变压器额定电流的1．3—1．5倍。

④当接线调整无误后，即可将高电压引线接至发电机绕组上进行试验。

升至试验电压持续lmin后，降低电压，切断试验电源开关。

⑤交流耐压试验应分相加压，试验某一相时，其余两相应短路接地。

每相绕组有并联支路时，同支路间也应进行同样电压等级的耐压试验。

⑥耐压试验后，再次测量定子绕组绝缘的绝缘电阻和吸收比，以防止在耐压试验结束时的一瞬间，又发生绝缘击穿。

(2)试验结果的分析判断①在试验过程中，若未发生绝缘闪络、放电、击穿、过电流保护动作跳闸，则认为定子绕组主绝缘正常，在耐压试验后，所测得的定子绕组的绝缘电阻和吸收比与耐压试验前所测得值相比基本不变，则认为正常，否则认为绝缘有问题。

#1发电机定子绕组交流耐压试验方案1．#1发电机基本参数型号：50WT21E—106额定容量：415MV A额定功率：352.75MW额定电压：20KV额定电流：11980A频率：50Hz功率因数：0.85额定转速：3000г/min冷却方式：水氢氢励磁方式：静态励磁试验目的本次试验属于大修前试验，目的是判断发电机定子绕组绝缘水平，检查是否存在绝缘缺陷。

试验依据GB755—2000（《旋转电机定额和性能》）GB/T7064—2002（《透平型同步电机技术要求》）制造厂说明书试验条件办理发电机工作票，同时其他专业工作票交回。

发电机气体置换已经结束，转子在定子膛内。

发电机内冷水正常投运，水电导率符合运行标准，但尽可能低。

发电机绝缘电阻试验合格。

所有温度卡件拔出，测点等元件应短路接地，以防试验中损坏。

试验前要测试发电机电容量，核对补偿电感。

将发电机转子及封母接地，电流互感器短路接地。

球隙放电电压调整合格，保护水阻选用适当。

解除电源开关的漏电保护。

试验方法试验接线图如图1所示。

考虑现场试验电源容量的限制，需采用电抗器（接在被试发电机侧）进行无功补偿。

选用35H、20KV的4只电抗器两串两并，并联后电抗值为35H。

根据规程要求施加电压30KV。

6．试验步骤：经检查确认被试品、绝缘电阻合格、内冷水水质符合要求后，方具备进行交流耐压试验的条件。

拆除或断开所有与被试品相连的连线，按安全规程的有关规定做好全部安全措施。

按接线图检查试验接线应正确无误，试验设备布置合理，便于操作并符合安全规程中的有关规定。

保护接地应牢固可靠。

检查试验设备及测量仪表应完好无损，放置平稳，调好零位。

检查确认无误后方可开始试验，升压从零开始，缓慢的升到规定的试验电压值，持续1分钟，并在耐压持续时间内，保持电压稳定。

时间到后缓慢降下电压。

7．安全注意事项经检查确认被试品、绝缘电阻试验已合格。

严格执行DL408—91《电业安全工作规程（发电厂和变电所电气部分）》中有关规定及现场的相关安全措施。

1试验目的检查发电机定子经过运输及安装后，端部及槽契的绝缘状态是否良好。

2 准备工作及安全措施2.1发电机定子、转子安装已完成，其它的冷态电气试验已完成，并符合交接试验规程及厂家技术要求；2.2发电机出线与出线母排的软联接拆除，并将出线母排短路接地、且有足够的安全距离；2.3发电机尾部的三相连接母排拆除；2.4发电机尾部电流互感器二次绕组均要短路接地；2.5发电机转子绕组短路接地；2.6发电机测温元件短路接地；2.7在发电机平台应设置安全围栏，并挂“止步，高压危险”警示牌、同时派专人监护；2.8在试验区域应设置安全围栏，并挂“止步，高压危险”警示牌、由专人负责监护；2.9在发电机出线小间应配置足够的照明；2.10试验的全过程必须严格按照《高压电气设备交接试验规程》的有关规定及厂家的技术要求进行；2.11凡参加耐压试验的人员，必须进行安全技术交底，明确分工，使每个人都清楚各自的岗位和职责。

2.12发电机定子冷却水水质要求为；无机械杂质的凝结水或其它经过处理的软化水，导电率为0.5~1.5μS/Cm，硬度为＜10μg当量/l，PH值为7~8。

3 试验标准根据GB50150-91（高压电气设备交接试验规程）；3.1第2.0.4条规定,直流耐压试验电压为发电机额定电压的3倍即13.8kV×3=41.4 kV；3.2在升压过程中按每0.5Un分阶段升高试验电压，每阶段停留1mim，并记录泄漏电流值；3.3各相泄漏电流值的差别不应大于最小值的50%；3.4第2.0.5条规定,交流耐压试验电压值为1.5Un+2250，即1.5×13.8+2250=22950V；3.5在规定的试验电压下停留1 mim。

4直流耐压试验方法及步骤4.1试验采用低压屏蔽法，并按图1进行接线并认真检查试验接线确认无误后，进行空载升压至3倍额定电压值，核对表计指示正确后，并记录各点的空载泄漏电流值；4.2试验前，调整极化电势板中的电位器Ra，使微安表指示为零。
