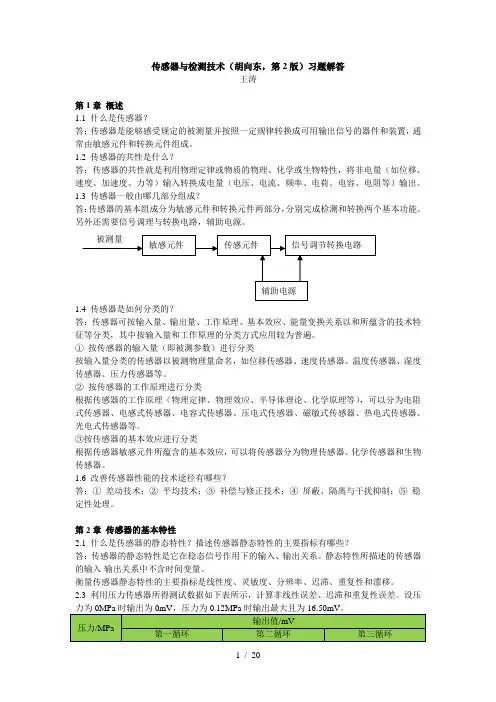

传感器与检测技术（胡向东，第2版）习题解答王涛第1章概述1.1 什么是传感器？答：传感器是能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置，通常由敏感元件和转换元件组成。
1.2 传感器的共性是什么？答：传感器的共性就是利用物理定律或物质的物理、化学或生物特性，将非电量（如位移、速度、加速度、力等）输入转换成电量（电压、电流、频率、电荷、电容、电阻等）输出。
1.3 传感器一般由哪几部分组成？答：传感器的基本组成分为敏感元件和转换元件两部分，分别完成检测和转换两个基本功能。
另外还需要信号调理与转换电路，辅助电源。
1.4 传感器是如何分类的？答：传感器可按输入量、输出量、工作原理、基本效应、能量变换关系以和所蕴含的技术特征等分类，其中按输入量和工作原理的分类方式应用较为普遍。
①按传感器的输入量（即被测参数）进行分类按输入量分类的传感器以被测物理量命名，如位移传感器、速度传感器、温度传感器、湿度传感器、压力传感器等。
②按传感器的工作原理进行分类根据传感器的工作原理（物理定律、物理效应、半导体理论、化学原理等），可以分为电阻式传感器、电感式传感器、电容式传感器、压电式传感器、磁敏式传感器、热电式传感器、光电式传感器等。
③按传感器的基本效应进行分类根据传感器敏感元件所蕴含的基本效应，可以将传感器分为物理传感器、化学传感器和生物传感器。
1.6 改善传感器性能的技术途径有哪些？答：①差动技术；②平均技术；③补偿与修正技术；④屏蔽、隔离与干扰抑制；⑤稳定性处理。
第2章传感器的基本特性2.1 什么是传感器的静态特性？描述传感器静态特性的主要指标有哪些？答：传感器的静态特性是它在稳态信号作用下的输入、输出关系。
静态特性所描述的传感器的输入-输出关系中不含时间变量。
衡量传感器静态特性的主要指标是线性度、灵敏度、分辨率、迟滞、重复性和漂移。
2.3 利用压力传感器所得测试数据如下表所示，计算非线性误差、迟滞和重复性误差。
综合测试题及参考答案（4套）综合试题一一、单项选择题（本大题共10小题，每小题2分，共20分）在每小题列出的四个选项中只有一个选项是符合题冃要求的，请将正确选项前的字母填在题示的括号内。
错选、多选和未选均不得分。
1、传感器的主要功能是（）。
A.检测和转换B.滤波和放大C.调制和解调D.传输和显示2、在直流电路中使用电流表和电压表测量负载功率的测量方法属于（）。
A.直接测量B.间接测量C.组合测量D.等精度测量3、电阻应变片配用的测量电路中，为了克服分布电容的影响，多采用（）oA.直流平衡电桥B.直流不平衡电桥C.交流平衡电桥0.交流不平衡电桥4、差动螺线管式电感传感器配用的测量电路有（）0A.直流电桥B.变压器式交流电桥C.相敏检波电路D.运算放大电路5、实用热电偶的热电极材料中，用的较多的是（）0A.纯金属B.非金属C.半导体D.合金6、光电管和光电倍增管的特性主要取决于（）。
A.阴极材料B.阳极材料C.纯金属阴极材料D.玻璃壳材料7、用光敏二极管或三级管测量某光源的光通量时，是根据它们的什么特性实现的（）0A.光谱特性B.伏安特性C.频率特性0.光电特性8、超声波测量物位是根据超声波在两种介质的分界面上的什么特性而工作的（）oA.反射B.折射C.衍射D.散射9、下列关于微波传感器的说法中错误的是（）。
A.可用普通电了管与晶体管构成微波振荡器B.天线具有特殊结构使发射的微波具有尖锐的方向性C.用电流一电压特性呈非线性的电子元件做探测微波的敏感探头D.町分为反射式和遮断式两类10、用N型材料SnO?制成的气敏电阻在空气中经加热处于稳定状态后，与N0?接触后（）。
A.电阻值变小B.电阻值变人C.电阻值不变D.不确定二、简答题（本大题共5小题，每小题6分，共30分）1、什么是传感器动态特性和静态特性？简述在什么条件下只研究静态特就能够满足通常的盂要，而在什么条件下一般要研究传感器的动态特性？实现不失真测量的条件是什么？2、分析如图6.1所示自感式传感器当动铁心左右移动时自感L变化情况（已知空气隙的长度为xl和x2,空气隙的而积为S,磁导率为线圈匝数W不变）。

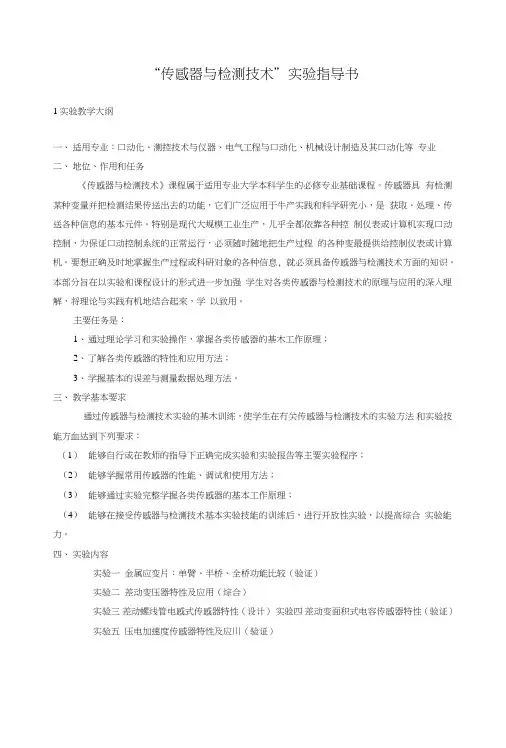

“传感器与检测技术”实验指导书1实验教学大纲一、适用专业：口动化、测控技术与仪器、电气工程与口动化、机械设计制造及其口动化等专业二、地位、作用和任务《传感器与检测技术》课程属于适用专业大学本科学生的必修专业基础课程。
传感器具有检测某种变量并把检测结果传送出去的功能，它们广泛应用于牛产实践和科学研究小，是获取、处理、传送各种信息的基本元件。
特别是现代大规模工业生产，儿乎全都依靠各种控制仪表或计算机实现口动控制，为保证口动控制系统的正常运行，必须随时随地把生产过程的各种变最提供给控制仪表或计算机。
要想正确及时地掌握生产过程或科研对象的各种信息, 就必须具备传感器与检测技术方面的知识。
本部分旨在以实验和课程设计的形式进一步加强学生対各类传感器与检测技术的原理与应用的深入理解，将理论与实践有机地结合起來，学以致用。
主要任务是：1、通过理论学习和实验操作，掌握各类传感器的棊木工作原理；2、了解各类传感器的特性和应用方法；3、学握基本的误差与测量数据处理方法。
三、教学基本要求通过传感器与检测技术实验的棊木训练，使学生在冇关传感器与检测技术的实验方法和实验技能方血达到下列要求：（1）能够自行或在教师的指导下正确完成实验和实验报告等主要实验程序；（2）能够学握常用传感器的性能、调试和使用方法；（3）能够通过实验完整学握各类传感器的基本工作原理；（4）能够在接受传感器与检测技术基本实验技能的训练后，进行开放性实验，以提高综合实验能力。
四、实验内容实验一金属应变片：单臂、半桥、全桥功能比较（验证）实验二差动变压器特性及应用（综合）实验三差动螺线管电感式传感器特性（设计）实验四差动变面积式电容传感器特性（验证）实验五压电加速度传感器特性及应川（验证）实验六磁电式传感器特性（验证）实验七崔尔式传感器特性（验证）实验八热敏电阻测温特性（设计）实验九光纤位移传感器特性及应川（验证）实验十汽车防撞报警系统设计（设计）五、实验教材主要教材：《传感辭与检测技术学习指导（实验部分）》六、考核方法根据实验操作效果、实验态度、实验报告撰写结果等进行综合评定。

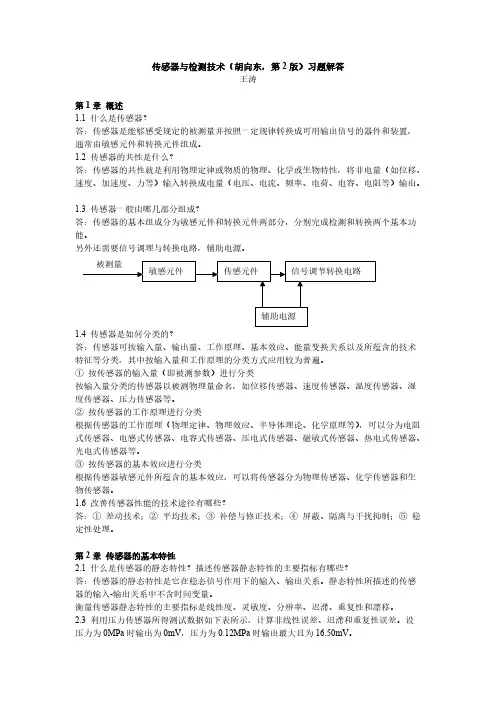

传感器与检测技术（胡向东，第2版）习题解答王涛第1章概述1.1 什么是传感器？答：传感器是能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置，通常由敏感元件和转换元件组成。
1.2 传感器的共性是什么？答：传感器的共性就是利用物理定律或物质的物理、化学或生物特性，将非电量（如位移、速度、加速度、力等）输入转换成电量（电压、电流、频率、电荷、电容、电阻等）输出。
1.3 传感器一般由哪几部分组成？答：传感器的基本组成分为敏感元件和转换元件两部分，分别完成检测和转换两个基本功能。
为普遍。
①按传感器的输入量（即被测参数）进行分类按输入量分类的传感器以被测物理量命名，如位移传感器、速度传感器、温度传感器、湿度传感器、压力传感器等。
②按传感器的工作原理进行分类根据传感器的工作原理（物理定律、物理效应、半导体理论、化学原理等），可以分为电阻式传感器、电感式传感器、电容式传感器、压电式传感器、磁敏式传感器、热电式传感器、光电式传感器等。
③按传感器的基本效应进行分类根据传感器敏感元件所蕴含的基本效应，可以将传感器分为物理传感器、化学传感器和生物传感器。
1.6 改善传感器性能的技术途径有哪些？答：①差动技术；②平均技术；③补偿与修正技术；④屏蔽、隔离与干扰抑制；⑤稳定性处理。
第2章传感器的基本特性2.1 什么是传感器的静态特性？描述传感器静态特性的主要指标有哪些？答：传感器的静态特性是它在稳态信号作用下的输入、输出关系。
静态特性所描述的传感器的输入-输出关系中不含时间变量。
衡量传感器静态特性的主要指标是线性度、灵敏度、分辨率、迟滞、重复性和漂移。
2.3 利用压力传感器所得测试数据如下表所示，计算非线性误差、迟滞和重复性误差。
设压力为0MPa时输出为0mV，压力为0.12MPa时输出最大且为16.50mV。
解：①求非线性误差，首先要求实际特性曲线与拟合直线之间的最大误差，拟合直线在输入量变化不大的条件下，可以用切线或割线拟合、过零旋转拟合、端点平移拟合等来近似地代表实际曲线的一段（多数情况下是用最小二乘法来求出拟合直线）。
第1章传感器特性习题答案：5.答：静特性是当输入量为常数或变化极慢时，传感器的输入输出特性，其主要指标有线性度、迟滞、重复性、分辨力、稳定性、温度稳定性、各种抗干扰稳定性。
传感器的静特性由静特性曲线反映出来，静特性曲线由实际测绘中获得。
人们根据传感器的静特性来选择合适的传感器。
9．解：10.解：11．解：带入数据拟合直线灵敏度0.68,线性度±7%。
，，，，，，13．解：此题与炉温实验的测试曲线类似:14．解：15．解：所求幅值误差为1.109,相位滞后33042,所求幅值误差为1.109,相位滞后33042,16．答：dy/dx=1-0.00014x。
微分值在x<7143Pa时为正，x>7143Pa时为负，故不能使用。
17．答：⑴20。
C时，0～100ppm对应得电阻变化为250～350kΩ。
V0在48.78～67.63mV之间变化。
⑵如果R2=10MΩ，R3=250kΩ，20。
C时，V0在0～18.85mV之间变化。
30。
C时V0在46.46mV（0ppm）～64.43mV（100ppm）之间变化。
⑶20。
C时，V0为0～18.85mV，30。
C时V0为0～17.79mV，如果零点不随温度变化，灵敏度约降低4.9%。
但相对（2）得情况来说有很大的改善。
18．答：感应电压=2πfCRSVN,以f=50/60Hz,RS=1kΩ,VN=100代入，并保证单位一致，得：感应电压=2π*60*500*10-12*1000*100[V]=1.8*10-2V 第3章应变式传感器概述习题答案9.答：(1).全桥电路如下图所示(2).圆桶截面积应变片1、2、3、4感受纵向应变；应变片5、6、7、8感受纵向应变；满量程时：（3）10．答：敏感元件与弹性元件温度误差不同产生虚假误差，可采用自补偿和线路补偿。
11．解：12．解：13．解：①是ΔR/R=2（Δl/l）。
因为电阻变化率是ΔR/R=0.001，所以Δl/l（应变）=0.0005=5*10-4。
传感器与检测技术（胡向东，第2版）习题解答王涛第1章概述什么是传感器答：传感器是能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置，通常由敏感元件和转换元件组成。
传感器的共性是什么答：传感器的共性就是利用物理定律或物质的物理、化学或生物特性，将非电量（如位移、速度、加速度、力等）输入转换成电量（电压、电流、频率、电荷、电容、电阻等）输出。
传感器一般由哪几部分组成答：传感器的基本组成分为敏感元件和转换元件两部分，分别完成检测和转换两个基本功能。
②按传感器的工作原理进行分类根据传感器的工作原理（物理定律、物理效应、半导体理论、化学原理等），可以分为电阻式传感器、电感式传感器、电容式传感器、压电式传感器、磁敏式传感器、热电式传感器、光电式传感器等。
③按传感器的基本效应进行分类根据传感器敏感元件所蕴含的基本效应，可以将传感器分为物理传感器、化学传感器和生物传感器。
改善传感器性能的技术途径有哪些答：①差动技术；②平均技术；③补偿与修正技术；④屏蔽、隔离与干扰抑制；⑤稳定性处理。
第2章传感器的基本特性什么是传感器的静态特性描述传感器静态特性的主要指标有哪些答：传感器的静态特性是它在稳态信号作用下的输入、输出关系。
静态特性所描述的传感器的输入-输出关系中不含时间变量。
衡量传感器静态特性的主要指标是线性度、灵敏度、分辨率、迟滞、重复性和漂移。
利用压力传感器所得测试数据如下表所示，计算非线性误差、迟滞和重复性误差。
设压力解：①求非线性误差，首先要求实际特性曲线与拟合直线之间的最大误差，拟合直线在输入量变化不大的条件下，可以用切线或割线拟合、过零旋转拟合、端点平移拟合等来近似地代表实际曲线的一段（多数情况下是用最小二乘法来求出拟合直线）。
（1）端点线性度： 设拟合直线为：y=kx+b, 根据两个端点（0，0）和（，），则拟合直线斜率： ∴*+b= ∴b=0（2）最小二乘线性度： 设拟合直线方程为01y a a x =+， 误差方程01()i i i i i y y y a a x v ∧∧-=-+= 令10x a =，21x a =由已知输入输出数据，根据最小二乘法，有：直接测量值矩阵0.644.047.4710.9314.45L ⎡⎤⎢⎥⎢⎥⎢⎥=⎢⎥⎢⎥⎢⎥⎣⎦，系数矩阵10.0210.0410.0610.0810.10A ⎡⎤⎢⎥⎢⎥⎢⎥=⎢⎥⎢⎥⎢⎥⎣⎦，被测量估计值矩阵01a X a ∧⎡⎤=⎢⎥⎣⎦由最小二乘法：''A A X A L ∧=，有答：非线性误差公式：max 0.106100%100%0.64%16.50L FS L Y γ∆=±⨯=⨯= ② 迟滞误差公式：max100%H FSH Y γ∆=⨯， 又∵最大行程最大偏差max H ∆=，∴max 0.1100%100%0.6%16.50H FS H Y γ∆=⨯=⨯= ③ 重复性误差公式：max100%L FSR Y γ∆=±⨯， 又∵重复性最大偏差为max R ∆=，∴max 0.08100%100%0.48%16.50L FS R Y γ∆=±⨯=±⨯=± 用一阶传感器测量100Hz 的正弦信号，如果要求幅值误差限制在±5％以内，时间常数应取多少如果用该传感器测量50Hz 的正弦信号，其幅值误差和相位误差各为多少 解：一阶传感器频率响应特性：1()()1H j j ωτω=+幅频特性：()A ω=由题意有()15%A ω-≤15%-≤又22200f Tπωππ=== 所以：0＜τ＜取τ=，ω=2πf=2π×50=100π幅值误差：()100% 1.32%A ω∆==-所以有%≤△A(ω)＜0相位误差：△φ(ω)=-arctan(ωτ)= 所以有≤△φ(ω)＜0某温度传感器为时间常数τ=3s 的一阶系统，当传感器受突变温度作用后，试求传感器指示出温差的三分之一和二分之一所需的时间。
