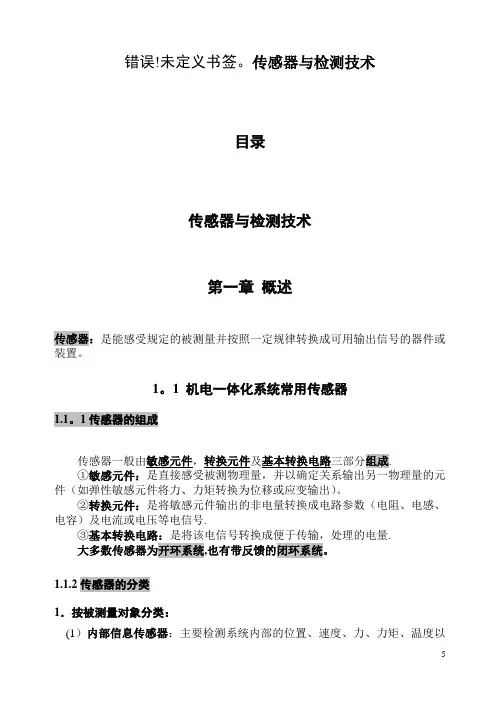

传感器与检测技术第二版胡向东著第一章 概述.

错误!未定义书签。

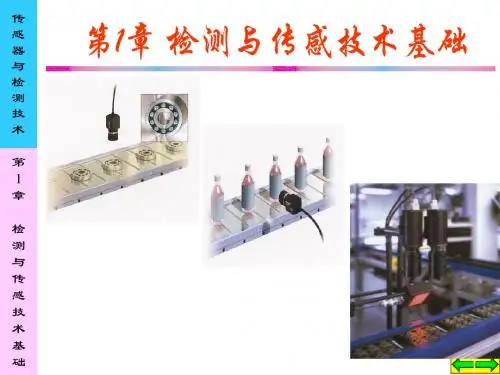

传感器与检测技术目录传感器与检测技术第一章概述传感器：是能感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置。

1。

1 机电一体化系统常用传感器1.1。

1传感器的组成传感器一般由敏感元件，转换元件及基本转换电路三部分组成.①敏感元件：是直接感受被测物理量，并以确定关系输出另一物理量的元件（如弹性敏感元件将力、力矩转换为位移或应变输出）。

②转换元件：是将敏感元件输出的非电量转换成电路参数（电阻、电感、电容）及电流或电压等电信号.③基本转换电路：是将该电信号转换成便于传输，处理的电量.大多数传感器为开环系统,也有带反馈的闭环系统。

1.1.2传感器的分类1．按被测量对象分类：(1）内部信息传感器：主要检测系统内部的位置、速度、力、力矩、温度以及异常变化。

（2)外部信息传感器：主要检测系统的外部环境状态，它有相对应的接触式（触觉传感器、滑动觉传感器、压觉传感器）和非接触式（视觉传感器、超声测距、激光测距)。

2．传感器按工作机理:（1）物性型传感器：利用某种性质随被测参数的变化而变化的原理制成的(主要有：光电式传感器、压电式传感器）。

（2）结构型传感器是利用物理学中场的定律和运动定律等构成的（主要有电感式传感器、电容式传感器、光栅式传感器）.3．按被测物理量分类如位移传感器用于测量位移，温度传感器用于测量温度。

4. 按工作原理分类可分为电阻式、电感式、电容式、光电式、磁电式、压电式、热电式、陀螺式、机械式、流体式.有利于传感器的设计和应用：5. 按传感器能量源分类:(1)无源型：不需外加电源，而是将被测量的相关能量转换成电量输出（主要有：压电式、磁电感应式、热电式、光电式)又称能量转换型；（2）有源型：需要外加电源才能输出电量,又称能量控制型（主要有：电阻式、电容式、电感式、霍尔式).电阻式包括光敏电阻、热敏电阻、湿敏电阻等形式.6。

按输出信号的性质分类：（1）开关型（二值型）:是“1”和“0"或开（ON）和关（OFF）；(2）模拟型:输出是与输入物理量变换相对应的连续变化的电量，其输入/输出可线性，也可非线性；（3）数字型:①计数型：又称脉冲数字型,它可以是任何一种脉冲发生器所发出的脉冲数与输入量成正比，加上计数器可对输入量进行计数；②代码型（又称编码型）：输出的信号是数字代码，各码道的状态随输入量变化.其代码“1”为高电平，“0"为低电平.①开关型(二值型）：包括接触型（微动开关、行程开关、接触开关）、非接触型（光电开关、接近开关）;②模拟型：包括电阻型(电位器、电阻应变片）、电压\电流型（热电偶、光电电池）、电容\电感型（电容、电感式位置传感器）；③数字型：包括计数型（脉冲或方波信号+计数器）、代码型（回转编码器、礠尺)。

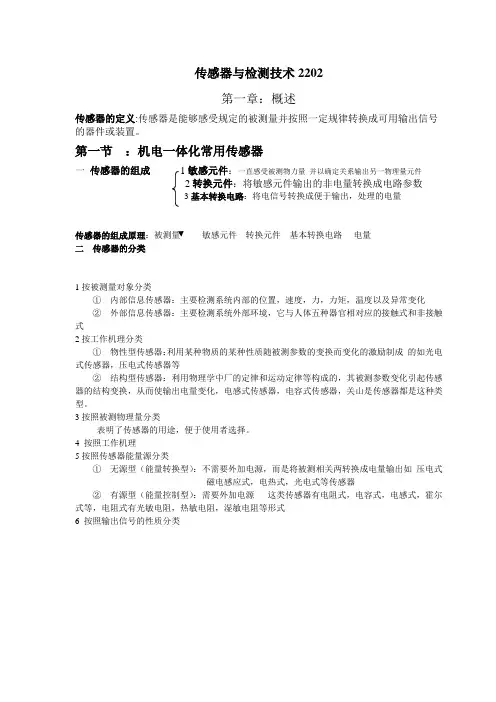

传感器与检测技术2202第一章：概述传感器的定义:传感器是能够感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置。

第一节：机电一体化常用传感器一传感器的组成1敏感元件：一直感受被测物力量并以确定关系输出另一物理量元件2转换元件：将敏感元件输出的非电量转换成电路参数3基本转换电路：将电信号转换成便于输出，处理的电量传感器的组成原理：被测量------敏感元件---转换元件---基本转换电路----电量二传感器的分类1按被测量对象分类①内部信息传感器：主要检测系统内部的位置，速度，力，力矩，温度以及异常变化②外部信息传感器：主要检测系统外部环境，它与人体五种器官相对应的接触式和非接触式2按工作机理分类①物性型传感器：利用某种物质的某种性质随被测参数的变换而变化的激励制成的如光电式传感器，压电式传感器等②结构型传感器：利用物理学中厂的定律和运动定律等构成的，其被测参数变化引起传感器的结构变换，从而使输出电量变化，电感式传感器，电容式传感器，关山是传感器都是这种类型。

3按照被测物理量分类表明了传感器的用途，便于使用者选择。

4 按照工作机理5按照传感器能量源分类①无源型（能量转换型）：不需要外加电源，而是将被测相关两转换成电量输出如压电式磁电感应式，电热式，光电式等传感器②有源型（能量控制型）：需要外加电源这类传感器有电阻式，电容式，电感式，霍尔式等，电阻式有光敏电阻，热敏电阻，湿敏电阻等形式6 按照输出信号的性质分类①开关型（二值型）：接触型（微动开关，行程开关，接触开关）非接触型（光电开关，接触开关）模拟型：电阻型（电位器，电阻应变片）电压电流型（热电偶，光电电池）传感器电感，电容型（电感，电容式位置传感器）数字型：计数型代码型三传感器的特性及主要性能指标传感器的特性主要是指输出与输入之间的关系，有静态特性和动态特性1．静态特性：当传感器的输入量为常数或随时间作缓慢变化时，传感器的输出与输入之间的关系2．动态特性：传感器的输出量对于随时间变化的输入量的响应特性3．传感器的性能指标（P5牢记）传感器的性能要求①高精度，低成本②高灵敏度③工作可靠④稳定性好⑤抗干扰能力强⑥动态特性好⑦结构简单，小巧第二节传感检测技术的地位和作用第三节重点：传感器及检测系统基本特性的评价值白哦与选择则原则一、测量范围及量程①测量范围：传感器在允许误差限内，其被测量值的范围②量程：传感器在测量范围内的最高值与最低值之差③过载能力：在不导致引起传感器规定性能直白哦永久改变的条件下传感器允许超过其测量范围的能力④过载能力通常用超值除以量程二灵敏度①灵敏度：传感器的输出量的变化量与引起变化的输入量的变化量之比②总灵敏度：k=k1*k2.....kn③灵敏度误差：rs= k0/k0④灵敏度表示传感器或者传感器检测系统对被测物理量变化的反应能力。

第1章传感器特性习题答案：5.答：静特性是当输入量为常数或变化极慢时，传感器的输入输出特性，其主要指标有线性度、迟滞、重复性、分辨力、稳定性、温度稳定性、各种抗干扰稳定性。

传感器的静特性由静特性曲线反映出来，静特性曲线由实际测绘中获得。

人们根据传感器的静特性来选择合适的传感器。

9．解：10.解：11．解：带入数据拟合直线灵敏度0.68,线性度±7%。

，，，，，，13．解：此题与炉温实验的测试曲线类似:14．解：15．解：所求幅值误差为1.109,相位滞后33042,所求幅值误差为1.109,相位滞后33042,16．答：dy/dx=1-0.00014x。

微分值在x<7143Pa时为正，x>7143Pa时为负，故不能使用。

17．答：⑴20。

C时，0～100ppm对应得电阻变化为250～350kΩ。

V0在48.78～67.63mV之间变化。

⑵如果R2=10MΩ，R3=250kΩ，20。

C时，V0在0～18.85mV之间变化。

30。

C时V0在46.46mV（0ppm）～64.43mV（100ppm）之间变化。

⑶20。

C时，V0为0～18.85mV，30。

C时V0为0～17.79mV，如果零点不随温度变化，灵敏度约降低4.9%。

但相对（2）得情况来说有很大的改善。

18．答：感应电压=2πfCRSVN,以f=50/60Hz,RS=1kΩ,VN=100代入，并保证单位一致，得：感应电压=2π*60*500*10-12*1000*100[V]=1.8*10-2V 第3章应变式传感器概述习题答案9.答：(1).全桥电路如下图所示(2).圆桶截面积应变片1、2、3、4感受纵向应变；应变片5、6、7、8感受纵向应变；满量程时：（3）10．答：敏感元件与弹性元件温度误差不同产生虚假误差，可采用自补偿和线路补偿。

11．解：12．解：13．解：①是ΔR/R=2（Δl/l）。

因为电阻变化率是ΔR/R=0.001，所以Δl/l（应变）=0.0005=5*10-4。

传感器与检测技术（胡向东，第2版）习题解答王涛第1章概述什么是传感器答：传感器是能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置，通常由敏感元件和转换元件组成。

传感器的共性是什么答：传感器的共性就是利用物理定律或物质的物理、化学或生物特性，将非电量（如位移、速度、加速度、力等）输入转换成电量（电压、电流、频率、电荷、电容、电阻等）输出。

传感器一般由哪几部分组成答：传感器的基本组成分为敏感元件和转换元件两部分，分别完成检测和转换两个基本功能。

②按传感器的工作原理进行分类根据传感器的工作原理（物理定律、物理效应、半导体理论、化学原理等），可以分为电阻式传感器、电感式传感器、电容式传感器、压电式传感器、磁敏式传感器、热电式传感器、光电式传感器等。

③按传感器的基本效应进行分类根据传感器敏感元件所蕴含的基本效应，可以将传感器分为物理传感器、化学传感器和生物传感器。

改善传感器性能的技术途径有哪些答：①差动技术；②平均技术；③补偿与修正技术；④屏蔽、隔离与干扰抑制；⑤稳定性处理。

第2章传感器的基本特性什么是传感器的静态特性描述传感器静态特性的主要指标有哪些答：传感器的静态特性是它在稳态信号作用下的输入、输出关系。

静态特性所描述的传感器的输入-输出关系中不含时间变量。

衡量传感器静态特性的主要指标是线性度、灵敏度、分辨率、迟滞、重复性和漂移。

利用压力传感器所得测试数据如下表所示，计算非线性误差、迟滞和重复性误差。

设压力解：①求非线性误差，首先要求实际特性曲线与拟合直线之间的最大误差，拟合直线在输入量变化不大的条件下，可以用切线或割线拟合、过零旋转拟合、端点平移拟合等来近似地代表实际曲线的一段（多数情况下是用最小二乘法来求出拟合直线）。

（1）端点线性度： 设拟合直线为：y=kx+b, 根据两个端点（0，0）和（，），则拟合直线斜率： ∴*+b= ∴b=0（2）最小二乘线性度： 设拟合直线方程为01y a a x =+， 误差方程01()i i i i i y y y a a x v ∧∧-=-+= 令10x a =，21x a =由已知输入输出数据，根据最小二乘法，有：直接测量值矩阵0.644.047.4710.9314.45L ⎡⎤⎢⎥⎢⎥⎢⎥=⎢⎥⎢⎥⎢⎥⎣⎦，系数矩阵10.0210.0410.0610.0810.10A ⎡⎤⎢⎥⎢⎥⎢⎥=⎢⎥⎢⎥⎢⎥⎣⎦，被测量估计值矩阵01a X a ∧⎡⎤=⎢⎥⎣⎦由最小二乘法：''A A X A L ∧=，有答：非线性误差公式：max 0.106100%100%0.64%16.50L FS L Y γ∆=±⨯=⨯= ② 迟滞误差公式：max100%H FSH Y γ∆=⨯， 又∵最大行程最大偏差max H ∆=，∴max 0.1100%100%0.6%16.50H FS H Y γ∆=⨯=⨯= ③ 重复性误差公式：max100%L FSR Y γ∆=±⨯， 又∵重复性最大偏差为max R ∆=，∴max 0.08100%100%0.48%16.50L FS R Y γ∆=±⨯=±⨯=± 用一阶传感器测量100Hz 的正弦信号，如果要求幅值误差限制在±5％以内，时间常数应取多少如果用该传感器测量50Hz 的正弦信号，其幅值误差和相位误差各为多少 解：一阶传感器频率响应特性：1()()1H j j ωτω=+幅频特性：()A ω=由题意有()15%A ω-≤15%-≤又22200f Tπωππ=== 所以：0＜τ＜取τ=，ω=2πf=2π×50=100π幅值误差：()100% 1.32%A ω∆==-所以有%≤△A(ω)＜0相位误差：△φ(ω)=-arctan(ωτ)= 所以有≤△φ(ω)＜0某温度传感器为时间常数τ=3s 的一阶系统，当传感器受突变温度作用后，试求传感器指示出温差的三分之一和二分之一所需的时间。

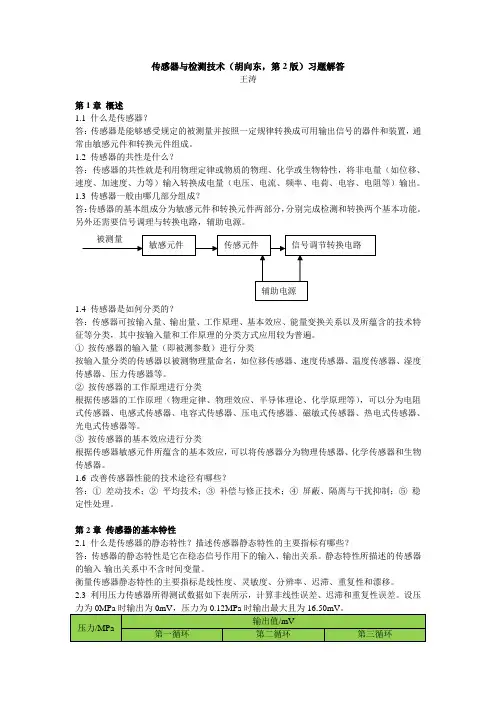

传感器与检测技术（胡向东，第2版）习题解答王涛第1章概述1.1 什么是传感器？答：传感器是能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置，通常由敏感元件和转换元件组成。

1.2 传感器的共性是什么？答：传感器的共性就是利用物理定律或物质的物理、化学或生物特性，将非电量（如位移、速度、加速度、力等）输入转换成电量（电压、电流、频率、电荷、电容、电阻等）输出。

1.3 传感器一般由哪几部分组成？答：传感器的基本组成分为敏感元件和转换元件两部分，分别完成检测和转换两个基本功能。

另外还需要信号调理与转换电路，辅助电源。

1.4 传感器是如何分类的？答：传感器可按输入量、输出量、工作原理、基本效应、能量变换关系以及所蕴含的技术特征等分类，其中按输入量和工作原理的分类方式应用较为普遍。

①按传感器的输入量（即被测参数）进行分类按输入量分类的传感器以被测物理量命名，如位移传感器、速度传感器、温度传感器、湿度传感器、压力传感器等。

②按传感器的工作原理进行分类根据传感器的工作原理（物理定律、物理效应、半导体理论、化学原理等），可以分为电阻式传感器、电感式传感器、电容式传感器、压电式传感器、磁敏式传感器、热电式传感器、光电式传感器等。

③按传感器的基本效应进行分类根据传感器敏感元件所蕴含的基本效应，可以将传感器分为物理传感器、化学传感器和生物传感器。

1.6 改善传感器性能的技术途径有哪些？答：①差动技术；②平均技术；③补偿与修正技术；④屏蔽、隔离与干扰抑制；⑤稳定性处理。

第2章传感器的基本特性2.1 什么是传感器的静态特性？描述传感器静态特性的主要指标有哪些？答：传感器的静态特性是它在稳态信号作用下的输入、输出关系。

静态特性所描述的传感器的输入-输出关系中不含时间变量。

衡量传感器静态特性的主要指标是线性度、灵敏度、分辨率、迟滞、重复性和漂移。

2.3 利用压力传感器所得测试数据如下表所示，计算非线性误差、迟滞和重复性误差。
