CAD二级考试轴测图的画法

CAD二级考试轴测图的画法

1环境设置
（1）工具－－>草图设置、捕捉和栅格－－>捕捉业型和样式：等轴测捕捉－－>确定，激活
（2）打开正交模式
（3）按F5可以进行草绘平面的设置，左平面、上平面、右平面
2图形的绘制
（1）在轴测图里圆的绘制要用椭圆工具中的轴测圆（i），平面或圆的拉伸不能用偏移，只能用复制。

（2）圆与圆之间的连接要用到象限点捕捉。

（3）多余的线条可以用裁剪。

（4）圆角的画法
3轴测图的标注如下图：
4轴测图中文字的转正
在字体样式中新建两个样式，在倾斜角度中分别是+30和-30度，然后分别应用于各标注中。

建议：复杂的轴测图可分别画出各个部分，然后用移动命令进行组装和裁剪。

《轴侧图2版》课件

《轴侧图2版》课件
相匹配
选择文字： 根据内容选 择合适的字 体、字号、 颜色等，使 其与内容相
匹配
编辑文字： 调整文字的 大小、位置、 对齐方式等， 使其与内容
相匹配
动画效果：选择 合适的动画效果， 如淡入淡出、缩 放、旋转等，使 内容更加生动有 趣。
交互效果：设置 按钮、链接等交 互元素，让用户 可以点击、拖动 等操作，增加互 动性。
,
01 单 击 添 加 目 录 项 标 题 02 轴 侧 图 2 版 P P T 课 件 介 绍 03 轴 侧 图 2 版 P P T 课 件 的 内 容 04 轴 侧 图 2 版 P P T 课 件 的 制 作 技 巧 05 轴 侧 图 2 版 P P T 课 件 的 演 示 技 巧 06 轴 侧 图 2 版 P P T 课 件 的 案 例 分 析
背景：轴侧图2版PPT课件是为了 满足教学需求，帮助学生更好地 理解和掌握轴侧图知识而开发的。
课件特点：内容丰富、图文并茂、 易于理解，适合不同年级的学生 使用。添加ຫໍສະໝຸດ 题添加标题添加标题
添加标题
目的：通过课件，让学生了解轴 侧图的基本概念、绘制方法、应 用领域等，提高学生的空间思维 能力和实践操作能力。
改进演示效果：根据 反馈结果，对演示内 容、方式、节奏等方 面进行调整，以提高 演示效果。
持续改进：在每次演 示后，都要进行反馈 收集和使用，不断改 进演示效果，以达到 更好的教学效果。
主题：某公司年度报告
特点：数据可视化、图表清晰、逻辑性强
内容：公司业绩、市场分析、未来规划等 设计风格：简洁、专业、大气
图片包括产品图片、场 景图片、示意图等，用 于辅助说明和增强视觉 效果。
图表和图片的布局和 设计应遵循一定的原 则，如对比、对齐、 重复等，以提高PPT 的视觉效果和可读性。

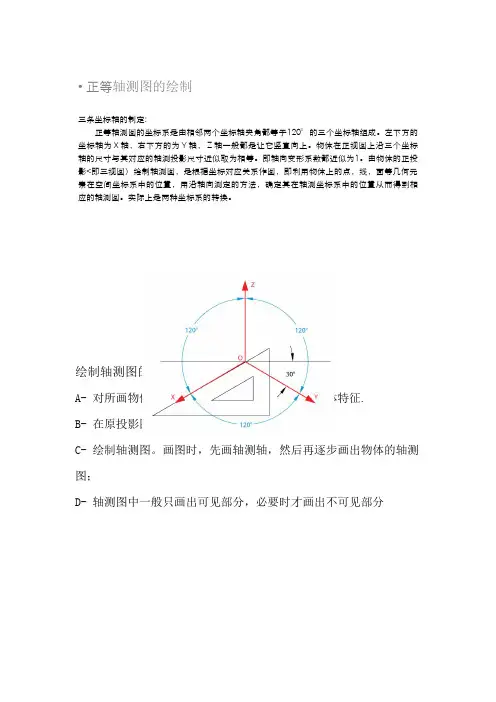

绘制轴测图的方法和步骤
