汽轮机厂房设备布置原则
- 格式:ppt
- 大小:757.50 KB
- 文档页数:8
核电厂汽轮发电机厂房布置1、汽机房运转层宜采用大平台布置,且应满足汽机房的通风、安装、检修的要求。
2、汽机房及除氧间宜采用地上式布置方式。
采用直流供水时,经技术经济比较,可采用整体下沉式布置或凝汽器局部降标高布置。
整体下沉式布置的地下室应满足排水、防潮、通风、照明和检修维护等要求。
3、电动给水泵宜布置在除氧器正下方。
4、除氧器的布置应符合下列规定:(1)除氧器宜布置在汽机房侧的除氧间内;(2)除氧器给水箱的安装标高,应保证在汽轮机甩负荷瞬态工况下,给水泵或其前置泵的进口不发生汽化;(3)除氧器不宜布置在电气厂房上方。
布置在电气厂房上方时,除氧器层的楼面应采取防水措施。
5、汽轮机主油箱、润滑油泵和冷油器设备宜集中布置在汽机房机头侧;润滑油的贮存、净化和输送设备宜布置在润滑油贮存传送间内。
6、汽水分离再热器系统设备的布置应符合下列规定:(1)MSR宜布置在汽轮机两侧,布置应保证疏水的顺畅及汽水分离再热器检修要求;(2)MSR再热器疏水箱的布置应保证疏水顺畅;(3)MSR分离器疏水箱的布置应保证壳体疏水泵进口不发生汽化;(4)MSR分离器疏水泵宜布置在底层。
7、高、低压加热器的布置应符合下列规定:(1)高、低压加热器的布置应使抽汽管道短捷;(2)高、低压加热器的布置应保证疏水顺畅。
8、凝结水精处理装置宜布置在汽机房或辅助厂房内,再生装置和精处理控制室宜布置在同一层。
每台机组的凝结水精处理装置、水汽取样监测装置和化学加药装置,宜相对集中布置。
9、热水生产及分配系统设备宜布置在除氧间内,也可布置于靠近汽机房的其他位置。
10、采用机械进风方式时,通风设备应布置在通风机房内,通风机房宜靠近汽机房布置。
工程施工设备布置一、施工设备布置的原则1.安全性原则。
设备布置应以安全第一为原则,保证施工过程中不发生意外事故。
2.有效性原则。
设备布置应合理有效,能够满足施工需要,提高施工效率。
3.经济性原则。
设备布置应考虑成本效益,避免不必要的浪费。
4.便捷性原则。
设备布置应方便施工人员操作,提高工作效率。
5.美观性原则。
设备布置应有序美观,为施工现场营造良好的工作环境。
二、施工设备布置的步骤1.前期准备。
在确定施工设备的种类和数量之前,需要对施工现场进行全面的勘测和测量,了解地形地貌、环境条件等情况,确定施工设备的需求。
2.确定施工设备种类和数量。
根据工程性质、规模和工期等因素,确定所需的施工设备种类和数量。
3.选择合适的施工设备。
根据施工设备的性能特点、品牌信誉等因素选择合适的设备,并确保设备的质量和使用寿命。
4.设备布置方案设计。
根据工程要求和实际情况,设计合理的设备布置方案,包括设备的位置、间距、通道等内容。
5.施工设备的安装和调试。
在设备布置完成后,需要进行设备的安装和调试工作,确保设备可以正常运行。
6.设备使用和维护。
在设备正式投入使用后,需要进行定期维护和保养工作,延长设备的使用寿命。
三、施工设备布置的注意事项1.设备布置要均衡。
避免将所有设备都集中在一个区域,要分散布置,避免密集而拥挤。
2.设备布置要考虑通道。
要保证设备之间有足够的通道和工作空间,便于设备的操作和维护。
3.设备布置要考虑安全。
要将危险设备远离人员密集区域,避免造成安全事故。
4.设备布置要考虑环境。
要充分考虑施工现场的环境条件,选择合适的设备,以确保设备能够正常运行。
5.设备布置要考虑未来发展。
要考虑未来施工工程的扩展和变化,留出一定的余地,避免设备过度集中或过度分散。
四、施工设备布置的优化方案1.合理分区。
根据施工的需要和设备的性质,将施工现场分成不同的区域,确定每个区域的设备布置方案。
2.设备集中。
将相似功能的设备集中布置,方便管理和维护,减少人员和物资的搬运。
火电厂主厂房布置规范1. 引言火电厂是一种以燃煤、燃油、天然气等为燃料,通过燃烧产生高温高压蒸汽推动汽轮机发电的设施。
主厂房是火电厂中最重要的区域之一,主要用于放置发电机组、锅炉、凝结器等设备。
合理的主厂房布置规范可以确保设备的安全运行、方便维护以及提高发电效率。
本文将介绍火电厂主厂房布置的规范要求。
2. 主厂房布置的基本原则火电厂主厂房的布置应遵循以下几个基本原则:2.1 安全第一火电厂是一种复杂的工业设施,安全问题必须放在首位。
主厂房的布置应考虑防火、防爆、通风、排烟等安全因素,确保设备的安全运行,减少意外事件的发生。
2.2 功能合理主厂房的布置应尽可能合理,使设备之间的距离和相互之间的关系有机结合。
各个功能区域之间的布置应满足生产操作的需要,提高生产效率。
2.3 维护便捷主厂房的布置应考虑设备的维护和检修,通道和空间的设计应合理,确保维修人员可以方便地进入各个设备,进行设备的日常维护和检修工作。
2.4 省能节能主厂房的布置应考虑节能降耗的要求,合理利用自然资源,优化设备的布置,减少能源的浪费,提高发电效率。
3. 主厂房布置的具体要求根据上述基本原则,火电厂主厂房的布置需要满足以下具体要求:3.1 设备的安全间距设备之间的安全间距是确保设备安全运行的重要因素。
不同设备之间的安全间距应符合规范要求,不得低于国家相关标准的要求。
3.2 排烟通风系统主厂房应配备完善的排烟通风系统,确保主厂房内空气流通,并及时排除产生的烟雾和有害气体,具备良好的工作环境。
3.3 设备进出通道主厂房应设置合理的设备进出通道,便于设备的运输、安装和调试。
通道应宽敞、平整,避免阻碍设备的正常运行。
3.4 维护空间的设计为方便设备的维护和检修,主厂房应合理设计维护空间。
维护空间应考虑设备的维修需要,满足工作人员进入和操作设备的要求。
3.5 能源利用和环保主厂房布置应考虑节能降耗和环保要求。
尽可能利用自然资源,优化设备布置,采用节能环保的设备,并且合理设计供暖、通风、供水等系统。
目录1.总则............................................................. 错误!未定义书签。
2.设计和运行条件 ........................................... 错误!未定义书签。
3.技术要求...................................................... 错误!未定义书签。
4.监造、检验和试验........................................ 错误!未定义书签。
5.技术资料及交付进度 . (18)6.供货范围、随机备品备件及专用工具 ........... 错误!未定义书签。
7.技术服务...................................................... 错误!未定义书签。
1.总则1.1本技术协议适用于浙江嘉化工业园投资发展有限公司兴港热电厂二期项目(简称“热电二期项目”) 发电机及其附属设备。
对设备的功能、设计、结构、性能、安装和试验等方面提出技术要求。
1.2发电机及所有附属设备应是成熟的、先进的,并具有制造相同容量机组且运行成功的实践经验。
不得使用试验性的设计和部件。
1.3买方在本技术协议提出了最低限度的技术要求,并未规定所有的技术要求和适用的标准,卖方应提供满足本技术协议和标准要求的高质量产品及其服务。
对国家有关安全、环保等强制性标准,必须满足其要求。
1.4买方须执行本技术协议所列标准及相应的国家和行业相关技术要求和适用的标准。
有矛盾时,按较高标准执行。
合同签订后,卖方应提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、试验、运行和维护等标准清单给买方,由买方确认。
1.5在签订合同之后,买方保留对本技术协议提出补充要求和修改的权力,卖方承诺予以满足技术要求。
如提出修改,具体项目和条件由买卖双方商定。
目录第一部分施工准备 (2)第一章编制依据 (2)第二章工程概况 (2)第三章施工部署 (2)第一节工程质量、工期等管理目标 (2)第二节项目管理组织机构 (3)第三节主要施工机械进场计划 (4)第四节劳动力需求计划 (4)第五节施工进度计划和施工平面布置 (5)第二部分施工方案及技术措施 (5)第一章施工条件 (5)第二章施工方案 (6)第三章分部分项工程技术措施 (11)第一节施工准备 (11)第二节抄测定位与施工放线 (11)第三节土方工程 (13)第四节基础模板工程 (14)第五节基础钢筋工程 (15)第六节基础砼工程 (16)第七节砼地面恢复工程 (18)第八节脚手架工程 (18)第四章大体积混凝土控制温度和收缩裂缝的技术措施 (19)第五章保证工程质量可靠性的措施 (20)第六章降低工程成本各项技术措施 (21)第七章保证工期措施 (21)第一节保证连续施工技术措施 (21)第二节管理组织方面的保证措施 (22)第三节材料保证措施 (22)第四节设备保证措施 (22)第一部分施工准备第一章编制依据本技术标书编制依据:1、本工程的招标文件、答疑材料2、本工程的相关图纸3、国家、地方的相关的法律法规、规范第二章工程概况哈尔滨汽轮机厂有限责任公司数控龙门镗铣床设备基础工程,位于哈尔滨汽轮机厂一分厂内。
本基础标高:以室内地面为±0.000。
外型尺寸:总长为22.6M,宽为11.945M,基础底标高为-3.4M,砼垫层100厚,强度等级为C10。
基础砼强度为C20,钢筋锚固及搭接长度为35d,且不小于500mm。
第三章施工部署第一节工程质量、工期等管理目标“实施科学管理,实现创优增效,确保用户满意”是哈市二建公司的质量方针。
实施科学管理是我们的工作方法;实现创优增效是我们的经营目标,确保用户满意是我们的承诺,即诚实服务、信誉履约、以有竞争力的新产品满足用户的期望与要求。
一、质量目标该工程的质量目标是:优良工程。

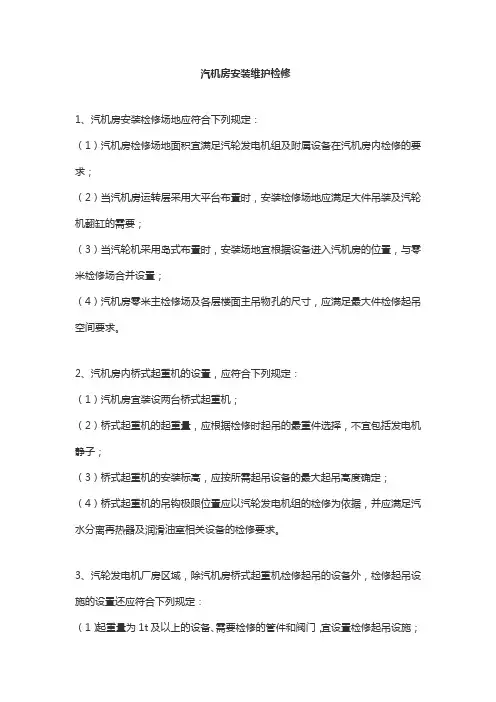

汽机房安装维护检修1、汽机房安装检修场地应符合下列规定:(1)汽机房检修场地面积宜满足汽轮发电机组及附属设备在汽机房内检修的要求;(2)当汽机房运转层采用大平台布置时,安装检修场地应满足大件吊装及汽轮机翻缸的需要;(3)当汽轮机采用岛式布置时,安装场地宜根据设备进入汽机房的位置,与零米检修场合并设置;(4)汽机房零米主检修场及各层楼面主吊物孔的尺寸,应满足最大件检修起吊空间要求。
2、汽机房内桥式起重机的设置,应符合下列规定:(1)汽机房宜装设两台桥式起重机;(2)桥式起重机的起重量,应根据检修时起吊的最重件选择,不宜包括发电机静子;(3)桥式起重机的安装标高,应按所需起吊设备的最大起吊高度确定;(4)桥式起重机的吊钩极限位置应以汽轮发电机组的检修为依据,并应满足汽水分离再热器及润滑油室相关设备的检修要求。
3、汽轮发电机厂房区域,除汽机房桥式起重机检修起吊的设备外,检修起吊设施的设置还应符合下列规定:(1)起重量为1t及以上的设备、需要检修的管件和阀门,宜设置检修起吊设施;(2)起重量为3t及以上并需经常检修的设备,宜设置电动起吊设施;(3)起重量为10t及以上的需检修起吊的设备,应设置电动起吊设施;(4)在汽轮发电机厂房内不便设置固定维护检修平台的位置,可设置移动升降检修设施;(5)露天布置的设备和阀门,可根据周围条件设置移动式或固定式起吊设施。
4、汽轮发电机厂房内主、辅机,应有必要的检修空间、安放场地、运输通道、运行和检修通道,厂房底层的纵向运输通道宜贯穿直通。
零米层应设置大门,大门应与厂区道路相连通。
5、电梯设置应符合下列规定:(1)汽轮发电机厂房应设置客货两用电梯;(2)电梯起重量宜为1t~3t;电梯应能在汽机房或除氧间各层停靠,并应满足其相互间被运输部件运输的要求。
关于火力发电厂汽轮发电机组基础设计问题的探讨发布时间:2021-02-24T14:26:50.670Z 来源:《建筑实践》2020年31期作者:张伟[导读] 火力发电厂的设计中,我们常会遇到各种各样的机器基础张伟天津华冶工程设计有限公司天津 300270摘要:火力发电厂的设计中,我们常会遇到各种各样的机器基础,而汽轮发电机是整个电厂的心脏,汽机基础则是电厂土建工程中最重要的项目之一。
因此,现行的规程规范对汽机基础的设计要求是非常高的。
此外,汽机基础还因其动力分析的复杂而成为发电厂土建结构工程中令人关注的设计之一。
论文结合实际工程设计,针对50MW汽轮发电机组基础结构设计中的主要布置要求和动力分析的概念、动力计算控制要点等进行了探讨,提出了见解及建议,供同类工程设计参考和借鉴。
关键词:汽轮发电机基础;动力分析;动扰力l. 概述汽轮机发电机机组是火力发电厂的核心,汽轮机组基础结构的安全性直接关系着汽轮发电机组能否正常工作以及整个电厂的运行安全。
因此,汽轮机组基础非常重要。
汽轮发电机组正常工作转速是3000r/min。
由于设备加工、安装等方面原因使其旋转中心与质心不可能完全共轴即存在偏心,导致产生惯性力,对结构而言即为动扰力。
根据汽机机组动扰力的性质并考虑工艺设备布置要求以及基础结构本身质量、刚度和阻尼的情况,需要对汽轮机组基础进行动力分析计算。
汽轮机组基础设计的特点是,除了静力计算外,必须进行动力分析计算;其难点就是振动的概念和分析计算。
本文剖析其特点难点,结合50MW汽轮机组钢筋混凝土框架基础实际工程,对结构设计中的主要布置要求和动力分析的概念、动力计算控制要点进行探讨如下。
2. 结构布置要求和动力分析的概念汽轮发电机组基础是空间框架结构、无限多自由度的振动体系,其结构的动力分析比较复杂,要想使复杂分析趋于简单、方便计算准确进而达到结构分析满意的结果,首先要“简单对称化”其结构体系,同时考虑汽轮机发电机设备对其基础结构的要求及其旋转振动的特性,进行结构布置,具体的主要原则有:1) 结构对称,即以汽轮发电机组纵轴线为对称线布置基础结构框架及其底板基础。
汽轮机安装作业指导书一、引言汽轮机是一种重要的能源转换设备,广泛应用于发电厂、石化厂、钢铁厂等工业领域。
为了确保汽轮机的安装质量和运行稳定性,本指导书旨在提供详细的安装作业指导,以确保安装过程中的安全性、准确性和高效性。
二、安装前准备1. 安装场地准备- 确保安装场地平整、干燥,并具备足够的承重能力。
- 清理场地内的杂物和障碍物,确保安装空间充足。
- 根据汽轮机的尺寸和重量,合理规划起重设备和搬运工具。
2. 安装人员培训- 安装人员应具备相关的技术知识和经验,了解汽轮机的基本原理和安装要求。
- 进行必要的安全培训,掌握安全操作规程和紧急救援措施。
3. 安装材料和工具准备- 根据汽轮机的型号和规格,准备相应的安装材料,如螺栓、垫片、密封胶等。
- 配备必要的安装工具,如扳手、起重机、测量仪器等。
三、安装步骤1. 安装基础- 根据汽轮机的尺寸和重量,制定合理的基础设计方案。
- 在基础上进行标注和测量,确保基础的准确度和平整度。
- 按照设计要求,进行基础的浇筑和固定。
2. 安装主体设备- 根据汽轮机的安装图纸和说明书,确定主体设备的位置和布置。
- 使用起重设备将汽轮机主体设备逐步吊装到预定位置,并进行固定。
- 根据连接要求,安装主体设备的进出口管道和电缆。
3. 安装辅助设备- 根据汽轮机的工艺要求,安装辅助设备,如冷却水系统、润滑油系统等。
- 连接辅助设备与主体设备,确保管道和电缆的正确连接和密封。
4. 安装控制系统- 根据汽轮机的控制系统要求,安装控制柜和仪表。
- 进行控制系统的布线和接线,确保信号传输的准确性和稳定性。
5. 安装附件和配件- 根据汽轮机的附件和配件清单,安装相应的部件,如阀门、传感器等。
- 检查附件和配件的安装质量和连接状态,确保其正常工作。
四、安装验收1. 安装质量检查- 对安装过程中的各个环节进行质量检查,包括基础、设备、管道、电缆等。
- 检查各个部件的安装位置、固定状态和连接质量,确保符合设计要求和标准规范。
汽轮机设备保管实施细则一、入库管理1. 汽轮机设备入库时,应按照统一标准对设备进行编号,并编制入库登记册,详细记录设备名称、规格型号、数量、入库日期等信息。
2. 入库前,对汽轮机设备进行验收,确保设备的数量、规格、型号与采购合同一致,并检查设备是否完好无损。
3. 入库前对设备进行必要的防锈、防腐等防护措施,并在设备上做好标识,以方便查询和管理。
二、存放管理1. 汽轮机设备应按照规定的存放位置进行摆放,设备之间应留有足够的通道,方便进出和日常检修。
2. 对于重要设备,应单独存放并设立专门的保护区域,保证其安全性和完整性。
3. 对于不同规格型号的设备,应进行分类存放,并做好标识,以便查找和使用。
4. 存放期间,定期对设备进行检查,确保设备没有受到损坏或损坏程度不影响其正常使用。
三、使用管理1. 使用汽轮机设备前,必须经过专业培训,并持有相应的资格证书方可操作。
2. 严禁未经许可私自操作设备,如需更换设备或进行维修,必须经过相关部门的批准。
3. 使用中发现设备存在问题,应及时报告,并停止使用,以免造成进一步损坏或安全事故。
4. 超过使用寿命或存在严重故障的设备应及时报废,并进行相应的记录和处置。
四、维护管理1. 定期对汽轮机设备进行巡检和保养,确保设备的正常运行和安全性。
2. 巡检时应注意设备的温度、压力等参数,确保设备运行在正常范围内。
3. 对于润滑油、冷却液等必要物质,应及时补充和更换,保证设备的正常运行。
4. 对于设备故障或异常情况,应及时记录,并采取相应的维修措施,以确保设备的可靠性和安全性。
五、出库管理1. 汽轮机设备出库前,必须进行相关手续的审批和登记,包括设备的用途、出库时间、负责人等信息。
2. 出库设备应按照规定的程序和要求进行装卸和运输,确保设备的完好无损。
3. 出库后,应及时更新设备的出库登记册,并将设备的使用情况进行跟踪和记录。
六、盘点管理1. 每年至少进行一次汽轮机设备的盘点工作,对设备的数量和完好性进行核对。
汽轮机安装安全规范
主要包括以下几个方面:
1. 安装地点选择:选择安装汽轮机的地点应避免火源、易燃物和腐蚀性物质,同时应保证充足的通风和排放。
2. 安装基础:汽轮机应安装在可承受重量和振动的坚固基础上,基础应保持平整和水平。
3. 安装空间:安装汽轮机的空间应达到规定的安全间距,以确保设备运行过程中的热量和振动不会对周围环境和设备造成影响。
4. 安全接地:汽轮机及其相关设备应进行良好的接地操作,确保电气设备的安全运行。
5. 排水和供水:应为汽轮机提供足够的冷却水和消防水,同时要保证排水系统的可靠性。
6. 安全阀:安装汽轮机时应安装适当的安全阀以确保设备在超压情况下能够安全运行。
7. 防火措施:应采取适当的防火措施,如安装火警报警系统、灭火系统和逃生通道等。
8. 安全培训:所有操作人员都应接受相关的安全培训,了解汽轮机的运行原理和安全操作规程。
9. 监测和维护:定期对汽轮机进行监测和维护,及时发现和解决潜在的安全问题。
总之,安装汽轮机时必须按照相关的安全规范和标准进行操作,确保设备的安全运行和操作人员的人身安全。
F级燃气——蒸汽联合循环机组主厂房布置及其优化作者:王会强来源:《中国高新技术企业》2013年第18期摘要:燃气——蒸汽联合循环发电厂的厂区规划主要以工艺流程合理为原则,以主厂房为中心,结合生产设施及系统功能,分区集中、紧密配合,因地制宜地进行布置,尤其主厂房的布置及其优化在工程实际中有着不可忽视的重要作用。
文章立足于目前国内较为普遍的三个不同厂家、不同型号的机组,对三种典型机组主厂房布置及其优化进行了对比分析,并结合工程实践针对性地对单轴和多轴机组主厂房布置及其优化总结了经验,提出了优化建议。
关键词:F级;联合循环;主厂房;发电厂中图分类号:TM611 文献标识码:A 文章编号:1009-2374(2013)27-0033-04燃气——蒸汽联合循环发电厂的主厂房一般由燃气轮机房、蒸汽轮机房、集控楼、变压器区四个主要部分组成,各部分分别安装有生产用的主要设备和辅助设备。
主厂房的布置合理与否是施工安装、运行及检修人员能否拥有良好工作环境的先决条件,主厂房布置的优化工作是发电厂先期建设施工、后期安全生产的重要技术保障。
如何适应电力生产工艺流程的要求,做到设备布局和空间利用的合理,做到厂房内各设施间的紧凑、恰当等等都是布置优化的重点和关键。
1 燃气——蒸汽联合循环机组布置主要原则主设备的布置优化。
在经济性和可行性合理的条件下,宜减少燃气轮机与余热锅炉间排气压损,缩短余热锅炉与蒸汽轮机间蒸汽管道,减少蒸汽压损。
设备型式的选择。
设备型式的选择,应根据实际需求尽可能选择占地面积小且维护工作量小的设备。
主厂房内布置的设备应尽可能地采用模块式紧凑型设备。
应充分考虑设备、部件的运输和维护通道以及安装、检修时所选用的起吊设施及起吊空间。
2 国内常见F级单轴机组主厂房典型布置2.1 机组的主要布置形式机组的主要布置形式如表1所示。
2.2 主厂房主要指标比较主厂房主要指标比较如表2所示。
由表2中数据可以对比分析出:(1)基于SGT5-4000F型的联合循环机组,单位容量容积指标最小,最主要的原因是蒸汽轮机采用轴向排汽,实现了蒸汽轮机和燃气轮机的低位布置。
附件1 技术协议1 总则本技术协议适用于山西平朔煤矸石电厂二期扩建工程2×300MW国产空冷机组的汽轮机设备,它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。
