制冷机房布置注意事项制冷机房布置是与设备稳定运行和环境保护密切相关的重要环节。
合理的机房布置能够有效提高设备的运行效率，降低设备故障率，确保机房环境安全稳定。
在进行制冷机房布置时，需要注意一系列细节。
下面将从布置位置、空间设计、设备选型、安全防护等多个方面详细介绍制冷机房布置的注意事项。
一、布置位置的选择在选择制冷机房的布置位置时，需要考虑到以下几个因素：1. 机房距离主要用冷设备的距离：机房应尽量靠近主要冷设备，减少制冷管线的长度，降低能量损耗。
2. 机房离电源的距离：机房应尽量靠近电源，避免因输电距离过远而产生能量损耗。
3. 机房的自然环境：应尽量不选择容易受到外界环境影响的区域，如易受洪水侵袭的低洼地带等。
4. 机房的供排风系统：机房应能够方便地接入供排风系统，保证空气流通和散热条件。
二、空间设计的合理性在进行制冷机房的布置时，需要考虑空间设计的合理性，主要包括以下几个方面：1. 机房的结构：机房结构应能够容纳所有制冷设备，并且便于维护和操作。
2. 排水系统：机房内部应设置合理的排水系统，避免因设备故障或其他原因产生的水浸现象。
3. 通风系统：机房内应设置良好的通风系统，保证空气流通，确保设备正常运行。
4. 空间利用率：应根据机房内设备的数量和大小，合理利用空间，确保设备布置紧凑，便于维护和操作。
三、设备选型的合理性在进行制冷机房的布置时，设备选型至关重要，应考虑以下几个因素：1. 设备的功率和制冷能力：应根据实际需要选择合适的功率和制冷能力的设备，避免过度或者不足造成的能源浪费或者运行不顺畅。
2. 设备的品牌和质量：应选择知名品牌的设备，确保设备的质量和稳定性。
3. 设备的保养和维护：在选择设备时，要考虑设备的保养和维护的难易程度，以避免日后维护成本过高。
四、安全防护的重要性机房安全防护是制冷机房布置的重要内容，需要考虑以下几个因素：1. 防火措施：机房应设置合理的防火设施，包括灭火器、自动灭火系统等，确保在发生火灾时能够及时有效地控制火势。

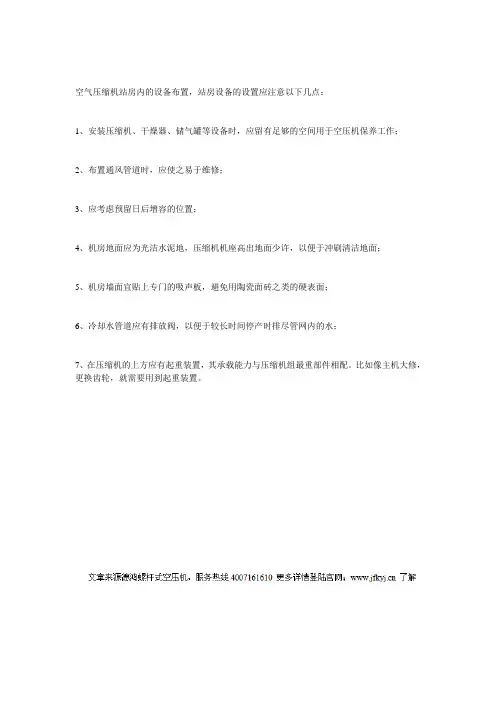

空气压缩机站房内的设备布置，站房设备的设置应注意以下几点：
1、安装压缩机、干燥器、储气罐等设备时，应留有足够的空间用于空压机保养工作；
2、布置通风管道时，应使之易于维修；
3、应考虑预留日后增容的位置；
4、机房地面应为光洁水泥地，压缩机机座高出地面少许，以便于冲刷清洁地面；
5、机房墙面宜贴上专门的吸声板，避免用陶瓷面砖之类的硬表面；
6、冷却水管道应有排放阀，以便于较长时间停产时排尽管网内的水；
7、在压缩机的上方应有起重装置，其承载能力与压缩机组最重部件相配。
比如像主机大修，更换齿轮，就需要用到起重装置。

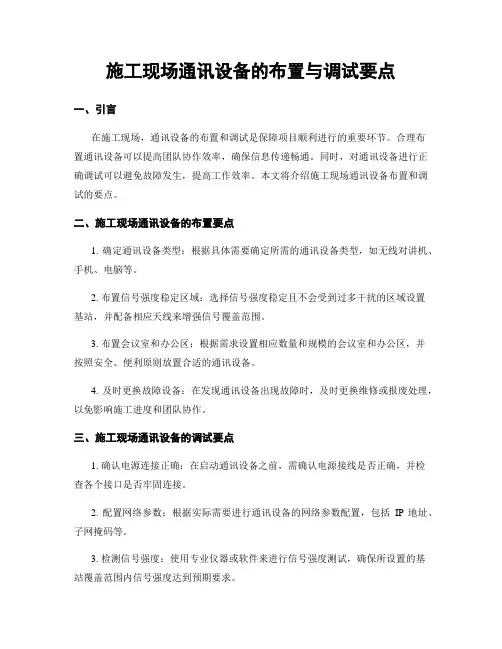

施工现场通讯设备的布置与调试要点一、引言在施工现场，通讯设备的布置和调试是保障项目顺利进行的重要环节。
合理布置通讯设备可以提高团队协作效率，确保信息传递畅通。
同时，对通讯设备进行正确调试可以避免故障发生，提高工作效率。
本文将介绍施工现场通讯设备布置和调试的要点。
二、施工现场通讯设备的布置要点1. 确定通讯设备类型：根据具体需要确定所需的通讯设备类型，如无线对讲机、手机、电脑等。
2. 布置信号强度稳定区域：选择信号强度稳定且不会受到过多干扰的区域设置基站，并配备相应天线来增强信号覆盖范围。
3. 布置会议室和办公区：根据需求设置相应数量和规模的会议室和办公区，并按照安全、便利原则放置合适的通讯设备。
4. 及时更换故障设备：在发现通讯设备出现故障时，及时更换维修或报废处理，以免影响施工进度和团队协作。
三、施工现场通讯设备的调试要点1. 确认电源连接正确：在启动通讯设备之前，需确认电源接线是否正确，并检查各个接口是否牢固连接。
2. 配置网络参数：根据实际需要进行通讯设备的网络参数配置，包括IP地址、子网掩码等。
3. 检测信号强度：使用专业仪器或软件来进行信号强度测试，确保所设置的基站覆盖范围内信号强度达到预期要求。
4. 进行通话测试：对通讯设备进行一系列语音通话测试，确保音质清晰、通话稳定。
5. 测试数据传输速率：根据项目需求，在合适的时间段内测试数据传输速率，确保能满足项目中大数据量传输需求。
四、施工现场通讯设备布置与调试注意事项1. 安全防护措施：布置和调试过程中要严格遵守相关安全操作规范，提前准备好个人防护装备。
2. 合理位置选择：选取合适的位置放置通讯设备，避免受到外界干扰或损坏。
尽量避免密集布置、高温、潮湿等影响设备正常工作的环境。
3. 设备维护保养：定期检查通讯设备的状态，清洁设备表面，确保通风良好，及时更换电池等易损件。
4. 人员培训和操作指导：对施工团队进行通讯设备使用方法和注意事项的培训，并向他们提供详细的使用指南。

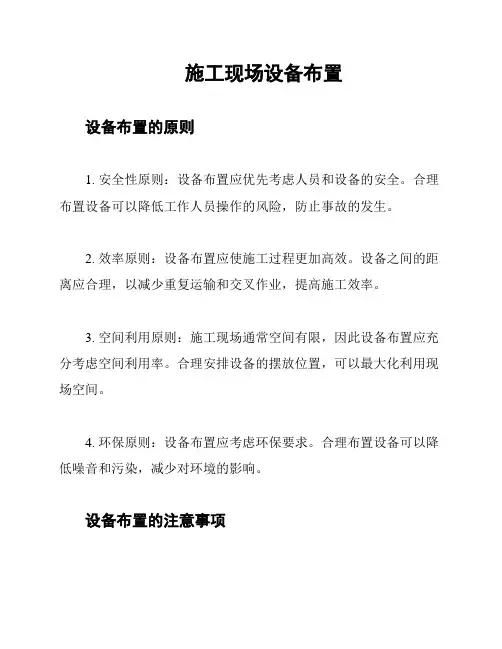

施工现场设备布置
设备布置的原则
1. 安全性原则：设备布置应优先考虑人员和设备的安全。
合理布置设备可以降低工作人员操作的风险，防止事故的发生。
2. 效率原则：设备布置应使施工过程更加高效。
设备之间的距离应合理，以减少重复运输和交叉作业，提高施工效率。
3. 空间利用原则：施工现场通常空间有限，因此设备布置应充分考虑空间利用率。
合理安排设备的摆放位置，可以最大化利用现场空间。
4. 环保原则：设备布置应考虑环保要求。
合理布置设备可以降低噪音和污染，减少对环境的影响。
设备布置的注意事项
1. 根据施工计划确定设备布置方案。
在设备布置之前，应充分了解施工计划，并根据计划确定合理的设备布置方案。
2. 考虑设备之间的关联性。
不同设备之间可能存在关联，如输送设备和作业设备之间的关系。
在设备布置时，应考虑设备之间的关联性，以便优化施工流程。
3. 考虑设备维护和保养。
合理的设备布置应便于设备的维护和保养。
设备之间的间距应充分考虑设备维修和维护的需要。
4. 考虑临时设施和设备。
施工现场可能需要一些临时设施和设备，如临时办公室和临时仓库等。
在设备布置时，应充分考虑这些临时设施和设备的需要。
总结
合理的施工现场设备布置可以提高施工效率，保障施工安全，并最大化利用场地空间。
在设备布置时，应遵循安全性、效率性、空间利用和环保原则，并充分考虑施工计划、设备关联性、设备维
护和保养以及临时设施的需求。
这些原则和注意事项将有助于您进行合理的设备布置，实现施工项目的顺利进行。
实验室如何布置（二）引言概述：实验室布置是实验室管理中非常重要的一环。
合理的实验室布置不仅可以提高实验室工作效率，还能确保实验人员的安全和实验结果的准确性。
本文将就实验室布置的五个大点进行详细阐述，包括实验室仪器设备的安排、实验室工作区域的划分、实验室通风与排放系统的设计、实验室安全设施的配置以及实验室储存管理的方法。
正文：一、实验室仪器设备的安排1. 根据实验室中使用的仪器设备类型和尺寸，进行合理的设备布置，保证实验室内空间的充分利用。
2. 将实验室仪器设备按照使用频率和相关性进行分类和分区，使常用设备与实验操作区域的距离最近，提高工作效率。
3. 合理设置实验室仪器设备的进出口位置，方便设备的安装和维修，并确保安全通道的畅通。
二、实验室工作区域的划分1. 根据实验室的功能和实验工作的步骤，合理划分实验室的工作区域，如样品准备区、实验台区、分析与测试区等。
2. 根据不同工作区域的需求，配置不同的工作设施和实验台，例如，样品准备区应配置清洗设备、天平等，分析与测试区应配置试剂、仪器等。
3. 在实验室工作区域之间设置合理的分隔，以防止交叉污染和干扰。
三、实验室通风与排放系统的设计1. 根据实验室中使用的化学品类型和数量，设计合理的通风系统，以确保实验室空气的清洁和实验人员的健康。
2. 配置通风设备，如排风扇、空气净化器等，有效清除实验室中的有害气体和颗粒物。
3. 设置合适的排放口和排放管道，将有害气体和废液安全排放到外部处理系统。
四、实验室安全设施的配置1. 根据实验室的危险性评估结果，配置必要的安全设施，如防火设备、安全柜、紧急停电装置等，以确保实验室人员的安全。
2. 定期对安全设施进行维护检查，并定期进行安全演练，提高实验室人员的安全意识和应急处理能力。
五、实验室储存管理的方法1. 设置合理的储存区域，将不同类型的试剂和化学品按照危险性和相容性分类储存。
2. 使用明确的标识和标签，标明储存物品的名称、性质和相关安全信息，以便实验人员正确识别和使用。
工程施工设备布置一、施工设备布置的原则1.安全性原则。
设备布置应以安全第一为原则，保证施工过程中不发生意外事故。
2.有效性原则。
设备布置应合理有效，能够满足施工需要，提高施工效率。
3.经济性原则。
设备布置应考虑成本效益，避免不必要的浪费。
4.便捷性原则。
设备布置应方便施工人员操作，提高工作效率。
5.美观性原则。
设备布置应有序美观，为施工现场营造良好的工作环境。
二、施工设备布置的步骤1.前期准备。
在确定施工设备的种类和数量之前，需要对施工现场进行全面的勘测和测量，了解地形地貌、环境条件等情况，确定施工设备的需求。
2.确定施工设备种类和数量。
根据工程性质、规模和工期等因素，确定所需的施工设备种类和数量。
3.选择合适的施工设备。
根据施工设备的性能特点、品牌信誉等因素选择合适的设备，并确保设备的质量和使用寿命。
4.设备布置方案设计。
根据工程要求和实际情况，设计合理的设备布置方案，包括设备的位置、间距、通道等内容。
5.施工设备的安装和调试。
在设备布置完成后，需要进行设备的安装和调试工作，确保设备可以正常运行。
6.设备使用和维护。
在设备正式投入使用后，需要进行定期维护和保养工作，延长设备的使用寿命。
三、施工设备布置的注意事项1.设备布置要均衡。
避免将所有设备都集中在一个区域，要分散布置，避免密集而拥挤。
2.设备布置要考虑通道。
要保证设备之间有足够的通道和工作空间，便于设备的操作和维护。
3.设备布置要考虑安全。
要将危险设备远离人员密集区域，避免造成安全事故。
4.设备布置要考虑环境。
要充分考虑施工现场的环境条件，选择合适的设备，以确保设备能够正常运行。
5.设备布置要考虑未来发展。
要考虑未来施工工程的扩展和变化，留出一定的余地，避免设备过度集中或过度分散。
四、施工设备布置的优化方案1.合理分区。
根据施工的需要和设备的性质，将施工现场分成不同的区域，确定每个区域的设备布置方案。
2.设备集中。
将相似功能的设备集中布置，方便管理和维护，减少人员和物资的搬运。
综采工作面主要设备布置培训讲义一、引言综采工作面是煤矿开采中的重要环节，主要设备的布置对于矿工的工作效率和安全生产具有重要影响。
本讲义旨在介绍综采工作面主要设备的布置原则和方法，帮助矿工正确布置设备，提高矿井开采效率和矿工安全保障水平。
二、综采工作面主要设备综采工作面主要设备包括采煤机、转载机、掘进机等。
这些设备在工作面上的布置需要考虑工作面的尺寸、煤层的倾角、进风口和出风口位置等因素。
2.1 采煤机的布置采煤机是综采工作面的核心设备之一，它的布置直接关系到采煤机的工作效率和矿工的安全。
通常情况下，采煤机应该放置在工作面的正中央，以便实现对整个工作面的均匀开采。
同时，采煤机的布置还需要考虑与其他设备的协调配合，确保采煤机在运行过程中不受到其他设备的影响。
2.2 转载机的布置转载机是综采工作面用来将采煤机采下来的煤炭转运至运输机械或运输通道的设备。
在转载机的布置中，需要考虑工作面的尺寸和布局，以及与采煤机的配合关系。
一般来说，转载机应该布置在工作面的侧面，与采煤机形成一个合理的工作流程。
此外，为了保证转载机的安全运行，还需留出足够的操作空间和通道，以避免转载机与其他设备或构筑物的碰撞。
2.3 掘进机的布置掘进机是综采工作面用于掘进巷道的设备，通常被布置在工作面的一侧。
掘进机的布置需要考虑工作面的倾角、巷道的尺寸和方向等因素。
合理的掘进机布置能够提高工作面的开采效率，并确保巷道的质量和稳定性。
三、设备布置的原则和方法设备布置的合理性直接关系到综采工作面的开采效率和安全生产。
在设备布置时，需要遵循以下原则和方法：3.1 布置合理、高效设备的布置应该使得工作面的开采效率最大化。
例如，采煤机应该放置在工作面的正中央，以便于实现对整个工作面的均匀开采。
3.2 设备间协调配合不同设备之间的布置应该考虑协调配合关系，避免设备之间相互干扰或碰撞。
例如，转载机应该与采煤机形成一个合理的工作流程，确保煤炭顺利转运。
3.3 安全优先设备布置的最优解应该是在确保矿工安全的前提下提高开采效率。
制冷机房布置注意事项
制冷机房的布置是非常重要的，因为它直接影响到机房内部的
温度控制和设备的运行效率。
以下是一些制冷机房布置的注意事项：
1. 通风系统，制冷机房需要有良好的通风系统，以确保空气流通，并及时排除产生的热量。
通风系统应设计合理，能够保持恒定
的温度和湿度。
2. 温度控制，机房内部的温度控制是至关重要的，特别是对于
散热设备和服务器等设备。
应该考虑使用空调系统或其他制冷设备
来保持恒定的温度。
3. 设备布局，在布置制冷机房时，需要考虑设备的布局，确保
设备之间有足够的间距，以便空气流通和散热。
同时，还需要考虑
设备的安装位置，以便维护和保养。
4. 维护通道，在布置机房时，需要留出足够的维护通道，以便
维修和更换设备。
这些通道应该设计合理，方便工作人员进行维护
操作。
5. 紧急措施，在机房内部应该设置紧急措施，如灭火设备和紧
急通道，以确保在紧急情况下能够及时进行应对和疏散。
6. 安全标识，在机房内部应设置清晰的安全标识，包括设备操
作规程、应急处理程序等，以提醒工作人员注意安全。
7. 规范管理，制冷机房的布置应符合相关的规范和标准，包括
建筑规范、安全规范等，确保机房的安全性和可靠性。
总的来说，制冷机房的布置需要综合考虑通风系统、温度控制、设备布局、维护通道、紧急措施、安全标识和规范管理等多个方面，以确保机房内部设备的正常运行和工作人员的安全。
施工现场的机械设备情况及布置方案一、设备情况分析我们要了解施工现场的具体需求。
比如，这是一处高楼大厦的建设现场，还是一片工业区的扩建项目。
不同的施工现场，对机械设备的需求是不同的。
1.高楼大厦建设现场在这种现场，我们需要的主要设备包括塔吊、混凝土搅拌车、泵车、升降机等。
塔吊是施工现场的“眼睛”，负责运输建筑材料；混凝土搅拌车和泵车则负责将混凝土输送到指定位置；升降机则用于运输人员和材料。
2.工业区扩建项目对于这种项目，我们需要的设备有挖掘机、装载机、推土机、压路机等。
挖掘机负责挖掘土方，为后续施工打下基础；装载机和推土机则负责运输土方；压路机则用于压实道路和地基。
二、设备布置方案我们要根据施工现场的具体情况，制定设备布置方案。
1.高楼大厦建设现场（1）塔吊布置：根据建筑物的形状和高度，合理布置塔吊的位置，确保其覆盖范围能够满足施工需求。
同时，要考虑到塔吊之间的间距，避免相互干扰。
（2）混凝土搅拌车和泵车布置：在施工现场设置专门的混凝土搅拌站，将搅拌车和泵车停放在搅拌站附近，方便混凝土的输送。
（3）升降机布置：在建筑物四周设置升降机，确保施工现场的人员和材料能够快速、安全地运输。
2.工业区扩建项目（1）挖掘机、装载机和推土机布置：根据施工现场的地形，合理布置挖掘机、装载机和推土机的位置，确保土方运输的高效进行。
（2）压路机布置：在道路和地基施工过程中，合理布置压路机，确保道路和地基的压实度达到设计要求。
三、注意事项1.安全生产在设备布置过程中，要严格遵守安全生产规定，确保设备的安全运行。
对于存在安全隐患的设备，要及时进行维修和更换。
2.节能环保在设备选型和布置过程中，要充分考虑节能环保因素，选择低能耗、低排放的设备，减少对环境的影响。
3.灵活调整施工现场的情况是不断变化的，我们要根据实际情况，及时调整设备布置方案，确保施工现场的顺利进行。
通过对施工现场的机械设备情况及布置方案的分析，我们明确了不同施工现场对设备的需求，制定了合理的设备布置方案。

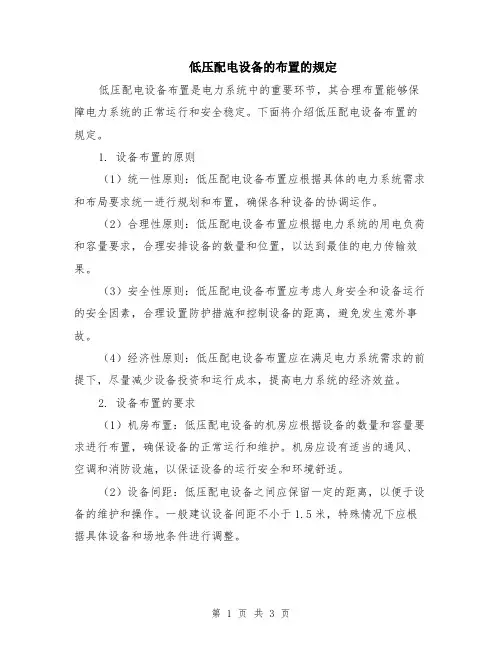

低压配电设备的布置的规定低压配电设备布置是电力系统中的重要环节，其合理布置能够保障电力系统的正常运行和安全稳定。
下面将介绍低压配电设备布置的规定。
1. 设备布置的原则（1）统一性原则：低压配电设备布置应根据具体的电力系统需求和布局要求统一进行规划和布置，确保各种设备的协调运作。
（2）合理性原则：低压配电设备布置应根据电力系统的用电负荷和容量要求，合理安排设备的数量和位置，以达到最佳的电力传输效果。
（3）安全性原则：低压配电设备布置应考虑人身安全和设备运行的安全因素，合理设置防护措施和控制设备的距离，避免发生意外事故。
（4）经济性原则：低压配电设备布置应在满足电力系统需求的前提下，尽量减少设备投资和运行成本，提高电力系统的经济效益。
2. 设备布置的要求（1）机房布置：低压配电设备的机房应根据设备的数量和容量要求进行布置，确保设备的正常运行和维护。
机房应设有适当的通风、空调和消防设施，以保证设备的运行安全和环境舒适。
（2）设备间距：低压配电设备之间应保留一定的距离，以便于设备的维护和操作。
一般建议设备间距不小于1.5米，特殊情况下应根据具体设备和场地条件进行调整。
（3）设备数量和排列顺序：低压配电设备的数量和排列顺序应根据用电负荷和电力传输路径确定。
设备的数量应满足用电负荷的需求，且合理排列，便于电力系统的管理和维护。
（4）设备的固定和支撑：低压配电设备应进行牢固的固定和支撑，以避免设备在运行过程中产生共振和摇晃现象，影响设备的正常工作和寿命。
（5）设备的标识和标示：低压配电设备应进行明显的标识和标示，包括设备的名称、型号、额定电流等信息，以便于设备的识别和管理。
（6）设备的配件和附件：低压配电设备的配件和附件应根据具体设备的需求进行选择和安装，确保设备的运行和安全。
3. 设备布置的注意事项（1）低压配电设备的布置应考虑到安全出口和疏散通道的需求，确保人员在紧急情况下的安全离开。
（2）低压配电设备应远离易燃和易爆物品，避免发生火灾和爆炸事故。
第一期工厂地域规划因为这里说的不是总图专业，主要从布置的角度来唠叨一下，有的设计院有设备布置专业，工艺就提出一个建议设备布置图就OK了，但有的院直接就工艺干出来下发了。
有的院还归到管道专业去干，总之不管怎么样，“布置不好，一切拉倒，布置不到，全是瞎闹”。
可见布置专业的重要性，前两天我听到我一个做基础设计的同事说，“这设备布置还挺讲究的！”，我只能说，不是讲究，是非常讲究。
首先我来大体唠叨一下关于区域规划的，在化工企业区域规划应满足20649、3053和50187中的规定，有人说这是总图专业的东西呀，但是我觉得你设备布置是布置，总图布置就不是了吗，另外在设备布置的时候要充分考虑总图专业的相关要求，你可以不会做总图，但是你必须了解人家的要求，别造成“一条鱼腥了一锅汤”的局面。
以下几点我特殊说明，其他的大家看20649等规范。
1、结合其相邻工厂或设施的特点，防火、地形、风向等条件。
如果临近村镇，在全年最小频率的上风向，临近河流等区域的，把排污量最大那个放那边，方便排放也方便做坏事。
要是临近重要设施的，尽量避免爆炸着火波及到，赔不起。
这里我唠叨一下风的问题，在我们接手的时候一般业主都会提供一个当地的风玫瑰，但是要是不提供怎么办呢？这也是我刚干设计经理不长时间的时候遇到的问题，当时业主也不懂什么，反正拿钱你们干就是，要风玫瑰，没有，数据没有直接找招商局，管委会又是刚组建，费了半天的劲提供一个数据表，其实人家提供数据表就已经可以了，上面写着几年几月风多少，风向如何，我们需要根据这个表计算出平均值，然后再自己画出一个风玫瑰，所以分享给大家，别丢我丢过的脸，自己不懂还硬是要风玫瑰去。
2、公路、地区架空电力线路、排洪沟、地区输油输气管道严禁穿越生产区。
这个大家可能干项目的时候经常遇到，尤其是设计经理或者项目经理，我为什么在这里唠叨这个，因为工艺是出设计经理和项目经理的摇篮，希望大家多多交流啊。
尤其是改扩建厂的时候经常遇到电缆和大型管道在厂区内穿过，这里主要说的是，生产区尽量别穿，穿的话输油输气管道好说本身在地下，尽量做设备布置的时候厂房就别在这上面跨着就行了，以免出现某石化青岛事件，一泄漏几十条人命；电缆在地下走比较麻烦，还得做沟，做装甲什么的，大家尽量避免，避免不了的就只能跟电气专业，业主，当地供电部门，验收管理部门都事先商量好，不然这个很麻烦，我吃过亏的，尤其是先说埋地然后再改成做沟，连位置都没有；排洪沟更吓人，尤其是在山区，贵州的一个项目，正做排洪沟呢，在厂区的一角，避不开了，我们那个总图的老先生还跟施工的说了，接缝处得抹平打光，结果一周以后找我们去看，哇塞！要是雨再下大点，厂区都冲没了，就是因为在拐弯处没有把接缝衔接好，直接冲毁了排洪沟。
半个厂区都淹了。
所以遇到这些的时候我觉得一定要重视起来，大家也可以把自己的经验多分享。
3、空分站，在空气相对清洁的地方，避开可燃气体、粉尘区。
这点是大家做改扩建项目上经常遇到的，改扩建项目用地比较紧张，像空分空压什么的都不重视，随便摆，一般直接挨着煤堆摆的不多，除非全体项目人员都是脑残，但是在污染粉尘下风向的还是很多的，在煤场的下风向比比皆是，还有的在电石厂房的下风向，破碎一开空分基本就没法用，而且这很危险啊。
4、最后再唠叨一个罐区的泡沫站，我感觉一般干消防的不会犯防火的错误的，但是我真遇到几次，泡沫消防设施在易燃易爆罐区边上，那一炸，直接连消防的都炸没了，还防个毛啊？拿什么去消防啊。
所以，大家要在细微之处见真功夫。
好了，我就着重唠叨这么4点，希望大家有问题及时讨论，多交流分享，有错误及时批评指正我，我一定虚心接受。
这期就说到这里，下期开始唠叨装置布置。
第二期装置设备布置原则（1）我先唠叨一下理论的，然后在后面再逐个单元的来唠叨，大家觉得烦的直接给我X了。
整体来说设备布置第一个大原则是装置方面的，一定要把大型设备的和振动设备的放在地质条件好的地方。
这点不但能给业主省很多钱，而且也减少很多工期和风险。
因为拿到一块地以后这块地很大不是每个地方的地下都是一样的地址结构，尤其是山区和河套地区，有很多地形的局部是失陷性黄土，要是把丙烯塔放这地方，可以但是就得把这块地基所在的区域全部挖出来换上新的压缩性差的土，这个工程量很大的，土方量也都不是在土方平衡的时候能做进去的，业主也都不在预算范围内的，到时候很尴尬。
大家经常看到压缩机基础沉降了，透平机基础沉降了，就埋怨地基没打好，其实不是，这种大型的震动设备谁都不会拿自己前途开玩笑，设计院也算对了，施工也没问题，就是因为地质结构肯定要有局部沉降的，沉降均匀还好，不均匀的就惨了，风机开不好的，透平机轴磨损严重的案例有很多。
插播广告：“送人甘泉，手留香甜”第二个大原则是除了注意防火和防爆的要求外要注意装置间和设备间的操作、检修、装卸和吊装所需的场地和通道。
通常情况下防火防爆大家现在都很敏感了，一般卡着规范走不会出什么问题（这里不了解的可以去看我空间最开始系列帖建规&石化规），但是光有这些还不够的，想要布置的高端大气上档次就要把操作、检修、装卸和吊装所需的场地和通道预留好，要了解设备的维修方式，举几个例子，在PVC设计的时候四台转化器中间正好能放下一个转化器的封头，如果不这么设计的话就得把转化器的封头吊到框架外面，需要跨过很多管线，另外，前台转化器和后台转化器之间需要留出吊车通过的通道。
说到吊装那就更多笑话了，讲故事时间到。
前两天一个业主庆祝吊装成功，发了喜报，我还以为什么大家伙呢，原来是个100多吨的固定床，这不是什么核心设备，就是因为需要吊车吊着走一段走廊，但这段走廊只能150吨吊车通过，结果吊车负荷90%以上，这确实吊装难度很大，后来看看总图，我心里有点羞愧，为什么不能在布置的时候考虑一下吊装呢，厂房多挪出两米来还用得着这么费劲吗？现场加工场地选取时候为什么不能避开吊装区呢，现场施工的是有多大地方用多大地方，哎！~~检修空间更是绝了，这里不说什么项目了，比较敏感，一个立式悬挂的反应器的清洗，这个清洗比较另类，是需要先把反应器吊到旋转台上，纵向旋转180度，然后起吊，把芯抽出来，换一个外壳然后清洗，结果旋转的空间被占了，后来无奈只能每次检修就把边上无关厂房的梁干掉两根，所以一清洗就得麻烦邻居工序的停车，真是绝了，损失事小，要是出安全事故那责任可大了去了。
第三期装置设备布置的原则（2）第三大原则，梯子和平台布置要衔接好。
梯子和平台是最容易出错的两个东西，为什么？有基础的梯子一般问题不大，就是没有基础的梯子容易出误会，当这个罐子需要梯子的时候工艺专业会把条件提给设备专业，因为有的梯子不需要基础的，直接把力受在罐子上，这样的一般设备会直接做了，不需要与结构专业沟通，结果设备一运到现场往基础上一坐，发现梯子跟地之间有段距离，爬梯的人个高还好说，矮的还得助跑一下，跳上第一个隔。
这个我相信在很多现场都有这种情况。
另一种是梯子布置的方向不对，下了梯子直接到路上了，这样的梯子一般都是阻挡了通道的，多数都是横在了通道上。
还有一种挺高的门推开就是向下的梯子，这不是梯子，这是悬崖呀，对了论坛里有一张照片我找找拿来给大家看看（感谢图片原创书童，感谢提供者学海游子）。
就这种梯子大家可千万别犯这样的错误，要是摔坏了，设计完全有责任。
既然唠叨到平台和楼梯了，我就详细的说一下梯子和平台的布置要求。
平台要求：1、在设备和管道上，需要操作、检修、检查、调节和观察的地点应设置平台或梯子，具体什么地方需要设看下面这个表，看不清楚到20546上去找。
2、相邻塔和立式容器的平台标高要尽量一致，以便布置联合平台，联合比不联合的稳定而且省钱。
3、在设备上设置平台时，不应妨碍设备的检修，否则应做成可拆卸的；4、管廊进出装置切断阀处应设置操作平台，并且尽量将切断阀的位置集中靠近平台，争取一台搞定。
插播广告：“送人甘泉，手留香甜”5、在设置平台有困难的而又需要设置的地方可设置直梯或活动平台；6、操作平台（包括设备平台）的均布活荷载不应小于3kN/m2；检修平台或建筑物楼面的均布活荷载不应小于4kN/m2。
大型设备检修平台的均布活荷载应按照其最大检修部件的重量计算；7、平台的防护栏杆高度不应小于1.05m，距地面20m以上的平台的防护栏杆高度不应小于1.2m。
防护栏杆为固定的，只有影响检修的地方才做成活动可拆卸的。
尺寸要求：1、平台的宽度不应小于0.8m，平台上的净空高度按照20546，4.1规定的要求去布置，但是一般选择不宜小于2.2m；主要考虑人能站起来并直立行走。
2、设备人孔中心线距平台的距离宜为750mm，但是由于可能要照顾几个取样或者人孔，有的还需要照顾联合平台，因此在0.6~1.0m范围内都可以操作，距离再大了进出就有点困难了，以前做过在一个塔上的人孔距平台中心线有1.5m的，不能直接进去当时在下面做了三个台阶的梯子，我后来去爬过一次这个人孔，进去的时候没问题，出来的时候就不敢了，后来三个师傅抱着我出来的，在20多米的塔上，从人孔跳出来，就像跳楼的似得，很吓人，所以大家别犯这样的错误，这是要命啊！设备手孔中心线距平台的距离宜为1.0~1.5m；3、设备加料口顶面距平台的距离不宜大于1m；4、法兰连接的立式设备的平台与法兰面的距离不宜大于1.5m。
这个我解释一下，这条在20546上面没有。
正常设计上用法兰连接的都是需要拆卸的部分，因此你太高了没法拿扳手去拧法兰上的螺栓。
另外关于炉子和仪表相关的平台20546中说的很清楚，大家自己下载看就可以了，我就不唠叨了，今年的系列帖我尽量还是采用多分享经验讲故事的形式，望大家多交流讨论。
这期平台就说这些，下期我们唠叨一下梯子。
第四期梯子的布置先说一下梯子的要求：梯子的要求在20546中也有规定，但是都是结合防火逃生什么的，我觉得要是看过我以前的帖子的话，到这个程度只要以下三点足以。
1、厂房和构架的主要梯子和操作频繁的平台的梯子应采用斜梯。
2、成组布置的塔的联合平台宜采用斜梯；3、除上述场合外，均宜采用直梯。
再说一下梯子的尺寸：1、斜梯的倾斜角度不应大于45°，经常性双向通行的倾斜角度不宜大于38°。
梯子高度不宜大于5.1m，大于5.1m时应设梯间平台，分段设梯。
对于这点我分享一下我的感受，大家可能看过20546的人都清楚，规范上规定的斜梯的角度是45~59度，我设计过一个55度的梯子，上去容易下来难，很陡很陡，要是再做个5m高的，要是恐高的人肯定下不来。
因此我推荐千万别超过45度，经常性来回跑的，还有需要提着东西来回走的别大于38度。
高度我再唠叨一下，规范上是说5.1m，这是对照了一跑的建筑模数来的，但是我个人觉得超过3m以上的高度上起来就累了，尤其工人要是提着东西那超过3m不休息肯定要骂娘了。
