掌握制冷机房设备布置原则(3)

制冷机房布置注意事项制冷机房布置是与设备稳定运行和环境保护密切相关的重要环节。

合理的机房布置能够有效提高设备的运行效率，降低设备故障率，确保机房环境安全稳定。

在进行制冷机房布置时，需要注意一系列细节。

下面将从布置位置、空间设计、设备选型、安全防护等多个方面详细介绍制冷机房布置的注意事项。

一、布置位置的选择在选择制冷机房的布置位置时，需要考虑到以下几个因素：1. 机房距离主要用冷设备的距离：机房应尽量靠近主要冷设备，减少制冷管线的长度，降低能量损耗。

2. 机房离电源的距离：机房应尽量靠近电源，避免因输电距离过远而产生能量损耗。

3. 机房的自然环境：应尽量不选择容易受到外界环境影响的区域，如易受洪水侵袭的低洼地带等。

4. 机房的供排风系统：机房应能够方便地接入供排风系统，保证空气流通和散热条件。

二、空间设计的合理性在进行制冷机房的布置时，需要考虑空间设计的合理性，主要包括以下几个方面：1. 机房的结构：机房结构应能够容纳所有制冷设备，并且便于维护和操作。

2. 排水系统：机房内部应设置合理的排水系统，避免因设备故障或其他原因产生的水浸现象。

3. 通风系统：机房内应设置良好的通风系统，保证空气流通，确保设备正常运行。

4. 空间利用率：应根据机房内设备的数量和大小，合理利用空间，确保设备布置紧凑，便于维护和操作。

三、设备选型的合理性在进行制冷机房的布置时，设备选型至关重要，应考虑以下几个因素：1. 设备的功率和制冷能力：应根据实际需要选择合适的功率和制冷能力的设备，避免过度或者不足造成的能源浪费或者运行不顺畅。

2. 设备的品牌和质量：应选择知名品牌的设备，确保设备的质量和稳定性。

3. 设备的保养和维护：在选择设备时，要考虑设备的保养和维护的难易程度，以避免日后维护成本过高。

四、安全防护的重要性机房安全防护是制冷机房布置的重要内容，需要考虑以下几个因素：1. 防火措施：机房应设置合理的防火设施，包括灭火器、自动灭火系统等，确保在发生火灾时能够及时有效地控制火势。

设置制冷设备的房间称为制冷机房或冷冻站。

小型的制冷机房通常附设在主体建
筑的地下室或建筑物的底层。

规模较大的制冷机房，特别是氨制冷机房，需要单独建造。

制冷机房中的制冷机以及与制冷机配套的冷冻、冷却水泵的重量大，运行时的振动、噪声也大，通常布置在建筑底层或地下室。

如果是带有群房的高层建筑，制冷机房最
好布置在裙房建筑的地下室，并要做好消声隔振，特别是水泵金额冷冻、冷却水管支吊架
的减振问题。

制冷机房的相邻及上层房间应当是对消声隔振要求不高的场所。

制冷机以及与制冷机配套的冷冻、冷却水泵等设备是建筑中的用电大户，其位置
应尽量靠近负荷中心，与低压配电间临近，且最好设置在电梯附近。

制冷机房内应设置送、排风设备，以便及时排除室内余热，补充新鲜空气。

机房
内的温度应≤36℃。

机房应采取消声措施，防止机组运行噪声传到空调房间或室外影响环境。

机房内应设人工照明，在控制开关和操作仪表周围要有足够的照度。

冷水机组的基础应高出机房地面150至200㎜。

基础周围和基础上应设排水沟和
机房的集水坑或地漏相通，以便排出可能产生漏水、油。

吊装冷冻、冷却水管等设备的楼板应有足够的承载力，并要处理好消声隔振问题。

制冷机房的消防措施应满足国家颁布的各种有关防火规范的设计要求。

制冷机房中的冷水机组等设备的体积和重量较大，因此设置制冷机房时应考虑设
备进出方便的问题。

机电设备的使用寿命比建筑物短，预留的设备安装控洞应设有在更换
机电设备时能打开的措施。

制冷机房的设计原则及要求制冷机房是指用于存放和运行制冷设备的特定空间，其设计原则和要求是确保机房内温度稳定、设备运行安全、能耗低、维护方便等方面的要求。

下面将从这些方面详细介绍制冷机房的设计原则及要求。

一、温度稳定性制冷机房的主要功能是提供稳定的低温环境，因此温度稳定性是其设计的首要原则。

机房内的温度波动应尽可能小，通常要求在±1℃范围内。

为了实现这一要求，设计时应合理选择制冷设备的容量和数量，确保能够满足机房的制冷负荷，并采取有效的隔热措施，减少热量的传递。

二、设备运行安全制冷机房内的设备通常包括压缩机、冷凝器、蒸发器等，这些设备在工作过程中会产生一定的噪音、振动和热量。

为了保证设备的正常运行和使用安全，设计时需要考虑以下几点：1. 设备布局合理：各设备之间应有足够的间距，方便维护和散热，同时要考虑设备的工作空间和通风要求。

2. 噪音控制：采取隔音措施，减少噪音对周围环境和人员的影响。

3. 振动控制：合理安装设备，采取减震措施，减少振动对设备和机房结构的影响。

4. 热量排放：设备排热通常需要通过冷却塔、风机等方式进行，应确保排热系统的设计合理，能有效排除热量，防止设备过热。

三、能耗低制冷机房是一个高能耗的场所，为了降低能耗，设计时应考虑以下几点：1. 设备选型：选择能效比较高的制冷设备，如高效压缩机、换热器等。

2. 设备布局：合理布置设备，减少管道长度，减小能量损失。

3. 绝热材料：采用高效绝热材料，减少热量传递。

4. 自动控制系统：安装自动控制系统，能够根据需求自动调节设备的运行，提高能效。

四、维护方便制冷机房的维护对于设备的长期运行至关重要，设计时应考虑以下几点：1. 通道宽度：确保通道宽度足够，方便人员进出和设备维护。

2. 设备高度：根据设备的维护要求，合理设置设备的高度，方便维护人员进行检修和维护。

3. 管道布局：合理布置管道，确保管道易于维修和更换。

4. 防护措施：安装防护设施，如防腐涂层、防爆装置等，保障维护人员的安全。

制冷设备的选择与制冷机房的布置方案1. 引言在如今高科技发展的社会中，制冷设备是各个行业都必不可少的设备之一。

无论是工程施工、医疗卫生、食品加工还是信息技术，都离不开制冷设备的应用。

然而，制冷设备的选择以及制冷机房的合理布置对于保障设备正常运行和提高工作效率至关重要。

本文将探讨制冷设备的选择和制冷机房的布置方案，以帮助读者更好地理解和应用制冷设备。

2. 制冷设备的选择在选择适合的制冷设备之前，首先要了解制冷设备的种类和工作原理。

2.1 制冷设备的种类常见的制冷设备可分为以下几类：•压缩式制冷设备：通过压缩工质使其在高压部位放热，然后在低压部位蒸发吸热，从而达到制冷的目的。

压缩式制冷设备广泛应用于商业和家庭中的空调系统。

•吸收式制冷设备：利用溶液的吸热和放热特性实现制冷。

吸收式制冷设备适用于大型制冷系统，如工业制冷、冷库等。

•磁制冷设备：利用磁场效应使得某些材料在磁场中产生温度变化，从而实现制冷。

磁制冷设备在特殊领域中有广泛应用，如超导磁体制冷、激光制冷等。

2.2 制冷设备的选择要点在选择制冷设备时，应考虑以下几个要点：•制冷功率要求：根据实际需求确定制冷设备的制冷功率。

制冷功率过小会导致无法满足需求，功率过大则会造成能源浪费。

•能效比：制冷设备的能效比反映了其在单位制冷量下的能耗情况。

应选择能效比较高的制冷设备，以降低能源消耗。

•稳定性与可靠性：制冷设备在长期运行过程中需具备良好的稳定性和可靠性，以确保设备的正常运行。

•维护保养成本：应综合考虑制冷设备的维护保养成本，包括耗材费用、人力费用等。

3. 制冷机房的布置方案制冷机房的布置方案主要涉及以下几个方面：3.1 空间需求制冷机房的大小应根据所需的制冷设备数量和尺寸来确定。

同时，还应考虑到设备的正常运行所需的通风、散热空间以及设备维护和维修所需的操作空间。

3.2 温湿度控制制冷机房内的温湿度控制对于保障设备的正常运行至关重要。

应根据设备的要求选择合适的温湿度控制设备，并保持机房内空气的流通，避免积尘和湿度过高对设备造成不良影响。

制冷机房设计、设备布置规范，附加四大中央空调品牌精美制冷机房图8.1 机房位置及技术要求8.1.1机房位置的选择与组成1 .机房的位置选择离心式、螺杆式制冷机组的机房按功能分有两类：一类是为建筑物空调服务的冷冻机房，提供空调用的低温冷冻水，常采用冷水机组直接供冷或蓄冷槽与制冷机组组合供冷的方法；另一类是为冷藏、冷冻服务的制冷机房，常采用螺杆式制冷机组。

冷冻机房位置的合理选择，对于整个建筑物的合理布局、安全方便地使用是非常重要的。

选择机房位置时，应遵循建筑设计防火规范、采暖通风与空气调节设计规范、冷库设计规范等，并应综合考虑下列因素：1)应与建筑物的总体布局相协调，机房应设在既靠近负荷中心，又能使进出机房的各类管道布置方便的地方。

冷藏、冷冻的制冷机房和设备间除了要满足上述要求外，选址时还应避开库区的主要交通干线。

2)由于制冷机房用电功率大，因此机房应靠近变配电房设置，以减少线路压降损失，保证机组正常运行。

3)对于采用不同制冷剂的机房的布置，应符合下列要求：①卤代烃压缩式制冷装置可布置在民用建筑、生产厂房及辅助建筑物内，但不得直接布置在楼梯间、走廊、和建筑物的出入口处。

②由于氨制冷剂具有强烈的刺激性、毒性、易燃的危险性，因此氨压缩式制冷装置应布置在隔断开的房间或单独的建筑物内，但不能布置在民用建筑和工业企业辅助建筑物内。

4)单独建造的制冷机房宜布置在全厂厂区夏季主导风的下风向。

在动力站区域内，一般应布置在乙炔站、锅炉房、煤气站、堆煤场和散发尘埃的站房的上风向。

5)为保证机组的散热及可靠运行，并创造一个安全、卫生的工作环境，机房位置的选择应使它能具备良好的通风和采光条件，一般应贴邻外墙布置。

6)选择机房位置时．还应考虑到设备运行时的振动和噪声对周围房间和环境的影响，一般不应贴邻办公、会议、卧室等房间布置。

7)采用冷却塔冷却方式的机房，应靠近冷却塔的位置设置，避免粗大的冷却水管占用过多的空间、消耗更多的输送动力。

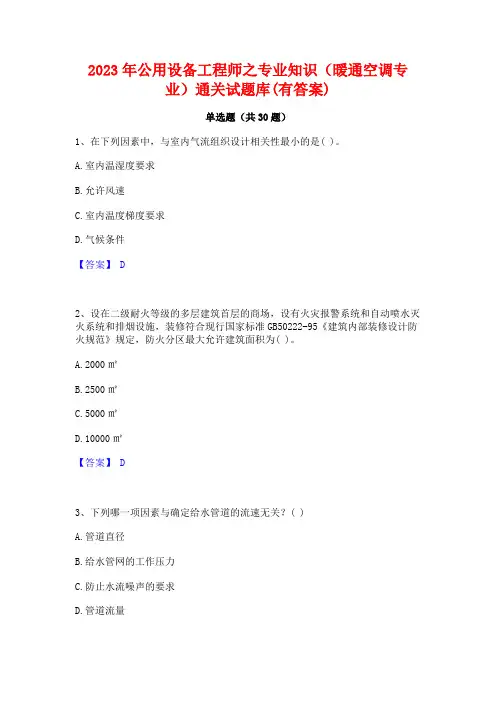

2023年公用设备工程师之专业知识（暖通空调专业）通关试题库(有答案)单选题（共30题）1、在下列因素中，与室内气流组织设计相关性最小的是( )。

A.室内温湿度要求B.允许风速C.室内温度梯度要求D.气候条件【答案】 D2、设在二级耐火等级的多层建筑首层的商场，设有火灾报警系统和自动喷水灭火系统和排烟设施，装修符合现行国家标准GB50222-95《建筑内部装修设计防火规范》规定，防火分区最大允许建筑面积为( )。

A.2000㎡B.2500㎡C.5000㎡D.10000㎡【答案】 D3、下列哪一项因素与确定给水管道的流速无关？( )A.管道直径B.给水管网的工作压力C.防止水流噪声的要求D.管道流量【答案】 D4、下列哪种管道为严禁穿过厂房中防火墙的管道？A.热水采暖干管B.蒸汽采暖管道C.有爆炸危险厂房内的排风管道D.有爆炸危险厂房内的送风管道【答案】 C5、热水供暖室外管网的水力失调度是指( )。

A.室外管网的许用压差与热用户系统的压力损失的比值B.热用户系统的压力损失与室外管网的许用压差的比值C.热用户的实际流量与规定流量的比值D.热用户的规定流量与实际流量的比值【答案】 C6、下列对事故通风系统室外排风口要求中哪项是错误的？( )A.不应布置在人员经常停留或经常通行的地点B.与机械送风系统的进风口水平距离不应小于20mC.当水平距离不足20m时，排风口宜高于进风口4m以上D.排风口不宜朝向室外空气正压区【答案】 C7、空气处理机组(AHU)常用的离心风机有前向式和后向式两种，下列哪一项说法是正确的？A.前向式比后向式效率高，应优先用于风量大、机外余压高的空气处理机组B.后向式比前向式噪声低，应优先用于风量小、机外余压低、噪声要求高的空气处理机组C.后向式比前向式的风机性能曲线平滑，有利于变风量空气处理机组的风量调节D.后向式比前向式结构紧凑，适用于小型空气处理机组【答案】 C8、螺杆式压缩机转速不变、蒸发温度不同工况时，其理论输气量(体积流量)的变化表述，下列哪一项是正确的？A.蒸发温度高的工况较之蒸发温度低的工况，理论输气量变大B.蒸发温度高的工况较之蒸发温度低的工况，理论输气量变小C.蒸发温度变化的工况，理论输气量变化无一定规律可循D.蒸发温度变化的工况，理论输气量不变【答案】 D9、.1台高效离心式除尘器，经冷态试验，下列哪一项结果合格？( )A.除尘器压力损失为1000Pa时，漏风率2%B.除尘器压力损失为1600Pa时，漏风率2%C.除尘器压力损失为1600Pa时，漏风率3%D.除尘器压力损失为1000Pa时，漏风率3%【答案】 B10、在软水器从城市生活饮用水管道连接的进水管上，应设( )。

制冷设备的选择与制冷机房的布置方案一、制冷设备的选择制冷设备是制冷机房的核心组成部分，其选择直接影响着制冷效果和能耗。

在选择制冷设备时，需要考虑以下几个方面：1. 制冷设备的制冷效果：制冷设备的制冷效果是衡量其性能的重要指标，一般可以通过制冷剂的制冷量和制冷系数来评价。

2. 制冷设备的能耗：能耗是制冷设备运行成本的主要组成部分，因此需要选择能效比较高的制冷设备，以降低能耗。

3. 制冷设备的稳定性：制冷设备的稳定性直接影响着机房的稳定性和可靠性，因此需要选择具有高稳定性的制冷设备。

4. 制冷设备的维护成本：制冷设备的维护成本也是一项重要考虑因素，需要选择维护成本较低的制冷设备。

二、制冷机房的布置方案1. 制冷设备的摆放位置：制冷设备应当摆放在机房的中央位置，以便实现对整个机房的均匀制冷。

2. 冷却系统的通风口设置：制冷机房应当设置合理的通风口，以便实现对制冷设备排出的热气的有效排放。

3. 温度监测系统的设置：制冷机房应当配备温度监测系统，用于实时监测机房的温度，并对制冷设备进行合理的调节。

4. 温度分区设置：如果制冷机房比较大，可以考虑对机房进行温度分区设置，以便实现对不同区域的精细化控温。

通过合理选择制冷设备和制冷机房的布置方案，可以有效地提高制冷效果，降低能耗，并且提升机房的稳定性和可靠性。

制冷设备的选择与制冷机房的布置方案关乎整个制冷系统的效能和工作稳定性，对于各种行业的制冷需求来说，这两个因素都是至关重要的。

在选择制冷设备时，需要考虑设备的制冷效率和能耗情况。

现今市场上的制冷设备种类繁多，包括空调、冷水机组、制冷蓄冷罐等。

选购制冷设备需要综合考虑所在环境的特点、工作需求、以及设备本身的品质和维护情况。

首先，要根据制冷机房的实际情况及制冷负荷来选择制冷设备。

如果机房规模较大，需要考虑选用冷水机组。

而对于一些小型机房，空调可能是更为合适的选择。

此外，需选择品质好、能耗低的设备，以降低使用成本，提高设备工作效率和寿命。

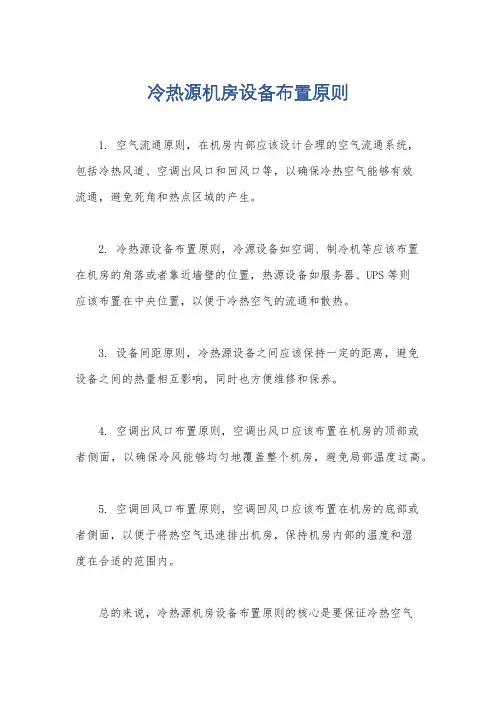

冷热源机房设备布置原则
1. 空气流通原则，在机房内部应该设计合理的空气流通系统，
包括冷热风道、空调出风口和回风口等，以确保冷热空气能够有效
流通，避免死角和热点区域的产生。

2. 冷热源设备布置原则，冷源设备如空调、制冷机等应该布置
在机房的角落或者靠近墙壁的位置，热源设备如服务器、UPS等则
应该布置在中央位置，以便于冷热空气的流通和散热。

3. 设备间距原则，冷热源设备之间应该保持一定的距离，避免
设备之间的热量相互影响，同时也方便维修和保养。

4. 空调出风口布置原则，空调出风口应该布置在机房的顶部或
者侧面，以确保冷风能够均匀地覆盖整个机房，避免局部温度过高。

5. 空调回风口布置原则，空调回风口应该布置在机房的底部或
者侧面，以便于将热空气迅速排出机房，保持机房内部的温度和湿
度在合适的范围内。

总的来说，冷热源机房设备布置原则的核心是要保证冷热空气
的流通和散热效果，避免设备之间的热量相互影响，确保机房内部的温度和湿度能够得到有效控制，从而保证设备的正常运行和延长设备的使用寿命。

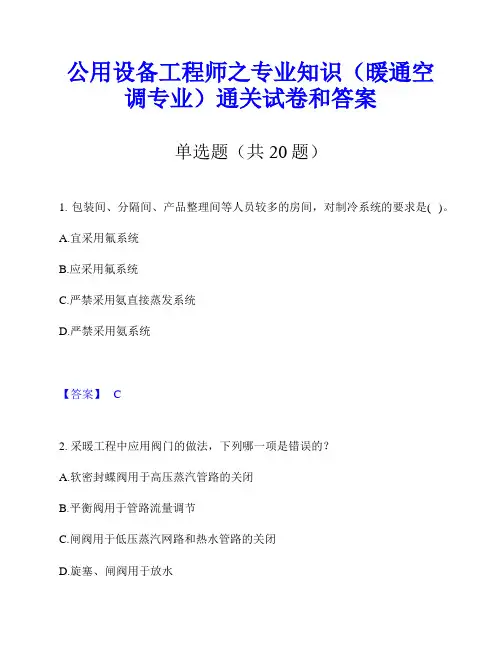

公用设备工程师之专业知识（暖通空调专业）通关试卷和答案单选题（共20题）1. 包装间、分隔间、产品整理间等人员较多的房间，对制冷系统的要求是( )。

A.宜采用氟系统B.应采用氟系统C.严禁采用氨直接蒸发系统D.严禁采用氨系统【答案】 C2. 采暖工程中应用阀门的做法，下列哪一项是错误的？A.软密封蝶阀用于高压蒸汽管路的关闭B.平衡阀用于管路流量调节C.闸阀用于低压蒸汽网路和热水管路的关闭D.旋塞、闸阀用于放水【答案】 A3. 对深度为100m的竖直地埋管换热系统，检验要求是( )。

A.水压试验压力为工作压力的1.5倍，且不应小于0.6MPa，不得以气压试验代替B.水压试验压力为工作压力加0.5MPa，且不得以气压试验代替C.水压试验压力应为工作压力加0.5MPa，在冬季可以用气压试验代替D.水压试验压力应为工作压力加0.8MPa，且不得以气压试验代替【答案】 B4. 某多层建筑的地下室，按设计规范应设置机械排烟系统和补风系统，设计的补风量占排风量的百分比，不正确的应是下列哪一项？A.小于50%B.50%C.50%～80%D.50%～100%【答案】 A5. 下列哪一级别的洁净室可设计散热器供暖系统？( )A.5级以上B.6～7级C.8～9级D.都不是【答案】 C6. 采用自然通风的生活、工作房间的通风开口有效面积，下列哪项要求是正确的？( )A.不应小于该房间地板面积的2%B.不应小于该房间地板面积的3%C.不应小于该房间地板面积的5%D.不应小于该房间地板面积的10%【答案】 C7. 具有多种使用功能的综合性建筑，当其热水由同一热水供应系统供应时，其生活热水设计小时耗热量可按( )计算。

A.各用水部门的设计小时耗热量之和B.各用水部门的平均小时耗热量之和C.同一时间内出现用水高峰的主要用水部门的设计小时耗热量与其他用水部门的平均小时耗热量之和D.同一时间内出现用水高峰的主要用水部门的平均小时耗热量与其他用水部门的设计小时耗热量之和【答案】 C8. 采用冷风机冷藏库的融霜，最好是下列哪一项？( )A.热气融霜B.热电融霜C.热气融霜+水融霜D.水融霜【答案】 C9. 高效空气过滤器的实际处理风量应( )其额定风量。

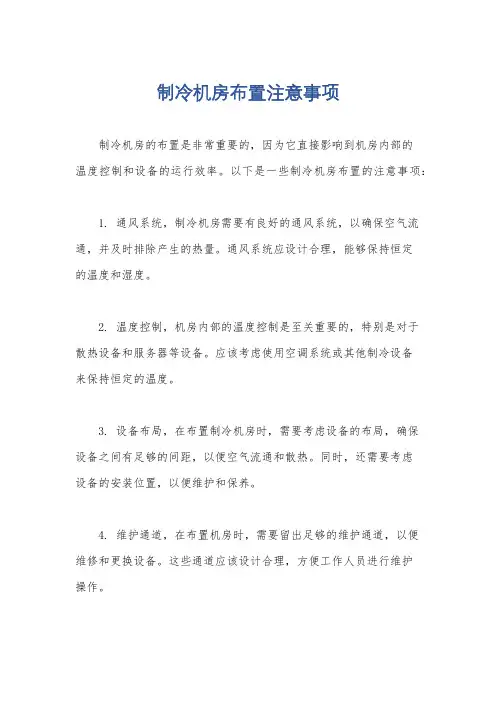

制冷机房布置注意事项
制冷机房的布置是非常重要的，因为它直接影响到机房内部的
温度控制和设备的运行效率。

以下是一些制冷机房布置的注意事项：
1. 通风系统，制冷机房需要有良好的通风系统，以确保空气流通，并及时排除产生的热量。

通风系统应设计合理，能够保持恒定
的温度和湿度。

2. 温度控制，机房内部的温度控制是至关重要的，特别是对于
散热设备和服务器等设备。

应该考虑使用空调系统或其他制冷设备
来保持恒定的温度。

3. 设备布局，在布置制冷机房时，需要考虑设备的布局，确保
设备之间有足够的间距，以便空气流通和散热。

同时，还需要考虑
设备的安装位置，以便维护和保养。

4. 维护通道，在布置机房时，需要留出足够的维护通道，以便
维修和更换设备。

这些通道应该设计合理，方便工作人员进行维护
操作。

5. 紧急措施，在机房内部应该设置紧急措施，如灭火设备和紧
急通道，以确保在紧急情况下能够及时进行应对和疏散。

6. 安全标识，在机房内部应设置清晰的安全标识，包括设备操
作规程、应急处理程序等，以提醒工作人员注意安全。

7. 规范管理，制冷机房的布置应符合相关的规范和标准，包括
建筑规范、安全规范等，确保机房的安全性和可靠性。

总的来说，制冷机房的布置需要综合考虑通风系统、温度控制、设备布局、维护通道、紧急措施、安全标识和规范管理等多个方面，以确保机房内部设备的正常运行和工作人员的安全。

制冷机房的设计原则及要求制冷机房是保证制冷效果的关键设施，其设计原则及要求如下：一、设计原则1. 高效性：制冷机房的设计应考虑制冷效果的高效性，通过合理选择制冷设备、控制方式和管道布置等手段，降低能耗，提高制冷效率。

2. 可靠性：制冷机房是制冷系统的核心部分，设计时应考虑其运行的可靠性和稳定性。

选用高品质的设备、材料，并进行合理的备份和冗余设计，确保机房在连续运行中能够稳定工作。

3. 安全性：制冷机房是高压、低温的环境，存在一定的安全隐患。

设计时应遵循相关安全规范，考虑设备的过压保护、漏电保护、防火措施等，确保机房运行安全。

4. 环保性：制冷机房的运营过程中会产生噪声、废热等环境影响。

设计时应考虑环保要求，选用低噪声、低泄漏、低能耗的设备，并进行废热回收等环保措施。

5. 可维护性：制冷机房的设备需要定期维护和保养，设计时应考虑设备的可维护性和可维修性，方便工程师进行设备维护和故障排除。

二、设计要求1. 负荷计算：根据制冷需求计算制冷机房的冷负荷和功率需求，选择合适的制冷设备和管道尺寸。

负荷计算应考虑到制冷机房的运行特点，如高峰期负载、平均负载、低谷期负载等因素。

2. 设备选型：根据负荷计算结果，选择合适的制冷设备，包括压缩机、冷凝器、蒸发器、膨胀阀等。

设备选型应考虑设备的性能参数、效率、可靠性、维护成本等因素。

3. 系统控制：设计合理的系统控制方式，实现自动化运行和远程监控。

系统控制应包括温度控制、压力控制、流量控制等，以确保制冷机房在设定范围内稳定运行。

4. 管道布置：根据设备布局和制冷需求，合理布置管道和阀门，确保管道连接安全、可靠、美观。

管道布置应考虑到管道压力、流体流向、保温措施等因素。

5. 电力供应：为确保制冷机房的稳定运行，应设计可靠的电力供应系统。

包括发电机组、不间断电源（UPS）等设备的选型和配置，以满足机房在断电情况下的正常运行。

6. 空调系统：制冷机房应设置独立的空调系统，以控制机房内的温度和湿度，确保设备正常运行和操作人员的舒适度。

暖通注册考试大纲和参考规范注册公用设备工程师（暖通空调）执业资格考试专业考试大纲1.总则1.1把握暖通空调制冷设计规范、建筑设计防火规范和高层民用建筑设计防火规范中的暖通空调和消防有关部分；建筑节能标准中有关暖通空调部分；暖通空调设备产品标准中设计选用部分；环境爱护及卫生标准中有关本专业的规定；专门是应把握上述标准中有关本专业强制性条文的要求。

1.2熟悉暖通空调制冷系统的类型、构成及选用。

1.3了解暖通空调设备的构造及性能，把握国家现行节能标准对暖通空调设备的能效等级的要求。

1.4把握暖通空调制冷系统的设计方法、暖通空调设备选择运算、管网运算。

正确采纳设计运算公式及取值。

1.5把握防排烟设计及设备、附件、材料的选择。

1.6熟悉暖通空调制冷设备及系统的自控要求及一样方法。

1.7熟悉暖通空调制冷施工技术和施工质量验收规范。

1.8熟悉暖通空调制冷设备及系统的测试方法。

1.9了解保温材料及制品的性能，把握管道和设备的保温绝热运算。

1.10把握暖通空调设计的节能技术；熟悉暖通空调系统运行的节能诊断。

1.11熟悉暖通空调制冷系统运行常见故障分析及解决方法。

1.12了解可再生能源在暖通空调制冷系统中的应用。

2．采暖（含小区供热设备和热网）2.1 熟悉采暖建筑物围护结构建筑热工要求，把握对公共建筑围护结构建筑热工限值的强制性规定；把握冬季采暖通风系统热负荷运算方法。

2.2 熟悉各类散热设备要紧性能。

熟悉各种采暖方式。

把握散热器采暖、热风采温顺辐射采暖的设计方法。

把握空气幕的选用方法。

2.3 把握热水、蒸汽采暖系统设计运算方法；把握热水采暖系统的节能设计要求和设计方法。

2.4 把握分户热计量热水集中采暖设计方法。

2.5 了解热电厂集中供热方式，熟悉小区集中供热区域锅炉房要紧组成及其功能。

把握热媒及其参数选择和小区集中供热热负荷的概算方法。

2.6 熟悉热水、蒸汽供热系统管网设计方法，把握管网与热用户连接装置的设计方法。

制冷机房设备布置
制冷机房设备布置的总体原则：1符合工艺流程及便于操作
2留有适当的空间便于设备部件的拆卸和检修
3平面布置要先主后次
4力求布置紧凑充分利用机房空间，节省建筑面积
5有规划、留余地
20层以内的高层建筑：宜在上部或下部设一个设备层；
30层以内的高层建筑：宜在上部和下部设两个设备层；
30层以上超高层建筑：宜在上、中、下分别设设备层。

设备层内管道布置原则：
离地h≤2.0 m 布置空调设备，水泵等
h=2.5~3.0 m 布置冷、热水管道
h=3.6~4.6 m 布置空调、通风管道
h 〉4.6 m 布置电线电缆
建筑面积M2 设备层层高M
1000 4.0
3000 4.5
5000 4.5
10000 5.0
15000 5.5
20000 6.0
25000 6.0
30000 6.5。

冷库制冷机房设备间布置的一般要求设备间内设备（或容器）之间的间距不应小于下列数值：1）需经常操作的通道不小于0.8m2）不经常操作的货不通行的通道不小于0.3m3）各容器壁与墙面、柱边的距离应不小于0.2m，设备隔热层的外壁与墙面、柱边的距离应不小于0.4m。

4）设备管路上的压力表、温度计等仪表应设在便于观察的地方。

5）卧式冷凝器和蒸发器布置在室内时，应考虑清洗和更换管子的可能。

安装直管式（或螺旋管式）蒸发器时，应考虑起吊高度。

6）设备间内主要通道的宽度不应小于1.5m。

在设备间布置容器时均应考虑窗户的开启方便和自然采光的条件。

#设备间的布置形式设备间一般分单层式和分层式布置。

单层式是全部设备都直接安装在地面的基础上，仅有较小的设备架放在大设备之上（如空气分离器安在贮氨器之上。

）分成式往往是为了充分利用厂房高度或是为操作上的需要或方便而采用的，如立式循环桶与氨泵系统、卧式冷凝器与贮氨器等经常采用分层式布置一、制冷压缩机的选型原则为：（1）根据制冷量选配压缩机，一般不应设备用机。

（2）如需选择2台或2台以上的制冷压缩机时，应尽可能选择同一系列的压缩机。

（3）制冷量大小不同的压缩机互相搭配，以保证高、低峰负荷时既能满足需要，又经济合理。

（4）不同制冷系统的压缩机应考虑到各系统之间相互替代的可能性。

（5）选用氨压缩机，当Pk/Po>8时,应采用双击压缩；当Pk/Po小于等于8时，采用单级压缩。

对于氟利昂制冷系统，当Pk/Po>10时，应采用双级压缩；当Pk/Po小于等于10时，采用单级压缩。

二、单级压缩制冷系统的组成1、氨制冷系统的主要特点：（1）一般采用满液式蒸发器。

（2）润滑油会积存在冷凝器、储液器和蒸发器等设备的底部，需定期放油。

（3）储液器和蒸发器的下部分别通过管道接至紧急泄氨器。

2、氟利昂制冷系统的特点：（1）氟利昂制冷系统通常需设置干燥器，防止产生“冰塞”。

（2）油分离器中分离出的润滑油可以直接返回压缩机曲轴箱中重新使用。

掌握制冷机房设备布置原则1、机房内设备布置的原则：设备布置应符合工艺流程、安全规程以及操作方便的要求，并需要有适当的空隙，以便设备部件的拆卸和检修。

同时亦应考虑到尽可能布置紧凑，充分利用机房的空间，以节省建筑面积。

机器间内主要操作通道的宽度应为1.5—2.5m，压缩机突出部分到配电盘或分配站之间的距离不应小于1.5m。

两台压缩机突出部位之间距离不应小于1m.。

如轴承同向时,能有抽出曲轴的可能。

非主要通道的宽度应不小于0.8m。

设备间内主要通道的宽度不应小于1.5 m。

非主要通道的宽度不小于0.8m。

水泵和滤油设备不宜布置在机器间或设备间内。

（1）压缩机的布置压缩机的压力表及其他操作仪表应面向主要操作通道。

压缩机进气、排气阀门应位于或接近于主要操作通道。

压缩机进气、排气阀门的设置高度宜在1.2—1.5m之间。

（2）中间冷却器的布置中间冷却器应尽量做到多台压缩机的合用，以便利操作中间冷却器应设置自动液位控制器和超高液位报警。

正常液位可按制造厂规定的液位高度进行控制。

报警液位控制在桶身高度2/3处。

中间冷却器必须设置安全阀（或自动旁通阀）、压力表和液面指示器。

（3）油分离器布置（洗涤式氨油分离器、离心式氨油分离器、填料式氨油分离器）凡不带自动回油装置的油分离器，应设在室外，如采用卧式冷凝器时不受新限制。

专供融霜用热氨的干式油分离器，可设置在设备间内。

干式油分离器上应装设油面指示器。

洗涤式油分器共进液口必须比冷凝器的出液口低250mm，该油分离器的进液管应从冷凝器出液管的底部接出。

（4）冷凝器的布置常用的*冷疑器布置在室外的应尽量避免太阳直接照射，卧式冷凝器不得设在露天。

*立式冷凝器应布置在室外，冷凝器的水池壁与设备间墙面一般应有3m的间距，以减少冷却水外溅时损坏墙面。

*蒸发式冷凝器布置应符合下列要求：a：蒸发式冷凝器的顶部应高出邻近建筑物300mm，至少不低于邻近建筑物的高度，以免排出的热和湿空气沿墙面回流至进风口。

制冷机房设计、设备布置规范第3.3.1条制冷机房应尽可能靠近冷负荷中心布置，并应符合下列要求：一、氟利昂压缩式制冷装置，可布置在民用建筑、生产厂房及辅助建筑物内，但不行直接布置在楼梯间、走廊和建筑物的出入口处；二、氨压缩式制冷装置，应布置在隔断开的房间或单独的建筑物内，但不得布置在民用建筑和工业企业辅助建筑物内；注：1、辅助设备可布置在室外。

2、氨制冷机房的防火要求，应按国家现行的《建筑设计防火规范》执行。

三、蒸汽喷射式制冷装置，应露天布置。

溴化锂吸收式制冷装置，宜布置在建筑物内，条件许可时，亦可露天布置。

露天布置时，制冷装置的电气设备及控制仪表，应设在室内。

第3.3.2条制冷机房的设备布置和管道连接，应符合工艺流程，并应便于安装、操作与维修。

制冷机突出部分与配电盘之间的距离和主要通道的宽度，不应小于1.5M；制冷机与墙壁之间距离和非主要通道的宽度，不应小于0.8M。

注：1、兼作检修用的通道宽度，应根据设备的种类及规格确定。

2、布置卧式壳管式蒸发器、冷水机组和溴化锂吸收式制冷机时，应考虑有清洗或更换管簇的可能。

第3.3.4条制冷机房的高度，应根据设备情况确定，并应符合下列要求：一、对于氟利昂压缩式制冷，不应低于3.6M；二、对于氨压缩式制冷，不应低于4.8M；三、支于溴化锂吸收式制冷，设备顶部距屋顶或楼板的距离，不得小于1.2M。

注、制冷机房的高度，系指自地面至屋顶或楼板的净高。

第3.3.4条制冷机房内宜与辅助设备间和水泵间隔开，并应根据具体情况，设置值班室、维修间、贮藏室以及厕所等生活设施。

第3.3.5条氨制冷机房应设置两处互相尽量远离的出口直接对外，且应由室内向外开门。

第3.3.6条氨制冷机房的电源开关，应布置在外门附近。

发生事故时，应有立即切断电源的可能性，但事故电源不得切断。

第3.3.7条氨制冷机房内；应设置必要的消防和安全器材（如灭火器和防毒面具等）。

第3.3.8条设置集中条暖的制冷机房，其室内温度不低于15ºC 。
