城市供水管网漏损水量的测算及原因分析摘要：本文结合某市水司的实例，对管网漏损水量的测算方法、管网漏损的形成原因及控制措施进行了阐述。
关键词：漏失水量；产销差水量；漏损形成；控制一、管网漏失水量的测算根据国家建设部2002年发布的《城市供水管网漏损及评定标准》（cjj92-2002）：“管网漏水量为供水总量与有效供水量之差”，这里的有效供水量是指“各类用户实际使用到的水量，包括收费的（售水量）和不收费的（免费供水量）”，同时还规定“城市供水企业管网基本漏损率不应大于12%，实际漏损率应结合规定修正后确定。
”然而在实际操作中，由于管网漏水量水量较难确定，各地供水企业一般是以产销差率作为考核评定企业经济运行的标准。
产销差率指的是供水企业提供给城市输水配水系统的自来水总量与所有用户的用水量总量中收费部分的差值定义为产销差水。
建设部《关于印发城市建设统计指标解释的通知》(建综[2001]255号)中明确了“产销差率指产销差水量与供水总量的比率,计算公式为产销差率=(供水总量-售水量)÷供水总量×100%。
”（供水总量-售水量）即产销差水量，具体组成如下：产销差水量 = ①未计费水量+②失窃水量+③漏失水量+④由于水表精度误差损失水量其中，①未计费水量=消防用水+园林绿化环卫水量+市政用水+公司自耗水量（含办公用水、施工清洗管道用水量等）+历史遗留免费用水量；②失窃水量=用户偷盗水量+黑户水量+人情水量等；③漏失水量=破管损失水量（明漏、暗漏、渗漏水量）+抢修损失水量+阀门、消防栓等供水设施漏水等；④由于水表精度误差损失水量=总表与分表间存在的精度误差而损失的水量+由于用户滴水损失水量。
从公式中我们可以看出：产销差水量与管网漏损水量的差别就在于①（未计费水量）和④（由于水表精度误差损失水量），如果我们能测算出这两部分的数量，就可以由产销差水量推算出管网漏损水量的大小。
下面笔者就以某市为例对管网漏损水量做一测算：从该市水司2011年的统计报表中可以看出，该市2011年产销差水量为2322万m3，其中由于各种原因造成的水费未能回收水量298万m3，县产销差水量378万m3。

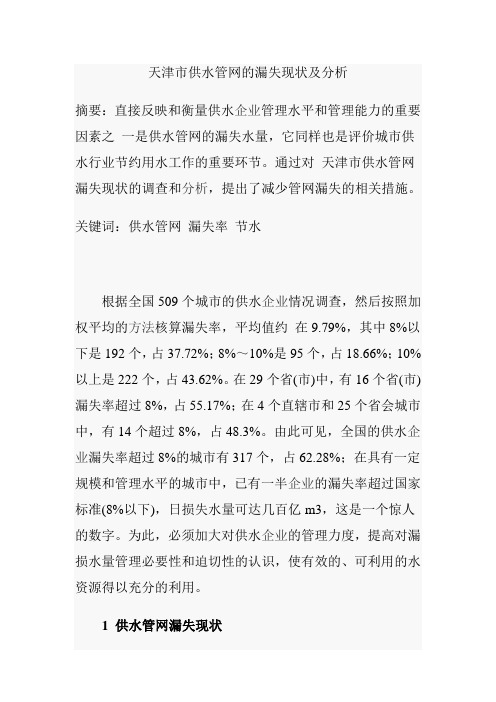

天津市供水管网的漏失现状及分析摘要：直接反映和衡量供水企业管理水平和管理能力的重要因素之一是供水管网的漏失水量，它同样也是评价城市供水行业节约用水工作的重要环节。
通过对天津市供水管网漏失现状的调查和分析，提出了减少管网漏失的相关措施。
关键词：供水管网漏失率节水根据全国509个城市的供水企业情况调查，然后按照加权平均的方法核算漏失率，平均值约在9.79%，其中8%以下是192个，占37.72%；8%～10%是95个，占18.66%；10%以上是222个，占43.62%。
在29个省(市)中，有16个省(市)漏失率超过8%，占55.17%；在4个直辖市和25个省会城市中，有14个超过8%，占48.3%。
由此可见，全国的供水企业漏失率超过8%的城市有317个，占62.28%；在具有一定规模和管理水平的城市中，已有一半企业的漏失率超过国家标准(8%以下)，日损失水量可达几百亿m3，这是一个惊人的数字。
为此，必须加大对供水企业的管理力度，提高对漏损水量管理必要性和迫切性的认识，使有效的、可利用的水资源得以充分的利用。
1 供水管网漏失现状天津自来水集团有限公司担负着城市供水任务，供水管网长度目前为3 588 km，1999年管网漏失率为15.74%(见表1)。
由表1看出，1993年—1998年的城市供水漏失率处于上升趋势，除供水管网长度逐年增加是漏失量增长的主要因素外，还存在一定的客观原因。
2 漏失情况分析客观上讲，造成自来水管网漏失的原因是多方面的，但从科学管理和技术上分析，大致情况如下：2.1 计量误差水厂计量误差是供水管网漏失的主要因素，表现在水厂计量与用户计量间的误差。
①水厂计量误差。
市自来水公司三大水厂目前安装有日本富士FLF超声波流量计10台(原精度为1.5%)，英国肯特MAST电磁流量计2台(精度为0.5%)，上海爱尔美特电磁流量计1台(精度0.4%)。
从1985年—1998年的运营情况看，实际检测流量最大偏差达3.98%，全部流量计的平均偏差为0.24%。
地下供水管网泄漏检测与处理地下供水管网泄漏是指地下供水管道出现漏水、破裂等问题，导致供水系统的水量减少或水质下降的情况。
地下供水管网泄漏的存在会造成大量的水资源浪费和经济损失，同时也会对环境造成污染。
地下供水管网泄漏的监测与处理显得尤为重要。
地下供水管网泄漏的检测可以采用多种方法，如声波检测、压力监测、流量监测等。
声波检测是目前较为常用的一种方法，通过在地下管道上设置传感器，探测漏水时产生的声音信号。
该方法可以准确地确定漏水点的位置，并且检测速度较快。
压力监测是另一种常用的检测方法，通过对供水管网的压力进行监测，如果出现压力下降的情况，就可以判断有漏水点的存在。
流量监测可以通过安装流量计等设备实时监测供水管网的流量，当流量异常时可以推测有漏水点存在。
对于地下供水管网泄漏的处理，首先需要及时修复漏水点，以保证供水的正常运行。
修复漏水点的方法有多种，可以采用封堵、更换管道、补漏等方法。
在修复过程中，需要注重施工质量，确保漏水点能够被有效地修复，避免二次漏水的发生。
还需要对供水管网进行全面检修和维护，及时更换老化管道和设备，提高供水系统的整体性能和稳定性。
在地下供水管网泄漏的检测与处理中，还需要注重科学管理和技术创新。
科学管理可以通过建立供水管网的监测系统，及时了解供水系统的运行情况，以便发现和处理漏水问题。
技术创新可以从改进检测和处理方法入手，提高检测和处理的准确性和效率。
可以引入无人机、遥感等技术，对供水管网进行快速、全面的监测和检测。
地下供水管网泄漏的检测与处理是保证供水系统高效运行的重要环节。
通过科学管理和技术创新，可以提高泄漏点的检测准确性和修复效率，从而减少水资源浪费，保护环境。

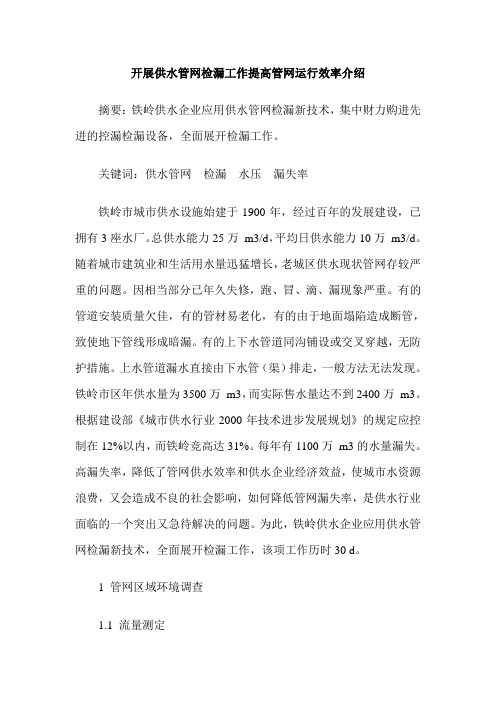

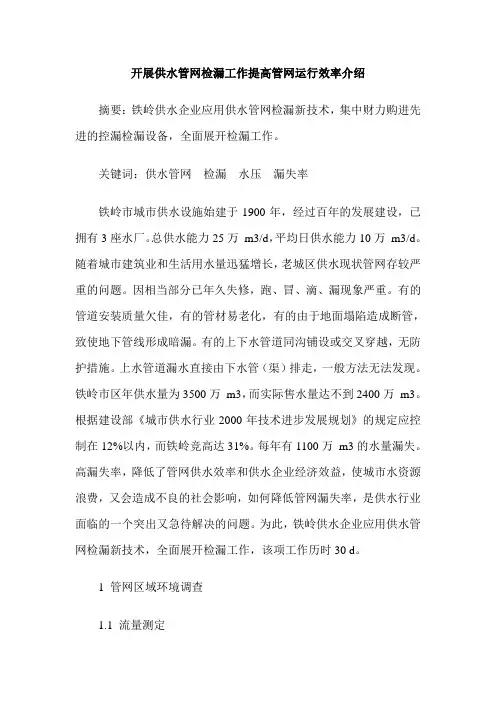

开展供水管网检漏工作提高管网运行效率介绍摘要：铁岭供水企业应用供水管网检漏新技术，集中财力购进先进的控漏检漏设备，全面展开检漏工作。
关键词：供水管网检漏水压漏失率铁岭市城市供水设施始建于1900年，经过百年的发展建设，已拥有3座水厂。
总供水能力25万m3/d，平均日供水能力10万m3/d。
随着城市建筑业和生活用水量迅猛增长，老城区供水现状管网存较严重的问题。
因相当部分已年久失修，跑、冒、滴、漏现象严重。
有的管道安装质量欠佳，有的管材易老化，有的由于地面塌陷造成断管，致使地下管线形成暗漏。
有的上下水管道同沟铺设或交叉穿越，无防护措施。
上水管道漏水直接由下水管（渠）排走，一般方法无法发现。
铁岭市区年供水量为3500万m3，而实际售水量达不到2400万m3。
根据建设部《城市供水行业2000年技术进步发展规划》的规定应控制在12%以内，而铁岭竞高达31%。
每年有1100万m3的水量漏失。
高漏失率，降低了管网供水效率和供水企业经济效益，使城市水资源浪费，又会造成不良的社会影响，如何降低管网漏失率，是供水行业面临的一个突出又急待解决的问题。
为此，铁岭供水企业应用供水管网检漏新技术，全面展开检漏工作，该项工作历时30 d。
1 管网区域环境调查1.1 流量测定为检核我公司水厂流量的精确值和输水管的输水量，以便总体分析所辖区域内的漏失水状况。
漏水调查级采用两台TOMASFLOW流量计对一水厂、二水厂出水管进行了流量测定，共测定了3个点。
从流量测定结果中可以看出，为使更准确的统计水损率，达到通过对水损率的分析判定管道，运行状况之目的，我公司需及时完善和提高对出厂水的计量工作。
1.2 管网情况的调查测漏队采用英国产及D400PL地下管控测仪，对不明位置走向的管道进行准确定位，使之清楚的掌握了地下管网的分布情况。
在此基础上对地下供水管线做整体调查了解。
铁岭市水司DN75以上管道总长度约200多公里。
管径分别为DN75—— DN1200等。
城市供水管网漏损水量的测算及原因分析摘要：本文结合某市水司的实例，对管网漏损水量的测算方法、管网漏损的形成原因及控制措施进行了阐述。
关键词：漏失水量；产销差水量；漏损形成；控制一、管网漏失水量的测算根据国家建设部2002年发布的《城市供水管网漏损及评定标准》（cjj92-2002）：“管网漏水量为供水总量与有效供水量之差”，这里的有效供水量是指“各类用户实际使用到的水量，包括收费的（售水量）和不收费的（免费供水量）”，同时还规定“城市供水企业管网基本漏损率不应大于12%，实际漏损率应结合规定修正后确定。
”然而在实际操作中，由于管网漏水量水量较难确定，各地供水企业一般是以产销差率作为考核评定企业经济运行的标准。
产销差率指的是供水企业提供给城市输水配水系统的自来水总量与所有用户的用水量总量中收费部分的差值定义为产销差水。
建设部《关于印发城市建设统计指标解释的通知》(建综[2001]255号)中明确了“产销差率指产销差水量与供水总量的比率,计算公式为产销差率=(供水总量-售水量)÷供水总量×100%。
”（供水总量-售水量）即产销差水量，具体组成如下：产销差水量 = ①未计费水量+②失窃水量+③漏失水量+④由于水表精度误差损失水量其中，①未计费水量=消防用水+园林绿化环卫水量+市政用水+公司自耗水量（含办公用水、施工清洗管道用水量等）+历史遗留免费用水量；②失窃水量=用户偷盗水量+黑户水量+人情水量等；③漏失水量=破管损失水量（明漏、暗漏、渗漏水量）+抢修损失水量+阀门、消防栓等供水设施漏水等；④由于水表精度误差损失水量=总表与分表间存在的精度误差而损失的水量+由于用户滴水损失水量。
从公式中我们可以看出：产销差水量与管网漏损水量的差别就在于①（未计费水量）和④（由于水表精度误差损失水量），如果我们能测算出这两部分的数量，就可以由产销差水量推算出管网漏损水量的大小。
下面笔者就以某市为例对管网漏损水量做一测算：从该市水司2011年的统计报表中可以看出，该市2011年产销差水量为2322万m3，其中由于各种原因造成的水费未能回收水量298万m3，县产销差水量378万m3。

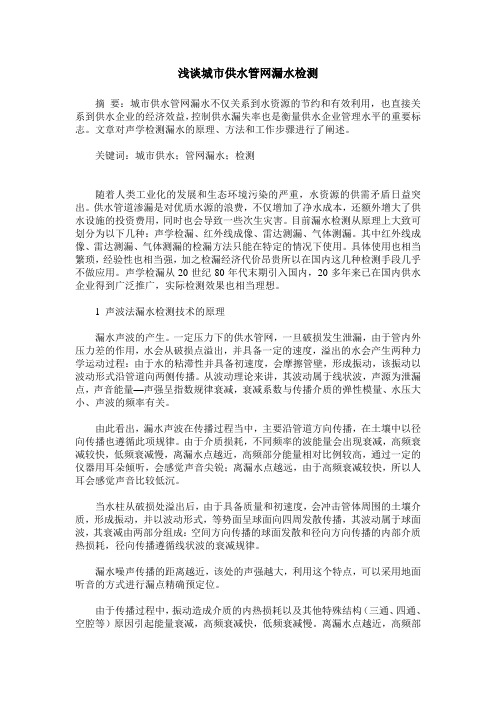

浅谈城市供水管网漏水检测摘要：城市供水管网漏水不仅关系到水资源的节约和有效利用，也直接关系到供水企业的经济效益，控制供水漏失率也是衡量供水企业管理水平的重要标志。
文章对声学检测漏水的原理、方法和工作步骤进行了阐述。
关键词：城市供水；管网漏水；检测随着人类工业化的发展和生态环境污染的严重，水资源的供需矛盾日益突出。
供水管道渗漏是对优质水源的浪费，不仅增加了净水成本，还额外增大了供水设施的投资费用，同时也会导致一些次生灾害。
目前漏水检测从原理上大致可划分为以下几种：声学检漏、红外线成像、雷达测漏、气体测漏。
其中红外线成像、雷达测漏、气体测漏的检漏方法只能在特定的情况下使用。
具体使用也相当繁琐，经验性也相当强，加之检漏经济代价昂贵所以在国内这几种检测手段几乎不做应用。
声学检漏从20世纪80年代末期引入国内，20多年来已在国内供水企业得到广泛推广，实际检测效果也相当理想。
1 声波法漏水检测技术的原理漏水声波的产生。
一定压力下的供水管网，一旦破损发生泄漏，由于管内外压力差的作用，水会从破损点溢出，并具备一定的速度，溢出的水会产生两种力学运动过程：由于水的粘滞性并具备初速度，会摩擦管壁，形成振动，该振动以波动形式沿管道向两侧传播。
从波动理论来讲，其波动属于线状波，声源为泄漏点，声音能量—声强呈指数规律衰减，衰减系数与传播介质的弹性模量、水压大小、声波的频率有关。
由此看出，漏水声波在传播过程当中，主要沿管道方向传播，在土壤中以径向传播也遵循此项规律。
由于介质损耗，不同频率的波能量会出现衰减，高频衰减较快，低频衰减慢，离漏水点越近，高频部分能量相对比例较高，通过一定的仪器用耳朵倾听，会感觉声音尖锐；离漏水点越远，由于高频衰减较快，所以人耳会感觉声音比较低沉。
当水柱从破损处溢出后，由于具备质量和初速度，会冲击管体周围的土壤介质，形成振动，并以波动形式，等势面呈球面向四周发散传播，其波动属于球面波，其衰减由两部分组成：空间方向传播的球面发散和径向方向传播的内部介质热损耗，径向传播遵循线状波的衰减规律。
供水管网水量漏损率高的原因分析与治理对策韩玉亭（中国石化胜利油田分公司供水公司东城销售公司山东·东营257000）摘要供水管网水漏失是供水企业面临的共同问题，漏损的大小是衡量自来水管网运行状况好坏的一个重要指标，也直接影响到整个供水企业的经济效益。
针对这个实际，我们在分析供水管线水量漏损率高原因的基础上，通过采取各类行之有效的办法，取得了较好的效果。
关键词供水管网漏损率因素治理措施中图分类号：TU991文献标识码：A0引言供水管网的漏失，通常包括输配水管网及供配件的漏水；用户水表前的支管及其配件漏水、给水管网中的水池水塔及水表前的屋顶水箱、水池漏水、溢水，以及一些未报、不明数量的用户私自接水等。
近年来，随着供水管网的延长，用水用户的持续增加，供水管网由枝状逐年延伸，供水范围不断扩大，管网漏损逐年增加，从而造成供水企业成本不断增加，能源和资源严重浪费。
下面具体谈谈漏损的主要原因和治理的措施。
1影响供水管线水量漏损率的因素1.1管网陈旧、老化供水管网有一部分为七、八十年代老管线，管道多为钢性接口，经不起温度的变化、各种腐蚀、地基下沉、地面负载等因素的影响，极易造成爆管等现象。
1.2管网中管材的原因供水管材种类繁多，管线有铸铁管、镀锌管、钢管、PVC管、PP-B管、PP-R管、PE管、玻璃钢管、球墨铸铁管等，进货渠道不统一，质量参差不齐，部分配件质量各异。
由于地形差异，各路段的管网压力不一致，部分供水路段管道压力过大，造成爆管。
1.3设计、施工质量中存在的问题供水管道设计中，对地下资料不详，以致施工过程中变更较多，造成管网局部阻力增大，抗冲力减弱；背墩设计承受力小于实际承受力；地基下沉造成管道接口松脱；管道覆土过浅或受压过大；没安装管道伸缩器，在热胀冷缩的变化下造成焊缝开裂等，都能引起爆管。
1.4闸阀、消防栓漏水闸阀丝杆的密封圈长期被水浸泡，易生锈，而经常开关闸阀，使闸阀丝杆在旋转过程中磨擦再加上压力水的冲挤，漏水闸阀较多。
供水管网检漏技术简述供水管网是城市基础设施之一，它的正常运行直接关系到城市居民的生活用水和工业生产用水。
由于管网长期运行、维护不力以及外力破坏等原因，管网漏水现象时有发生。
一旦管网出现漏水，不仅会浪费大量的水资源，还会给城市带来严重的经济损失和环境问题。
如何及时有效地对供水管网进行检漏成为了水务部门亟待解决的问题之一。
供水管网检漏技术简述如下：一、传统检漏方法1.听觉法传统的检漏方法主要是通过人工耳听的方式对管网进行检测。
工作人员在管网周围进行细致的听觉检测，通过听水流声音判断是否有漏水现象。
这种方法的缺点是效率低、准确性不高，而且只适用于管道较浅、漏水量较大的情况。
2.平板法平板法是以水表平板上的示数为依据，通过观察水表读数的增减来判断是否有漏水。
这种方法对于小漏水量和小口径管道的泄漏检测效果不佳，而且需要人工定期巡检，工作效率低。
3.压力法压力法是通过给管网施加一定的压力，然后观察压力的变化来判断是否有漏水。
这种方法需要使用专用的压力测试仪器，而且对管网的影响较大，不适合于日常检测。
二、现代检漏技术1.超声波检测技术超声波检测技术是一种高效、准确的供水管网检漏方法。
它通过在管道内外部布置超声波传感器，利用超声波在水管内部传播时因漏水产生的特定频率谱来定位漏点。
该技术适用于各种管径和材质的供水管道，对管道深埋、管道材质影响小，能够精确定位漏水点，提高了漏损检测的准确性和效率。
2.红外热像技术红外热像技术是一种高效的无损检测方法，它通过对管道表面进行红外热像扫描，利用漏水部位与周围环境的温度差异来定位漏水点。
该技术适用范围广，对于深埋管道、覆土较厚、复杂环境下的漏水点检测具有明显优势。
3.气体检测技术气体检测技术是一种新兴的供水管网检漏方法。
它通过向管网中注入特定的气体，然后利用探测仪器对排出的气体进行感知，通过检测气体浓度及其分布情况来定位漏水点。
该技术对于各类管道和环境条件下的漏水点检测都具有较好的适用性。

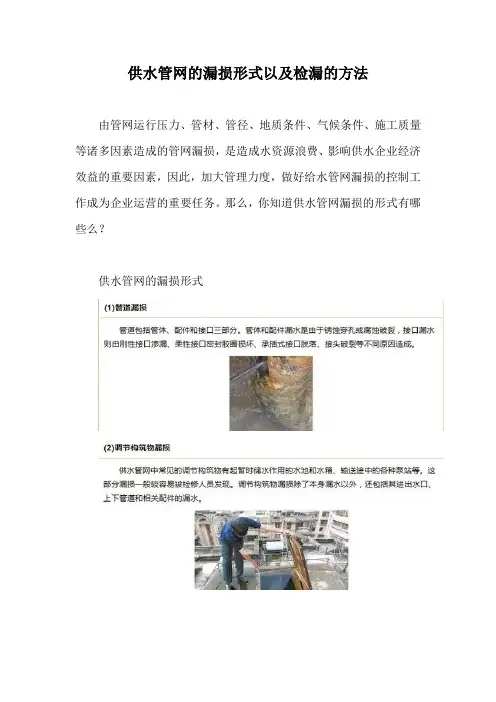

供水管网的漏损形式以及检漏的方法由管网运行压力、管材、管径、地质条件、气候条件、施工质量等诸多因素造成的管网漏损，是造成水资源浪费、影响供水企业经济效益的重要因素，因此，加大管理力度，做好给水管网漏损的控制工作成为企业运营的重要任务。
那么，你知道供水管网漏损的形式有哪些么？供水管网的漏损形式目前，在国内供水企业漏水控制，基本上都采用声波检漏法和区域流量分析法，通过探漏设备：听漏棒、电子听漏仪、相关仪、管线定位仪、噪音记录仪、高精度流量计、超声波流量计、探地雷达等，并通过DMA分区理念对市区管网进行区域划并进行区域流量分析，从而引导检漏队伍及时有效的检测和修复漏水。
具体作业方法及要求：1、听音检漏法音听检漏法分为阀栓听音和地面听音两种。
前者用于查找漏水的线索范围，简称漏点预定位，后者用于确定漏水点位置简称漏点精确定位。
漏点预定位是指听漏棒、电子听漏仪及噪声自动记录仪来探测供水管道漏水的方法。
相关检漏法是当前最先进最有效的一种检漏方法特别适用于环境干扰大、管道埋设太深或不适宜用地面听漏法的区域。
用相关仪可快速准确地测出地下管道漏水点的精确位置。
其工作原理为当管道漏水时在漏口处会产生漏水声波并沿管道向远方传播, 当把传感器放在管道或连接件的不同位置时,相关仪主机可测出由漏口产生的漏水声波传播到不同传感器的时间差只要给定两个传感器之间管道的实际长度和声波在该管道的传播速度漏水点的位置就可通过公式计算出来。
3、分区检漏法实行DMA分区计量建立流量压力预警系统。
在这里是指供管网系统分区计量。
它是将整个供水系统分级划分成若干个供水区域通过在供水管网上安装流量计对管理区域内进的自来水总量和贸易销售实际的水量实施量值的一种管理方法它应用所测得详实数据来了解和掌握区域内的供水量、需水量、漏失量、未收费水量等情况,从而对区域内产销差组成进行分析和评估、再通过检漏技术、压力管理技术、管线探测技术、非法用户稽查、改善抄收质量等手段有效快速地降低产销差率提高供水管理水平及经济效益。
