山西潞安集团华润煤业有限公司矿井扩区初步设计说明书煤炭工业太原设计研究院二○一五年二月山西潞安集团华润煤业有限公司矿井扩区初步设计说明书工程编号：C1787矿井规模：1.20Mt/a院长：徐忠和总工程师：耿建平(兼)项目负责人：李涛煤炭工业太原设计研究院二○一五年二月目录总论.................................................... 第一章井田概况及矿井建设条件 .............................第一节井田概况..........................................第二节矿井外部建设条件及评价............................第三节矿井资源条件......................................第四节井田勘查程度及开采条件评价........................ 第二章矿井资源/储量、设计生产能力及服务年限...............第一节井田境界及资源储量................................第二节矿井设计生产能力与服务年限........................ 第三章井田开拓...........................................第一节开拓方式及井口位置................................第二节开拓部署..........................................第三节井筒 ............................................第四节井底车场及硐室.................................... 第四章井下开采...........................................第一节采区布置..........................................第二节采煤方法及工艺....................................第三节“三下”采煤及村庄搬迁规划........................第四节巷道掘进及机械化.................................. 第五章井下运输...........................................第一节煤炭运输方式及设备................................第二节辅助运输方式及设备................................第三节矿井车辆配备......................................第六章通风与安全.........................................第一节瓦斯资源分析和瓦斯涌出量计算 ......................第二节瓦斯抽采..........................................第三节矿井通风..........................................第四节矿井瓦斯灾害防治..................................第五节矿井火灾防治......................................第六节矿井粉尘防治......................................第七节矿井水害防治......................................第八节矿井热害防治......................................第九节矿井冲击地压灾害防治..............................第十节井下安全监控设备选型、自救器的配备 ................第十一节避灾路线和安全出口..............................第十二节井下安全避险六大系统............................第十三节矿山救护........................................ 第七章提升、通风、排水和压缩空气设备......................第一节提升设备..........................................第二节通风设备..........................................第三节排水设备..........................................第四节压缩空气设备......................................第五节制氮设备.......................................... 第八章地面生产系统.......................................第一节煤质及煤的用途....................................第二节煤的加工..........................................第三节主、副井机械设备及布置............................第四节矸石与脏杂煤处理系统..............................第五节辅助设施..........................................第九章地面运输...........................................第一节概况 ............................................第二节场外公路.......................................... 第十章总平面布置及防洪排涝 ...............................第一节概况 ............................................第二节工业场地总平面布置................................第三节矿井地面其他场地布置..............................第四节工业场地防洪、排涝及竖向设计 ......................第五节场内运输..........................................第六节工业场地管线综合布置..............................第七节矿井建设用地...................................... 第十一章供配电系统.......................................第一节供电电源..........................................第二节电力负荷..........................................第三节输变电............................................第四节地面供配电........................................第五节井下供配电........................................ 第十二章智能化系统.......................................第一节安全、生产监控及自动化系统........................第二节计算机管理信息系统................................第三节矿井通信.......................................... 第十三章地面建筑.........................................第一节设计原始资料及建筑材料............................第二节工业建筑及构筑物..................................第三节行政、公共建筑....................................第十四章给水排水.........................................第一节给水 ............................................第二节排水 ............................................第三节室内给水排水......................................第四节水量平衡..........................................第五节消防及洒水........................................ 第十五章采暖通风及供热...................................第一节采暖、制冷与通风..................................第二节井筒防冻..........................................第三节供热热源与供热设备................................第四节室外热力管网...................................... 第十六章节能减排.........................................第一节项目能源消耗......................................第二节节能措施及评价....................................第三节节水措施及评价....................................第四节减排 ............................................ 第十七章劳动安全职业卫生与消防 ...........................第一节危害因素分析......................................第二节劳动安全职业卫生..................................第三节地面消防.......................................... 第十八章环境保护与水土保持 ...............................第一节概述 ............................................第二节矿井建设期污染防治措施............................第三节矿井生产期污染防治措施及综合利用 ..................第四节生态环境保护措施..................................第五节机构设置及监测....................................第六节专项投资.......................................... 第十九章建设工期.........................................第一节建设工期..........................................第二节产量递增计划...................................... 第二十章组织机构及人力资源配置 ...........................第一节法人组建方案及法人治理结构........................第二节人力资源配置...................................... 第二十一章概算投资.......................................第一节概算投资..........................................第二节生产成本..........................................第三节技术经济分析及评价................................第四节矿井主要技术经济指标.............................. 附录：一、设计委托书；二、山西潞安集团华润煤业有限公司“企业法人营业执照”、“采矿许可证”、“煤炭生产许可证”、“安全生产许可证”、“矿长资格证书”、“矿长安全培训证书”；三、山西省煤矿企业兼并重组整合工作领导组办公室文件晋煤重组办发[2009]30号“关于长治市襄垣县煤矿企业兼并重组整合方案部分的批复”；四、山西省煤炭工业厅文件晋煤瓦发[2013]393号“关于潞安集团2012年度矿井瓦斯等级和二氧化碳涌出量鉴定结果的批复”。
第二章矿井资源/储量、设计生产能力及服务年限第一节井田境界及资源/储量一、井田境界银星二号煤矿位于宁东煤田积家井矿区的中北部，东以总规划定的矿区东界线为界，南以凤凰梁断层为界，西以DF1（野麦子塘西侧）断层为界，北以18（D9）勘探线南500m（银星一号井田南边界）为界。
井田呈近南北向条带状展布，南北走向长约8.6km，东西倾向宽约5.7km，井田面积约46.4 km2，由21个拐点圈定。
井田境界见图2-1-1。
井田拐点坐标见表2-1-1。
银星二井井田拐点坐标二、矿井资源/储量计算（一）矿井地质资源/储量1、资源/储量估算的工业指标本次矿井资源/储量是根据2010年8月《银星二号井田勘探报告》计算而来的，该勘探报告于2011年已通过审批并备案，勘探资料可以作为初步设计的一句。
根据勘查报告，井田内参与资源/储量估算的煤层有：1、3、3下、4上、4、5、10、11、12、18下，共10层煤层。
本区煤炭资源丰富，地层倾角一般小于25°左右，煤类为不粘煤，属非炼焦用煤。
依据《煤、泥炭地质勘查规范》（DZ/T 0215－2002）附录E的规定，本区资源储量估算的工业指标确定如下：（1）最低可采厚度：0.80m 。
（2）原煤最高可采灰分Ad（%）：40%。
（3）最高硫分St,d（%）3%：（4）最低发热量Qnet.d (MJ/Kg)：17.0MJ/Kg。
2、资源储量估算设计开采范围的选择：DF2、DF5、DF9 、DF7四条落差大于50m的断层将井田划分为五块。
其中DF5与DF9断层之间区域煤层赋存比较完整，勘探程度高，资源/储量为429.48Mt，占整个井田的54.5%，其中探明的内蕴经济的资源/储量（331）为114.32Mt，控制的内蕴经济的资源/储量（332）为65.42Mt，331+332占区内资源/储量的41.8%；其它四个块段平均资源/储量都在整个井田的10%左右，其绝大部分为推断的内蕴经济资源/储量（333），其控制程度较低，且50%左右的资源/储量埋深都超过1000m，另外由于断层切割，不易布置工作面。
目次1 总则 (1)2 矿井资源/储量、设计生产能力 (2)和服务年限 (2)2.1 矿井资源/储量 (2)2.2 矿井设计生产能力和服务年限 (3)3 井田开拓 (5)3.1 井田开拓方式 (5)3.2 井口位置与开采水平划分 (6)3.3 开拓巷道布置 (7)3.4 开采顺序与采区划分 (8)4 井筒、井底车场及硐室 (10)4.1 井筒 (10)4.2 井底车场 (12)4.3 主要硐室 (13)5 井下开采 (15)5.1 采区布置 (15)5.2 采煤方法及工艺 (16)5.3 采区巷道布置 (18)5.4 巷道掘进与掘进机械化 (19)6 井下运输 (21)6.1 一般规定 (21)6.2 井下煤炭运输 (21)6.3 井下辅助运输 (22)6.4 矿井车辆配备数量 (24)7 通风与安全 (26)7.1 通风 (26)7.2 防水、防尘、防火、防煤与瓦斯突出 (28)7.3 抽放瓦斯 (30)7.4 安全监测、监控 (31)7.5 矿井热害防治 (32)8 提升、通风、排水和压缩空气设备 (35)8.1 提升设备 (35)8.2 通风设备 (40)8.3 排水设备 (41)8.4 压缩空气设备 (43)9 地面生产系统 (46)9.1 一般规定 (46)9.2 井口布置 (46)9.3 井口受煤仓 (47)9.4 筛分、选矸与破碎 (48)9.5 带式输送机运输 (49)9.6 储存与装车 (49)9.7 计量与煤质检查 (50)9.8 矸石和脏杂煤处理 (51)9.9 矿井修理车间及木材加工房 (51)10 总平面布置及地面运输 (53)10.1 工业场地总平面布置 (53)10.2 工业场地防洪、排涝和竖向布置 (56)10.3 场内运输 (59)10.4 地面运输一般规定 (60)10.5 标准轨距铁路站场 (61)10.6 场外窄轨铁路 (63)10.7 场外道路 (63)10.8 水运 (64)11 供配电系统 (67)11.1 一般规定 (67)11.2 电源 (67)11.3 负荷 (68)11.4 地面供配电 (69)11.5 井下供配电 (71)11.6 照明 (71)11.7 雷电保护 (73)12 智能化系统 (74)12.1 一般规定 (74)12.2 安全、生产监控及自动化系统 (74)12.3 计算机管理系统 (76)12.4 通信 (77)12.5 信号 (79)13 地面建筑、给水排水与供热通风 (81)13.1 地面建筑设计一般规定 (81)13.2 主要工业建筑物与构筑物 (84)13.3 建筑面积指标 (86)13.4 水源 (88)13.5 给水排水 (89)13.6 井下消防洒水 (90)13.7 供热通风 (94)13.8 矿井井筒防冻 (97)13.9 锅炉房 (98)13.10 矿井瓦斯利用及燃气 (99)14 环境保护 (100)14.1 一般规定 (100)14.2 污染防治 (100)14.3 生态保护 (101)14.4 环境机构设置及专项投资 (101)15 技术经济 (102)15.1 一般规定 (102)15.2 劳动定员及劳动生产率 (102)15.3 投资估算及概算 (103)15.4 经济评价 (104)15.5 技术经济综合评价 (104)附录A 固体矿产资源分类 (106)附录B 煤炭资源量估算指标 (107)附录C 矿井预可行性研究、可 (108)行性研究和初步设计资 (108)源/储量分类及计算 (108)C.1 矿井预可行性研究资源/储量 (108)分类及计算 (108)C.2 矿井预可行性研究资源/储量 (109)分类及计算 (109)C.3 矿井可行性研究和初步设计 (110)资源/储量分类及计算 (110)附录D 水力采煤 (112)D.1 一般规定 (112)D.2 开采 (113)D.3 工艺系统 (115)本规范用词说明 (118)1 总则1.0.1为贯彻执行我国发展煤炭工业的各项法律、法规和方针、政策，推广应用煤炭工业地下开采（以下简称矿井）各项行之有效的先进技术和管理经验，确保安全生产和资源合理开采，促进高产高效矿井建设，提高煤矿经济效益，实现矿井建设现代化，保持煤炭工业可持续发展，制定本规范。

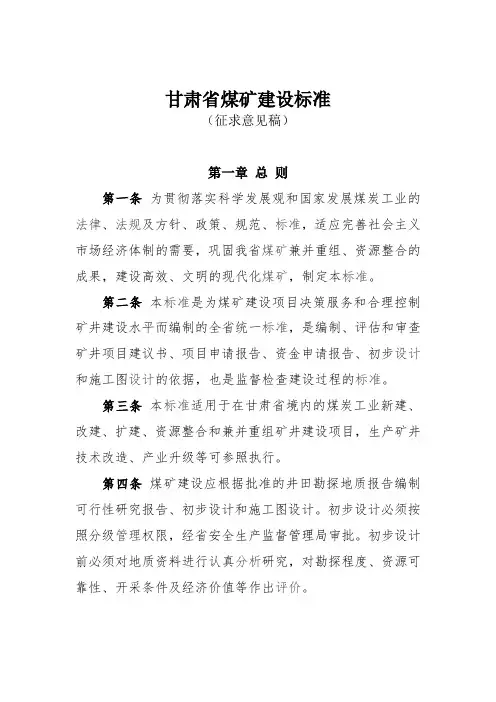

甘肃省煤矿建设标准（征求意见稿）第一章总则第一条为贯彻落实科学发展观和国家发展煤炭工业的法律、法规及方针、政策、规范、标准，适应完善社会主义市场经济体制的需要，巩固我省煤矿兼并重组、资源整合的成果，建设高效、文明的现代化煤矿，制定本标准。
第二条本标准是为煤矿建设项目决策服务和合理控制矿井建设水平而编制的全省统一标准，是编制、评估和审查矿井项目建议书、项目申请报告、资金申请报告、初步设计和施工图设计的依据，也是监督检查建设过程的标准。
第三条本标准适用于在甘肃省境内的煤炭工业新建、改建、扩建、资源整合和兼并重组矿井建设项目，生产矿井技术改造、产业升级等可参照执行.第四条煤矿建设应根据批准的井田勘探地质报告编制可行性研究报告、初步设计和施工图设计。
初步设计必须按照分级管理权限，经省安全生产监督管理局审批。
初步设计前必须对地质资料进行认真分析研究，对勘探程度、资源可靠性、开采条件及经济价值等作出评价。
第五条煤矿建设应符合国家的煤炭产业政策、煤炭工业发展规划和甘肃省煤炭开发政策；并应与相关产业、生态环境及区域经济协调发展。
第六条煤矿设计和建设应按照科技进步的要求,走资源利用率高、安全有保障、经济效益好、环境污染少的煤炭工业可持续发展道路。
第七条煤矿设计和建设应贯彻“安全第一、预防为主、综合治理"的安全生产方针，建立健全各生产系统。
第八条煤矿建设应按照“规模化、集约化、机械化、现代化”原则，坚持科学设计、高质量建设、高标准验收，用先进的设备、技术、工艺装备矿井，建设现代化的矿井。
全面实施高标准、高科技、高管理、高端化、高要求、高质量、高效益、现代文明的发展新模式。
第九条煤矿设计和建设应坚持安全、环保、职业卫生等工程和设施与矿井主体工程实行“同时设计、同时施工、同时投入使用”制度.第十条露天煤矿工程设计,应贯彻可持续发展的原则,以安全高效为目标，采用现代化的技术装备，实行信息化管理，贯彻集中生产、减轻环境负担的方针。
山西潞安集团华润煤业有限公司矿井扩区初步设计说明书煤炭工业太原设计研究院二○一五年二月山西潞安集团华润煤业有限公司矿井扩区初步设计说明书工程编号：C1787矿井规模：a院长：徐忠和总工程师：耿建平(兼)项目负责人：李涛煤炭工业太原设计研究院二○一五年二月目录总论.................................................... 第一章井田概况及矿井建设条件 .............................第一节井田概况..........................................第二节矿井外部建设条件及评价............................第三节矿井资源条件......................................第四节井田勘查程度及开采条件评价........................第二章矿井资源/储量、设计生产能力及服务年限...............第一节井田境界及资源储量................................第二节矿井设计生产能力与服务年限........................第三章井田开拓...........................................第一节开拓方式及井口位置................................第二节开拓部署..........................................第三节井筒 ............................................第四节井底车场及硐室....................................第四章井下开采...........................................第一节采区布置..........................................第二节采煤方法及工艺....................................第三节“三下”采煤及村庄搬迁规划........................第四节巷道掘进及机械化..................................第五章井下运输...........................................第一节煤炭运输方式及设备................................第二节辅助运输方式及设备................................第三节矿井车辆配备......................................第六章通风与安全.........................................第一节瓦斯资源分析和瓦斯涌出量计算 ......................第二节瓦斯抽采..........................................第三节矿井通风..........................................第四节矿井瓦斯灾害防治..................................第五节矿井火灾防治......................................第六节矿井粉尘防治......................................第七节矿井水害防治......................................第八节矿井热害防治......................................第九节矿井冲击地压灾害防治..............................第十节井下安全监控设备选型、自救器的配备 ................第十一节避灾路线和安全出口..............................第十二节井下安全避险六大系统............................第十三节矿山救护........................................第七章提升、通风、排水和压缩空气设备......................第一节提升设备..........................................第二节通风设备..........................................第三节排水设备..........................................第四节压缩空气设备......................................第五节制氮设备..........................................第八章地面生产系统.......................................第一节煤质及煤的用途....................................第二节煤的加工..........................................第三节主、副井机械设备及布置............................第四节矸石与脏杂煤处理系统..............................第五节辅助设施..........................................第九章地面运输...........................................第一节概况 ............................................第二节场外公路..........................................第十章总平面布置及防洪排涝 ...............................第一节概况 ............................................第二节工业场地总平面布置................................第三节矿井地面其他场地布置..............................第四节工业场地防洪、排涝及竖向设计 ......................第五节场内运输..........................................第六节工业场地管线综合布置..............................第七节矿井建设用地......................................第十一章供配电系统.......................................第一节供电电源..........................................第二节电力负荷..........................................第三节输变电............................................第四节地面供配电........................................第五节井下供配电........................................第十二章智能化系统.......................................第一节安全、生产监控及自动化系统........................第二节计算机管理信息系统................................第三节矿井通信..........................................第十三章地面建筑.........................................第一节设计原始资料及建筑材料............................第二节工业建筑及构筑物..................................第三节行政、公共建筑....................................第十四章给水排水.........................................第一节给水 ............................................第二节排水 ............................................第三节室内给水排水......................................第四节水量平衡..........................................第五节消防及洒水........................................第十五章采暖通风及供热...................................第一节采暖、制冷与通风..................................第二节井筒防冻..........................................第三节供热热源与供热设备................................第四节室外热力管网......................................第十六章节能减排.........................................第一节项目能源消耗......................................第二节节能措施及评价....................................第三节节水措施及评价....................................第四节减排 ............................................第十七章劳动安全职业卫生与消防 ...........................第一节危害因素分析......................................第二节劳动安全职业卫生..................................第三节地面消防..........................................第十八章环境保护与水土保持 ...............................第一节概述 ............................................第二节矿井建设期污染防治措施............................第三节矿井生产期污染防治措施及综合利用 ..................第四节生态环境保护措施..................................第五节机构设置及监测....................................第六节专项投资..........................................第十九章建设工期.........................................第一节建设工期..........................................第二节产量递增计划......................................第二十章组织机构及人力资源配置 ...........................第一节法人组建方案及法人治理结构........................第二节人力资源配置......................................第二十一章概算投资.......................................第一节概算投资..........................................第二节生产成本..........................................第三节技术经济分析及评价................................第四节矿井主要技术经济指标..............................附录：一、设计委托书；二、山西潞安集团华润煤业有限公司“企业法人营业执照”、“采矿许可证”、“煤炭生产许可证”、“安全生产许可证”、“矿长资格证书”、“矿长安全培训证书”；三、山西省煤矿企业兼并重组整合工作领导组办公室文件晋煤重组办发[2009]30号“关于长治市襄垣县煤矿企业兼并重组整合方案部分的批复”；四、山西省煤炭工业厅文件晋煤瓦发[2013]393号“关于潞安集团2012年度矿井瓦斯等级和二氧化碳涌出量鉴定结果的批复”。

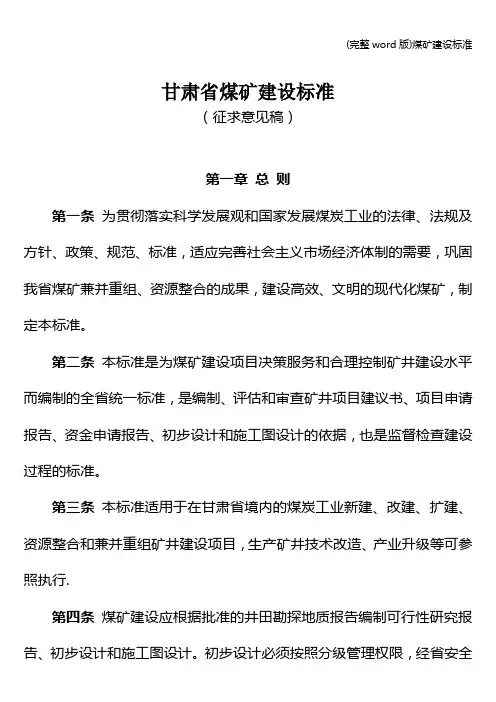

甘肃省煤矿建设标准（征求意见稿）第一章总则第一条为贯彻落实科学发展观和国家发展煤炭工业的法律、法规及方针、政策、规范、标准，适应完善社会主义市场经济体制的需要，巩固我省煤矿兼并重组、资源整合的成果，建设高效、文明的现代化煤矿，制定本标准。
第二条本标准是为煤矿建设项目决策服务和合理控制矿井建设水平而编制的全省统一标准，是编制、评估和审查矿井项目建议书、项目申请报告、资金申请报告、初步设计和施工图设计的依据，也是监督检查建设过程的标准。
第三条本标准适用于在甘肃省境内的煤炭工业新建、改建、扩建、资源整合和兼并重组矿井建设项目，生产矿井技术改造、产业升级等可参照执行。
第四条煤矿建设应根据批准的井田勘探地质报告编制可行性研究报告、初步设计和施工图设计。
初步设计必须按照分级管理权限，经省安全生产监督管理局审批。
初步设计前必须对地质资料进行认真分析研究，对勘探程度、资源可靠性、开采条件及经济价值等作出评价。
第五条煤矿建设应符合国家的煤炭产业政策、煤炭工业发展规划和甘肃省煤炭开发政策；并应与相关产业、生态环境及区域经济协调发展。
第六条煤矿设计和建设应按照科技进步的要求，走资源利用率高、安全有保障、经济效益好、环境污染少的煤炭工业可持续发展道路。
第七条煤矿设计和建设应贯彻“安全第一、预防为主、综合治理”的安全生产方针，建立健全各生产系统。
第八条煤矿建设应按照“规模化、集约化、机械化、现代化”原则，坚持科学设计、高质量建设、高标准验收，用先进的设备、技术、工艺装备矿井，建设现代化的矿井。
全面实施高标准、高科技、高管理、高端化、高要求、高质量、高效益、现代文明的发展新模式。
第九条煤矿设计和建设应坚持安全、环保、职业卫生等工程和设施与矿井主体工程实行“同时设计、同时施工、同时投入使用”制度。
第十条露天煤矿工程设计，应贯彻可持续发展的原则，以安全高效为目标，采用现代化的技术装备，实行信息化管理，贯彻集中生产、减轻环境负担的方针。
附件1煤矿生产能力管理办法第一章总则第一条为依法加强和改善煤矿生产能力管理，规范煤矿生产行为，促进安全生产，合理开发利用煤炭资源，制定本办法。
第二条煤矿生产能力是指在一定时期内煤矿各生产系统(环节)所具备的煤炭综合生产能力，以万吨／年为计量单位。
煤矿生产能力以具有独立完整生产系统的煤矿(井)为对象。
一处具有独立完整生产系统的煤矿(井)对应一个生产能力。
第三条煤矿生产能力管理应当遵循以下原则：(一)依法行政、依法生产；(二)促进煤矿安全生产；(三)推进自主创新和技术进步；(四)提高煤炭资源回采率。
第四条煤矿生产能力分为设计生产能力和核定生产能力。
设计生产能力是指由依法批准的煤矿设计所确定、施工单位据以建设竣工，并经验收合格，最终由煤炭生产许可证颁发管理机关审查确认，在煤炭生产许可证上予以登记的生产能力。
核定生产能力是指已依法取得煤炭生产许可证的煤矿，因地质和生产技术条件发生变化，致使煤炭生产许可证原登记的生产能力不符合实际，按照本办法规定经重新核实，最终由煤炭生产许可证颁发管理机关审查确认，在煤炭生产许可证上予以变更登记的生产能力。
第五条煤炭生产许可证颁发管理机关审查确认，在煤炭生产许可证上登记的生产能力(以下统称登记生产能力)，是煤矿年度煤炭产量的最大值。
煤矿应当依据登记生产能力组织生产。
煤炭行业管理部门应当依据登记生产能力实施监管。
第六条国务院煤炭行业管理部门负责全国煤矿生产能力监管的指导，并直接负责中央煤炭企业煤矿生产能力的监管。
县级以上人民政府煤炭行业管理部门负责本行政区域内前款规定以外的煤矿生产能力的监管。
第二章设计生产能力第七条新建、改扩建煤矿和煤矿技术改造项目，应当由具有相应资质的设计单位进行项目设计，提出设计生产能力。
第八条新建、改扩建煤矿和煤矿技术改造项目设计生产能力，应当按照国家关于煤矿设计的规定和规范，综合资源条件、开采技术和装备水平等因素合理确定。
具有相应资质的设计单位不得违反有关规定和规范，脱离客观条件，擅自提高或降低设计生产能力。
前言................................................... 错误！未定义书签。
1 总则 (1)2 矿井资源／储量、设计生产能力和服务年限 (1)2.1 矿井资源／储量 (1)2.2 矿井设计生产能力和服务年限 (2)3 井田开拓 (3)3.1 井田开拓方式 (3)3.2 井口位置与开采水平划分 (3)3.3 开拓巷道布置 (4)3.4 开采顺序与采区划分 (5)4 井筒、井底车场及硐室 (6)4.1 井筒 (6)4.2 井底车场 (7)4.3 主要硐室 (8)5 井下开采 (9)5.1 采区布置 (9)5.2 采煤方法及工艺 (9)5.3 采区巷道布置 (11)5.4 巷道掘进与掘进机械化 (11)6 井下运输 (12)6.1 一般规定 (12)6.2 井下煤炭运输 (12)6.3 井下辅助运输 (14)6.4 矿井车辆配备数量 (14)7 通风与安全 (15)7.1 通风 (15)7.2 防水、防尘、防火、防煤与瓦斯突出 (16)7.3 抽放瓦斯 (18)7.4 安全监测、监控 (19)7.5 矿井热害防治 (19)8 提升、通风、排水和压缩空气设备 (21)8.1 提升设备 (21)8.2 通风设备 (24)8.3 排水设备 (25)8.4 压缩空气设备 (27)9 地面生产系统 (28)9.1 一般规定 (28)9.2 井口布置 (28)9.3 井口受煤仓 (29)9.4 筛分、选矸与破碎 (29)9.5 带式输送机运输 (30)9.6 储存与装车 (31)9.7 计量与煤质检查 (31)9.8 矸石和脏杂煤处理 (32)9.9 矿井修理车间及木材加工房 (32)10 总平面布置及地面运输 (34)10.1 工业场地总平面布置 (34)10.2 工业场地防洪、排涝和竖向布置 (36)10.3 场内运输 (38)10.4 地面运输一般规定 (39)10.5 标准轨距铁路站场 (40)10.6 场外窄轨铁路 (41)10.7 场外道路 (41)10.8 水运 (41)11 供配电系统 (43)11.1 一般规定 (43)11.2 电源 (44)11.3 矿井电力负荷 (44)11.4 地面供配电 (45)11.5 井下供配电 (46)11.6 照明 (47)11.7 防雷电保护 (48)12 智能化系统 (48)12.1 一般规定 (48)12.2 安全、生产监控及自动化系统 (49)12.3 计算机管理系统 (50)12.4 通信 (50)12.5 信号 (52)13 地面建筑、给水排水与供热通风 (53)13.1 地面建筑设计一般规定 (53)13.2 主要工业建筑物与构筑物 (56)13.3 建筑面积指标 (58)13.4 水源 (59)13.5 给水排水 (60)13.6 井下消防洒水 (61)13.7 供热通风 (64)13.8 矿井井筒防冻 (66)13.9 锅炉房 (67)13.10 矿井瓦斯利用及燃气 (68)14 环境保护 (68)14.1 一般规定 (68)14.2 污染防治 (68)14.3 生态保护 (69)14.4 环境机构设置及专项投资 (69)15 技术经济 (69)15.1 一般规定 (69)15.2 劳动定员及劳动生产率 (69)15.3 投资估算及概算 (70)15.5 技术经济综合评价 (71)附录A 固体矿产资源分类 (72)附录B 煤炭资源量估算指标 (73)附录C 矿井预可行性研究、可行性研究和初步设计资源／储量类型及计算 (73)附录D 水力采煤 (75)条文说明 (80)1 总则 (80)2 矿井资源／储量、设计生产能力和服务年限 (82)2.1 矿井资源／储量 (82)2.2 矿井设计生产能力和服务年限 (84)3 井田开拓 (87)3.1 井田开拓方式 (87)3.2 井口位置与开采水平划分 (88)3.3 开拓巷道布置 (89)3.4 开采顺序与采区划分 (89)4 井筒、井底车场及硐室 (90)4.1 井筒 (90)4.2 井底车场 (92)4.3 主要硐室 (93)5 井下开采 (93)5.1 采区布置 (93)5.2 采煤方法及工艺 (94)5.3 采区巷道布置 (95)5.4 巷道掘进与掘进机械化 (96)6 井下运输 (96)6.1 一般规定 (96)6.2 井下煤炭运输 (97)6.3 井下辅助运输 (98)6．4 矿井车辆配备数量 (100)7 通风与安全 (100)7.1 通风 (100)7.2 防水、防尘、防火、防煤与瓦斯突出 (102)7.3 抽放瓦斯 (104)7.4 安全监测、监控 (106)7.5 矿井热害防治 (107)8 提升、通风、排水和压缩空气设备 (110)8.1 提升设备 (110)8.2 通风设备 (116)8.3 排水设备 (116)8.4 压缩空气设备 (117)9 地面生产系统 (118)9.1 一般规定 (118)9.2 井口布置 (118)9.4 筛分、选矸与破碎 (119)9.5 带式输送机运输 (119)9.6 储存与装车 (119)9.7 计量与煤质检查 (119)9.8 矸石和脏杂煤处理 (120)9.9 矿井修理车间及木材加工房 (120)10 总平面布置及地面运输 (122)10.1 工业场地总平面布置 (122)10.2 工业场地防洪、排涝和竖向布置 (124)10.3 场内运输 (126)10.4 地面运输一般规定 (126)10.5 标准轨距铁路站场 (127)10.6 场外窄轨铁路 (130)10.7 场外道路 (131)10.8 水运 (131)11 供配电系统 (133)11.1 一般规定 (133)11.2 电源 (133)11.3 负荷 (135)11.4 地面供配电 (136)11.5 井下供配电 (138)11.6 照明 (139)11.7 防雷电保护 (139)12 智能化系统 (139)12.1 一般规定 (139)12.2 安全、生产监控及自动化系统 (140)12.3 计算机管理系统 (141)12.4 通信 (142)12.5 信号 (144)13 地面建筑、给水排水与供热通风 (145)13.1 地面建筑设计一般规定 (145)13.2 主要工业建筑物与构筑物 (146)13.3 建筑面积指标 (147)13.4 水源 (150)13.5 给水排水 (151)13.6 井下消防洒冰 (152)13.7 供热通风 (154)13.8 矿井井筒防冻 (156)13.9 锅炉房 (157)13．10 矿井瓦斯利用及燃气 (158)14 环境保护 (158)14.1 一般规定 (158)14.2 污染防治 (159)14.4 环境机构设置及专项投资 (159)15 技术经济 (159)15.1 一般规定 (159)15.2 劳动定员及劳动生产率 (160)15.3 投资估算及概算 (161)15.4 经济评价 (161)15.5 技术经济综合评价 (162)1 总则1．0．1 为贯彻执行我国发展煤炭工业的各项法律法规和方针政策，推广应用煤炭工业地下开采(以下简称矿井)各项行之有效的先进技术和管理经验，确保安全生产和资源合理开采，促进高产高效矿井建设，提高煤矿经济效益，实现矿井建设现代化，保持煤炭工业可持续发展，制定本规范。
第二章矿井资源/储量、设计生产能力及服务年限第一节井田境界及资源/储量一、井田境界五轮山煤矿位于加戛背斜NE翼南段，水公河向斜西翼。
井田南北长9km，东西宽2～6km，。
根据中华人民共和国2006年12月31号颁发的采矿许可证（副本，证号：1000000610155）五轮山矿井矿权面积为44.0238km2，占全井田的38%，其拐点坐标为见表2—1—1。
根据《贵州省水城矿区纳雍片区总体》、《毕节地区毕节市等八县（市）煤矿整合、调整布局方案》，本矿井西北有两家小型生产煤矿，能力分别为15万t/a和30万t/a，与五轮山煤矿之间有大断层NF20断层相隔，西南与德科煤矿毗邻，井田浅部及深部均无其他生产矿井。
根据采矿许可证，五轮山煤矿与邻近矿山无矿界重叠现象。
五轮山煤矿与邻近矿井关系位置详见图2－1－1。
二、矿井资源/储量（一）矿井总资源/储量根据《贵州省纳雍县五轮山井田煤矿勘探地质报告评审意见书》（中矿联储评字[2003]30号）及中华人民共和国国土资源部文件《关于“贵州省纳雍县五轮山井田煤矿勘探地质报告”矿产资源储量评审备案证明》，截止2003年8月31日（矿井自2003年底动工至今一直未开采），矿井资源总量为81885万t，其中硫分小于3%的探明的内蕴经济资源量（331）为3535万t，控制的内蕴经济资源量（332）为12709万t，推断的内蕴经济资源量（333）为26796万t；另有预测的（334）？资源量（硫分小于3%）12009万t，硫分大于3%的（331）+（332）+（333）+（334）？资源量为26836万t。
经过统计分析，矿井资源/储量具有以下特点：1、井田资源量以中、高硫分储量为主，其中硫分＜1.05%的储量仅占总资源量的20%，2%～3%的占总量的47.3%，>3%的占总量的32.7%。
可采储量中，硫分<1.05%的储量仅占总量的36.5%，2%～3%的占总量的63.5%。
2、煤层厚度为中厚偏薄和薄煤层，其中2m以上煤层的资源量占总资源量的17.2%。
1.5～1.8m煤层的资源量占总资源量的33.0%。
1.5m以下煤层的资源量占总资源量的17.1%。
井田分硫分、厚度及分级别储量统计详见表2—1—2。
3、井田煤层倾角以平缓区域为主，其中煤层倾角<10°左右的资源量占总量的88%。
（二）矿井资源/储量评价和分类根据表2—1—2，矿井地质总资源量为66561万t，其中（331）资源量6375万t，（332）资源量19580万t，（333）资源量40606万t。
中岭煤矿五轮山煤矿贝勒煤矿德科煤矿图2—1—1 五轮山煤矿与周边煤矿关系位置图根据固体矿产资源/储量分类，对探明的和控制的资源量进行可行性综合评价和经济意义分类，得出探明的经济基础储量（111b）6088万t，探明的边际经济基础储量（2M11）167万t，探明的次边际经济资源量（2S11）120万t；控制的经济基础储量（122b）17581万t，控制的边际经济基础储量（2M22）893万t；控制的次边际经济资源量（2S22）为1106万t；推断的内蕴经济资源量（333）为40606万t。
矿井资源/储量评价分析见表2－1－3。
表2—1—2矿井资源/储量统计表表2—1—3矿井资源/储量评价分析表（三）矿井工业资源/储量1、高硫煤纳入工业资源/储量计算的原因本矿井开采煤层煤种为无烟煤，井田内有高硫煤（硫分大于3%）26836万t。
根据国家环保政策，高硫煤暂时不能开采，且高硫煤不能作为一次性能源直接燃用。
但本矿井建有选煤厂（初期建筛选车间），矿井原煤经洗选后，硫分可降到3%以下；本矿井对口用户为经洗选后的混煤销往纳雍二电，块煤销往省内煤化工企业或其他工矿企业。
纳雍二电本身已建有脱硫装置，产品可以满足用户要求；本矿井因各煤层瓦斯含量大，层间距较小，为确保开采主采煤层时瓦斯得到充分释放，从保证生产安全的角度综合考虑，设计考虑层间距小的各煤层均开采。
本次设计将原煤硫分大于3%的部分煤层资源量纳入工业资源/储量计算，其中：①上煤组：本矿井上煤组因各煤层瓦斯含量大，层间距较小，为确保开采主采煤层时瓦斯得到充分释放，从保证生产安全的角度综合考虑，设计考虑上煤组各煤层均开采。
本次设计将上煤组原煤硫分大于3%的煤层均纳入工业资源/储量计算。
②中组煤16号煤层上距8煤层约100m，下距32号煤层也约100m，16号煤层本身为局部可采煤层，平均厚度仅0.97m，硫分含量为2.5%，储量不大、开采困难、价值不大，因此，全部列为暂不利用储量。
14上号煤层上距8煤层平均约60m，硫分平均达4.14%，储量不大（4112万t）、且为不稳定的局部可采煤层，开采困难、价值不大，因此，亦全部列为暂不利用储量。
20号煤层硫分平均含量达3.45%，储量不多（2287万t），设计根据环保政策，亦暂不开采。
③下煤组下煤组硫分小于3%，均纳入工业资源/储量计算。
矿井工业资源/储量＝（331）+（332）+333×k其中，k－可信度系数，根据本井田内地质构造、煤层稳定性，k取0.80。
经计算，矿井共获得工业资源/储量58891万t。
矿井工业资源储量汇总见表2－1－4。
（四）矿井设计资源/储量矿井设计利用资源/储量＝矿井工业资源/储量－永久煤柱损失矿井永久煤柱有：井田边界煤柱、分区边界煤柱、地面建（构）筑物下保护煤柱和水公河及其支流水体下防水煤柱、在水淹区或浅部老窑采空区周围煤柱。
（1）井田边界煤柱为120m，人为井田边界两侧共留120m的煤柱，本井田范围内留设60m；落差大于30m的断层煤柱取30m，落差大于15m的断层煤柱取15m，如断层有导水性煤柱取20m。
（2）分区边界煤柱两侧各取20m，共40m。
（3）地面建（构）筑物下保护煤柱和水公河及其支流水体下防水煤柱的留设按照《煤矿防治水规定》和《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程》规定计算，计算参数按Ⅱ级保护、表土移动角取45°、基岩移动角取70°考虑，保护带取100m，各煤层尺寸不一致。
根据《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程》留设。
（4）在水淹区或浅部老窑采空区周围留设50m防水煤柱。
经计算，矿井设计利用资源/储量为49464.1万t，其中一分区设计利用资源/储量为11612万t。
详见表2—1—4、2—1—5（五）矿井设计可采储量矿井设计可采储量=（矿井设计利用资源/储量—场地和主要井巷煤柱）×采区回采率本矿井工业场地、风井场地、主要井巷煤柱留设详见表2—1—4。
采区回采率中厚煤层取80%，薄煤层取85%。
经计算，矿井可采储量31388万t，详见表2—1—4。
一分区可采储量8022万t，详见表2—1—5。
一盘区可采储量占矿井可采储量总量的25.6%。
表2－1－4 矿井设计设计可采储量计算表单位：万t2－7 贵州省煤矿设计研究院表2—1—5一分区可采储量估算表单位：万t2－8 贵州省煤矿设计研究院第二节矿井设计生产能力与服务年限一、矿井工作制度根据《煤炭工业矿井设计规范》（GB50215-2005）规定，矿井按年工作日330d，工作制度地面“三·八”制，井下“四·六”制；其中综采工作面三班生产、一班检修；掘进工作面采用四班掘进，每班作业时间6h；每天净提升工作时间16h。
地面采用“三、八”工作制。
二、矿井生产能力1、设计生产能力合理的确定矿井生产能力对保证矿井的稳定性、可靠性、节省矿井基建投资和矿井投产、达产至关重要。
确定矿井生产能力的综合因素主要有：井田内的资源条件、外部建设条件、开采技术条件、储量、地质构造、瓦斯限产、机械化装备及管理水平等。
1）资源量坐拱区勘探阶段获得各类资源量81885万t，计算可采储量31388万t，按240万t/a设计规模计算，矿井可服务93a，其中一分区资源量16468万t，计算可采储量8022万t，可服务24a，具备建设大型矿井的资源条件。
2）煤层赋存及稳定程度本井田可采及局部可采煤层共有11层，为近水平至缓斜薄及中厚煤层的煤层群为主，分布在上、中、下三个含煤段，主要可采煤层集中于上、下含煤段，井田内大部分块段煤层倾角平缓，一般在10°以内。
含煤地层上段含可采及局部可采煤层有3、5-2、5-3、6-3、8、9号煤层，纯煤平均厚度分别为1.54、1.07、1.78、2.13、l.70、0.87m，合计9.09m，主采煤层（3、5-3、6-3、8）全区赋存除5-3煤层不稳定外（5-2号煤层为不稳定的局部可采煤层），其它均较稳定，其中6-3号发育最好，井田内全区可采，煤层结构较简单，一分区内平均厚分别为 2.43m，顶底板多为粉砂岩、粉砂质泥岩和泥岩。
适宜于机械化开采。
3）地质构造坐拱勘探区位于加戛背斜北东翼南段、水公河向斜西翼，为一宽缓褶曲为特征的单斜构造，区内有次一级褶曲发育。
主要有你卧背斜、16勘探线小向斜、17-23线背斜、奶孤向斜等。
倾角沿倾向变化较大，沿走向变化不明显。
区内查明大小断层45条，断层落差大于30m的6条，20～29m的15条，<20m的24条。
多数断层落差由浅部向深部逐渐变小，以至消失。
设计同时考虑把落差较大断层作为分区边界。
各分区内一般只有数量不多的小断层，对井田开拓影响不大，对工作面回采有一定影响，属于中等构造类型。
区内浅部倾角较陡，一般为25～40°，向深部倾角逐渐变缓，一般在8°以内。
煤系地层含水性弱，强含水层与煤系地层之间有厚层的隔水层相隔，不存在较大水患威胁。
设计首采区为一分区，布置在井田深部，采取倾斜长壁工作面回采，具备建设大型矿井的地质条件。
4）分区同时生产的工作面个数分析根据矿井开拓方式和开采布置，矿井采用分区布置方式。
一分区面积约8.9km2（宽缓地段），沿大巷方向长约2200m，分为三个回采单元，每个回采单元布置2个回采工作面，因本矿为煤与瓦斯突出矿井，矿井移交生产时布置一个8煤综采面进行保护层开采，约在4年（视预抽瓦斯时间而定）当8煤开采第5个工作面时（即1804工作面），在被保护区域内增加布置一个6-3煤层综采面达产。
工作面接替有较大的回旋余地、可正常进行接替。
5）首采分区工作面开采技术条件分析根据矿井开拓布置，首采区即一分区，一分区北西以F23′号断层为界，南东以F43号断层为界，深部以+1330m水平北翼大巷为界，浅部人为边界为界。
分区走向长约2200m，倾向长约 4.0km，面积约8.9km2。
分区内F23′、F6、F41、F42等斜交断层对煤层有一定的破坏作用，但对工作面布置影响不大。
区内3煤层一分区内可布置倾斜长壁工作面22个；5-2煤层一分区内可布置倾斜长壁工作面2个；5-3煤层一分区内可布置倾斜长壁工作面13个；6-3煤层一分区内可布置倾斜长壁工作面19个；8煤层一分区内可布置倾斜长壁工作面19个。
