超细干粉灭火装置

超细干粉灭火装置施工方案1. 简介超细干粉灭火装置是一种常见的灭火设备，广泛应用于各种建筑物和工业场所，以及交通运输工具中。

本文将介绍超细干粉灭火装置的施工方案，包括施工前的准备工作、施工过程和施工后的检验与测试。

通过本文，读者将了解到超细干粉灭火装置的正确施工步骤和注意事项，以确保装置的有效性和安全性。

2. 施工前准备在施工超细干粉灭火装置之前，需要进行一系列的准备工作，包括材料和设备的准备，以及施工场地的检查和清理。

2.1 材料和设备准备2.1.1 超细干粉灭火装置首先，需要准备所需的超细干粉灭火装置。

选择合适的装置型号和规格，根据场地的大小和消防需求来确定。

确保装置质量符合相关标准和要求。

2.1.2 施工工具除了灭火装置之外，还需要准备一些常见的施工工具，如扳手、螺丝刀、钳子等，用于安装和调试装置。

2.2 施工场地准备在施工之前，需要对施工场地进行检查和清理，以确保装置能够正常安装和使用。

2.2.1 检查场地安全性检查施工场地是否存在明火、易燃易爆物品等安全隐患。

如果有，需要及时清除。

确保场地的安全性，以免给施工和后续使用带来风险。

2.2.2 清理施工区域将施工区域清理干净，确保工作区域的整洁。

清除杂物和障碍物，为施工提供便利，并保证施工的高效性和安全性。

3. 施工过程完成准备工作后，可以开始进行超细干粉灭火装置的施工。

下面将介绍施工的具体步骤。

3.1 安装灭火装置根据装置的型号和规格，按照相关说明书和图纸，将灭火装置正确安装在预定位置。

确保装置牢固可靠，并与建筑物或设备紧密连接。

3.2 连接电源和信号线完成灭火装置的安装后，将其与电源和信号线连接。

确保接线正确且牢固，避免出现电路异常。

如果不熟悉电气安装操作，建议由专业人员进行。

3.3 调试和测试安装和连接完成后，需要进行装置的调试和测试，确保装置能够正常启动和工作。

根据装置说明书，按照要求进行各项功能的测试。

如灵敏度测试、声光报警测试等。

超细干粉自动灭火装置1. 简介超细干粉自动灭火装置是一种高效、可靠的火灾灭火设备。

它采用超细干粉作为灭火剂，在火灾发生时自动释放，能够快速扑灭火灾，有效保护人员和财产安全。

2. 原理超细干粉自动灭火装置的工作原理基于干粉灭火的物理特性。

干粉具有良好的灭火效果，可以迅速吸收火焰热量和消耗火灾燃料，从而抑制火势发展。

装置内部有感温装置或火灾探测器，当检测到火灾迹象时，装置会自动启动，释放超细干粉。

超细干粉以高速喷射出装置，形成干粉云雾，通过干粉的抑制作用，迅速扑灭火势。

3. 特点超细干粉自动灭火装置具有以下特点：•高效灭火：超细干粉具有良好的灭火效果，迅速扑灭火灾。

•范围广：适用于各种类型的火灾，包括固体、液体和气体火灾。

•自动化：装置内部设有感温装置或火灾探测器，能够自动检测火灾并启动灭火装置。

•快速响应：一旦检测到火灾，装置能够在几秒钟内启动，迅速扑灭火灾，避免火势扩大。

•安全可靠：装置设计合理，采用优质材料制造，具有良好的耐用性和安全性。

•易于安装：灭火装置小巧便捷，安装简便，可灵活布置在各种场所。

4. 应用领域超细干粉自动灭火装置在许多领域都有广泛的应用，包括但不限于以下几个方面：4.1 住宅和商业建筑超细干粉自动灭火装置可以被安装在住宅和商业建筑中的各个区域，包括厨房、储藏室和办公区域等。

一旦发生火灾，装置能够自动启动，及时扑灭火势，保护建筑及其中的人员安全。

4.2 工业和生产场所工业和生产场所往往存在着各种潜在的火灾危险。

超细干粉自动灭火装置可以被安装在危险区域或易燃物储存区，如化工厂、油库等，一旦发生火灾，装置能够迅速扑灭火势，减少火灾损失。

4.3 交通工具超细干粉自动灭火装置也适用于各种交通工具，如汽车、船舶和飞机等。

在交通工具上安装灭火装置可以有效应对火灾事件，提高人员生命安全和财产安全。

5. 安装和维护超细干粉自动灭火装置的安装和维护应由专业的技术人员进行。

在安装过程中，需根据具体情况选择合适的安装位置和灭火装置数量。

超细干粉灭火装置简介超细干粉灭火装置是一种新型的灭火设备，它利用超细粉末灭火剂作为灭火介质，可以迅速有效地灭火。

超细干粉灭火装置的主要优势在于其极小的粒径，可以更好地渗透燃烧物表面直至其内部，从而达到最好的灭火效果。

其有效的灭火作用范围非常广，可以用于各种火灾场合。

超细干粉灭火装置的原理超细干粉灭火装置的灭火原理是利用干粉灭火剂中的成分，如干粉氧化铝、碳酸钾等，生成高温气体氧化物，通过将其注入火源，抑制燃烧反应，从而达到灭火的目的。

超细干粉颗粒的粒径通常在5μm以下，可以迅速渗透到燃烧物表面，使燃烧物失去燃烧条件，达到灭火的效果。

与传统粉末灭火装置相比，超细干粉灭火剂具有更好的灭火效果与更小的使用量，表现出极高的灭火效率，同时减少灭火后所带来的二次灾害。

超细干粉灭火装置的优势1. 有效灭火超细干粉颗粒极小，并且它们经过特殊的处理使得颗粒更加均匀，更利于渗透到燃烧物内部，达到最佳灭火效果。

与传统的灭火设备相比，超细干粉灭火装置具有更好的灭火效果，可以快速有效地灭火。

2. 安全性高超细干粉灭火剂是非毒性、非腐蚀性的，使用中不会对人体及环境造成危害。

同时超细干粉灭火装置本身的设计更加符合安全要求，可以有效避免在灭火过程中出现二次伤害的现象。

3. 维护简单超细干粉灭火装置无需特别维护，使用时只需要按照说明书进行操作即可。

由于超细干粉灭火剂天然稳定，且不会腐蚀装置内部，这也使得超细干粉灭火装置的寿命更长。

超细干粉灭火装置的适用范围超细干粉灭火装置具有很广泛的适用性，可以用于各种在室内空间或者公共场所等进行灭火。

它可以用于灭火气体、液体及固体物控制的火灾，并且很适合于以下场所使用：1. 餐厅和厨房餐饮服务场所常常出现火灾，特别是在厨房。

超细干粉灭火装置可以有效地灭火，避免火灾对员工和客人造成伤害。

2. 工厂、生产线及仓库超细干粉灭火装置可以应对各种火灾，特别是在工业环境下。

对于这种情况，灭火装置应该被放置在主要的容易着火的地方。

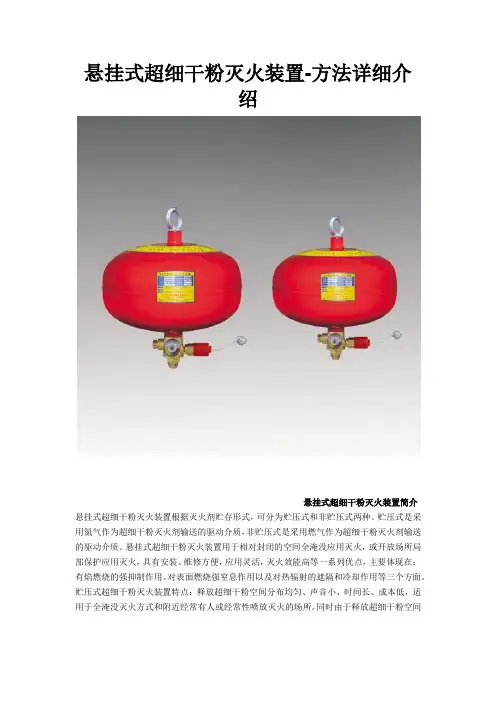

悬挂式超细干粉灭火装置-方法详细介绍悬挂式超细干粉灭火装置简介悬挂式超细干粉灭火装置根据灭火剂贮存形式，可分为贮压式和非贮压式两种。

贮压式是采用氮气作为超细干粉灭火剂输送的驱动介质，非贮压式是采用燃气作为超细干粉灭火剂输送的驱动介质。

悬挂式超细干粉灭火装置用于相对封闭的空间全淹没应用灭火，或开放场所局部保护应用灭火，具有安装、维修方便，应用灵活，灭火效能高等一系列优点，主要体现在：有焰燃烧的强抑制作用、对表面燃烧强窒息作用以及对热辐射的遮隔和冷却作用等三个方面。

贮压式超细干粉灭火装置特点：释放超细干粉空间分布均匀、声音小、时间长、成本低，适用于全淹没灭火方式和附近经常有人或经常性喷放灭火的场所。

同时由于释放超细干粉空间分布均匀，必然定向性差，故不适用于局部淹没灭火方式。

使用环境温度范围在-10～50℃，故不适用于我国东北、西北等地区。

根据《干粉灭火装置技术规程》的规定，贮压式和非贮压式超细干粉灭火装置防护区体积应≤1500m3。

我公司生产的SZT悬挂式超细干粉灭火装置常用规格如下：FZX-ACT5/1.2-SZT、FZX-ACT8/1.2-SZT两种；1、GB 50347-2004《干粉灭火系统设计规范》规定，悬挂式超细干粉灭火装置可用于扑救下列火灾：灭火前可切断气源的气体火灾；易燃、可燃液体和可熔化固体火灾；可燃固体表面火灾；带电设备火灾。

2、悬挂式超细干粉灭火装置适用场所：燃油、燃气的锅炉房、柴油发电机房；可燃油油浸电力变压器；充可燃油的高压电容器和多油开关室；面积≥140m2的控制室、主电室、电气室；厂内电缆隧（廊）道、厂外连接总降压变电所（或其它变电所）的电缆隧（廊）道、电缆夹层；锅炉房燃烧器、主油箱、油清净机、BFPT油箱、贮油箱；水力发电站的水轮发电机、油罐室和油浸变压器室等；天然气压气站和注气站、输气管、输油管、油井、天然气井；酒精储罐；以及甲、乙类危险品生产车间及仓库；包装纸箱、烟草等丙类仓库；木材场、造纸厂、印刷厂、棉花加工厂、胶带厂；城市地下电缆隧道，市政交通隧道；铁路沿线的高低压变电站；铁路运输的内燃机车、电力机车；各种机动车辆的发动机。

超细干粉自动灭火装置设计方案一、概述超细干粉自动灭火装置是一种广泛应用于防火领域的灭火设备，它以超细干粉作为灭火剂，具有精细、高效、环保等优点。

本文旨在对超细干粉自动灭火装置进行设计方案的详细介绍。

二、设计要求2.1 系统参数及设计要求•灭火剂：超细干粉•系统灭火前的响应时间：不超过20秒•灭火效果：在5秒内在呼吸区域内达到灭火效果。

•装置使用寿命：10年•至少应能覆盖200平方米的区域。

•节能环保，操作简单，安全可靠。

2.2 系统构成超细干粉自动灭火装置主要由以下组成部分构成：1.超细干粉灭火装置控制器：该装置采用先进的集成电路控制系统，实现对超细干粉自动灭火装置的全面控制和监测。

2.超细干粉喷嘴：喷嘴是超细干粉自动灭火装置主体部件之一，它负责将超细干粉均匀喷洒到灭火场所，使得灭火效果达到最佳。

3.装置机身：装置机身是超细干粉自动灭火装置的外壳，以起到装置保护、降噪等作用。

4.火灾探测器：火灾探测器采用最新科技，具有高度灵敏和迅速响应的特点，具有在灭火前迅速发现火灾的功能。

三、设计方案3.1 系统构成超细干粉自动灭火装置由控制器、喷嘴、装置机身和火灾探测器组成。

控制器是超细干粉自动灭火装置的核心设备，它采用先进的嵌入式系统，实现对超细干粉喷嘴、火灾探测器的全面控制和监测。

当火灾探测器检测到火源或烟雾时，超细干粉喷嘴将自动启动，涂抹超细干粉，以起到扑灭火源的作用。

为了保证超细干粉自动灭火装置的高效性和可靠性，我们将采取以下设计方案：1.控制器采用高可靠性、先进性和容错性设计，以保证超细干粉自动灭火装置在发生火灾时能够及时响应和灭火。

2.喷嘴采用超细喷雾技术和微机控制技术，可以将超细干粉均匀喷洒到火源上，以达到高效灭火效果。

3.装置机身采用高强度、低噪音的材料，以保证超细干粉自动灭火装置的长时使用寿命和低噪音运行。

4.火灾探测器采用多项新技术，具有高灵敏度、迅速响应、超低误报率的特点，以保证超细干粉自动灭火装置在火灾发生前及时响应。

超细干粉灭火装置施工方案一、背景介绍近年来，火灾事故频繁发生，为了更好地保护人们的生命财产安全，大型建筑、工厂以及仓库等场所都应装备超细干粉灭火装置。

超细干粉灭火装置凭借其快速响应、高效灭火的特点，成为了一种理想的灭火设备。

本文将详细介绍超细干粉灭火装置的施工方案。

二、施工前准备1. 设计方案确认：根据建筑工程的需求和建筑结构特点，确定超细干粉灭火装置的设计方案，包括装置型号、数量、布置位置等。

2. 材料准备：准备所需的超细干粉灭火装置、灭火剂、管道、阀门等材料。

3. 工具准备：准备安装所需的工具，包括切割机、电钻、螺丝刀等。

三、超细干粉灭火装置施工步骤1. 清理安装位置：将超细干粉灭火装置的安装位置进行清理，确保无障碍物，以保证装置的正常工作。

2. 安装管路：按照设计方案，进行管路的安装。

首先使用切割机将管道进行正确的长度切割，然后使用电钻将管道固定在预先确定的位置上，采用强固的安装支架进行固定，以确保管道的稳固。

3. 安装超细干粉灭火装置：根据设计方案，在管道上安装超细干粉灭火装置。

通过螺丝刀将装置牢固地固定在管道上，并确保装置与管道之间的连接紧密可靠。

4. 管道链接：将各个超细干粉灭火装置之间的管道进行正确的连接。

使用合适的阀门、接头和管件，保证管道的连接紧密，防止漏水现象。

5. 灭火剂充填：根据设计方案要求，在装置内充填适量的灭火剂。

灭火剂的充填要均匀稳定，保证装置可以在发生火灾时迅速发挥作用。

6. 施工检验：施工完成后，对整个超细干粉灭火装置进行检验。

检查每个装置的安装是否牢固，管道连接是否紧密，以及灭火剂充填是否充足。

四、施工注意事项1. 安全第一：在施工过程中，务必注重安全。

操作人员需佩戴安全防护用品，并遵守相关的操作规程，确保施工过程安全可靠。

2. 设备质量：选择优质的超细干粉灭火装置和相关材料，确保施工质量和装置的使用寿命。

3. 环境保护：在施工过程中，遵循环境保护要求，妥善处理废弃材料和灭火剂，防止对环境造成污染。

超细干粉灭火装置系统施工的方法1.引言随着科技的不断进步，越来越多的新型灭火装置被引入到市场上。

其中，超细干粉灭火装置系统以其高效性和低毒性等优势受到广泛关注。

本文将介绍超细干粉灭火装置系统施工的方法。

2.系统组成超细干粉灭火装置系统由以下三个主要组成部分组成：2.1 火警探测器火警探测器是灭火系统中最基础的组成部分。

它的作用是在火灾发生时及时检测火灾，并向控制器发送信号。

常用的火警探测器有烟雾探测器、温度探测器和光纤探测器等。

2.2 控制器控制器是超细干粉灭火系统的“大脑”，它负责接收火警探测器的信号，并对系统进行控制。

当火灾发生时，控制器会发出指令，让灭火装置启动。

控制器还可以实现多个灭火器系统的联动控制。

2.3 灭火装置灭火装置是超细干粉灭火系统中最重要的组成部分。

它的作用是在火灾发生时，迅速向灭火区域喷射灭火剂，将火灾扑灭。

常见的灭火装置包括喷雾式灭火装置、水幕式灭火装置、气体灭火装置和超细干粉灭火装置等。

3.施工步骤3.1 灭火装置的选型在进行超细干粉灭火装置系统施工前，需对灭火装置进行选择。

在选择灭火装置时，需考虑该装置的灭火效果、施工难度、维护费用等多种因素。

超细干粉灭火装置由于其灭火效果好、施工简单、维护费用较低等优点，因此在实际使用过程中备受青睐。

3.2 建立灭火区域在开始将超细干粉灭火装置系统应用到实际中来时，需先明确需要保护的区域。

一般来说，灭火区域可分为固定灭火区域和防火分区。

在固定灭火区域内，假定灭火装置的管道和喷头是固定的，一旦火灾发生，系统就自动启动。

防火分区则是一些需要手动开启的区域，在火灾发生时需要工作人员手动启动灭火装置。

3.3 安装超细干粉灭火装置安装超细干粉灭火装置时，需先在灭火区域内提供足够的灭火剂。

然后根据灭火区域的不同，选择灭火装置的类型和数量，并将其分布在固定的位置上。

安装过程中，需要注意灭火装置的位置、灭火装置和管道的固定等，并进行必要的测试和调试。

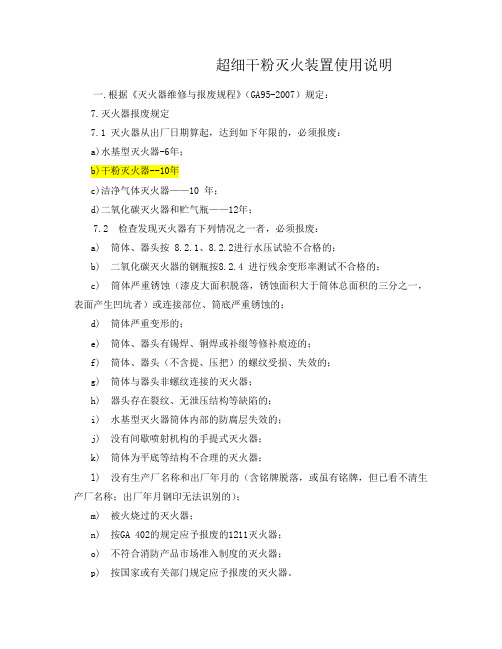

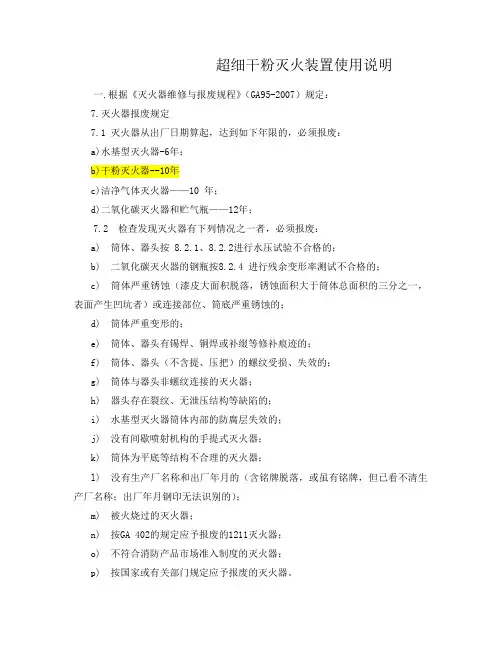

超细干粉灭火装置使用说明一.根据《灭火器维修与报废规程》（GA95-2007）规定：7.灭火器报废规定7.1 灭火器从出厂日期算起，达到如下年限的，必须报废：a)水基型灭火器-6年；b)干粉灭火器--10年c)洁净气体灭火器——10 年；d)二氧化碳灭火器和贮气瓶——12年；7.2 检查发现灭火器有下列情况之一者，必须报废：a) 筒体、器头按 8.2.1、8.2.2进行水压试验不合格的；b) 二氧化碳灭火器的钢瓶按8.2.4 进行残余变形率测试不合格的；c) 筒体严重锈蚀（漆皮大面积脱落，锈蚀面积大于筒体总面积的三分之一，表面产生凹坑者）或连接部位、筒底严重锈蚀的；d) 筒体严重变形的；e) 筒体、器头有锡焊、铜焊或补缀等修补痕迹的；f) 筒体、器头（不含提、压把）的螺纹受损、失效的；g) 筒体与器头非螺纹连接的灭火器；h) 器头存在裂纹、无泄压结构等缺陷的；i) 水基型灭火器筒体内部的防腐层失效的；j) 没有间歇喷射机构的手提式灭火器；k) 筒体为平底等结构不合理的灭火器；l) 没有生产厂名称和出厂年月的（含铭牌脱落，或虽有铭牌，但已看不清生产厂名称；出厂年月钢印无法识别的）；m) 被火烧过的灭火器；n) 按GA 402的规定应予报废的1211灭火器；o) 不符合消防产品市场准入制度的灭火器；p) 按国家或有关部门规定应予报废的灭火器。

7.3 报废灭火器或贮气瓶，必须在确认内部无压力的情况下，对灭火器筒体或贮气瓶进行打孔、压扁或锯切，报废情况应有记录，并通知送修单位。

二、超细干粉灭火装置由于其体现了“快速响应、早期抑制、高效灭火”的消防先进技术理念，非常适合扑救各种电气火灾，除俄罗斯有类似产品和少量公布的资料外，其余发达国家尚未有同类产品和相关资料，属消防科技新产品，有广阔的应用与发展前景，值得对系统的适用性作进一步研究并大力推广应用此系统。

目前，我国还未对其制定相应的国家标准及规范，但已有部分省份制定了地方标准，如安徽省发布了地方标准《脉冲超细干粉自动灭火装置系统设计、施工及验收规范》(DB34／T494--2005)，天津（DB12T217-2005）脉冲干粉自动灭火装置配置设计及安装规范，陕西省地方标准 DB61，山西（DBJ04—227—2004）脉冲超细干粉灭火装置配置技术规程，山东（DB37T1317－2009）超细干粉灭火系统设计、施工及验收规范，湖北（DB42 294—2004）超细干粉无管灭火系统设计，施工及验收标准，福建省《超细干粉自动灭火装置设计、施工及验收规范》，河南（DB41340--2004）脉冲超细干粉自动灭火装置配置设计规范等用以指导工程实践，加快了此系统的推广应用。

说到灭火装置，那么很多人第1个想法就是停留在那些二氧化碳的灭火装置上，其实这种装置是非常基本的，那么说到技术比较好的话，就有超细干粉自动灭火装置和这些普通的灭火装置相比。

一、灭火方式的区别
普通的灭火装置是需要手动的，而且你需要在第一时间做出反应，才能够尽可能的降低火灾所带来的损伤。

但是而且跟粉自动灭火装置却不一样，它是一种自动的灭火装置，当温度达到了它的灭火要求之后，就能够自动的喷射这些干粉，从而达到灭火的效果，能够尽可能地降低火灾所带来的影响。

二、灭火效果的区别
现在这种基本的灭火装置，其实只能针对那些小型的火灾或者是小小的火源，而不能够喷射大范围的火灾，但是超细干粉灭火设备却不一样，它能够针对封闭性的也能够针对户外的，它的应用范围是非常广的。

三、灭火成本的区别
这种二氧化碳的灭火，其实它是大范围的去灭火的，所以在使用的过程当中成本比较的高，但是这种超细干粉灭火设备却不一样，它只是针对新的去灭掉需要灭火的地方，所以需要使用的
这些干粉剂也能够大大的减少，从而降低成本。

深圳市实安消防设备有限公司，是一家集消防产品研发、设计、销售和消防工程设计、施工、维保服务于一体的综合性消防企业。

目前公司经营产品类主要有七氟丙烷气体灭火系统、IG541气体灭火系统、超细干粉自动灭火装置、厨房灭火装置、智能应急疏散系统，消防电源监控系统，电气火灾监控系统，防火门监控消防产品。

产品应用广泛，适用于各种工业及民用建筑领域，品质优良、服务周到。

超细干粉灭火装置检查标准
超细干粉灭火装置是一种常见的灭火设备，用于扑灭各种类型
的火灾，包括固体、液体和气体火灾。

对于超细干粉灭火装置的检
查标准，主要包括以下几个方面：
1. 外观检查，检查灭火装置外观是否完好无损，包括外壳、压
力表、喷嘴等部件是否有损坏或者腐蚀现象。

2. 压力检查，检查超细干粉灭火装置内部压力是否正常，通常
使用压力表进行检查，确保压力在正常范围内。

3. 灭火剂检查，检查灭火装置内部的超细干粉灭火剂是否充足，是否有结块或者潮湿现象，确保在使用时能够正常喷射。

4. 喷嘴检查，检查喷嘴是否畅通，喷嘴孔是否有堵塞或者损坏，确保在使用时能够正常喷射超细干粉。

5. 操作性能检查，对超细干粉灭火装置进行操作性能检查，包
括手柄、阀门等部件是否灵活可靠，是否能够正常启动和停止。

6. 定期维护，超细干粉灭火装置需要定期进行维护保养，包括清洁、更换灭火剂、检查阀门密封性等，确保设备在需要时能够正常使用。

总的来说，超细干粉灭火装置的检查标准主要是为了确保设备在火灾发生时能够正常使用，及时有效地扑灭火灾，保障人身和财产安全。

定期的检查和维护对于灭火装置的可靠性和有效性至关重要，建议由专业人员进行检查和维护，以确保设备的正常运行和可靠性。

（超细干粉灭火系统）超细干粉自动灭火装置设计方案编制单位：湖北科凯科技有限企业编制日期： 2015 年 9 日 22 日超细干粉装置施工设计方案一、超细干粉灭火装置工作原理超细干粉自动灭火装置主要由壳体、超细干粉灭火剂、气体发生器构成。

当任何一种启动方式动作时，气体发生器中的化学产气剂快速反响产生气体，将超细干粉灭火剂喷向保护区，以局部或全吞没方式灭火。

二、产品特色1、贮压式超细干粉灭火装置该产品筒体的容积是依据气粉比率确立，进而保证高效灭火；安装简易，将灭火装置固定在保护物上方即可；外形设计没管，使用安全靠谱；该灭火装置发射后的灭火剂因为粒径小，流动性好，能在空中悬浮一准时间，所以机能应用于相对关闭空间全吞没灭火，也可用于开放所局部保护灭火；超细粉干粉自动灭火剂无毒、无害、对人体皮肤、呼吸道无刺激。

2、非贮压式超细干粉灭火装置（工程用）非贮压式超细干粉灭火装置处于常压状态，不存在泄漏隐患，平时基本免保护。

因为发射是瞬时膨胀的压力，迸发力强，且装置的喷口大，对超细粉有再次粉碎作用，因此灭火装置的使用限期为十年，十年内不用改换灭火剂。

三、超细干粉灭火装置合用范围合用于息灭 A、B、C和 D类火灾。

如生产车间，办公室，文物、档案储藏间，可燃液体、可燃固体库房，商铺，发电机房，配电房，电缆沟等场所 , 以及火车、公交车、船舶等交通工具的使用（标准规定：不宜在人员密集场所使用）。

四、技术参数五、产品安装1、安装要求：灭火装置应安装在便于施工、检修和拆卸的地点，不得有碍正常的物流作业，应避开照明灯具、空调通风管道等有碍灭火装置正常工作的设备，以保证其发射性能和灭火成效。

灭火装置固定地点可与防备对象的表面平行，也能够与表面成必定角度安装。

但应注意在喷口处不得有阻挡气流的阻碍物。

2、安装方法：将配套组件中的固定盘用膨胀螺栓固定在屋顶或墙体上, 而后用螺栓将装置与固定回旋紧即可。

见图1图 2 装置的构造表示图3．灭火装置安装不受地点高低影响，可就地摆放也可壁挂于内墙上，安装应切合以下规定：（1）安装灭火装置时，灭火装置主排气口正前面1.0m 之内，反面、侧面、顶面0.2m 内不一样意有设备、用具或其余阻挡物。

超细干粉自动灭火装置设计方案一、需求分析针对高温、易燃、易爆环境下的设备和场所，需要设置自动灭火装置以保障人员和财产的安全。

而针对各种灭火装置中，超细干粉自动灭火装置在应对各种火灾时具有较好的灭火效果。

本设计方案旨在设计一款超细干粉自动灭火装置，主要应用于高温、易燃、易爆的设备和场所，具备自动控制、超细干粉喷射等特点，可以在火灾发生时快速有效的进行灭火。

二、设计原理超细干粉灭火剂是当前最先进、最适应各种火灾的灭火药剂之一。

其具有灭火速度快、灭火效果好、交叉污染小、对人体和电气设备无害等特点。

本设计方案采用超细干粉灭火剂进行火灾抑制，当火灾发生时，先通过火灾探测器检测到火源信号，然后控制超细干粉供给系统进行火灾抑制。

超细干粉供给系统由超细干粉储存压力罐、超细干粉喷射管路和喷嘴三部分组成，系统内的超细干粉储存在压力罐内，通过压缩空气将超细干粉喷出喷嘴，形成强大的灭火喷射。

三、系统组成超细干粉自动灭火装置主要包括以下组成部分：1.控制系统：主要由火灾探测器和控制器组成，探测和判断是否有火灾发生，并启动控制器进行自动控制。

2.超细干粉供给系统：由超细干粉储存压力罐、超细干粉喷射管路和喷嘴三部分组成，超细干粉储存在压力罐内，通过喷嘴将干粉雾化后喷洒到火源处。

3.供电系统：系统需要供电保证正常运行，主要由电源和设备连接线组成。

四、设计流程1.根据设备和场所情况，选择合适的超细干粉灭火剂进行灭火。

2.设计储存超细干粉的储存压力罐，并确定罐体大小和压力大小。

3.设计超细干粉喷射系统，包括超细干粉喷射管路和喷嘴。

4.设计火灾探测器和控制器，并编写自动控制程序。

5.设计供电系统，并选用合适的电源和设备连接线。

6.进行整机电路布局，并将各个部件连接起来。

7.进行系统测试和调试，确保系统可以正常运行。

五、设计特点本设计具有以下特点：1.自动控制：系统具备自动控制功能，当检测到火灾信号时自动启动喷洒超细干粉。

2.超细干粉喷射系统：采用超细干粉喷射系统，可快速将干粉雾化并均匀喷洒到火源处，具有灭火效果好、交叉污染小等优点。

超细干粉自动灭火装置设计方案1. 背景介绍自动灭火系统是一种在火灾发生时自动检测并且使火灾得到控制或扑灭的系统。

它可以使一点小的火源得到控制，并且可以保护人们的生命安全和物业安全。

当前，火灾爆发的危险性越来越高，自动灭火系统在各个领域得到广泛应用。

在自动灭火系统中，干粉灭火技术由于其多种优良性能（如扑灭效果好，对多种不同物质都有灭火效果等）而得到了广泛应用，但是粉尘会对人员和设施造成一定的污染，而且干粉的颗粒度大，不易渗透到烟囱、电气设备等狭小空间，所以针对这些问题，超细干粉灭火技术应运而生。

2. 设计目标为了满足大多数场合的灭火需求，设计出一种超细干粉自动灭火装置，其具备以下特点：1.灭火效果好，实现自动灭火；2.粉尘污染小，对人员和设施造成影响较小；3.颗粒度小，能够渗透到狭小空间；4.能够自适应不同环境，实现灵活应用。

3. 系统原理超细干粉自动灭火装置的系统原理如下：超细干粉自动灭火装置系统原理图超细干粉自动灭火装置系统原理图以单探测器的超细干粉自动灭火装置为例，设计方案包括灭火控制器、探测器、超细干粉喷头和灭火管道等四个部分。

探测器检测到有火源时，将通过控制器触发超细干粉喷头进行跨越喷洒，实现自动灭火的目的。

4. 设计细节4.1 确定细粉喷嘴位置超细干粉喷嘴采用风力扰动扩散喷雾技术，通过增加扩散板，可以实现0.5-4米距离的均衡喷雾。

喷嘴的角度应根据不同的环境进行调整，使得细粉可以均匀地覆盖整个区域。

4.2 探测器的设计探测器可以使用光电二极管探头、可燃气体探头等多种形式。

当探测到有火源时，探测器会将信号传输到控制器，并启动超细干粉喷头实现灭火。

4.3 排气管道的设计排气管道的设计应遵循以下原则：排气系统应尽可能远离喷嘴，使烟雾充分排出，同时需要注意管道的大小和阻力，以保证烟雾能够顺畅排出管道。

4.4 控制器的设计控制器通过控制细干粉喷头的开启和关闭时间，实现灭火控制。

在充分考虑喷嘴和探头的位置和距离的情况下，应该设置一个较短的启动时间，以便在火灾初期进行灭火。

超细干粉灭火装置教材一、干粉灭火剂1、概述超细干粉灭火剂是纳米技术应用于消防灭火剂领域的最新技术成果。

超细干粉灭火剂为90%粒径小于或者等于20μm固体粉末灭火剂，可按其灭火效能可分为BC类灭火剂与ABC类灭火剂两类；BC类超细干粉灭火剂是指能扑灭B类和C类火灾的超细干粉灭火剂。

ABC类超细干粉灭火剂是指能扑灭A类B类C类火灾的超细干粉灭火剂。

超细干粉灭火剂主要性能：2、灭火机理我公司生产的超细干粉灭火剂主要成份是磷酸铵盐，窒息、冷却、辐射及对有焰燃烧的化学抑制作用是磷酸铵盐干粉灭火效能的集中体现，其中化学抑制作用是灭火的基本原理，起主要灭火作用。

（1）磷酸二氢铵在燃烧火焰中吸热分解出氨和磷酸，随后生成P205。

每一步反应均是吸热反应，故有较好的冷却作用；分解产生的游离氨能与火焰燃烧反应中产生的OH自由基反应，减少并终止燃烧反应产生的自由基，降低了燃烧反应速率(2)当火焰中游离氨浓度足够高，与火焰接触面积足够大，自由基中止速率大于燃烧反应生成的速率，链式燃烧反应被终止，导致火焰熄灭。

此外，高温下磷酸二氢铵分解，在固体物质表面生成一层玻璃状薄膜残留覆盖物覆盖于燃烧物表面，冷却后形成脆性覆盖物使燃烧表面与空气隔绝，当覆盖物达到一定厚度时能够阻止复燃，阻止燃烧进行。

3、主要特点（1）、该灭火剂既适用于封闭的空间全淹没灭火，也适用于局部保护应用高效率扑灭火灾。

（2）、超细干粉灭火剂对大气臭氧层耗减潜能值（ODP）为零，温室效应潜能值（GWP）为零，无毒无害，对人体皮肤无刺激，对保护物无腐蚀。

4、适用场所“QL”型超细干粉灭火装置（以下简称灭火装置）采用A、B、C 类超细干粉灭火剂，能迅速扑灭A、B、C类火灾和带电电气火灾，适用于下列场所：a)A类火灾：可燃固体火灾，如木、棉、麻、纸、塑料及橡胶等的火灾。

b)B类火灾：液体或可熔化固体火灾，如汽油、柴油、重油、有机溶剂、石蜡等火灾。

c)C类火灾：可燃气体火灾，如液化气、天燃气，乙炔等的火灾。
