超细干粉自动灭火装置方案与对策

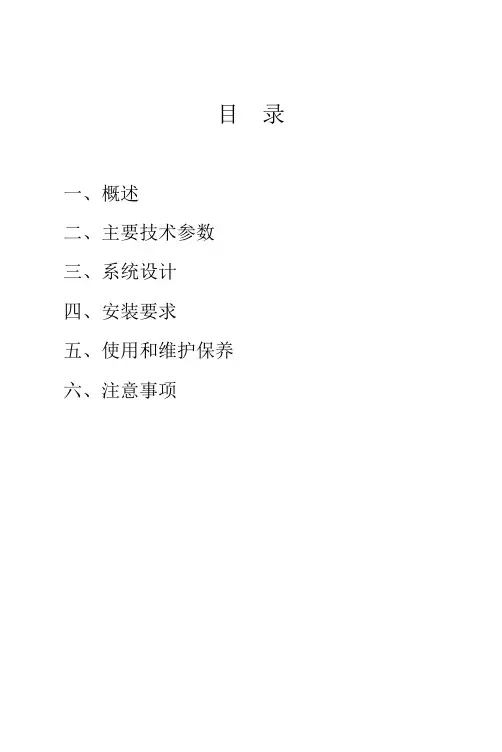

目录一、概述二、主要技术参数三、系统设计四、安装要求五、使用和维护保养六、注意事项超细干粉自动灭火装置一、概述欢迎选用本公司制造的悬挂式超细干粉灭火装置，该产品是新一代灭火技术研究的最新成果。

装置内充装的超细干粉灭火剂无毒、无害，电绝缘性高，灭火性能高效。

该灭火装置根据不同保护场所可采用多种启动方式，具有快速启动、强力喷射，均匀覆盖保护物，灭火迅速，结构紧凑，性能可靠，便于安装维护，可用于封闭场所的全淹没灭火，也可用于局部保护灭火等特点。

超细干粉自动灭火装置可以扑救A、B、C、E类火灾，产品应用场合广泛，可用于石油、化工、电缆隧道、电缆夹层、计算机房、发电机房、档案室（库房）、配电室、地下液压站、通讯机站等工业和民用建筑消防等场所。

超细干粉灭火剂的特点：超细干粉灭火剂主要技术性能二、技术参数三、系统设计1. 设计前提1.1 保护区的封闭状况1.2 保护区或保护对象的尺寸及几何形状1.3 保护对象及火灾类别1.4 保护区的温度范围2. 全淹没灭火系统设计及灭火剂量计算2.1 独立防护区的面积不宜大于500㎡，容积不宜大于2000m3。

2.2 在释放灭火剂时，防护区不能关闭的开口的总表面积，不应大于该防护区总内表面积（包括侧面、顶部及底部）的10%，且开口下沿距室内地面的高度不低于室内净高的2/3。

2.3 围护构件及门、窗的耐火极限不应低于0.50h，吊顶的耐火极限不应低于0.25h ；围护构件及门、窗的允许压强不宜小于1200Pa。

2.4 灭火剂全淹没灭火设计浓度C的确定：2.4.1 电缆沟、电缆夹层、变配电室、通讯机房、电子计算机房等场所，灭火剂全淹没灭火设计浓度宜取0.12kg/m3(1.2倍的最小灭火浓度，其中最小灭火浓度为0.10 kg/m3)。

2.4.2 油库及一般化工产品库等场所，灭火剂全淹没灭火设计浓度宜取0.15kg/m3 （1.5倍最小灭火浓度)。

2.4.3 图书、档案、文物资料库、烟草仓库等场所，灭火剂全淹没灭火设计浓度宜取0.25kg/m3（2.5倍最小灭火浓度)。

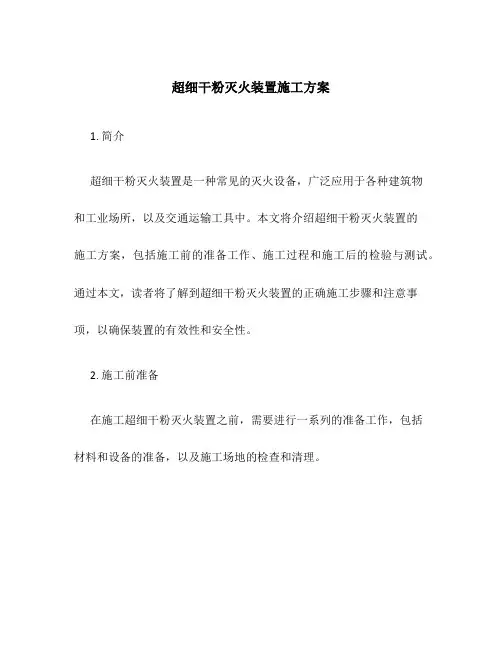

超细干粉灭火装置施工方案1. 简介超细干粉灭火装置是一种常见的灭火设备，广泛应用于各种建筑物和工业场所，以及交通运输工具中。

本文将介绍超细干粉灭火装置的施工方案，包括施工前的准备工作、施工过程和施工后的检验与测试。

通过本文，读者将了解到超细干粉灭火装置的正确施工步骤和注意事项，以确保装置的有效性和安全性。

2. 施工前准备在施工超细干粉灭火装置之前，需要进行一系列的准备工作，包括材料和设备的准备，以及施工场地的检查和清理。

2.1 材料和设备准备2.1.1 超细干粉灭火装置首先，需要准备所需的超细干粉灭火装置。

选择合适的装置型号和规格，根据场地的大小和消防需求来确定。

确保装置质量符合相关标准和要求。

2.1.2 施工工具除了灭火装置之外，还需要准备一些常见的施工工具，如扳手、螺丝刀、钳子等，用于安装和调试装置。

2.2 施工场地准备在施工之前，需要对施工场地进行检查和清理，以确保装置能够正常安装和使用。

2.2.1 检查场地安全性检查施工场地是否存在明火、易燃易爆物品等安全隐患。

如果有，需要及时清除。

确保场地的安全性，以免给施工和后续使用带来风险。

2.2.2 清理施工区域将施工区域清理干净，确保工作区域的整洁。

清除杂物和障碍物，为施工提供便利，并保证施工的高效性和安全性。

3. 施工过程完成准备工作后，可以开始进行超细干粉灭火装置的施工。

下面将介绍施工的具体步骤。

3.1 安装灭火装置根据装置的型号和规格，按照相关说明书和图纸，将灭火装置正确安装在预定位置。

确保装置牢固可靠，并与建筑物或设备紧密连接。

3.2 连接电源和信号线完成灭火装置的安装后，将其与电源和信号线连接。

确保接线正确且牢固，避免出现电路异常。

如果不熟悉电气安装操作，建议由专业人员进行。

3.3 调试和测试安装和连接完成后，需要进行装置的调试和测试，确保装置能够正常启动和工作。

根据装置说明书，按照要求进行各项功能的测试。

如灵敏度测试、声光报警测试等。

超细干粉自动灭火装置1. 简介超细干粉自动灭火装置是一种高效、可靠的火灾灭火设备。

它采用超细干粉作为灭火剂，在火灾发生时自动释放，能够快速扑灭火灾，有效保护人员和财产安全。

2. 原理超细干粉自动灭火装置的工作原理基于干粉灭火的物理特性。

干粉具有良好的灭火效果，可以迅速吸收火焰热量和消耗火灾燃料，从而抑制火势发展。

装置内部有感温装置或火灾探测器，当检测到火灾迹象时，装置会自动启动，释放超细干粉。

超细干粉以高速喷射出装置，形成干粉云雾，通过干粉的抑制作用，迅速扑灭火势。

3. 特点超细干粉自动灭火装置具有以下特点：•高效灭火：超细干粉具有良好的灭火效果，迅速扑灭火灾。

•范围广：适用于各种类型的火灾，包括固体、液体和气体火灾。

•自动化：装置内部设有感温装置或火灾探测器，能够自动检测火灾并启动灭火装置。

•快速响应：一旦检测到火灾，装置能够在几秒钟内启动，迅速扑灭火灾，避免火势扩大。

•安全可靠：装置设计合理，采用优质材料制造，具有良好的耐用性和安全性。

•易于安装：灭火装置小巧便捷，安装简便，可灵活布置在各种场所。

4. 应用领域超细干粉自动灭火装置在许多领域都有广泛的应用，包括但不限于以下几个方面：4.1 住宅和商业建筑超细干粉自动灭火装置可以被安装在住宅和商业建筑中的各个区域，包括厨房、储藏室和办公区域等。

一旦发生火灾，装置能够自动启动，及时扑灭火势，保护建筑及其中的人员安全。

4.2 工业和生产场所工业和生产场所往往存在着各种潜在的火灾危险。

超细干粉自动灭火装置可以被安装在危险区域或易燃物储存区，如化工厂、油库等，一旦发生火灾，装置能够迅速扑灭火势，减少火灾损失。

4.3 交通工具超细干粉自动灭火装置也适用于各种交通工具，如汽车、船舶和飞机等。

在交通工具上安装灭火装置可以有效应对火灾事件，提高人员生命安全和财产安全。

5. 安装和维护超细干粉自动灭火装置的安装和维护应由专业的技术人员进行。

在安装过程中，需根据具体情况选择合适的安装位置和灭火装置数量。

超细干粉灭火装置简介超细干粉灭火装置是一种新型的灭火设备，它利用超细粉末灭火剂作为灭火介质，可以迅速有效地灭火。

超细干粉灭火装置的主要优势在于其极小的粒径，可以更好地渗透燃烧物表面直至其内部，从而达到最好的灭火效果。

其有效的灭火作用范围非常广，可以用于各种火灾场合。

超细干粉灭火装置的原理超细干粉灭火装置的灭火原理是利用干粉灭火剂中的成分，如干粉氧化铝、碳酸钾等，生成高温气体氧化物，通过将其注入火源，抑制燃烧反应，从而达到灭火的目的。

超细干粉颗粒的粒径通常在5μm以下，可以迅速渗透到燃烧物表面，使燃烧物失去燃烧条件，达到灭火的效果。

与传统粉末灭火装置相比，超细干粉灭火剂具有更好的灭火效果与更小的使用量，表现出极高的灭火效率，同时减少灭火后所带来的二次灾害。

超细干粉灭火装置的优势1. 有效灭火超细干粉颗粒极小，并且它们经过特殊的处理使得颗粒更加均匀，更利于渗透到燃烧物内部，达到最佳灭火效果。

与传统的灭火设备相比，超细干粉灭火装置具有更好的灭火效果，可以快速有效地灭火。

2. 安全性高超细干粉灭火剂是非毒性、非腐蚀性的，使用中不会对人体及环境造成危害。

同时超细干粉灭火装置本身的设计更加符合安全要求，可以有效避免在灭火过程中出现二次伤害的现象。

3. 维护简单超细干粉灭火装置无需特别维护，使用时只需要按照说明书进行操作即可。

由于超细干粉灭火剂天然稳定，且不会腐蚀装置内部，这也使得超细干粉灭火装置的寿命更长。

超细干粉灭火装置的适用范围超细干粉灭火装置具有很广泛的适用性，可以用于各种在室内空间或者公共场所等进行灭火。

它可以用于灭火气体、液体及固体物控制的火灾，并且很适合于以下场所使用：1. 餐厅和厨房餐饮服务场所常常出现火灾，特别是在厨房。

超细干粉灭火装置可以有效地灭火，避免火灾对员工和客人造成伤害。

2. 工厂、生产线及仓库超细干粉灭火装置可以应对各种火灾，特别是在工业环境下。

对于这种情况，灭火装置应该被放置在主要的容易着火的地方。

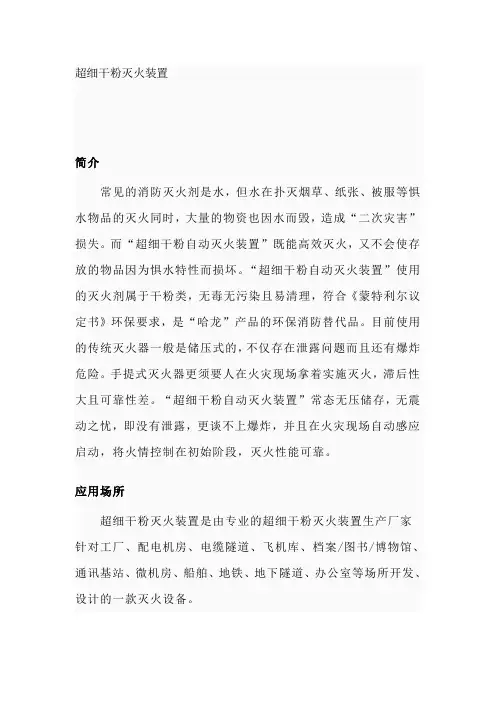

超细干粉灭火装置简介常见的消防灭火剂是水，但水在扑灭烟草、纸张、被服等惧水物品的灭火同时，大量的物资也因水而毁，造成“二次灾害”损失。

而“超细干粉自动灭火装置”既能高效灭火，又不会使存放的物品因为惧水特性而损坏。

“超细干粉自动灭火装置”使用的灭火剂属于干粉类，无毒无污染且易清理，符合《蒙特利尔议定书》环保要求，是“哈龙”产品的环保消防替代品。

目前使用的传统灭火器一般是储压式的，不仅存在泄露问题而且还有爆炸危险。

手提式灭火器更须要人在火灾现场拿着实施灭火，滞后性大且可靠性差。

“超细干粉自动灭火装置”常态无压储存，无震动之忧，即没有泄露，更谈不上爆炸，并且在火灾现场自动感应启动，将火情控制在初始阶段，灭火性能可靠。

应用场所超细干粉灭火装置是由专业的超细干粉灭火装置生产厂家针对工厂、配电机房、电缆隧道、飞机库、档案/图书/博物馆、通讯基站、微机房、船舶、地铁、地下隧道、办公室等场所开发、设计的一款灭火设备。

特点优势1、由于超细干粉粒径小、流动性好、能在空气中悬浮一定的时间，因此既能应用于相对封闭的空间全淹没自动灭火，也可以应用于开放场所局部保护自动灭火。

2、安装使用方便：超细干粉自动灭火装置安装简便，工程量小，无需穿墙打孔和安装大量的管道及附属设施。

只需将装置悬挂在被保护物的上方即可。

3、三种启动方式，性能可靠。

A、感温元件温控启动：火灾时，当环境温度超过喷头感温元件公称动作温度，玻璃球受热膨胀破裂，喷头上的压板受粉罐内压力推动脱落，灭火剂在驱动气体作用下快速喷出灭火。

B、热引发启动：火灾时，明火引燃保护物附近的热敏线，瞬间将热源传递到灭火装置，启动器动作，玻璃球感温元件受热膨胀破裂，开启喷头喷放灭火剂灭火。

C、电引发启动：火灾时，火灾报警控制系统探测到火情，经报警灭火控制器确认并发出灭火指令给模块，输入输出模块动作接通灭火装置上的电子启动器电源，致使玻璃球感温元件受热膨胀破裂，开启喷头喷放灭火剂灭火。

超细干粉自动灭火装置设计方案一、概述超细干粉自动灭火装置是一种广泛应用于防火领域的灭火设备，它以超细干粉作为灭火剂，具有精细、高效、环保等优点。

本文旨在对超细干粉自动灭火装置进行设计方案的详细介绍。

二、设计要求2.1 系统参数及设计要求•灭火剂：超细干粉•系统灭火前的响应时间：不超过20秒•灭火效果：在5秒内在呼吸区域内达到灭火效果。

•装置使用寿命：10年•至少应能覆盖200平方米的区域。

•节能环保，操作简单，安全可靠。

2.2 系统构成超细干粉自动灭火装置主要由以下组成部分构成：1.超细干粉灭火装置控制器：该装置采用先进的集成电路控制系统，实现对超细干粉自动灭火装置的全面控制和监测。

2.超细干粉喷嘴：喷嘴是超细干粉自动灭火装置主体部件之一，它负责将超细干粉均匀喷洒到灭火场所，使得灭火效果达到最佳。

3.装置机身：装置机身是超细干粉自动灭火装置的外壳，以起到装置保护、降噪等作用。

4.火灾探测器：火灾探测器采用最新科技，具有高度灵敏和迅速响应的特点，具有在灭火前迅速发现火灾的功能。

三、设计方案3.1 系统构成超细干粉自动灭火装置由控制器、喷嘴、装置机身和火灾探测器组成。

控制器是超细干粉自动灭火装置的核心设备，它采用先进的嵌入式系统，实现对超细干粉喷嘴、火灾探测器的全面控制和监测。

当火灾探测器检测到火源或烟雾时，超细干粉喷嘴将自动启动，涂抹超细干粉，以起到扑灭火源的作用。

为了保证超细干粉自动灭火装置的高效性和可靠性，我们将采取以下设计方案：1.控制器采用高可靠性、先进性和容错性设计，以保证超细干粉自动灭火装置在发生火灾时能够及时响应和灭火。

2.喷嘴采用超细喷雾技术和微机控制技术，可以将超细干粉均匀喷洒到火源上，以达到高效灭火效果。

3.装置机身采用高强度、低噪音的材料，以保证超细干粉自动灭火装置的长时使用寿命和低噪音运行。

4.火灾探测器采用多项新技术，具有高灵敏度、迅速响应、超低误报率的特点，以保证超细干粉自动灭火装置在火灾发生前及时响应。

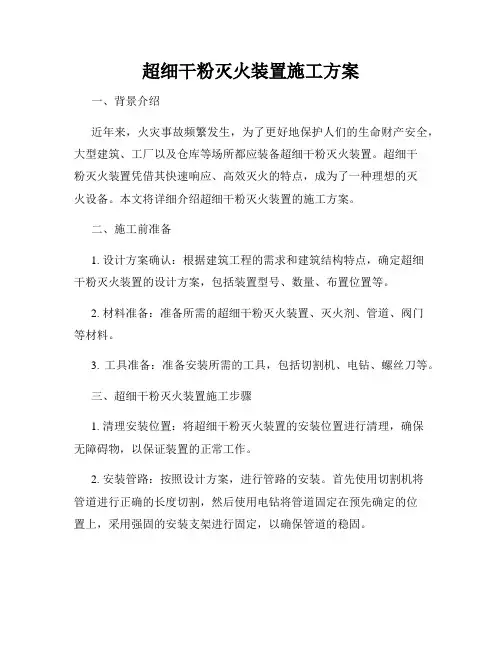

超细干粉灭火装置施工方案一、背景介绍近年来，火灾事故频繁发生，为了更好地保护人们的生命财产安全，大型建筑、工厂以及仓库等场所都应装备超细干粉灭火装置。

超细干粉灭火装置凭借其快速响应、高效灭火的特点，成为了一种理想的灭火设备。

本文将详细介绍超细干粉灭火装置的施工方案。

二、施工前准备1. 设计方案确认：根据建筑工程的需求和建筑结构特点，确定超细干粉灭火装置的设计方案，包括装置型号、数量、布置位置等。

2. 材料准备：准备所需的超细干粉灭火装置、灭火剂、管道、阀门等材料。

3. 工具准备：准备安装所需的工具，包括切割机、电钻、螺丝刀等。

三、超细干粉灭火装置施工步骤1. 清理安装位置：将超细干粉灭火装置的安装位置进行清理，确保无障碍物，以保证装置的正常工作。

2. 安装管路：按照设计方案，进行管路的安装。

首先使用切割机将管道进行正确的长度切割，然后使用电钻将管道固定在预先确定的位置上，采用强固的安装支架进行固定，以确保管道的稳固。

3. 安装超细干粉灭火装置：根据设计方案，在管道上安装超细干粉灭火装置。

通过螺丝刀将装置牢固地固定在管道上，并确保装置与管道之间的连接紧密可靠。

4. 管道链接：将各个超细干粉灭火装置之间的管道进行正确的连接。

使用合适的阀门、接头和管件，保证管道的连接紧密，防止漏水现象。

5. 灭火剂充填：根据设计方案要求，在装置内充填适量的灭火剂。

灭火剂的充填要均匀稳定，保证装置可以在发生火灾时迅速发挥作用。

6. 施工检验：施工完成后，对整个超细干粉灭火装置进行检验。

检查每个装置的安装是否牢固，管道连接是否紧密，以及灭火剂充填是否充足。

四、施工注意事项1. 安全第一：在施工过程中，务必注重安全。

操作人员需佩戴安全防护用品，并遵守相关的操作规程，确保施工过程安全可靠。

2. 设备质量：选择优质的超细干粉灭火装置和相关材料，确保施工质量和装置的使用寿命。

3. 环境保护：在施工过程中，遵循环境保护要求，妥善处理废弃材料和灭火剂，防止对环境造成污染。

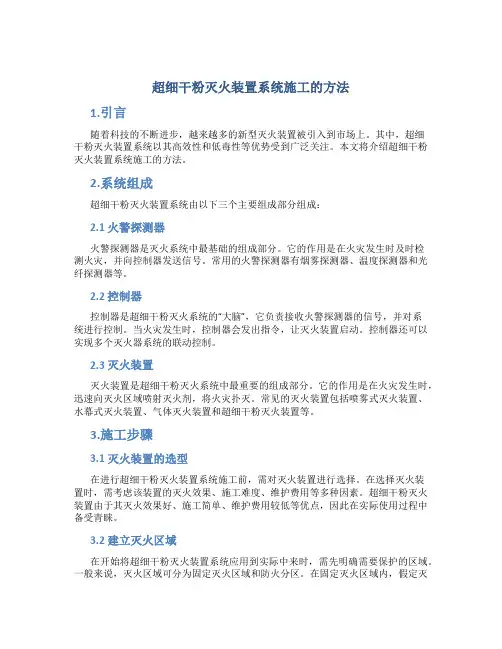

超细干粉灭火装置系统施工的方法1.引言随着科技的不断进步，越来越多的新型灭火装置被引入到市场上。

其中，超细干粉灭火装置系统以其高效性和低毒性等优势受到广泛关注。

本文将介绍超细干粉灭火装置系统施工的方法。

2.系统组成超细干粉灭火装置系统由以下三个主要组成部分组成：2.1 火警探测器火警探测器是灭火系统中最基础的组成部分。

它的作用是在火灾发生时及时检测火灾，并向控制器发送信号。

常用的火警探测器有烟雾探测器、温度探测器和光纤探测器等。

2.2 控制器控制器是超细干粉灭火系统的“大脑”，它负责接收火警探测器的信号，并对系统进行控制。

当火灾发生时，控制器会发出指令，让灭火装置启动。

控制器还可以实现多个灭火器系统的联动控制。

2.3 灭火装置灭火装置是超细干粉灭火系统中最重要的组成部分。

它的作用是在火灾发生时，迅速向灭火区域喷射灭火剂，将火灾扑灭。

常见的灭火装置包括喷雾式灭火装置、水幕式灭火装置、气体灭火装置和超细干粉灭火装置等。

3.施工步骤3.1 灭火装置的选型在进行超细干粉灭火装置系统施工前，需对灭火装置进行选择。

在选择灭火装置时，需考虑该装置的灭火效果、施工难度、维护费用等多种因素。

超细干粉灭火装置由于其灭火效果好、施工简单、维护费用较低等优点，因此在实际使用过程中备受青睐。

3.2 建立灭火区域在开始将超细干粉灭火装置系统应用到实际中来时，需先明确需要保护的区域。

一般来说，灭火区域可分为固定灭火区域和防火分区。

在固定灭火区域内，假定灭火装置的管道和喷头是固定的，一旦火灾发生，系统就自动启动。

防火分区则是一些需要手动开启的区域，在火灾发生时需要工作人员手动启动灭火装置。

3.3 安装超细干粉灭火装置安装超细干粉灭火装置时，需先在灭火区域内提供足够的灭火剂。

然后根据灭火区域的不同，选择灭火装置的类型和数量，并将其分布在固定的位置上。

安装过程中，需要注意灭火装置的位置、灭火装置和管道的固定等，并进行必要的测试和调试。

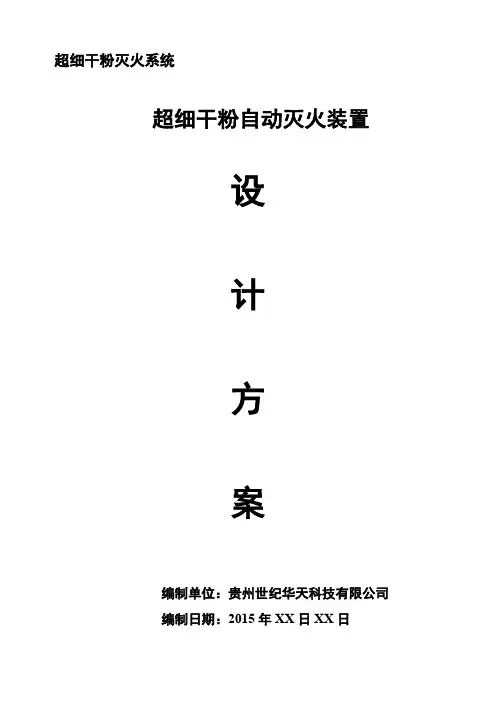

超细干粉灭火系统超细干粉自动灭火装置设计方案编制单位：贵州世纪华天科技有限公司编制日期：2015年XX日XX日超细干粉装置施工设计方案本次工程依据以下规范进行施工GB50116《火灾自动报警系统设计规范》GB50116《火灾自动报警系统设计规范》GB50347《干粉灭火系统设计规范》GA602《干粉灭火装置》等相关国家标准和行业标准一、超细干粉灭火装置工作原理超细干粉自动灭火装置主要由壳体、超细干粉灭火剂、气体发生器构成。

当任何一种启动方式动作时，气体发生器中的化学产气剂迅速反应产生气体，将超细干粉灭火剂喷向保护区，以局部或全淹没方式灭火。

二、产品特点1、贮压式超细干粉灭火装置（带压力表）该产品筒体的容积是根据气粉比例确定，从而保证高效灭火；安装简便，将灭火装置固定在保护物上方即可；外形设计没管，使用安全可靠；该灭火装置喷射后的灭火剂由于粒径小，流动性好，能在空中悬浮一定时间，因此机能应用于相对封闭空间全淹没灭火，也可用于开放所局部保护灭火；超细粉干粉自动灭火剂无毒、无害、对人体皮肤、呼吸道无刺激。

2、非贮压式超细干粉灭火装置（不带压力表）（工程用）非贮压式超细干粉灭火装置处于常压状态，不存在泄露隐患，日常基本免维护。

由于喷射是瞬间膨胀的压力，爆发力强，且装置的喷口大，对超细粉有再次粉碎作用，因而灭火装置的使用期限为十年，十年内不用更换灭火剂。

三、超细干粉灭火装置适用范围适用于扑灭A、B、C和D类火灾。

如生产车间，办公室，文物、档案储存间，可燃液体、可燃固体仓库，商店，发电机房，配电房，电缆沟等场所,以及火车、公交车、船舶等交通工具的使用（标准规定：不宜在人员密集场所使用）。

4、技术参数五、产品安装1、安装要求：灭火装置应安装在便于施工、检修和拆卸的位置，不得有碍正常的物流作业，应避开照明灯具、空调通风管道等有碍灭火装置正常工作的设施，以确保其喷射性能和灭火效果。

灭火装置固定位置可与防护对象的表面平行，也可以与表面成一定角度安装。

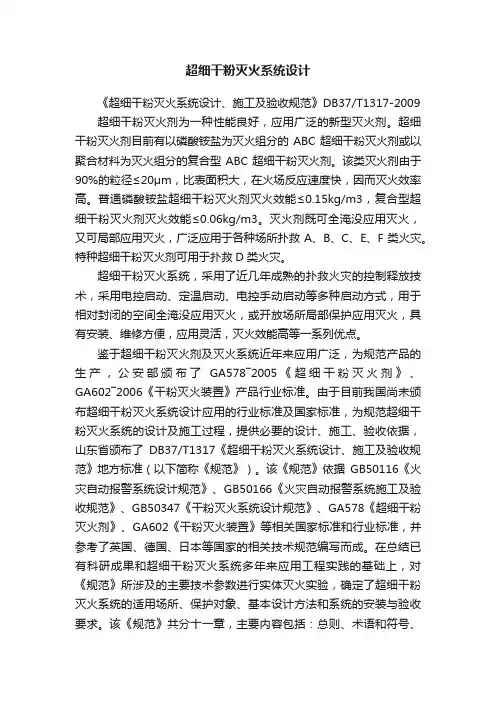

超细干粉灭火系统设计《超细干粉灭火系统设计、施工及验收规范》DB37/T1317-2009 超细干粉灭火剂为一种性能良好，应用广泛的新型灭火剂。

超细干粉灭火剂目前有以磷酸铵盐为灭火组分的ABC超细干粉灭火剂或以聚合材料为灭火组分的复合型ABC超细干粉灭火剂。

该类灭火剂由于90%的粒径≤20μm，比表面积大，在火场反应速度快，因而灭火效率高。

普通磷酸铵盐超细干粉灭火剂灭火效能≤0.15kg/m3，复合型超细干粉灭火剂灭火效能≤0.06kg/m3。

灭火剂既可全淹没应用灭火，又可局部应用灭火，广泛应用于各种场所扑救A、B、C、E、F类火灾。

特种超细干粉灭火剂可用于扑救D类火灾。

超细干粉灭火系统，采用了近几年成熟的扑救火灾的控制释放技术，采用电控启动、定温启动、电控手动启动等多种启动方式，用于相对封闭的空间全淹没应用灭火，或开放场所局部保护应用灭火，具有安装、维修方便，应用灵活，灭火效能高等一系列优点。

鉴于超细干粉灭火剂及灭火系统近年来应用广泛，为规范产品的生产，公安部颁布了GA578―2005《超细干粉灭火剂》、GA602―2006《干粉灭火装置》产品行业标准。

由于目前我国尚未颁布超细干粉灭火系统设计应用的行业标准及国家标准，为规范超细干粉灭火系统的设计及施工过程，提供必要的设计、施工、验收依据，山东省颁布了DB37/T1317《超细干粉灭火系统设计、施工及验收规范》地方标准（以下简称《规范》）。

该《规范》依据GB50116《火灾自动报警系统设计规范》、GB50166《火灾自动报警系统施工及验收规范》、GB50347《干粉灭火系统设计规范》、GA578《超细干粉灭火剂》、GA602《干粉灭火装置》等相关国家标准和行业标准，并参考了英国、德国、日本等国家的相关技术规范编写而成。

在总结已有科研成果和超细干粉灭火系统多年来应用工程实践的基础上，对《规范》所涉及的主要技术参数进行实体灭火实验，确定了超细干粉灭火系统的适用场所、保护对象、基本设计方法和系统的安装与验收要求。

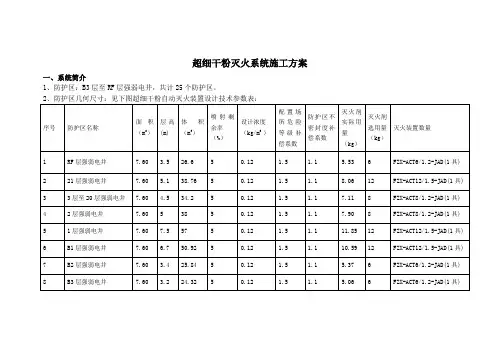

超细干粉灭火系统施工方案一、系统简介1、防护区：B3层至RF层强弱电井，共计25个防护区。

2、防护区几何尺寸：见下图超细干粉自动灭火装置设计技术参数表：二、施工准备1、主要材料1.1、悬挂式灭火装置灭火装置的组成：悬挂式超细干粉灭火装置主要由灭火剂贮罐、超细干粉灭火剂、喷头、感温元件、引发器、压力指示器等组成，见下图：集热罩和反馈信号：带集热罩的悬挂式灭火装置是在灭火剂储罐外面加装一个方形外壳，底部成凹形可以集中保护区上升的热量，有利于灭火装置快速启动，罩内装有反馈信号器，一般一个保护区设置一至二具带反馈信号的灭火装置，向报警主机反馈真实的释放信号；也可以全部采用带集热罩的装置。

带集热罩的悬挂式超细干粉灭火装置主要由灭火剂贮罐、集热罩、喷头、启动器、压力指示器、讯号反馈器及接线端子等组成，见下图二：2、主要机具切割机、台钻、电锤、角磨机、手电钻、电焊机、钢锯、扳手、电锤、螺丝刀等工具。

3、作业条件⑴施工图纸及有关技术文件应齐全，现场水、电、气应满足连续施工要求，系统设备材料能保证正常施工。

⑵超细干粉灭火装置的标高应测定并标明，预留、预埋已随结构施工完成。

三、施工工艺1、工艺流程：2、安装准备：⑴认真熟悉图纸，结合现场情况复核管道的坐标；标高是否位置得当，如有问题，及时与设计人员研究解决，办理洽商手续。

⑵检查预留及预埋是否正确，临时剔凿应与设计工建协调好。

⑶检查设备材料是否符合设计要求和质量标准。

⑷安排合理的施工顺序、避免工种交叉作业干扰，影响施工。

⑸安装施工前，灭火系统组件应按下列规定进行检查:·各组件的型号、规格、数量，应符合设计文件的要求。

·组件上的铭牌应清晰，完整。

·组件应无碰撞变形及其它机械性损伤；表面应无锈蚀，保护层完好。

·保险封铅等应完整。

⑹安装施工前必须检查灭火系统中灭火剂贮罐或贮气瓶内的充装压力，应符合下列规定：·贮压式灭火装置上的压力表应指示在绿色区域内。

超细干粉自动灭火装置设计方案一、需求分析针对高温、易燃、易爆环境下的设备和场所，需要设置自动灭火装置以保障人员和财产的安全。

而针对各种灭火装置中，超细干粉自动灭火装置在应对各种火灾时具有较好的灭火效果。

本设计方案旨在设计一款超细干粉自动灭火装置，主要应用于高温、易燃、易爆的设备和场所，具备自动控制、超细干粉喷射等特点，可以在火灾发生时快速有效的进行灭火。

二、设计原理超细干粉灭火剂是当前最先进、最适应各种火灾的灭火药剂之一。

其具有灭火速度快、灭火效果好、交叉污染小、对人体和电气设备无害等特点。

本设计方案采用超细干粉灭火剂进行火灾抑制，当火灾发生时，先通过火灾探测器检测到火源信号，然后控制超细干粉供给系统进行火灾抑制。

超细干粉供给系统由超细干粉储存压力罐、超细干粉喷射管路和喷嘴三部分组成，系统内的超细干粉储存在压力罐内，通过压缩空气将超细干粉喷出喷嘴，形成强大的灭火喷射。

三、系统组成超细干粉自动灭火装置主要包括以下组成部分：1.控制系统：主要由火灾探测器和控制器组成，探测和判断是否有火灾发生，并启动控制器进行自动控制。

2.超细干粉供给系统：由超细干粉储存压力罐、超细干粉喷射管路和喷嘴三部分组成，超细干粉储存在压力罐内，通过喷嘴将干粉雾化后喷洒到火源处。

3.供电系统：系统需要供电保证正常运行，主要由电源和设备连接线组成。

四、设计流程1.根据设备和场所情况，选择合适的超细干粉灭火剂进行灭火。

2.设计储存超细干粉的储存压力罐，并确定罐体大小和压力大小。

3.设计超细干粉喷射系统，包括超细干粉喷射管路和喷嘴。

4.设计火灾探测器和控制器，并编写自动控制程序。

5.设计供电系统，并选用合适的电源和设备连接线。

6.进行整机电路布局，并将各个部件连接起来。

7.进行系统测试和调试，确保系统可以正常运行。

五、设计特点本设计具有以下特点：1.自动控制：系统具备自动控制功能，当检测到火灾信号时自动启动喷洒超细干粉。

2.超细干粉喷射系统：采用超细干粉喷射系统，可快速将干粉雾化并均匀喷洒到火源处，具有灭火效果好、交叉污染小等优点。

超细干粉自动灭火装置设计方案1. 背景介绍自动灭火系统是一种在火灾发生时自动检测并且使火灾得到控制或扑灭的系统。

它可以使一点小的火源得到控制，并且可以保护人们的生命安全和物业安全。

当前，火灾爆发的危险性越来越高，自动灭火系统在各个领域得到广泛应用。

在自动灭火系统中，干粉灭火技术由于其多种优良性能（如扑灭效果好，对多种不同物质都有灭火效果等）而得到了广泛应用，但是粉尘会对人员和设施造成一定的污染，而且干粉的颗粒度大，不易渗透到烟囱、电气设备等狭小空间，所以针对这些问题，超细干粉灭火技术应运而生。

2. 设计目标为了满足大多数场合的灭火需求，设计出一种超细干粉自动灭火装置，其具备以下特点：1.灭火效果好，实现自动灭火；2.粉尘污染小，对人员和设施造成影响较小；3.颗粒度小，能够渗透到狭小空间；4.能够自适应不同环境，实现灵活应用。

3. 系统原理超细干粉自动灭火装置的系统原理如下：超细干粉自动灭火装置系统原理图超细干粉自动灭火装置系统原理图以单探测器的超细干粉自动灭火装置为例，设计方案包括灭火控制器、探测器、超细干粉喷头和灭火管道等四个部分。

探测器检测到有火源时，将通过控制器触发超细干粉喷头进行跨越喷洒，实现自动灭火的目的。

4. 设计细节4.1 确定细粉喷嘴位置超细干粉喷嘴采用风力扰动扩散喷雾技术，通过增加扩散板，可以实现0.5-4米距离的均衡喷雾。

喷嘴的角度应根据不同的环境进行调整，使得细粉可以均匀地覆盖整个区域。

4.2 探测器的设计探测器可以使用光电二极管探头、可燃气体探头等多种形式。

当探测到有火源时，探测器会将信号传输到控制器，并启动超细干粉喷头实现灭火。

4.3 排气管道的设计排气管道的设计应遵循以下原则：排气系统应尽可能远离喷嘴，使烟雾充分排出，同时需要注意管道的大小和阻力，以保证烟雾能够顺畅排出管道。

4.4 控制器的设计控制器通过控制细干粉喷头的开启和关闭时间，实现灭火控制。

在充分考虑喷嘴和探头的位置和距离的情况下，应该设置一个较短的启动时间，以便在火灾初期进行灭火。

（超细干粉灭火系统）超细干粉自动灭火装置设计方案编制单位：湖北科凯科技有限公司编制日期：2015年9日22日超细干粉装置施工设计方案一、超细干粉灭火装置工作原理超细干粉自动灭火装置主要由壳体、超细干粉灭火剂、气体发生器构成。

当任何一种启动方式动作时，气体发生器中的化学产气剂迅速反应产生气体，将超细干粉灭火剂喷向保护区，以局部或全淹没方式灭火。

二、产品特点1、贮压式超细干粉灭火装置该产品筒体的容积是根据气粉比例确定，从而保证高效灭火；安装简便，将灭火装置固定在保护物上方即可；外形设计没管，使用安全可靠；该灭火装置喷射后的灭火剂由于粒径小，流动性好，能在空中悬浮一定时间，因此机能应用于相对封闭空间全淹没灭火，也可用于开放所局部保护灭火；超细粉干粉自动灭火剂无毒、无害、对人体皮肤、呼吸道无刺激。

2、非贮压式超细干粉灭火装置（工程用）非贮压式超细干粉灭火装置处于常压状态，不存在泄露隐患，日常基本免维护。

由于喷射是瞬间膨胀的压力，爆发力强，且装置的喷口大，对超细粉有再次粉碎作用，因而灭火装置的使用期限为十年，十年内不用更换灭火剂。

三、超细干粉灭火装置适用范围适用于扑灭A、B、C和D类火灾。

如生产车间，办公室，文物、档案储存间，可燃液体、可燃固体仓库，商店，发电机房，配电房，电缆沟等场所,以及火车、公交车、船舶等交通工具的使用（标准规定：不宜在人员密集场所使用）。

四、技术参数五、产品安装1、安装要求：灭火装置应安装在便于施工、检修和拆卸的位置，不得有碍正常的物流作业，应避开照明灯具、空调通风管道等有碍灭火装置正常工作的设施，以确保其喷射性能和灭火效果。

灭火装置固定位置可与防护对象的表面平行，也可以与表面成一定角度安装。

但应注意在喷口处不得有阻碍气流的障碍物。

2、安装方法：将配套组件中的固定盘用膨胀螺栓固定在屋顶或墙体上,然后用螺栓将装置与固定盘旋紧即可。

见图1图2 装置的结构示意图3．灭火装置安装不受位置高低影响，可就地摆放也可壁挂于内墙上，安装应符合下列规定：（1）安装灭火装置时，灭火装置主排气口正前方1.0m以内，背面、侧面、顶面0.2m内不允许有设备、器具或其它阻碍物。

超细干粉灭火装置系统施工的方法!悬挂式灭火装置组成悬挂式超细干粉灭火装置主要由灭火剂贮罐、超细干粉灭火剂、喷头、感温元件、引发器、压力指示器等组成。

见图一悬挂式灭火装置的启动方式电引发启动：当防护区采用火灾报警控制系统时，灭火装置可采用电引发启动方式启动。

电引发启动装置的组成：灭火装置的电引发启动装置主要由套在灭火装置玻璃球感温元件上的电引发启动器组成，该装置与火灾报警控制系统相连。

电引发启动工作原理火灾时，火灾报警控制系统探测到火情，经报警灭火控制器确认并发出灭火指令给模块，输入输出模块动作接通灭火装置上的电子启动器电源，致使玻璃球感温元件受热膨胀破裂，开启喷头喷放灭火剂灭火。

（电控启动系统控制工作程序）电引发启动灭火系统有自动、电气手动两种控制方式。

01自动灭火将灭火控制器控制方式设置于“自动”位置时，系统处于自动控制状态。

防护区发生火灾时，灭火控制器接收到火灾探测器两个独立的火灾信号后发出声光报警信号，延时30秒后,启动灭火装置喷放灭火剂灭火，讯号反馈器向控制器反馈灭火剂已释放信号。

02电气手动灭火将灭火控制器控制方式设置于“手动”位置时，系统处于电气手动控制状态。

防护区发生火灾时，按下灭火控制器或手动控制盘上的启动按钮，即可按规定程序启动灭火系统灭火。

紧急停止灭火系统自动启动或手动启动后,在设定的延迟时间内按下紧急停止按钮,灭火装置可停止启动。

集热罩和反馈信号带集热罩的悬挂式灭火装置是在灭火剂储罐外面加装一个方形外壳，底部成凹形可以集中保护区上升的热量，有利于灭火装置快速启动，罩内装有反馈信号器，一般一个保护区设置一至二具带反馈信号的灭火装置，向报警主机反馈真实的释放信号；也可以全部采用带集热罩的装置。

带集热罩的悬挂式超细干粉灭火装置主要由灭火剂贮罐、集热罩、喷头、启动器、压力指示器、讯号反馈器及接线端子等组成。

见图二电线保护管，应符合设计规范，弯曲处不应有折皱、凹陷裂缝，且弯扁程度不应大于管外径的10％。
