机房接地是什么？机房接地原理及使用方法？一、机房接地是什么机房接地定义，即把电路中的某一点或某一金属壳体用导线与大地连在一起，形成电气通路。
目的是让电流易于流到大地，因此电阻是越小越好。
为什么采用接地系统：1、保护设备和人身的安全。
2、保证计算机系统稳定的运行。
为了保证计算机系统安全、可靠、稳定的运行，保证设备人身的安全，针对不同的计算机系统要求，应设计适当形式的接地系统。
二、机房接地原理计算机站接地分类：1、计算机系统直流地2、交流工作地3、安全保护地4、防雷保护地接地阻值及相互关系1、交流工作地R不大于4欧姆2、安全保护地R不大于4欧姆3、防雷保护地R不大于10欧姆、4、计算机直流地电阻的大小、接法以及诸地之间的关系，应依据不同的计算机系统而定，一般要求R不大于4欧姆。
计算机系统的交流地1、机房设备：除了计算机用直流电外，还有计算机外设、变压器、电动机、空调等使用220/380V。
2、定义：中性点接地，把使用交流电设备做二次接地或与经特殊设备与大地做金属连接。
交流工作地的作用1、确保人身安全2、保障设备安全3、限制各火线对地电压不超过250V，减轻高压窜入低压电路的危险三、机房接电使用方法实现交流工作地措施1、分类：A：计算机系统内交流设备（外设）其特点用绝缘导线串联起来接到配电柜的中性线上，然后用接地母线接地。
实现计算机交流地措施B：计算机机房以外的为计算机系统配置的交流设备（空调中的压缩机、风机、加湿器，电动机中的稳压、变压的中性点，应各自独立的按电器规范的规定接地）计算机系统安全保护地概述：当机房内各类电气设备的绝缘损坏时，将会对设备和操作、维修人员的安全构成威胁，为了防止危险，所以将机房内所有设备的外壳及有金属外壳的设备的机体与大地之间做良好连接。
安全保护地的作用1、在绝缘被击穿时保护设备和人身的安全2、屏蔽作用，可以防雷击、静电、EMI计算机安全保护地措施1、计算机机房内的设备：将所有机柜的外壳，用绝缘导线串联起来，再用接地母线与大地相连。
机房防雷接地工程施工一、机房防雷接地概念机房防雷接地是指通过预埋导体和接地装置，将机房设备和建筑接地系统相连，分散雷电能量，降低雷击危害，确保设备的安全性。
在机房防雷接地工程中，一般采用铜排、镁带、铜带等导体作为接地体，将其埋设在地下，与设备的金属外壳相连接，形成一个完整的接地系统。
机房防雷接地的作用主要有以下几个方面：1.分散雷电能量。
当遭受雷击时，雷电会通过接地系统分散到地下，减少对设备的损害。
2.保护设备安全。
通过良好的接地系统，可以将雷击产生的电流及时引至地下，避免对设备的损坏。
3.确保设备正常运行。
良好的接地系统可以稳定设备的运行电压，避免由于雷击造成的电压波动。
综上所述，机房防雷接地是机房建设中不可或缺的一项工程，对于保障设备和人员的安全，维护机房正常运行具有至关重要的意义。
二、机房防雷接地工程施工准备在进行机房防雷接地工程施工之前，首先要进行充分的准备工作，确保施工过程的顺利进行。
1.施工方案设计。
根据机房的实际情况和设备布局，绘制详细的施工方案，确定接地位置、导体规格、接地材料等。
2.材料准备。
根据设计方案，准备所需的接地材料，包括导体、接地装置、接地线、接地体等。
3.施工人员培训。
安排专业的施工队伍进行施工，确保操作规范，减少施工风险。
4.安全措施。
在施工过程中，要严格遵守相关安全规范，做好安全防护措施，确保施工人员的安全。
5.现场勘测。
在进行施工前，对机房的地形、土质进行仔细的勘测，确定接地装置的深度和位置。
通过以上准备工作，可以为机房防雷接地工程施工奠定良好的基础，确保工程顺利进行。
三、机房防雷接地工程施工过程机房防雷接地工程的施工过程包括导体铺设、接地装置安装、接地线连接等步骤，下面将逐一介绍。
1.导体铺设。
根据设计方案，确定导体的长度和规格，进行导体的铺设，一般采用铺设在地下的方式，要确保导体与设备的金属外壳紧密连接。
2.接地装置安装。
根据导体的布局，安装接地装置，通常用螺栓固定接地装置，确保接地装置与导体之间的连接牢固可靠。
机房防雷接地技术方案及清单配置一、机房防雷接地技术方案1.外部接地：机房外部接地是机房防雷接地的基础。
一般情况下，机房外墙应设置独立的接地装置，将机房建筑物全面接地，以便将雷击电流引入地下。
2.内部接地：机房内部需要进行终端设备和配电设备的接地。
一般采用星型接地方式，即将各个设备分别接地，然后再将这些个别接地通过接地线连接到总接地系统上。
3.接地电阻：机房的接地电阻是衡量机房防雷接地效果的重要指标。
接地电阻要求越小越好，通常应控制在3欧姆以下。
可以采用增加接地极数量、加大接地极长度、采用圆形等相邻接地极的方式来降低接地电阻。
4.接地导体：机房的接地导体要求具有良好的导电性和耐腐蚀性能。
一般采用铜质接地极或镀铜接地体来进行接地。
接地导体的截面积应根据机房的用电负载计算确定。
5.接地装置：机房接地装置一般包括接地极、线缆、接地体等。
接地极一般采用铜制或镀铜钢制品。
线缆应选用纯铜芯线缆，线径要根据机房的用电负载和距离来确定。
接地体一般采用悬挂接地体或者平铺接地体。
6.接地测试：机房的接地系统需要定期进行测试和维护，以确保接地系统的可靠性。
测试频率一般为每年一次，测试内容包括接地电阻、接地电位和接地体的检查等。
二、机房防雷接地配置清单1.外部接地配置清单：-接地电极：铜质接地极-接地线缆：纯铜芯线缆-接地极长度：根据机房实际情况确定-地基填土：混合土2.内部接地配置清单：-接地电极：铜质接地极或镀铜接地体-接地线缆：纯铜芯线缆-接地极数量：根据机房用电负载计算确定-接地导体截面积：根据机房用电负载计算确定3.接地装置配置清单：-接地极：铜质或镀铜钢制品-线缆：纯铜芯线缆，线径根据实际情况确定-接地体：悬挂接地体或平铺接地体4.接地测试配置清单：-接地测试仪器：接地电阻测试仪、接地电位测试仪等-测试周期：每年一次-测试内容：接地电阻、接地电位、接地体检查等总结：机房防雷接地技术方案及配置清单的设计和施工需要根据机房的具体情况进行。

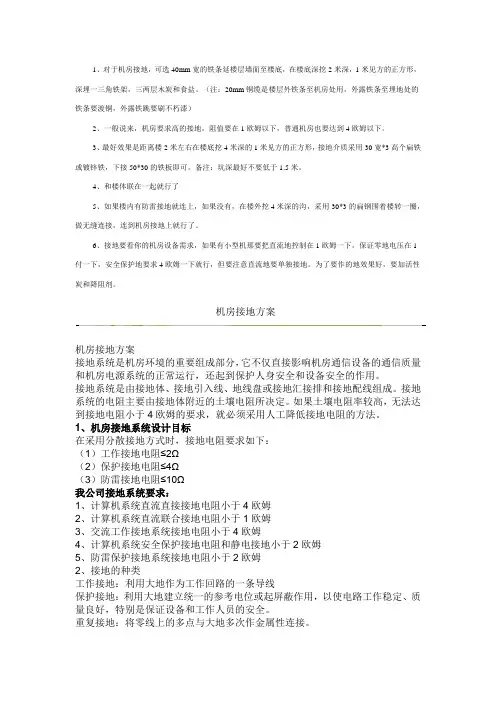

1、对于机房接地，可选40mm宽的铁条延楼层墙面至楼底，在楼底深挖2米深，1米见方的正方形，深埋一三角铁架，三两层木炭和食盐。
（注：20mm铜缆是楼层外铁条至机房处用，外露铁条至埋地处的铁条要渡铜，外露铁跳要刷不朽漆）2、一般说来，机房要求高的接地，阻值要在1欧姆以下，普通机房也要达到4欧姆以下。
3、最好效果是距离楼2米左右在楼底挖4米深的1米见方的正方形，接地介质采用30宽*3高个扁铁或镀锌铁，下接50*30的铁板即可。
备注：坑深最好不要低于1.5米。
4、和楼体联在一起就行了5、如果楼内有防雷接地就连上，如果没有，在楼外挖4米深的沟，采用30*3的扁钢围着楼转一圈，做无缝连接，连到机房接地上就行了。
6、接地要看你的机房设备需求，如果有小型机那要把直流地控制在1欧姆一下，保证零地电压在1付一下，安全保护地要求4欧姆一下就行，但要注意直流地要单独接地。
为了要作的地效果好，要加活性炭和降阻剂。
机房接地方案机房接地方案接地系统是机房环境的重要组成部分，它不仅直接影响机房通信设备的通信质量和机房电源系统的正常运行，还起到保护人身安全和设备安全的作用。
接地系统是由接地体、接地引入线、地线盘或接地汇接排和接地配线组成。
接地系统的电阻主要由接地体附近的土壤电阻所决定。
如果土壤电阻率较高，无法达到接地电阻小于4欧姆的要求，就必须采用人工降低接地电阻的方法。
1、机房接地系统设计目标在采用分散接地方式时，接地电阻要求如下：（1）工作接地电阻≤2Ω（2）保护接地电阻≤4Ω（3）防雷接地电阻≤10Ω我公司接地系统要求：1、计算机系统直流直接接地电阻小于4欧姆2、计算机系统直流联合接地电阻小于1欧姆3、交流工作接地系统接地电阻小于4欧姆4、计算机系统安全保护接地电阻和静电接地小于2欧姆5、防雷保护接地系统接地电阻小于2欧姆2、接地的种类工作接地：利用大地作为工作回路的一条导线保护接地：利用大地建立统一的参考电位或起屏蔽作用，以使电路工作稳定、质量良好，特别是保证设备和工作人员的安全。

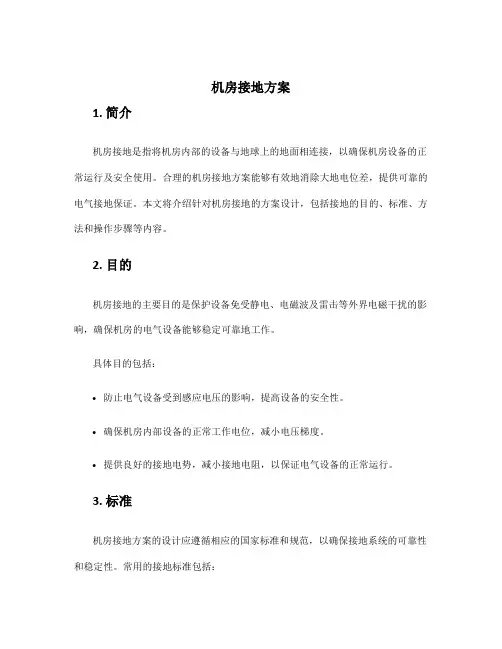

机房接地方案1. 简介机房接地是指将机房内部的设备与地球上的地面相连接，以确保机房设备的正常运行及安全使用。
合理的机房接地方案能够有效地消除大地电位差，提供可靠的电气接地保证。
本文将介绍针对机房接地的方案设计，包括接地的目的、标准、方法和操作步骤等内容。
2. 目的机房接地的主要目的是保护设备免受静电、电磁波及雷击等外界电磁干扰的影响，确保机房的电气设备能够稳定可靠地工作。
具体目的包括：•防止电气设备受到感应电压的影响，提高设备的安全性。
•确保机房内部设备的正常工作电位，减小电压梯度。
•提供良好的接地电势，减小接地电阻，以保证电气设备的正常运行。
3. 标准机房接地方案的设计应遵循相应的国家标准和规范，以确保接地系统的可靠性和稳定性。
常用的接地标准包括：•GB 50054-2011《建筑物电气设计标准》。
•《低压配电设计规范》（DL/T 645-1997）。
•《机房设计标准》（GB 50174-2014）。
根据以上标准，机房接地方案应包括以下几个方面的设计内容。
4. 设备接地根据机房实际情况和设备特点，进行设备接地的设计。
具体步骤如下：1.参考电气设备的接地要求和生产厂家提供的接地参数，确定接地线的截面积和长度。
2.设计设备接地网，包括主干线和分支线的布置。
3.选用合适的接地材料和接地装置，如铜排、接地网和接地棒等。
4.对设备接地进行测试和调试，确保接地电阻符合要求。
5. 雷电接地雷电接地是机房接地方案中重要的一部分，能够有效地保护设备免受雷击的影响。
以下是雷电接地方案的设计步骤。
1.根据机房所在地的雷击频率和设备的重要程度，确定合适的防雷等级。
2.设计雷电接地系统，包括主要的接地装置（如接地网、接地母线）、避雷针和防雷设备等。
3.合理布置防雷设备，保证其和设备之间的电气连通性。
4.进行接地电阻的测试和检测，确保达到要求的防雷效果。
6. 接地测试接地方案的实施后，需要进行接地测试以确保接地效果符合要求。
信息机房接地最新规范标准信息机房作为关键的基础设施，其接地系统对于确保设备安全运行、数据保护和人员安全至关重要。
以下是信息机房接地的最新规范标准：1. 接地系统设计原则：- 接地系统应设计为能够安全地引导雷电、静电和设备故障产生的电流至地面。
- 应采用多点接地方式，以减少接地电阻和提高接地效果。
2. 接地电阻要求：- 接地电阻应小于1欧姆，以确保在发生故障时能够快速安全地导电。
3. 接地材料选择：- 应使用耐腐蚀、导电性能良好的材料，如铜或铜合金。
4. 接地线规格：- 接地线应根据机房规模和设备功率选择合适的截面积，确保足够的电流承载能力。
5. 接地连接方式：- 接地线应采用焊接或压接方式连接，避免使用螺丝连接，以减少接触电阻。
6. 接地测试：- 机房接地系统应定期进行接地电阻测试，测试周期一般不超过一年。
7. 接地保护：- 应安装接地故障保护装置，如接地故障继电器，以监测接地系统的状态。
8. 接地标识：- 所有接地点应有清晰的标识，便于维护和检查。
9. 接地系统维护：- 应制定接地系统的维护计划，包括定期检查接地线、接地体和接地电阻。
10. 接地安全培训：- 机房工作人员应接受接地安全培训，了解接地系统的重要性和操作方法。
11. 接地规范更新：- 应定期关注并更新接地规范，以符合最新的安全标准和技术发展。
12. 环境因素考虑：- 在设计接地系统时，应考虑机房所在地的地质、气候等环境因素，确保接地系统的可靠性。
13. 接地系统文档：- 应建立接地系统的详细文档，包括设计图纸、施工记录和测试报告。
14. 接地系统验收：- 接地系统完成后，应进行严格的验收测试，确保符合设计要求和安全标准。
通过遵循上述规范标准，可以确保信息机房接地系统的安全性和可靠性，从而保护机房内的设备和人员安全。

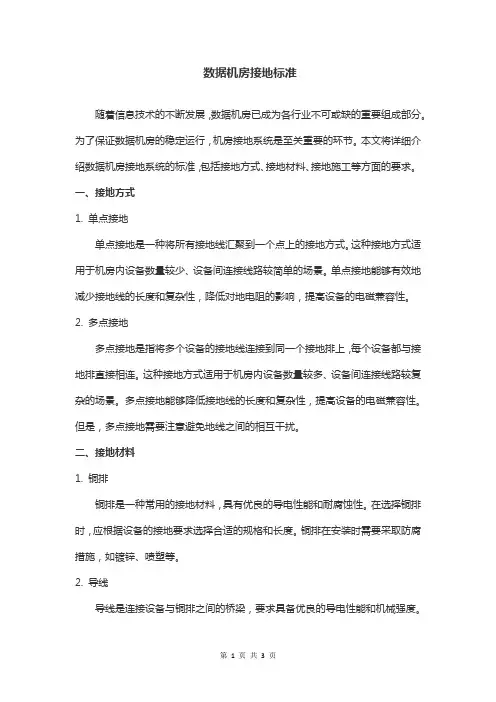

数据机房接地标准随着信息技术的不断发展，数据机房已成为各行业不可或缺的重要组成部分。
为了保证数据机房的稳定运行，机房接地系统是至关重要的环节。
本文将详细介绍数据机房接地系统的标准，包括接地方式、接地材料、接地施工等方面的要求。
一、接地方式1. 单点接地单点接地是一种将所有接地线汇聚到一个点上的接地方式。
这种接地方式适用于机房内设备数量较少、设备间连接线路较简单的场景。
单点接地能够有效地减少接地线的长度和复杂性，降低对地电阻的影响，提高设备的电磁兼容性。
2. 多点接地多点接地是指将多个设备的接地线连接到同一个接地排上，每个设备都与接地排直接相连。
这种接地方式适用于机房内设备数量较多、设备间连接线路较复杂的场景。
多点接地能够降低接地线的长度和复杂性，提高设备的电磁兼容性。
但是，多点接地需要注意避免地线之间的相互干扰。
二、接地材料1. 铜排铜排是一种常用的接地材料，具有优良的导电性能和耐腐蚀性。
在选择铜排时，应根据设备的接地要求选择合适的规格和长度。
铜排在安装时需要采取防腐措施，如镀锌、喷塑等。
2. 导线导线是连接设备与铜排之间的桥梁，要求具备优良的导电性能和机械强度。
在选择导线时，应根据设备的接地要求选择合适的线径和材质。
导线在安装时需要采取防震、防火、防水等措施。
三、接地施工1. 施工前准备在施工前，需要做好以下准备工作：（1）设计接地图纸，明确设备的接地要求和施工方法；（2）准备施工工具和材料，如电锤、电钻、切割机、扳手、螺丝刀、铜排、导线等；（3）检查接地材料的质量和规格是否符合要求。
2. 施工步骤在施工过程中，需要按照以下步骤进行：（1）根据设计图纸确定接地点的位置和数量，用电锤或电钻在地板或墙壁上打孔；（2）将铜排或导线连接到设备上，注意连接牢固、接触良好；（3）将铜排或导线连接到同一个接地排上，注意连接牢固、接触良好；（4）检查接地系统是否连接良好，测试设备的接地电阻值是否符合要求。
四、注意事项1. 在施工过程中，应注意保护好设备的接口和连接线路，避免损坏或污染；2. 在安装铜排或导线时，应注意连接牢固、接触良好，避免出现松动或接触不良的情况；3. 在测试设备的接地电阻值时，应注意测试方法正确、仪器准确可靠；4. 在使用过程中，应注意定期检查和维护接地系统，及时发现并解决潜在问题。

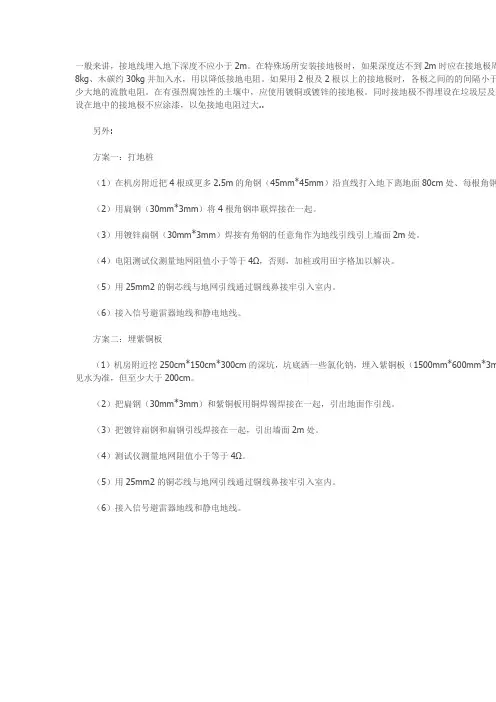

一般来讲，接地线埋入地下深度不应小于2m。
在特殊场所安装接地极时，如果深度达不到2m时应在接地极周8kg、木碳约30kg并加入水，用以降低接地电阻。
如果用2根及2根以上的接地极时，各极之间的的间隔小于少大地的流散电阻。
在有强烈腐蚀性的土壤中，应使用镀铜或镀锌的接地极。
同时接地极不得埋设在垃圾层及灰设在地中的接地极不应涂漆，以免接地电阻过大..
另外:
方案一：打地桩
（1）在机房附近把4根或更多2.5m的角钢（45mm*45mm）沿直线打入地下离地面80cm处、每根角钢
（2）用扁钢（30mm*3mm）将4根角钢串联焊接在一起。
（3）用镀锌扁钢（30mm*3mm）焊接有角钢的任意角作为地线引线引上墙面2m处。
（4）电阻测试仪测量地网阻值小于等于4Ω，否则，加桩或用田字格加以解决。
（5）用25mm2的铜芯线与地网引线通过铜线鼻接牢引入室内。
（6）接入信号避雷器地线和静电地线。
方案二：埋紫铜板
（1）机房附近挖250cm*150cm*300cm的深坑，坑底洒一些氯化钠，埋入紫铜板（1500mm*600mm*3m 见水为准，但至少大于200cm。
（2）把扁钢（30mm*3mm）和紫铜板用铜焊锡焊接在一起，引出地面作引线。
（3）把镀锌扁钢和扁钢引线焊接在一起，引出墙面2m处。
（4）测试仪测量地网阻值小于等于4Ω。
（5）用25mm2的铜芯线与地网引线通过铜线鼻接牢引入室内。
（6）接入信号避雷器地线和静电地线。
其它参考：求助接地线怎样辨别
计算机的各种不同机型对直流工作接地电阻值及接地方式的要求各异。
为了避免对计算机系统的电磁干扰，宜采用将多种接地的接地线分别接到各接地母线上，由接地母线采用一根接地线单点与接地体相连接的单点接地方式。
由计算机设备至接地线的连接导线应采用多股编织铜线，且应尽量缩短连接距离，并采取格栅等措施，尽量使各接地点处于同一等电位上。
机房接地方式是一个比较复杂的问题，直接关系着抗干扰的效果。
具体形式如下：1) 点接地系统：将计算机中的接地信号接到机房内的活动地板下的逻辑地网上，再将地网单点与总接地装置或接地端子箱作金属连接称为一点接地系统。
其特点是有统一的基准电位，相互干扰减少，而且能泄漏静电荷，容易施工又经济，所以规范推荐这种一点接地系统。
多个计算机系统中的接地系统，除各计算机系统单独采用单点接地外，也可共用一组接地装置。
为避免相互干扰，应将各计算机系统的接地母线分别采用接地线直接与共用接地装置的接地体相连接。
2)混合接地系统：在计算机内部的逻辑地、功率地、安全地在柜内已经共同接到一个端子上了，所以在设计时，只将此端子和接地装置作金属连接即可，由于相互干扰一般不采用。
3)悬浮接地系统：电子设备或计算机内部部分电路之间依靠磁场耦合(例如变压器)来传递信号，整个计算机设备外壳都与大地相绝缘，也就是悬浮。
或计算机内部各信号地接至机房活动地板下与建筑绝缘又不与接地体相连的铜排网上，安全地接至总接地端子或接到专用线PE线上。
悬浮接地的抗干扰性比较差，所以新规范计算机信号系统不宜采用悬浮接地。
计算机的逻辑接地系统与防雷接地应该相距20米以上，这是很困难的，因为建筑物供电系统重复接地和防雷接地一般是合一的，推荐电阻不大于1欧姆。
防雷接地通常有许多组接地装置，相距不过20米，建筑物密度往往也比较大，所以很难把计算机的逻辑地接与防雷接地分开做。
但有条件时尽量满足此要求，否则采用综合接地方式(各种接地分别接至统一的综合接地极)。

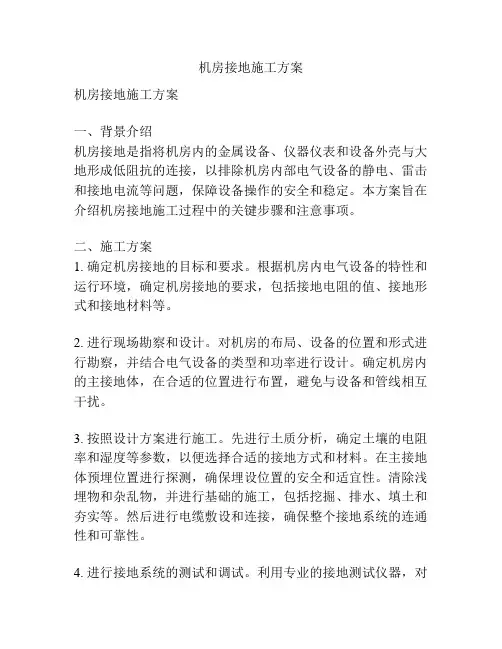

机房接地施工方案机房接地施工方案一、背景介绍机房接地是指将机房内的金属设备、仪器仪表和设备外壳与大地形成低阻抗的连接，以排除机房内部电气设备的静电、雷击和接地电流等问题，保障设备操作的安全和稳定。
本方案旨在介绍机房接地施工过程中的关键步骤和注意事项。
二、施工方案1. 确定机房接地的目标和要求。
根据机房内电气设备的特性和运行环境，确定机房接地的要求，包括接地电阻的值、接地形式和接地材料等。
2. 进行现场勘察和设计。
对机房的布局、设备的位置和形式进行勘察，并结合电气设备的类型和功率进行设计。
确定机房内的主接地体，在合适的位置进行布置，避免与设备和管线相互干扰。
3. 按照设计方案进行施工。
先进行土质分析，确定土壤的电阻率和湿度等参数，以便选择合适的接地方式和材料。
在主接地体预埋位置进行探测，确保埋设位置的安全和适宜性。
清除浅埋物和杂乱物，并进行基础的施工，包括挖掘、排水、填土和夯实等。
然后进行电缆敷设和连接，确保整个接地系统的连通性和可靠性。
4. 进行接地系统的测试和调试。
利用专业的接地测试仪器，对接地系统进行接地电阻测量和接地系统的连通性测试，并记录测试结果。
如果测试结果不满足要求，则需要进行适当的调整和改进，直至满足标准要求。
5. 编制相关的施工记录和报告。
在接地施工过程中，应及时记录施工的各个环节和参数，并编制相关的施工记录和报告。
这些记录和报告将成为机房接地施工质量的重要依据，也是今后机房接地维护和管理的参考文件。
三、注意事项1. 要选择适合的接地材料和方式，避免使用已经老化、损坏或不具备良好电导性的材料。
2. 机房接地的电阻值应符合国家标准的规定，一般应小于4欧姆。
对于特殊要求的机房，电阻值可能需要更小。
3. 施工过程中要注意保护好机房内部的设备和管线，防止施工过程中的振动、冲击和划伤等损坏。
4. 施工现场应做好安全防护工作，提供必要的安全设施和防护装备，确保施工人员的人身安全。
5. 施工结束后，应进行接地系统的定期检查和维护，发现问题及时修复。
机房防雷接地系统介绍机房防雷接地系统是为了保护机房内的设备免受雷击和电磁干扰的影响，同时确保电流能够有效地通过接地系统释放。
以下是机房防雷接地系统的一般介绍：1.接地网：机房防雷接地系统的核心是接地网。
接地网是一种通过埋设导体或接地电极将电流引入地下，确保电流能够有效地散去的系统。
接地网的设计需要考虑机房的尺寸、设备类型以及周围环境。
2.接地电极：接地电极是接地系统的组成部分之一，通常埋设在地下。
它们可以是金属材料，如铜或铝，以提供低电阻的接地路径。
接地电极的数量和深度可能取决于机房的规模和雷击频率。
3.避雷针：机房外部可能会安装避雷针，以吸引雷电，并通过连接到接地系统的方式将电流引入地下。
避雷针的设置需要根据机房所在地区的雷电活动水平进行考虑。
4.雷电防护装置：在机房内，可能会安装雷电防护装置，用于防止雷电冲击设备。
这些装置可以包括避雷器、雷电保护器等，用于吸收、隔离或引导雷电电流，减小对设备的影响。
5.接地导线：机房内的设备和电气系统需要连接到接地系统。
使用适当尺寸和导电性能良好的接地导线，确保设备能够迅速、有效地与接地系统连接。
6.接地测试：定期进行接地系统测试是确保其有效性的重要步骤。
通过测量接地电阻，可以评估接地系统的性能，并采取必要的措施来改进或修复。
7.电磁干扰屏蔽：除了防雷，防雷接地系统也可以用于减少电磁干扰。
合适的屏蔽措施，如金属屏蔽罩或屏蔽导线，有助于减小外部电磁干扰对机房设备的影响。
机房防雷接地系统的设计需要符合国家和地区的相关标准和规范。
通过合理的设计和定期的维护，可以有效地保护机房内的设备免受雷击和电磁干扰的损害。
机房接地标准机房接地是指将机房内的所有金属设备和结构与地面形成一个良好的接地连接，以保证设备和人员的安全。
机房接地标准是指按照国家相关规定和标准对机房接地进行设计、施工和验收的要求。
机房接地标准的制定对于提高机房设备的安全性和稳定性具有重要意义。
首先，机房接地标准应符合国家相关规定和标准，如《电气装置的接地设计规范》、《建筑电气设计规范》等。
这些标准规定了机房内各种设备的接地要求，包括接地电阻、接地导体的材料和截面积、接地测试方法等。
机房接地标准的制定应参照这些规定，确保机房接地符合国家标准。
其次，机房接地标准应考虑机房内各种设备的特点和使用环境。
不同类型的设备对接地的要求有所不同，例如计算机设备对接地的要求比较严格，需要接地电阻较小；而一些通信设备对接地的要求则相对较低。
此外，机房的使用环境也会影响接地标准的制定，如机房内是否存在潮湿环境、是否有大量金属结构等因素都需要考虑进去。
另外，机房接地标准还应包括接地系统的设计和施工要求。
接地系统包括接地网、接地极、接地装置等，其设计和施工应符合相关规定，确保接地系统的可靠性和稳定性。
例如，接地网的布置应合理，接地极的埋设深度和材料应符合要求，接地装置的连接应牢固可靠等。
最后，机房接地标准的验收和维护也是非常重要的。
验收时需要对接地电阻进行测试，确保符合标准要求；对接地系统的连接进行检查，确保各部件之间的连接牢固可靠。
同时，机房接地系统的维护也需要定期进行，如清理接地网周围的杂物、检查接地极的状况等，确保接地系统的长期可靠运行。
综上所述，机房接地标准的制定涉及到多个方面，需要考虑设备特点、使用环境、设计施工和验收维护等多个环节。
只有严格按照相关规定和标准进行制定和执行，才能保证机房接地的可靠性和安全性，为机房设备的正常运行提供保障。
机房工程接地施工方案一、工程概述为了保证机房设备运行的可靠性和安全性，接地系统是机房工程中必不可少的一部分。
接地系统的设计和施工对于机房设备的正常运行具有重要的作用。
本文将对机房工程接地施工方案进行详细的分析和介绍。
二、接地系统的作用接地系统主要用于以下几个方面：1.保障人身安全：当设备或线路发生漏电等故障时，接地系统能够将漏电电流迅速导入大地，从而保障人员的安全。
2.设备保护：接地系统能够提供设备的共同电位，防止电压过大对设备造成损害。
3.干扰消除：接地系统能够有效减少设备因电磁干扰而引起的故障，提高设备的运行稳定性。
三、施工前的准备在进行机房接地系统的施工之前，需要做好以下几项准备工作：1.勘察设计：机房接地系统的设计需要根据具体的机房结构和设备配置进行，确定接地系统的走向、引入点位置等。
2.材料采购：明确接地系统所需的材料规格、数量，进行统一采购。
3.人员配备：安排经验丰富的施工人员进行接地系统的施工，确保施工质量。
4.安全措施：做好相关的安全预防措施，确保施工人员的人身安全。
四、接地材料和设备1.接地线材料：选择导电性好、耐腐蚀的铜材或镀锡铜材的接地线，满足机房接地系统的要求。
2. 接地极材料：选择导电性好、耐腐蚀的铜材或镀锡铜材的接地极，确保接地系统的良好接地效果。
3. 接地装置：选择耐腐蚀、防水防腐的接地装置，确保接地系统的稳定性和可靠性。
五、接地系统的施工流程1. 接地线敷设：根据机房内设备的布局和设计要求，在设备周围进行接地线的敷设，确保每台设备都能够接地。
2. 接地极安装：根据设计要求，选择合适的位置进行接地极的固定安装，需要确保接地极与大地有良好的接触。
3. 引入点设置：根据机房的布局和设计要求，确定接地线的引入点位置，并进行引入。
六、接地系统的施工注意事项1. 施工过程中需要保持施工现场的清洁整齐，确保施工质量。
2. 在进行接地线敷设和接地极安装时，需要确保接地线和接地极的导电性能。
计算机机房接地做法计算机机房接地是指将计算机设备与地面之间建立良好的电气连接，以确保设备的正常运行和人身安全。
接地的目的是为了防止静电的积累、减小电磁干扰、保护设备免受电击，并提供一条安全的回路，将电流引入地面。
接地的方法有很多种，下面将介绍几种常见的计算机机房接地做法。
1. 电气接地电气接地是指使用导电材料将设备与地面建立良好的电气连接。
常见的电气接地方法有：- 单点接地：将所有设备的接地线连接到同一个地线上，形成一个共用的接地点。
- 多点接地：将设备分成若干个组，每个组的设备通过接地线连接到同一个地线上，各个组之间再通过地线连接起来。
2. 物理接地物理接地是指通过金属材料将设备与地面直接连接。
常见的物理接地方法有：- 接地网：在机房地面铺设导电性能良好的金属网格，将设备的金属外壳与接地网连接起来。
- 接地板：在机房地面安装导电性能良好的金属板，将设备的金属外壳与接地板连接起来。
- 接地棒：在设备上安装金属接地棒，将接地棒与地面导电材料连接起来。
3. 信号接地信号接地是指将信号线与地线相连，以减小信号线上的电磁干扰。
常见的信号接地方法有：- 屏蔽接地：在信号线外层包裹一层金属屏蔽层，将屏蔽层与地线连接起来，以减小电磁干扰。
- 独立接地：将信号线与电源线分开接地，避免信号线上的电磁干扰对电源线产生影响。
4. 防静电接地防静电接地是为了防止静电的积累，保护设备免受静电损害。
常见的防静电接地方法有：- 使用静电消除器：在机房内安装静电消除器，通过释放电荷将静电导入地面。
- 防静电地板：在机房地面铺设防静电地板，将静电导入地面。
以上是几种常见的计算机机房接地做法，不同的接地方法适用于不同的场景和需求。
在进行接地时，需要根据实际情况选择合适的接地方法，并保证接地的可靠性和安全性。
同时，接地设施需要定期检查和维护，确保其正常运行。
只有进行了正确的接地，才能有效地保护设备和人员的安全，提高机房的运行稳定性。
机房防雷接地要求是怎样的？由厂家广州莱安智能化系统开发有限公司来为您解答这个问题：1、计算机机房应采用四组接地，即：交流工作接地，接地电阻值≤4 欧姆；安全保护接地 PE，接地电阻值≤4 欧姆；计算机直流接地 TE，接地电阻值≤1 欧姆；防雷接地，接地电阻值≤4 欧姆；2、计算机机房宜采用四种接地共用一组接地装置，其接地电阻值≤1 欧姆。
3、机房使用低压电力电缆的三根相线及零线在进交流屏之前,应分别就近对地加装避雷器；电力变压器低压侧的每根相线应分别就近对地加装避雷器。
交流屏输入端、自动稳压稳流的控制电路,均应有雷电浪涌过电压防护装置。
4、防雷接地应符合下列安全技术要求：（1）无线通信天线塔上应设避雷针，塔上的天馈线和其他设施都应在其保护范围内。
（2）避雷针的雷电流引下线应专设，引下线应与避雷针及塔基接地网相互焊接连通。
（3）天线塔上的天线支架、框架、航空标志灯架、馈线走线架都应良好接地；天线馈线及塔灯控制线的金属外护层应在塔顶及进机房入口处的外侧就近接地；走线架上塔的天线馈线，应在其转弯上方0.5～1m 范围内作良好接地；在进机房入口处，天线的馈线应对地加装馈线避雷器，塔灯控制线的每根相线均应分别对地加装氧化锌无间隙避雷器，零线直接接地。
（4）天线塔位于机房建筑物旁边时，天线塔的接地网与机房地网之间，至少应有两处(间隔3～5m)相互焊接连通；当天线塔位于机房建筑物屋顶时，金属支承杆和雷电流引下线应至少在两个不同方向与屋顶的避雷带可靠连接。
（5）机房屋顶应设避雷带和避雷网。
避雷网的网格尺寸宜满足要求，并应与避雷带一一焊接连通。
（6）建筑物的雷电流引下线不应少于两根，其间距不应大于18m；该引下线可利用机房四角柱内两根以上主钢筋，上端与避雷带、下端与地网可靠焊接连通。
机房屋顶上的其它金属设施亦应就近与避雷带焊接连通。
（7）避雷网的网格、城区内的基站、控制中心或山顶上的基站、控制中心屋顶装有天线、天线塔、烟囱、风管或其他突出物时，应在其上部安装避雷针或架空防雷线，使屋顶上所有物体都在其保护范围内。
1.1 接地系统
根据计算机系统的要求，除考虑交流工作地、安全保护地及防雷保护地外，还考虑计算机专用直流工作地，且要求其接地电阻R≤1欧姆。
本工程各接地系统按联合接地考虑，直流工作地通过屏蔽电缆由大楼联合接地引入，要求大楼联合接地电阻R≤1欧姆。
屏蔽壳体接地按独立接地考虑。
此外，考虑到机房地抗静电要求，根据机房地设计规范，机房地静电电压应<1KV。
另外，镀锌钢管、金属软管、金属接线盒外壳、金属桥架槽、配电柜（箱）外壳灯正常不带电的金属部分均应进行可靠接地，避免因电源波动较大而干扰设备的正常工作。
机房内部采用30×3铜排沿机房做一圈铜带接地网，在架空地板下形成网状，交点处压接在一起。
用BVR25塑铜线将接地网与配电柜内PE排相连，并且地板支架、机柜外壳等均用BVR6塑铜线与接地网连接。
1.2 接地总要求
机房接地装置的设置应满足人身安全、设备正常运行和设备安全的要求。
机房采用下列四种接地方式：
➢交流工作接地（中性点接地），接地电阻≤1Ω；
➢安全保护接地（非带电金属接地），接地电阻≤1Ω；
➢直流工作接地（直流零、逻辑接地），接地电阻按机房具体要求确定，接地电阻≤1Ω，直流逻辑地极与建筑物接地极的距离应大于20米。
➢防雷保护接地，泄放雷击浪涌电流，按国家标准《建筑防雷施工规范》执行。
1、机房内直流接地网
直流工作地在机房内的布局方式是做信号基准电位网，即接地网。
3×30mm 的铜带在机房活动地板下纵横组成网格。
其交叉点做电气连接。
各设备的直流工作地用纺织铜线以最短的距离与网直接连接（最好是焊接在网上），由于整个机
房地面有一个接地网，网上任何一点都是等效电位基准点，即在机房内地板下形成一个等效电位面。
这种接地的方式能给计算机系统中各种设备提供一个可靠的信号基准电位。
在这个直流地网系统中，从低的50H到高的百兆赫的频率范围，都能给设备直流地提供等一个相同的电位。
这种连接的布局方式造价高、工艺水平要求严、施工不太方便。
但可以提供一个为直流地提供精确的等电位。
2、接地方式
机房内各种接地有多种连接方法：
直流接地、屏蔽地、交流地和防雷地分别接入不同的接地体，接地体之间又相隔一定的距离。
这种方式至少要求工作接地有单独的接地汇接线和接地地网。
目前比较通用的接地方式为“联合接地方式”。
采用“联合接地方式”时，共用一组接地体（地网）。
为提高可靠性，应将保护、工作接地与防雷接地的引入线分开，各自单独接至接地体，避雷器通过防雷接地引入线泄放浪涌电流，设备接另一引入线。
建议机房建设采用联合接地方式，将几种类接地的系统交流工作地、安全保护地、防雷保护地单独构成系统，由各自的多股铜芯接地母线引到机房室外后全部就近接入大楼强电井内的联合接地装置上，接地电阻要求≤1欧姆。
机房内的工作设备、供电设备在正常时不带电的金属部分，均应做保护接地。
此外，机房内的金属套管、走线金属槽、金属接线盒、屏蔽箱等均应接地，与机房金属体构成等电位体，避免干扰。
接地线连接时的要求：
所有接地线与总地线汇流排、分地线汇流排连接时，均要用铜线饵、铜螺栓、铜螺母及弹簧片紧固，铜铆接或焊接。
严禁不通过线饵、螺栓、螺帽及垫片等而直接拧在汇流排上，也禁用易生锈的铁螺栓。
一个螺栓孔和一个螺栓只能连接一根接地线。
3、接地安装要求
机房采用联合接地方式，在配电室设置接地端子箱，将以上种类接地的系统交流工作地、安全保护地、防雷保护地单独构成系统，由各自的多股铜芯接地母线引到机房室外后全部就近接入大楼强电井内的联合接地装置上，接地电阻要求小于1欧姆（大楼接地符合要求）。
该项由大楼接地母线排上引入。
计算机系统直流接地采用独立的接地方式，采用紫铜排在机房地板下单独制作计算机系统接地网，并采用多股铜芯接地母线就近引至大楼直流保护接地装置上，计算机系统直流接地接地电阻要求小于1欧姆，与大楼的综合接地之间要求采用等电位电子开关进行连接。
