美化天线工程设计方案工程名称：基站天线美化方案建设单位：设计单位：设计人员：审核：设计时间：目录1、方案概述 (3)2、设计依据 (3)3、天线安装参数 (3)4、设计方案分析 (4)4.1.设计思路 (4)4.2美化前、后效果图对比 (5)4.3美化天线设备性能指标 (6)4.4、防雷分析 (6)4.5、底座安装施工及防水处理 (6)5．美化天线性能指标分析 (8)5.1风力分析 (8)6、工程说明: (9)7、施工说明 (11)7.1美化天线安装位置平面图 (11)7.2施工组织方案 (12)1、方案概述初二小基站位于郴州市安仁县某居民楼4层顶炮台上，根据现场勘察情况以及移动公司（设计院）对天线安装高度要求，采用水罐型美化天线，这种天线罩在房顶上具有良化的隐蔽效果，在满足天线挂高及覆盖范围要求的基础上也美化了该区视觉环境，同时减少居民对无线电磁环境的抵触。

2、设计依据✧原邮电部颁布的《900MHzTDMA数字公用陆地蜂窝移动通信网技术体制》（TZ019-95）；✧信息产业部颁布的《900M/1800MHz TDMA数字蜂窝移动通信网工程设计规范》（YD 5104-2003）；✧《建筑结构荷载规范》GB 50009—2001✧《混凝土结构设计规范》GB 50010—2002✧《钢结构设计规范》GB 50017—2003✧《高耸结构设计规范》GBJ 135-90✧《移动通信基站防雷与接地设计规范》YD5068-98✧《建筑物防雷设计规范》(GB50057-94)✧与郴州移动公司签订的有关合同；✧移动公司提供的数据以及现场采集数据。

3、天线安装参数3.1、天线安装参数（具体参数按设计院要求）天线编号天线型号尺寸（mm）方位角机械下倾电调下倾备注Cell1Cell2 Cell3美化外罩型号尺寸为：水罐型:Ф1540m m ×5500mm （含底座3000mm ）；3.2、水罐型美化罩天线下倾角设计公式:水罐型美化外罩天线最大机械下倾角计算公式： 公式1: 机械下倾角a=asin{(L1-L5)/L4} 公式2: 机械下倾角a=atan{(L1-L5)/L3} 注：1、L1=22-(L2/2)10)-(D/22、L2：天线宽度。

美化天线大全（1） 1、空调型主体外观尺寸 (mm)：小空调：500x650x250 中空调： 850x875x340大空调：1500x875x550 特大空调： 1750x875x550 （可定制）空调型美化天线描述1）概述：安装于楼体顶台或侧墙的隐蔽美化天线，楼面侧墙安装或者落地安装，颜色图案标准。

2）产品配置：1、同时支持5度机械下倾，配一支天线时机械下倾最大方向40度；2、标准配置含一支抱杆、外罩、锚固用化学螺栓等。

3）优点及特点：1、隐蔽效果非常好，通用性最好，是常见的楼体附属物件；2、外罩背面开维护孔，可方便维护；3、抱杆、钢构部份经热镀锌处理，可有效提高抗腐性能；4、支架采用化学螺栓锚固，可即时安装，抗震动；4）建议安装场所：a．楼顶电梯间或局部高处的顶台（优先安装场所）。

b．楼体外侧墙面。

2、变色龙型主题外观尺寸（mm） 1640x500x480 （可定制）变色龙美化天线描述1）概述：安装与楼体外墙的隐蔽美化天线紧贴外墙安装，颜色外观与楼体一致，为定制图案。

2）产品配置：1、适合1支长1.5米及以下，宽0.27米及以下天线安装；2、500×475mm规格外罩可实现最大5度机械下倾；3、标准配置含抱杆、外罩、锚固用化学螺栓等。

3）优点及特点：1、隐蔽效果很好，不易被察觉；2、美化外罩侧面开有维护口，可方便维护；外罩与支架之间可相对滑动，方便安装和维护；3、抱杆、钢构部份经热镀锌处理，可有效提高抗腐性能；4、颜色外观与楼体一致，为定制图案；5、支架采用化学螺栓锚固，可即时安装，抗震动；4）缺点：安装墙面为楼体外墙面时，安装和维护会稍有不便，需要使用安全吊篮。

5）建议安装场所：a．楼顶电梯间或局部高台外侧墙（优选安装场所）。

b．楼体平整外墙。

烟型3、囪主题外观尺寸（mm）： 2000x φ 600 2000x610x610 （可定制）烟囪型美化天线描述1）概述：安装于楼体顶台的隐蔽美化天线，女儿墙安装或落地安装，颜色外观与楼体一致，多为定制图案。

美化天线产品及案例一、普通基站类1、一体化集束天线(避雷杆型)●一体化集束天线❖说明：●适合于新建站址；●由于只有单层天线外罩，每个扇区不独立封装，三个扇区共用一个天线罩封装；●一体化集约设计，体积较小；重量轻，结构强度高。

●运输、安装过程看不到天线，较为隐蔽，安装方便。

●楼面安装，高度2~12米可选，内置三扇区辐射单元，设有爬梯和维护门，可调节天线下倾角和方位角。

●外形简洁修长，具有较强的隐蔽性。

2、排气管型天线●一体化集束天线❖说明：●单扇区电调天线,方位角下倾角可调。

●直径200mm,高度2500-4000mm.●一体化集约设计，体积较小；重量轻，结构强度高。

●运输、安装过程看不到天线，隐蔽性强，安装方便。

3、集束隐蔽外罩❖说明：●楼面安装，高度2~12米可选，可同时安装1~3副天线，根据不同的杆体高度设有爬梯、维护平台和维护门，可通过维护门对罩子内部的天线进行维护。

●适合于公共场所和居民住宅小区等。

特点：●可同时适用于新建站点和旧站改造；●产品结构可拆分，能够分体打包，运输搬运都较为方便；●可根据具体站点要求灵活选配多种不同参数、尺寸的天线；●由于无需集成天线，外罩的生产较为简单，供货较快。

4、半自动组合型❖说明：●楼面安装，高度2~12米可选，可同时安装1~3副天线，根据不同的杆体高度设有爬梯、维护平台和维护门，可通过维护门对罩子内部的天线进行维护。

●表面标准色：纯白色带条纹；●可内置三扇区天线；●外罩通过机械传动开闭，方便维护；●可直接安装，或选购各种高度的钢杆隐蔽辅材使用。

5、排风管型❖说明：●属于一体化单扇区隐蔽天线产品，一般用于商务区或住宅区楼顶，可以直接安装在楼顶。

●可根据需要挂在建筑物墙面的不同位置，外罩底部设有维护门，可直接调节装置调节天线的方位角和机械下倾角度，安装和后期维护都很方便。

6、烟囱型❖说明：●属于一体化单扇区隐蔽天线产品，一般用于商务区或住宅区楼顶，可以直接安装在楼顶。

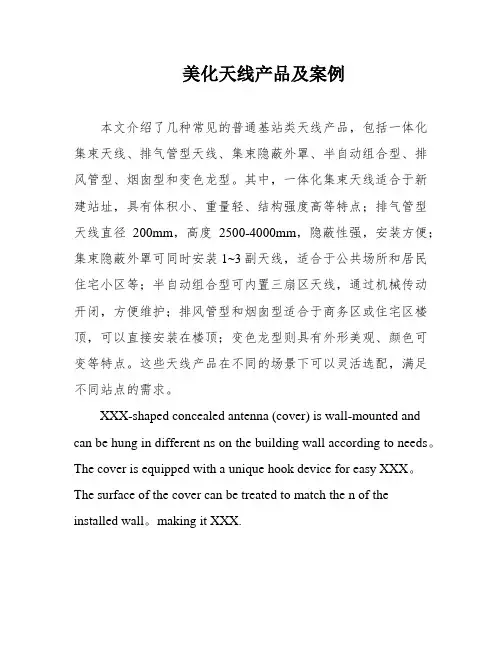

美化天线产品及案例本文介绍了几种常见的普通基站类天线产品，包括一体化集束天线、排气管型天线、集束隐蔽外罩、半自动组合型、排风管型、烟囱型和变色龙型。

其中，一体化集束天线适合于新建站址，具有体积小、重量轻、结构强度高等特点；排气管型天线直径200mm，高度2500-4000mm，隐蔽性强，安装方便；集束隐蔽外罩可同时安装1~3副天线，适合于公共场所和居民住宅小区等；半自动组合型可内置三扇区天线，通过机械传动开闭，方便维护；排风管型和烟囱型适合于商务区或住宅区楼顶，可以直接安装在楼顶；变色龙型则具有外形美观、颜色可变等特点。

这些天线产品在不同的场景下可以灵活选配，满足不同站点的需求。

XXX-shaped concealed antenna (cover) is wall-mounted and can be hung in different ns on the building wall according to needs。

The cover is equipped with a unique hook device for easy XXX。

The surface of the cover can be treated to match the n of the installed wall。

making it XXX.The square column type antenna is hidden inside the square column-shaped concealed cover。

which can be XXX on the building roof according to the overall style of the building。

The cover has a XXX。

The surface texture of the cover can be processed to match the overall n style of the building。

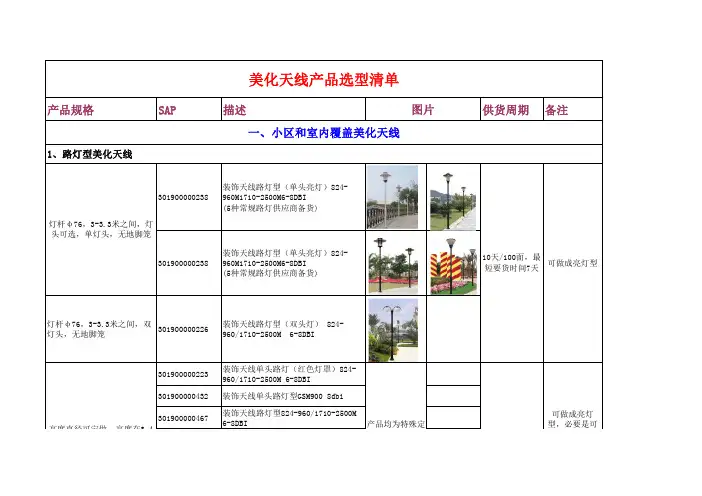

产品规格SAP描述供货周期备注301900000238装饰天线路灯型（单头亮灯）824-960M1710-2500M6-8DBI (5种常规路灯供应商备货)301900000238装饰天线路灯型（单头亮灯）824-960M1710-2500M6-8DBI (5种常规路灯供应商备货)灯杆φ76，3-3.3米之间，双灯头，无地脚笼301900000226装饰天线路灯型（双头灯） 824-960/1710-2500M 6-8DBI301900000223装饰天线单头路灯（红色灯罩）824-960/1710-2500M 6-8DBI 301900000432装饰天线单头路灯型GSM900 8dbi 301900000467装饰天线路灯型824-960/1710-2500M 6-8DBI可做成亮灯型10天/100面，最短要货时间7天可做成亮灯型，必要是可美化天线产品选型清单灯杆φ76，3-3.3米之间，灯头可选，单灯头，无地脚笼高度直径可定做高度在34一、小区和室内覆盖美化天线图片1、路灯型美化天线产品均为特殊定301906000002装饰天线路灯白色顶盖型824-960/1710-2500M 6-8DBI301906000026装饰天线路灯型(宫灯型)824-960M/1710-2500M 6-8DBI 301900000404装饰天线方形灯杆路灯型824-960/1710-2500M 6-8DBI301900000425装饰天线点状单头路灯型824-960/1710-2500M 6-8DBI灯杆φ76，3-3.3米之间，三灯头，无地脚笼301900000221装饰天线三头路灯型　824-960/1710-2500M 6-8dbi10天/100面可做成亮灯型灯杆φ144，1米，无地脚笼，三种主推灯头可选，其它灯头也可选301900000268装饰天线草坪灯型824-960M4.5DB1710-2500M7DBI (3种常规草坪灯，有备货)7天/100面可做成亮灯型灯杆φ144，1米，无地脚笼，三种主推灯头可选，其它灯头也可选301900000268装饰天线草坪灯型824-960M4.5DB1710-2500M7DBI (3种常规草坪灯，有备货，见右边三种)7天/100面可做成亮灯型Φ60mm×240mm（总高0.38米）主推产品301902000004全向蘑菇灯天线 824～960/1710～2500 3dbi7天/100面高度和颜色可按照客户要求10天/100面，最短要货时间10天以配置地脚笼，外观可以定做，多种颜色可选高度直径可定做，高度在3-4米之间，灯头可选，也可根据办事处需求定做尺寸做产品，以办事处要货时外观为准2、草坪灯及其它美化天线Φ60mm×240mm（总高0.38米）301900000272装饰天线小蘑菇形 800-2200 4dB360×340×130301900000264装饰天线射灯型 800-2500M 10dB 7天/300面480×310×55301900000245装饰天线圆形广告牌（1副天线）800-2500M 8DB 120度10天/50面全向，标志牌 Ф500，杆高2.4米301900000230装饰天线标识牌（限速，禁鸣笛）824-960/1710-2500 6-8DBI10天/50面400*250*60，杆高300mm 301900000252装饰天线草坪标识牌宽带型 800-2500M 9dB10天/50面Ф305×110301900000206装饰天线吸顶灯型 806-960/1710-2500M 3DBI10天/50面7天/100面按照客户要求定做322×230×62mm（总高2.5米）301900000407装饰天线全向指示牌型824-2500MHz 4.5/7dBi10天/50面410*290*66301900000192装饰天线壁画型 806-960/1710-2500M 7-8DBI10天/50面灯箱800×650×140；底座高180030190000021910天/50面Ф200×2000301906000010装饰天线水管型(定向) 824-960/1710-2500M 10-14DBI高度2米301906000009装饰天线立柱型 824-960/1710-2500M 6-8DBI10天/50面900×270×70301900000241装饰天线变色龙型 824-960/1710-2500M 9DBIФ76×1800301900000417装饰天线全向竹子型870－960M 7 DBI 12天/50面Ф900×1000301900000413装饰天线仙人球型824-960/1710-25003-4DBI12天/50面0.6米高301900000410装饰天线假石型 824-2500M 定向9dBi H65/80°V65/35°12天/50面内置2付7db平板，可根据需求设定尺寸301906000011装饰天线墙体型(双向平板)800-2500M 7DBIФ200×1500301906000012装饰天线圆形壁挂型824-960/1710-2500 11-14DBiФ114×700100619000537路灯天线底座7天/200面广告牌600*900mm,杆高1.8米301900000446装饰天线全向圆形形灯箱型（带路灯灯杆）10天/50面360×340×130301906000013射灯型美化天线824-960M/1710-2170MHz 8/10dbi14天/50面360×340×130301906000014射灯型美化天线824-960M/1710-2170MHz 10/12dbi14天/50面全向，标志牌 Ф500，杆高2.4米301906000022交通标志型美化天线824-960M/1710-2170M 6-9dBi 单极化14天/50面 Ф76×1800301906000023竹子型美化天线824-960M/1710-2170M 6-9dBi 单极化14天/50面以下产品为国际营销部要货产品，产品特殊，以要货为准高4米301906000024椰子树型美化天线824-960M/1710-2170M 6-9dBi 单极化14天/50面高1米301906000025草坪灯型美化天线824-960M/1710-2170M 6-9dBi 单极化14天/50面烟囱0.6*0.6*2300000000134烟囱型美化天线罩（2.0m）SGR-NCYC （2.0m）14天/50面颜色均可选方柱0.6*0.6*2 单色100619000214方柱形天线外罩（边长0.6米 高2.0米）14天/50面方柱0.6*0.6*2 单色100619000337美化外罩0.6*0.6M 高2米单色14天/50面壁挂方柱0.6*0.75*2 单色100619010006天线美化外罩壁挂型0.75*0.6*1.8M 单色10天/30面壁挂方柱0.6*0.6*2 单色100619010007美化外罩壁挂型0.6*0.6*2M 单色10天/30面方柱0.6*0.6*2 单色 不推荐使用100619010008美化外罩方柱型0.6*0.6*2M 单色10天/30面方柱0.6*0.6*2 单色 0.5米增高架100619010009美化外罩方柱型0.6*0.6*2M 单色(含0.5M增高架)10天/30面方柱0.6*0.6*2 三色100619010010美化外罩方柱型0.6*0.6*2M 三色10天/30面变色龙0.6*0.6*2100619010011美化外罩变色龙型0.6*0.6*2M(含支撑架)10天/30面0.6*0.6，0.7*0.7100619000476美化外罩增高架/2米10天/30面0.6*0.6，0.7*0.7100619000477美化外罩增高架/3米10天/30面0.6*0.6有玻璃钢外罩100619000442增高架 0.6M*0.6M 高1M(带外罩)10天/30面壁挂0.5*0.5*2双色100619010017天线美化外罩壁挂型0.5*0.5*2M 双色10天/30面壁挂0.5*0.5*2双色100619010028天线美化外罩壁挂型0.6*0.6*1.5m10天/30面二、基站美化天线外罩1、方柱型美化外罩广东联通需求，此报价已含施工费，不推荐使用4种顶部结构可选方柱0.45*0.45*3m 单色100619010027天线美化外罩方柱型0.45*0.45*3m10天/30面方柱0.8*0.8*2.2m 双色100619010033美化外罩方柱型0.8*0.8*2.2M双色10天/30面方柱0.6*0.6*3m 单色100619000305天线美化外罩外墙砖型 0.6*0.6 高3M SGR-N-T-Z-03 单色10天/30面方柱0.6*0.6*2.8m 单色100619000402美化外罩方柱型0.6M*0.6M 高2.8M10天/30面方柱0.6*0.6*0.65m 单色100619000374天线美化外罩方柱型（柱身600*600*650 柱顶盖子700*700*60）10天/30面放一面天线美化外罩空调型0.5*0.3*1.310天/30面放一面天线美化外罩空调型0.8*0.4*0.910天/30面可放二面天线美化外罩空调型0.9*0.6*1.810天/30面可放二面天线或TD RRU美化外罩空调型1.3*0.6*1.710天/30面可放二面天线或TD RRU美化外罩大型广告牌型0.95*0.65*210天/30面可放二面天线或TD RRU美化外罩空调或大型广告牌型0.8*0.6*2.510天/30面3、圆柱、水塔型美化外罩圆柱Ф0.6*3m 单色100619000211圆柱形天线外罩（直径0.6米 高3.0米）10天/30面圆柱Ф0.7*2m 单色100619000392美化外罩圆柱型Ф0.7m 高2M10天/30面圆柱Ф0.5*1.6m 单色100619000465天线美化外罩圆柱型 0.5*1.6M10天/30面圆柱Ф0.5*2m 单色 配力柱100619010022天线美化外罩圆柱型Ф1.05*2M 力柱2M10天/30面2、空调、广告牌型美化外罩需要申请SAP2种圆柱顶部结构可选圆柱Ф0.8*3m 单色100619010032美化外罩圆柱型Ф0.8m 高3M10天/30面圆柱Ф0.9*4m 单色100619010031美化外罩圆柱型Ф0.9m 高4M10天/30面圆柱Ф0.7*2.2m 单色 增高架0.8米100619000494天线美化外罩圆柱型Ф0.7*2.2M 支架高0.8M10天/30面圆柱Ф0.7*2.2m 单色 增高架4米100619000495天线美化外罩圆柱型Ф0.7*2.2M 支架高4M10天/30面水塔Ф1.2*2m 单色 增高架3米100619000458天线美化外罩水塔型 1.2*2.0M 支架高3米10天/30面水塔Ф0.8*2m 单色 增高架4米100619000459美化外罩水塔型2*∮0.8 (含4米增高架)10天/30面水塔Ф0.8*2m 单色 增高架6米100619000460美化外罩水塔型2*∮0.8 (含6米增高架)10天/30面水塔Ф0.8*2m 单色 增高架1米100619000462天线美化外罩水塔型 0.8*2.0M 支架高1米10天/30面水塔Ф0.8*2m 单色 增高架2米100619000439美化外罩水塔型2*∮0.8 (含2米增高架)10天/30面水塔Ф1.05*2m 单色 增高架3米100619000463天线美化外罩水塔型 1.05*2.0M 支架高3米10天/30面水塔Ф1.2*2m 单色 增高架2米100619010004天线美化外罩水塔型1.2*2.0m 支架高2米10天/30面水塔Ф1.05*2m 单色100619010016天线美化外罩水塔型1.05*2.0M(不含支架)10天/30面水塔Ф1.3*2.5m 单色 增高架1.5米100619010020天线美化外罩水塔型1.3*2.5M 支架高1.5米10天/30面水塔Ф1.3*2.5m 单色 增高架3.5米100619010021天线美化外罩水塔型1.3*2.5M 支架高3.5米10天/30面水塔Ф1.2*2m 单色 增高架6米100619010024天线美化外罩水塔型1.2*2.0M 支架高6米10天/30面水塔Ф1.2*2m 单色 增高架4米100619010025天线美化外罩水塔型1.2*2.0M 支架高4米10天/30面方柱型外罩0.85*0.6*2m 带1.5米增高架 单色100619010002美化外罩方柱型0.85m*0.6m 高2m(含1.5米增高架)10天/30面3、适用于TD-SCDMA天线的外罩方柱型外罩0.75*0.6*2m 带1米增高架 单色100619010003美化外罩方柱型0.75m*0.6m 高2m(含1.0米增高架)10天/30面方柱型外罩0.85*0.6*2m 带1米增高架 单色100619010015天线美化外罩方柱型0.85*0.6*2M(带1M增高架)10天/30面壁挂型0.75*0.6*2m带3米增高架 双色100619010013天线美化外罩壁挂型0.75*0.6*2M 双色(带3M增高架)10天/30面壁挂型0.75*0.6*2m带3米增高架 单色100619010014天线美化外罩壁挂型0.75*0.6*1M 单色10天/30面方柱型外罩0.85*0.6*2m 带2米增高架 单色100619010023天线美化外罩方柱型0.85*0.6*2M(带2M增高架)10天/30面方柱型外罩0.85*0.6*2m 单色100619010018天线美化外罩方柱型0.85*0.6*2M 10天/30面方柱型外罩0.85*0.6*2m 单色100619010019天线美化外罩方柱型0.85*0.6*3M 10天/30面方柱型外罩0.85*0.6*2m 带1米力柱 单色100619000497天线外罩TD美化方柱型(0.6*0.75*2方柱下方配力柱 单色)10天/30面方柱型外罩0.75*0.6*2m 带1.5米增高架 单色100619010026天线美化外罩方柱型0.6*0.75*3.5m(上2M 下1.5M)10天/30面方柱型外罩0.75*0.6*2m 带3米增高架 单色100619010029天线美化外罩方柱型0.6*0.75*5m(上2M 下3M）10天/30面方柱型外罩0.6*0.6*1m 带3米增高架 单色100619010030天线美化外罩方柱型0.6*0.6*4M(上1M 下3M)10天/30面美化天线一体化方柱型0.4*0.4*1.9m，GSM/CDMA/DCS/WCDMA/TD(A+B)频段可选或多频段组合，双极化，增益14-18dBi15天/30面三、基站一体化天线TD组合使用，1个放天线，1个放RRU美化天线一体化圆柱型Ф0.4*1.9m，GSM/CDMA/DCS/WCDMA/TD(A+B)频段可选或多频段组合，双极化，增益14-18dBi15天/30面美化天线一体化空调型950*400*2000，GSM/CDMA/DCS/WCDMA/TD(A+B)频段可选或多频段组合，双极化，增益14-18dBi15天/30面由方柱、圆柱、空调衍生的其他外观品种15天/30面美化天线一体化排气管型φ200*2500mm/824-960MHz/65/15/电调20天/30面美化天线一体化排气管型φ200*2250mm/1710-2170MHz/65/17/电调20天/30面美化天线一体化排气管型φ200*2500mm/824-960/1710-2170MHz/65/15/电调20天/30面30190600002710米集束美化天线(含三面双极化电调天线)20-30天/5根10061900054312米高杆集束美化塔(含底座)20-30天/5根100619010034美化外罩集束型Ф0.7*2.25M(杆高3.5M)15-20天/5根10061900053825米高杆灯通信塔(含平台/地脚)20-30天/5根根据具体要求，需要申请SAP 分清频段、增益、波瓣、下倾、极化、大小、外观等要求，重点推广项目四、其它美化天线10061900053915米高杆灯通信塔(含平台/地脚)20-30天/5根301900000477装饰天线花盆型(内含两付天线)824-960M 10dBi 10-15天/5根集束尺寸 ￠650*（2000，2500）支撑杆尺寸：2-12m15-20天/5根集束尺寸 ￠1100*2000，2500）支撑杆尺寸：2-12m 15-20天/5根集束尺寸 ￠460*（1800，2500）支撑杆尺寸：2-8m 15-20天/5根仿生树（25根树枝，10-15米）30-40天/5根仿生树（45根树枝，20-35米）30-40天/5根备注：供货周期是指总部收到要货需求采购单到从深圳总仓的发货时间，还需要根据供应链具体情况而定。

1.技术特点1. 一体化设计，技术指标优越；2. 仿民用排气管设计，隐蔽效果强；3. 天线罩选择PVC 材质，电气辐射性能与常规板状天线相当。

4. 需配合增高架使用；5. 室外楼顶安装；6.适用于住宅楼、酒店，学校等居民区；7. 技术参数频段（MHz ） 水平面波束宽度（°）增益 （dBi ） 下倾角 （°） 尺寸 (mm) 重量 (Kg) 820-960 65 15 0-14 Φ200×1600 15 1710-2170 65 18 0-8或2-10 Φ200×1600 18 1710-2690 65 18 0-8或2-10 Φ200×160018 820-960/1710-2170 65&65 15/18 0-14/0-8 Φ200×3000或Φ280×2400 45 820-960/1710-2690 65&65 15/18 0-14/0-8 Φ200×3000或Φ280×2400 45 1710-2170/1710-2170 65&65 18/18 0-8/0-8或2-10/2-10 Φ200×3000或Φ280×2400 42 1710-2170/2500-2690 65&65 18/18 0-8/0-8或2-10/2-10Φ200×3000或Φ280×240042 1880-1920/2010-202590（单元波束） 15 2-12 Φ315×1818mm 35 2500-269090（单元波束） 15 2-12 Φ315×1818mm 32 1880-1920/2010-2025/2500-269090（单元波束）152-12Φ315×1915mm401方柱美化外罩排气管天线8.应用图片9.技术特点1. 一体化设计，技术指标优越；2. 防建筑墙体及民用建筑体设计，隐蔽效果强；3. 底部设置维护门，便于安装及维护。

烟囱型美化天线设计(和朝商务楼作者:超级管理员来自:本网点击数:85 发布日期:2009-03-02工程名称:成都市和朝商务楼基站天线美化工程建设单位:四川移动分公司设计单位:四川汇源吉迅数码科技有限公司施工单位:四川汇源吉迅数码科技有限公司设计时间:2007年6月站点周边90度站点周边180度站点周边270度站点周边360度前言随着移动通信网络的迅速发展,移动通信基站天线作为无线信号的主要辐射装置,越来越多地广泛进入人们的视野。

特别是在人口密集的城区,由于大话务量的需求,使得各大移动通信运营商基站网络越来越为密集。

人们站在自家阳台、街区、花园等户外场所,抬头总是能看见基站天线。

传统基站天线因其独特外形和安装方式,总是很难与周边环境很好地融合在一起,而因此直接影响到城市的美好环境。

另外,随着人们环保意识的提高,大多数市民因为对移动通信基站的不了解而对基站进入其周边大楼具有一种盲目的排斥心理。

这些都加大了移动通信运营商基站物业协调、工程实施和基站维护等工作的难度。

天线隐形工程作为一种手段,满足了人们对城市环境要求越来越高的需求,受到有关各方的广泛关注。

秉承环保,人性化关怀的产品理念,我公司2002年就开始隐形、环保天线的研发,采取人性化的设计思路,力求天线安装后与周围环境和谐融洽,降低运营商工程等方面的难度,满足了人们对美好环保环境的需求。

1、项目概况和朝商务楼位于成都市白马寺街16号,紧靠一环路内侧,为成都市区一普通商务楼盘。

大楼共8层高约24米,外墙面采用浅青灰色外墙装饰,周围为居民楼及商业区。

四川移动分公司拟在该楼楼顶安装有基站天线共3副,采用单抱杆安装方式,天线安装抱杆高3米,天线增益为15dB;天线安装于8层楼顶,天线相对悬挂高度约为28米。

(悬挂方式见附图1应四川移动分公司的要求,现拟对上述3副基站扇区板状天线在满足原覆盖指标的前提下进行外观改造,使其与整个大楼格调保持一致,消除其对周边环境视觉上的负面影响(具体见美化效果图。

1、名称：方柱型美化天线类别：基站型规格：600×600×2000/3000/4000/6000(mm)重量：40k g～120kg颜色：普通色为白色、灰色。

可以根据用户要求定制颜色安装方式：落地式安装基础：1000×1000×15（mm）◆美化天线图片：2、名称：烟囱型美化天线类别：基站型规格：600×600×2000/3000/4000/6000(mm)重量：40kg～120kg颜色：普通色为白色、灰色。

可以根据用户要求定制颜色。

安装方式：落地式安装基础：1000×1000×15（mm）◆美化天线图片：3、名称：园柱型美化天线类别：基站型规格：Φ700×2000/3000/4000/6000(mm)重量：40k g～120kg颜色：普通色为白色、灰色。

可以根据用户要求定制颜色。

安装方式：落地式安装基础：1000×1000×15（mm）◆美化天线图片：4、名称：水塔型美化天线类别：基站型规格：塔体Φ1200×2000mm、总高3m（支架1m）、总高4m（支架2m）、总高6m 支架（4m）重量：70k g～130kg颜色：普通色为白色、灰色。

可以根据用户要求定制颜色。

安装方式：落地式安装基础：3米和4米用1400×1400×15（mm）6米用1800×1800×15（mm）◆美化天线图片：5、名称：集束型美化天线类别：基站型规格：Φ800×2000mm总高3m支架（1m）、总高4m支架（2m）、总高6m支架（4m）、总高9m支架（7m）重量：80k g～200kg颜色：普通色为白色、灰色。

可以根据用户要求定制颜色。

安装方式：落地式安装基础：3米用1400×1400×15（mm）3米以上用1800×1800×15（mm）◆美化天线图片：6、名称：空调型美化天线类别：基站型规格：950×650×1600mm重量：80kg颜色：普通色为白色。

各种美化外罩类型介绍一、方柱型
