射灯美化天线
型号：DGKC-SD-0005
2.尺寸规格和配置
外罩材料铝合金加PC板
标准色黑色
是否亮灯不亮灯
产品配置射灯及M10爆炸螺丝。
机械调角±45°
接口形式出电缆
产品尺寸358×336×125 mm
3.相关电气参数
双宽频射灯美化天线
电气性能Electrical Specifications
频率范围(MHz) Frequency Range 824~960 1710~2500 增益(dBi) Gain 6-8
驻波比VSWR ＜1.5
极化形式Polarization Vertical
水平波瓣宽度(°) Horizontal beamwidth 35~45 35~45 垂直波瓣宽度(°) Vertical beamwidth 45~65 30~55 前后比(dB) Front to back ratio ≥15
输入阻抗Input Impedance 50Ω`
功率容量Max Input Power 50W
接口形式Connector N Female ,Cable SFF-50-3-1
雷电保护Lighting Protection Direct ground
机械性能Mechanical Specification s
外型尺寸Dimensions 336×358×125mm
重量Weight 3Kg
辐射体材料Radiator Material Brass
天线罩材料Radome Material ZL101
天线罩颜色Radome Color Black
安装方式：爆炸螺丝地面安装
4.产品尺寸示意图：
5.安装说明
的爆炸螺丝固定位置
旋转臂
安装方式:
1.按旋转臂上的孔位尺寸在固定天线的位置上打孔；
2.通过爆炸螺丝把射灯固定在安装位置上即可.
主体外观尺寸 (mm): 小空调： 500x650x250 中空调： 850x875x340 大空调： 1500x875x550 特大空调： 1750x875x550 （可定制） 空调型美化天线描述 1）概述：安装于楼体顶台或侧墙的隐蔽美化天线，楼面侧墙安装或者落地安装，颜色图案标准。 2 ）产品配置： 1 、同时支持5度机械下倾，配一支天线时机械下倾最大方向40度； 2 、标准配置含一支抱杆、外罩、锚固用化学螺栓等。 3 ）优点及特点： 1 、隐蔽效果非常好，通用性最好，是常见的楼体附属物件； 2 、外罩背面开维护孔，可方便维护； 3 、抱杆、钢构部份经热镀锌处理，可有效提高抗腐性能； 4 、支架采用化学螺栓锚固，可即时安装，抗震动； 4 ）建议安装场所： a ．楼顶电梯间或局部高处的顶台（优先安装场所）。 b ．楼体外侧墙面。
变色龙型 主题外观尺寸（ mm ） 1640x500x480 （可定制）
变色龙美化天线描述 1）概述：安装与楼体外墙的隐蔽美化天线紧贴外墙安装，颜色外观与楼体一致，为定制图案。 2 ）产品配置： 1 、适合1支长米及以下，宽米及以下天线安装； 2 、500×475mm规格外罩可实现最大5度机械下倾； 3 、标准配置含抱杆、外罩、锚固用化学螺栓等。 3 ）优点及特点： 1 、隐蔽效果很好，不易被察觉； 2 、美化外罩侧面开有维护口，可方便维护；外罩与支架之间可相对滑动，方便安装和维护； 3 、抱杆、钢构部份经热镀锌处理，可有效提高抗腐性能； 4 、颜色外观与楼体一致，为定制图案； 5 、支架采用化学螺栓锚固，可即时安装，抗震动； 4）缺点：安装墙面为楼体外墙面时，安装和维护会稍有不便，需要使用安全吊篮。 5）建议安装场所： a. 楼顶电梯间或局部高台外侧墙（优选安装场所）。 b. 楼体平整外墙。 烟囪型 主题外观尺寸（ mm ）： 2000x φ 600 2000x610x610 （可定制） 烟囪型美化天线描述 1）概述：安装于楼体顶台的隐蔽美化天线，女儿墙安装或落地安装，颜色外观与楼体一致，多为定制图案。 2）产品配置： 1 、美化罩须适合米及以下天线安装，可实现5度机械下倾； 2 、 3米、4米产品由两节构成； 3 、标准配置含杆体、外罩、锚固用化学螺栓、接地扁钢等。 3 ）优点及特点： 1 、隐蔽效果可做成与楼体建筑风格一致的楼体附属结构，外观不易察觉。 2 、支持5度机械下倾，水平±30度可调； 3 、支持米以下天线5度机械下倾；水平±30度可调；
天线介绍
版本历史 版本/状态责任人发布日期备注V1.0 张鑫2010年7月天线简介第一版
目录 一、基础知识 (4) 1.1天线的定义 (4) 1.2天线的原理 (4) 1.3天线的基本参数 (5) 1.3.1 谐振频率 (5) 1.3.2 增益 (5) 1.3.3 驻波比 (6) 1.3.4 极化 (7) 1.3.5 辐射方向图 (8) 1.3.6 波瓣宽度 (9) 1.3.7 天线类型 (9) 二、天线的类型与选购 (11) 2.1 全向天线 (11) 2.1.1 普通全向天线 (11) 2.1.2 室内吸顶天线 (11) 2.2 定向天线 (12) 2.2.1 平板定向天线（Patch Antenna） (12) 2.2.2 八木天线（Yagi Antenna） (14) 2.2.3 抛物面栅状天线（Grid Antenna） (15) 2.3 天线配件 (15) 2.3.1 接头 (16) 注解：如何辨别天线接头的公母类型 (19) 2.3.2 射频电缆 (20) 2.3.3 其他配件 (21) 2.4 法律法规 (22) 三、无线传输 (23) 3.1影响室内无线传输的因素 (23) 3.2 室外传输和增益选择 (24) 3.2.1 视距传输（Line of Sight Propagation） (24) 3.2.2 自由空间路径损耗与传输距离 (25) 3.2.3 衰落余量和距离计算 (25) 3.2.4 Fresnel Zone (26) 3.2.5 计算举例 (26)
一、基础知识 1.1天线的定义 天线（Antenna)是一种变换器，它把传输线上传播的导行波，变换成在无界媒介（通常是自由空间）中传播的电磁波，或者进行相反的变换。 天线是在无线电设备中用来发射或接收电磁波的部件。无线电通信、广播、电视、雷达、导航、电子对抗、遥感、射电天文等工程系统，凡是利用电磁波来传递信息的，都依靠天线来进行工作。此外，在用电磁波传送能量方面，非信号的能量辐射也需要天线。一般天线都具有可逆性，即同一副天线既可用作发射天线，也可用作接收天线。同一天线作为发射或接收的基本特性参数是相同的。这就是天线的互易定理。 1.2天线的原理 当导线上有交变电流流动时，就可以发生电磁波的辐射，辐射的能力与导线的长度和形状有关。如图a所示，若两导线的距离很近，电场被束缚在两导线之间，因而辐射很微弱；将两导线张开，如图b、c所示，电场就散播在周围空间，因而辐射增强。必须指出，当导线的长度L远小于波长λ时，辐射很微弱；导线的长度L增大到可与波长相比拟时，导线上的电流将大大增加，因而就能形成较强的辐射。
美 化 天 线 制 作 与 安 装 规 范 深圳国人通信有限公司二零零九年一月
美化外罩制作与安装规范
美化天线最重要的是勘测阶段，要根据设计院选定天线架设位置、天线性能指标，选择大小、高度合适的装饰体，如果是柱体或空调、水塔等要考虑是否需要安装增高架、是否需要浇注混凝土地基、楼板厚度、如何走线（采用走线架还是采用水管或其它方式），避雷。勘测一定要详细，要采用pantong色卡比对建筑物外观颜色，现场采样。设计方案时还需要进行受力分析。选址要确保天线地基安置在楼顶的承重梁、柱或者靠近梁、柱的地方。天线的安装位置四周排水要顺畅，不可处于低洼处，如有积水迹象要求填平后再施工。 施工阶段，一定要安排工程经验丰富的施工人员进行施工，必须具备登高证，不能在能见度差、强风、雨天进行施工，施工时要注意屋面的防漏处理，楼板施工要将安装位置的楼板打毛、钻孔、清扫干净，安装化学锚栓，砼基施工要将地脚地笼放置在安装位置，放置好挡板，倒入混凝土，待其凝固。 一．材料选取 1.考虑耐候性能及抗风强度，在楼顶一般采用玻璃钢外罩，厚度不宜小于 5mm。其支架一般采用Q235钢。 2.较高处，如楼梯墙面，采用玻璃钢或者抗紫外线PC。 3.在地面，一般采用高强度玻璃钢，如蘑菇，草坪灯等。有效防止认为破 坏，支架一般采用不锈钢或者Q235、Q345钢。 4.天线桅杆采用热浸锌钢管。 5.玻璃钢外罩一般的尺寸为600mm*600mm，具体依现场安装环境而定， 但必须满足天线最大16度的俯仰角调试空间。 二．防水防潮
1.玻璃钢外罩必须采用密封胶密封，防水防潮。 2.天线外罩底部加有排水孔，即使有雨水进入，也能及时排出。 三．避雷 1.避雷针接地应单独走线，不能与设备接地线公用。 2.避雷针接地体的接地阻值小于10Ω。 3.地线采用镀锌扁钢或者圆钢，镀锌扁钢采用三面焊，焊接长度大于宽边 的2倍。圆钢采用双面焊，焊接长度大于直径的10倍。焊接表面平滑，美观，不能出现点焊，气泡等现象。焊接完毕，要涂刷银粉漆，做好防 锈工作。 四．施工安装 1.按照施工图纸要求高度和类型安装美化外罩，如有变更需同运营商网优 部门联系，协调解决。 2.外罩安装稳固，接缝处需要用螺栓固定，避免摇晃。 3.天线可以自由改变位置，为日后调整天线方向和角度预留位置。 4.美化外罩门采用不绣钢合页安装方式，门的长度不小于1000mm，宽度 不小于300mm。方便天线挂放和调节。 5.地板或墙体固定采用化学螺栓固定，钻孔深度以楼板厚度及材质而定， 避免打穿楼板，造成漏水现象。
射灯美化天线 型号：DGKC-SD-0005 2.尺寸规格和配置 外罩材料铝合金加PC板 标准色黑色 是否亮灯不亮灯 产品配置射灯及M10爆炸螺丝。 机械调角±45° 接口形式出电缆 产品尺寸358×336×125 mm 3.相关电气参数
双宽频射灯美化天线 电气性能Electrical Specifications 频率范围(MHz) Frequency Range 824~960 1710~2500 增益(dBi) Gain 6-8 驻波比VSWR ＜1.5 极化形式Polarization Vertical 水平波瓣宽度(°) Horizontal beamwidth 35~45 35~45 垂直波瓣宽度(°) Vertical beamwidth 45~65 30~55 前后比(dB) Front to back ratio ≥15 输入阻抗Input Impedance 50Ω` 功率容量Max Input Power 50W 接口形式Connector N Female ,Cable SFF-50-3-1 雷电保护Lighting Protection Direct ground 机械性能Mechanical Specification s 外型尺寸Dimensions 336×358×125mm 重量Weight 3Kg 辐射体材料Radiator Material Brass 天线罩材料Radome Material ZL101 天线罩颜色Radome Color Black 安装方式：爆炸螺丝地面安装
4.产品尺寸示意图： 5.安装说明 的爆炸螺丝固定位置 旋转臂 安装方式: 1.按旋转臂上的孔位尺寸在固定天线的位置上打孔； 2.通过爆炸螺丝把射灯固定在安装位置上即可.
JZ-仿排气管型美化天线 型号：YBD-JZPQ-09** 概述： 排气管型美化天线，大部分应用于楼房楼顶之上，外观颜色以白色为主，结构和尺寸与真实的排气管一致，按比例缩放，原材料为玻璃钢和PVC管，外观实际，隐蔽性强，可以大大减少人们对天线的注意，起到环境美化的效果。 结构特点： 玻璃钢材料(不饱和聚酯树脂或环氧树脂+无碱玻纤布)；强度高；耐老化；透波性好,透波损耗小，隐蔽天线罩对信号的影响不超过1dB，不对天线方向图产生影响。 安装方式为法兰接地，易于安装、维护；体积小运输方便。 规格： 尺寸mm Ф160×2500，Ф200×2500，Ф320×3000 材料厚度mm ≈5 颜色白色，可按用户要求订制 使用范围： 造型美观，美化效果好、不易被察觉，内置天线型号可根据客户需求添加，天线水平方位角整体任意可调，机械下倾角天线集中，数目少，外观不易觉察，天线设置固定电下倾角0～10°，架设高度选择性大，能满足不同要求。 安装场所：各类建筑物的屋顶。
双频双极化排气管型一体化美化天线 产品尺寸：外罩φ200*2500mm 频率范围：824~960MHz 1710~2170MHz 增益:824~960MHz ≥14. 1710~2170MHz ≥16.5dBi 驻波比: ≤1.5 前后比: ≥25dB 输入阻抗: 50Ω 前后比: ≥25dB 水平面波瓣宽度: 65°±5° 垂直面波瓣宽度: 15° 7° 主瓣下倾: 0°~14° 0°~8° 功率容量: 200W 尺寸(净天线):Φ200mm,长度:2000-4000mm 重量(净天线):≥38Kg 颜色：颜色可根据现场环境定制 水平调角：±45°旋钮调节或遥控调节 倾角调节方式：旋钮手动调节或遥控调节 安装方式：楼面基础、挂墙、锚固安装 维护方式：底侧维护门
美化天线外罩技术规范书 （仅供参考） 一、技术条款 2.1 规范性引用文件 1.YD/T1059-2004-I 移动通信系统基站天线技术条件 2.GB 9410-88 移动通信天线通用技术规范 3.GB 2423.1 电工电子产品基本环境试验规程试验A：低温试验方法 4.GB 2423.2 电工电子产品基本环境试验规程试验Bc高温试验方法 5.GB 2423.3 电工电子产品基本环境试验规程试验Ca：恒定湿热试验 6.GB/T 3873 通信设备产品包装通用技术条件 7.GB l91 包装储运图示标志 8.CECS 148:2003 户外广告设施钢结构技术规程 *2.2总体要求 1、美化天线产品的外貌和形状，必须做到外型逼真并与周围环境协调统一，实现强隐蔽性。 2、天线美化后不得影响原天线产品的正常使用和维护。 3、美化天线各项性能须通过相关检测机构的检测。 三、天线美化产品的示意说明 1.变色龙型 2. 方柱型、圆柱型、烟囱型
3. 水箱型、水塔型 4. 空调室外机型
以上图片均为参考效果图。 应答： 四天线美化产品主要性能指标及要求 4.1．天线美化产品的射频性能 *4.1.1天线外罩厚度在5～7mm之间，所采用的材料透波性强，传输损耗小，在880～960MHz、1710～1880MHz、1900～2170MHz频段在不同方向角和下倾角情况下对信号的衰减均不超过1dB。 应答： *4.1.2半功率波束宽度的影响在8%以下。 应答： *4.1.3 如天线美化产品表面有涂覆材料，不得含有金属成份，要求其与美化材料的综合衰减不大于1dB。 应答： *4.1.4对前后比的影响在5dB以内，电压驻波比变化量在0.2以内（或加装美化外罩后驻波比不超过1.5）。 应答： 4.2．天线美化产品的结构性能 4.2.1 天线美化产品的结构应设计合理,适应各类恶劣环境条件下的使用。 应答： *4.2.2对于灯塔型、孤立大型仿生树型和安装于建筑物上并高于周围建筑物的美化产品，应具备避雷针等完善的防雷设施，保证天馈系统的安全。 应答： 4.2.3产品结构既要确保安装牢固、又要考虑维护方便性，便于维护和角度调节等施工操作，产品必须设置维护门/孔。方柱型、圆柱型、烟囱型、排风管和水箱型、水塔型美化隐蔽体，须保证维护人员不借助任何攀爬工具即可到达维护和调节位置。
美化天线施工安装规范 1目的 通过对公司美化天线施工安装规范进行规定，规范美化天线施工安装，提高美化天线的施工安装质量。 2适用范围 本规范适用于公司或外协生产加工的美化天线施工安装。 3相关标准 本规范与要求依据以下相关条文： （1）《移动通信基站防雷与接地设计规范》YD5068-98通信行业标准。 （2）《移动局（站）雷电过电保护工程设计规范》YD/T5098-2001通信行业标准。 （3）《计算机信息系统防雷保安器》GA173-1998社会公共安全行业标准。 （4）中华人民共和国信息产业部发布的关于中华人民共和国通信行业标准YD/T1059-2000《移动通信系统基站天线技术条件》。 （5）《移动通信系统基站技术条件》YD/T1059-2000通信行业标准。 （6）《无线通信用50Ω泡沫聚乙烯绝缘螺纹射频通信电缆》YD/T1092-2000通信行业标准。 （7）《无线通信用50Ω泡沫聚乙烯绝缘超柔螺纹射频通信电缆》YD/T1119-2001通信行业标准。 4美化天线施工 4.1 施工计划 制定完善的施工计划保证美化天线在施工安装过程中有条不紊的进行。 4.2 施工培训 施工前先对工人进行安装前培训。 包括安全培训及安装培训,安全培训包括安全纪律学习及安全知识学习,安装培训包括安装规范培训及安装要点培训。 4.3 现场督导 4.3.1 施工现场将安排现场督导对现场材料和施工进行督导，对现场进行突发事件及时的处理和汇报。
4.3.2 其次安排经验丰富的工程师对工地进行检查，确保整个工程有序，准确，高效的实施。 4.3.3 另安排相关项目负责人对工地及时抽查同时向移动公司汇报工程中的进度和变化，确保施工安全有序高效地完成。 4.4 业主沟通 施工前办理好各项手续，并详细向业主介绍有关施工的各个环节，避免施工过程中出现不必要的麻烦，强化管理，保证将施工对业主单位的影响降低到最小。 4.5 施工安排 由于在楼顶施工受自然环境、业主和楼顶环境影响，为保证施工安全，避免在雨天和强风天气等恶劣气候条件下施工。 4.6 突发事件 对突发事件我公司将在第一时间赶到现场并及时向招标方汇报，综合招标方和业主的意见进行处理。 5美化天线安装 5.1 基础安装 5.1.1 施工位置应与设计相符。 5.1.2 基础施工安装必须依据设计图纸进行。 5.2 抱杆安装 5.2.1 根据美化天线产品的安装使用说明书的要求进行安装。 5.2.2 安装必须垂直。（允许误差±0.5°） 5.2.3 应保证施工人员安装天线时的安全和方便。 5.3 天线安装 5.3.1 根据美化天线产品的安装使用说明书的要求进行安装。 5.3.2 天线安装完成后，必须保证天线在主瓣辐射面方向上，前方范围10M距离内无 任何金属障碍物。 5.3.3 天线安装时，天支顶端应高出天线上安装支架顶部20cm。天支底端应比天线长 出20cm,以保证天线的牢固。 5.3.4 微波天线与GSM天线安装于同一平台上时，微波天线朝向应处于GSM同一小区 两天线之间。
空调型 主体外观尺寸 (mm): 小空调： 500x650x250 中空调： 850x875x340 大空调： 1500x875x550 特大空调： 1750x875x550 （可定制）
空调型美化天线描述 1）概述：安装于楼体顶台或侧墙的隐蔽美化天线，楼面侧墙安装或者落地安装，颜色图案标准。 2 ）产品配置： 1 、同时支持5度机械下倾，配一支天线时机械下倾最大方向40度； 2 、标准配置含一支抱杆、外罩、锚固用化学螺栓等。 3 ）优点及特点： 1 、隐蔽效果非常好，通用性最好，是常见的楼体附属物件； 2 、外罩背面开维护孔，可方便维护； 3 、抱杆、钢构部份经热镀锌处理，可有效提高抗腐性能； 4 、支架采用化学螺栓锚固，可即时安装，抗震动； 4 ）建议安装场所： a ．楼顶电梯间或局部高处的顶台（优先安装场所）。 b ．楼体外侧墙面。
变色龙型 主题外观尺寸（ mm ） 1640x500x480 （可定制）
变色龙美化天线描述 1）概述：安装与楼体外墙的隐蔽美化天线紧贴外墙安装，颜色外观与楼体一致，为定制图案。 2 ）产品配置： 1 、适合1支长1.5米及以下，宽0.27米及以下天线安装； 2 、500×475mm规格外罩可实现最大5度机械下倾； 3 、标准配置含抱杆、外罩、锚固用化学螺栓等。 3 ）优点及特点： 1 、隐蔽效果很好，不易被察觉； 2 、美化外罩侧面开有维护口，可方便维护；外罩与支架之间可相对滑动，方便安装和维护； 3 、抱杆、钢构部份经热镀锌处理，可有效提高抗腐性能； 4 、颜色外观与楼体一致，为定制图案； 5 、支架采用化学螺栓锚固，可即时安装，抗震动； 4）缺点：安装墙面为楼体外墙面时，安装和维护会稍有不便，需要使用安全吊篮。 5）建议安装场所： a. 楼顶电梯间或局部高台外侧墙（优选安装场所）。 b. 楼体平整外墙。
小区覆盖用美化天线选型说明（１） 1、关于美化天线采购的说明 1）美化天线的选择尽量集中，避免采购中选择过多的美化外观； 2）美化天线的采购需求中，请前方尽量明确采购的细节，主要包 括下面几个方面： 频段、半功率角、增益、外观尺寸、高度、广告语等 3）关于美化天线的确定，首先要明确选择天线的种类，结合天线 和周围环境选择产品外观，其次考虑该外观的具体尺寸，以及与周围环境相配合，达到隐蔽和美化效果所必需的一些外部条件（如上一条中所提到的高度、广告语等）； 4）对于具有照明功能的美化天线，请注明是否需要照明功能； 2、公益广告牌 （1）ZXSH ANT Ｍ１ＤＶ６５０７／ＣＰ１ 频段：824~960MHz，水平面半功率角：65，增益：7dBi 外观尺寸：６５０＊７２０＊８０（包含立柱尺寸） 重点：高度、尺寸、广告语 （２）ZXSH ANT Ｍ１ＤＶ６５０７／ＣＰ２频段：824~960MHz，水平面半功率角：65，增益：7dBi 外观尺寸：８００＊７０５＊１３０（包含立柱尺寸）重点：高度、尺寸、广告语
（３）ZXSH ANT Ｍ１ＤＶ６５０７／ＧＧ１频段：824~960MHz，水平面半功率角：65，增益：7dBi 外观尺寸：自提（包含立柱尺寸） 重点：高度、尺寸、广告语 （４）ZXSH ANT Ｍ１ＤＶ６５０７／ＧＧ２频段：824~960MHz，水平面半功率角：65，增益：7dBi 外观尺寸：自提（包含立柱尺寸） 重点：高度、尺寸、广告语 （５）ZXSH ANT Ｍ１ＤＶ６５０７／ＧＧ３频段：824~960MHz，水平面半功率角：65，增益：7dBi 外观尺寸：自提（包含立柱尺寸） 重点：高度、尺寸、广告语
烟囱型美化天线设计（朝阳商务楼） 工程名称：杭州市朝阳商务楼基站天线美化工程 建设单位：杭州移动分公司 设计单位：富阳佳淇通信技术有限公司 设计人员：包加胜 联系电话: 设计时间：2012年6月
站点周边90度 站点周边180度
站点周边270度 站点周边360度
前言 随着移动通信网络的迅速发展，移动通信基站天线作为无线信号的主要辐射装置，越来越多地广泛进入人们的视野。特别是在人口密集的城区，由于大话务量的需求，使得各大移动通信运营商基站网络越来越为密集。人们站在自家阳台、街区、花园等户外场所，抬头总是能看见基站天线。 传统基站天线因其独特外形和安装方式，总是很难与周边环境很好地融合在一起，而因此直接影响到城市的美好环境。另外，随着人们环保意识的提高，大多数市民因为对移动通信基站的不了解而对基站进入其周边大楼具有一种盲目的排斥心理。这些都加大了移动通信运营商基站物业协调、工程实施和基站维护等工作的难度。天线隐形工程作为一种手段，满足了人们对城市环境要求越来越高的需求，受到有关各方的广泛关注。 秉承环保，人性化关怀的产品理念，我公司2002年就开始隐形、环保天线的研发，采取人性化的设计思路，力求天线安装后与周围环境和谐融洽，降低运营商工程等方面的难度，满足了人们对美好环保环境的需求。 1、项目概况 朝阳商务楼位于杭州市白马寺街16号，紧靠一环路内侧，为杭州市区一普通商务楼盘。大楼共8层高约24米，外墙面采用浅青灰色外墙装饰，周围为居民楼及商业区。浙江移动分公司拟在该楼楼顶安装有基站天线共3副，采用单抱杆安装方式，天线安装抱杆高3米，天线增益为15dB；天线安装于8层楼顶，天线相对悬挂高度约为28米。（悬挂方式见附图1） 应浙江移动分公司的要求，现拟对上述3副基站扇区板状天线在满足原覆盖指标的前提下进行外观改造，使其与整个大楼格调保持一致，消除其对周边环境视觉上的负面影响（具体见美化效果图）。 附图：欲安装天线的楼顶平台图片
宏基站美化天线产品介绍
京信通信系统（中国）有限公司 京信通信系统（中国）有限公司
2011.02.14 新产品发展部
Copyright ? by COMBA All rights reserved.
宏基站天线美化解决方案及主要产品
宏基站覆盖天馈系统美化综合解决方案
场景一 ：高层楼体（高30米以上），如高档公寓、写字楼。
特点：安装界面海拔较高，天线只需超出房檐、女儿墙或挂墙安装，并设置 较大下倾角（10~20°）。 解决方案：楼面安装可采用大下倾角的方柱、排气管、圆柱、空调、水箱、 水塔、围栏等隐蔽天线产品；挂墙安装采用大下倾角的排水管、变色龙等。
2
宏基站覆盖天馈系统美化综合解决方案
场景二：中等高度楼体（15~30米左右），如旧式住宅楼、办公楼、学校等。
特点：安装界面海拔中等高度，天线只需超出房檐、女儿墙即可，下 倾角（8~10°） 解决方案：楼面安装可采用方柱、排气管、圆柱、空调、水箱、水塔、 围栏等隐蔽天线产品。挂墙安装采用排水管、变色龙等。
3
宏基站覆盖天馈系统美化综合解决方案
场景三 ：低层楼体（10~15米左右），如农居房、仓库、厂房等。
特点：安装界面海拔较低，必须抬高天线挂高，下倾角较小（0~8°） 解决方案：采用集束、水箱、栅栏等隐蔽天线产品。
4
宏基站天线美化主要产品
一、美化外罩
美化外罩的作用主要是对天线进行隐蔽、美化处理以达到与周围建筑物和谐统一的 效果,需要根据建筑的风格、色彩来确定与之匹配的造型。
5
空调型 主体外观尺寸(mm): 小空调：500x650x250 中空调：850x875x340 大空调：1500x875x550 特大空调：1750x875x550 （可定制）
空调型美化天线描述 1）概述：安装于楼体顶台或侧墙的隐蔽美化天线，楼面侧墙安装或者落地安装，颜色图案标准。 2 ）产品配置： 1 、同时支持5度机械下倾，配一支天线时机械下倾最大方向40度； 2 、标准配置含一支抱杆、外罩、锚固用化学螺栓等。 3 ）优点及特点： 1 、隐蔽效果非常好，通用性最好，是常见的楼体附属物件； 2 、外罩背面开维护孔，可方便维护； 3 、抱杆、钢构部份经热镀锌处理，可有效提高抗腐性能； 4 、支架采用化学螺栓锚固，可即时安装，抗震动； 4 ）建议安装场所： a ．楼顶电梯间或局部高处的顶台（优先安装场所）。 b ．楼体外侧墙面。
变色龙型 主题外观尺寸（mm ）1640x500x480 （可定制）
变色龙美化天线描述 1）概述：安装与楼体外墙的隐蔽美化天线紧贴外墙安装，颜色外观与楼体一致，为定制图案。 2 ）产品配置： 1 、适合1支长1.5米及以下，宽0.27米及以下天线安装； 2 、500×475mm规格外罩可实现最大5度机械下倾； 3 、标准配置含抱杆、外罩、锚固用化学螺栓等。 3 ）优点及特点： 1 、隐蔽效果很好，不易被察觉；
2 、美化外罩侧面开有维护口，可方便维护；外罩与支架之间可相对滑动，方便安装和维护； 3 、抱杆、钢构部份经热镀锌处理，可有效提高抗腐性能； 4 、颜色外观与楼体一致，为定制图案； 5 、支架采用化学螺栓锚固，可即时安装，抗震动； 4）缺点：安装墙面为楼体外墙面时，安装和维护会稍有不便，需要使用安全吊篮。 5）建议安装场所： a. 楼顶电梯间或局部高台外侧墙（优选安装场所）。 b. 楼体平整外墙。 烟囪型 主题外观尺寸（mm ）：2000x φ600 2000x610x610 （可定制）
1、名称：方柱型美化天线 类别：基站型 规格：600×600×2000/3000/4000/6000(mm) 重量：40kg～120kg 颜色：普通色为白色、灰色。可以根据用户要求定制颜色安装方式：落地式安装 基础：1000×1000×15（mm） ◆美化天线图片： .
2、名称：烟囱型美化天线 类别：基站型 规格：600×600×2000/3000/4000/6000(mm) 重量：40kg～120kg 颜色：普通色为白色、灰色。可以根据用户要求定制颜色。 安装方式：落地式安装 基础：1000×1000×15（mm） ◆美化天线图片： .
3、名称：园柱型美化天线 类别：基站型 规格：Φ700×2000/3000/4000/6000(mm) 重量：40kg～120kg 颜色：普通色为白色、灰色。可以根据用户要求定制颜色。 安装方式：落地式安装 基础：1000×1000×15（mm） ◆美化天线图片： .
4、名称：水塔型美化天线 类别：基站型 规格：塔体Φ1200×2000mm、总高3m（支架1m） 、总高4m（支架2m）、总高6m 支架（4m）重量：70kg～130kg 颜色：普通色为白色、灰色。可以根据用户要求定制颜色。 安装方式：落地式安装 基础：3米和4米用1400×1400×15（mm） 6米用1800×1800×15（mm） ◆美化天线图片： .
5、名称：集束型美化天线 类别：基站型 规格：Φ800×2000mm总高3m支架（1m）、总高4m 支架（2m）、总高6m支架（4m）、总高9m支架（7m）重量：80kg～200kg 颜色：普通色为白色、灰色。可以根据用户要求定制颜色。。 安装方式：落地式安装 基础：3米用1400×1400×15（mm） 3米以上用1800×1800×15（mm） ◆美化天线图片： .
空调型 主体外观尺寸 (mm): 小空调： 500x650x250 中空调： 850x875x340 大空调： 1500x875x550 特大空调： 1750x875x550 （可定制） 空调型美化天线描述
1）概述：安装于楼体顶台或侧墙的隐蔽美化天线，楼面侧墙安装或者落地安装，颜色图案标准。 2 ）产品配置： 1 、同时支持5度机械下倾，配一支天线时机械下倾最大方向40度； 2 、标准配置含一支抱杆、外罩、锚固用化学螺栓等。 3 ）优点及特点： 1 、隐蔽效果非常好，通用性最好，是常见的楼体附属物件； 2 、外罩背面开维护孔，可方便维护； 3 、抱杆、钢构部份经热镀锌处理，可有效提高抗腐性能； 4 、支架采用化学螺栓锚固，可即时安装，抗震动； 4 ）建议安装场所： a ．楼顶电梯间或局部高处的顶台（优先安装场所）。 b ．楼体外侧墙面。
变色龙型 主题外观尺寸（ mm ） 1640x500x480 （可定制） 变色龙美化天线描述 1）概述：安装与楼体外墙的隐蔽美化天线紧贴外墙安装，颜色外观与楼体一致，为定制图案。 2 ）产品配置： 1 、适合1支长米及以下，宽米及以下天线安装； 2 、500×475mm规格外罩可实现最大5度机械下倾； 3 、标准配置含抱杆、外罩、锚固用化学螺栓等。 3 ）优点及特点： 1 、隐蔽效果很好，不易被察觉；
2 、美化外罩侧面开有维护口，可方便维护；外罩与支架之间可相对滑动，方便安装和维护； 3 、抱杆、钢构部份经热镀锌处理，可有效提高抗腐性能； 4 、颜色外观与楼体一致，为定制图案； 5 、支架采用化学螺栓锚固，可即时安装，抗震动； 4）缺点：安装墙面为楼体外墙面时，安装和维护会稍有不便，需要使用安全吊篮。 5）建议安装场所： a. 楼顶电梯间或局部高台外侧墙（优选安装场所）。 b. 楼体平整外墙。 烟囱型 主题外观尺寸（ mm ）： 2000x φ 600 2000x610x610 （可定制）
美化天线工程 设计方案 工程名称：基站天线美化方案 建设单位： 设计单位： 设计人员： 审核： 设计时间：
目录 1、方案概述 (3) 2、设计依据 (3) 3、天线安装参数 (3) 4、设计方案分析 (4) 4.1.设计思路 (4) 4.2美化前、后效果图对比 (5) 4.3美化天线设备性能指标 (6) 4.4、防雷分析 (6) 4.5、底座安装施工及防水处理 (6) 5．美化天线性能指标分析 (8) 5.1风力分析 (8) 6、工程说明: (9) 7、施工说明 (11) 7.1美化天线安装位置平面图 (11) 7.2施工组织方案 (12)
1、方案概述 初二小基站位于郴州市安仁县某居民楼4层顶炮台上，根据现场勘察情况以 及移动公司（设计院）对天线安装高度要求，采用水罐型美化天线， 这种天线罩在房顶上具有良化的隐蔽效果，在满足天线挂高及覆盖范 围要求的基础上也美化了该区视觉环境，同时减少居民对无线电磁环 境的抵触。 2、设计依据 ?原邮电部颁布的《900MHzTDMA数字公用陆地蜂窝移动通信网技术体制》 （TZ019-95）； ?信息产业部颁布的《900M/1800MHz TDMA数字蜂窝移动通信网工程设计规 范》（YD 5104-2003）； ?《建筑结构荷载规范》GB 50009—2001 ?《混凝土结构设计规范》GB 50010—2002 ?《钢结构设计规范》GB 50017—2003 ?《高耸结构设计规范》GBJ 135-90 ?《移动通信基站防雷与接地设计规范》YD5068-98 ?《建筑物防雷设计规范》(GB50057-94) ?与郴州移动公司签订的有关合同； ?移动公司提供的数据以及现场采集数据。 3、天线安装参数 3.1、天线安装参数（具体参数按设计院要求） 天线编号天线型号尺寸（mm）方位角机械下倾电调下倾备注Cell1

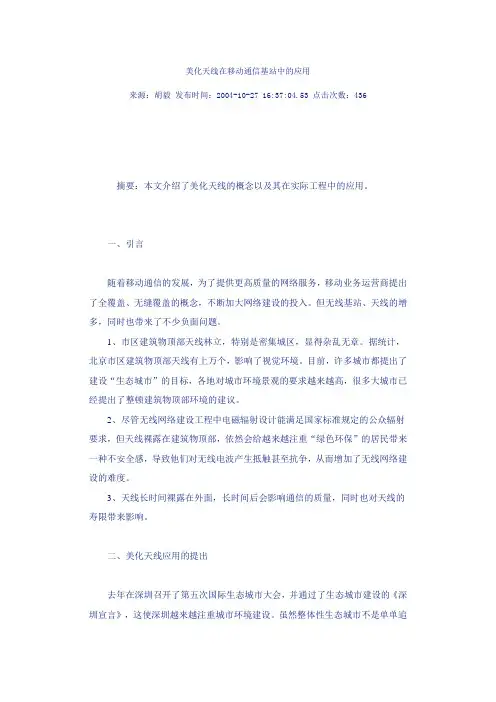

美化天线在移动通信基站中的应用 来源：胡毅发布时间：2004-10-27 16:37:04.53 点击次数：436 摘要：本文介绍了美化天线的概念以及其在实际工程中的应用。 一、引言 随着移动通信的发展，为了提供更高质量的网络服务，移动业务运营商提出了全覆盖、无缝覆盖的概念，不断加大网络建设的投入。但无线基站、天线的增多，同时也带来了不少负面问题。 1、市区建筑物顶部天线林立，特别是密集城区，显得杂乱无章。据统计，北京市区建筑物顶部天线有上万个，影响了视觉环境。目前，许多城市都提出了建设“生态城市”的目标，各地对城市环境景观的要求越来越高，很多大城市已经提出了整顿建筑物顶部环境的建议。 2、尽管无线网络建设工程中电磁辐射设计能满足国家标准规定的公众辐射要求，但天线裸露在建筑物顶部，依然会给越来越注重“绿色环保”的居民带来一种不安全感，导致他们对无线电波产生抵触甚至抗争，从而增加了无线网络建设的难度。 3、天线长时间裸露在外面，长时间后会影响通信的质量，同时也对天线的寿限带来影响。 二、美化天线应用的提出 去年在深圳召开了第五次国际生态城市大会，并通过了生态城市建设的《深圳宣言》，这使深圳越来越注重城市环境建设。虽然整体性生态城市不是单单追
