保护整定及定值管理

保护定值变更及投退管理规定一、总则为加强继电保护装置及安全自动装置的运行管理，提高继电保护正确动作率，确保电气设备的安全稳定运行，制定本制度。

二、适用范围本制度适用于运营风电场变电站继电保护及自动装置定值更改、投退规定。

三、管理规定1 在继电保护及自动装置上进行检修调整或试验等工作时，必须严格遵守电业安全作业规程的有关规定。

2 继电保护及自动装置上工作后，必须保证动作正确、灵敏、可靠，并随主设备准确可靠地投入运行，并需填写继电保护及自动装置工作记录，经运行值班人员签字确认。

3 运行和备用中的设备，其保护及自动装置均应投入，禁止设备无保护运行。

保护装置故障情况下，可申请将故障部分退出运行(情况严重者，可先退出后申请)，并通知检修人员处理。

4 继电保护和自动装置的定值(地调定值和我厂定值)记录应与实际相符。

主要保护按规定定期进行核对与试验。

集控室内应保存一套完整、正确的继电保护原理图，并有完整的定值通知单。

5 继电保护装置和自动装置的定值变更，应根据有关部门的保护定值通知单或电话命令进行调整和更改。

6 在接到保护定值单后,必须在限定日期执行完毕,并按照要求在继电保护及自动装置工作记录薄填写记录,经运行人员确认,风电场场长批准后，方能执行。

并在执行后七天内将“回持单”寄回相应整定部门，运行中不得随便修改定值，运行中不得作继电器出口试验。

7 保护装置定值变更后，由值班运行人员与调度员核对定值通知单号后方可将保护投入运行，并将保护定值更改情况详细记入运行日志保护投退栏。

8 改变继电保护和自动装置的接线回路，必须根据有关领导批准的图纸进行。

工作结束后检修人员必须将设备异动报告及改动原因、内容，详细记录在《保护、通讯、自动化装置综合台账》内。

9 调度管辖的继电保护及自动装置的投入、停用按调度值班员的命令执行，其余保护均按值长命令执行；保护装置投入、退出等操作须由运行人员负责进行，其它人员无权操作；在保护投退工作完毕后，运行人员必须在《保护、通讯、自动化装置综合台账》中进行登记。

继电保护定值管理制度为了加强继电保护及自动装置（含励磁装置）定值的管理，根据有关上级文件和技术监控管理的规定，特制定xxx 发电厂继电保护及安全自动装置定值管理制度。

1．负责部门的责任1．1厂内设备的继电保护整定计算由检修公司电气车间继电保护班定值管理员具体负责。

1．2定期编制或根据系统运行方式的变化修订本厂的继电保护整定方案。

1．3收集、整理、健全必要的继电保护图纸资料和电气设备有关参数，制定系统阻抗图、短路电流表。

2．整定计算的依据2．1整定计算应符合《110～220kV电网继电保护与安全自动装置运行条例》、《3～110kV电网继电保护装置运行整定规程》、《220～500kV电网继电保护装置运行整定规程》《继电保护和安全自动装置技术规程》、《大型发电机变压器继电保护整定计算导则》的规定。

2．2由省电力公司调通中心继电保护处、安阳市电业局提供的并经领导审定的系统运行方式及运行参数，包括正常的和实际可能的检修运行方式；最大有功及无功潮流。

2．3 由厂提供的本厂电气系统近期发展规划与接线。

3．整定方案的主要内容3．1 对本厂电气系统近期发展的考虑。

3．2 各种保护装置的整定原则。

3．3为防止全厂停电或保证重要负荷用电作特殊考虑的整定原则。

3．4 整定计算表及定值表和整定允许的最大电流或有功、无功负荷。

3．5 正常和特殊方式下有关运行的注意事项或规定事项。

3．6 系统主接线图、正序及零序阻抗参数图、继电保护配置及定值图。

3．7 系统运行、保护配置及整定方面遗留的问题和改进意见。

3．8整定方案编制后，在保护装置责任部门电气检修分公司内应经专人进行全面校核，然后经生技部审核，调度(值长)、运行、安监等有关部门共同参与讨论，厂总工程师批准后实施。

3．9整定计算原始底稿需整理成册，妥善保管，以便日常运行或事故处理时查对。

3．103．10每年3月末前根据省电力公司调通中心继电保护处和安阳市电业局调度提供的系统参数，由继电保护定值管理员完成对我厂整定方案的修订,并与继电班设备责任人共同做好继电保护“三核对”工作，即整定方案与通知单核对、通知单与试验报告核对、试验报告与现场核对。

10千伏线路保护定值简单整定方法1、过流保护定值整定：过流保护定值整定原则是按躲过线路最大负荷电流整定二次定值=1.2（可靠系数）×1.3（自启动系数）×最大负荷电流÷电流互感器变比÷0.95（返回系数）（1）如：10千伏开关站其中1条10千伏线路所带变压器容量为1600千伏安，电流互感器变比150/5最大负荷电流=1600×0.8（因不知道线路最大负荷电流暂定为变压器容量为1600千伏安的0.8倍）÷1.732÷10×0.92（功率因数）=68安过流二次定值=1.2×1.3×68÷30÷0.95=3.54安时间定值=0.5秒(估算)（2）带保护柱上断路器的10千伏线路，电流互感器变比150/5，如所带变压器容量为1000千伏安最大负荷电流=1000×0.8（因不知道线路最大负荷电流暂定为变压器容量为1000千伏安的0.8倍）÷1.732÷10×0.92（功率因数）=42.5安二次定值=1.2×1.3×42.5÷30÷0.95=2.33安时间定值=0.3秒（与开关站线路定值有时间差）2、速断保护定值整定：速断保护定值整定原则是躲过线路末端最大短路电流整定的，按线路阻抗值计算，因不知道线路阻抗，按经验值估算速断二次定值=3×过流二次定值如：10千伏开关站其中1条10千伏线路所带变压器容量为1600千伏安，电流互感器变比150/5速断二次定值=3×过流二次定值=3×3.54=10.62安时间定值=0.2秒（柱上断路器线路定值有时间差）（3）带保护柱上断路器的10千伏线路，电流互感器变比150/5，如所带变压器容量为1000千伏安速断二次定值=3×过流二次定值=3×2.33=6.99安时间定值=0秒（柱上断路器线路定值有时间差）以上只是估算，具体要以设计院或电业局计算为准，请指正。

可编辑修改精选全文完整版煤矿井下供电系统继电保护整定管理办法一、分工1、井下高、低压供电系统的保护整定计算由机电运输管理科负责；高压供电系统整定由机电工区供电队设置；低压供电系统的整定由用户单位设置。

2、低压供电系统整定值由电管队各采区分管电管员计算，机电运输管理科工程师负责审查校对；高压供电系统整定值由机电运输管理科工程师计算，分管科长负责审查校对；采区供电系统整定值由机电副总工程师组织相关人员定期审查，审查周期最长不得超过6各月。

3、机电运输管理科负责现场监督、检查工作。

二、责任和义务4、所有用户供电系统拆接火必须向机电运输管理科提出书面申请，批准后方可实行。

5、用户单位拆接火申请应包括设备使用地点、开关型号、设备容量、电缆型号及长度等初步数据，机电运输管理科计算后确认，必要时进行相关参数的调整。

三、流程6、井下高、低压保护整定计算时，必须同时校核开关容量、电缆截面、电缆长度，并指定搭火开关。

7、井下高、低压保护整定计算时必须在供电系统安装使用（拆除）之前进行，整定值随拆接火申请一同下达，用户单位必须在当班进行整定。

8、低压系统负荷变化影响到系统整定值的变化时，必须在低压改火的同时整定受影响的开关。

四、管理9、高、低压供电系统整定值的调整，一般应在系统拆接火的同时进行了；有特殊原因不能停电调整开关整定值时，补充办理时间不得超过24小时。

10、事故紧急情况下的拆接火，必须向矿调度所值班人员口头申请，经机电运输管理科管理人员确认后实行，相关手续在8小时内补齐，系统的整定调整不得超过24小时。

11、供电系统发生非正常跳电或发生保护拒动现象，由机电运输管理科组织人员现场检查校验，其他人员无权擅自更改整定值。

五、处罚12、无计划拆接火，以及拆接火不按设计进行施工调整整定值的，按“失保”处理主要负责人。

13、供电系统高低压整定值的计算由机电运输管理科相关人员负责，整定值的设置由本办法规定的单位负责。

计算失误或设置失误引起的事故时，要承担相应连带责任，并另外罚款。

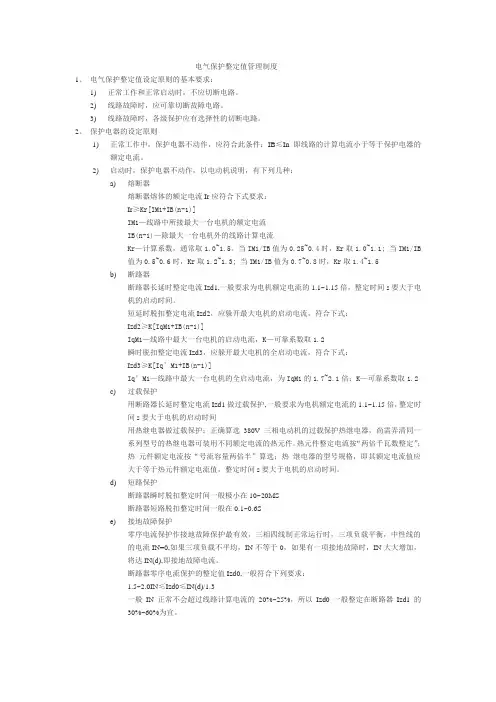

电气保护整定值管理制度1、电气保护整定值设定原则的基本要求：1)正常工作和正常启动时，不应切断电路。

2)线路故障时，应可靠切断故障电路。

3)线路故障时，各级保护应有选择性的切断电路。

2、保护电器的设定原则1)正常工作中，保护电器不动作，应符合此条件：IB≤In即线路的计算电流小于等于保护电器的额定电流。

2)启动时，保护电器不动作，以电动机说明，有下列几种：a)熔断器熔断器熔体的额定电流Ir应符合下式要求：Ir≥Kr[IM1+IB(n-1)]IM1—线路中所接最大一台电机的额定电流IB(n-1)—除最大一台电机外的线路计算电流Kr—计算系数，通常取1.0~1.5。

当IM1/IB值为0.25~0.4时，Kr取1.0~1.1; 当IM1/IB值为0.5~0.6时，Kr取1.2~1.3; 当IM1/IB值为0.7~0.8时，Kr取1.4~1.5b)断路器断路器长延时整定电流Izd1,一般要求为电机额定电流的1.1~1.15倍，整定时间s要大于电机的启动时间。

短延时脱扣整定电流Izd2，应躲开最大电机的启动电流，符合下式：Izd2≥K[IqM1+IB(n-1)]IqM1—线路中最大一台电机的启动电流，K—可靠系数取1.2瞬时脱扣整定电流Izd3，应躲开最大电机的全启动电流，符合下式：Izd3≥K[Iq’M1+IB(n-1)]Iq’M1—线路中最大一台电机的全启动电流，为IqM1的1.7~2.1倍；K—可靠系数取1.2c)过载保护用断路器长延时整定电流Izd1做过载保护,一般要求为电机额定电流的1.1~1.15倍，整定时间s要大于电机的启动时间用热继电器做过载保护：正确算选380V三相电动机的过载保护热继电器，尚需弄清同一系列型号的热继电器可装用不同额定电流的热元件。

热元件整定电流按“两倍千瓦数整定”；热元件额定电流按“号流容量两倍半”算选；热继电器的型号规格，即其额定电流值应大于等于热元件额定电流值，整定时间s要大于电机的启动时间。

地面变电所继电保护定期整定制度是指在地面变电所中，对继电保护装置进行定期检测和调整，以确保其正常运行和可靠性的制度。

地面变电所继电保护定期整定制度的目的是为了保证地面变电所的继电保护装置能够在故障事件发生时及时准确地对电力系统进行保护，并防止故障扩大，降低电力事故的发生频率和影响程度。

具体的地面变电所继电保护定期整定制度可以包括以下内容：
1. 定期检测继电保护装置：定期对地面变电所中的继电保护装置进行检测，包括检查装置的外观、连接线路以及继电器的工作状态等。

2. 定期校准继电保护装置：对继电保护装置的参数进行校准，确保其响应时间、动作特性等符合设计要求。

3. 定期测试继电保护装置：定期进行继电保护装置的功能测试，包括应急自检、故障检测和动作测试等，以验证其在实际运行环境中的可靠性。

4. 定期更新继电保护装置参数：定期根据电力系统的运行情况和变化，更新继电保护装置的参数，确保其与电力系统的匹配性。

5. 定期培训继电保护装置操作人员：定期组织培训，提升继电保护装置操作人员的技术水平和应急处理能力，确保其能够熟练操作和处理继电保护装置故障。

通过地面变电所继电保护定期整定制度，可以有效提高地面变电所的电力系统保护能力，预防电力事故的发生，保障电力系统的安全运行。

地面变电所继电保护定期整定制度1. 前言地面变电所继电保护是电力系统中十分重要的一个环节。

为确保变电站的正常工作，对继电保护进行定期整定是必要的。

正确的继电保护整定能够有效地保护设备和人员的安全。

2. 继电保护整定要求继电保护整定需要按规定的要求进行。

整定要求如下：1.继电保护整定要确保不错关、不漏保。

2.继电保护整定要确保不误动、不误闭。

3.继电保护整定要满足电力系统的安全和经济运行要求。

3. 继电保护整定周期按照国家电力公司的规定，地面变电所继电保护整定周期如下：1.一次整定：在投产前，或设备变更后，进行首次整定。

2.日常巡视：每日巡视一次。

3.定期检查：每年定期检查一次，检查时间为5月份至8月份。

4.定期整定：每三年进行一次定期整定，整定时间为检查后半年至次年3月份。

4. 继电保护整定步骤继电保护整定需要按照一定的步骤进行，步骤如下：1.准备工作：切断被整定设备对电力系统的接触，取下被整定设备所带的继电保护装置。

2.仪器调校：根据被整定设备的参数和报警条件，设置继电保护装置的参数。

3.装置对比校验：将被整定设备的参数与继电保护装置的参数进行对比校验。

4.整定计算：根据被整定设备的参数和报警条件，计算继电保护装置的参数。

5.整定记录：记录整定设备的参数和整定计算结果。

5. 继电保护整定质量控制为了确保整定质量，继电保护整定还需要进行质量控制。

质量控制要求如下：1.整定设备要符合国家标准。

2.整定计算要依据现行规程进行。

3.整定记录要真实、准确、完整。

6. 继电保护整定的注意事项在进行继电保护整定时需要注意以下事项：1.严格按照规定的周期进行整定。

2.在整定过程中，确保被整定设备切断与系统的接触。

3.在整定过程中，确保被整定设备不受影响，不造成供电中断。

4.严格按照规定的步骤进行整定，确保整定质量。

7. 结论地面变电所继电保护定期整定制度是电力系统中的一个非常重要的环节。

正确的整定能够有效地保护设备和人员的安全，确保电力系统的正常运行。

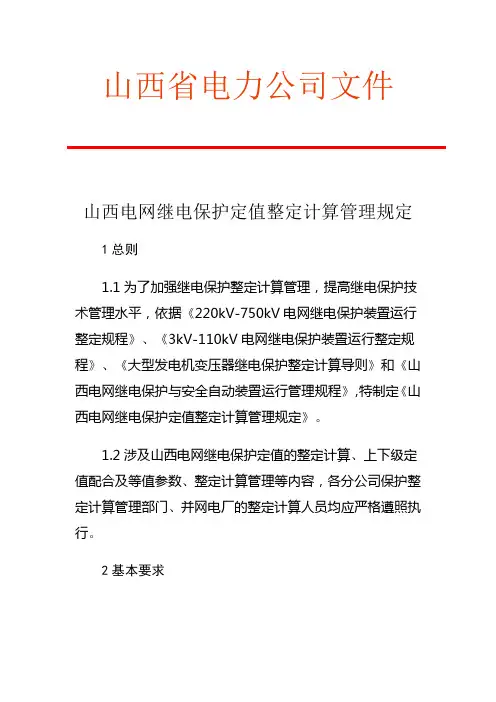

山西省电力公司文件山西电网继电保护定值整定计算管理规定1总则1.1为了加强继电保护整定计算管理，提高继电保护技术管理水平，依据《220kV-750kV电网继电保护装置运行整定规程》、《3kV-110kV电网继电保护装置运行整定规程》、《大型发电机变压器继电保护整定计算导则》和《山西电网继电保护与安全自动装置运行管理规程》，特制定《山西电网继电保护定值整定计算管理规定》。

1.2涉及山西电网继电保护定值的整定计算、上下级定值配合及等值参数、整定计算管理等内容，各分公司保护整定计算管理部门、并网电厂的整定计算人员均应严格遵照执行。

2基本要求2.1山西电网继电保护装置的整定计算，应符合国家发改委发布《220kV-750kV电网继电保护装置运行整定规程》（DL/T559-2007）、《3kV-110kV电网继电保护装置运行整定规程》（DL/T584-2007）及《大型发电机变压器继电保护整定计算导则》（DL/T684-1999）的规定。

2.2山西电网继电保护定值计算和下达实行归口管理。

必须由网调、省调、地区或发电企业继电保护管理部门的计算专责人负责整定计算，其它任何单位和部门不得进行定值整定计算工作。

2.3各级整定计算人员应定期编制或修订继电保护整定方案。

新设备投运、电网接线或运行方式改变时，必须对涉及范围内的有关保护装置进行全网或局部范围的定值计算，并编制整定方案。

其主要内容应包括：2.3.1整定方案对电网近期发展的考虑。

2.3.2各种保护装置的整定原则以及为防止电网瓦解、全厂停电或保证重要用户用电所作特殊考虑的整定原则。

2.4继电保护定值计算应符合国家有关规程、条例、文件的规定。

整定方案编制后，继电保护部门内进行全面审核，部门分管负责人审批。

对一些不满足规程规定的整定方案，单位主管领导组织相关部门共同讨论审定，整定方案由分管保护部门的主管领导批准后实施。

各单位制定的适用于本单位的特殊整定原则，必须经本单位主管领导和上级技术主管部门批准。

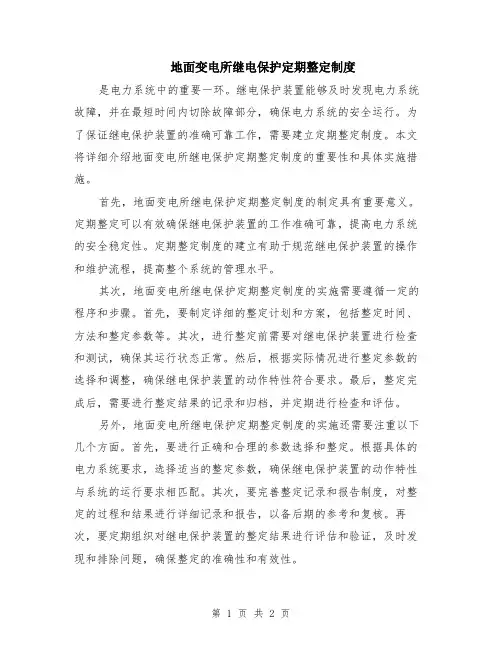

地面变电所继电保护定期整定制度是电力系统中的重要一环。

继电保护装置能够及时发现电力系统故障，并在最短时间内切除故障部分，确保电力系统的安全运行。

为了保证继电保护装置的准确可靠工作，需要建立定期整定制度。

本文将详细介绍地面变电所继电保护定期整定制度的重要性和具体实施措施。

首先，地面变电所继电保护定期整定制度的制定具有重要意义。

定期整定可以有效确保继电保护装置的工作准确可靠，提高电力系统的安全稳定性。

定期整定制度的建立有助于规范继电保护装置的操作和维护流程，提高整个系统的管理水平。

其次，地面变电所继电保护定期整定制度的实施需要遵循一定的程序和步骤。

首先，要制定详细的整定计划和方案，包括整定时间、方法和整定参数等。

其次，进行整定前需要对继电保护装置进行检查和测试，确保其运行状态正常。

然后，根据实际情况进行整定参数的选择和调整，确保继电保护装置的动作特性符合要求。

最后，整定完成后，需要进行整定结果的记录和归档，并定期进行检查和评估。

另外，地面变电所继电保护定期整定制度的实施还需要注重以下几个方面。

首先，要进行正确和合理的参数选择和整定。

根据具体的电力系统要求，选择适当的整定参数，确保继电保护装置的动作特性与系统的运行要求相匹配。

其次，要完善整定记录和报告制度，对整定的过程和结果进行详细记录和报告，以备后期的参考和复核。

再次，要定期组织对继电保护装置的整定结果进行评估和验证，及时发现和排除问题，确保整定的准确性和有效性。

总之，地面变电所继电保护定期整定制度的建立和实施对于电力系统的安全运行具有重要作用。

通过制定详细的整定计划和方案，进行正确和合理的参数选择和整定，以及完善整定记录和报告制度，可以保证继电保护装置的准确可靠工作，提高电力系统的安全稳定性。

因此，地面变电所继电保护定期整定制度是不可或缺的一部分，应该得到充分重视和认真执行。

第一章 保护定值整定分析1.1. 定值项目解释CMZB-1智能高开综合保护器配置了如下保护： 1) 三段式过流保护； 2) 反时限过流保护； 3) 过电压保护； 4) 低电压保护； 5) 零序过压保护； 6) 零序过流保护； 7) 电缆绝缘监视保护； 8) 风电（瓦斯）闭锁保护； 9) 保护信号未复（位）归闭锁合闸。

定值表示以如下：序号定值内容定值范围 单位说明1. 短路电流(短路倍数)0.0-50.0 A 步进：0.1A ；均为电流互感器（CT ）二次侧电流。

2. 过流电流 0.0-50.0 A3.过载电流0.0-20.0 A 4. 反时（限）电流（过载倍数*5A ） 0.0-20.0 A 5. 漏（电）保（护）电流 0.0-20.0 A 步进：0.1A ；6. 漏（电）告（警）电流 0.0-20.0 A7. 漏（电）告（警）电压0-150 V 步进：1V ；开口三角电压8. 欠压电压 0-200 V 步进：1V ；电压互感器（PT ）二次侧线电压。

9.过压电压 0-200 V 10. 过流延时 0.1-20.0 S 步进：0.1S ；11.过载延时0.1-20.0 S 12. 漏（电）保（护）延时（漏电延时） 0.1-20.0 S 13. 反时（限）常数（ ） 1.0-5.0 步进：1.0 14. 漏（电）告（警）延时0.1-20.0 S 步进：0.1S ； 15. 欠压延时 0.1-20.0 S 16. 过压延时 0.1-20.0 S 17. 风（电）瓦（斯）延时 0.1-20.0 S 18. PT （电压互感器）变比 0－100 实际变比值，6kV 设为6000/100=60，10kV 则设为10019.CT （电流互感器）变比0－150实际变比值，300/5则设为60。

控制字（决定保护的投入和退出）：序号控制字内容可选择项1.短路保护投入/退出2.过流保护投入/退出3.过载保护投入/退出4.漏电保护投入/退出5.漏电告警投入/退出6.漏电方向投入/退出7.短路（小）延时投入/退出8.绝缘监视保护投入/退出9.合后加速保护投入/退出10.欠压保护投入/退出11.过压保护投入/退出12.反时（限）保护投入/退出13.反时（限方式）选择一般/非常/极强14.风（电）瓦（斯）保护投入/退出15.风（电）瓦（斯）接点常开/常闭1.1.1. 三段式过流保护三段式过流保护包括电流速断保护、限时速断保护、过载保护。

继电保护及自动化装置压板投退、定值修改管理规定第一章总则一条为加强和规范各xx电厂继电保护及自动化装置压板投退、定值修改工作，保障xx电厂安全稳定运行，制定本管理规定。

二条继电保护及自动化装置是确保xx电厂安全、稳定运行的主要装置，继电保护及自动化装置使用不当或动作不正确，可能引起事故或事故扩大，甚至造成整个电力系统崩溃瓦解, 各相关部门及班组应严格按本规定执行。

三条引用制度《继电保护及安全自动化装置运行管理规程》、《微机继电保护装置运行管理规程》。

本规定适用于各xx电厂保护与自动化装置压板投退、定值修改、计算机监控的各种软压板、故障录波的各种参数整定管理，各种机械电气闭锁装置的手动解除管理。

第二章继电保护定值的提出、复核、整定管理四条电气保护定值的提出由维检中心根据电网系统参数、一次设备主接线和技术参数、装置厂家说明书、运行规程等资料，结合实际计算整定，由公司主管领导批准执行；五条由于系统改造、设备异动等原因保护定值需修改时，按原程序办理审批手续。

第三章继电保护及自动化装置的运行管理六条日常运行管理程序：1、所有继电保护及自动化装置（以下简称“其”）定值更改必须履行审批许可手续,即任何人员不得擅自修改其定值。

、检修人员进行现场定值修改时，应由两名人员完成,其中一人操作,另一人监护,定值修改完毕核对无误后, 由操作人将定值修改时间、更改原因、命令发布人、修改前后的定值等事项记入继电保护定值更改记录薄中并签字,监护人在验收栏签字。

、不得在保护整定值计算书和保护定值单上进行任何涂改。

若系统或设备发生变化，需更改保护定值时，则由维检中心重新计算，并提出更改申请，重新履行保护定值审批手续后，由维检中心下发保护定值单。

xx电厂在接到新的保护定值单后，应立即启用，并将原继电保护定值单作废。

、由于运行方式变化需临时（时间不超过 2 天）更改定值并且在方式还原时恢复原运行定值的，不重新发出定值更改通知单，其定值更改由场长（场助）向公司生产副总经理（总工）电话请示，在得到生产副总经理（总工）同意后执行。

继电保护定值管理办法第一章总则第一条为了规范继电保护定值管理工作，提高继电保护定值管理的科学性、规范性和有效性，保障电力系统安全、可靠、经济运行，制定本办法。

第二条本办法适用于各级电网企事业单位的继电保护工作。

第三条继电保护定值管理应遵循科学性、系统性、标准性、全面性和灵活性的原则。

第四条继电保护定值管理应该与其它工作紧密结合，采用合理的方法和手段，确保定值的准确性和及时性。

第五条各级电网企事业单位应建立完善的继电保护定值管理制度，并严格执行。

第二章继电保护定值管理的基本原则第六条继电保护定值管理应根据电力系统的运行要求，确定合理的定值方案。

第七条继电保护定值管理应遵循权威性原则，即定值应由具备相应资格和能力的专业人员编制和审核。

第八条继电保护定值管理应遵循科学性原则，即应采用科学的方法和手段来确定定值。

第九条继电保护定值管理应遵循全面性原则，即应对电力系统各个环节进行全面的分析和考虑。

第十条继电保护定值管理应遵循一致性原则，即应确保各级电网企事业单位的继电保护定值一致性。

第十一条继电保护定值管理应遵循规范性原则，即应依据相关法规、标准和规程进行。

第三章继电保护定值管理的主要内容第十二条继电保护定值管理的主要内容包括：定值编制、定值审核、定值变更、定值检查和定值备份等。

第十三条定值编制是指根据电力系统的特性和运行要求，确定继电保护的合理定值。

第十四条定值审核是指对定值方案进行审核，以确保定值的科学性和准确性。

第十五条定值变更是指在电力系统运行过程中，根据实际需要对定值进行调整和修正。

第十六条定值检查是指定期对继电保护定值的有效性进行检查，以确保其准确性和完整性。

第十七条定值备份是指将重要的继电保护定值进行备份，以防止定值的丢失或损坏。

第四章继电保护定值管理的具体要求第十八条继电保护定值管理应遵循以下具体要求：（一）定值应根据电力系统的特性和运行要求进行科学合理的编制。

（二）定值的审核应由具备相应资格和能力的专业人员进行，确保定值的科学性和准确性。
