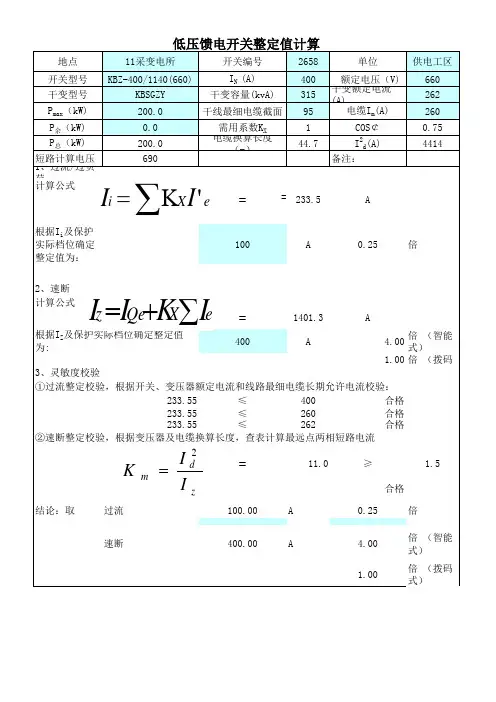

各开关的整定值表

高、低压开关整定计算方法1、1140V供电分开关整定值=功率×0.67, 馈电总开关整定值为分开关整定值累加之和。

2、660V供电分开关整定值=功率×1.15，、馈电总开关整定值为分开关整定值累加之和。

3、380V供电分开关整定值=功率×2.00，、馈电总开关整定值为分开关整定值累加之和。

低压开关整定及短路电流计算公式1、馈电开关保护计算（1）、过载值计算：Iz=Ie=1.15×∑P(2)、短路值整定计算：Id≥IQe+KX∑Ie(3)、效验：K=I(2)d /I d≥1.5式中：I Z----过载电流整定值∑P---所有电动机额定功率之和Id---短路保护的电流整定值IQe---容量最大的电动机额定启动电流(取额定电流的6倍) Kx---需用系数，取1.15∑Ie---其余电动机的额定电流之和Pmax ---------容量最大的电动机I(2)d---被保护电缆干线或支线距变压器最远点的两相短路电流值例一、馈电开关整定：（1）型号：KBZ16-400，Ie=400A,Ue=660V,电源开关；负荷统计Pmax =55KW,启动电流IQe=55×1.15×6=379.5A, ∑Ie =74KW。

∑P=129KW （2）过载整定：根据公式：IZ=Ie=1.15×∑P =129×1.15=148.35A 取148A。

（3）短路整定：根据公式 Id≥IQe+KX∑Ie=379.5+1.15x74=464.6A取464A。

例二、开关整定：（1）、型号：QBZ-200，Ie=200A,Ue=660V,所带负荷：P=55KW。

（2）、过载整定：根据公式：IZ=Ie=1.15×P =1.15×55=63.25A 取65A。

井下高压开关整定：式中：K Jx -------结线系数,取1K k -------可靠系数,通常取(1.15-1.25)取1.2Ki-------电流互感器变比Kf-------返回系数,取0.8Igdz-------所有负荷电流Idz---------负荷整定电流cos￠-----计算系数0.8----1P-----------所有负荷容量U----------电网电压√3--------1.732例1；高压开关屏整定:电流互感器为50/5=10、过流继电器为GL-12，Ie=5A.按变压器容量进行整定，变压器为KBSG-315/6.I gdz=P/√3*U*cos￠=315/1.732×6×0.92=32.9AIdz= Igdz×KJx×KK /Ki×Kf =32.9×1×1.2/10×0.8 =4.94A例2；（为BGP9L-6G高爆开关）整定: 高压开关电流互感器为50/5 按变压器容量为200KVA，额定电流为19.2A根据该配电装置微机高压综合保护器说明书要求：过载电流整定为20A，短路整定为180A（一般整定为额定电流的8-10倍）。

计算内容、步骤及结果1、在用的电气开关(1)、真空馈电开关：QBZ-2X80SF/1140 (660) 一台(2)真空馈电开关：KBZ-400 /1140 (660) 一台(3)真空馈电开关：KBZ-630 /1140 (660) 一台(4)、真空电磁启动器：QBZ-200/1140 (660) 一台(5)、真空电磁启动器：QBZT202240 (660) 二台(6)、真空馈电开关：KBZ-400 /1140 (660) 一台(7)真空电磁启动器：QBZT20 /1140 (660) 二台2、在用设施(1) 一号馈电总负荷为22KW (最大负荷22KW电机)(2) 二号馈电总负荷为37KW (最大负荷37KW电机)(3) 三号馈电总负荷为160KW (最大负荷160KW电机)(4) 四号电磁总负荷为HOKW (最大负荷HOKW电机)(5) 六号电磁总负荷为28KW (最大负荷28KW电机)(6) 五号馈电总负荷为55KW (最大负荷55KW电机)(7) 六号电磁总负荷为IlOKW (最大负荷HOKW电机)3、用电设施的额定电流依据公式：L = Ie=Pe/ ( Λ∕3Ue cosΦ )cosΦ:功率因数(一般取0.8)(1)一号馈电：22X1000/1. 732X690×0. 8=23A 最大负荷电流：22X1000/1. 732X690×0. 8=23Λ(2)一号馈电：37×1000∕l. 732×690×0. 8=38. 7A 最大负荷电流：37×1000∕l. 732×690×0. 8=38. 7Λ(3)一号馈电：160× 1000/1. 732X690×0. 8=167. 3A 最大负荷电流：160X 1000/1. 732×690×0. 8=167. 3A(4)一号电磁：110X1000/1. 732×690×0. 8=115A最大负荷电流：110X1000/1. 732X690X0. 8=115A(5)一号电磁：28× 1000/1. 732×690×0. 8=29. 2Λ 最大负荷电流：28X1000/1. 732X690×0. 8=29. 2A(6)一号馈电：55×1000∕l. 732×690×0. 8=57. 5Λ 最大负荷电流：55×1000∕l. 732×690×0. 8=57. 5Λ4、计算用电设施启动电流：求：L Q=?采用公式：LU (8~10) Ie 取系数为8(1)一号馈电最大负荷启动电流：I⅛ι=8L =8×47.8A =184. IA(2) 一号馈电最大负荷启动电流：I B<J I=8L =8×38. 7Λ =309. 6Λ(3)一号馈电最大负荷启动电流：I⅛ι=8L =8×167. 3A =1338. 9A=57. 5/1. 15=66. IA取整定值：70A6、用电设施的短路电流整定值(1)依据公式：∕rfl =Z tl-X1额定电流倍数取值8短路整定值计算：26.4X8=211. 2A取整定值：20OA(2)依据公式：Z rfl=Z tl-X1额定电流倍数取值8短路整定值计算：44.5X8=356A取整定值:40OA(3)依据公式：∕rfl =Z tl-X1额定电流倍数取值8短路整定值计算：192.3X8=1538. 4A取整定值：16OoA(4)依据公式：Z rfl=Z tl-X1额定电流倍数取值8短路整定值计算：132.2X8=1057A取整定值：11OoA(5)依据公式：∕rfl =Z tl-X1额定电流倍数取值8短路整定值计算：33.5X8=268A取整定值：300A(6)依据公式：Z rfl=Z tl-X1额定电流倍数取值8短路整定值计算：66.1X8=528. 8A取整定值：550A短路电流计算(1)KBZ-2X80SF/1140 (660)电缆SOmm?实际长度为200m,折算系数为0.61,折算后长度为134m,经查表得I(2)d=2386A°T<2> = ______ __________d√7¾)2÷ <∑X)2依据公式WX=X*+Xι∕KM+Xb+X20.1368=0. 0856+0. 05120.02174 =0. 0095+0. 01224690经校验整定符合要求。

电气开关整定值低防开关整定计算一、过流保护：1、整定原则:过流整定选取值I过流应依据开关可调整范围略大于或等于所带设备额定电流Ie。

如果低防开关带皮带负荷，为躲过皮带启动电流，过流整定值I过流应依据开关可调整范围取所带设备额定电流Ie的1.5倍。

低防总开关过流整定值考虑设备同时运行系数和每台设备运行时的负荷系数（取同时系数Kt=0.8－0.9，负荷系数取Kf＝0.8－0.9），在选取时总开关过流整定值应为各分开关（包括照明综保）过流整定值乘以同时系数Kt和负荷系数Kf。

（依据经验，如果总开关所带设备台数较少，同时系数可取0.9）。

2、计算公式（额定电流Ie）Ie=Pe/（Ue cosФ）Pe：额定功率（W）Ue：额定电压（690V）cosФ：功率因数（一般取0.8）注：BKD1-400型低防开关过流整定范围（40-400A）BKD16-400型低防开关过流整定范围（0-400A）二、短路保护（一）、BKD16-400型1、整定原则：分开关短路保护整定值选取时应小于被保护线路末端两相短路电流值，略大于或等于被保护设备所带负荷中最大负荷的起动电流加其它设备额定电流之和，取值时应为过流值的整数倍，可调范围为3-10Ie。

总开关短路保护整定值应小于依据变压器二次侧阻抗值算出的两相短路电流值，大于任意一台分开关的短路定值。

选取时依据情况取依据变压器二次侧阻抗值算出的两相短路电流值0.2－0.4倍，可调范围为3-10Ie。

2、计算原则：被保护线路末端两相短路电流计算时，阻抗值从变压器低压侧算起，加上被保护线路全长的阻抗（总开关计算被保护线路的阻抗时，电缆阻抗忽略不计，只考虑变压器二次侧阻抗值）。

被保护设备所带负荷中的最大负荷的启动电流按该设备额定电流的5－7倍计算。

3、计算公式：（1）变压器阻抗：Zb（6000）=Ud%×Ue2/SeUd%：变压器阻抗电压Ue ：变压器额定电压（6000V）Se：变压器容量（VA）（2）换算低压侧（690V）后的阻抗Zb（690）=（690/6000）2×Zb（6000）（3）被保护线路的阻抗电抗：XL=XOL（XO千伏以下的电缆单位长度的电抗值：0.06欧姆/千米；L：线路长度km）电阻：RL=L/DS＋RhL：线路长度（米）S：导线截面积（毫米2）D：电导率（米/欧*毫米2，铜芯软电缆按65oC时考虑取42.5，铜芯铠装电缆按65oC时考虑取48.6）Rh：短路点电弧电阻，取0.01欧电缆的阻抗ZL＝所以总阻抗Z总＝Zb（690）＋ZL（4）两相短路电流计算I短＝Ue（690）/2Z总（二）BKD1-400型1、整定原则：分开关近短保护整定值选取时应略小于被保护线路末端两相短路电流值，可调范围为400－4000A。

供电系统整定及短路电流计算说明书一、掘进工作面各开关整定计算：1、KBZ-630/1140馈电开关KBZ-630/1140馈电开关所带负荷为：12CM15-10D连续采煤机、4A00-1637-WT型锚杆机，10SC32-48BXVC-4型梭车。

（1）、连续采煤机各台电机及功率：两台截割电机 2*170=340KW；二台收集、运输电动机 2*45=90KW；两台牵引电动机 2*26=52KW；一台液压泵电动机 1*52=52KW；一台除尘电动机 1*19=19KW；合计总功率：553KW。

（2）、锚杆机各台电机及功率：两台泵电机： 2*45=90KW；（3）、梭车各台电机及功率：一台液压泵电动机 1*15=15KW；两台牵引电动机 2*37=74KW；一台运输电动机 1*19=19KW；合计总功率：108KW。

1.1、各设备工作时总的额定长期工作电流：∑Ie =∑Pe/ √3Uecos∮(计算中cos∮值均取0.75)∑Ie=751/1.73*1.14*0.75≈507.1A经计算，∑Ie ≈507.1（A），按开关过流热元件整定值≥Ie来选取整定值.则热元件整定值取510A。

短路脱扣电流的整定按所带负荷最大一台电机的起动电流（额定电流的5~7倍）加上其它电动机额定长时工作电流选取整定值。

最大一台电机（煤机截割电机）起动电流：I Q =6Pe/ √3Uecos∮=6*170/1.732*1.14*0.75≈688.79A∑Ie =∑Pe/ √3Uecos∮=581/1.732*1.14*0.75≈392.3A其它电机额定工作电流和为392.3(A)I Q +∑Ie=1081.12A则KBZ-640/1140馈电开关短路脱扣电流的整定值取1100A。

2 、QCZ83-80 30KW局部通风机控制开关的整定计算：同样控制的风机共计二台。

（1）、额定长时工作电流I e =Pe/ √3Uecos∮=30/1.732*0.66*0.75≈35(A)（2）、熔断器熔体熔断电流值的选取按设备额定长时工作电流的2.5倍选择。

低压馈电开关整定-204配电室馈电开关:1、名称：低压防爆开关规格型号：QBZ-400编号：4082用途：控制运输设备、液压泵、水泵、照明综保、皮带、所带负荷267KW (1)过负荷保护整定值为：IZ1=K1 艺Ie= 1.2X267=320 (A)(2)短路保护整定值为：IZ2=8le=8 X 320=2560 (A)(3)灵敏度系数校验电缆长度换算成50mm2为38m,查表得两相短路电流为6120Id minIz 6120 2.39>1.2 25602、名称：低压防爆开关规格型号：QBZ-400编号：4026用途：控制水泵、真空泵、照明综保所带负荷34KW(1)过负荷保护整定值为:IZ1=K1 艺le= 1.2 X 34=40 (A)(2)短路保护整定值为：IZ2=8Ie=8 X 40=320 (A)(3)灵敏度系数校验电缆长度换算成50mm2为40m,查表得两相短路电流为6117AId min 611719.1>1.2Iz 3203、名称：低压防爆开关规格型号：QBZ-400编号：4032用途：联络开关(1)过负荷保护整定值为：400A(2)短路保护整定值为：IZ2=8le=8 X 400=3200 (A)4、名称：低压防爆开关规格型号：QBZ-400编号：4045用途：总开关所带负荷301KW(1)过负荷保护整定值为：IZ1=K1 艺le= 1.2X 301=361.2 (A) 取360A(2)短路保护整定值为：IZ2=8Ie=8 X 360=2880 (A)(3)灵敏度系数校验电缆长度换算成50mm2为30m,查表得两相短路电流为6415AId minIz 6415 2.2>1.2 28805、名称：低压防爆开关规格型号：QBZ-400编号：4029用途：控制绞车、推车机、防跑车装置、挡车门所带负荷318KW(1)过负荷保护整定值为：IZ1=K1 艺le= 1.2X 318=381.6 (A) 取380A(2)短路保护整定值为：IZ2=8le=8 x 380=3040 (A)(3)灵敏度系数校验电缆长度换算成50mm2为40m,查表得两相短路电流为6117AId min 6117 2.01 >1.2Iz 30406、名称：低压防爆开关规格型号：QBZ-400编号：4030用途：控制绞车、人行车、液压站、照明综保、水泵、给煤机、液压油泵所带负荷120KW(1)过负荷保护整定值为：IZ1=K1 艺le= 1.2x 120=144 (A)取150A(2)短路保护整定值为：IZ2=8Ie=8 x 150=1200 (A)(3)灵敏度系数校验电缆长度换算成50mm2为65m,查表得两相短路电流为4626AId min 46263.8>1.2Iz 12007、名称：低压防爆开关规格型号：QBZ-400编号：4046用途：总开关所带负荷438KW(1)过负荷保护整定值为：IZ1=K1 艺Ie= 1.2X438=525.6 (A)取530A(2)短路保护整定值为：IZ2=8le=8 X 530=4240 (A)(3)灵敏度系数校验电缆长度换算成50mm2为35m，查表得两相短路电流为5183Id minIz 5138 1.22 >1.2 4240-520配电室馈电开关：1、名称：低压防爆开关 规格型号：QBZ-400编号：4010用途：控真空泵、电磁阀、电抗器、电动闸阀、照明综保 所带负荷40KW(1) 过负荷保护整定值为：IZ1=K1 艺 le= 1.2 X 40=48 (A ) 取 50A(2) 短路保护整定值为：IZ2=8Ie=8 X 50=400 (A )(3) 灵敏度系数校验 电缆长度换算成50mm2为20m ,查表得两相短路电流为5368A控绞车、皮带机、溜子、双联风机、信号综保、水泵 所带负荷160KW (1) 过负荷保护整定值为：IZ1=K1 艺 Ie = 1.2X 160=190 (A )(2) 短路保护整定值为：Iz4002、名称：低压防爆开关规格型号：QBZ-400编号：4030、用途: 备用开关 无整定值3、名称: 低压防爆开关规格型号：QBZ-400编号：4011 用途:Id min 5368 13.4 >1.2IZ2=8le=8 X 190=1520 (A)(3)灵敏度系数校验电缆长度换算成50mm2为30m,查表得两相短路电流为5183AId min 5183 3.41>1.2Iz 15204、名称：低压防爆开关规格型号：QBZ-400编号：4038用途：备用开关无整定值5、名称：低压防爆开关规格型号：QBZ-400编号：4012用途：控绞车、皮带机、溜子、双联风机、信号综保所带负荷166KW (1)过负荷保护整定值为:IZ1=K1 艺le= 1.2X 166=199.2 (A) 取200A(2)短路保护整定值为:IZ2=8le=8 X 200=1600 (A)(3)灵敏度系数校验电缆长度换算成50mm2为35m,查表得两相短路电流为5090AId min lz 509016003.18 >1.26、名称：低压防爆开关规格型号：QBZ-400编号：总开关所带负荷200KW(1)过负荷保护整定值为：IZ1=K1 艺le= 1.2X200=240 (A)(2)短路保护整定值为：IZ2=8Ie=8 X 240=1920 (A)(3)灵敏度系数校验电缆长度换算成50mm2为10m,查表得两相短路电流为4013用途: 5533AId min Iz 553319202.88 >1.27、名称：低压防爆开关规格型号：QBZ-400编号: 4014用途: 总开关所带负荷200KW(1)过负荷保护整定值为:IZ1=K1 艺Ie= 1.2X200=240 (A)(2)短路保护整定值为：IZ2=8le=8 X 240=1920 (A)(3)灵敏度系数校验电缆长度换算成50mm2为10m,查表得两相短路电流为5533AId min lz 553319202.88 >1.2-550配电室馈电开关：1、名称：低压防爆开关规格型号：QBZ-400编号: 控绞车、多级泵、照明综保所带负荷185KW (1)过负荷保护整定值为：IZ1=K1 艺le= 1.2 X 185=222 (A) 取220A(2)短路保护整定值为：IZ2=8Ie=8 X 220=1760A)(3)灵敏度系数校验4004用途: 5275AId min Iz 527517602.98 >1.24038用途：联2、名称：低压防爆开关规格型号：QBZ-400编号:络开关(1)过负荷保护整定值为：400A(2)短路保护整定值为：IZ2=8le=8 X 400=3200 (A)3、名称：低压防爆开关规格型号：QBZ-400编号：4028用途: 控主排水泵、皮带机、溜子、照明综保所带负荷460KW (1)过负荷保护整定值为：IZ1=K1 艺le= 1.2 X 460=552 (A) 取550A(2)短路保护整定值为：IZ2=8Ie=8 X 550=4400A)(3)灵敏度系数校验电缆长度换算成50mm2为25m,查表得两相短路电流为5368AId min 5368 1.22 >1.2Iz 44004、名称：低压防爆开关规格型号：QBZ-400编号：4006用途: 总开关同4004馈电开关所带负荷185KW(1)过负荷保护整定值为:IZ1=K1 艺Ie= 1.2 X 185=222 (A )取220A (2)短路保护整定值为:IZ2=8le=8 X 220=1760A )(3) 灵敏度系数校验电缆长度换算成50mm2为25m ,查表得两相短路电流为4401综采工作面1、 称：低压防爆开关 规格型号：QBZ-400编号：4047用途：乳 化泵所带负荷264KW(1) 过负荷保护整定值为：5275A Id minlz 5275 1760 2.98 >1.25、名称：低压防爆开关 规格型号：QBZ-400编号:总开关同4028馈电开关所带负荷570KW(1) 过负荷保护整定值为： IZ1=K1 艺 le= 1.2 X 460=552 (A ) 取 550A(2) 短路保护整定值为：IZ2=8Ie=8 X 550=4400A )(3) 灵敏度系数校验电缆长度换算成50mm2为25m ,查表得两相短路电流为 4003用途:5368A Id min Iz 53684400 1.22 >1.2IZ1=K1 艺Ie=0.7 X 264=184.8 (A) 取190A(2)短路保护整定值为：IZ2=8le=8 X 190=1520A)(3)灵敏度系数校验电缆长度换算成50mm2为320m,查表得两相短路电流为2915A 樂1.92>1.2lz 15202、称：低压防爆开关规格型号：QBZ-400编号：4030用途：采煤机、刮板机所带负荷490KW(1)过负荷保护整定值为：IZ1=K1 艺le=0.7X490=343 (A) 取345A(2)短路保护整定值为：IZ2=8Ie=8 X 345=2760A)(3)灵敏度系数校验电缆长度换算成50mm2为300m查表得两相短路电流为3370AId min Iz 337027601.22>1.2。

一、1、15106运输巷总开整定计算 配电开关：QJZ-400 负荷：297.5kW（1）电缆阻抗0.69kV 电缆L 1=0.8km ，截面70mm ²； 查表得：R o1=0.3151Ω/ km, X o1=0.078Ω/ km 电缆电阻、电抗：R g1=0.3151×0.8=0.25208Ω X g1=0.078×0.8=0.0624Ω∑R=0.002675+0.25208=0.026422Ω=++=∑12bg KX X b x X X 0.0095+0.000012+0.0238Ω=0.0719Ω22ed2)(R)2U I X ∑+∑=（A 295200719.0026422.0269022=+=（2）过载保护I z2=1.15I e1=1.15×311=358A 则n 取1 （3）短路保护I d ≥8I Qe =358×8=2880A 则 n 取7.2 灵敏度系数校验：dI 4002.5⨯7、15106回风巷总开整定计算配电开关：KJZ-400 负荷：290.5kW （1）电缆阻抗0.69kV 电缆L 1=0.8km ，截面70mm ²； 查表得：R o1=0.3151Ω/ km, X o1=0.078Ω/ km 电缆电阻、电抗：R g1=0.3151×0.8=0.25208Ω X g1=0.078×0.8=0.0624Ω∑R=0.002675+0.25208=0.026422Ω=++=∑12bg KX X b x X X 0.0095+0.000012+0.0624Ω=0.0719Ω22ed2)(R)2U I X ∑+∑=（A 295200719.0026422.0269022=+=（2）过载保护I z2=1.15I e1=1.15×303.85=350A 则 n 取1 （3）短路保护I d ≥8I Qe =350×8=2800A 则 n 取7 灵敏度系数校验：dI 4001.5⨯8、15106高抽巷总开整定计算配电开关KJZ-400；负荷103.5kW （1）电缆阻抗0.69kV 电缆L 1=0.58km ，截面35mm ²； 0.69kV 电缆L 2=0.01km ，截面16mm ²； 查表得： R o2=0.616Ω/ km, X o2=0.084Ω/ kmR o2=1.369Ω/ km, X o2=0.09Ω/ km电缆电阻、电抗：R g1=0.616×0.58=0.35728Ω X g1=0.084×0.58=0.04872 R g2=1.369×0.01=0.01369Ω X g2=0.09×0.01=0.0009Ω∑R=0.002675+0.35728+0.01369=0.373645Ω ∑X=0.02673+0.04872+0.0009=0.07635Ω22ed4)(R)2U I X ∑+∑=（A 56.90407635.0373645.0269022=+=（2）过载保护I z4=1.15I e1=1.15×108.26=124A 则 n 取0.3（3）短路保护I d ≥6I Qe =108.26×6=649.56A 则 n 取1.6 灵敏度系数校验：=dd4I I 33.14007.156.904=⨯＞1.2 满足灵敏度要求 1.4 9、15号上山材料巷总开整定计算配电开关：KBZ-400 负荷：110kW （1）电缆阻抗0.69kV 电缆L 1=0.15km ，截面35mm ²； 0.69kV 电缆L 2=0.01km ，截面16mm ²； 查表得：R o2=0.616Ω/ km, X o2=0.084Ω/ kmR o2=1.369Ω/ km, X o2=0.09Ω/ km电缆电阻、电抗：R g1=0.616×0.15=0.0924Ω X g1=0.084×0.15=0.0126Ω R g2=1.369×0.01=0.01369Ω X g2=0.09×0.01=0.0009Ω∑R=0.002675+0.0924+0.01369=0.108765Ω ∑X=0.02673+0.0126+0.0009=0.04023ΩA 55.29700.040230.108765269022=+=（2）过载保护I z5=1.15I e1=1.15×115=132A 则 n 取0.33 （3）短路保护I d ≥8I Qe =115×8=920A 则 n 取2.3 灵敏度系数校验=dd5I I 3.54004.155.2970=⨯＞1.2 满足灵敏度要求 3.29、15号上山配电室总开整定计算配电开关：KBZ-400 负荷：377.5kW （15号上山采区回风、15106运输）（2）过载保护I z5=1.15I e1=1.15×394.85=454A 则 n 取1 （3）短路保护I d ≥8I Qe =400×8=3200A则 n 取8 灵敏度系数校验=dd5I I 3.54004.155.2970=⨯＞1.2 满足灵敏度要求 29520/3200=9.29、15号上山配电室总开整定计算配电开关：KBZ-400 负荷：367.5kW （15号上山材料巷、15106回风）（2）过载保护I z5=1.15I e1=1.15×384=442A 则 n 取1 （3）短路保护I d ≥8I Qe =400×8=3200A 则 n 取8 灵敏度系数校验=dd5I I 3.54004.155.2970=⨯＞1.2 满足灵敏度要求 29520/3200=9.26、15号上山胶带运输机电机处I d3（2）值：配电开关ZJT2-400；负荷315kW （1）电缆阻抗1.2kV 电缆L 1=0.10km ，截面95mm ²； 1.2kV 电缆L 2=0.02km ，截面70mm ²。

电气开关整定值低防开关整定计算一、过流保护：1、整定原那么:过流整定选取值I过流应依据开关可调整范围略大于或等于所带设备额定电流Ie。

如果低防开关带皮带负荷，为躲过皮带启动电流，过流整定值I过流应依据开关可调整范围取所带设备额定电流Ie的1.5倍。

低防总开关过流整定值考虑设备同时运行系数和每台设备运行时的负荷系数〔取同时系数Kt=0.8－0.9，负荷系数取Kf＝0.8－0.9〕，在选取时总开关过流整定值应为各分开关〔包括照明综保〕过流整定值乘以同时系数Kt和负荷系数Kf。

〔依据经历，如果总开关所带设备台数较少，同时系数可取0.9〕。

2、计算公式〔额定电流Ie〕Ie=Pe/〔Ue cosФ〕Pe：额定功率〔W〕Ue：额定电压〔690V〕 cosФ：功率因数〔一般取0.8〕注：BKD1-400型低防开关过流整定范围〔40-400A〕BKD16-400型低防开关过流整定范围〔0-400A〕二、短路保护〔一〕、BKD16-400型1、整定原那么：分开关短路保护整定值选取时应小于被保护线路末端两相短路电流值，略大于或等于被保护设备所带负荷中最大负荷的起动电流加其它设备额定电流之和，取值时应为过流值的整数倍，可调范围为3-10Ie。

总开关短路保护整定值应小于依据变压器二次侧阻抗值算出的两相短路电流值，大于任意一台分开关的短路定值。

选取时依据情况取依据变压器二次侧阻抗值算出的两相短路电流值0.2－0.4倍，可调范围为3-10Ie。

2、计算原那么：被保护线路末端两相短路电流计算时，阻抗值从变压器低压侧算起，加上被保护线路全长的阻抗〔总开关计算被保护线路的阻抗时，电缆阻抗忽略不计，只考虑变压器二次侧阻抗值〕。

被保护设备所带负荷中的最大负荷的启动电流按该设备额定电流的5－7倍计算。

3、计算公式：〔1〕变压器阻抗：Zb〔6000〕=Ud%×Ue2/SeUd%：变压器阻抗电压Ue ：变压器额定电压〔6000V〕Se：变压器容量〔VA〕〔2〕换算低压侧〔690V〕后的阻抗Zb〔690〕=〔690/6000〕2×Zb〔6000〕〔3〕被保护线路的阻抗电抗：XL=XOL 〔XO千伏以下的电缆单位长度的电抗值：0.06欧姆/千米；L：线路长度km〕电阻：RL=L/DS＋RhL：线路长度〔米〕S：导线截面积〔毫米2〕D：电导率〔米/欧*毫米2，铜芯软电缆按65oC时考虑取42.5，铜芯铠装电缆按65oC时考虑取48.6〕Rh：短路点电弧电阻，取0.01欧电缆的阻抗ZL＝所以总阻抗Z总＝Zb〔690〕＋ZL〔4〕两相短路电流计算I短＝Ue〔690〕/2Z总〔二〕BKD1-400型1、整定原那么：分开关近短保护整定值选取时应略小于被保护线路末端两相短路电流值，可调范围为400－4000A。

供电系统整定及短路电流计算说明书一、掘进工作面各开关整定计算：1、KBZ-630/1140馈电开关KBZ-630/1140馈电开关所带负荷为：12CM15-10D连续采煤机、4A00-1637-WT型锚杆机，10SC32-48BXVC-4型梭车。

（1）、连续采煤机各台电机及功率：两台截割电机 2*170=340KW；二台收集、运输电动机 2*45=90KW；两台牵引电动机 2*26=52KW；一台液压泵电动机 1*52=52KW；一台除尘电动机 1*19=19KW；合计总功率：553KW。

（2）、锚杆机各台电机及功率：两台泵电机： 2*45=90KW；（3）、梭车各台电机及功率：一台液压泵电动机 1*15=15KW；两台牵引电动机 2*37=74KW；一台运输电动机 1*19=19KW；合计总功率：108KW。

1.1、各设备工作时总的额定长期工作电流：∑Ie =∑Pe/ √3Uecos∮(计算中cos∮值均取0.75)∑Ie=751/1.73*1.14*0.75≈507.1A经计算，∑Ie ≈507.1（A），按开关过流热元件整定值≥Ie来选取整定值.则热元件整定值取510A。

短路脱扣电流的整定按所带负荷最大一台电机的起动电流（额定电流的5~7倍）加上其它电动机额定长时工作电流选取整定值。

最大一台电机（煤机截割电机）起动电流：I Q =6Pe/ √3Uecos∮=6*170/1.732*1.14*0.75≈688.79A∑Ie =∑Pe/ √3Uecos∮=581/1.732*1.14*0.75≈392.3A其它电机额定工作电流和为392.3(A)I Q +∑Ie=1081.12A则KBZ-640/1140馈电开关短路脱扣电流的整定值取1100A。

2 、QCZ83-80 30KW局部通风机控制开关的整定计算：同样控制的风机共计二台。

（1）、额定长时工作电流I e =Pe/ √3Uecos∮=30/1.732*0.66*0.75≈35(A)（2）、熔断器熔体熔断电流值的选取按设备额定长时工作电流的2.5倍选择。

采三区井下临时变电所高压开关整定值计算第一节 高压部分额定电流的计算方法:第一种:查书或从设备名牌上得出。

.第二种:通过计算方法可得:Ie=Pe/1.732UeCOS Ф（COS Ф取0.85）一、5#高爆 Ige=200A 带3#移变：1695轨道石门及临时水仓负荷（△Pe=651.9KW ，△Ie=392A ） 3#移变负荷表：（一）3#移变整定值：两相短路电流计算：变压器二次侧电压为1140V ，容量1000KVA ，型号KBSGZY-1000/1.2，系统容量为100MVA 计算。

1、查《煤矿井下供电的三大保护细则》附录二表1得，系统电抗Xx=0.0144Ω 电缆型号MYP-3×70-20m Lg=0.02Km （其电阻、电抗忽略不计） 2、变压器电阻、电抗：Rb=0.0101Ω Xb=0.0931Ω ∑R= Rb=0.0101Ω∑X=Xb+X X =0.0931+0.0144=0.1075Ω）（2d I =1.2/（222）（）（∑∑+X R ）=5557A 3、过流保护整定:代入公式1:Iz1= K1ΣIe/Kf/Kb=1.2×392/0.85/8.3=66.7An1=Iz1/Ieb=66.7/200＝0.33取0.3（移变高压侧过流电流整定倍数取0.3倍,即为Iz1= 60A ，时限取2.5S ） 4、短路保护整定:代入公式2:Iz2=( K2×IQe+ΣIe) /Kb =（1.2×1.3×7×139+252）/8.3 =213.2A代入公式3：n2=Iz2/Ige =1.066取0.2（移变高压侧短路电流整定倍数取1.5倍，即为Iz2=300A ）名称 功率Pe(KW) 额定电流Ie(A) 额定电压Ue (V) 名称 功率Pe(KW) 额定电流Ie(A) 额定电压 Ue(V) 水泵 2×220 2×139 1140 带式输送机 55 39.6 1140 潜水泵 37 26.7 1140 带式输送机 110 69.6 1140 照明综保2.221140张紧装置5.53.9611405、效验灵敏度系数：Km=）（2d I / K b I z2=5557/(8.3×300)=3.35>1.2所以,满足要求。

开关整定值的相关知识整定值也叫设定值，就是在自动控制系统里，当某一物理量，到达某一数值时，将发生某一动作。

比方：为了保护某一电动机，在控制系统中有过电流继电器，我们把过电流继电器调整为100A动作，当电流到达100A时过电流继电器动作，切断电源，或发出信号。

这个100A即为过电流继电器的整定值。

另一种情况，如某一电动机，速度是自动控制的，我们把速度控制装置设置为1000转/分，那么这个1000转/分就是电动机速度的整定值。

开关整定电流值和短延时电流值关系整定电流值：相当于过电流保护值，当电流大于这个值时，空开跳掉短延时电流：短路保护，当电流大于设定时，在短延时时间内空开掉整定电流指断路器可以正常负载的电流。

当电流大于此值时，断路器过一段时间后跳闸〔这个动作电流一般叫作长延时电流，呈反时限特性)。

短延时电流:一般为整定电流的数倍，但低于瞬动保护值，当电路中电流到达此值并持续相应的时间〔短延时时间〕，断路器动作。

〔呈定时限特性〕一般电子型/智能型断路器有短延时电流〔并有时间值〕，这两个参数应该用户可以自己调节。

还有一个就是瞬动电流，当到达此值时，断路器应在200mS之内动作。

漏电保护开关根据动作原理，可分为电压型和电流型两大类，鉴于电压型漏电保护只能作总保护，平安供电可靠性低及保护上的局限性，在我国已淘汰，这里主要介绍电流型漏电保护开关。

根据构造和动作原理这种开关可分为脉冲式、电磁式、电子式三大类，现分述如下：脉冲式漏电保护开关工作原理是利用电流突变而动作，虽然存在有电流、时间动作死区，每条支路投入时都有可能产生误动作的缺点，但脉冲式漏电保护开关具有认别性，可开展为智能型漏电保护开关，作为配电变压器总保护，主干线1级保护，整定动作的电流值、时间值都较大，在多级保护中上述的缺点是完全可以抑制的。

电磁式漏电保护开关的特性不受电源电压影响，环境温度对特性影响也很小，耐压冲击才能强，外界磁场干扰小，并具有构造简单、进出线可倒接等优点；但耐机械冲击振动才能较差，满足延时反时限特性要求比较困难，制造要求精细，价格较贵，且灵敏度以30mA为限，只适用于小容量负荷，因此已被电子式漏电保护开关所取代。

高爆开关整定计算原则一、计算原则与公式根据煤矿井下供电的三大保护细则：1、过载值：Ig ≤ϕcos3⋅⋅UePeIg……高压配电装置的过载整定值,A；Pe……高压配电装置所带负荷的额定功率之和,KW；Ue……高压配电装置的额定电压,KV；cosϕ……功率因数,取0.85；2、短路值：Iz ≥()∑+⨯IekI xQeK b4.1Iz……高压配电装置的短路电流整定值；IQe……容量最大的电动机额定起动电流,包括同时启动的几台电动机,A;Kb……矿用变压器的变压比,一次电压与二次电压的比值；∑Ie……其余已启动的除外电动机的额定电流之和；kx……需用系数,取1；对于电子式高压综合保护器,按电流互感器5A倍数分级整定：式中 n ……互感器二次额定电流5A 的倍数；Ige ……高压配电装置额定电流,A;3、对于Y/∆接线变压器,计算出的整定值灵敏度应按公式校验：5.13)2(≥z b d I k I I d 2……变压器低压侧两相短路电流,A;I z ……高压配电装置短路电流整定值；k b ……矿用变压器的变压比；4、公式S V X 2=、∑=X Vs I 33、∑=X V S 2、32866.0s s I I =X ……系统电抗V 2……系统电压S ……系统短路容量按上级供电部门给定系统短路容量,如果没有,按100MVA 计算 I s 3……稳态三相短路电流∑X ……短路回路的总电抗二、整定列表。

电气开关电流整定值计算台账使用地点计算内容、步骤及结果整定值工作面及机巷1、在用的电气开关（1）、电源总切：QBZ-200/1140 (660、380) 一台（2）、皮带、溜子开关：QBZ-80/660（380）二台（3）、回柱绞车开关：QBZ-80/660（380）N 一台2、在用设备（1）、DTS-50/30KW皮带输送机一台（2）、SGB-420/30KW刮板运输机一台（3）、JH-7.5KW回柱绞车一台（4）、ZMS15-127V 1.2KW电煤钻一台3、用电设备的额定电流（1）、皮带电机：I e1 =1.2×30=36A(2)、溜子电机：I e1 =1.2×30=36A(3)、回柱绞车电机：I e1 =1.2×7.5=9A（4）、电煤钻电机：I e1 =1.2÷0.127×0.76=7.2A4、计算各电机启动电流：求：I eQ=？利用公式：I eQ=（4~8）I e 取系数为5分别的得到：（1）、皮带启动电流：I Eq1=5 I e1=5×36=180A(2)、溜子启动电流：I Eq2=5 I e1=5×36=180A(3)、回柱绞车启动电流：I Eq3=5 I e1=5×9=45A(4)、电煤钻启动电流：I Eq1=5 I e4=5×7.2=36A5、各开关电流整定值：求：I Z=？利用公式：I总Z= I Eq大／（1.8～2.5）+∑I e ①I总Z= I Eq／（1.8～2.5）②取热熔断系数为2.3（1）、计算电源总切开关QBZ-200/1140 (660、380) 电流整定值：使用地点计算内容、步骤及结果整定值工作面及机巷根据公式①得：利用公式：I总Z= I eQ大／2.3+∑I e= I eQ大／2.3+I e1+I e2+I e3=180／2.3+36+9+7.2=130.4A取整定值：150A（2）、计算皮带开关QBZ-80/660（380）电流整定值：根据公式②得：I Z1= I Eq1／2.3= 180／2.3=78.26A取整定值：80A(3)、计算溜子开关QBZ-80/660（380）电流整定值：根据公式②得：I Z1= I Eq1／2.3= 180／2.3=78.26A取整定值：80A(4)、计算回柱绞车开关QBZ-80/660（380）电流整定值：根据公式②得：I Z1= I Eq3／2.3= 45／2.3=19.56A取整定值：20AQBZ-200I整定值 A电气开关电流整定值计算台账使用地点计算内容、步骤及结果整定值工作面及机巷2、在用的电气开关（4）、电源总切：QBZ-200/1140 (660、380) 一台（5）、皮带、溜子开关：QBZ-80/660（380）二台（6）、回柱绞车开关：QBZ-80/660（380）N 一台3、在用设备（5）、DTS-50/30KW皮带输送机一台（6）、SGB-420/30KW刮板运输机一台（7）、JH-7.5KW回柱绞车一台（8）、ZMS15-127V 1.2KW电煤钻一台4、用电设备的额定电流（1）、皮带电机：I e1 =1.2×30=36A(2)、溜子电机：I e1 =1.2×30=36A(3)、回柱绞车电机：I e1 =1.2×7.5=9A（4）、电煤钻电机：I e1 =1.2÷0.127×0.76=7.2A4、计算各电机启动电流：求：I eQ=？利用公式：I eQ=（4~8）I e 取系数为5分别的得到：（1）、皮带启动电流：I Eq1=5 I e1=5×36=180A(2)、溜子启动电流：I Eq2=5 I e1=5×36=180A(3)、回柱绞车启动电流：I Eq3=5 I e1=5×9=45A(4)、电煤钻启动电流：I Eq1=5 I e4=5×7.2=36A5、各开关电流整定值：求：I Z=？利用公式：I总Z= I Eq大／（1.8～2.5）+∑I e ①I总Z= I Eq／（1.8～2.5）②取热熔断系数为2.3（1）、计算电源总切开关QBZ-200/1140 (660、380) 电流整定值：使用地点计算内容、步骤及结果整定值工作面及机巷 1、在用电气开关：(1)、电源总切：QBZ-200/1140（660、380）一台(2)、液压钻机开关：QBZ-80/660（380）一台(3)、三专电源总切：QBZ-200/1140（660、380）一台(4)、局扇开关：QBZ-80/660（380）二台2、在用设备：（1）、ZY-750矿用液压钻机18.5KW 一台（2）、ZMS15-127V 18.5KW 一台（3）、FBD Y№5-6/2×11KW局扇一台3、用电设备的额定电流：(1)、矿用液压钻机电机：I e1=1.2×18.5=22A(2)、电煤钻电机：I e1=1.2÷0.127×0.76=7.2A(3)、Ⅰ#局扇电机：I e1=1.2×22=26A(4)、Ⅱ#局扇电机：I e1=1.2×22=26A4、计算各电机的启动电流：求：I eQ=？利用公式：I eQ=（4~8）I e 取系数为5分别的得到：(1)、矿用液压钻机启动电流：I Eq1=5 I e1=5×22=110A(2)、电煤钻启动电流：I Eq1=5 I e2=5×7.2=36A(3)、Ⅰ#局扇启动电流：I Eq3=5 I e3=5×26=130A(4)、Ⅱ#局扇启动电流：I Eq4=5 I e4=5×26=130A5、计算各开关的电流整定值：求：I Z=？利用公式：I总Z= I Eq大／（1.8～2.5）+∑I e ①I总Z= I Eq／（1.8～2.5）②取热熔断系数为2.3QBZ-200I整定值 A使用地点计算内容、步骤及结果整定值工作面及机巷根据公式①得：利用公式：I总Z= I eQ大／2.3+∑I e= I eQ大／2.3+I e1+I e2=180／2.3+7.2=55.02A取整定值：60A（2）、计算液压钻机开关 QBZ-80/660（380）电流整定值：根据公式②得：I Z1= I Eq人／2.3=110／2.3=47.82取整定值：50A（3）、计算三专电源总切QBZ-200/660(380)电流整定值：根据公式②得：利用公式：I总Z= I eQ大／2.3+∑I e= I eQ大／2.3+I e4=130／2.3+26=82.52A取整定值：90A（4）、计算Ⅰ#局扇开关QBZ-80/660（380）电流整定值：根据公式②得：I Z1= I Eq3／2.3=130／2.3=56.52取整定值：60AQBZ-200I整定值 A使用地点计算内容、步骤及结果整定值工作面及机巷（5）、计算Ⅱ#局扇开关QBZ-80/660（380）电流整定值：\根据公式②得：I Z1= I Eq3／2.3=130／2.3=56.52取整定值：60AQBZ-200I整定值 A。
