插头,插座及连接器基础知识

插座与插头知识点总结一、插座的基本知识1. 插座的种类插座是用来供电器插头连接电源的装置。

按照使用场所和功能，插座可以分为家用插座、商用插座、工业插座等。

根据安装方式以及外形，插座又可以分为墙壁插座、地面插座、插排等。

在国家标准中，插座分为16A和10A两种，一般家庭用的插座为16A。

2. 插座的标准我国制定了GB 2099.3《家用和类似用途插头插座及插座连接器的安全要求》，对插座的标准进行了规定，确保其电气性能、机械性能、外观尺寸等方面符合国家安全要求。

除此之外，国家还颁布了《住宅电气装置设计规范》，对插座的使用位置、安装高度等方面作了规定，以保障用户用电的安全。

3. 插座的安装与维护插座的安装应该由具备相关资质的电工进行，安装前需要对线路进行检测，避免发生线路短路、漏电等问题。

在日常使用中，应该定期检查插座的安装是否牢固，插口是否松动，保持插座的表面清洁，避免积灰影响使用。

4. 插座的应用插座的应用范围非常广泛，我们在生活中可以看到插座在家庭、商场、学校、医院等各种场所都有使用。

我们可以在插座上连接电视、冰箱、洗衣机、电脑、手机充电器等各种电器设备，方便我们的日常生活。

二、插头的基本知识1. 插头的种类插头是电器设备的接头部分，用来与插座连接电源，是家用电器设备的重要部分。

根据插头的标准和形状，可以将插头分为欧标插头、美标插头、英标插头等。

在国家标准中，我国规定的插头标准为GB 1002-2008《家用和类似用途插头插座的标准》。

2. 插头的结构插头由插口、引线、插针等组成，插口为插头与插座连接的部位，插头引线为连接电器的电源部分，插针为插头与插座连接的全金属导电部分。

插头的结构应符合国家标准要求，保证其安全可靠。

3. 插头的安全性插头的安全性是我们使用电器时需要关注的重点。

插头在使用前需要检查引线是否完好，插针是否变形，避免在插入插座时造成危险。

插头的引线应符合电器设备的功率要求，不可过长或者过短，并且需要有耐高温、耐磨损等特性，以确保其安全可靠的使用。

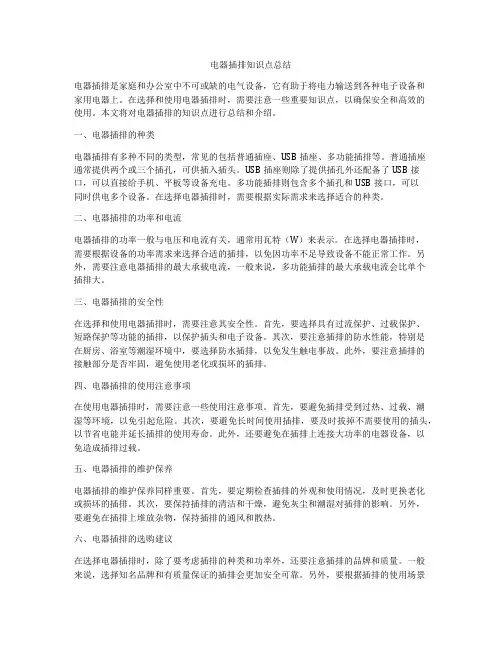

电器插排知识点总结电器插排是家庭和办公室中不可或缺的电气设备，它有助于将电力输送到各种电子设备和家用电器上。

在选择和使用电器插排时，需要注意一些重要知识点，以确保安全和高效的使用。

本文将对电器插排的知识点进行总结和介绍。

一、电器插排的种类电器插排有多种不同的类型，常见的包括普通插座、USB插座、多功能插排等。

普通插座通常提供两个或三个插孔，可供插入插头。

USB插座则除了提供插孔外还配备了USB接口，可以直接给手机、平板等设备充电。

多功能插排则包含多个插孔和USB接口，可以同时供电多个设备。

在选择电器插排时，需要根据实际需求来选择适合的种类。

二、电器插排的功率和电流电器插排的功率一般与电压和电流有关，通常用瓦特（W）来表示。

在选择电器插排时，需要根据设备的功率需求来选择合适的插排，以免因功率不足导致设备不能正常工作。

另外，需要注意电器插排的最大承载电流，一般来说，多功能插排的最大承载电流会比单个插排大。

三、电器插排的安全性在选择和使用电器插排时，需要注意其安全性。

首先，要选择具有过流保护、过载保护、短路保护等功能的插排，以保护插头和电子设备。

其次，要注意插排的防水性能，特别是在厨房、浴室等潮湿环境中，要选择防水插排，以免发生触电事故。

此外，要注意插排的接触部分是否牢固，避免使用老化或损坏的插排。

四、电器插排的使用注意事项在使用电器插排时，需要注意一些使用注意事项。

首先，要避免插排受到过热、过载、潮湿等环境，以免引起危险。

其次，要避免长时间使用插排，要及时拔掉不需要使用的插头，以节省电能并延长插排的使用寿命。

此外，还要避免在插排上连接大功率的电器设备，以免造成插排过载。

五、电器插排的维护保养电器插排的维护保养同样重要。

首先，要定期检查插排的外观和使用情况，及时更换老化或损坏的插排。

其次，要保持插排的清洁和干燥，避免灰尘和潮湿对插排的影响。

另外，要避免在插排上堆放杂物，保持插排的通风和散热。

六、电器插排的选购建议在选择电器插排时，除了要考虑插排的种类和功率外，还要注意插排的品牌和质量。

了解电脑的电源线和插座接口电脑是我们日常生活和工作中必不可少的工具，而电脑的使用离不开电源线和插座接口。

了解电脑的电源线和插座接口对我们正确、安全地使用电脑至关重要。

本文将从电源线和插座接口的基本知识、种类以及使用注意事项等方面进行介绍。

一、电源线的基本知识电源线是将电源输送到电脑的重要组成部分，它起到了连接电源和电脑的桥梁作用。

电源线一般由导线、插头和插座等构成。

导线是电源线中传输电流的部分，通常由铜等导电性好的材料制成，以保证电流传输的稳定性和高效性。

插头是连接电源和电脑的部分，它将电源线的一端插入电源插座，另一端插入电脑主机。

插座是接收插头的部分，它通常位于电脑主机的背面。

二、电源线的种类根据不同的标准和规范，电脑的电源线有多种不同的类型。

其中，常见的有三种：国际电工委员会（IEC）C13电源线、美标电源线和英标电源线。

1. IEC C13电源线IEC C13电源线是一种被广泛应用于计算机和其他电子设备的电源线。

它通常由三芯线构成，内部分别有火线、零线和地线。

这种电源线的插头为C14型，插座为C13型，在电脑主机上有一个匹配的插口，插入后需旋紧以确保稳固。

2. 美标电源线美标电源线是用于美国市场的一种电源线，也被称为NEMA电源线。

它通常由三芯线构成，内部分别有火线、零线和地线。

这种电源线的插头和插座遵循美国电气制造商协会（NEMA）的标准，插头插座之间通过插槽和齿轮固定。

3. 英标电源线英标电源线是用于英国市场的一种电源线，也被称为BS电源线。

它通常由三芯线构成，内部同样分别有火线、零线和地线。

这种电源线的插头和插座遵循英国标准（BS）规定。

三、使用电源线的注意事项1. 购买合适的电源线：在选购电源线时，要根据自己所在国家和地区的标准购买相应的电源线，以确保兼容性和安全性。

2. 确保连接牢固：插头插入插座时要确保插牢并旋紧，避免松脱造成电源中断或电源线短路引发安全事故。

3. 避免过度拉扯：在使用电源线时，要避免过度拉扯，以免导线受到损坏或插头脱落。

电线插头连接器培训讲义1. 简介电线插头连接器是在电器设备连接电源时使用的配件，用于将电线与电源插座连接起来，实现电流的传输。

合理使用电线插头连接器能够确保电器设备的安全运行，同时也方便了电器的使用和维护。

本讲义将介绍电线插头连接器的基本知识、安装方法和注意事项。

2. 电线插头连接器的分类根据不同的标准和用途，电线插头连接器可以分为多种类型，常见的包括：•国际电工委员会（InternationalElectrotechnical Commission，IEC）标准插头连接器•美国国家标准学会（American National Standards Institute，ANSI）标准插头连接器•华人电机协会（Chinese Institute ofElectrical Engineering，CIEE）标准插头连接器•其他地区或企业自定义的插头连接器不同类型的插头连接器在外形、尺寸、电气性能等方面存在差异，使用时需要根据具体需求进行选择。

3. 电线插头连接器的组成电线插头连接器一般由插头和插座两部分组成。

3.1 插头插头是连接电源的端子，通常由金属材料制成，包括插针和壳体两部分。

插针是插入插座的部分，而壳体则用于固定插针和保护电线。

插头的形状和尺寸因插头连接器的类型不同而有所差异。

3.2 插座插座是连接电器设备的端子，也通常由金属材料制成。

插座内部包含插孔，用于插入插头插针，并与电源进行连接。

插座的形状和尺寸也因插头连接器的类型不同而有所差异。

4. 电线插头连接器的安装方法正确的安装电线插头连接器对于保证电器设备的安全使用至关重要。

以下是一般的安装步骤：1.首先，确保电源已经断开，以避免触电危险。

2.根据电源和插头连接器的类型，确定正确的连接方式。

一般来说，插头连接器的插针应与插座的插孔相互对应。

3.将电线剥离一小段外皮，露出导线。

根据插头连接器的设计，连接导线的方法可能会有所不同，一般包括扎紧螺丝、焊接或压接等方式。

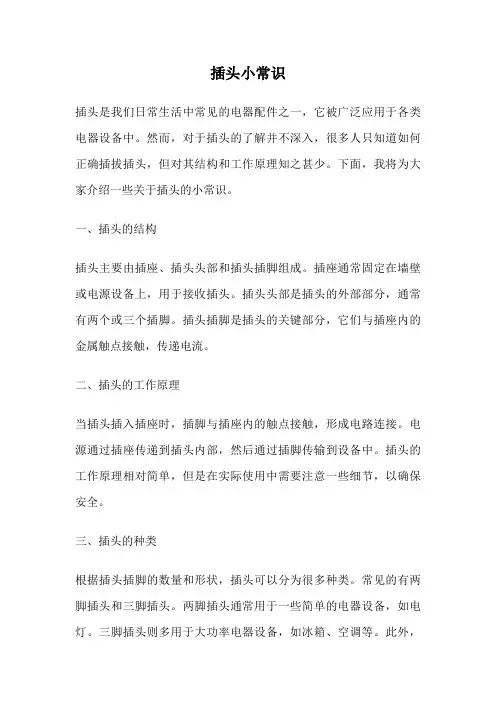

插头小常识插头是我们日常生活中常见的电器配件之一，它被广泛应用于各类电器设备中。

然而，对于插头的了解并不深入，很多人只知道如何正确插拔插头，但对其结构和工作原理知之甚少。

下面，我将为大家介绍一些关于插头的小常识。

一、插头的结构插头主要由插座、插头头部和插头插脚组成。

插座通常固定在墙壁或电源设备上，用于接收插头。

插头头部是插头的外部部分，通常有两个或三个插脚。

插头插脚是插头的关键部分，它们与插座内的金属触点接触，传递电流。

二、插头的工作原理当插头插入插座时，插脚与插座内的触点接触，形成电路连接。

电源通过插座传递到插头内部，然后通过插脚传输到设备中。

插头的工作原理相对简单，但是在实际使用中需要注意一些细节，以确保安全。

三、插头的种类根据插头插脚的数量和形状，插头可以分为很多种类。

常见的有两脚插头和三脚插头。

两脚插头通常用于一些简单的电器设备，如电灯。

三脚插头则多用于大功率电器设备，如冰箱、空调等。

此外，还有一些特殊用途的插头，如音频插头和USB插头等。

四、插头的使用注意事项插头作为电器设备的连接部件，使用时需要注意以下几点。

首先，插头插入插座时要确保插脚与触点接触良好，避免插头松动或插脚弯曲。

其次，插头插拔时应轻拿轻放，避免用力过大导致损坏。

最后，使用时要注意插座和插头的匹配，不要强行插入不适配的插座。

五、插头的发展趋势随着科技的不断发展，插头也在不断创新和改进。

现代插头通常采用安全保护设计，如防电击、防过压、防过热等功能。

此外，无线充电等新技术也在插头领域逐渐应用。

未来，插头有望更加智能化和便捷化。

总结起来，插头作为电器设备中不可或缺的一部分，对我们的生活起着重要作用。

了解插头的结构和工作原理，正确使用插头，并关注插头的发展趋势，可以帮助我们更好地使用电器设备，确保安全。

希望以上小常识能够对大家有所帮助。

接线端子插接插件及各类连接器的基础知识1.定义：接线端子插接插件是一种用于固定电线连接的装置，它们通常由两个主要部分组成：插头和插座。

插头用于连接电线的末端，而插座用于固定插头并提供连接电路的功能。

2.分类：接线端子插接插件可根据不同的标准进行分类，常见的有插拔式接线端子和螺钉式接线端子。

插拔式接线端子通常用于临时连接，插头和插座通过插入和拔出来实现连接。

螺钉式接线端子则通过旋紧螺钉来固定电线，具有更牢固的连接。

3.特点：接线端子插接插件具有连接可靠、安装方便、重复使用等特点。

通过使用接线端子插接插件，可以有效地进行电线连接，减少线路故障和维修的困扰。

1.定义：连接器是一种用于连接电子器件的装置，通过连接器可以实现电信号、电力和数据的传输。

连接器主要由插头和插座两部分组成，插头通常连接电源或信号源，而插座则连接设备或电源。

2.分类：连接器可以根据不同的应用和连接方式进行分类。

常见的连接器包括USB连接器、音频连接器、视频连接器、电源连接器、网线连接器等。

- USB连接器：用于连接电子设备，实现数据传输和充电功能。

常见的USB连接器有USB-A、USB-B、Micro USB和Type-C等。

-音频连接器：用于连接音频设备，实现音频信号的传输。

常见的音频连接器有耳机插孔、小型音频插孔和RCA插孔等。

-视频连接器：用于连接视频设备，实现视频信号的传输。

常见的视频连接器有HDMI连接器、VGA连接器和DVI连接器等。

-电源连接器：用于连接电源设备和电子设备，实现电力的传输。

常见的电源连接器有DC电源插头和AC电源插头等。

-网线连接器：用于连接计算机和网络设备，实现网络信号的传输。

常见的网线连接器有RJ45连接器和光纤连接器等。

3.特点：连接器具有插拔方便、连接可靠、灵活性强等特点。

不同类型的连接器适用于不同的连接需求，可以根据具体的应用场景选择合适的连接器。

总结：接线端子插接插件和各类连接器是电子电路连接中常用的元件，它们通过提供可靠的连接方式，实现电线、信号和电力的传输。

连接器基础知识培训教材连接器基础知识培训教材⼀﹑连接器简介1.连接器的起源连接器的诞⽣是从战⽃机的制造技朮中所孕育的﹐战役中的飞机必须在地⾯上加油﹑修理﹐⽽地⾯上的逗留时间是⼀场战役胜负的重要因素。

因此﹐⼆次⼤战中﹐美军当局决⼼致⼒于地⾯维修时间的缩短﹐增因战⽃机的战⽃时间。

他们先将各种控制仪器与机件单元化﹐然后再由连接器连成⼀体成为⼀个完整的系统。

修理时﹐将发⽣故障的单元拆开﹐更换新的单元﹐飞机就马上能升空作战。

战后A T-T贝尔实验室成功地开发了贝尔电话系统﹐接着计算机﹑通迅等产业的崛起﹐使得源⾃于单机技朮的连接器有了更多的发展机会﹐市场也迅速地扩张起来。

2.连接器的含义连接器﹐就是⽤于实⾏电路或电⼦机械等的相互间电器连接的器具(包含附件)称之为连接器(Connector)。

⼴义的连接器指所有信号间的桥梁﹐它包括各种单元化的电⼦﹑电器模块及组件在短时间内连接成⼀个完整系统。

3.连接器的分类3.1 按使⽤性质分外接式连接器(⽤于外接机壳)﹑内接式连接器(⽤于内接机壳)。

3.2 按加⼯⽅式分压着式(Crimp Type)﹑压接式(I.D.C Type)⼜称刺破式﹑焊接式(Solder Type)﹑零插⼊式(Z.I.F Type)。

3.3 按使⽤⽅式分线对板连接器﹑板对板连接器﹑线对线连接器﹑插座﹑输⼊输出连接器。

3.4 按形式分PCB板连接器﹑扁平电缆连接器﹑同轴电缆连接器﹑嵌⼊式连接器﹑压轴式连接器﹑圆形连接器﹑⾓形连接器﹑印刷配线板⽤连接器。

3.5 按结构分⼀般型连接器﹑耐湿防⽔型连接器﹑耐环境型连接器﹑⽓密性连接器﹑耐⽕型连接器﹑耐⽔型连接器。

4.连接器的组成连接器由绝缘体﹑插头结合体﹑插座结合体﹑线材四部份组成。

4.1 绝缘体﹕⽤来保持各结合体的固定位置并完成各结合体之间的电器绝缘的零件。

4.2 插头结合体﹕长⽅形或圆形的钢针或端⼦⽤来插⼊插座结合体的零件(端⼦或弹簧)。

4.3 插座结合体﹕为了维持与插头结合体有良好的接触⽽含有弹性机能的结合体零件。

接线端子插接插件和各类连接器的基础知识(共32页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--接线端子和各类连接器的基础知识接线端子用于将分开的电路连接到一起。

通常这些连接器用于常需要切换和断开的场合，如连接电源，连接外围电路，或者需要更换的扩展部分。

该教程涵盖内容在本教程中，我们将介绍下面主题关于接线端子的常见术语将接线端子进行区别分类介绍上述分类之间的区别介绍如何使用极性防反的接线端子介绍如何使用极性防反的接线端子建议先阅读在您开始阅读本文之前，请确保您已经知道或者学习了以下教程中所罗列的内容:什么是电路（What is a circuit）电压、电流、电阻和欧姆定律（Voltage, Current, Resistance and Ohm’s Law）导线的基础知识（Working with Wire）极性和极性元件（Polarity）如何给项目供电（Powering Your Project）接线端子术语在我们开始讨论一些常用的连接器之前，让我们来探讨用于描述接线端子的术语。

公母端子Gender–接线端子的公母性说明了它是用来插入还是被插入的。

（哈哈，如果你还是单纯的孩子，更详细的解释估计你得去问问你父母）遗憾的是，有些被称为公头的端子，实际上是按照母头的端子来使用的。

在接下来的示例中，我们将将说明这些缘由。

Male and female PH series JST connectors 左边公右边母的 PH系列的JSP接线端子极性-大多数接线端子有约定的极性方向。

这种特性使得接线端子可以防止接反。

North America wall plug 有极性的美规墙上插头。

通过为插头叶片两种不同的宽度，插头只能单向进入插座触点-触点是接线端子真正起作用的功能部分。

它们是彼此接触的金属部件，形成电气导通的连接。

这里也往往是导致连接不良的地方：触点可能变脏或氧化、或者金属弹片的弹性随时间蠕化变小而将导致触点松脱或连接不可靠。

电工接插板知识点总结一、接插板的种类1. 按使用功能：普通插座、充电插座、开关插座等2. 按插座数量：单孔插座、双孔插座、多孔插座3. 按安装方式：开孔安装、表面安装等4. 按材质：塑料插座、金属插座等二、接插板的安装1. 安装位置：接插板应安装在通风、安全的地方，避免潮湿、高温等环境2. 电源线路：安装接插板前应确保电源线路无故障，电压稳定3. 固定安装：需使用膨胀螺丝或其他固定装置，确保接插板牢固安全地安装在墙面或地面上4. 接线方法：确保接线准确、牢固，使用标准电工接线工具三、接插板的使用1. 负荷容量：根据接插板的规格和电器设备的功率确定接插板的负荷容量，不得超载使用2. 接插方式：使用插头插拔时需轻拔轻插，避免在拔插电器设备时扭曲接插板内部线路3. 长期使用：长期使用接插板时，要定期检查接插板是否损坏、老化，及时更换4. 防潮防尘：保持接插板干燥、清洁，避免潮湿和灰尘对接插板的影响四、接插板的维护1. 定期检查：定期检查接插板的外观、内部线路及固定装置是否正常2. 清洁保养：定期清洁接插板表面和内部的电气连接部分，确保其良好的接触性能3. 故障处理：一旦发现接插板出现故障，应及时断开电源并请专业人员维修五、接插板的安全使用1. 防触电：接插板应远离儿童，避免儿童触碰和意外触电2. 防火安全：接插板不应长时间负载运行，避免引起发热、短路等安全隐患3. 电气绝缘：避免接插板与水、潮气接触，防止发生漏电、短路等安全问题4. 合理使用：合理选择接插板的位置、使用方式，防止滥用导致接插板损坏以上是关于电工接插板的相关知识点总结，通过了解以上知识点，我们可以更加安全、有效地使用接插板，避免发生安全事故。

在安装和使用接插板时，一定要遵循相关的安全规范和标准，定期检查和维护接插板，保障家庭和工作场所的用电安全。

排插用电知识点总结一、排插的基本介绍排插是一种电气设备，通常用于将电力输入分配给多个设备或用具。

排插也被称为插座、插头和插座、插头和插口、插座和插口、插头和插口等。

排插用于分配电力是非常常见的，它通常用于办公室、家庭、商店以及工业环境。

排插有各种形状和大小，可以适应不同的用途。

一些排插还配有开关、保险丝和其他附加功能，以便更好地控制电力输入。

二、排插的安装和使用注意事项1. 选择合适的排插在安装和使用排插时，首先要选择适合自己需求的排插。

货比三家，多比较几款排插的品质和价格，然后选择符合自己需求的产品。

2. 安装位置和方式排插的安装位置和方式也非常重要。

要选择干燥、通风的位置，防止水汽和尘埃进入排插内部，引发短路和火灾。

安装时要妥善处理线缆，避免发生局部短路。

3. 不可超载使用排插的最大功率一般是有限制的，超出功率范围使用可能会引发线路过载、排插发热、引发火灾等安全隐患。

在使用排插时要明确其额定功率，并且不得超过其额定功率。

4. 使用标准规格插头在插头方面，要选择符合国家标准的插头，不可随意更换或擅自改装。

5. 插头不能插拔过多次如果排插经常被拔出来再插入，插头和排插的插片可能会松动，导致接触不良，甚至产生火花，引起火灾。

6. 定期维护和检查排插的定期维护和检查是非常重要的。

排插在长时间使用后，插头和插座之间的接触片可能会松动，这样会引起接触不良，甚至导致火灾。

因此，定期检查和维护是非常必要的。

三、排插的电气知识1. 关于电源线排插的电源线通常是采用铜芯线，经过编织或者绝缘处理。

铜芯线有较好的导电性能，而编织或者绝缘处理可以保护电线不受损。

2. 关于插座设计插座设计一般采用多孔插座，可以同时供应多个电器使用。

有些排插还设计了USB插座，适合于各种充电设备。

3. 关于防雷等级一些排插还具备防雷功能，能够有效地防止雷电干扰，保护电器设备不受雷击而损坏。

四、排插的维护和安全使用1. 定期清洁使用时间长了，排插表面会沾上尘埃和杂物，这样不仅不美观，而且也可能影响电气性能。

第一章：插头基础知识一.插头电源线的基本概述念：1.电源线基本结构：1.1插头（plug）：指与电源线连接且带有公（male）插销的部分，全名应当是叫插头连接器。

对于两脚扁形插头，英文有时拼写为duckhead（鸭头，取其形象意）。

可以直接插到插座上的为插头。

1.2连接器（connector）：指与电源线连接且带有母（female）插孔插套的部分。

器具耦合器的一个组成部分，与电源软线形成一体，或打算由电源线连接到其它上的附件。

1.3器具输入插座（inlet）：其状态与1.1类似，但是装在电器器具等固定体上的，而不连线，包括装在插座本体上的。

器具耦合器的一个组成部，与器具或设备形成一体或安装在器具工设备内，或打算固定到器具或设备上的附件。

1.4插座（socket）：其状态与1.2类似，但是安装位置与1.3相同。

全名应当是叫器具插座。

这四个词中的1.2和1.3我们自己经常会混淆，往往把带销子的都叫插头，带孔的都叫插座，但实际是不同的。

1.5器具耦合器：由连接器和器具输入插座两部分组成，可任意地使电源线与器具或其他设备连接或断开的耦合器。

插座：有一个或一个以上电路接线可插入的座，通过它可插入各种接线，便于与其他电路接通。

通过线路与铜件之间的连接与断开，来达到最终达到该部分电路的接通与断开。

电源插座（ Socket-outlet）：具有设计用于与插头的插销插合的插套，并且装有用于连接软缆的端子的电器附件。

固定式插座（Fixed socket-outlet）：用于与固定布线连接的插座。

移动式插座（Portable socket-outlet）：打算连接到软缆上或与软缆构成整体的、而且在与电源连接时易于从一地移到另一地的插座。

多位插座（Multiple socket-outlet）：两个或多个插座的组合体。

器具插座（Socket-outlet for appliances）：打算装在电器中的或固定到电器上的插座。
