下载文档原格式

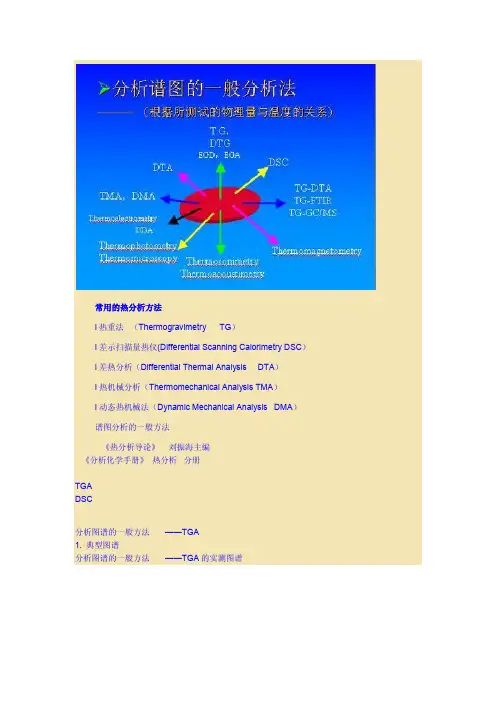

常用的热分析方法l热重法（Thermogravimetry TG）l 差示扫描量热仪(Differential Scanning Calorimetry DSC）l 差热分析（Differential Thermal Analysis DTA）l 热机械分析（Thermomechanical Analysis TMA）l 动态热机械法（Dynamic Mechanical Analysis DMA）谱图分析的一般方法《热分析导论》刘振海主编《分析化学手册》热分析分册TGADSC分析图谱的一般方法——TGA1. 典型图谱分析图谱的一般方法——TGA的实测图谱I、PVC 35.26%II、Nylon 6 25.47%III、碳黑14.69%IV、玻纤24.58%已知样品的图谱分析与已知样品各方面特性结合起来分析如：无机物（黏土、矿物、配合物）、生物大分子、高分子材料、金属材料等热分析谱图都有各自的特征峰。
与测试的仪器、条件和样品结合起来分析仪器条件样品应用与举例TGA DSC/DTA TMA影响测试图谱结果的因素——测试条件TGA升温速率样品气氛扫描速率样品气氛升温速率对TGA 曲线的影响气氛对TGA 曲线的影响PE TGA-7测试条件：扫描速率：10C/min气氛：a. 真空 b. 空气流量：20ml/min样品：CaCO3（AR）过200目筛，3-5mg扫描速率对DSC/DTA曲线的影响气氛对DSC/DTA曲线的影响气氛的性质两个氧化分解峰曲线b：一个氧化分解峰，和一个热裂解峰影响测试图谱结果的因素——样品方面TGA/DSC/DTA样品的用量样品的粒度与形状样品的性质样品用量对TGA/DSC/DTA曲线的影响样品的粒度与形状对曲线的影响——TGA/DSC/DTA样品的性质对曲线的影响——TGA/DSC/DTATGA/ DSC/DTA热分析曲线的形状随样品的比热、导热性和反应性的不同而不同。
即使是同种物质，由于加工条件的不同，其热谱图也可能不同。
热分析法PPT课件•热分析法概述•热分析法的实验技术•热分析法的数据处理与解析•热分析法在材料科学中的应用目•热分析法在化学领域的应用•热分析法的优缺点及发展前景录热分析法概述热分析法的定义与原理定义原理材料科学用于研究材料的热稳定性、相变、热分解等性质，以及材料的组成和结构。
化学分析用于确定物质的组成、纯度、热稳定性等，以及研究化学反应的热力学和动力学。
生物医学用于研究生物组织的热性质、生物大分子的热稳定性以及药物的热分析。
环境科学用于研究环境污染物的热性质、热分解以及环境样品的热分析。
早期阶段发展阶段现代阶段热分析法的实验技术定义热重分析（Thermogravimetric Analysis ，TGA ）是在程序控制温度下，测量物质的质量与温度关系的一种技术。
要点一要点二原理物质在加热过程中会伴随质量的变化，这种变化是由于物质的分解、挥发、升华等物理或化学过程引起的。
通过测量物质质量随温度的变化，可以得到物质的热稳定性、热分解温度、热分解过程等信息。
应用热重分析广泛应用于无机物、有机物及聚合物的热分解研究，以及固体物质的成分分析等领域。
要点三定义01原理02应用03差示扫描量热法定义原理应用热机械分析定义原理应用热分析法的数据处理与解析数据采集数据预处理数据转换030201数据处理的基本步骤数据解析的方法与技巧峰识别与解析01基线选择与调整02动力学参数计算03数据可视化与报告生成数据可视化结果解读与讨论报告生成热分析法在材料科学中的应用热重分析（TGA）通过测量材料在升温过程中的质量变化，研究其热分解、氧化等反应，评估材料的热稳定性。
差热分析（DTA）记录材料在升温或降温过程中的热量变化，分析材料的热效应，判断其热稳定性。
热机械分析（TMA）测量材料在温度变化过程中的形变和应力，研究材料的热膨胀、收缩等性能，评估其热稳定性。
材料热稳定性的研究材料相变过程的探究差示扫描量热法（DSC）热光分析X射线衍射分析（XRD）体积热膨胀系数测定测量材料在升温过程中的体积变化，计算其体积热膨胀系数，了解材料的热膨胀特性。

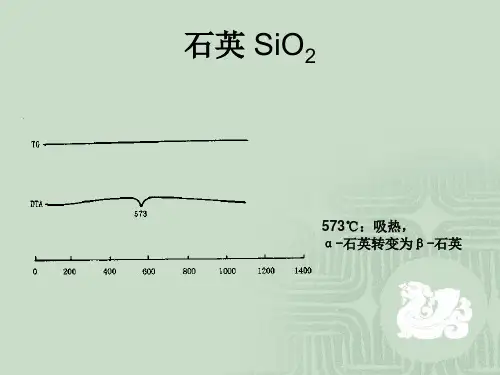

热分析图谱在无机材料的研究过程中, 经常会遇到一些与热量的吸收和释放、质量的增减以及几何尺寸的伸缩等有关的化学或物理变化,如分解反应、相转变、熔融、结晶和热膨胀等。
为了探索合理的制备工艺和深入了解材料的化学物理性质, 有必要对这些过程进行较为精细的研究, 这些研究离不开热分析技术。
热分析技术为材料的研究提供了一种动态的分析手段, 它简明实用, 目的性强, 因此广为研究人员使用。
热分析技术已经成为材料研究中不可缺少的一种分析手段。
材料研究过程中, 经常需要判断某些特定过程的转化温度, 如化学反应温度、相转变温度、熔融温度、玻璃化转变温度、吸脱附温度, 以及由非晶态向晶态转变的结晶温度等。
这些变化过程往往伴随着热量的释放或吸收, 有些过程还可能伴随着质量的变化, 因此为得到较为全面的分析会将几种热分析技术结合起来。
下面是热分析技术在无机方面应用的一些例子。
差热分析技术在玻璃工业中的应用差热分析对于非晶态玻璃的研究,主要用于测定玻璃的转变温度Tg 、析晶温度Tx 和熔化温Tm ,因为在这些特征温度点有明显的热效应发生。
1）用溶胶-凝胶法分别制备了含有P 2O 5和不含P 2O 5的两种CaO-P 2O 5-SiO 2系统生物活性玻璃，对凝胶采用TG-DTA 技术研究了从凝胶到玻璃转变的热行为。
如图，80S1和 80S2玻璃的组成如下表所示：上图所示凝胶的热反应机理为：凝胶在热处理过程中，首先是残余的水分和乙醇的挥发；接着TEOS（正硅酸四乙酯）中的酯类基团开始氧化分解，对80S2，300-420℃之间还持续着TEP（磷酸三乙酯）中乙氧基基团的氧化挥发；到470℃硝酸盐和磷酸盐分解，随着残余物的挥发排除，内部粒子逐步烧结熔成一体，内部宏观孔隙相继消失而致密化，最终形成连续的玻璃体结构，以H2O和ROH物质形式存在的残留OH,OR基团的排除过程伴随着一个附加的聚合反应。
图中（a）与（b）相比主要的不同点在于：300-420℃之间，b除了与a有一样的TEOS氧化分解外，还有TEP中乙基基团的氧化分解；在570℃b中出现吸热效应是由于磷离子脱去残余羟基并聚合形成了磷氧四面体，残余羟基以HOH形式逸出。
