南方及其他RTK设备千寻定位手簿设置指南201711

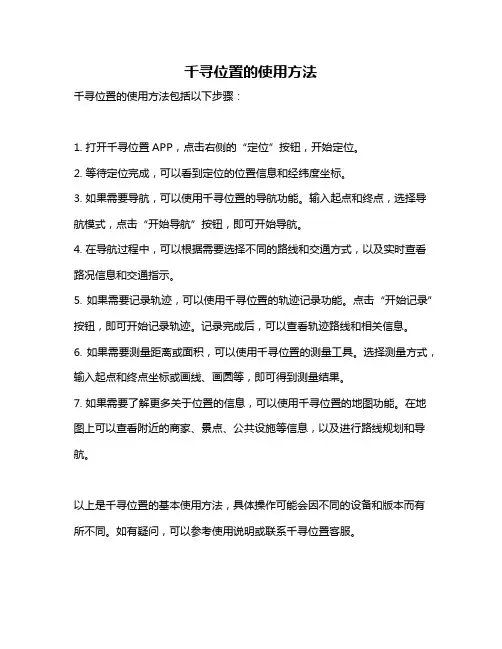

千寻位置的使用方法
千寻位置的使用方法包括以下步骤：
1. 打开千寻位置APP，点击右侧的“定位”按钮，开始定位。

2. 等待定位完成，可以看到定位的位置信息和经纬度坐标。

3. 如果需要导航，可以使用千寻位置的导航功能。

输入起点和终点，选择导航模式，点击“开始导航”按钮，即可开始导航。

4. 在导航过程中，可以根据需要选择不同的路线和交通方式，以及实时查看路况信息和交通指示。

5. 如果需要记录轨迹，可以使用千寻位置的轨迹记录功能。

点击“开始记录”按钮，即可开始记录轨迹。

记录完成后，可以查看轨迹路线和相关信息。

6. 如果需要测量距离或面积，可以使用千寻位置的测量工具。

选择测量方式，输入起点和终点坐标或画线、画圆等，即可得到测量结果。

7. 如果需要了解更多关于位置的信息，可以使用千寻位置的地图功能。

在地图上可以查看附近的商家、景点、公共设施等信息，以及进行路线规划和导航。

以上是千寻位置的基本使用方法，具体操作可能会因不同的设备和版本而有所不同。

如有疑问，可以参考使用说明或联系千寻位置客服。

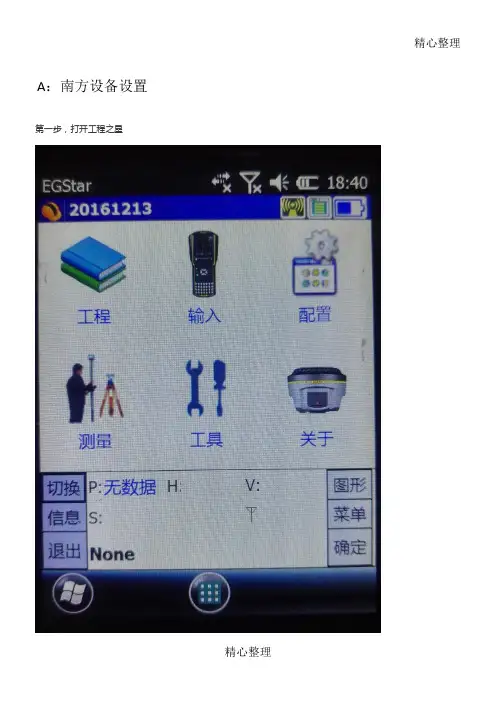

A：南方设备设置第一步，打开工程之星第二步点击配置第三步点击增加第四步依次输入千寻的IP、端口、账号、密码，点击获取接入点，接入点那里不要手输，等获取后选择第五步获取接入点后选择RTCM32-GGB或者RTCM32-GG我选择的是RTCM32-GGB第六步选择刚刚新建的网络点击连接第六步好了，连接上就可以用了，请忽略我图上的登陆服务器失败，我刚刚网络不好没登陆上去•注：您需要根据创建出来的差分账号和密码，到终端设备上配置NTRIP参数：1. 地址域名： 或IP（60.205.8.49）2. 端口端口：8001 对应ITRF2008坐标系端口：8002 对应WGS84端口：8003 对应CGCS20003. Mountpoint/源/挂载点：RTCM32_GGB 或RTCM30_GG4. 差分账号/密码：weizzpp wzp123456B：通版RTK设备设置其他硬件设备如何连接千寻服务通用的配置步骤:第一步：安装固定并打开主机，自动初始化并搜索卫星，确认是否正常工作，如有问题可使用“万能的重启”来解决。

第二步：打开手簿，启动工程软件，进入配置模式。

第三步：开始作业前，首先要进行蓝牙配置（绑定蓝牙端口和接收机），进入蓝牙配置界面；搜索并选择要连接的蓝牙设备，确认连接成功。

1.连接之前需确认手簿类型、连接方式、端口、波特率等；2.手簿与主机距离适中（最好在10米内）；3.如连接异常，请重启接收机或手簿程序；4.选择“蓝牙”及正确的com口，连接接收机，等待显示卫星、定位信息后说明连接成功。

第四步：设置网络通讯模式，包括网络类型（运营商／2G 3G 4G）、服务器域名／ip、端口号以及千寻差分账号、密码，并调通。

1.APN网络模式设置：移动选择cmnet、联通选择3gnet、电信选择ctnet；2.工作模式选择为移动站模式－cors／vrs模式，选择ntrip协议；3.NRTD：域名： 访问端口：8001(默认) 8002 8003公网IP：60.205.8.45 访问端口：8001(默认) 8002 8003 针对不支持域名的终端RTD mountpoint：RTCM23_GPS、RTCM32_GGB、NRTD_RTCM23NRTK：域名： 访问端口：8001(默认) 8002 8003 （注：已指向）公网IP：60.205.8.49 访问端口：8001(默认) 80028003 针对不支持域名的终端RTK mountpoint：RTCM32_GGB、RTCM30_GG备注：不同端口播发不同坐标框架下的数据：8001->ITRF2008, 8002->WGS84, 8003->CGCS2000第五步：设定接收机差分模式、差分电文格式、GPS 截止角、天线高等参数。

南方及其他RTK设备千寻定位手簿设置指南设置第一步，打开工程之星第二步点击配置第三步点击增加第四步依次输入千寻的IP、端口、账号、密码，点击获取接入点，接入点那里不要手输，等获取后选择第五步获取接入点后选择RTCM32-GGB或者RTCM32-GG我选择的是RTCM32-GGB第六步选择刚刚新建的网络点击连接第六步好了，连接上就可以用了。

注：您需要根据创建出来的差分账号和密码，到终端设备上配置NTRIP参数：1. 地址域名： 或IP（60.205.8.49）2. 端口端口：8001 对应ITRF2008坐标系端口：8002 对应WGS84端口：8003 对应CGCS20003. Mountpoint/源/挂载点：RTCM32_GGB 或RTCM30_GG4. 差分账号/密码：weizzpp wzp123456B：通版RTK设备设置其他硬件设备如何连接千寻服务通用的配置步骤:第一步：安装固定并打开主机，自动初始化并搜索卫星，确认是否正常工作，如有问题可使用“万能的重启”来解决。

第二步：打开手簿，启动工程软件，进入配置模式。

第三步：开始作业前，首先要进行蓝牙配置（绑定蓝牙端口和接收机），进入蓝牙配置界面；搜索并选择要连接的蓝牙设备，确认连接成功。

1. 连接之前需确认手簿类型、连接方式、端口、波特率等；2. 手簿与主机距离适中（最好在10米内）；3. 如连接异常，请重启接收机或手簿程序；4. 选择“蓝牙”及正确的com口，连接接收机，等待显示卫星、定位信息后说明连接成功。

第四步：设置网络通讯模式，包括网络类型（运营商／2G 3G 4G）、服务器域名／ip、端口号以及千寻差分账号、密码，并调通。

1. APN网络模式设置：移动选择cmnet、联通选择3gnet、电信选择ctnet；2. 工作模式选择为移动站模式－cors／vrs模式，选择ntrip协议；3. NRTD：域名： 访问端口：8001(默认) 8002 8003公网IP：60.205.8.45 访问端口：8001(默认) 8002 8003 针对不支持域名的终端RTD mountpoint：RTCM23_GPS、RTCM32_GGB、NRTD_RTCM23NRTK：域名： 访问端口：8001(默认) 8002 8003 （注：已指向）公网IP：60.205.8.49 访问端口：8001(默认) 8002 8003 针对不支持域名的终端RTK mountpoint：RTCM32_GGB、RTCM30_GG备注：不同端口播发不同坐标框架下的数据：8001->ITRF2008, 8002->WGS84, 8003->CGCS2000第五步：设定接收机差分模式、差分电文格式、GPS 截止角、天线高等参数。

南方RTK作业整体流程所选仪器型号（接收机：S82-T;电台：GDL-25;手簿：7527、W A）测量前的准备工作充电1、GPS接收机电池充电S82-T：将电源适配器和电池座连接起来，把电池放入电池座里,金属片的位置正确对准，然后把插头接上插座。

正常充电的时候，红灯Charge长亮，充满的时候绿灯Full长亮。

2、手簿电池充电将电源适配器和电池座连接起来，把电池放入电池座里，然后接头插上插座。

正常充电的时候，绿灯每秒闪一次，快闪的时候表示电量快满（大约冲了75%），充满的时候，绿灯常亮。

3、12V大电瓶充电a、将夹子夹在电瓶上，红正黑负,先负后正。

b、将充电电压调节旋钮旋至最小档，也就是指向最左侧，充电电流调至中间档。

c、打开充电器电源，先将电压调至12V档，此时我们看到电流值会从零开始向右偏移，电流值不大于6A就可以正常充电。

当电瓶充满的时候，电流值为零。

需要注意的是：若电瓶使用后，其电不满，但是在刚接通电源充电的时候，电流值显示为零，这种情况很有可能是充电器的保险管被烧毁，需要及时更换。

（更换保险管：在充电器的后面，将标有Fush的黑色旋钮卸下，将新的保险管换上就可以了，一般是5A或3A都行）工作模式及数据链切换82-T在切换工作模式时：红灯不同的位置代表不同的工作模式，绿灯不同的位置代表不同的数据收发方式（即数据链），三个位置中，每个位置分上下两个灯，上为红色、下为绿色。

移动站基准站静态基准站外接:2红3绿移动站电台:1红1绿移动站网络:1红2绿(接HHCORS用)静态模式：3红（此模式没有数据链，用于GPS联测，控制点加密）思路:第一步调红灯第二步调绿灯方法:P+F长按等六个灯都同时闪烁；a：按F键选择本机的工作模式，选择红灯位置，按P键确认；b：等十五秒钟（听到三声响）电源灯正常后，长按F键,听到第二声响后放手即可，按F键选择绿灯位置。

详见：82T工作模式切换.doc平时工作过程中可以随时按一下F键来查看一下红灯和绿灯的位置是否正确，如果不正确，那么先关机再按照上述的两步法进行。

RTK, 海达目录一．开关GPS主机二． GPS工作模式的设置三．电台频道设置四． GPS主机面版灯含义五． Dolphin手簿操作说明六．架设基准站七．手簿与GPS主机的连接（蓝牙无线连接）八．手簿程序的操作流程(转换参数配合高程拟合法)1．新建项目2．设置基准站3．断开手簿与基准站GPS主机4．添加控制点5．连接手簿与移动站GPS主机6．移动站设置7．采集碎部点坐标8．求解转换参数和高程拟合参数9．点放样10．测量成果的导出九．附录1．卫星检验2．接收机复位3．设置高程拟合模式说明4．连接程序的安装5．手簿常用快捷键功能一览表6．求解七参数的操作7．计算两点间距离8．计算校正参数9．直线放样10．HD-POWER操作程序的升级一、开关GPS主机1、按电源键1秒，开机2、按电源键3秒，关机二、控制面板按键图解主机控制面板有按键两个：F键（功能键）和电源键，指示灯３个，分别为电源、卫星、状态。

按键和指示灯的功能和含义分别是：V8 CORS RTK 系统面板控制和指示说明图2 主机控制面板按键图工作方式: ●亮○灭方式卫星灯（单绿灯）信号灯（双灯之绿灯）基准站● ○移动站○ ●静态● ●数据链:类型卫星灯（单绿灯）信号灯（双灯之绿灯）内置UHF ● ○内置GSM ○ ●外挂● ●电台频道:频道电源灯(单红灯) 卫星灯（单绿灯）信号灯（双灯之绿灯）数据灯（双灯之红灯）0 ○ ○ ○ ○1 ● ○ ○ ○2 ○ ● ○ ○3 ● ● ○ ○4 ○ ○ ● ○5 ● ○ ● ○6 ○ ● ● ○7 ● ● ● ○8 ○ ○ ○ ●9 ● ○ ○ ●A ○ ● ○ ●B ● ● ○ ●C ○ ○ ● ●D ● ○ ● ●E ○ ● ● ●F ● ● ● ●控制面板操作说明：一、功能键操作说明:1、双击 F (间隔>0.2S，小于1S)，进入“工作方式”设置，有“基站”、“移动站”、“静态”三种工作模式选择。

第四步依次输入千寻的IP、端口、账号、密码，点击获取接入点，接入点那里不要手输，等获取后选择第五步获取接入点后选择RTCM32-GGB或者RTCM32-GG我选择的是RTCM32-GGB第六步选择刚刚新建的网络点击连接第六步好了，连接上就可以用了，请忽略我图上的登陆服务器失败，我刚刚网络不好没登陆上去注：您需要根据创建出来的差分账号和密码，到终端设备上配置NTRIP参数：1.地址2.端口端口：8001对应ITRF2008坐标系端口：8002对应WGS84端口：8003对应CGCS20003.Mountpoint/源/挂载点：RTCM32_GGB或RTCM30_GG4.差分账号/密码：weizzppwzp123456B：通版RTK设备设置其他硬件设备如何连接千寻服务通用的配置步骤:第四步：设置网络通讯模式，包括网络类型（运营商／2G3G4G）、服务器域名／ip、端口号以及千寻差分账号、密码，并调通。

1.APN网络模式设置：移动选择cmnet、联通选择3gnet、电信选择ctnet；5.发送GGA”：当连接CORS网络时，需要将移动站位置报告给千寻cors平台，以进行插值获得差分数据。

若正在使用此类网络，应该根据需要，选择“发送GGA”，后面选择发送间隔，时间一般默认为“1”秒。

第六步：新建一个任务，用以存放测量的参数，可根据需要设置任务名，并根据实际需第八步：对采集的数据进行记录、格式转换、存储管理等操作。

1.数据记录，按一定的命名规则记录静态文件，目的是存储静态数据作为数据分析，静态解算及其它后处理时使用；页眉内容2.将原始数据格式（各厂家自定义，如思南＊.cnb，中海达*.dat）按需要转换成renix格式；3.对接收机内存格式化，清除数据。

以上的步骤是通用的操作步骤，不同的硬件终端会有差别，具体可咨询厂商。

精心整理。

GPS-RTK简易操作1.架设基准站，基准站可以架设在已知点上，也可以架设在未知点上，对中、整平、量取仪器高。

当基准站架设在已知点上时，S80的基准站天线高的量取方法是：控制点桩顶至天线盖胶圈的斜高；S86的基准站天线高的量取方法是：控制点桩顶至接收机底部的测高片的斜距。

2.设置仪器工作模式：S80通过仪器的电源开关键设置，S80开机后再关机，按住电源开关键不放，当仪器“滴、滴、滴”三声后松手，仪器执行关机状态，三声过后若不松手，仪器会在“滴”一声，此时仪器进入动态（RTK）工作模式，下次开机就可以进行RTK 测量；如果在响第5次“滴“声，则仪器处于静态工作模式。

（简记：4动5静）S86机型的设置是：打开仪器电源后,当仪器液晶屏上出现仪器的Logo时，按住功能键F1，进行工作模式选择界面，通过F2进行选择，确定基站或移动站（“电源”键为确定键）。

基准站和移动站都执行同样的操作；一般来说，仪器初始设置后，仪器中的电台通道、蓝牙口等参数可不必重设。

S80电台通道选通道4、蓝牙端口2；S86电台通道4、蓝牙端口com7（05号机）。

3.PDA手簿的操作:S80的移动手簿是CASSIO，S86的移动手簿是TUCO；CASSIO移动手簿使用工程之星2.0，TUCO 移动手簿使用工程之星3.0.4.工程之星的操作①新建工程-----输入作业名称（可以使数字，也可以使字母，CASSIO的软键盘在屏幕由下角）------新建作业的方式点选向导------点击OK-----出现参数向导-----选择椭球系-----点击下一步-----投影参数设置（中央子午线：114，其他用默认值）----四参数设置，如果预先已算好四参数，可以将计算好的四参数输入，并选取启用四参数。

---点击确定屏幕返回到初始界面。

②设置------电台设置根据基准站发射电台的通道号设置-----连接仪器（选择2蓝牙端口）----其他设置----移动站天线高----直高2.11---勾选直接显示实际高程。

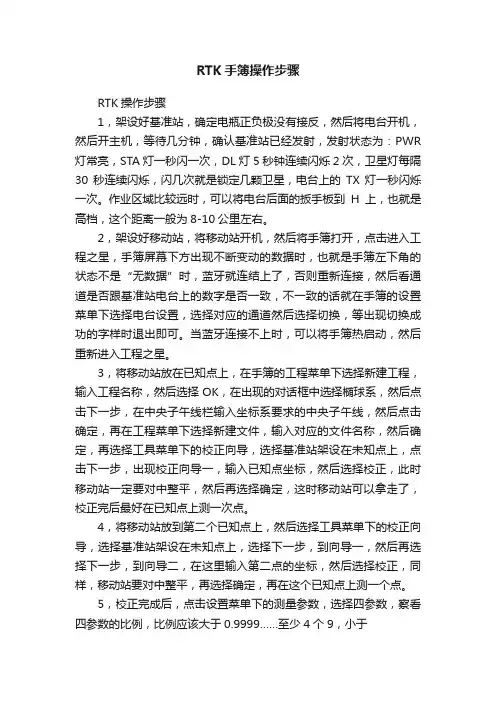

RTK手簿操作步骤RTK操作步骤1，架设好基准站，确定电瓶正负极没有接反，然后将电台开机，然后开主机，等待几分钟，确认基准站已经发射，发射状态为：PWR 灯常亮，STA灯一秒闪一次，DL灯5秒钟连续闪烁2次，卫星灯每隔30秒连续闪烁，闪几次就是锁定几颗卫星，电台上的TX灯一秒闪烁一次。

作业区域比较远时，可以将电台后面的扳手板到H上，也就是高档，这个距离一般为8-10公里左右。

2，架设好移动站，将移动站开机，然后将手簿打开，点击进入工程之星，手簿屏幕下方出现不断变动的数据时，也就是手簿左下角的状态不是“无数据”时，蓝牙就连结上了，否则重新连接，然后看通道是否跟基准站电台上的数字是否一致，不一致的话就在手簿的设置菜单下选择电台设置，选择对应的通道然后选择切换，等出现切换成功的字样时退出即可。

当蓝牙连接不上时，可以将手簿热启动，然后重新进入工程之星。

3，将移动站放在已知点上，在手簿的工程菜单下选择新建工程，输入工程名称，然后选择OK，在出现的对话框中选择椭球系，然后点击下一步，在中央子午线栏输入坐标系要求的中央子午线，然后点击确定，再在工程菜单下选择新建文件，输入对应的文件名称，然后确定，再选择工具菜单下的校正向导，选择基准站架设在未知点上，点击下一步，出现校正向导一，输入已知点坐标，然后选择校正，此时移动站一定要对中整平，然后再选择确定，这时移动站可以拿走了，校正完后最好在已知点上测一次点。

4，将移动站放到第二个已知点上，然后选择工具菜单下的校正向导，选择基准站架设在未知点上，选择下一步，到向导一，然后再选择下一步，到向导二，在这里输入第二点的坐标，然后选择校正，同样，移动站要对中整平，再选择确定，再在这个已知点上测一个点。

5，校正完成后，点击设置菜单下的测量参数，选择四参数，察看四参数的比例，比例应该大于0.9999……至少4个9，小于1.0000……最少4个零，这样的参数就是合格的，然后将移动站放到第三个已知点上，测个点，与已知点比较一下，看误差多少，等级比较高的控制点的误差应该控制在2公分以内。

精心整理A：南方设备设置第一步，打开工程之星第二步点击配置第三步点击增加第四步依次输入千寻的IP、端口、账号、密码，点击获取接入点，接入点那里不要手输，等获取后选择第五步获取接入点后选择RTCM32-GGB或者RTCM32-GG我选择的是RTCM32-GGB第六步选择刚刚新建的网络点击连接第六步好了，连接上就可以用了，请忽略我图上的登陆服务器失败，我刚刚网络不好没登陆上去注：您需要根据创建出来的差分账号和密码，到终端设备上配置NTRIP参数：1.地址2.端口端口：8001对应ITRF2008坐标系端口：8002对应WGS84端口：8003对应CGCS20003.Mountpoint/源/挂载点：RTCM32_GGB或RTCM30_GG4.差分账号/密码：weizzppwzp123456B：通版RTK设备设置其他硬件设备如何连接千寻服务通用的配置步骤:第四步：设置网络通讯模式，包括网络类型（运营商／2G3G4G）、服务器域名／ip、端口号以及千寻差分账号、密码，并调通。

1.APN网络模式设置：移动选择cmnet、联通选择3gnet、电信选择ctnet；5.发送GGA”：当连接CORS网络时，需要将移动站位置报告给千寻cors平台，以进行插值获得差分数据。

若正在使用此类网络，应该根据需要，选择“发送GGA”，后面选择发送间隔，时间一般默认为“1”秒。

第六步：新建一个任务，用以存放测量的参数，可根据需要设置任务名，并根据实际需第八步：对采集的数据进行记录、格式转换、存储管理等操作。

1.数据记录，按一定的命名规则记录静态文件，目的是存储静态数据作为数据分析，静态解算及其它后处理时使用；精心整理2.将原始数据格式（各厂家自定义，如思南＊.cnb，中海达*.dat）按需要转换成renix格式；3.对接收机内存格式化，清除数据。

以上的步骤是通用的操作步骤，不同的硬件终端会有差别，具体可咨询厂商。

精心整理。

仪器操作步骤一、蓝牙连接蓝牙连接有两种方式，一种要先设置COM口，另一种是蓝牙管理器连接，第二种方法只有高版本工程之星有此功能。

1、设置COM口方式不进入工程之星，点击左下角开始→设置→控制面板→Bluetooth设置，如下图：点击扫描设备，将会在空白处显示已经开机的主机编号，点击编号前的“+”号，再双击串口服务，会出现两种情况。

第一种如下图：选择串口号，记住哪台仪器对应的哪个串口。

然后依次点击确定，OK。

第二种如下图：将会进入到串口管理界面中，查看哪台主机对应的哪个串口，如果没有你所要连接的主机编号，则选中后点击删除，再回到蓝牙设备中选择串口，方法参照第一种情况。

2、蓝牙管理器连接进入工程之星，点击配置→蓝牙管理器→扫描设备（如果已经有将要连接的主机编号，不用再搜索）→选择仪器编号→点击连接。

二、工程项目与坐标系统1、新建工程进入工程之星，点击工程，新建工程。

出工程设置界面（如果没有弹出，则点击配置，工程设置），如下图所示：2、坐标系统接上图，点击编辑，进入下图所示：图中所示坐标系统一般为默认的坐标系统。

如果要修改，点击编辑即可，如果想新建一个自己的坐标系统，则点击增加，进入下图所示：参数系统名随便输入，一般按照项目名称或者日期再根据实际需要填写。

椭球名称和中央子午线根据图纸要求或者甲方要求进行填写，江苏的中央子午线是120。

其他项目不要改动，点击OK退回到主界面。

三、主机设置1、主机模式设置用蓝牙连接主机（要设置哪台主机就必须连接哪台主机）。

（1）工作模式设置点击配置→仪器设置→主机模式设置→主机工作模式设置→选择基准站或移动站→确定。

此方法是修改主机工作模式的，工作模式包括基准站、移动站、静态。

（2）数据链设置点击配置→仪器设置→主机模式设置→主机数据链→选择电台或网络或外置→确定。

此方法是修改主机数据链的，数据链包括内置电台、外置电台和网络。

（3）电台或网络设置如果用电台就把数据链设置为电台或外置电台，如果用网络就把数据链设置为网络。

南方GPS RTK仪器设置
1.网络状态：
主机切换：同时按住“F”键和电源键，三个灯闪烁三次,同时响一声，放手，此时“STA”灯红灯亮，按电源键确认，再按“F”键，听到一声响后放手，按“F”键把绿灯切换到第二个灯下，按电源键确认。

手薄设置：A、打开后进入主界面，设置--网络连接—设置—读取（成功—退出）--连接；B、设置—其他设置—加密钥匙设置—密钥000—确定；C、工程--导入ER文件—KM8085.ER。

2.移动站：同时按住“F”键和电源键，三个灯闪烁三次，同时响一声，放手，此时“STA”灯红灯亮，按电源键确认，再响三声，按住“F”键,听到一声响后放手，按“F”键把绿灯切换到“STA”下面，按电源键确认。

3.基准站：同时按住“F”键和电源键，三个灯闪烁三次,同时响一声，放手，此时“STA”灯红灯亮，按住“F”键把红灯切换到第二个灯上，按电源键确认；再响三声后，按住“F”键，听到一声响后放手，按“F”键把绿灯切换到第二个灯下面，按电源键确认。

4.静态：同时按住“F”键和电源键，三个灯闪烁三次,同时响一声，放手，此时“STA”灯红灯亮，按住“F”键把红灯切换到第三个灯（电。

仪器操作步骤一、蓝牙连接蓝牙连接有两种方式,一种要先设置COM口,另一种就是蓝牙管理器连接,第二种方法只有高版本工程之星有此功能。

1、设置COM口方式不进入工程之星,点击左下角开始→设置→控制面板→Bluetooth设置,如下图:点击扫描设备,将会在空白处显示已经开机的主机编号,点击编号前的“+”号,再双击串口服务,会出现两种情况。

第一种如下图:选择串口号,记住哪台仪器对应的哪个串口。

然后依次点击确定,OK。

第二种如下图:将会进入到串口管理界面中,查瞧哪台主机对应的哪个串口,如果没有您所要连接的主机编号,则选中后点击删除,再回到蓝牙设备中选择串口,方法参照第一种情况。

2、蓝牙管理器连接进入工程之星,点击配置→蓝牙管理器→扫描设备(如果已经有将要连接的主机编号,不用再搜索)→选择仪器编号→点击连接。

二、工程项目与坐标系统1、新建工程进入工程之星,点击工程,新建工程。

储存介质按实际需要选择,flash就是手簿自带内存,再输入工程名称,点击确定,会弹出工程设置界面(如果没有弹出,则点击配置,工程设置),如下图所示:02、坐标系统接上图,点击编辑,进入下图所示:图中所示坐标系统一般为默认的坐标系统。

如果要修改,点击编辑即可,如果想新建一个自己的坐标系统,则点击增加,进入下图所示:参数系统名随便输入,一般按照项目名称或者日期再根据实际需要填写。

椭球名称与中央子午线根据图纸要求或者甲方要求进行填写,江苏的中央子午线就是120。

其她项目不要改动,点击OK退回到主界面。

三、主机设置1、主机模式设置用蓝牙连接主机(要设置哪台主机就必须连接哪台主机)。

(1)工作模式设置点击配置→仪器设置→主机模式设置→主机工作模式设置→选择基准站或移动站→确定。

此方法就是修改主机工作模式的,工作模式包括基准站、移动站、静态。

（2）数据链设置点击配置→仪器设置→主机模式设置→主机数据链→选择电台或网络或外置→确定。

此方法就是修改主机数据链的,数据链包括内置电台、外置电台与网络。

S-82操作步骤1.基准站模式切换：在关机状态下同时按住F键和开机键，不要松手，等到6个灯同时闪了之后松手。

然后按F键切换到第二个红灯亮，按开机键确认。

仪器响3声之后按住F键不要松手，响一声后松手，然后按F键切换到第二个绿灯亮为网络模式、第三个绿灯亮为电台模式，按开机键确认即可！架好基准站后，接好发射天线。

按住电源键开机。

当基准站收到至少5颗卫星，PDOP＜3后，基准站主机开始工作。

基准站可以架在已知点，也可以架在未知点。

基准站架设首先选择一个比较好的地方：地势要高、开阔，最好没有什么干扰因素（如高压线、发射电台、大的水域等，最好远离200米以上），如果需要远距离作业时，基准站架设的越高越好，总之，如果有条件可以架设在比较高，干扰因素比较少的楼顶上面最好。

2．移动站模式切换：在关机状态下同时按住F键和开机键不要松手，等到6个灯同时闪了之后松手，按F键切换到第一个红灯亮，按开机键确认。

等到仪器响3声后按住F键等到响一声后松手，然后按F键切换到第一个绿灯亮为电台模式，第二个绿灯亮为网络模式，第三个绿灯没有意义。

选择好之后按开机键确认即可！3.手簿操作：（1）在基准站架设完毕（选择好电台通道并开机），移动站设置好开机之后，按住手簿上的红色回车键打开手簿。

（2）然后双击屏幕下方任务栏中的黑色图标，打开蓝牙—点击上方菜单的“设备”—点击“扫描”，完毕后点击与手簿相连的移动站机身编号，选择“配对”—“下一步”，把屏幕中的Serial Port前面的勾选上，然后选择端口（注意：必须的COM几，然后记住这个数字，接下来能用到），选好之后点击下一步—完成—OK。

（3）双击“我的设备”—“Flash Disk”—“SETUP”—双击工程之星的图标打开工程之星。

（4）此时可能会提示“打开端口失败”，这时点击“设置”—连接仪器—选择下面的“输入模式”—后面的数字就是在上面选择的COM几的数字，两者必须保持一致。

到此蓝牙连接就结束了，看屏幕右下方的状态是否达到固定解。

南方测绘RTK操作流程1.按照说明书正确连接仪器，确认移动站收到固定解。

2.新建一个工程：点击工程图标--新建工程--输入工程名称（一般以日期或工程名称建立如101220等）--点击屏幕右下角确定按钮--弹出工程设置对话框--坐标系统选择面----下3.（*er）提示第二种，使用北京54或者当地自定义坐标系统点击输入按钮--求转换参数---增加---增加控制点（已知平面坐标）---可以直接输入坐标也可以点右边的方形按钮打开坐标管理库选择坐标---确定---增加控制点（大地坐标）--点击从坐标管理库选点---文件---导入-----导入文件类型---工程之星3.0测量原始文件（*RTK）---打开文件---找到当前工程下面data文件夹下的101220resault.rtk---选中之前测得的对应着已知点点号的经纬度坐标---确认---再按上述步骤增加下一个点---增加完成后看一下水平精度和高程精度因子，如果没有问题就点保存---文件名下输入101220---点击ok---提示保存成功点击ok---保存为101220.cot文件---点应用---完成第三种，输入已有参数，点击配置—工程设置—坐标系---点击编辑---增加---输入坐标系名称—输入投影参数及四参数或七参数---确定4.输入----天线高5按“A-完毕后设置计算桩号间隔，点击保存，点击上方图形界面即可查看该线路的线位，至此，道路设计文件即输入完毕。

接下来点击测量-道路放样-线路文件选择刚才录入的道路设计文件，点击计算，即可计算出该线路上的坐标，坐标按录入时输入的桩号间隔计算，并有曲线要素点坐标，可选择其中几个点与逐桩坐标表里的坐标进行核对，如没有问题即可进行线路放样，线路放样时主要看里程和偏距两项数值，偏距为零时即是该线路中线上的点位。

如需单独放某一个点坐标，在目标里选择要放样点，点击点放样即可，该模式按向东向南来提示所放样点的位置，注意如提示向东向南的数值前面有“—”，则表示应该向西或向北5.几个需要注意的事项：第一，基站关机再开或者基站位置改变了，必须要进行单点校正，否则测量数第二，然后第四，文件第五，影椭球，坐标管理库等等。

在RTK使用中，手薄使用一段时间后，会留下一些系统垃圾文件，严重时会使在操作中速度明显变慢，这时可以通过以下操作重置手薄系统，重置后Flashdisk磁盘下的文件不会丢失。

此种方法只适合于南方RTK手薄PSION7527版手薄.图1 PSION7527版手薄一、重置手薄常按升级键（如图2），手薄将自动启动“commad>”界面，再按"SHIFT",再按"1",系统将重新启动。

删除软件操作时的临时文件进入"我的设置"->Flashdisk, 将esystem.sys文件删除掉二、系统配置当系统升级完成后会进入WINCE操作界面，如图3。

图3 WINCE 界面图4 启用蓝牙1、启用蓝牙设备双击屏幕任务栏右下角的“电源”图标，进入电源设备界面，如图4所示将“启用蓝牙”前勾上，这样系统就会启用蓝牙功能，并在任务栏上显示“蓝牙管理器”图标，方便以后配置连接GPS主机；2、设定任务栏自动隐藏由于采集软件都是全屏设计，所以必须将任务栏设为自动隐藏或在最底层显示，不然影响GPS 采集软件的界面显示。

点击任务栏左下角的“开始”->“设置”->“任务栏”，进入图5界面，将“始终在顶部”的勾去掉，再将“自动隐藏”勾上(或是把此两项的勾都去掉)。

图5 任备栏设置图6 语言设置3、去掉屏幕右下角的输入法切换按键新版的系统支持拼音输入功能，但在操作GPS软件时用不上此功能，因它长期显示在右下角，影响程序的操作及显示，所以必须设置隐藏它。

点击“开始”->“控制面板”进入图6界面，双击“（区域语言）Region & Language”进入图9界面，将“英语（美国）-US键盘”勾上,再将“微软双拼输入法”和“微软拼间输入法”都去掉勾。

图7 输入语言设置4、保存设置将以上设置好后，点击“开始”->“关闭”->“冷启动”，手薄将重新启动，所有配置完成。
