地下车库设计规范地下车库的汽车坡道,是地下车库重要组成部分,是连接地下车库室外和室内,地上与地下的竖向交通枢纽。
合理布置地下汽车库坡道,做好汽车坡道设计,在整个地下车库设计中非常重要。
1.总平面设计地下车库在总平面中的位置,应以方便进出,与人行道严格分离,远离场地主干道为原则,汽车坡道的位置应尽可能靠近出入口,以减小汽车噪声影响及夜晚汽车光线干扰。
地下车库汽车坡道的数量不少于两个,当停车数量少于100辆时可设计一个。
当停车数量大于500辆时不应少于三个,如条件允许,小于100辆大于50辆最好也设进口出口两个汽车坡道。
2.平面设计汽车坡道按平面形式可分为直线坡道、曲线坡道、直线曲线混合坡道、螺旋坡道(二层以上)等,见下图:出入口汽车坡道最小净宽度,《汽车库建筑设计规范》(下简称《汽设规》)规定,小型车(如无特殊说明下均以小型车为例),单车行驶3.5m,双车行驶6.0m。
《汽车库、修车库、停车场设计防火规范》(下简称《汽防规》)规定,汽车坡道的疏散宽度单行4.0m,双行7.0m。
因此,汽车坡道最小宽度,取上限,单车道不小于4.0m,双车道约为9.0m为宜。
曲线坡道还应满足小型车转弯半径不小于6.0m的要求。
通过计算得知,曲线坡道内径最小约为4.0m,舒适内径约为5.5～6m。
平面设计中因曲线坡道对驾车司机视线有影响,所以应尽量多采用直线坡道,少采用曲线坡道。
混合坡道中,直线和曲线相接部分一定要是相切的关系,不应有折线。
3.剖面设计小型车汽车坡道的最大坡度《汽设规》规定,直线坡道15%(1:6.67),曲线坡道12%(1:8.33)。
当汽车坡道的纵向坡度大于10%时,坡道上、下端均应设相当于正常坡道1/2的缓坡。
缓坡直线坡段水平长度不应小于3.6m,曲线坡段水平长度不应小于2.4m,且曲线半径不应小于20m。
大于10%的坡道设缓坡,是为了防止汽车的车头、车尾和车底擦地。
缓坡坡度一定要保证是与它相连接的正常坡度的1/2(6%～7.5%),而不是其它值。

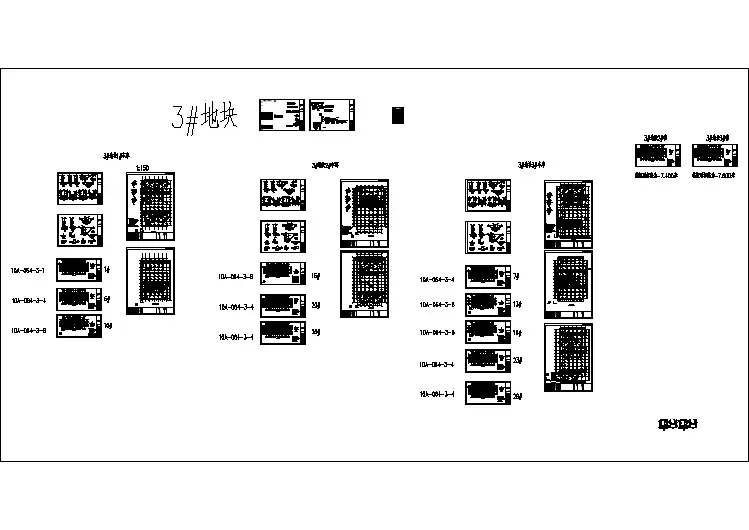

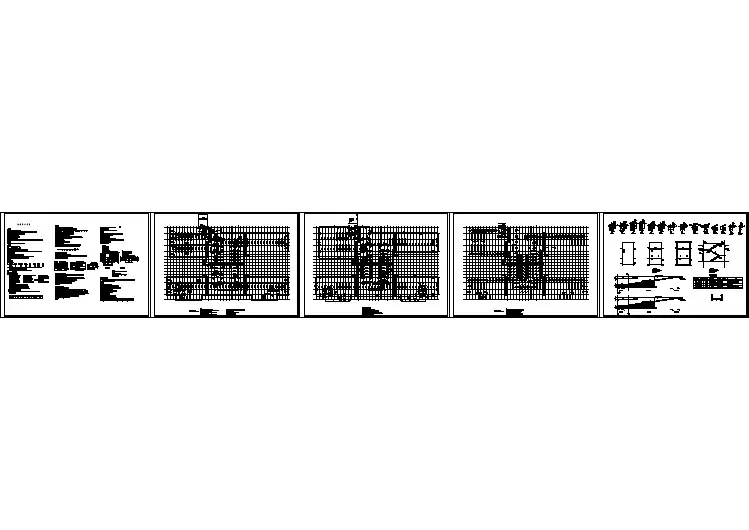

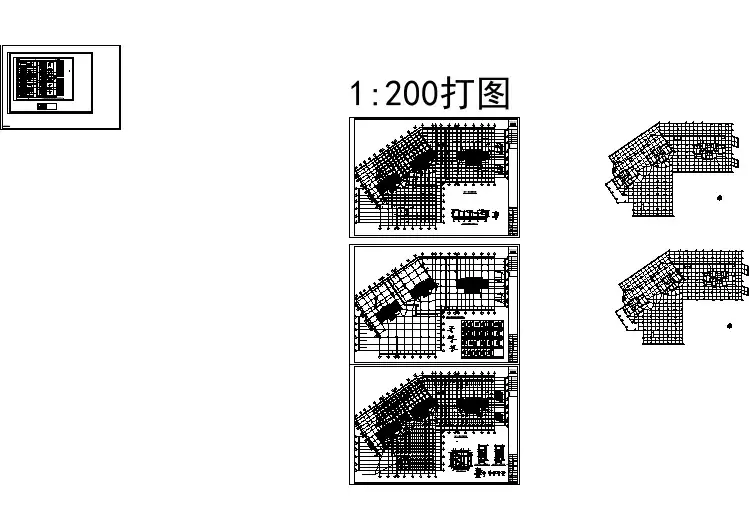

工程图纸目录及图纸(按招标文件所附光盘)
图纸目录（建筑、结构）
一、图纸目录
工程图纸目录及图纸（安装工程）一、图纸目录
20#楼电气
一、图纸目录
20#楼给排水
21#楼电气
一、图纸目录
21#楼给排水
26#楼电气
26#楼给排水
28#楼电气
一、图纸目录
28#楼给排水
一、图纸目录
29#楼电气
一、图纸目录
29#楼给排水
一、图纸目录
地下车库电气
地下车库给排水
文体中心电气
文体中心给排水
1#地下车库人防工程二期电气
1#地下车库人防工程二期给排水
社区及物业27#楼暖通
1#地下车库人防工程二期暖通
21#楼暖通
21#楼暖通
26#楼暖通。
目录1 引言 (1)2 柱网布置 (1)3 荷载 (7)3。
1 覆土及景观荷载 (7)3.2 活荷载 (8)4 抗浮 (9)4。
1 抗浮水位及抗浮计算 (9)4。
2 抗浮措施 (10)4。
2。
1 .............................. 抗浮桩114.2.2 .............................. 抗浮锚杆115 基础底板 (12)5.1 结构形式及结构计算 (12)5.2 配筋及制图 (13)6 顶板结构 (15)6。
1 结构形式及结构计算 (15)6。
2 配筋及制图 (17)7 墙、柱结构 (20)7.1 结构设计及计算 (20)7.2 配筋及制图 (21)1引言随着经济的发展，无论是广大业主还是政府规划部门，对地下车库要求越来越高。
地下车库土建成本占房地产项目土建成本的比重,也越来越大,通常达到20％左右。
结构成本占地下车库成本的一半，在满足地下车库建筑功能的前提下，做好结构设计越发凸显其重要性。
为推广地库优秀结构设计做法、提高地库结构设计效率和设计质量、降低地库结构成本，我们在总结以往项目经验的基础上，编制了华东区地下车库结构设计标准。
本标准主要以华东区最常用的无梁楼盖为基础编制。
为统一起见，本地库标准所涉及的柱网具体尺寸均以最低停车要求为基础确定,均取理论值,未预留富余度.在实际项目设计中,应避免生搬硬套本标准中的具体尺寸和配筋,而应根据项目实际情况及本标准所确定的指导性原则进行深化设计.2柱网布置柱网布置与结构成本直接相关。
在正常跨度范围内，垂直式停车的地下车库柱网一般可以归纳为以下四类：（1）柱网A:为最常见的柱间3车位的大柱网，两个方向柱网尺寸均为8m左右，参见图1。
（2）柱网B:为中柱网,是柱网A的变形，柱间为2车位，车宽方向柱网尺寸相应缩小，另一方向柱网不变，参见图2。
（3）柱网C：为中柱网，同样是柱网A的变形,柱间为3车位，但车长方向柱子数量增加,车位头尾及车道两边均布置柱子，参见图3。
地下车库标识导视设计指引北方营造中心设计模块2016年12月一、编制目的标准化地下车库标识导视设计, 增加分区车库识别性, 提升品质。
二、适用范围一方、风景系列产品线住宅地下车库标识导视设计。
三、基本设计内容密封保护层四、导视系统汇总表（以下表格作为参考样例, 具体内容、简图、规格、材质可调整）交通设施汇总表序号内容简图规格（㎜）材质单位1 金属止位器2000*Ø76 金属钢管个2 橡胶护角板800*200*0.7 反光、优质橡胶条3 轮廓标180×20 双面反光个4 道钉100*100*20, 高度最高不超过25 橡胶个5 凸面镜Φ800 镀膜镜面6 反光防护柱Φ3寸×750 反光、优质橡胶柱7 减速路拱250×350×45 橡胶米8白钢悬牌吊架高600*宽40030*15*1.0白钢个9 限高标杆Φ1.5寸×3000 反光、铝制根划线标志汇总表序号内容简图规格（㎜）单位五、地下停车场具体内容及标准1.停车场分区及分色原则色块分区: 将大型停车场（500个车位以上）分成不同颜色区域, 增加识别性。
分区方式: 沿着墙或卷帘门划分。
2.标线涂料部分地下停车场内地面划线采用常温冷涂法。
冷涂喷涂厚度均匀、色泽清晰, 耐日晒温差, 不变色。
1）、停车位线（黄色, 车位号大小为240mm。
）规格: 标准车位: 2500X5300子母车位: 2500X10000豪华车位: 3000X5500残疾人车: (2400+1200)X53003）、通道边缘线及中心线通道边缘线为150mm的白色实线+300mm的蓝色实线。
4）、禁停线、停让及人行道禁停线: 线宽450mm, 45度角倾斜, 黄色。
5）、墙、柱群部分与停车场分区一致。
踢脚高度宜为150~200mm, 柱身踢脚部分至2000mm的空间范围内为地下空间分区标识区域（色彩与地坪颜色保持一致）, 需根据该分区分色要求进行标识。
1.目的为规范地下车库墙、柱、梁、板批涂施工工艺，形成公司统一标准做法，提升地库整体观感质量，特制订此标准。
2.范围置业有限公司（含城市公司）开发的所有项目。
3.质量标准3.1地下车库及主楼地下室结构实测实量标准：10 房间开间进深尺寸允许偏差[-7,7]mm 卷尺检查在1米控制线处测量11 房间净高允许偏差[-10,10]mm 卷尺或测距仪阴角300处和房间对角线交点处（边长3米的中间增加一处，4米以上的增加两处，边长为房间净长尺寸）。
12 房间对角线尺寸允许偏差±20mm 卷尺13 电梯井井筒长、宽对定位中心线允许偏差[0,15]mm经纬仪、卷尺检查车库结构质量如下图：3.2墙、柱、梁、板批涂实测实量标准序号检查项目标准检查方法测量位置1 立面垂直度允许偏差3mm 用垂直检测尺检查墙、柱阴阳角处或阴阳角外200mm处，中间每隔3米检查一处，并做好检查位置标记(长度大于3米的不少于3处）。
2 表面平整度允许偏差3mm 用2m靠尺和塞尺检查3 阴阳角方正允许偏差3mm 用检测尺检查4 分格条（缝）直线度允许偏差3mm拉5m线，用钢直尺检查5 墙裙、勒脚上口直线度允许偏差2mm拉5m线，用钢直尺检查3.3墙、柱、梁、板批涂观感质量标准污染严禁污染，如有污染必须采用聚合物砂浆批成规则的几何形状。
允许少量污染，但污染处必须进行除污，不能影响粘结保温板。
箱、盒、预留洞口等细节处理周边规整、平顺、无黑缝，粉刷面层与箱、盒、预留洞套管周边结合紧密。
周边规整、平顺、无黑缝，粉刷面层与箱、盒、预留洞套管周边结合紧密。
开裂、空鼓不允许开裂，每自然间允许一处空鼓且该空鼓面积不应大于400cm2。
不允许开裂，空鼓。
顶板批涂强度顶棚的各涂层之间以及与结构基层之间必须粘结牢固，应无脱层、空鼓，面层应无气泡和裂缝；有防水要求房间顶棚不得有渗漏。
无顶板批涂外观色泽均匀一致，无色差、无污染，翻边宽度一致、顺直，整体平整、接槎平顺，无凸起、凹陷。
地下车库设计中，常见的几种柱网分析背景概述地下车库设计中，常见柱网形式分别为以下几种：1.大柱网7.8x(7.9 7.8) m；2.大小柱网7.8x(6.1 4.8)m；3.小柱网5.4x(6.14.8)m 。
本文就以上三种柱网结合梁板形式进行初步的成本分析：大柱网 7.8x(7.9 7.8)m 柱子截面550x550建筑面积：1508.13㎡车位数：72辆单车指标：20.95㎡/辆注：柱子位置距车头1425mm，影响驾驶位车门开启单向双次梁顶板——主梁高1000，次梁高900，成本607.2元/㎡负一层——主梁高600，次梁高500，成本317.9元/㎡注：1.顶板考虑1.2m覆土及消防荷载（35kN/m2）；2.负一层楼板不考虑人防荷载。
井字梁顶板——主梁高900，次梁高700，成本622元/㎡负一层——主梁高550，次梁高450，成本336.8元/㎡无梁楼盖顶板——板厚300，成本467.1元/㎡负一层——板厚150，成本289.7元/㎡大小柱网 7.8x(6.1 4.8)m 柱子截面500x500建筑面积：1508.13㎡车位数：72辆单车指标：20.95㎡/辆单向梁顶板——主梁高850，次梁高800，成本556.3元/㎡负一层——主梁高600，次梁高500，成本317.8元/㎡注：1.顶板考虑1.2m覆土及消防荷载（35kN/㎡）；2.负一层楼板不考虑人防荷载。
顶板——主梁高850，次梁高700，成本572.8元/㎡负一层——主梁高500，次梁高400，成本317.8元/㎡注：1.顶板考虑1.2m覆土及消防荷载（35kN/㎡）；2.负一层楼板不考虑人防荷载。
顶板——板厚270，成本408元/㎡负一层板厚150 成本283.2元/㎡注：1.顶板考虑1.2m覆土及消防荷载（35kN/㎡）；2.负一层楼板不考虑人防荷载。
小柱网 5.4x(6.1 4.8)m 柱子截面400x400建筑面积：1558.00㎡车位数：72辆单车指标：21.64㎡/辆单向梁顶板——主梁高700，次梁高650，成本511.3元/㎡负一层——主梁高500，次梁高400，成本309.8元/㎡注：1.顶板考虑1.2m覆土及消防荷载（35kN/㎡）；2.负一层楼板不考虑人防荷载。
